格栅吊顶安装技术交底

合集下载

技术交底记录(铝格栅吊顶)

3、允许偏差范围：表面平整度≤2mm，接缝平直≤1.5mm，顶棚四周水平≤5mm。
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
2、金属格棚的组装在地面预拼装成片，用弹簧片卡在主龙骨相连接，逐片安装，大面调平，吊顶起拱高度为房间跨度1/200~1/300为宜。
3、当喷淋下喷头或灯具与格栅条位置发生冲突重合时，须采取截切4倍小方格面积，与方格下沿边齐上移3mm的位置，补装12mm玻镁板，外刷与金属格栅同色的饰面漆，安装下喷头或灯具。
4、当机电设备位置需安装检修口时，按设计预留位置及尺寸，整体切割金属格棚架，内、外周边加装同颜色L型边角收边收口，上部加横条卡位安装。
质量标准:
1、格棚表面无翘曲、折裂、变形等缺陷，安装整齐划一，颜色一致，边骨安装顺直，拼Байду номын сангаас紧密。
2、灯具、烟感、下喷头安装位置准确，表面收口细致；检修口开启自如，收边大小一致，高度与整体吊顶相吻合。
技术交底记录
工程名称
施工单位
分部工程
天花工程
施工图版本
分项工艺名称
铝格栅吊顶
交底日期
交底内容：
施工流程：放线定位→下喷管安装→吊杆、边龙骨制安→金属格栅组装→格栅吊装→整体调平→灯具、喷淋、烟感、检修口等基层制安→格棚表面调平、校准
铝板施工示意图
面板安装示意图
重点说明：
1、金属格棚吊顶安装前，须在喷淋下喷口位置通线定出精准位置，在各类机电设备安装完成后，方可进入吊顶安装工序。

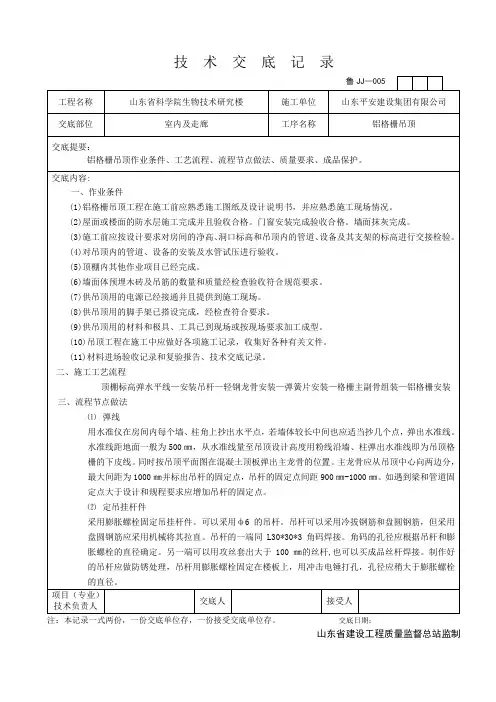

铝格栅技术交底

的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓
的直径。项目（专业）技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
交底日期：
山东省建设工程质量监督总站监制
工程名称
技术交底记录
鲁 JJ—005
山东省科学院生物技术研究楼
施工单位
山东平安建设集团有限公司
三、流程节点做法
⑴ 弹线
ቤተ መጻሕፍቲ ባይዱ
用水准仪在房间内每个墙、柱角上抄出水平点，若墙体较长中间也应适当抄几个点，弹出水准线。
水准线距地面一般为 500 ㎜，从水准线量至吊顶设计高度用粉线沿墙、柱弹出水准线即为吊顶格
栅的下皮线。同时按吊顶平面图在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，
最大间距为 1000 ㎜并标出吊杆的固定点，吊杆的固定点间距 900 ㎜-1000 ㎜。如遇到梁和管道固
交底内容:
铝格栅吊顶工程允许偏差及检验方法
序号项类
项目
允许偏差（mm）格栅
检验方法
1
2 龙骨
3
4
5
6 铝格 7栅
8
龙骨间距龙骨平直起拱高度龙骨四周水平表面平整接缝平直接缝高低顶棚四周水平
2 3 ±10 ±5 2 1.5 1 ±5
尺量检查尺量检查拉线尺量尺量或水准仪检查用 2m 靠尺检查拉 5m 线检查用直尺或塞尺检查拉线或用水准仪检查
(5)施工顶棚部位已安装的门窗，己施工完毕的地面、墙面、窗台等应注意保护，防止污损。
(6)己装轻钢骨架不得上人踩踏。其他工种吊挂件或重物严禁吊于轻钢骨架上。

格栅吊顶安全技术交底模板

一、交底目的为确保格栅吊顶施工过程中的安全，防止事故发生，特制定本安全技术交底。

二、适用范围本交底适用于所有参与格栅吊顶施工的作业人员。

三、作业人员要求1. 作业人员入场前必须经过入场教育考试，合格后方可上岗作业。

2. 作业人员进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。

3. 严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹。

四、施工安全措施1. 登高作业安全：- 登高（2米以上）作业时，必须系合格的安全带，系挂牢固，高挂低用。

- 穿防滑鞋，确保作业过程中脚部稳定。

- 手头工具应放在工具袋内，避免掉落伤人。

2. 电气设备安全：- 施工中使用的电动工具及电气设备，应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定。

- 电动工具及电气设备的安装必须由专业电工完成。

3. 脚手架搭设安全：- 脚手架搭设应符合现行地方标准。

- 脚手架上置物重量不得超过规定荷载。

- 脚手板应固定，探头板长度不得大于15CM。

4. 工具与机具安全：- 施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作，确保安全。

- 在高处作业时，上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内。

5. 明火作业安全：- 使用电、气焊等明火作业时，应清除周围及焊渣溅落区的可燃物，并设专人监护。

6. 玻璃搬运安全：- 裁割玻璃应在房间内进行，边角余料要集中堆放，并及时处理。

- 人工搬运玻璃时应戴手套或垫上布、纸，散装玻璃运输必须采用专门夹具（架）。

- 玻璃运抵现场后应直立堆放，不得水平摆放。

五、施工流程1. 弹线：用水准仪在房间内每个墙（柱）角上抄出水平点，弹出水准线，从水准线量至吊顶设计高度，用粉线沿墙（柱）弹出水准线，即为吊顶格栅的下皮线。

2. 弹出主龙骨位置：按吊顶平面图，在混凝土顶板弹出主龙骨的位置。

3. 固定吊挂杆件：采用膨胀螺栓固定吊挂杆件，吊杆可以采用冷拔钢筋和盘圆钢筋。

格栅吊顶二级技术交底

二级技术交底记录④安全防护用品：安全帽、安全带、电焊面罩、电焊手套等。

二、施工方法：有骨架格栅：放线→固定吊杆→边龙骨安装→主龙骨安装→格栅安装→整理、收边无骨架格栅：放线→固定吊杆→格栅安装→整理、收边三、交叉作业注意事项1、屋面或楼面的防水层施工完成并且验收合格。

2、施工前对设计要求的房间的净高、洞口标高和吊顶内的管径、设备及其支架的标高进行交接检验。

3、对吊顶内的管道、设备的安装及水管试压进行验收。

4、顶棚内其他作业项目已经完成。

5、供吊顶用的脚手架已搭设完成经检查符合规范要求。

6、供吊顶使用的材料和工具已到现场或按现场要求加工成型。

四、质量标准及检验措施主控项目：A．轻钢龙骨和格栅的材质、品种、样式、规格应符合设计要求B．轻钢骨架的吊杆、龙骨安装必须位置正确，连接牢固、无松动。

C．格栅无翘曲、折裂、变形的缺陷，安装必须整齐。

一般项目：A．整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求B．格栅表面平整、洁净、颜色一致，无污染等缺陷检验方法：有关措施一、危险源及应对措施高处坠落危险源应对措施脚手架或操作平台不符合要求发现及时停止施工，整改后检查合格方可继续施工登高设施不符合安全要求脚手板未满铺，有探头板三级技术交底记录300～600mm，以防止发生变形。

、主龙骨(承载龙骨)安装：主龙骨(承载龙骨)通过专用挂件与吊杆固定，中心距为900～1500mm。

主龙骨一般为CB 38轻钢龙骨，主龙骨应平行房间长方向布置，同时应起拱，起拱高度为房间跨度的3‰～5‰。

主龙骨端部悬挑应小于300mm。

主龙骨接长时应采取专用连接件，每段主龙骨的吊挂点不得少于2处，相邻两根主龙骨的接头要相互错开，不得放在同一吊杆档内。

主龙骨安装完后，应挂通线调整至乎整、顺直。

当吊杆长度大于1500mm时，应使用硬吊杆或设置反向支撑杆。

格栅安装．左奖前府桔谢计士样图熔格栅织奘杆。

它装时一般使用专用卡挂件将格栅卡挂到承载龙骨上，并应随安装随将格栅的底标高调平。

铝格栅吊顶安全技术交底模板

一、交底目的为确保铝格栅吊顶施工过程中的安全，防止事故发生，提高施工人员的安全意识，现将铝格栅吊顶施工的安全技术要求进行交底。

二、施工人员要求1. 参与铝格栅吊顶施工的人员必须经过专业培训，熟悉铝格栅吊顶的施工工艺和安全操作规程。

2. 施工人员必须身体健康，无高血压、心脏病等疾病，能够适应高空作业。

3. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防滑鞋等。

三、安全技术要求1. 施工前准备（1）检查施工现场的电源、水源、通风等是否符合要求。

（2）确认吊顶区域的支撑结构牢固，满足吊装要求。

（3）检查吊装工具、设备是否完好，符合安全标准。

2. 施工过程安全（1）吊装前，应将吊装区域内的杂物清理干净，确保作业面整洁。

（2）吊装时，应使用合适的吊装工具，严禁使用损坏的吊具。

（3）吊装过程中，吊装人员应保持高度警惕，严禁在吊装过程中嬉戏打闹。

（4）吊装时，吊装人员应与地面指挥人员保持密切联系，确保吊装过程安全。

（5）吊装完成后，应对吊装区域进行检查，确认无安全隐患。

3. 高空作业安全（1）高空作业人员必须穿戴安全带，安全带应固定在牢固的构件上。

（2）高空作业时，严禁站在板面上行走或跳跃。

（3）高空作业人员应定期进行体检，确保身体健康。

（4）高空作业时，严禁酒后作业。

4. 电器安全（1）施工过程中，严禁将电器设备带至施工现场。

（2）施工完毕后，应及时切断电源，确保现场安全。

四、应急措施1. 如发生吊装事故，立即停止作业，迅速组织救援。

2. 如发生高空坠落事故，立即采取救援措施，确保伤员安全。

3. 如发生触电事故，立即切断电源，并采取救援措施。

五、总结通过本次安全技术交底，使施工人员充分了解铝格栅吊顶施工的安全技术要求，提高安全意识，确保施工过程中的人身安全和工程顺利进行。

施工过程中，施工人员应严格遵守安全操作规程，共同维护施工现场的安全。

铝格栅吊顶安全技术交底模板

一、工程概况1. 工程名称：__________工程2. 工程地点：__________3. 施工单位：__________4. 施工日期：__________二、施工内容1. 施工部位：__________2. 施工方法：采用铝格栅吊顶，使用龙骨、铝格栅等材料。

3. 施工要求：确保吊顶安装牢固、美观、安全。

三、安全技术交底1. 施工人员要求（1）所有参与铝格栅吊顶施工的施工人员必须经过专业培训，掌握铝格栅吊顶施工技术及安全操作规程。

（2）施工人员必须持证上岗，严禁无证上岗。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应保持整洁，施工材料堆放整齐，不得随意堆放杂物。

（3）施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

3. 施工操作安全要点（1）施工前，应对施工人员进行安全教育和培训，确保其了解施工过程中的安全风险。

（2）施工过程中，应严格按照施工方案和操作规程进行操作。

（3）施工人员应正确佩戴个人防护用品，如安全帽、安全带、防尘口罩等。

（4）在施工过程中，严禁酒后作业、疲劳作业、带病作业。

4. 龙骨安装安全要点（1）龙骨安装前，应检查龙骨材料的质量，确保符合设计要求。

（2）龙骨安装时，应采用水平尺、垂直尺等工具，确保龙骨安装平整、垂直。

（3）龙骨安装过程中，应防止龙骨脱落，必要时采取固定措施。

5. 铝格栅安装安全要点（1）铝格栅安装前，应检查铝格栅的质量，确保符合设计要求。

（2）铝格栅安装时，应采用专用工具，确保铝格栅安装牢固、平整。

（3）铝格栅安装过程中，应防止铝格栅脱落，必要时采取固定措施。

6. 高空作业安全要点（1）高空作业人员必须经过专业培训，掌握高空作业安全操作规程。

（2）高空作业人员应正确佩戴安全带，安全带应固定在可靠位置。

（3）高空作业过程中，应使用安全绳、安全网等安全防护设施。

四、应急预案1. 发生人员伤害事故时，应立即停止施工，组织人员进行抢救，并及时报告相关部门。

铝格栅安装技术交底

5.2工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，制定严格的成品保护措施。5.3持证上岗制：特殊工种来自须持有上岗操作证，严禁无证上岗。
5.4中小型机具必须经检验合格，履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度，并将安全操作制度牌挂在机具旁明显处。
1施工准备
1.1材料准备
轻钢龙骨（主龙骨C38*12*1.0）、配件、吊杆、膨胀螺栓、铝格栅（0.5mm厚）等，进场检验合格且是否有出厂合格证及材料质量证明。
1.2机具准备
电动工具：无齿锯、手枪钻、台钻、冲击电锤、
手动工具：拉铆枪、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。
1.3作业条件
1.3.1在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。
3.1.2轻钢骨架的吊杆，龙骨安装必须位置正确，连接牢固，无松动。
3.1.3格栅无翘曲、折裂、变形等缺陷，安装必须整齐。
3.2一般项目
3.2.1整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。
3.2.2格栅表面平正、洁净、颜色一致，无污染，等缺陷。
3.2.3允许偏差
铝格栅吊顶工程允许偏差及检验方法
序号
项类
项目
允许偏差（mm）
检验方法
格栅
1
龙骨
龙骨间距
2
尺量检查
2
龙骨平直
3
尺量检查
3
起拱高度
±10
拉线尺量
4
龙骨四周水平
±5
尺量或水准仪检查
5
铝格栅
表面平整
2
用2m靠尺检查
6
接缝平直

格栅板安装安全技术交底模板

一、交底目的为确保格栅板安装过程中施工人员的人身安全和工程质量，特进行本次安全技术交底。

二、工程概况1. 工程名称：____________________2. 施工地点：____________________3. 施工内容：格栅板安装4. 施工时间：____________________三、安全注意事项1. 人员配备与培训- 施工人员必须经过专业培训，熟悉格栅板安装的相关知识和操作规程。

- 施工前对全体施工人员进行安全教育和技能培训，确保人人掌握安全操作技能。

2. 个人防护用品- 施工人员必须佩戴安全帽、安全带、防护眼镜、手套等个人防护用品。

- 防滑鞋、防尘口罩等根据具体情况选用。

3. 现场安全措施- 施工现场设置安全警示标志，明确警示区域。

- 确保现场通道畅通，不得堆放杂物，避免交叉作业。

- 定期检查施工设备，确保其安全可靠。

4. 高空作业安全- 高空作业人员必须经过专业培训，持证上岗。

- 使用安全带，并确保安全带连接牢固。

- 高空作业平台必须稳固可靠，定期检查。

5. 电气安全- 电气设备必须符合安全标准，定期检查和维护。

- 高压线路附近作业时，必须采取隔离措施，防止触电事故。

6. 材料与工具安全- 格栅板等材料堆放整齐，不得超高堆放，防止倒塌。

- 电动工具等设备使用前必须检查，确保无损坏。

四、操作规程1. 准备工作- 检查施工图纸，了解设计要求。

- 准备好所需工具和材料，确保齐全。

2. 安装步骤- 根据设计要求，确定格栅板的位置和尺寸。

- 使用水平尺和直角尺校准格栅板，确保平整度。

- 使用螺丝刀、扳手等工具固定格栅板，确保连接牢固。

3. 检查与验收- 安装完成后，对格栅板进行检查，确保无松动、变形等情况。

- 验收合格后，填写验收记录。

五、应急措施1. 触电事故- 立即切断电源，使用绝缘物品将触电者移至安全地点。

- 对触电者进行心肺复苏等急救措施，并立即拨打急救电话。

2. 高处坠落- 立即采取措施阻止坠落，对坠落者进行急救。

格栅吊顶技术交底

格栅吊顶技术交底一、工程概述本次格栅吊顶工程旨在为_____（具体空间名称）提供美观、实用且符合相关规范要求的吊顶装饰。

格栅吊顶具有良好的通风性、透光性和装饰性，能够有效提升空间的整体品质。

二、施工准备1、材料准备格栅：选用符合设计要求的铝合金或其他材质的格栅，规格、型号、颜色应统一，表面应平整、无划痕、无变形。

龙骨：主龙骨、副龙骨应选用轻钢龙骨或铝合金龙骨，规格、型号应符合设计要求，龙骨应顺直、无弯曲、无锈蚀。

吊杆：选用直径为_____mm 的镀锌丝杆，长度应根据吊顶高度确定。

连接件：包括吊挂件、连接件、插接件等，应选用配套的标准件，质量应符合要求。

其他材料：如膨胀螺栓、自攻螺丝、密封胶、防锈漆等，应准备齐全。

2、工具准备电动工具：电锯、电钻、电焊机、切割机等。

手动工具：拉铆枪、螺丝刀、钳子、扳手、水平尺、靠尺、线坠等。

3、作业条件吊顶内的各种管线、设备已安装完毕，并经检验合格。

墙面、地面的装饰工程已完成，门窗已安装完毕。

施工场地已清理干净，具备施工条件。

三、施工工艺流程1、弹线定位根据设计图纸，在墙面上弹出吊顶的标高线和龙骨的布置线。

标高线应准确无误，龙骨的布置线应符合设计要求，间距均匀。

2、安装吊杆在顶板上打孔，安装膨胀螺栓，将吊杆与膨胀螺栓连接牢固。

吊杆的间距应符合设计要求，一般不大于_____mm。

3、安装主龙骨将主龙骨安装在吊杆上，用吊挂件连接牢固。

主龙骨的间距应符合设计要求，一般不大于_____mm。

主龙骨应顺直，起拱高度应符合设计要求，一般为房间跨度的_____%。

4、安装副龙骨将副龙骨安装在主龙骨上，用插接件连接牢固。

副龙骨的间距应符合设计要求，一般为_____mm。

副龙骨应与主龙骨垂直，表面应平整。

5、安装格栅将格栅按照设计要求的规格、型号和颜色进行安装。

格栅应与副龙骨连接牢固，表面应平整、顺直，缝隙应均匀一致。

6、收口处理对吊顶的边缘进行收口处理，用收口条或角铝将格栅与墙面、柱面等交接处封闭严密，表面应平整、光滑。

铝格栅吊顶技术交底

铝格栅吊顶技术交底一、工程概述本次铝格栅吊顶施工位于_____（具体施工区域），施工面积约为_____平方米。

铝格栅吊顶具有通风、透气、美观等优点，能够有效提升空间的整体装饰效果。

二、施工准备1、技术准备施工前，认真熟悉施工图纸及相关技术规范，明确施工要求和质量标准。

进行技术交底，确保施工人员了解施工工艺和注意事项。

2、材料准备选用符合设计要求和质量标准的铝格栅，其规格、型号、颜色应一致。

准备好龙骨、吊杆、连接件等配套材料，确保材料质量合格。

3、工具准备配备电钻、电锯、螺丝刀、水平仪、靠尺等施工工具。

检查工具的性能和安全性，确保正常使用。

4、作业条件准备吊顶内的各种管道、设备已安装完毕，并经检验合格。

已确定好吊顶的标高和水平控制线。

三、施工工艺流程1、测量放线根据设计图纸，在墙面上弹出吊顶的标高线和水平控制线。

使用水平仪对控制线进行复核，确保准确性。

2、安装吊杆根据吊顶的标高和水平控制线，确定吊杆的位置。

安装膨胀螺栓，将吊杆固定在楼板上，吊杆间距应符合设计要求。

3、安装主龙骨将主龙骨安装在吊杆上，通过连接件进行固定。

调整主龙骨的平整度和水平度，确保其符合要求。

4、安装次龙骨在主龙骨上安装次龙骨，间距应符合设计要求。

使用连接件将次龙骨与主龙骨固定牢固。

5、安装铝格栅将铝格栅按照设计要求排列整齐，安装在次龙骨上。

注意铝格栅之间的拼接要紧密，缝隙要均匀。

四、施工质量控制要点1、材料质量控制严格检查铝格栅及配套材料的质量，确保其符合设计要求和相关标准。

对材料的外观、尺寸、厚度等进行检验，不合格的材料严禁使用。

2、施工过程控制测量放线要准确，确保吊顶的标高和水平度符合要求。

吊杆、龙骨的安装要牢固，间距要符合设计规范。

铝格栅的安装要平整、顺直，拼接缝隙要均匀一致。

3、成品保护施工过程中，要注意保护已完成的吊顶和其他部位的成品。

严禁在吊顶上乱涂乱画，避免碰撞和损坏。

五、安全注意事项1、施工人员必须佩戴安全帽，系好安全带。

铝格栅吊顶施工技术交底

3)提前完成吊顶的排板施工大样图，确定好通风口及各种露明孔口位置。
4)顶棚安装铝格栅前必须完成墙面、地面的湿作业分项工程。特别注意在安装边龙骨前必须完成墙面的找平（包括墙面腻子或墙面砖等）。
5)准备好施工的操作平台架子或可移动架子。
6)在铝格栅吊顶大面积施工前，必须做样板间或样板段，对顶棚的起拱、灯槽、通风口、窗口的构造处理，分块及固定方法等应经试装并经鉴定合格后方可大面积施工。
6)预装铝格栅：将规格的格栅天花（60*300）条在地上先分开，按照其规格进行预装成组，注意地面要平整、干净，检查搁栅的拼接平整度和接口牢固。
7)吊装铝格栅：将预装好的每组铝格栅，装在直径Ф4mm镀锌铁线吊钩上，将吊钩一端穿进主骨孔内，一端固定在弹簧片上。每组搁栅通过专用连接件将每一根铝格栅条连起来。
8)调平：将天花连接后，在铝格栅的底部按照墙面上的控制线拉线调直，并通过调节弹簧片调整至要求水平即可。。
五、硅藻泥施工环境要求
1)施工作业所用的材料准备好，特别是吊顶用的吊杆要提前焊接好。
2)安装完成顶棚的各种管线、设备及通风道，消防报警、消防喷淋系统施工完毕，并办理完交接和隐检手续。管道系统要试水、打压完成。
3)吊杆龙骨
吊杆与龙骨进场后，将材料报验资料上报监理单位，通过进场验收后，方可使用。龙骨搬运时造成翘曲、变形者，应予修理。
4)吊杆固定
按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ8金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距1200mm。
5)安装主、次龙骨
吊杆安装完后安装主龙骨，大厅主龙骨南北布置，以便于调节起拱，然后安装次龙骨，主龙骨间距1200mm，次龙骨间距1200mm，与主龙骨十字交叉，紧贴主龙骨，并与其扣牢。安装主龙骨，同时应起拱，主龙骨的接长应采取对接，相邻两龙骨的端部通过对接片固定对接，主龙骨挂好后应基本调平。

铝格栅安装安全技术交底模板

一、工程概况1. 工程名称：XXXX工程2. 工程地点：XXXX3. 工程规模：XXXX4. 施工单位：XXXX二、铝格栅安装工程概况1. 铝格栅材料：采用符合国家标准的铝合金材料。

2. 铝格栅规格：XXXX3. 铝格栅安装位置：XXXX4. 铝格栅安装方式：XXXX三、安全技术交底1. 人员要求（1）施工人员必须经过专业培训，取得相关证书。

（2）施工人员必须熟悉铝格栅安装工艺，了解安全操作规程。

（3）施工人员必须遵守施工现场的各项安全规定。

2. 施工准备（1）施工前，对施工人员进行安全教育和技能培训。

（2）检查施工工具、设备是否完好，确保安全使用。

（3）清理施工现场，确保施工环境整洁、安全。

3. 施工过程安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，不得擅自改变施工方案，严格按照设计要求进行施工。

（3）高处作业时，必须使用安全带，确保安全。

（4）施工过程中，注意观察周围环境，防止物体打击、触电等事故发生。

（5）施工过程中，严格遵守施工现场消防规定，确保消防安全。

4. 施工注意事项（1）施工前，检查铝格栅质量，确保无质量问题。

（2）施工过程中，注意测量、校准，确保安装尺寸准确。

（3）施工过程中，注意检查铝格栅与基材的连接牢固度，确保安装质量。

（4）施工完成后，进行验收，确保铝格栅安装质量符合要求。

5. 应急措施（1）施工现场应配备急救箱、灭火器等应急设备。

（2）发生事故时，立即停止施工，采取紧急措施进行救援。

（3）及时上报事故，按照相关规定进行处理。

四、安全教育培训1. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

2. 施工人员应积极参加安全教育培训，提高自身安全技能。

3. 施工单位应加强对施工人员的安全管理，确保施工现场安全。

五、安全检查与验收1. 施工单位应定期对施工现场进行安全检查，发现问题及时整改。

2. 施工完成后，进行安全验收，确保铝格栅安装工程符合安全要求。

铝格栅吊顶技术交底

铝格栅吊顶技术交底一、工程概述本次铝格栅吊顶工程旨在为_____（具体空间）提供美观、实用且符合质量标准的吊顶装饰。

铝格栅吊顶具有通风、透光、美观等优点，适用于多种场所。

二、施工准备1、材料准备铝格栅：根据设计要求选择规格、型号、颜色合适的铝格栅，确保其质量符合国家标准。

龙骨：选用配套的轻钢龙骨，规格应与铝格栅相匹配。

吊杆：通常采用直径为 8mm 的全牙镀锌丝杆。

连接件：包括吊挂件、连接件、插接件等，要求材质坚固、耐腐蚀。

2、工具准备电动工具：如电钻、电锯、切割机等。

手动工具：如螺丝刀、扳手、钳子、墨斗、水平尺等。

3、作业条件吊顶内的通风、水电管道及消防管道等已安装完毕，并经隐蔽验收合格。

安装现场应具备足够的操作空间，且地面已清理干净。

三、施工工艺流程1、弹线定位根据设计图纸，在顶棚上弹出吊顶的水平控制线和吊杆的固定点位置。

弹线应清晰、准确，确保吊杆间距均匀，一般间距不应大于1200mm。

2、安装吊杆在弹好的固定点位置上钻孔，安装膨胀螺栓或化学锚栓。

将吊杆一端与膨胀螺栓或化学锚栓连接，另一端安装好吊挂件。

3、安装主龙骨将主龙骨通过吊挂件与吊杆连接，并调整其水平度和标高。

主龙骨的接头应错开，相邻主龙骨的对接接头要相互错开，不得在一条直线上。

4、安装次龙骨按照设计要求，将次龙骨通过连接件与主龙骨连接。

次龙骨的间距应根据铝格栅的规格确定，一般为500mm 1000mm。

5、安装铝格栅将铝格栅按照预先设计的排版方式，依次插入次龙骨的卡槽内。

安装时应注意保持铝格栅的平整、顺直，相邻铝格栅之间的缝隙应均匀一致。

6、调整与清理安装完成后，对铝格栅吊顶进行整体调整，检查平整度、标高、缝隙等是否符合要求。

清理吊顶表面的灰尘和杂物。

四、质量标准1、主控项目吊顶标高、尺寸、起拱和造型应符合设计要求。

铝格栅材质、规格、颜色应符合设计要求，并有产品合格证书和性能检测报告。

吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。

格栅吊顶工程施工方案技术交底范本

编号：XXX编号：XXX交底项目格栅吊顶工程施工技术交底日期20××年×月×日(4)吊顶内的管道和设备安装已调试完成，并经检验合格，办理完交接手续。

(5)室内环境应干燥，湿度不大于60%,通风良好。

吊顶内四周墙面的各种孔洞已封堵处理完毕。

抹灰已干燥。

(6)施工所需的脚手架已搭设好，并经检验合格。

(7)施工现场所需的临时用水、用电及各种工、机具准备就绪。

二、操作工艺1.施工工艺流程(1)有骨架格栅的吊顶工艺流程：放线→固定吊杆→安装边龙骨→安装主龙骨→安装格栅→整理、收边(2)无骨架格栅的吊顶工艺流程：放线→固定吊杆→安装格栅→整理、收边2.施工要点1)有骨架格栅的吊顶施工(1)放线：依据房间内标高控制水准线，按设计要求在房间四角量测出顶棚标高控制点(房间面积较大时，控制点间距宜为3～5m),然后用粉线沿四周墙(柱)弹出水平标高控制线。

依据吊顶平面大样图，确定龙骨、吊杆位置线和顶棚造型、大中型设备、风口的位置、轮廓线，并弹在顶板上。

主龙骨应避开大中型设备、风口的位置，一般从房间吊顶中心向两边均匀排列。

吊杆的间距应依据格栅的材质重量而定，一般为900～1500mm。

遇有大型设备或风道，间距大于1200mm时，宜采用型钢扁担来满足吊杆间距。

(2)固定吊杆：在钢筋混凝土楼板固定角码和吊杆应采用膨胀螺栓。

若混凝土楼板上已有预留吊环(钩),可将φ4mm钢丝吊杆焊接或挂接到预留吊环(钩)上。

用冲击电锤在楼板上打膨胀螺栓孔时，应注意不要伤及混凝土板内的管线。

吊杆通常采用冷拔钢丝(图1),吊杆的一端与角码焊接(角码采用30×30×3、长30mm 的角钢制成)或弯钩挂接，另一端弯钩或套出螺纹。

吊杆应做防锈处理。

用型钢扁担加密吊杆，扁担承担2根以上吊杆时，扁担吊杆直径应增加1～2级。

图1格栅吊顶吊件示意图编号：XXX交底项目格栅吊顶工程施工技术交底日期20××年×月×日(3)安装边龙骨：边龙骨应按大样图的要求和弹好的吊顶标高控制线进行安装。

铝格栅吊顶施工技术交底

技术交底交底内容：铝格栅吊顶施工技术交底一、作业条件①铝格栅吊顶工程在施工前应熟悉施工图纸及设计说明书，并应熟悉施工现场情况.②屋面或楼面的防水层施工完成并且验收合格。

门窗安装完成并且验收合格.墙面抹灰完成。

③施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。

④对吊顶内的管道、设备的安装及水管试压进行验收。

⑤顶棚内其他作业项目已经完成。

⑥墙面体预埋木砖及吊筋的数量和质量经检查验收符合规范要求。

⑦供吊顶用的电源已经接通并且提供到施工现场。

⑧供吊顶用的脚手架已搭设完成经检查符合要求。

⑨供吊顶用的材料和工具已到现场或按现场要求加工成型.⑩吊顶工程在施工中应做好各项施工记录收集好各种有关文件，材料进场验收记录和复验报告技术交底记录.二、施工工艺流程顶棚标高弹水平线—安装吊杆-轻钢龙骨安装-弹簧片安装—格栅主副骨组装—铝格栅安装三、流程节点做法①弹线用水准仪在房间内每个墙柱角上抄出水平点,若墙体较长中间也应适当抄几个点弹出水准线水准线距地面一般为500㎜从水准线量至吊顶设计高度用粉线沿墙柱弹出水准线即为吊顶格栅的下皮线。

同时按吊顶平面图在混凝土顶板弹出主龙骨的位置。

主龙骨应从吊顶中心向两边分最大间距为1000㎜并标出吊杆的固定点吊杆的固定点间距900㎜—1000㎜。

如遇到梁和管道固定点大于设计和规程要求应增加吊杆的固定点。

②定吊挂杆件采用膨胀螺栓固定吊挂杆件.可以采用ф6的吊杆。

吊杆可以采用冷拔钢筋和盘圆钢筋,但采用盘圆钢筋应采用机械将其拉直。

吊杆的一端同L30*30＊3角码焊接角码的孔径应根据吊杆和膨胀螺栓的直径确定，另一端可以用攻丝套出大于100㎜的丝杆，也可以买成品丝杆焊接。

制作好的吊杆应做防锈处理吊杆用膨胀螺栓固定在楼板上用冲击电锤打孔孔径应稍大于膨胀螺栓的直径。

③钢龙骨安装轻钢龙骨应吊挂在吊杆上，如吊顶较低可以省略掉本工序直接进行下道工序.一般采用38轻钢龙骨间距900㎜1000㎜。

铝格栅吊顶施工技术精选交底

技术交底工程名称中国西部国际西博城（一期）建设单位成都天府新区投资企业有限企业监理单位重庆赛迪工程咨询有限企业施工单位中建二局装修工程有限企业交底部位地下餐厅铝格栅吊顶施工技术交底交底日期交底人署名接受人署名交底内容：铝格栅吊顶施工技术交底一、作业条件①铝格栅吊顶工程在施工前应熟习施工图纸及设计说明书，并应熟习施工现场状况。

②屋面或楼面的防水层施工达成而且查收合格。

门窗安装达成而且查收合格。

墙面抹灰达成。

③施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设施及其支架的标高进行交接检验。

④对吊顶内的管道、设施的安装及水管试压进行查收。

⑤顶棚内其余作业项目已经达成。

⑥墙面体预埋木砖及吊筋的数目和质量经检查查收切合规范要求。

⑦供吊中用的电源已经接通而且供给到施工现场。

⑧供吊中用的脚手架已搭设达成经检查切合要求。

⑨供吊中用的资料和工具已到现场或按现场要求加工成型。

⑩吊顶工程在施工中应做好各项施工记录采集好各样相关文件，资料进场查收记录和复验报告技术交底记录。

二、施工工艺流程顶棚标高弹水平线—安装吊杆—轻钢龙骨安装—弹簧片安装—格栅主副骨组装—铝格栅安装三、流程节点做法①弹线用水平仪在房间内每个墙柱角上抄出水平点，若墙体较长中间也应适合抄几个点弹出水平线水平线距地面一般为 500 ㎜从水平线量至吊顶设计高度用粉线沿墙柱弹出水平线即为吊顶格栅的下皮线。

同时按吊顶平面图在混凝土顶板弹出主龙骨的地点。

主龙骨应从吊顶中心向两边分最大间距为 1000 ㎜并标出吊杆的固定点吊杆的固定点间距 900 ㎜-1000 ㎜。

如碰到梁和管道固定点大于设计和规程要求应增添吊杆的固定点。

②定悬挂杆件采纳膨胀螺栓固定悬挂杆件。

能够采纳ф6 的吊杆。

吊杆能够采纳冷拔钢筋和盘圆钢筋，但采纳盘圆钢筋应采用机械将其拉直。

吊杆的一端同 L30*30*3 角码焊接角码的孔径应依据吊杆和膨胀螺栓的直径确立，另一端能够用攻丝套出大于 100 ㎜的丝杆 ,也能够买成品丝杆焊接。

19木格栅吊顶☆

木格栅吊顶技术交底铂悦蓝山-土建工程师-吕志A、施工准备（一）材料要求1、木格栅：木格栅的规格型号见设计要求。

常见规格有40*20、40*20毫米组合木、40*45与40*45毫米组合木，50*90、50*90毫米组合生态木、100*20、100*20毫米组合生态木40*100、40*100毫米组合生态木、60*70、60*70毫米组合生态木。

2、吊杆：直径8mm的镀锌通丝，搭配M10内胀式膨胀螺栓。

3、龙骨：主龙骨、次龙骨规格型号详见图集。

一般为38#。

4、收口线条：木质或金属材质，具体要求见设计图纸。

5、所有材料应符合设计要求，施工单位提供样品，由设计人员或甲方选定，做好材料封样。

（二）工具电锯、无齿锯、手锯、手枪钻、螺丝刀、方尺、钢尺、钢水平尺（三）作业条件1、结构验收合格。

2、结构缺陷处理完成。

3、水、电（包含电气桥架、喷淋、消防、通风、音响等）预留、敷设完成（给水管道打压完成），验收合格。

4、直接接触结构的木龙骨应预先刷防腐剂，并做阻燃处理。

5、吊顶房间需完成墙面及地面的湿作业和台面防水等工程。

6、搭好顶棚施工操作平台架。

B、工艺流程基层处理→找标高、弹线→安装内胀螺栓、吊杆→安装龙骨→组装木格栅→安装木格栅→验收C、操作工艺（一）基层处理将墙体基层表面的浮土或砂浆铲掉，清扫干净，有油污时，应用10％火碱水刷净，并用清水冲洗干净；（二）弹控制线根据墙面1000mm水平线和设计图纸找出吊顶标高（注意预留格栅材料高度）。

使用水准仪在墙角处抄出水平点，然后利用墨斗弹线，确定水准线的位置，一般距离地面约50厘米左右。

再从水准线的位置出发测量出木格栅吊顶的下皮线位置，与此同时，根据吊顶设计图在顶面基层上确定出龙骨以及吊杆的位置。

主龙骨的间距一般为100厘米，吊杆固定点的间距一般为90—100厘米左右。

（三）安装内胀螺栓、吊杆固定吊杆需要使用膨胀螺丝。

先在顶面上的固定点利用冲击钻打孔，孔径可以稍大于膨胀螺丝的直径，以便更好的固定。
