雨淋阀的安装和使用说明
DV-5雨淋阀中文说明
DV-5电启动雨淋阀安装、操作及维护手册泰科流体控制国际贸易(上海)有限公司北京办事处DV-5型膜片式雨淋阀1-1/2 in～6 in（DN40～DN200），250 psi (17.2 bar)直立安装或水平安装概述1-1/2 in～8 in（DN40～DN200）DV-5型雨淋阀是用于消防系统的膜片式阀门，可直立或水平安装。
可作为雨淋系统、预作用系统和诸如自动喷水—泡沫联用系统、双连锁系统等特殊灭火系统的“自动供水控制阀门”。
如采用适当的配管附件，DV-5型阀门动作后，也可启动火灾报警系统。
DV-5型阀门的膜片式设计，可完成外部复位操作，使雨淋系统或预作用系统的复位操作简便易行。
阀门复位时无需拆下阀门手孔盖进行手动复位阀瓣和锁定机构。
只需向膜片腔再次充压，即可使阀门复位。
DV-5型单膜片式阀门内外均涂有防腐涂料。
内防腐选用Rilsan 涂料，可使雨淋系统的水源选用海水或含盐水。
阀门外防腐（Rilsan 涂料）可使阀门适用于各类工业处理厂和室外装置的腐蚀性环境。
警告DV-5型雨淋阀必须按美国国家消防协会适用标准和本数据表及其他授权机构的规定进行安装、维护，否则将破坏本装置的完整性。
灭火系统所有者应对其灭火系统和装置的维护负责，使其处于正常操作状态。
应与安装商或制造商保持联系，以解决所出现的问题。
技术参数：认证：FM、UL、C-ULDV-5雨淋阀可以垂直或水平安装，最大工作压力为17.2bar。
材质：DV-5雨淋阀使用的Rilsan热塑性聚酰胺涂层提供了出色的防腐特性，并且当阀门处在内部或外部腐蚀环境中时，能够延长阀门的使用寿命。
当水源为海水或含盐水时，要作特殊考虑以延长阀体及配管的使用时间，当阀门动作后，建议用清水对管道进行冲洗。
建议供水水源采用清洁自来水。
阀体：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTM A536-77, Grade 65-45-12标准。
手孔盖板：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTM A536-77, Grade 65-45-12标准。
川消ZSFM系列雨淋阀(电控制湿式)操作使用说明书
ZSFM系列雨淋阀(电控制、湿式)操作使用说明书萃联（中国）消防装备制造有限公司地址：成都市温江区“成都海峡两岸科技园”新华大道一段八号中消集团产业基地电话：传真：运输安装注意事项:在搬运过程中不能着力于管道上，否则易造成管道的损坏和渗漏。
产品介绍：该雨淋阀是一种直接密封式隔膜阀，隔膜橡胶材料制成，具有结构简单、性能可靠、安装灵活、维修方便等特点；阀内无轴、无定向座等金属构件，所以不存在锈蚀问题。
产品组成及工作原理：雨淋阀系统由电控雨淋阀、开式或闭式喷头（另外购买）、水流指示器（另外购买）、水力警铃、压力开关（另外购买）、电控制柜（另外购买）等组成电控制雨淋阀系统。
当处于工作伺应状态时，由雨淋阀将消防水封闭于管网供水侧，而系统侧管网中没有水。
首先，位于保护区内的电子探测器将探测到的火灾信号传送至电控制柜，再由电控制柜将信号过滤处理，向雨淋阀上的电磁阀发出启动信号，电磁阀打开，隔膜室泄压，从而雨淋阀开启，水从供水侧进入系统管网，通过喷头喷向整个保护区，执行灭火功能。
雨淋阀的隔膜腔内水压的高低控制着雨淋阀的启闭，当通过打开电磁阀或由工作人员打开紧急手动快开阀使隔膜腔内的水压下降到一定值时，隔膜被供水压力顶开，水流进入系统侧管网灭火。
隔膜腔内的水压也可由湿式管网或干式管网控制，即组成为湿式或干式控制系统，当控制管网的喷头爆裂使隔膜腔的水压下降，阀打开。
由于本阀设有防复位装置，在正确的操作下，当隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，阀仍保持开启状态，可保证灭火过程中不至于因为突然断电电磁阀关闭而使雨淋阀重新关闭，灭完火后，须由工作人员将复位球阀打开才能使压力腔重新升压将阀关闭。
主要技术参数：出厂检验：100% 水压（阀瓣打开和关闭两种状态）工作压力：～电磁阀启动电源:DC24V技术表格装和维修。
*安装之前彻底冲洗掉供水管路中的异物。
*可以垂直、水平安装雨淋阀,但注意电磁阀的安装始终应保持电磁铁芯竖直状态。
消防雨淋阀系统操作安装调试维护说明书全
消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前,一直对系统的水起着阻隔作用,只有膜片腔的泄压后,阀门才能打开让水进入系统侧的管路中进行灭火,同时水力警铃动作报警;1.雨淋阀复位及水力警铃测试1）首先,将雨淋阀下部蝶阀关闭,上部蝶阀打开;2）关闭膜片腔供水阀1/2”球阀,关闭手动开阀控制阀1/2”球阀;3）打开雨淋阀上下腔隔离阀1”闸阀,然后打开主排水阀2”闸阀放干雨淋阀后面管路中的水,放干后将雨淋阀上下腔隔离阀及主排水阀关闭;4）关闭雨淋阀上部蝶阀;5）打开膜片腔供水阀1/2”球阀;6）待膜片腔压力与管网压力相同时,关闭水力警铃测试阀1/2”球阀,然后将雨淋阀下部蝶阀微微开启,确认水力警铃没有动作后将此蝶阀完全开启;7）打开水力警铃测试阀,测试水力警铃动作情况,然后关闭;8）将雨淋阀上部蝶阀完全打开;9）此时雨淋阀处于复位状态,2.自动开阀当系统主机接到报警信号时,且系统处于联动状态,主机就发出相应的控制信号来启动电磁阀,电磁阀被打开后,水就会从膜片室中流出,此时雨淋阀就会开启;3.电气手动开阀所谓电气手动开阀,就是在雨淋阀控制盘上,有一个手动开关,当有火灾发生时,可在现场的雨淋阀控制盘处,向上搬动手动开关,这时就可直接启动电磁阀,从而达到启动雨淋阀的目的;4.机械手动开阀在雨淋阀组的管件上,有一个带有红色的手动开阀标示牌的手动开阀控制阀1/2”球阀;当有火情时,先将此球阀按标示牌所示方向打开,使水直接从膜片室内流出,这时雨淋阀就会打开;5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适,利用静水和余水压与先前确定的读数进行比较;主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物,为避免再试验的时候造成事故,事先必须对排放口流出的水进行适当的处理;主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时,注意纪录供水压表的读数,这就是静水压;2)慢慢打开主排水阀直至全开,察看是否有稳定的水自主排水管流出,若是没有稳定的水流排出,就检查主排水管内是否有阻塞物;3)让水流动着直至膜片室供水管上水压表的读数下降,并稳定为止,这时纪录此读数,这就是余压;4)关闭主排水阀5)将静水压第一次和较高的水压读数和余压表的读数第二次和较低的压力表读数,此读数就是在主排水阀打开时测出的与事先确定的读数进行比较,如果读数对比较合适,就可以认为供水较好,若是读数偏离很大,就要研究找出原因;几种可能出现的原因：i.供水阀部分关闭或完全关闭ii.供水总管阻塞iii.供水管或总管漏水6.维护保养雨淋阀及其配件应在半年检查一次,检查是否有异物进入膜片的密封件、膜片室内;1)膜片密封：必须检查橡胶密封是否损坏和磨损,他应该没有赃物,如果发现已经磨损或是损坏,就必须把他更换掉;如果有赃物,应该立即清洗,清洗时不得使用有损于橡胶密封件的化学药剂,在自动泄水阀发生漏水现象时,就需要对橡胶密封进行检查;2)膜片密封的更换：拆下膜片腔组件,将橡胶密封更换掉;3)电磁阀：应该定期对电磁阀的工作进行检查,若是电磁阀动作有故障,就应该检查电气系统,如电磁阀损坏应立即更换;4)对其他的附件如闸阀、过滤器等都要定期检查,才能保证系统的正常运行;湿式报警阀的安装、调试、维护工作原理：在伺应状态下由于旁路管和单向阀在供水压力波动的情况下可使阀瓣上部水压大于其下部的水压,同时在结构上阀瓣上承压面比下承压面大约15%,故可有效地防止因水压波动打开阀瓣而形成误报警;当系统侧因出现火灾使喷头爆碎喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣打开并向已打开的喷头连续供水,完成灭火作用;完成灭火工作后,更换喷头,即可恢复伺应状态;安装调整报警阀应该安装在便于观察和易于接近的地方,周围要留出必需的维修空间;安装之前要先冲洗供水管路,使其内部清洁无污物;拆开包装,检查阀的接合法兰处是否有磕碰,密封是否完好,阀瓣动作是否灵活无阻滞现象;为便于观察报警管路的状况,最好将其排水通过一个敞开的口或安装成能看到排水状况的形式;各附件的安装应按其说明书进行;当供水压力波动较大时,需在报警管路上安装延迟器,这样可以存储因阀瓣偶然抬起而溢出的水及时排掉;在供水压力较稳定的情况下可以不用安装延迟器;试验操作安装后及定期检查时应进行以下试验：1.报警试验A：在自动喷水系统的管道末端装有一个通径为25mm的试验阀、打开此阀即有水流出,水力警铃、压力开关及水流指示器都将发出相应的报警信号;2.报警试验B：关闭报警管路上的球阀,开启报警试验阀,水则流进报警管路,使压力开关和水力警铃动作、报警;测试结束后,关闭报警试验阀,打开球阀;将系统恢复到伺应状态;3.供水管路试验：关闭报警管路上的球阀,打开50mm球阀,若有大量水流出则表明供水管路畅通,否则应检查并排除堵塞;关闭50mm球阀,打开球阀;将系统恢复到伺应状态;注意：检查完以后应立即打开球阀,否则不会报警;维修保养报警阀及其附件应半年检查和试验一次,以保证能安全可靠地进行工作;1.检查阀瓣上的橡胶密封面,该面应清洁无损伤,否则应清洗或更换;2.检查阀座的环形槽和小孔,不允许积存泥沙和污物,必要时进行清洗;3.阀座密封面应平整,无创伤和压痕,必要时应修理或送回制造厂更换;4.若延时器到总排水管的排水出口有水流出则表明球阀或报警阀座圈有裂痕;5.若有水不断从延迟器排水口流出,表明阀瓣密封不严,应检查修理;6.检查延迟器的节流孔,必要时进行清洗,使其畅通;7.检查水力警铃的传动杆,铃槌等件的灵活性,确保其运动无阻碍;8.检查过滤器,必要时要进行清洗;注意：试验和检查维修时如需要关闭喷水系统的供水阀门,必须通知有关人员和管理部门,采取相应预防措施,完成试验后应立即将该阀门打开;雨淋阀系统的安装、调试及注意事项信号蝶阀的安装：1)信号蝶阀的安装：蝶阀的安装必须严格到位,以保证蝶阀与法兰的同轴度；注意：为了保证消防蝶阀开、关灵活,不允许因安装不当或其他原因,造成蝶阀不能全开的现象出现;2)蝶阀安装时,阀瓣宜处于局部开启状态,应一边安装一边检查阀门操作灵活性；3)安装后,操作阀门从全开到全关,如感觉阀门开、关异常,必须卸下,消除阀门异常操作原因；4)蝶阀如有漏水现象一般为阀瓣密封处有杂质,此时必须将蝶阀卸下,检查并消除漏水原因；警告：严禁在扭矩异常时,强行转动手轮,或使用工具转动手轮,造成蝶阀永久性损坏;5)信号蝶阀的接线：当信号蝶阀在全开位置时,将监视信号线接在开节点上,并加好电阻,当信号蝶阀未在全开位置时,该节点闭合,主机收到报警信号；喷头的安装：1)喷头的安装,应使用非固化管道密封胶螺纹固定剂或聚四氟乙烯密封带；警告：严禁使用麻丝做喷头丝扣密封剂;2)受到强烈撞击或跌落的闭式喷头不能使用,以免发生误动作；3)安装喷头前,应做完管道冲洗和打压实验；雨淋系统的安装：1)雨淋阀阀体安装前,应做清洗,阀体必须垂直吊装,且注意阀体安装方向；2)雨淋阀湿式配管的安装,各个丝扣必须使用非固化管道密封胶螺纹固定剂或聚四氟乙烯密封带；警告：严禁使用麻丝做喷头丝扣密封剂;3)雨淋阀的电磁阀、压力表和压力开关安装前,应对相关管路清洗,并检查接口部分是否有杂质,如有,应清除,以免发生堵塞现象；4)雨淋阀组安装完毕后,调试前,必须将上下蝶阀关闭,同时将管路上全部球阀、闸阀关闭；警告：严禁连带雨淋阀组进行管道冲洗和打压实验5)压力开关接线：雨淋阀压力开关的监视信号线应接在COM、NO常开接点上；注意：预作用系统低气压报警开关接线：该开关的监视信号线应接在COM、NC常闭接点上；6)电磁阀有方向指示,严禁倒装；压力表易损坏的原因：1)雨淋阀组安装好后,压力表下端闸阀为常开状态；2)雨淋阀调试以及消防供水系统调试时,压力表均处在常开状态；3)在压力表无任何保护的情况下,多次的调试造成水压波动,从而造成压力表损坏；如何避免压力表易损坏：1)为保护压力表完好,自雨淋阀安装好后,必须将所有压力表下端闸阀关闭；2)雨淋阀必须由厂家调试,施工方配合,并且做好调试记录,施工方不得私自调试雨淋阀；3)调试第一步：检查所有压力表下端闸阀是否全部关闭,确认后开始调试；4)打开每个雨淋阀主排水阀,检查水质,直至水流干净为止；5)调试期间可暂时打开压力表,查看管道水压,查看后应立即关闭；雨淋阀的调试：1)调试前做好准备工作,应通知业主,请业主联系配合调试的人员带好工具,配合调试,准备好调试记录；2)第一次调试前,将所有雨淋阀上下蝶阀关闭,并将雨淋阀组管路上的阀门全部关闭,确认后,准备开始调试；3)首先,查看消防管网压力表,确认管网有足够水压,然后将雨淋阀前总闸阀打开,使母管充满水；4)推动自动滴水阀阀杆,查看是否有水流出,如有水持续不断地流出,则应检查是否有上下蝶阀漏水现象；5)按照前面复位步骤,将雨淋阀复位；6)打开雨淋阀的主排水阀,查看水质,确认水质干净,无杂质；若无法查看,则将主排水阀打开几分钟,冲洗阀体内杂质；7)关闭主排水阀,此时雨淋阀处于复位状态,打开水力警铃测试阀门,此时水力警铃应发出连续响声水压不同,响声略有不同,主机应收到压力开关的报警信号；如水力警铃不响或响声不连续,应检查该管路是否堵塞；正常后关闭该阀门；8)打开手动开阀控制球阀,使雨淋阀动作,然后水力警铃动作,该雨淋阀正常；9)调试后将雨淋阀按前述步骤进行复位;电磁阀的调试：1)关闭雨淋阀下部蝶阀；2)将控制管路进口球阀打开,使膜室充满水；如此时发现电磁阀处出水,则应检查该电磁阀方向是否装反,未装反的情况下,检查是否有DC24V输出到该电磁阀；3)主机手动输出动作信号,电磁阀应响应动作,从电磁阀处持续有水流出；当该雨淋阀有联动关系时,应测试联动输出情况；4)主机停止输出信号,将雨淋阀控制管路进口球阀关闭;全部雨淋阀调试结束后,再次检查并确认蝶阀和雨淋阀管路上的全部阀门已关闭;雨淋阀就地控制盘操作说明1.指示灯及开关名称与功能雨淋阀就地控制盘平时置于“遥控”挡;当保护区火灾发生时,消防报警主机将联动控制开启雨淋阀的信号送至雨淋阀就地控制盘,从而开启雨淋阀进行灭火;也可以人为就地将就地/遥控选择开关置于“就地”挡后向上扳动手动启阀开关启动雨淋阀;3.附雨淋阀就地控制盘外形、安装尺寸及内部接线图湿式报警阀就地控制盘操作说明1.指示灯及开关名称与功能2.湿式报警阀就地控制盘安装于湿式报警阀附近,用于现场指示湿式阀系统的状态;湿式阀的动作是由于保护区喷头的破裂而引起的,故就地盘上只能显示信号,不能也不需要给控制信号;3.附湿式报警阀就地盘外形、安装尺寸及内部接线图。
雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM 型雨淋阀ZSFM 型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1. 主要技术参数，外形连接尺寸： 额定工作压力： 1.2～1.6MPa 密封试验压力： 2.4～3.2MPa 供水压力范围： 0.14～1.6MPa 管网气压范围： 0.3～0.5MPa （干式系统） 报警性能： DN100、150 15s 内报警DN200 60s 内报警 报警口压力： ≥0.05MPa 产品标准号： GB5135.5～2003《自动喷水灭火系统 第5部 雨淋阀》 法兰标准： GB/T9113.3凸面平法兰1.6MPa 级主要外形和连接尺寸：DN 法兰外径 D 法兰螺孔中心 D0 阀体高度 H 螺孔直径z-d 适用螺柱 宽B 长A 高L 100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 20034029552112—22M20×956508007802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

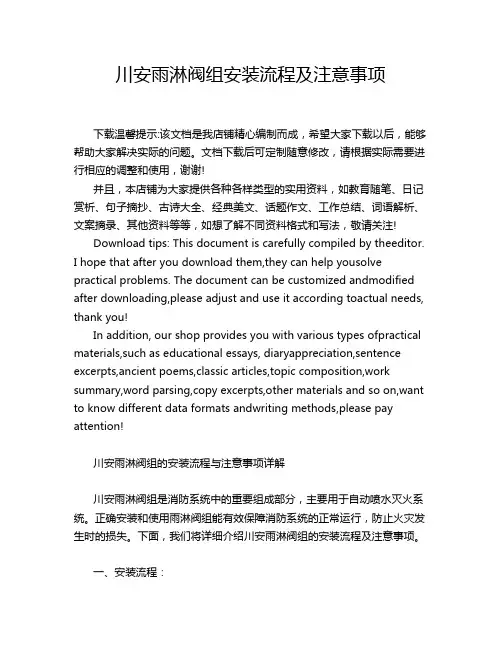

川安雨淋阀组安装流程及注意事项
川安雨淋阀组安装流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!川安雨淋阀组的安装流程与注意事项详解川安雨淋阀组是消防系统中的重要组成部分，主要用于自动喷水灭火系统。
雨淋阀操作说明范文
雨淋阀操作说明范文雨淋阀是一种常用的消防设备，用于自动灭火防护系统中的雨淋系统。
它通过控制水流的开闭来实现自动喷水灭火的功能。
以下是雨淋阀的操作说明。
一、准备工作1.首先确定雨淋阀所在区域是否有足够的水源供应，确保能够提供足够的水压和流量。
2.确认雨淋阀的安装位置和连接管道的布置是否正确，确保与其他设备和管道之间的连接正确无误。
3.检查雨淋阀的外观和密封性能是否完好，确认无任何破损和泄漏。
4.查看雨淋阀的控制器是否接通电源，并确保电源电压符合要求。
二、操作步骤1.打开阀门：将雨淋阀的手动开关旋转到打开的位置，顺时针旋转直至阀门完全打开。
打开阀门后，水流将顺利通过阀门进入喷头管道，准备进行喷水灭火。
2.关闭阀门：当需要关闭雨淋阀时，将手动开关逆时针旋转直至阀门完全关闭。
此时，水流将被截断，喷水灭火的过程结束。
3.自动控制：许多雨淋阀都配备了自动控制功能。
可以通过控制器上的设置参数来指定喷水灭火的条件和模式。
比如，设置温度或烟雾传感器的触发温度或阈值，当达到设定值时自动启动雨淋系统。
4.定期维护：为了确保雨淋阀的正常运行，需要进行定期的维护保养。
包括检查阀门的密封性能、清洗阀门内部的杂质、检查控制器的电源和电缆连接是否稳固等。
三、注意事项1.在开启或关闭阀门时，应保持缓慢、平稳的手动旋转，避免猛力造成设备损坏或漏水。
2.在进行自动灭火操作前，务必确保喷头和管道等设备是否可靠连接，以免发生水流泄漏或喷头堵塞的情况。
3.对于带有自动控制功能的雨淋阀，需要定期检查电源和控制器的工作状态，确保其正常运行。
4.在使用过程中，要注意阀门是否正常开闭，防止由于阀门故障导致无法进行喷水灭火。
5.定期维护雨淋阀，清洗阀门内部的杂质和污秽物，保证阀门的正常工作。
综上所述，雨淋阀的操作说明包括准备工作、打开阀门、关闭阀门、自动控制和定期维护等内容。
操作人员应了解并掌握这些操作步骤，并注意事项，以确保雨淋阀的正常运行，提高灭火效果，保证消防系统的可靠性和安全性。
雨淋阀的安装和使用说明
一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅3. 发生火等，因雨淋阀管网过长致使洒水延迟。
4. ZSFM隔膜雨淋阀应竖直安装，一般距地面高度宜为1.2M,两侧距墙不少于0.5M,正面距墙1.2m在阀后1-2M内设信号蝶阀以便系统调试使用。
信号蝶阀接线时，打开塑料罩壳在接线板红线接24V电源，将黄线（或蓝线一起）接至消防控制中心，作为输出信号即可。
接线完毕，可旋转手轮检查有无启闭信号输出。
5. 系统放水阀，手动快开阀，电磁阀，水力警铃等排水处均应设置地漏使排出水分别流入下水道，排水管直径不应小于雨淋阀配套通径的2倍。
ZSFM系列雨淋阀操作使用说明书
ZSFM系列雨淋阀操作使用说明书消防资料2010-04-21 22:03:02 阅读82 评论1 字号：大中小订阅本文引用自没事《ZSFM系列雨淋阀操作使用说明书》ZSFM雨淋阀一﹑用途：ZSFM系列雨淋阀用于雨淋阀系统，水幕系统和水雾系统．当保护区某处发生火灾时，火灾探测系统动作时，使雨淋阀开启，大量水从开式喷头（水幕喷头﹑水雾喷头﹑普通开式喷头）中喷出，并发出报警信号，以达到控火﹑灭火报警．本雨淋阀是一种直接密封式隔膜阀，隔膜阀具有结构简单﹑性能可靠﹑可水平﹑直立安装﹑维修方便等特点．雨淋阀的控制有：电控制，气控制，水控制，电﹑水非互锁控制，电﹑水互锁控制，电﹑气非互锁控制，电﹑气互锁控制．二﹑结构参数：三﹑系统配置图四﹑安装⒈只能在５℃－65℃环境中安装使用，阀体上的箭头与水流方向一致．⒉其应安装在便于观察和易接近的地方，周围应留出0.5m的维修空间．⒊安装前先冲洗供水管道，使其内部无污物．⒋雨淋阀可水平﹑直立安装，但必须保持电磁阀的铁芯竖直．⒌雨淋阀的前后分别安装与阀同通径的控制阀．⒍压力表应方便读数，紧急启动阀﹑复位阀应在便于操作的位置．⒎伺应状态时，警铃阀19(A)为常开，复位阀27﹑试警铃阀19(B)﹑排水阀11﹑紧急启动阀5均为常闭．五﹑调试安装完，经过试验﹑灭火后．应按如下步骤将系统调整至伺应状态．⒈关闭系统的供水控制阀．⒉打开雨淋阀上的排水阀11，将系统里的余水全部排除干净．⒊关闭阀后控制阀，关闭雨淋阀上的紧急启动阀5﹑试警铃阀19(B)﹑排水阀11，同时打开复位阀27．⒋按下控制柜中的＂复位＂按钮使电子探测系统复位．同时，释放电磁阀1，是其闭合．⒌缓慢打开系统的供水控制阀，此时防复位器30有水流出；待供水压力与隔膜室压力相同时,防复位器30应停止流水，则雨淋阀已处于伺应状态了．再将系统的供水控制阀完全打开．若３分钟后仍有大量水从防复位器30或滴水阀10流出，则应立即关闭系统的供水控制阀，检查（a）防复位器中有无渣宰，（b）隔膜与阀体密封处有无杂物，（c）隔膜有无破损．然后从第一步重新开始调试．⒍打开排水阀11﹑将余水排除干净，推动滴水阀10的推杆，确认水以排净．⒎关闭复位阀27和排水阀11，将警铃阀19(A)及阀后控制阀打开．系统进入伺应状态．六维修保养维修前，必须关闭雨淋阀前后的控制阀，打开所有的排水阀，将阀体中的水排除后进行维修．发现故障可按上表进行维修，若不能解决可联系我们．要求按下列要求进行定期检查：每天应检查一次滴水阀，若漏水应立即维修雨淋阀．每季度：（a)检查止回阀动作是否正常；（b）电磁阀启动和密封是否正常；（c）防复位器密封动作是否正常．若有问题应立即维修．。
ZSFM雨淋阀安装使用说明书
工规范经过冲洗方可安装。
d、可以垂直、水平安装雨淋阀,但注意电磁阀的安装始终应保持电磁阀的磁芯呈垂直状态。
e、复位球阀（5）和紧急手动快开阀（6）必需严谨操作。以防造成损失。
f、自动喷水灭火系统设计规范(GB50084-2001)中规定,雨淋阀的入口前,必须设置过滤 阀,防止
3
PDF 文件使用 "pdfFactory" 试用版本创建
三、主要技术参数：
1、工作压力：0.14-1.2MPa 2、阀体强度试验压力:4.8MPa(开启状态) 3、密封试验压力：2.4MPa（阀瓣打开和关闭两种状态）100%检测. 4、电磁阀启动电源：DC24V、1.5A。 5、雨淋阀应安装在高于4℃，低于70℃的环境中，湿式引导管线使用环境温度应高
于4℃，且不高于启动雨淋系统的闭式喷头的最高环境温度。在严寒地区应采取 防冻、保暖措施。
传动管控制：隔膜腔内的水压也可由湿式管网或干式管网控制，即组成为湿式（水） 或干式（气）系统，当闭式喷头动作通过传动管使隔膜腔的水压下降，阀打开。
人工手动控制：一般是调试试验或紧急时使用。 本阀设有防复位装置，在正确的操作下，当隔膜腔内的水压一经泄压后，无论电磁阀 或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，阀仍保持开启状态，可保证 灭火过程中不至于因为突然断电电磁阀关闭而使雨淋阀重新关闭，灭完火后，须由工作人 员将复位球阀打开才能使压力腔重新升压将阀关闭。
低气压报警压力开关
接雨淋阀 (图1序号8堵头)
1号阀门 (常开)
气动阀 止回阀
四、安装须知：
接排水
动作压力:0.28MPa
安装完毕的干式引导管线,先将引导管网的气压 充至0.3MPa以上，然后再打开雨淋阀的供水阀， 系统进入伺应状态，伺应状态下引导管网必须 闭式喷头 接气源 保证0.3MPa以上的气压。
雨淋阀的安装和使用说明
一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。
同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。
隔膜雨淋阀装有防复位装置，该装置已申请国家专利。
其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。
防止了阀瓣回位。
灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。
1.雨淋阀使用说明书(黄新民)
(2)电气方式 通过安装在雨淋阀上的压力开关或系统侧管网的水流指示器，利用水流压力或
水流指示器动作时的信号使其启动，发出电气指令启动电警铃或声光报警器而达到 报警效果。
图 2 雨淋报警阀结构图
2、其它主要组成部件及作用：
常闭，检修时关闭阀前控制阀门后排放余水
常闭，用于紧急启动系统或试验用。同时也用于隔膜室管路的排气阀。复
12
手动阀
位时必须打开，否则隔膜室里的水无法排出导致无法复位
四、系统的安装 (参见图 3)
1、安装雨淋阀前，应冲洗干净管网内的异物，以免堵塞 ; 2、雨淋阀应垂直安装于常温下不会结冰的场所。且应安装在明显和便于操 作的地方，距地面高度一般为 1m;两侧距墙不小于 0.5m，正面距墙不小于 1.2m。室内地面应设相应排水设施。 3、雨淋阀的人工手动控制装置宜设在火灾时较安全并便于操作的位置。(注： 手动阀应加控制盒，并加铅封，以防误操作) 4、水力警铃应安装于公共通道或值班室附近的外墙上，采用通径为 20mm 的镀锌水管连接时，其长度不应大于 20m。 5、隔膜室供水管路安装时必须从系统供水的控制阀门(蝶阀或闸阀)之前引 出，与隔膜室控制管路上的 Rc1／2 三通螺纹孔相连接。 6、安装具体要求请参看 GB50261-2005《自动喷水灭火系统施工及验收规范》 7、安装完毕必须保证转臂扣在阀瓣上。
3、报警调试 建议每月进行一次，其试验必须按如下步骤进行：
(1)关闭报警管路阀，防止水倒流入系统管网侧，使防护区出现水渍。 (2)打开报警试验阀，水流即可进入报警管路，从而推动水力警铃发出报警声 响并启动压力开关接通声光报警器或其他报警系统；
758雨淋阀安装说明书
请把这些说明书挂在已安装阀上显眼的位置，便于将来参考使用。
唯特利一家ISO9001质量认证公司758FireLook™系列带雨淋配件的驱动系统阀安装、维护和测试手册！警告如果不遵从这些说明和警告将导致严重伤害.·在开始安装所有唯特利管道产品之前，请始终阅读并理解全部的安装说明。
·请始终戴上安全眼镜和脚部保护器。
·如果未能这样做，将导致严重的人身伤害，财务损害、以及/或阀的渗漏。
如果你需要此份说明书的拷贝件，或者如果你就雨淋阀有任何疑问，请联系维特利公司，信箱31，Easton, PA 18044-0031, 美国, 电话：001-610-559-3300。
目录目录.................................... 2 必要检查 (13)重要信息.............................. 2 脱扣测试 (15)安装人员安全说明 (3)保养 (15)介绍 (4)部件分解图........................... 4 卸掉橡胶阀瓣饰面 (17)尺寸.................................... 5 安装橡胶阀瓣密封件 (18)维护配件.............................. 6 卸掉阀瓣总成 (18)导阀控制管高度.....................7 安装阀瓣 (19)安装....................................10 卸掉驱动器活塞 (19)重要设置..............................10 安装盖板 (20)启用系统..............................11 故障排除 (21)检查与测试...........................13 质量保证 (22)周检13 设备位置…………………………B/C！警告·本产品必须由经验丰富的、受过培训的安装人员，按照每个阀所提供的说明书进行安装。
雨淋阀操作说明
雨淋阀操作说明雨淋阀操作说明1、引言本文档旨在提供关于雨淋阀的详细操作说明，以帮助用户正确使用和维护雨淋阀。
请仔细阅读本文档并按照说明操作，确保安全使用该设备。
2、雨淋阀的定义和组成雨淋阀是一种用于控制水流的装置，通常由阀体、阀盖、阀芯和连接管道组成。
其主要功能是在检测到火灾或其他紧急情况时，自动开启水流，扑灭火势或提供灭火支持。
3、操作前的准备在操作雨淋阀之前，请确保已经熟悉设备的构造和操作方法，并具备以下基本条件：- 安全装备：佩戴防护手套和护目镜，确保安全操作；- 检查水源：确保阀旁的水源供应正常，并且水压符合设备要求；- 关闭电源：如果设备带有电气控制系统，请确认电源已关闭。
4、雨淋阀的操作步骤4.1 打开阀盖4.1.1 使用扳手等工具，逆时针旋转阀盖上的螺母；4.1.2 慢慢松开螺母，直到能够将阀盖完全取下；4.1.3 将阀盖放置在干净的工作台上，以防止污染。
4.2 调整阀芯位置4.2.1 观察阀芯的位置，确保其处于关闭状态；4.2.2 如果阀芯需要调整位置，请使用扳手等工具，左右移动阀芯，直到达到所需位置；4.2.3 确保阀芯在所需位置时，能够有效地打开或关闭水流。
4.3 安装阀盖4.3.1 将阀盖按照正确的方向对准阀体，将其缓慢向下推动；4.3.2 一边向下推动阀盖，一边顺时针旋转螺母，直到阀盖完全安装；4.3.3 确保螺母紧固，但不要过紧，防止损害阀盖。
4.4 检查和测试4.4.1 打开水源，确保水流顺畅通过雨淋阀；4.4.2 观察阀盖周围是否存在泄漏；4.4.3 反复测试阀芯的打开和关闭功能，确保其灵活可靠。
5、维护和保养为了确保雨淋阀的正常运行和延长使用寿命，请定期进行以下维护和保养工作：- 清洁阀体和阀盖的外表面，避免灰尘和污垢积聚；- 定期检查阀盖上的螺母，确保其紧固；- 检查并更换老化或损坏的密封圈；- 检查阀芯的灵活性和可靠性。
6、附件本文档涉及的附件请参阅附带文件或联系相关部门。
769N 系列 FireLock NXT 雨淋阀 安装、维护和测试手册说明书
请将这些说明与所装阀门 放在一起，供日后参考扫描二维码可获取视频和更多技术文件I-769N.Deluge-CHI安装、维护和测试手册769N 系列 FireLock NXT ™ 雨淋阀气动（干式先导）释放、液动（湿式先导）释放和电动释放系统I-769N.Deluge-CHIREV_F769N 系列 FIRELOCK NXT™雨淋阀本节为系统投入运行和进行水流报警测试提供了快速参考。
在让系统投入运行之前，经验丰富、训练有素的安装人员应该阅读并理解本手册的全部内容以及所有警告消息。
776 系列低压执行机构的自动排气套管报警测试球阀排水阀自动排水套管球形滴阀柱塞控制阀系统主管排水阀所需的水流报警测试请参阅 NFPA 25、FM 数据表或任何适用的当地要求以执行水流量报警测试。
所在地区监管当局可能会要求更加频繁地进行这些检查。
请联系受影响地区的监管当局核实这些要求。
1. 请通知监管当局、远程报警站报警监控人员和水流报警测试时受影响地区的人员。
2. 将供水主管排水阀完全打开，冲洗掉供水中的所有污染物。
3. 关闭供水主管排水阀。
4. 打开报警测试球阀。
确认机械和电气报警器启动且远程监控报警站（如果配备的话）收到报警信号。
5. 核实所有报警器都工作正常后，关闭报警测试球阀。
6. 推入报警歧管组件上的球形滴阀柱塞，以核实报警管路中确实没有压力。
7. 核实所有报警器均已停止发声、报警管路已正确排空、远程报警站报警器已正确复位。
8. 确认报警歧管组件上的球形滴阀无漏水或漏气现象。
9.如果需要，将测试结果提供给监管当局。
气动（干式先导）释放配管已显示 （为清楚起见，未显示手动报警站）I-769N.Deluge-CHI / 769N 系列 FireLock NXT™雨淋阀 / 安装、维护和测试手册目录危险标识 (4)安装人员安全须知 (4)重要安装信息 (5)水压试验 (5)收货 (6)配管尺寸 (7)配管组件 – 分解图 - 气动（干式先导）释放配管 (8)配管组件 – 分解图 - 液动（湿式先导）释放配管 (9)配管组件 – 分解图 - 电动释放配管 (10)阀门内部组件 – 剖视图和分解图 (11)供气要求 (12)底座式或竖管安装空气压缩机 (12)气站供气或罐式安装空气压缩机 (12)空气监控压力开关和报警压力开关设置 (12)湿式先导管路图表..................................13-15第一部分初始系统设置 (17)第二部分重置系统 (21)第三部分每周外部检查 (23)每月外部检查 (23)第四部分要求的主管排水测试 (25)要求的水流报警测试 (26)要求的水位和低气压报警测试 (27)要求的部分运行触发测试 (28)要求的全面运行触发测试 (29)第五部分要求的内部检查 (31)第六部分拆卸和更换阀瓣密封 (33)拆卸和更换阀瓣组件 (34)安装盖板密封垫圈和盖板 (35)拆卸和更换隔膜 (36)清洁空气和注水歧管组件中的阀芯 . . . . . . . . . . . . . . . . . . . . . . . . 37更换 776 系列低压执行机构中的过滤器（干式先导释放系统）..37第七部分故障排除............................................39危险标识标示的各种危险级别解释如下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、组成特点及应用范围
ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警
铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装
置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系
统。
雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理
隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。
同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。
隔膜雨淋阀装有防复位装置，该装置已申请国家专利。
其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。
防止了阀瓣回位。
灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。
四、安装与维护
1. 系统安装时，应按GB50261-96规定进行。
将主供水信号蝶阀、雨淋阀、电磁阀等集中
在保护区
附近的控制室内，室内温度不宜低于4°C,以免冰冻影响系统功能，控制室不宜过远，以免一旦
发生火等，因雨淋阀管网过长致使洒水延迟。
2. ZSFM隔膜雨淋阀应竖直安装，一般距地面高度宜为1.2M,两侧距墙不少于0.5M,正面
距墙1.2m在阀后1-2M内设信号蝶阀以便系统调试使用。
信号蝶阀接线时，打开塑料
罩壳在接线板红线接24V电源，将黄线（或蓝线一起）接至消防控制中心，作为输出信号即可。
接线完毕，可旋转手轮检查有无启闭信号输出。
3. 系统放水阀，手动快开阀，电磁阀，水力警铃等排水处均应设置地漏使排出水分别流入
下水道，排水管直径不应小于雨淋阀配套通径的2倍。
4. 水力等铃应设在建筑物的主要通道或经常有人停留的场所附近，管径为20mm,管总长不
应大于
20m,距报警阀高度不应大于5m.
5. 自动喷水灭火系统的每台雨淋阀安装喷头数应由水力计算来确定，应保证管道内水流速5-lOm/s。
6. 雨淋阀调试开通在安装完毕后，可关闭阀后信号蝶阀，打开放水阀，然后开启电磁阀或
手动快开阀，使隔膜压力腔泄压，雨淋阀开启。
水从放水阀排出。
7. 系统投入正常运行后，必须按规定进行维护检查，经常检查信号蝶阀开启情况，电磁阀
应每月检查并应作启动试验，动作失常时应及时更换。
