雨淋阀使用说明书
雨淋阀组手动操作
雨淋阀组手动操作
雨淋阀组手动操作
1、明确使用部位
2、查看雨淋阀进水总阀门是否开启、上下蝶阀是否在开启状态
3、按下就地控制箱上的手动启动按钮或开启雨淋阀上的手动启动阀
无火灾情况下请勿操作
泡沫灭火装置手动操作
1、明确使用部位
2、查看泡沫雨淋阀进水总阀门是否开启、上下蝶阀是否在开启状态
3、按下泡沫就地控制箱上的手动启动按钮或开启泡沫雨淋阀上的手动启动阀
无火灾情况下请勿操作
二氧化碳手动操作
1、明确使用部位
2、打开气体灭火手动控制箱，按下手动按钮手喷，着火区域火灾扑灭后按止喷。
无火灾情况下请勿操作
烟烙尽手动操作
1、明确使用部位
2、打开气体灭火手动控制箱，按下手动按钮手喷，着火区
域火灾扑灭后按止喷。
3、在气体灭火手动控制箱无法启动的情况下，在烟烙尽储瓶间找到对应瓶头阀与选择阀扳下手动启动杆，气体开始喷放。
无火灾情况下请勿操作
防火卷帘手动操作
1、防火卷帘手动操作按钮分别控制上升、停止和下降，向上箭头控制卷帘上升、向下箭头控制卷帘下降。
通风轴流风机手动操作
通风轴流风机控制装置按红色按钮开启，黑色按钮关闭。
开启雨淋阀操作说明
开启雨淋阀操作说明
开启雨淋阀有二种方式：
自动控制启动：
一、正常情况下雨淋阀门通过电信号启动：各类型探测器探测到火灾后，传递信号给消防控制盘，并由消防控制盘发出操作指令，打开电磁阀，使管路泄压，由此打开雨淋阀隔膜，供水灭火。
二、快速反应喷头实现对雨淋阀的开启：闭式喷头玻璃泡的破裂，从而引起控制室的泄压，使雨淋报警阀开启，故可以作为湿式控制系统。
一旦有紧急情况，火灾报警系统未能探测到火灾时，可以通过以下手动方式启动，使雨淋阀的控制腔泄压，从而打开雨淋阀，供水灭火。
手动控制启动：
一、电气手动开阀：
所谓电气手动开阀，就是在雨淋阀就地现场，有一个手动启动按钮，当有火灾发生时，可在现场的雨淋阀就地按钮处，启动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀灭火的目的。
二、机械手动开阀：
火灾发生时，火警探测系统尚未报警，在此紧急情况下，可以打开紧急手动球阀（图一与图五标注所示），控制腔泄压，隔膜打开供水灭火。
复位：
关闭电磁阀（见图四）和手动紧急球阀（图二），关闭其它管路阀门，由于控制腔压力逐步上升，隔膜很快能复位密封，重新回到伺服状态。
注：
1、手动控制启动中电气手动开阀，只针对一期厂高变有就地启动按钮开关，其它区域雨淋阀紧急操作请使用手动方式二
2、因一期厂高变雨淋阀为卧式安装，非紧急情况时手柄处于水平方向，当遇到紧急情况时，可操作手柄至垂直方向，启动雨淋阀工作。
图一图二
图三图四
图五图六。
雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L1 8—18 M16×80 450 650 6006 8—22 M20×85 500 760 680 2 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
【9A文】雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、15015s内报警DN20060s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～20RR《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 200 340 295 521 12—22 M20×95 650 800 780ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

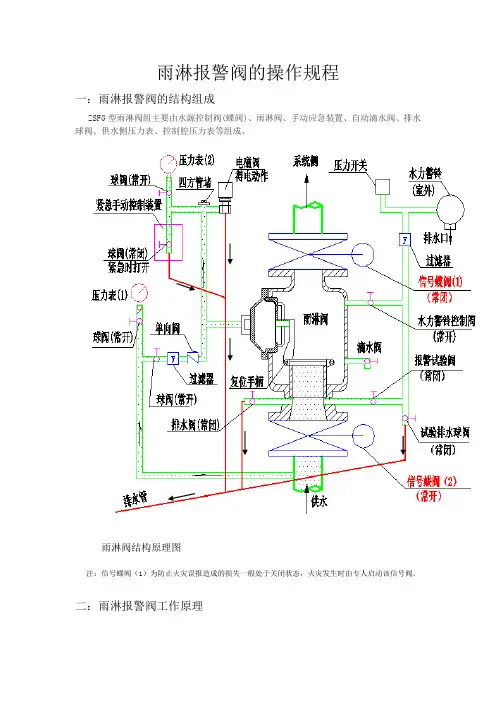

《雨淋报警阀说明》
雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二：雨淋报警阀工作原理三：雨淋报警阀的维护与保养1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)应保持配套过滤器清洁，经常对过滤器进行清洗。
5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。
6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7)确认信号蝶阀（1）处于关闭状态确认信号蝶阀（2）处于开启状态打开排水阀观察水流是否稳定水流不稳定疏通堵塞的供水管路水流稳定排水试验成功关闭排水阀8)报警试验：9）雨淋报警阀检修时间2. 常见的问题及处理方法1、说明雨淋阀是雨淋系统和预作用系统中用于控制水流和起报警作用的装置。
即在出现火灾时控制系统才使隔膜打开，让水流入系统管网内进行灭火，并使水力警铃报警。
雨淋阀上的隔膜室(控制腔)内的水压高低控制着隔膜的开或闭。
当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。
隔膜室(控制腔)内的压力，由装在保护区内的探测系统来控制，这个探测系统同时也就是雨淋阀隔膜的驱动系统，此系统分为电动控制、气动控制或液压控制。
雨淋报警系统在系统侧管网上都装开式喷头并由雨淋阀供水。
雨淋阀操作说明
雨淋阀操作说明
开启雨淋阀有二种方式:自动控制和手动控制：
自动控制：
正常情况下雨淋阀门通过联动信号启动:各类型探测器探测到火灾后，传递信号给消防控制盘，并由消防控制盘发出操作指令，打开电磁阀，使管路泄压，由此打开雨淋阀隔膜，供水灭火。
手动控制：
一旦有紧急情况，火灾报警系统未能探测到火灾时，可以通过手动方式启动，使雨淋阀的控制腔泄压，从而打开雨淋阀，供水灭火。
机械手动开阀:火灾发生时，火警探测系统尚未报警，在此紧急情况下，打开紧急手动球阀，控制腔泄压，隔膜打开供水灭火。
自动或手动启动雨淋阀后，阀组水力警铃、压力开关动作信号反馈至火灾自动报警系统，并联动启动消防水泵供水增压。
复位:
关闭电磁阀和手动紧急球阀，关闭其它管路阀门，由于控制腔压力逐步上升，隔膜很快能复位密封，重新回到伺服状态。
雨淋阀说明书
DV-5电启动雨淋阀安装及维护须知DV-5 electric actuation deluge valve installation & maintenance guidance概 述1-1/2 in ～8 in （DN40～DN200）DV-5型雨淋阀是用于消防系统的膜片式阀门，可直立或水平安装。
可作为雨淋系统、预作用系统和诸如自动喷水—泡沫联用系统、双连锁系统等特殊灭火系统的“自动供水控制阀门”。
如采用适当的配管附件，DV-5型阀门动作后，也可启动火灾报警系统。
DV-5型阀门的膜片式设计，可完成外部复位操作，使雨淋系统或预作用系统的复位操作简便易行。
阀门复位时无需拆下阀门手孔盖进行手动复位阀瓣和锁定机构。
只需向膜片腔再次充压，即可使阀门复位。
DV-5型单膜片式阀门内外均涂有防腐涂料。
内防腐选用Rilsan 涂料，可使雨淋系统的水源选用海水或含盐水。
阀门外防腐（Rilsan 涂料）可使阀门适用于各类工业处理厂和室外装置的腐蚀性环境。
警 告DV-5型雨淋阀必须按美国国家消防协会适用标准和本数据表及其他授权机构的规定进行安装、维护，否则将破坏本装置的完整性。
灭火系统所有者应对其灭火系统和装置的维护负责，使其处于正常操作状态。
应与安装商或制造商保持联系，以解决所出现的问题。
技术参数：认证：FM、UL、C-ULDV-5雨淋阀可以垂直或水平安装，最大工作压力为17.2bar。
材质：DV-5雨淋阀使用的Rilsan热塑性聚酰胺涂层提供了出色的防腐特性，并且当阀门处在内部或外部腐蚀环境中时，能够延长阀门的使用寿命。
当水源为海水或含盐水时，要作特殊考虑以延长阀体及配管的使用时间，当阀门动作后，建议用清水对管道进行冲洗。
建议供水水源采用清洁自来水。
阀体：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTMA536-77, Grade 65-45-12标准。
手孔盖板：Rilsan热塑性聚酰胺内外涂覆球墨铸铁，符合ASTM A536-77, Grade 65-45-12标准。
雨淋阀正确操作方法
雨淋阀正确操作方法
1. 关阀操作：当下雨时需要关闭阀门保护雨水收集设施，先打开阀门上方的针阀，将溢流口开启，将压力释放，再以顺时针方向旋转下方的手轮，直至阀门关闭位置，然后关闭针阀和溢流口。
2. 开阀操作：在阴雨天气消失并需要恢复雨水收集时，需先打开阀门上方的针阀，将水流引至控制室，检查是否存在异常情况，待检查完毕无问题后，打开溢流口，以插钩按照逆时针方向旋转手轮，阀门可以顺畅开启，待阀门完全打开后，再关闭溢流口即可。
3. 保养维护：日常使用中要注意定期检查阀门运行情况，以及零部件的损坏程度，严禁使用钢笔、尺子等硬物插入阀门进行操作，以免损坏密封表面。
雨淋阀常规保养时要对其进行清洁、加注润滑油和检查密封等情况。
1.雨淋阀使用说明书(黄新民)
雨淋系统主要由雨淋阀、自动启动控制系统、管网、开式喷头及供水系 统等组成的自动喷水灭火系统。适用于火灾危险性大、可燃物多、发热量大、 燃烧猛烈蔓延迅速的易燃易爆场所，且要求环境温度不低于 40℃。如：酒精 类溶剂制品厂、喷雾操作易燃液体的场所，化纤类物品的仓库及舞台的葡萄 架等。
ZSFG－250 2.04 3.40 5.44 8.16 10.88 13.60 17.00 20.40 23.80 26.52 29.92 32.64 36.04 39.44 43.52 46.24
（2）干式控制 是在整个防护区内容易感受温升的地方通过 DN15 或 DN20 的镀锌水管设置 一些闭式喷头，并通过一水气开关与雨淋阀隔膜室的出水口相连接。系统处 于伺应状态时，控制管路内充以 0.1-0.15MPa 气压，使隔膜室内的水压与系 统供水水压相等，转臂即可将阀瓣组件紧锁于阀座面，保证密封。当防护区 内发生火灾，使一个以上的喷头开启时，就会引起控制管路内的气压降低， 水气开关打开使隔膜室内的水压降低，通过活塞及顶杆作用于转臂的力减 小，阀瓣组件因此脱扣，系统供水将阀瓣组件打开，开式喷头喷水灭火。 (3)电气远程控制
自动喷水灭火系统 雨淋报警阀
使 用 说 明 书
福建省三鲸消防器材有限公司
厂址：福建省南安市美林工业区李东工业区 电话：0595-86281988 86282988 传真：0595-86280988 邮编：362300
自动喷水系统系统雨淋报警阀 使用说明
图 1 雨淋报警阀
一、 产品简介及适用范围：
本公司生产的 ZSFG 雨淋报警阀最大工作压力为 1.6Mpa，阀体阀质为 球墨铸铁（QT400-18）,具有防复位功能及体及复位装置。
雨淋阀操作说明
雨淋阀操作说明雨淋阀操作说明1、引言本文档旨在提供关于雨淋阀的详细操作说明，以帮助用户正确使用和维护雨淋阀。
请仔细阅读本文档并按照说明操作，确保安全使用该设备。
2、雨淋阀的定义和组成雨淋阀是一种用于控制水流的装置，通常由阀体、阀盖、阀芯和连接管道组成。
其主要功能是在检测到火灾或其他紧急情况时，自动开启水流，扑灭火势或提供灭火支持。
3、操作前的准备在操作雨淋阀之前，请确保已经熟悉设备的构造和操作方法，并具备以下基本条件：- 安全装备：佩戴防护手套和护目镜，确保安全操作；- 检查水源：确保阀旁的水源供应正常，并且水压符合设备要求；- 关闭电源：如果设备带有电气控制系统，请确认电源已关闭。
4、雨淋阀的操作步骤4.1 打开阀盖4.1.1 使用扳手等工具，逆时针旋转阀盖上的螺母；4.1.2 慢慢松开螺母，直到能够将阀盖完全取下；4.1.3 将阀盖放置在干净的工作台上，以防止污染。
4.2 调整阀芯位置4.2.1 观察阀芯的位置，确保其处于关闭状态；4.2.2 如果阀芯需要调整位置，请使用扳手等工具，左右移动阀芯，直到达到所需位置；4.2.3 确保阀芯在所需位置时，能够有效地打开或关闭水流。
4.3 安装阀盖4.3.1 将阀盖按照正确的方向对准阀体，将其缓慢向下推动；4.3.2 一边向下推动阀盖，一边顺时针旋转螺母，直到阀盖完全安装；4.3.3 确保螺母紧固，但不要过紧，防止损害阀盖。
4.4 检查和测试4.4.1 打开水源，确保水流顺畅通过雨淋阀；4.4.2 观察阀盖周围是否存在泄漏；4.4.3 反复测试阀芯的打开和关闭功能，确保其灵活可靠。
5、维护和保养为了确保雨淋阀的正常运行和延长使用寿命，请定期进行以下维护和保养工作：- 清洁阀体和阀盖的外表面，避免灰尘和污垢积聚；- 定期检查阀盖上的螺母，确保其紧固；- 检查并更换老化或损坏的密封圈；- 检查阀芯的灵活性和可靠性。
6、附件本文档涉及的附件请参阅附带文件或联系相关部门。
雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM 型雨淋阀ZSFM 型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1. 主要技术参数，外形连接尺寸： 额定工作压力： 1.2～1.6MPa 密封试验压力： 2.4～3.2MPa 供水压力范围： 0.14～1.6MPa 管网气压范围： 0.3～0.5MPa （干式系统） 报警性能： DN100、150 15s 内报警DN200 60s 内报警 报警口压力： ≥0.05MPa 产品标准号： GB5135.5～2003《自动喷水灭火系统 第5部 雨淋阀》 法兰标准： GB/T9113.3凸面平法兰1.6MPa 级主要外形和连接尺寸：DN 法兰外径 D 法兰螺孔中心 D0 阀体高度 H 螺孔直径z-d 适用螺柱 宽B 长A 高L 100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 20034029552112—22M20×956508007802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
雨淋阀操作说明
雨淋阀操作说明发电部目录一期雨淋阀操作说明 (3)1、雨淋阀现场位置： (3)2、雨淋阀操作位置 (3)3、操作方法 (3)4、雨淋阀现场操作 (3)二期雨淋阀操作说明 (5)1、雨淋阀现场位置： (5)2、雨淋阀操作位置 (6)3、操作方法 (6)4、雨淋阀现场操作 (9)三期雨淋阀操作说明 (11)1、雨淋阀现场位置： (11)2、雨淋阀操作位置 (12)3、操作方法 (13)4、雨淋阀现场操作 (16)一期雨淋阀操作说明1、雨淋阀现场位置：2、雨淋阀操作位置2.1 #1主变雨淋阀和#1高厂变雨淋阀操作把手在#1机单元后面立盘。
2.2 #2主变雨淋阀和#2高厂变雨淋阀操作把手在#2机单元后面立盘。
2.3 #1、#2高公变和#1高备变以及一期备励变雨淋阀操作把手在老网控立盘。
3、操作方法3.1一期雨淋阀均可通过立盘把手操作，掰动把手开关，指示灯亮，雨淋阀即开启。
3.2开启就地手动启动阀，也可实现雨淋阀动作。
4、雨淋阀现场操作4.1一期雨淋阀系统图4.2 雨淋阀操作4.2.1检查雨淋阀前后信号手门关闭，压力表完好。
4.2.2检查雨淋阀前检查门关闭。
4.2.3检查雨淋阀水力警铃报警管路排水门关闭。
4.2.4检查雨淋阀水力警铃报警试验手门关闭。
4.2.5检查雨淋阀就地手动启动阀关闭。
4.2.6检查雨淋阀注水门关闭。
4.2.7开启雨淋阀注水门，自动排气门排气后关闭，检查雨淋阀控制腔室压力正常。
4.2.8开启雨淋阀前检查门。
4.2.9缓慢开启雨淋阀前供水信号手门。
4.2.10雨淋阀前检查门见连续水流关闭。
4.2.11检查雨淋阀喷淋系统无漏水现象。
4.2.12开启雨淋阀试验手门，水力警铃报警声响，主机来开关动作报警，关闭试验手门。
4.2.13开启雨淋阀警铃供水手门。
4.2.14开启雨淋阀后供水信号手门（开启后遇有报警雨淋阀将自动启动）。
4.2.15在单控主机或就地按钮以及就地手动启动手门即可实现雨淋阀启动。
雨淋报警阀说明
雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二：雨淋报警阀工作原理三：雨淋报警阀的维护与保养1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)应保持配套过滤器清洁，经常对过滤器进行清洗。
5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。
6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7)确认信号蝶阀（1）处于关闭状态确认信号蝶阀（2）处于开启状态打开排水阀观察水流是否稳定水流不稳定疏通堵塞的供水管路水流稳定排水试验成功关闭排水阀8)报警试验：9）雨淋报警阀检修时间2. 常见的问题及处理方法1、说明雨淋阀是雨淋系统和预作用系统中用于控制水流和起报警作用的装置。
即在出现火灾时控制系统才使隔膜打开，让水流入系统管网内进行灭火，并使水力警铃报警。
雨淋阀上的隔膜室(控制腔)内的水压高低控制着隔膜的开或闭。
当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。
隔膜室(控制腔)内的压力，由装在保护区内的探测系统来控制，这个探测系统同时也就是雨淋阀隔膜的驱动系统，此系统分为电动控制、气动控制或液压控制。
雨淋报警系统在系统侧管网上都装开式喷头并由雨淋阀供水。
雨淋阀使用说明书
雨淋阀使用说明书Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s 内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》主要外形和连接尺寸：2.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.Z SFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
2)用不同控制探测系统装置控制隔膜的开启压力，形成湿式、干式和电控三个雨淋灭火报警系统。
a.湿式控制系统：由ZSFM雨淋阀和闭式喷头组成，闭式喷头管路有水，供水系统被隔膜密封，当作为探测用的闭式喷头受火灾发生后热度爆裂时，闭式喷头喷水，管网压力下降，隔膜室内压力随之下降，隔膜自动打开供水，喷头开始喷水灭火，水力警铃和压力开关同时动作，但喷水的仅为破碎的闭式喷头所处的区域，不能大面积喷水。
(完整版)消防雨淋阀系统操作、安装、调试、维护(说明书全)
消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。
1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。
2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。
3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。
4）关闭雨淋阀上部蝶阀。
5）打开膜片腔供水阀（1/2”球阀）。
6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。
7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。
8）将雨淋阀上部蝶阀完全打开。
9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。
3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。
4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。
当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。
5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。
主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。
主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Z S F M型隔膜式雨淋阀
使
用
说
明
书
ZSFM型雨淋阀
ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：
额定工作压力： 1.2～1.6MPa
密封试验压力： 2.4～3.2MPa
供水压力范围：0.14～1.6MPa
管网气压范围：0.3～0.5MPa（干式系统）
报警性能：DN100、150 15s内报警DN200 60s内报警
报警口压力：≥0.05MPa
产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》
法兰标准：GB/T9113.3凸面平法兰1.6MPa级
主要外形和连接尺寸：
DN 法兰外径
D
法兰螺孔中心
D0
阀体高度
H
螺孔直径
z-d
适用螺柱宽B 长A 高L
100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 200 340 295 521 12—22 M20×95 650 800 780
2.主要结构和工作原理：
ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：
1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，
整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
2)用不同控制探测系统装置控制隔膜的开启压力，形成湿式、干式和电控三个雨淋灭火报警系统。
a.湿式控制系统：
由ZSFM雨淋阀和闭式喷头组成，闭式喷头管路有水，供水系统被隔膜密封，当作为探测用的闭式喷头受火灾发生后热度爆裂时，闭式喷头喷水，管网压力下降，隔膜室内压力随之下降，隔膜自动打开供水，喷头开始喷水灭火，水力警铃和压力开关同时动作，但喷水的仅为破碎的闭式喷头所处的区域，不能大面积喷水。
b.干式控制系统：
由ZSFM雨淋阀和开式喷头以及分散在保护区的火警探测器，干式控制驱动部件是气动阀，一端与探测系统管路相连，一端与ZSFM雨淋阀的隔膜控制腔连接，平时管网的气体由气体压力维护装置进行自动维持在一定的气压，管网中无水，气压保持隔膜的密封，当探测系统发现火警时，管网气压下降，气体维护无法稳住气压，隔膜控制腔压力下降，隔膜无法密封，开始供水，开式喷头开始喷水控火和灭火。
c.电控系统：
由ZSFM型雨淋阀，开式喷头和火警电子探测器组成，当电控箱（柜）接收来自电子探测器发出的火警信号，经过联动，向安装在ZSFM雨淋阀的电磁阀发出指令，释放隔膜控制腔压力，隔膜自动开启供水，开式喷头开始喷水灭火。
根据保护区域，保护物资的需要，你可以设计出在火警发生后要整个区域全部喷水进行控火，保护和灭火的开式喷头管网，和火警区域局部喷水的闭式喷头管网，也可以根据环境温度设计成干式和湿式的控制系统，ZSFM雨淋报警阀均能为你设计服务。
1.阀体7.控制腔压力表13.水力警铃
2.控制管路过滤器8.防复位器(自动泄水阀）14.压力开关
3.进水压力表9.紧急手动带锁球阀(常闭) 15.泻水阀(自动滴水)
4.单向阀10.测试警铃球阀(常闭) 16.放水球阀(常闭)
5.复位球阀(常闭) 11.报警隔离球阀(常开)
6.电磁阀(常闭) 12.报警管路过滤器
4.安装、调试与操作：
1)安装：
a.安装前，管路应进行过冲洗和压力试验；
b.在搬运起吊本阀时，应在两法兰颈部施力，严禁在管路附件上用力，防止变形和损坏；
c.本阀应垂直安装在管路上，注意箭头向上，如必须水平安装时，请在订货时说明。
安装位置应
考虑维修、保养和操作的足够空间；
d.本阀所有排水口应用合适口径的镀锌管或软管连接到排水管路上；
e.电磁阀应通过控制模块接到电控柜上，电压DC24V；
f.水力警铃安装时应记住，小口为进水口，水平安装，大口为排水口，垂直安装。
g.本阀两端宜各安装带有信号同口径的消防蝶阀，便于控制和维修，本公司可以为你配套合格的
手轮传动和蜗轮传动的ZSXF·D型消防用信号蝶阀。
2)调试：
a.安装完成后，首先将进水口蝶阀关闭，水力警铃的报警球阀（11）处于常开位置，复位球阀（5）
紧急手动带锁球阀（9）测试警铃球阀（10）放水球阀（16）处于关闭状态，关闭出水口蝶阀，开启（5）、（9）、（16），这时，缓慢开启进水口蝶阀，对ZSFM雨淋阀进行充水，在排除空气后，关闭（5）、（9）等余水完全排完后，关闭（10），使ZSFM雨淋阀处于伺应状态。
b.水力警铃测试：
关闭（11）开启（10）水力警铃应当报警；
关闭（10）排去警铃中的余水后，开启（11），本阀回到伺应状态。
a.电磁阀测试：
给常闭电磁阀（6）信号，电磁阀开启，隔膜应在15～30s内开启并继续保持开启状态，如电磁阀意外信号中断，隔膜仍然持续打开供水，此时，只要打开复位球阀（5），隔膜在30s自动复位，重新处于伺应状态。
b.泄漏测试
ZSFM雨淋阀少量泄漏由泻水阀（15）完成，如长期滴水，说明隔膜密封性能不好，应进行修复。
3)操作
a.电控：各类探测系统发现火灾后，传递信号给电控柜，电控柜发出指令打开电磁阀，隔膜打开
供水。
b.自控：分散在管网上闭式喷头受火灾加温爆破喷水或泄压，隔膜控制腔压力下降，隔膜自动打
开供。
c.手控：火灾发生时，火警探测系统尚未报警，在此紧急情况下，可以打开紧急手动带锁球阀（9），
控制腔泄压，隔膜打开供水。
d.报警：隔膜打开后，供水系统供水，水流流入水力警铃开始报警，压力开关在有压情况下发出
电信号，通过电控柜启动消防水泵继续供水，或启动声光报警器。
e.复位：关闭电磁阀（6）和手动紧急带锁球阀（9），关闭放水球阀（16）和其它管路阀门，由于
控制腔压力逐步上升，此时打开复位球阀（5），隔膜很快能复位密封，重新回到伺状态。
5.维修和保养：
本阀应按规定每月巡检一次，模拟操作一次，检查各部件性能是否可靠，并应在关闭进出口两端蝶阀后，清洗管路和过滤器上的水垢杂物，检查隔膜有否老化和破损，清洗水力警铃、防复位器各流量孔堵塞物，并记录在案备查。
用户须知：
1)ZSFM型雨淋阀在订货时，垂直安装毋需说明，如需水平安装时应在合同中注明。
2)ZSFM型雨淋阀出厂时，用木箱包装，并配有电磁阀、压力表、水力警铃、压力开关，不必再行
订货，并附使用说明书和合格证，进出口端所需用的ZSXF·D消防信号蝶阀应另外订货配套。
3)本阀暂不安装时，宜放在-10℃～40℃通风、干燥的室内。
