地暖混水降温装置漫谈

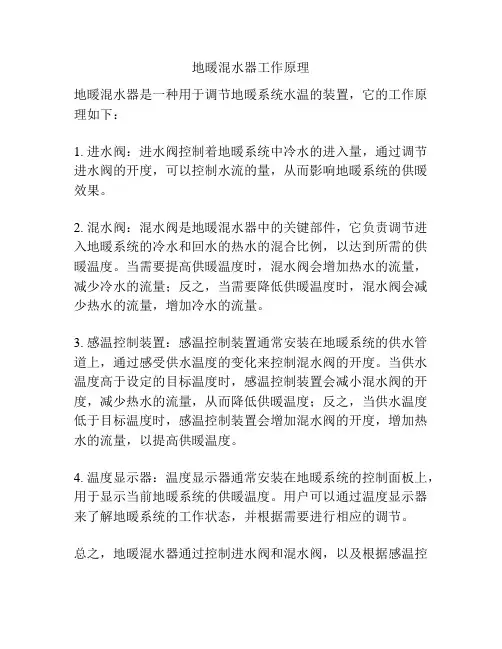

地暖混水器工作原理
地暖混水器工作原理
地暖混水器是一种用于调节地暖系统水温的装置，它的工作原理如下：
1. 进水阀：进水阀控制着地暖系统中冷水的进入量，通过调节进水阀的开度，可以控制水流的量，从而影响地暖系统的供暖效果。
2. 混水阀：混水阀是地暖混水器中的关键部件，它负责调节进入地暖系统的冷水和回水的热水的混合比例，以达到所需的供暖温度。
当需要提高供暖温度时，混水阀会增加热水的流量，减少冷水的流量；反之，当需要降低供暖温度时，混水阀会减少热水的流量，增加冷水的流量。
3. 感温控制装置：感温控制装置通常安装在地暖系统的供水管道上，通过感受供水温度的变化来控制混水阀的开度。
当供水温度高于设定的目标温度时，感温控制装置会减小混水阀的开度，减少热水的流量，从而降低供暖温度；反之，当供水温度低于目标温度时，感温控制装置会增加混水阀的开度，增加热水的流量，以提高供暖温度。
4. 温度显示器：温度显示器通常安装在地暖系统的控制面板上，用于显示当前地暖系统的供暖温度。
用户可以通过温度显示器来了解地暖系统的工作状态，并根据需要进行相应的调节。
总之，地暖混水器通过控制进水阀和混水阀，以及根据感温控
制装置的反馈信号来实现对地暖系统供暖温度的调节，从而提供一个舒适的供暖环境。
混合供暖系统中混水装置的应用
地暖混水装置※混水装置地暖混水装置地暖混水装置在地暖与散热器共存的系统中，地暖与散热器要求的供水温度不一致，为维护地暖管材的使用寿命，满足地面低温采暖的实际需要，地暖的供水温度一般控制在45—60℃之内，这就必须对集中供热的热水水源温度进行降温。
专为分集水器配置的地暖降温装置可满足单元地暖降温供水。
地暖降温装置和其它换热方式相比更方便快捷，占用空间小，简单易行，效果良好，成本低。
特点：1、采用调速屏蔽静音循环泵及无音自动阀门，寿命长、不扰民。
2、温控开关可精确、灵敏、可靠地控制系统自动恒温连续混水供水，水源供水中断或水源温度低于设计的供水温度时自动停机关泵。
3、连续性恒温供水可减少盘管内水中杂质的沉积和气体的聚集，消除造成气阻和堵塞的隐患，延长地暖使用寿命。
4、由于本装置具有自动开停、过热过低双重保护等功能，对无人管理工况下的运行安全提供了一定的条件。
5、经济节能，节省换热站，内循环节省能源，利用水温变化进行间歇式工作，降低了运行费用。
6、压差旁通阀，平衡系统压力。
功能：地暖热管与传统暖气片共存的集中供热系统中，供水主干管设计水温大都在85℃-90℃以上，为保证地暖系统所需求的60℃以下的供水温度，必须对高温水进行降温。
经过对比和实践，此地暖降温装置可满足单元地暖控温供水，解决地暖安装公司比较头痛的问题。
与办公、民用建筑及住宅小区中集中供暖或独立分户式供暖散热装置的供水系统相连，将散热系统采暖的高温热水转换为地暖所需的低温水，达到高温进水与低温回水混合，保护地暖管材，延长其使用寿命。
适用于办公写字楼、民用建筑及住宅小区中无换热系统集中供暖或独立分户式供暖。
地暖能用五十年吗？其实有必要把这个五十年做个解释，ISO10508关于地板采暖使用条件分级的规定中明确了五十年的使用寿命包括20℃下累计使用2.5年，40℃下累计使用20年，60℃下累计使用25年，70℃下累计使用2.5年，故障温度100℃下累计使用不超过100小时。
安装地暖是否有必要装混水降温中心
• 2）集中供暖的供水温度通常都比较高，一般开发 商都是按照暖气片需求温度设计的，如果打算改 造成地暖系统，一定要考虑供水温度对地暖管材 的影响，为避免高温热水对管材的冲击，应采取 加装混水降温中心将供暖水温彻底降至地暖所需 温度，全面保障管材的使用寿命。
握在自己手中。 水地暖的供暖方式分为两种，一种是集中供热、另外一种则是独立分户供暖。
地暖属于低温地板辐射采暖系统，通常管道中水温控制在40℃-60℃之间即可满足室内采暖需求。 所以独立分户供暖的用户安装地暖可以忽略供暖水温，不需要另配混水降温中心，温度可完全掌握在自己手中。 安装地暖是否有必要装混水降温中心 水地暖的供暖方式分为两种，一种是集中供热、另外一种则是独立分户供暖。 安装地暖是否有必要装混水降温中心 安装地暖是否有必要装混水降温中心 水地暖的供暖方式分为两种，一种是集中供热、另外一种则是独立分户供暖。 当供水温度超过60℃时必然会对管材使用寿命产生一定的冲击和影响，为避免此类事故的发生需要将高温热水的供水温度降至地暖所 需温度，这个降温过程主要是由混水降温中心来完成。 家装地暖目前已成为时尚，是今年冬季主流的采暖系统。
所以独立分户供暖的用户安装地暖可以忽略供暖水温，不需要另配混水降温中心，温度可完全掌握在自己手中。 所以独立分户供暖的用户安装地暖可以忽略供暖水温，不需要另配混水降温中心，温度可完全掌握在自己手中。
以自动调节水温，只需要将锅炉出水温度 水地暖的供暖方式分为两种，一种是集中供热、另外一种则是独立分户供暖。
暖需要的温度即可。 所以独立分户供暖的用户安装地暖可以忽略供暖水温，不需要另配混水降温中心，温度可完全掌握在自己手中。
不需要另配混水降温中心，温度可完全掌 地暖属于低温地板辐射采暖系统，通常管道中水温控制在40℃-60℃之间即可满足室内采暖需求。
关于混水装置在供暖系统中的应用
关于混水装置在供暖系统中的应用摘要：在低温地面辐射热供暖，对于热媒温度要求tg=55℃,th=45℃，△t=10℃；热网供水温度过低，供回水温差过小，导致室外热网的循环水量、输送管道直径、输送能耗及初期投资大幅度增加，从而削弱了地面辐射热系统的节能优势，在设计中尽可能提高室外热网的供水温度，加大供回水的温差，在高温输送低温使用的供热经济总则下，利用混水装置供热来解决这种不经济方式，降低水容热耗、动力耗电、基本建设投资的经济值。
关键词：混水装置；多级泵系统；经济；供热；采暖中图分类号：tu3文献标识码：a文章编号：鉴于国家对节能环保的重视，在某地基本建设中关于供热与采暖工程主要采暖形式为地面辐射热供暖系统中，采用了混水装置，在国家规范的指导下，在具体工程实践不断总结扩展，在工程经济、供暖效果上取得了较好的效果。
一、混水装置设置依据依据一：《严寒和寒冷地区居住建筑节能设计标准》jgj26-2010备案号j997-2010（条款5.2.13，条文解释：本条文是强制性条文，条款5.3.8）依据二：09年在某地在住宅建设中，在一个局部建设住宅的情况下，若新建换热站直供，需要在原有的换热站内增加成套的换热设备（板式换热器、循环水泵、定压泵），随之增加电力增容，用电总控柜更换，电力电缆铺设，长距离管道的铺设，管道铺设沿途的电力、热力、给排水等地下管线及道路硬面、绿化、地下构筑物、地上建筑物的干扰。
工程难度及工程量增大，从经济上，施工上极不划算。
因此，在某地住宅小区，为了解决这一难题，节约成本，在不改变原有供热管线管径的情况下，采用了混水装置，就近引入所需管线完成供暖施工，供暖情况良好。
依据三：09年在某地即将交工通车而职工进点作业的生活设施不完备，为了顺利完成通车这一重要工作，临时增加职工宿舍和食堂，但是，由于原设计锅炉房的供热负荷依据原设计建筑物负荷而定，无余量；且原有热源（锅炉房）、供热管线基本完工情况下。
地暖混水降温系统应用探析
我 国《 面辐 射供 暖技术规 程》 地 中对 于地 暖水 温有 以下 规 定 ： 民用 建筑 供 水 温度 宜采 用 ３ ５—５ ０℃ ， 不应 超过 ６ ０℃ ， 、 供 回水 温差宜 小于 或等 于 １ ０℃。这一 规定 主要 是从 地暖 使用 的安全性 和舒适 性两 方
面来 考虑 的 。
从地 暖使 用 的安 全 性 上来 说 ， 度 对地 暖 管使 温 用 寿命 和老化性 能具有非 常大 的影 响 ， 由图 １ 可知 ，
在地 暖施 工 中广 泛应用 的 Ｐ Ｅ—Ｒ Ｔ管材 使用 寿 命在
６ ｏ℃以下可达 ５ ， ０ａ但工 作温度 高于 ６ ｏ℃时寿命 急 剧下 降 ， 因此控制 水 温对 于地 暖长 时 问 安全 工 作具
这种类型的混水装置利用 自力式远传温控阀的感温元件检测混合水温度 ， 并根据水温变化控制安 装在高温采暖进水通道中的阀体开度 ， 从而改变高温进水量 ， 达到 自动恒温控制的 目的。当然也可以反 向控制 ， 即通 过控制 回水 量达 到间接控 制进水 的 目的。此类 产 品具 有结 构 简单 ， 本 较低 ， 成 工作 可靠 的 优点。并且因为采用 自 力式温控阀作为温度控制装置 ， 即使运行时停 电， 温控部分仍然起作用 ， 可以避 免 高温热 水直接 进入 地 暖系统 ， 到很好 的保 护作用 。 起 常用 的 自力式 温控 阀原 本是 设计用 在散 热器采 暖控制 中， 制一个 散热 器的过水 量 ， 控 因此流 量系数 较 小 ， 型常用 的 Ｄ ２ 典 Ｎ ０阀体 Ｋ 值 只有 ０ ８左 右 ， 意 味 着此 温 控 阀在 全 开状 态 下 、 门前 后 压差 １ ｖ ． 这 阀 Ｏ ｋａ Ｐ 时过水量为每小时 ０８ ， ．ｔ 而实际工作中即使循环泵启动温控 阀前后的压差也很难达到 １ ａ大多 ０ｋ ， Ｐ
地暖混水降温装置相关知识
地暖混水降温装置相关知识讲解一、地暖混水降温装置的作用：我们平常所说的地暖是“低温热水地面辐射供暖系统”的简称，与传统的散热器采暖方式相比具有舒适、节能、健康的特点。
但地暖对水温有比较严格的要求：地面采用地板砖的系统，热水最高温度60℃；采用复合木地板的地暖系统一般要求水温在45℃以下；实木地板要求水温不高于35℃。
而目前我国集中供热或小区集中供热系统的大都是针对散热器采暖用户设计的，一般供给用户的水温在80℃-90℃，远高于地暖要求的水温，因此不能直接用于地暖。
这使得很多集中供热用户望地暖兴叹，同时地暖供应商也不得不将大量用户拒之门外。
壁挂炉采暖虽然可以调节水温到地暖使用温度，但其设计温度和流量通常是按照散热器采暖进行的，直接用于地暖存在换热器表面结露影响寿命、循环水流量不够导致供热功率下降等问题，而与地暖混水降温系统配合将会达到更好的效果。
混水降温装置对于集中供热地暖用户来说，其主要作用是提高地暖使用的安全性和舒适性，节能效果是次要的；即使有节能效果，也是通过控制室温不超过需要温度而实现的，混水降温装置本身只是一种水温混合装置，是一种将高温差小流量的热水转换成低温差大流量的循环水的装置，本身并没有任何节能作用。
采用混水降温装置之后，可以给集中供热用户提供合适的低温大流量地暖循环水，满足地暖对与安全性和舒适性的要求，其依据可以从地暖规程上找到：《地面辐射供暖技术规程》（JGJ142-2004）中对于水温的规定主要有以下几点：第3.1.1条低温热水地面辐射供暖系统的供、回水温度应由计算确定。
民用建筑供水温度宜采用35-50℃，不应超过60℃，供、回水温差宜小于或等于10℃。
最高水温不易超过60℃是影响地暖使用安全性的最主要参数，为了保证地暖的使用寿命，应严格遵守；对于地暖管，温度对其使用寿命和老化性能具有非常大的影响，比如PE-RT管材使用寿命在60℃以下可达50年，70℃降低到10年，80℃只有两年，90℃则只有一年。
地暖混水中心的工作原理
地暖混水中心工作原理一、混水降温原理地暖混水中心的核心原理是将高温的集中供暖水与低温的回水混合，降低水温至适宜的地暖水温范围（一般为30℃-50℃），然后输送到地暖系统中进行散热。
通过混水降温，可以有效地减小地暖系统的热负荷，保证系统的稳定运行。
二、温控系统调节温度地暖混水中心配备有温控系统，通过温度传感器检测供回水温度，根据设定的温度自动调节电动阀的开度，从而控制经过混水中心的流量，实现温度的精确调节。
温控系统的反应速度和调节精度直接影响到地暖系统的舒适度和节能效果。
三、水力分配平衡调节地暖混水中心具有水力分配平衡调节功能，通过调节各个分支路线的流量，确保各个房间的地暖流量均匀，避免出现局部过热或过冷的情况。
水力分配平衡调节能够提高地暖系统的舒适度和稳定性，保证各个房间的采暖效果一致。
四、水泵循环运行地暖混水中心内置水泵，用于驱动水在系统中的循环。
水泵的流量和扬程需根据地暖系统的需求进行选择和配置，以保证系统的正常运行。
同时，水泵的运行状态也需要进行实时监测，确保其正常运转。
五、系统能量优化与节能地暖混水中心能够实现系统的能量优化与节能。
通过合理地匹配集中供暖水的热量与回水的低温，降低地暖系统的热负荷，提高能源利用效率，从而减少能源浪费。
同时，通过智能控制和节能模式，还能够进一步降低运行成本，实现绿色环保的采暖方式。
六、安全保护机制地暖混水中心具备完善的安全保护机制，包括过热保护、缺水保护、压力保护等多种安全防护措施。
当系统出现异常情况时，安全保护机制能够迅速响应，采取相应的保护措施，确保系统的安全运行和家庭用热水的正常供应。
七、故障预警及自修复地暖混水中心具备故障预警及自修复功能。
当系统出现故障时，故障预警机制能够及时发出警报，提醒用户进行维修。
同时，自修复功能能够在部分故障情况下自动修复系统，减少维修时间和成本，提高系统的可靠性和稳定性。
八、人性化智能控制界面地暖混水中心的人性化智能控制界面为用户提供了便捷的操作体验。
地暖混水装置
地暖混水装置的维护保养
定期检查：定期检查地暖混水装置的运行状况，及时维修
• 检查混水罐：检查混水罐是否有泄漏，如有泄漏及时维修
• 检查调节阀：检查调节阀是否正常工作，如有故障及时维修
清洗保养：定期清洗地暖混水装置，提高使用寿命
• 对智能化要求较高：选择自动式地暖混水装置
• 对成本要求较高：选择一体式或手动式地暖混水装置
根据地暖系统的类型和面积选择合适的地暖混水装置
• 小面积地暖系统：选择一体式或手动式地暖混水装置
• 大面积地暖系统：选择分体式或自动式地暖混水装置
03
地暖混水装置的安装与调试
地暖混水装置的安装步骤
安装前准备：检查地暖系统完整性，
市场需求不断增加
推动行业发展
• 技术创新和产品升级推动行业发展
• 市场需求的增长，为企业带来发展机
遇
CREATE TOGETHER
THANK YOU FOR WATCHING
谢谢观看
DOCS
采用环保材料，减少环境污染
• 提高地暖系统的热效率，减少能源消耗
• 选择环保、可再生的材料
• 降低碳排放，减缓全球气候变化
• 提高材料的循环利用率，减少环境污染
提高地暖混水装置节能与环保性能的方法
优化地暖混水装置的设计，提高热效率
采用智能控制系统，实现节能运行
• 采用高效的混水装置，降低泵的能耗
• 引入温度传感器和调节阀，实现自动调节供水温度
地暖混水装置的种类与特点
常见的地暖混水装置类型
按结构分：一体式和分体式
• 一体式：调节阀和混水罐集成在一起，结构紧凑，安装方便
地暖降温
地暖降温目前地暖降温主要是利用低温回水混流原理实现降温的。
本系统为采用循环泵和恒温混水阀构成核心的自动恒温系统，其中恒温混水阀起到恒温温控作用，循环泵提供混水的动力。
具体结构如图所示。
工作原理：图中，高温进水通过进水球阀和过滤器后进入恒温混水阀的热水入口，与从低温入口进入混水阀的回水混合降温后经屏蔽泵、进水测温球阀进入分水器，分配到各路地暖管道中。
从集水器回来的低温热水一部分进入恒温混水阀低温口，另一部分通过止回阀后进入回水管道。
图中屏蔽泵的作用是在恒温混水阀的出口处形成一个低压区，能够让回水进入混水阀，温度控制是由恒温混水阀解决的。
本系统中的恒温混水阀是核心温控装置，此装置具有一个高温进水口、一个低温进水口和一个恒温出水口，其特征是能够根据设定的出水温度自动调节进入其中的冷热水混合比例，保持出水温度的恒定。
在图中，假设高温进水温度90℃，我们需要的地暖进水温度是45℃，那么整个调节过程是这样的：设定恒温混水阀出水温度45℃以后，进入分水器水温45℃，经过地暖盘管散热降温之后回水温度假设35℃。
在屏蔽泵正常工作的前提下可以保证恒温混水阀出口处压力低于回水管道中的压力，恒温混水阀根据出水温度的变化自动分配热水进口部分的90℃高温水和35℃低温回水的比例，保持出水温度在45℃。
需要调节供水温度时直接调整温度调节旋钮，合适的水温正好保持地面温度在适当的范围内，保持最佳的舒适度和节能效果，进回水温度可以通过相应的温度表观察到。
另外一种具有回水温控的降温系统，是在回水管道出水口处安装有恒温排水阀，当设定好排水温度后，会自动根据温度变化调节流量开度，温度降低增大排水口开度，温度升高关小排水口开度，从而维持排水温度在设定值。
电动三通阀结构与上面工作类似，只是将恒温混水阀替换成由温度控制器控制的电动三通阀，在此不再详述。
地暖混水降温装置
地暖混水降温装置为了保证地暖系统的舒适性、安全性和管材的使用寿命，规范约束低温热水地面辐射供暖系统采用供水温度最高60℃，当供水温度超此限制时必须采用换热或混水降温措施。
一、地暖混水降温装置的作用目前我国采取集中供热或小区集中供热系统的大都是针对散热器采暖用户设计的，一般供给用户的水温在70℃～90℃，远高于地暖要求的水温，因此不能直接用于地暖。
壁挂炉供暖虽然可以调节水温到地暖设计使用温度，但其设计温度和流量通常是按照散热器采暖进行的，直接用于地暖时，低温运行存在频繁启动、低效、烟气低温露点酸腐蚀、换热器表面结露等影响循环水流量不足导致供热功率下降的问题，而与换热器或地暖混水降温装置等配合将会达到更好的效果。
全新的混水系统，既经济方便地实现了供暧系统的单独温度控制。
又可以使地面辐射供暧与散热器供暧共用一个高温热源，不需要再为地暧单独建立低温热源。
系统采用比例混合调节一次高温水与二次低温水的混合比例，将符合要求的混后水供加热盘管使用。
地暖混水降温装置通过高温供水与部分低温回水混合，将高温差小流量的热水转换成低温差大流量的循环水，其主要作用是提高地暖系统使用的安全性和舒适性，节能效果是次要的。
水地暖系统通过间歇运行调节、水温质调节和流量调节手段，实现温度控制分热源控制、水温控制和室温控制。
技术规范也强调：低温热水地面辐射供暖系统应在热源处设置供热温度调节控制装置。
而控制地面温度最好的方式就是调节供水温度，而不是调节供水流量,完整的温控系统应有水温度控制装置，如混水控制，对某些区域的温度控制可考虑流量控制。
二、地暖混水降温装置的工作原理地暖混水降温系统是目前解决高温水源地暖用水的方式之一，是利用地暖散热后的低温回水与高温供水相混合来提供适当温度的供暖水，与其他降温方式相比具有简单、方便、温度稳定等突出优点。
混水降温装置中的核心部件：混水循环泵(家用通常选屏蔽泵)、混水部件、温控阀、温度传感器及过温保护器等。
供热系统混水装置的经济型及优化节能控制问题探讨
供热系统混水装置的经济型及优化节能控制问题探讨在目前比较新的供暖方式中，分布式冷热输配尤为惹眼，在实现水力平衡的同时，还能够节电，与之相关的还有一个分布式混水系统的概念，这两个概念大家往往对于他们的区别不是特别明确，甚至认为分布式冷热输配就是分布式混水系统，在这里将重点讲述分布式混水系统的特点，以及分布式混水系统能给未来供暖的节能带来哪些可能性。
众所周知：当管网比摩阻相同时，分布式循环水泵的设计方案与传统设计方案相比，水泵扬程基本相等。
水泵电机装机电量的节省，主要体现在流量的选择上。
对于传统设计方法，由于循环水泵设置在热源处，其循环流量必然是系统的总设计流量，这就造成系统循环水泵的电功率，远大于实际需要的数值，其结果是在系统的近端热用户形成过量的资用压头，以至于不得不加装流量调节阀进行节流，造成大量电能的无谓浪费。
中国暖通界大师石兆玉教授在《供热系统分布式变频循环水泵的设计》一文中，就分布式变频混水泵的节电优势，做过详细的分析论证：一般分布式变频循环水泵的供热系统，其水泵装机容量与传统设计方案相比，节电1/3；而分布式混水泵供热系统，其装机节电量为2/3。
若在运行期间，采用变频变流量调节，则全系统节电85%左右，优势更为显著。
分布式混水泵节电的原因，主要是能更多的消除管网在热媒输送过程中的无效电耗，进而提高了管网的输送效率。
采用分布式混水泵系统，最大的特点是减少了一次网的设计循环流量（增大了供、回水温差，对于高温水供热更是如此）。
采用分布式混水泵系统，不但避免了上述电能的浪费，而且大大降低系统一次网总的循环流量，从而实现在最小的耗电功率下达到最大供热量的输送，这是分布式混水泵节电的根本原因。
分布式混水泵连接方式的另一优势，是能灵活适应热用户的各种不同采暖方式的需求。
近年来，除散热器采暖方式外，空调热风。
采暖，地板辐射采暖等形式大量涌现。
散热器采暖需要较高的二次网设计供水温度（一般应在85℃以上，供、回水设计温差为20~25℃）；空调热风采暖，二次网供、回水设计温度为60/50℃；地板辐射采暖，二次网供、回水温度以45~50/35~40℃为宜。
地暖采暖,暖气片地暖混装,混水中心装置不可或缺。
地暖采暖,暖气片地暖混装,混水中心装置不可或缺。
地暖采暖,暖气片地暖混装,混水中心装置不可或缺。
2013年03月17日谈谈混水装置在供暖系统中发挥的到底是什么作用我公司在和客户谈到暖气配置时候都会有很多业主问混水在系统里是干嘛用的？或者问做混水装置和不做混水装置的区别？如果不是专业人士哪有人知道混水中心具体是干嘛的呀！后来接触多了就对这个多少还是有些了解的。
有些业主比较谈谈混水装置在供暖系统中发挥的到底是什么作用我公司在和客户谈到暖气配置时候都会有很多业主问混水在系统里是干嘛用的？或者问做混水装置和不做混水装置的区别？如果不是专业人士哪有人知道混水中心具体是干嘛的呀！后来接触多了就对这个多少还是有些了解的。
有些业主比较细心，家里在打算安装暖气的，都会到网上事先做下了解，有备无患嘛有的公司在咨询时，是免不了要到谈配置问题的，就算这样也很少谈到混水这块就算谈到也会带过的，各行各业都会出现竞争有竞争的地方就会出现这样的乱象为了减少客户源流失成本，完成任务这都是些不入流的公司做的事，但这样这就害苦了消费者这种事大家在日常生活中都会遇到。
至少还是要遵守下职业道德滴！我再说就跑题了呵呵呵…混水装置说百了就是80℃多的水和冷水搅和下变成温水保护下埋在地下的的管道和炉子，保证暖气温度均衡，别那么快退休滴！作为消费者花了几万块既然装了就要保证能用并且用的舒服呀！不然买那玩意儿干嘛？又不是嫌钱割手，大家说是不是这理？想要装暖气的，又不想被坑的就来看下下面混水中心在供暖系统里是干嘛的吧！这里面都可以找到答案。
混水装置的优越性：地暖混水装置作用是我目前知道解决高温热源安装地暖的最有效方法，是利用地暖散热后的低温回水与高温供水相混合来提供适当温度的供暖水，与其他降温方式相比那就简单、方便、温度稳定的多。
混水在采暖中的作用：地暖混水装置可使地暧与暖气片供暧共用一个热水热源，也就不用再麻烦的为地暧系统单独做个低温热源。
地暖的混水降温装置主要是通过高温供水和部分低温回水相互混合，将高温差小流量的热水转换成低温差大流量的循环水，它主要作用是保证提高在地暖系统使用过程中的安全性和舒适性，并且还要确保节能。
常用地暖温控混水系统分析
常用地暖温控混水系统分析地暖是一种通过在地板或墙体上铺设密集的管道来进行取暖的系统。
地暖温控混水系统是地暖系统中的一个重要组成部分，它通过控制冷热水的混合比例，来达到调节室内温度的目的。
下面将对常用的地暖温控混水系统进行分析。
常用的地暖温控混水系统包括两管制混水系统和四管制混水系统。
1.两管制混水系统：两管制混水系统由供暖热源（如锅炉或热水器）、温控阀、混水阀和地暖供水管组成。
该系统中，冷热水通过供水管进入温控阀和混水阀。
温控阀通过感知室内温度来自动调整回水温度，以达到室内温度控制。
混水阀根据温控阀调节的回水温度和外界的冷热水温度来控制混水的比例，以达到所需的地暖供水温度。
2.四管制混水系统：四管制混水系统在两管制混水系统的基础上增加了回水管。
该系统由供暖热源、温控阀、混水阀、回水阀和地暖供水、回水管组成。
回水阀对回水管进行控制，通过调节回水量来影响地暖供水的温度。
温控阀感知室内温度，调节混水阀和回水阀的开关程度，以控制地暖供水和回水温度的均衡性。
两管制混水系统和四管制混水系统各有优劣。
两管制混水系统相对简单，结构简洁，成本相对低廉，适用于小型地暖系统。
但由于回水与供水之间没有阀门进行调节，地面温度分布可能不均匀，部分区域较冷或较热。
四管制混水系统相对复杂，结构复杂，成本略高。
但通过回水阀的调节，可以达到更均匀的地面温度分布，提升舒适度。
除了以上两种常用混水系统，还有一种常用的混水系统是三管制混水系统。
三管制混水系统和四管制混水系统类似，只是没有回水阀，通过温控阀和混水阀的协调来控制地暖供水和回水温度的均衡性。
该系统适用于中小型地暖系统。
总体来说，不同的地暖温控混水系统适用于不同大小规模的地暖系统，选择合适的混水系统可以提供更好的取暖效果和舒适度。
在选择混水系统时，需考虑系统的成本、地暖供水温度控制的精度要求和地暖系统的大小。
地暖混水系统工作原理及安装方法分析
地暖混水系统工作原理及安装方法分析混水降温系统的工作原理：供暖水进入混水系统管道。
混水控制中心（以下简称控制中心）通过二次供水温度传感器对水温进行监测，并根据设定的混合水温，确定当前进水与回水的合流比例。
从而发出指令到混水调节阀，调整到一定开度。
并带动阀的开度变化，实现二次供水水温德有效控制并达到设定水温。
当混水温度高于设定温度时，控制中心发出指令控制混水调节阀逐步调节热源热水进入流量，同时增加混水调节阀回水端流量从而形成降温程序混合水，再由系统增压泵充分混合加压，送至辐射散热端。
如果在一个调节周期内混水的温度仍高于设定温度时。
控制中心会继续发出指令，逐步调节进水和回水的混合比例如果混合水的温度保持在设定范围，混水阀将停止动作，保持当前阀的开度不变。
当混水温度低于设定值时，控制中心将发出反方向控制指令。
通过对地面采暖供水温度的控制，经过混水系统后的理想温度的混合水，既可以达到供给房间地面采暖的真正舒适.节能效果，又能避免高温水进入地面管道，引起不必要的地板、管材及相关设备的损坏，还能避免能源浪费等情况的发生。
系统保养1：定期清理过滤器：特别是集中供热用户，如果发现水温无法升高，首先检查过滤器。
根据水质情况每月或者更短清理一次。
2：停止供暖后务必断开控制器电源，防止夏季高温无水於启动损坏水泵。
3：每年首次供暖前，先拧开屏蔽泵顶部白色排气螺钉，用一字螺丝刀活动转子，消除卡涩。
4：系统供暖停止后应先关温控器再断掉电源供电。
5.在停电情况可以按下混水阀执行器上的手柄可以根据温度左右人工调节。
地暖降温装置简易故障处理方法：安装方法：1：系统各部件结构请参考示意图所示，以下提到的各部件具体位置不再详述。
2：因集中供热水源较脏及便于维修，系统进水口前必须加过滤器，进回水管都需加装球阀。
3：系统连接如图所示，一次供水口在左上方，二次回水口在左下方；右上方二次供水口，右下方一次回水，装反进回水系统无法正常工作。
4：分水器间距如果和混水器不配套，需将支架替换成本系统（本系统支架为210MM）配套提供的支架，也可用软管连接。
地暖混水器详细介绍
JF-408智能型地暖混水器简介：JF-408智能型地暖混水器采用智能控制器和电动四通阀联动检测混合水温度及调节比例的一种装置。
高温进水由一次端进入电动四通阀，电动执行器根据智能温控器（微电脑）信号微调四通阀开度，在90度范围内进行流量调节，部分一次系统高温水和二次系统低温回水按比例进行混合，混水后的水温，始终保持在设定的温度值，无论一次高温热水水温变化还是地板采暖热负荷变化，电动四通阀始终自动调节进水比例来维持设定的温度。
JF-408地暖混水器的优势：能够保持水力平衡，四通混水能够平衡一次系统的流量，无论二次系统是否使用一次系统高温水，以及使用多少量的高温水，一次系统流量均恒定不变，因此四通地暖混水器是地暖混水器里最理想的混水方式，也是唯一可以用在壁挂炉混装系统里的地暖混水器（中国南方市场有地暖和散热器混装），它具有多功能集合为一体，使用于集中供暖或锅炉供暖系统，可轻松实现地暖和散热器同时供暖的个性化要求；具有缺水及防冻保护功能，流量大、阻力小、流量比列实时调节精度高、混合充分水温恒定以及工作稳定、安装便捷等突出特点。
混水温控器是专门用于控制地暖降温装置系统中的控制设备，采用比例积分控制原理，精确调节控制阀门开度与对应温度变化，可实现阀门开度与热量值比例调节。
控温范围：5℃-85℃控温精度：±1℃~5℃。
壁挂炉唯一配套地暖混水器：如采用燃气壁挂炉为热源，散热器和地暖混装，由于壁挂炉的一次流量恒定，所以如采用其它地暖混水器，二次流量不恒定，容易造成壁挂炉震动，频繁熄火等不良现象。
相对于集中供暖系统，两通地暖混水器、三通地暖混水器一次热源侧都是变流量运行，会导致用户抢水现象。
而四通混水一次热源侧是定流量系统，不改变热源侧的运行工况。
九菲地暖混水器工作原理：本系统采用德国最新一代比例积分技术，当锅炉水（或集中供暖热水）进入地暖混水器管道，混水控制中心通过进水温度传感器对水温度进行检测，并根据设定的混合水温度，确定当前进水与回水的合流比例，从而发出指令到混水调节阀门，调整到一定开度，并带动阀门的开度变化，实现出水水温的有效控制；当混水温度高于设定温度时，控制中心发出指令控制混水调节，逐步调节热源热水进入流量，同时增加混水调节阀回水端流量，从而形成降温程序混合水，再由系统增压水泵充分混合加压，送至辐射散热端。
谈浑水中心在供热系统中的应用
谈浑水中心在供热系统中的应用发布时间：2021-01-27T09:10:52.110Z 来源：《城镇建设》2020年第31期作者：蔡燕[导读] 供热系统属于暖通空调系统的一种，其经常应用于宾馆、医院、写字楼、体育馆、学校及民用住宅中。
蔡燕丹佛斯（天津）有限公司摘要：供热系统属于暖通空调系统的一种，其经常应用于宾馆、医院、写字楼、体育馆、学校及民用住宅中。
我国由于地域辽阔，南至热带，中部横跨亚热带，而北部则与寒带接壤，因此南北气候差异巨大。
而目前我国北方主要采用政府集中供热的方式，由城市管网将这些热水输送至各个小区，小区再分配给每个用户。
而长江以南的地区却完全不同，由于冬季温度较高他们并不属于集中供暖范围，对于舒适度要求较高又有条件的家庭就必须自己安装小型家庭式供暖系统，而这些供暖系统肯定少不了热源设备，比如壁挂炉。
无论是中国的北方还是南方，也无论是管网集中供暖还是自己安装的小型供热系统，他们都是将加热后的热水输送至每个房间进行散热取暖的，而我们主要的终端散热设备有两大类：散热器和地暖。
地暖相对散热器来说进入中国较晚，但由于其拥有更高的舒适度目前已被越来越多的人所青睐，应用范围也越来越广，而我们今天要谈的正是地暖系统中浑水中心的应用。
关键词：浑水；供热系统一、地暖系统是将主管路中的热水通过分集水器将热介质分送至建筑物的各个房间，房间内的地板下都安装有散热盘管，热介质通过散热盘管进行散热，从而提高室内温度。
在实际的应用中，从热源直接输送来的热水温度都较高，如果直接将这些热水输送到分集水器然后分配到各个房间进行散热，地板及室内温度均会过高，严重影响舒适度。
另外，较高温度的介质对分集水器及室内地板下的散热管的寿命都有很大的影响，同时也不够节能。
这时就需要一套浑水中心，而浑水中心的作用就是将集水器的回水与热源输送过来的热水进行混合，混合后的水再次进入分水器进行各个房间的分送，从而达到舒适的房间温度。
同时也因集水器的回水再次利用进行循环分配散热而实现了节能。
浅析混水降温装置在地暖系统中的应用及存在的问题
文 章编 号 ：０ ５ ６ ３ （０ １ １ — １ １０ １０ — ０ ３２ １ ）２ ０ ９ — ３
Ｓ ＩＴ Ｃ Ｎ ＯＲ ＴＯＮ Ｄ Ｖ Ｌ Ｐ Ｎ Ｃ— Ｅ Ｈ Ｉ Ｆ ＭＡ Ｉ Ｅ Ｅ Ｏ ＭＥ Ｔ＆Ｅ Ｏ ＭＹ Ｃ ＮＯ
２１年 ０ １
第２ 卷 １
第 １ 期 ２
ｉ ｈｅ Ｌａ ｏ ｆＥｎ ｉ ｅ ｉ ｇ Ｃｏ ｔ ｏ ｔ ｒ ｎ ｔ ｙ ｕｔｏ ｇ ｎｅ ｒ ｎ ｎ ｒ ｌ Ｎｅ ｗｏ ｋ
Ｌ ｅ， ｎ － ｎ Ｉ ｉＨＥ Ｑｉｇｆ ｇ Ｆ ａ
ＡＢＳ ＴＲＡＣＴ：Ｔｈ ｓｐａ ｒｅ ｐ ｕ ｄｓｔ ｅ ｔｐｅ ，ｕｎ ｔｏ ｎ ｈ ｒ ｃｅ ｉｔｃ ｆｔ ｅｅ ｇ ｎ ｅ ｎ ｏ ｔｏ ｅｗｏ ｋ ａ ａｙ ｅ ｈ ｉ ｐｅ ｘ ｏ ｎ ｈ ｙ ｓ ｆ ｃ ｉｎｓａ ｄ ｃ ａ ａ ｔ ｒｓｉ ｓｏ ｈ ｎ ｉ ｅ ｒ ｇｃ ｎ ｒ ｌｎ ｔ ｒ ， ｎ ｌ ｚ ｓｔ ｅ ｉ ｂｅ ｃ ｍａ ｋ ｎ ｔ ｅ ｅ ｔ ｂ ｉｈ ｎｔｏ ｈ ｎ ｉ ｅ ｒｎ ｏ ｔｏ ｅ ｗｏ ｋ，ａ ｄ ｐ ｔ ｏ ｗａ ｄ ｓ ｍｅ ｃ ｎ ｒ ｔ ｔ ｐ ｆｅ ｔｂｌ ｈｉ ｇ ｎ ｈ ｒ ｓｉ ｈ ｓａ ｌｓ ｍｅ ｆｔ ｅ ｅ ｇ ｎ ｅ ｇ ｃ ｎ ｒ ｌｎ ｔ ｒ ｉ ｎ ｕ ｓｆ ｒ ｒ ｏ ｏ ｃ ｅｅ ｓｅ ｓｏ ｓａ ｉ ｎ ｓ ｔ ｎｇｎｅ ｒｎ ｏ ｔｏ ｅｗｏ ｋ ｗｈ ｃ ａ ｏ ａ ｔｃ ｌ ａ ｕ ｓｆ ｒｇ ｄ ｎ ｈｅｌｙ ｕ ｆｔ ｅｅ ｇ ｎ ｅ ｎ ｏ ｔｏ ｅｗｏ ｋ． ｈｅｅ ｉ ｅ ｇ ｃ ｎ ｒ ｌｎ ｔ ｒ ， ｉ ｈ ｈ ｓｓ ｍｅｐｒ ｃ ｉａ ｌ ｅ ｏ ｕｉ ｉ ｇｔ ａ ｏ ｔ ｈ ｎ ｉ ｅ ｒ ｇ ｃ ｎ ｒ ｌｎ ｔ ｒ ｉ ｖ ｏ ｉ ＫＥＹ ＯＲＤＳ：ｅ ｉ ｅ ｒｎ ｏ ｔｏ ｅｗｏ ｋ； ａ ｏ ｔｏ ｏ ｔｏ ｅ ｗｏ ｋ； ｅ ｃ ｍａ ｋ Ｗ ｎｇｎ ｅ ｇ ｃ ｎ ｒ ｌｎ ｔ ｒ ｌｙ ｕ ｆｃ ｎ ｒ ｌｎ ｔ ｒ ｂ ｎ ｈ ｒ ｉ

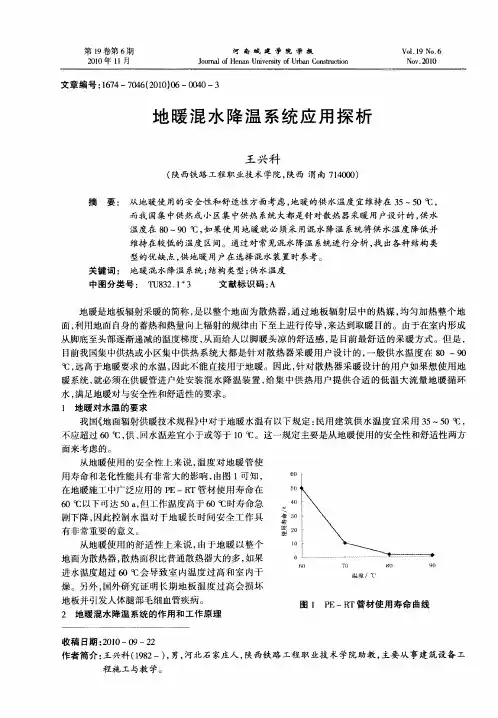

地暖混水降温系统应用探析
地暖混水降温系统应用探析
王兴科
【期刊名称】《河南城建学院学报》
【年(卷),期】2010(019)006
【摘要】从地暖使用的安全性和舒适性方面考虑,地暖的供水温度宜维持在35～50 ℃,而我国集中供热或小区集中供热系统大都是针对散热器采暖用户设计的,供水温度在80～90 ℃,如果使用地暖就必须采用混水降温系统将供水温度降低并维持在较低的温度区间.通过对常见混水降温系统进行分析,找出各种结构类型的优缺点,供地暖用户在选择混水装置时参考.
【总页数】3页(P40-42)
【作者】王兴科
【作者单位】陕西铁路工程职业技术学院,陕西,渭南,714000
【正文语种】中文
【中图分类】TU832.1+3
【相关文献】
1.浅析混水降温装置在地暖系统中的应用及存在的问题 [J], 柳建芬
2.混水降温技术在地板辐射供暖系统中的应用研究 [J], 袁尚科;赵子文;王宏东
3.低温地板辐射采暖系统的混水降温 [J], 常珠
4.散热器采暖系统中局部地板辐射混水降温装置的设计 [J], 李述伟
5.M6比例积分混水节能中心在地暖中的应用 [J], 陈立楠;郑巧
因版权原因，仅展示原文概要，查看原文内容请购买。
