500kV线路保护介绍

合集下载

500kV线路保护

500kV线路保护
▪ 其中:φ为a,b,c三种相别,T为20ms
▪ △iφ——为相电流突变量
▪ △IT——为相电流不平衡量的最大值 ▪ 当任一相电流突变量连续三次大于启动门坎时,保护启动。
▪ (2)零序电流辅助启动元件
▪ 为了防止远距离故障或经大电阻故障时相电流突变量启动元件灵敏度 不够而设置。该元件在零序电流大于启动门坎并持续30ms后动作。
I I I
S
0
O
0
MK
I I
CDMAX
WI
▪ 其中分别为本侧零序电流和对侧零序电流,为差流最大相的相电流, I断M线K相为即预为定差的流门最坎大值相(1。0%In),IWI为无电流门坎。由以上判据识别出的
▪ 本判据简单可靠,对于负荷电流大于IMK时的CT断线相能准确检出,此 时非断线相差动继电器仍可正确动作。
▪ 3、 PSL 603G启动继电器的闭锁措施(双AD模件)
▪ PSL 603G改进型取消了“三取二”启动回路。增加了一块AD模件,构 成双AD回路。交流模拟量分别引入两个AD模件,由独立的数据采样回 路进行转换,其中一块AD模件的数据送给保护,完成保护功能,另一块 AD模件以“逻辑与”的方式和保护模件的启动回路构成启动继电器开放 回路。只有两块AD同时启动,保护才能出口,这样可以增强保护的可靠 性。
▪ 动作电流:
ICD IM IN IK
▪ 制动电流:
IR IM IN
▪ 因为 I CD I R 继电 器动作。
▪ 凡是在线路内部有流 出的电流,都成为动 作电流。
M IM
IN N
IK
线路外部短路
▪ 动作电流:
ICD IM IN IK IK 0
▪ 制动电流:
I R IM IN IK IK 2 IK

500kV线路保护、500kV开关保护说明

500kV线路保护、500kV开关保护说明

500kV 线路保护、500kV 开关保护说明500kV 线路保护500kV 线路保护配置说明:500kV 线路保护配置两套完全独立的、全线速断的ALSTOM P546数字式分相光纤差动主保护。

每一套线路保护均具有完整的三阶段式相间和接地距离ALSTOM LFZR111作为后备保护。

ALSTOM P546数字式主保护功能说明:分相差动特性差动保护的基本动作原理是计算进入一个保护段的电流和离开的电流之间的差值。

当差值超过某一整定值时,保护启动。

在外部故障的情况下,由于CT 饱和,也有可能产生差动电流。

为保证在穿越故障条件下的稳定性,继电器采用了制动技术。

差动电流指进入保护区电流的向量和。

电流制动量是指每个线端测量电流的平均值。

它等于在每一个终端电流的标量和除以2。

电流向量的时间同步:为了计算输电线两端的差动电流,必须保证每一个线端的电流采样值是同一时刻的。

这可以通过线端间通道传输延时的连续计算来实现,例如图所示的二端系统两个同样的继电保护设备,A 和B 在电线两端。

继电器A 在时间tA1、tA2等时对其电流信号进行采样,继电器B 在时间tB1、tB2等时进行采样。

注意,由于采样频率的微小偏移,端点端点数字通信连接采样时间传输延时电 流 向量电 流 向量继电器A 瞬时采样值 继电器B 瞬时采样值从继电器A 到B 的传输延时 从继电器B 到A 的传输延时 tA1信息到达继电器B 和 tB3发送的时间间隔tB3信息到达继电器A 的时间 TA1信息到达继电器B 的时间 继电器A 对tB3的采样时间一般来说两端的采样时刻不会一致或存在某种固定关系。

A接收的最后时标(即tA1)和延时时间td,即接收到信息时刻tB*与采样时间tB3的时间差,td=(tB3-tB*)。

经传输延迟时间tp2之后,信息到达A端。

其到达时间被继电器A记录为tA*。

,继电器A 能根据回送时间标签tA1测算所有流逝时间(tA*-tA1)。

(整理)500kV线路保护.

(整理)500kV线路保护.

500kV线路保护培训一、基本概念1、主保护:满足系统稳定和设备安全要求,能以最快速度有选择地切除故障的保护。

2、后备保护:当主保护或开关拒动时,用以切除故障的保护。

分近后备和远后备。

近后备:故障元件自身的后备保护动作切除故障。

(失灵保护)远后备:相邻元件的保护动作切除故障。

3、辅助保护:补充主保护和后备保护性能,或当主保护和后备保护退出时用以切除故障的保护。

(短线保护、开关临时过流保护)二、3/2接线的特点(针对保护)1、一条出线对应两个开关线路保护CT采用和电流有重合闸优先问题中间开关同时和两条出线(主变)有关联线路发生故障时,必须跳开两个开关才能切除故障点2、线路保护比母线保护重要500kV线路PT接于线路刀闸外侧,因此保护所需电压无需进行电压切换500kV母线PT只安装在A相,用于开关检同期;而500kV 线路PT采用A、B、C三相。

500kV母差保护无母线复合电压闭锁条件,只要差动元件动作,即可出口跳闸,切除所有连接在该段母线上的开关。

由于采用3/2接线方式,因此当母差保护动作切除所有连接在该段母线上的开关,并不影响对线路的供电,因此500kV母差保护应保证其可靠性,一旦母差保护拒动,则后果不堪设想。

3、有出线闸刀的接线方式需配置短线保护保证在线路停运而开关完整运行的特殊方式下,引线范围内发生故障,有快速保护动作切除故障。

三、500kV线路保护介绍(一)通道介绍500kV通道按类型可分为:1、载波通道采用相—相耦合,一般取A、B两相。

载波机工作原理采用移频键控方式,即:正常发监频,故障时,频率跃变,发跳频,通道中传送的为允许信号。

载波通道按照通道传输延时又可分为快速通道和慢速通道。

(1)慢速通道:传输远方跳闸信号的通道(2) 快速通道传输线路保护允许信号的通道。

当线路发生AB相间故障时,由于载波通道的高频加工设备是A、B相-相耦合,故通道中的允许信号无法传到对侧,这种特殊方式下,载波机监频消失,同时无法受到跳频,则载波机将发送UNBLOCKING命令150ms,保护装置此时若判为正方向相间故障,则高频保护快速动作。

500KV线路保护二次回路介绍

500KV线路保护二次回路介绍

500KV线路保护二次回路介绍以500KV石岗线为例。

石岗线的保护配置为:第一套保护为L90光纤差动保护,屏内包括L90差动保护装置、LPS后备保护装置、WGQ-871过压远跳装置;第二套保护为WXH-802A高频保护,屏内包括WXH-802A保护装置及WGQ-871过压远跳装置。

断路器保护配置为RCS-921A保护装置,短引线保护配置为RCS-922保护装置。

一、TA二次电流回路500KV系统一般为一个半断路器接线,接入线路保护的电流为边开关(5043)TA与中开关(5042)TA相应二次绕组的和电流,如图(一)所示,5043TA的第一组二次绕组与5042TA 的第一组二次绕组电流分别从各自TA端子箱引入到第一套保护屏,相同相别接入保护屏的同一端子,进行矢量和后提供给L90主保护、LPS后备保护、871过压远跳装置、5043断路器保护屏内的922A短引线保护、稳控A屏,路最在故障录波屏短接。

对第二套线路保护,交流电流回路为5043与5042TA的第二组二次绕组分别从各自TA端子箱引人到WXH-802A 保护屏,相同相别回路接入到保护屏的同一端子,进行矢量和后进入WXH-802A保护保护装置、5043保护屏内的第二套短引线保护装置,最后电流回路的末断在稳控B屏内短接。

1n WXH-802A20nWGQ-871 500KV石岗线交流电流WXH -8001nL902nLPS20nWGQ-871图(一)注意事项同220KVTA二次回路,特别注意其N回路唯一的接地点设在L90保护屏N回路和电流处。

二、TV二次电压回路在500KV 系统中,设置线路专用三相CVT ,不同于220KV 系统的母线上所有出线均共用母线CVT 二次电压的模式。

500KV 母线只设A 相CVT ,其二次电压回路主要用于测量及同期。

图(二)为石岗线第一套保护CVT 二次交流电压连接图,由图可知, CVT 二次回路连接情况为:线路TV 端子箱——保护屏,经交流快分开关4ZKK 、5ZKK 、6ZKK 后分别提供给L90、LPS 、WGQ-871保护装置。

500KV变电站保护配置

500KV变电站保护配置

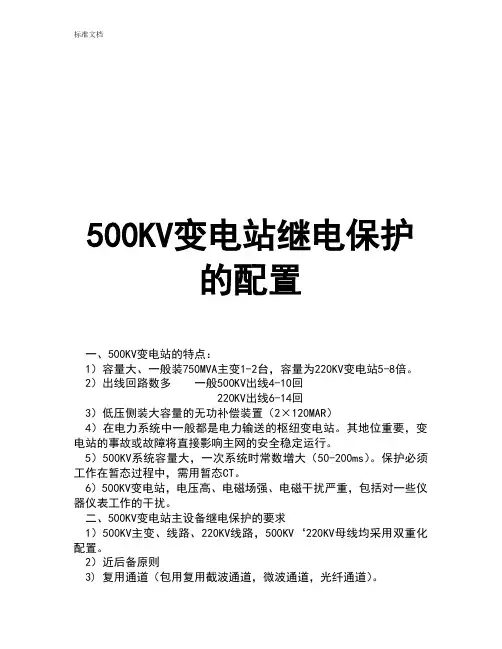

500KV变电站继电保护的配置一、500KV变电站的特点:1)容量大、一般装750MVA主变1-2台,容量为220KV变电站5-8倍。

2)出线回路数多一般500KV出线4-10回220KV出线6-14回3)低压侧装大容量的无功补偿装置(2×120MAR)4)在电力系统中一般都是电力输送的枢纽变电站。

其地位重要,变电站的事故或故障将直接影响主网的安全稳定运行。

5)500KV系统容量大,一次系统时常数增大(50-200ms)。

保护必须工作在暂态过程中,需用暂态CT。

6)500KV变电站,电压高、电磁场强、电磁干扰严重,包括对一些仪器仪表工作的干扰。

二、500KV变电站主设备继电保护的要求1)500KV主变、线路、220KV线路,500KV‘220KV母线均采用双重化配置。

2)近后备原则3) 复用通道(包用复用截波通道,微波通道,光纤通道)。

三、500KV线路保护的配置1、500KV线路的特点a)长距离200-300km ,重负荷可达100万千瓦。

使短路电流接近负荷电流,甚至可能小于负荷电流例:平式初期:姚双线在双河侧做人工短路试验。

姚侧故障相电流仅1200多A。

送100万瓦千负荷电流=1300Ab)500KV线路有许多同杆并架双回线,因其输送容易大,发生区内异名相跨线故障时,不允许将两回线同时切除。

否则将影响系统的安全运行,线路末端跨线故障时,首端距离保护,会看成相间故障。

c)500KV一般采用1个半开关接线,线路停电时,开关要合环,需加短线保护。

d)线路输送功率大,稳定储备系数小,要保证系统稳定,要求保护动作速度快,整个故障切除时间小于100ms。

保护动作时间一般要≤50ms。

(全线故障)e)线路分布电容大500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。

线路空投时,未端电压高。

要加并联电抗器,并联电抗器保护需跳对侧开关,需加远方跳闸保护。

f)500KV线路一般采用单相重合闸,为限制潜供电流,中性点要加小电抗器2、配置原则:1)500KV线路保护配置原则:设置两套完整、独立的全线速动保护,其功能满足:每一套保护对全线路内部发生的各种故障(单相接地、相间短路,两相接地、三相短路、非全相再故障及转移故障)应能正确反映每套保护具有独立的选相相功能,实现分相和三相跳闸,当一套停用时,不影响另一套运行。

330-500kv中性点直接接地电网线路保护

330-500kv中性点直接接地电网线路保护

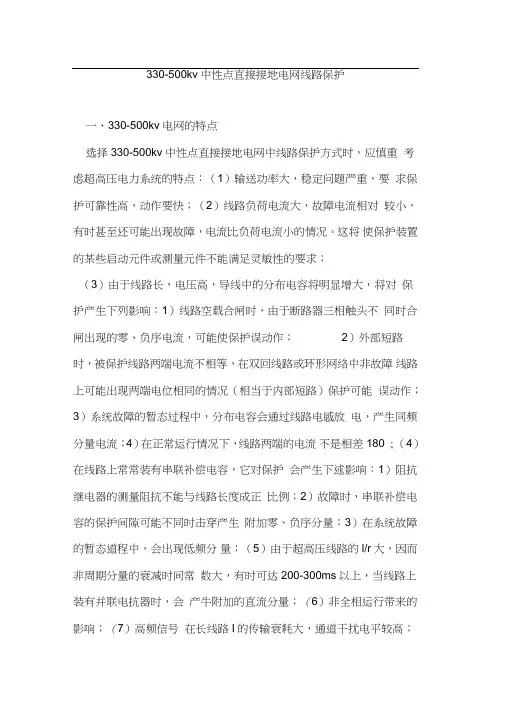

330-500kv中性点直接接地电网线路保护一、330-500kv电网的特点选择330-500kv中性点直接接地电网中线路保护方式时,应慎重考虑超高压电力系统的特点:(1)输送功率大,稳定问题严重,要求保护可靠性高,动作要快;(2)线路负荷电流大,故障电流相对较小,有时甚至还可能出现故障,电流比负荷电流小的情况。

这将使保护装置的某些启动元件或测量元件不能满足灵敏性的要求;(3)由于线路长,电压高,导线中的分布电容将明显增大,将对保护产生下列影响:1)线路空载合闸时,由于断路器三相触头不同时合闸出现的零、负序电流,可能使保护误动作;2)外部短路时,被保护线路两端电流不相等,在双回线路或环形网络中非故障线路上可能出现两端电位相同的情况(相当于内部短路)保护可能误动作;3)系统故障的暂态过程中,分布电容会通过线路电感放电,产生同频分量电流;4)在正常运行情况下,线路两端的电流不是相差180°; (4)在线路上常常装有串联补偿电容,它对保护会产生下述影响:1)阻抗继电器的测量阻抗不能与线路长度成正比例;2)故障时,串联补偿电容的保护间隙可能不同时击穿产生附加零、负序分量;3)在系统故障的暂态道程中,会出现低频分量;(5)由于超高压线路的l/r大,因而非周期分量的衰减时间常数大,有时可达200-300ms以上,当线路上装有并联电抗器时,会产牛附加的直流分量;(6)非全相运行带来的影响;(7)高频信号在长线路I的传输衰耗大,通道干扰电平较高;(8)超高压系统多采用电容式电压互感器,其二次电压个能快速准确地反映一次电压的变化。

二、330-500kv线路继电保护的配置方式主保护是满足系统稳定和设备安全要求,能以最快速度有选择地切除被保护设备和线路故障的保护;后备保护是主保护或断路器拒动时,用来切除故障的保护。

后备保护可分为远后备保护和近后备保护两种。

远后备保护是当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护。

500KV保护情况

500KV保护情况

跳5021、5022,启动5021、5022失灵保 护,启动5021、5022重合闸,启动故障录 波器。(所有延时后备保护闭锁5021、 功能压板:投零序后备保护、投L90纵联差 5022重合闸) 动保护、投后备距离保护、投L90过电压保 护、925通道I投入。 出口压板:跳5021A相出口I、跳5021B相出 口I、跳5021C相出口I、跳5022A相出口I、 跳5022B相出口I、跳5022C相出口I、启 5021A相失灵及重合、启5021B相失灵及重合
二段零序过流保护 (第III段与加速 段) PT断线相间过电流、 零序过电流保护 电流差动保护 零序过电流、过电压 L90光纤差动 L90光纤差动保护装 保护 保护屏 置 过电压、低电压保护
RCS-902超高压线 路成套快速保护装 置
RCS-925故障判别 过电压保护(未投) 装置 收讯直跳(低功率判 据)
5023失灵保护动作后 跳5023、5022、5013 失灵瞬跳5023A相出口I、失灵瞬跳5023A相出口II,失灵瞬跳5023B相出口I、失灵瞬跳 、5001、#2发电机跳 5023B相 出口II、失灵瞬跳5023C相出口I、失灵瞬跳5023C相出口II、失灵跳5022出口 闸,闭锁5022、5023 I、失灵跳5022出口II、失灵启动母差-I、失灵启动母差-II、失灵启动母差二I、失灵 启动母差二II、失灵至发变组切机、三跳启动5023失灵。 、5013、5001的重合 闸,启动故障录波器 两相故障跳三相 单相重合闸 跳本开关 单相接地故障时,实 现一次单相重合闸, 相间故障时,则跳三 相不再进行重合 重合闸出口 重合闸出口
失灵瞬跳5013A相出口I、失灵瞬跳5013A相出口II,失灵瞬跳5013B相出口I、失灵瞬跳 5013B相 出口II、失灵瞬跳5013C相出口I、失灵瞬跳5013C相出口II、5013失灵跳5012 出口I、5013失灵跳5012出口II、失灵启动II母母差-I、失灵启动II母母差-II、失灵 启动II母母差二I、失灵启动II母母差二II、失灵经一线931发远跳、失灵经一线L90发 远跳、三跳启动5013失灵。

220kV(500kV)电网继电保护课件-线路保护

220kV(500kV)电网继电保护课件-线路保护

电网继电保护
17
4.2 保护配置方式——220kV部分 同500kV,两套保护完全双重化: 。一般配置两段零序过流保护,但不作
硬性要求; 强调主保护(纵联保护)的功能特性 。对双母线接线,重合闸、母线电压选
择、断路器防跳及跳闸自保持、断路 器失灵起动装置放在线路保护柜内, 但不双重化; 。其他同500kV部分
电网继电保护
20
6.保护动作时间级差配合
A处故障(N处线路保护1段内): (3)如N站的断路器(5011/5012)失灵或是CT与断路 器之间的死区故障; 如5011失灵,起动N站母线保护0.25s跳该母线上的所有 断路器;如5012失灵, 0.25s起动5013跳闸及远方跳闸 (5032、5033约0.30s跳闸);
电网继电保护
22
6.保护动作时间级差配合
2020年10月11日
电网继电保护
13
500kV厂站保护配置举例
ቤተ መጻሕፍቲ ባይዱ
2020年10月11日
电网继电保护
14
3.1 保护配置原则—500kV部分
——更强调保护的依赖性与速动性,但 也不能失掉安全性,同时满足其他配 置要求;
● 两套全线速动的主保护
● 完善的后备保护
- 三段式相间距离及接地距离
- 反映高电阻接地故障的定时限/反时限零序 方向过流保护
2020年10月11日
电网继电保护
5
1. 保护配置目的
1.1 检测电网中发生的故障 (相间短路、接地短路、断线)
1.2 检测其它异常运行情况 (过负荷、温度过高、压力过高)
2020年10月11日
电网继电保护
6
1. 保护配置目的
1.3 隔离故障,使受区域影响最小 1.4 使设备免受过应力、免受损害 1.5 维持整个电网的安全稳定运行

500KV高压线路保护

500KV高压线路保护
500KV超高压线路保护
教学内容
一、电力系统继电保护的基本知识 二、500KV线路保护的配置
知识点
三、线路保护装置的简介及运行操作
一、电力系统继电保护的基本知 识
• (一)电力系统运行有如下特点: • 1、电能的生产,输送和使用必须同时进 行。 • 2、与生产及人们的生活密切相关。 • 3、暂态进程非常短,一个正常运行的系 统可能在几分钟,甚致几秒钟内瓦解。
直流电源
组跳闸线圈
主后保护与开关保护
主后保护
纵差保护 距离保护 零序电流保护
失灵保护
开关拒动时,由失灵保 护切除故障。
开关保护
自动重合闸
保护死区或断路器拒动 时,用来切除故障的保护。 单相重合闸
500KV与220KV线路保护区别
3/2接线线路CVT与避雷器为三相 500KV线路保护单独配置开关保护
1QF
输电线路 高频阻波器
耦合电容器
2QF
N

接 地 开 关
T
结合滤波器
雷 器
继电 部分
G R
高频电缆
高频通道部分
G R
继电 部分
(一)阻波器的作用
阻止高频电流外流,以免产生不必要的损耗和造成对其他高频通道的 干扰。但不影响工频电流的传输。阻高频,通工频。
(二)耦合电容器的作用
将发信机发出的高频电流送至高压输电线路,并使对端送来的高频电 流进入收信机。
一、电力系统继电保护的基本知识
• 3.2 电力系统故障的类型
• • • • • (1)单相接地故障 D(1) (2)两相接地故障 D(1.1) (3)两相短路故障 D(2) (4)三相短路故障 D(3) (5)线路断线故障

500kV开关保护

500kV开关保护

500kV开关保护培训一、500kV开关保护原理介绍500kV开关保护一般是由失灵保护、自动重合闸以及短线保护(可选)三部分构成,下面将对这三部分分别介绍:(一)失灵保护装置500kV开关失灵保护与200kV开关失灵保护的区别:200kV开关失灵保护的动作逻辑如下:以国网公司最新典型设计为例,220kV开关配置两套完整的失灵保护,220kV双重化线路保护中的每一套均起动两套失灵保护,以保证单套保护停用时两套失灵保护仍可完整投入运行。

第一套失灵保护的失灵电流判别元件取自专门的失灵电流判别装置(该装置一般与第二套线路保护同组在一面屏上),第二套失灵保护的失灵电流判别元件取自220kV母差保护:控制每一套失灵保护投退的压板在母差保护屏上。

A:第一套失灵保护逻辑TJTJ A21L ATJ B11TJ B21L BTJ C11 跳母联TJ C21L CTJTJ R21L ABC其中:TJ A11为第一套线路保护出口跳闸起动第一套A相失灵接点TJ A21为第二套线路保护出口跳闸起动第一套A相失灵接点TJ B11为第一套线路保护出口跳闸起动第一套B相失灵接点TJ B21为第二套线路保护出口跳闸起动第一套B相失灵接点TJ C11为第一套线路保护出口跳闸起动第一套C相失灵接点TJ C21为第二套线路保护出口跳闸起动第一套C相失灵接点TJ R11为操作箱第一组三相出口跳闸起动第一套三相失灵接点TJ R21为操作箱第二组三相出口跳闸起动第一套三相失灵接点L A 为A相失灵电流判别元件动作L B 为B相失灵电流判别元件动作L C 为C相失灵电流判别元件动作L ABC 为A、B、C任一相失灵电流判别元件动作B:第二套失灵保护逻辑220kV第二套母差保护装置TJTJTJ B22TJ C12TJ C22TJ R12TJ R22其中:TJ A12为第一套线路保护出口跳闸起动第二套A相失灵接点TJ A22为第二套线路保护出口跳闸起动第二套A相失灵接点TJ B12为第一套线路保护出口跳闸起动第二套B相失灵接点TJ B22为第二套线路保护出口跳闸起动第二套B相失灵接点TJ C12为第一套线路保护出口跳闸起动第二套C相失灵接点TJ C22为第二套线路保护出口跳闸起动第二套C相失灵接点TJ R12为操作箱第一组三相出口跳闸起动第二套三相失灵接点TJ R22为操作箱第二组三相出口跳闸起动第二套三相失灵接点对于500kV 3/2接线方式来说,由于500kV失灵保护按开关配置,因此每个开关保护上均配置了一套失灵保护,失灵保护动作后将联跳相邻开关、远跳本线路对侧开关或启动相邻母线的两套母差保护。

500kV线路保护装置使用说明及压板功能说明(4.3)

500kV线路保护装置使用说明及压板功能说明(4.3)

退出确认-+WXH-803A微机线路保护装置许继电气公司WXH-803A微机线路保护装置2008-01-18 16:48:48差动压板√×√×定值区号:0Uma=61.227V∠0.00Umb=61.227V∠240.00Umc=61.227V∠120.00Ima=0.227A∠0.00Imb=0.227A∠240.00Imc=0.227A∠120.00开始地址:007MNIcdA1=0.007A IcdB1=0.007A IcdC1=0.007A IcdA2=0.007A IcdB2=0.007A IcdC2=0.007A A通道延时 1086ms B通道延时 1086ms距离压板零序压板A通道自环A通道状态B通道自环B通道状态√●●复归CPU1运行CPU2运行告 警TV 断线备 用重合允许跳 A 重 合通道异常备 用跳 B 跳 C 串行口500kV 线路保护装置使用说明及压板功能说明一.线路保护装置说明 1.WXH 系列WXH 系列保护动作跳闸记录调阅方式较为简单,WXH 系列保护装置面板如图:按退出键进入菜单,菜单的树形目录结构如图所示:1.浏浏浏浏浏4.浏浏1.浏浏浏浏2.浏浏浏浏3.浏浏浏浏4.浏浏浏浏1.浏浏浏浏浏3.浏浏浏浏浏浏4.C P U 1浏浏浏浏5.C P U 2浏浏浏浏6.C P U 1浏浏浏浏3.浏浏7.C P U 2浏浏浏浏9.浏浏浏浏10.浏浏浏浏8.浏浏浏浏浏浏11.浏浏2.浏浏1.浏浏2.浏浏浏3.浏浏浏浏4.浏浏浏浏5.浏浏浏浏1.浏浏浏2.浏浏浏3.浏浏4.浏浏浏5.浏浏6.浏浏 1.浏浏浏浏浏浏2.C P U 1浏浏浏浏3.C P U 2浏浏浏浏4.C P U 1浏浏浏浏5.C P U 2浏浏浏浏7.浏浏浏浏6.浏浏浏浏浏浏键盘:浏﹤﹥退出浏确认+-在主画面状态下,按“∧”键可进入主菜单,通过“∧”、“∨”、“确认”和“取消”键选子菜单。

500千伏线路保护介绍

500千伏线路保护介绍

1前言线路分相电流差动保护具有原理简单、工作可靠、选择性好等突出优点,目前在华东电网广泛应用。

2008年1月的冰灾中,许多线路覆冰远远超出线路承受的能力,造成大面积断线或倒塔。

架设在输电线路上的OPGW光缆和ADSS光缆,也遭到极大的破坏。

电网多条线路OPGW光缆(分相电流差动保护通道)因覆冰严重而断线,500kV线路上的光纤电流差动保护因光纤通道中断而被迫退出运行。

对于同时配置两套分相电流差动保护的线路,OPGW光缆断线后,相当于线路两套主保护同时失去。

在这种情况下,如主保护通道无法快速迂回,线路极有可能被迫拉停。

2500kV线路保护介绍2.1保护配置要求2.1.1500kV线路保护配置基本要求对于500kV线路,应装设两套完整、独立的全线速动它保护。

线路主保护按原理分三类:方向高频、高频距离和分相电流差动保护。

主保护双重化;后备保护配置原则:1)、采用近后备2)对相间短路,宜用阶段式距离保护;3)对接地短路,应装设接地距离保护并辅以阶段式或反时限零序电流保护。

(1)主保护:满足系统稳定和设备安全要求,能以最快速度有选择地切除故障的保护。

500kV保护按双重化原则配置。

正常运行时,均有两套完全独立的保护装置同时运行。

两套保护分别经不同的跳闸线圈跳闸;两套保护的直流电源分别取自两组完全独立的直流电源;(2)后备保护:当主保护或开关拒动时,用以切除故障的保护。

分近后备和远后备。

近后备:故障元件自身的后备保护动作切除故障(失灵保护);远后备:相邻元件的保护动作切除故障。

(3)辅助保护:补充主保护和后备保护性能,或当主保护和后备保护退出时用以切除故障的保护。

(短线保护、开关临时过流保护)2.1.2主保护具体配置目前华东电网主保护的配置情况,按原理的不同分为分相电流差动、高频距离、方向高频。

(1)分相电流差动主要有以下型号:ABB : REL561 南京南瑞: RCS-931D(M);国电南自:PSL603;四方:CSC 103A;例如:REL561线路保护以分相电流差动作为主保护,以三段式接地距离和相间距离保护、反时限零序方向过流保护作为后备保护。

500kV变电站电气二次部分介绍及保护配置

500kV变电站电气二次部分介绍及保护配置

500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识1、电力系统继电保护的作用:电力系统的故障类型:2、电力系统故障可分为: 单相接地故障 D(1)、两相接地故障 D(1.1)、两相短路故障 D(2)、三相短路故障 D(3)、线路断线故障3、电力系统故障产生的原因:4、外部原因:雷击, 大风, 地震造成的倒杆, 线路覆冰造成冰闪,线路污秽造成污闪;内部原因:设备绝缘损坏, 老化;系统中运行, 检修人员误操作。

一、电力系统的不正常工作状态:二、电力系统不正常工作状态:电力系统中电气设备的正常工作遭到破坏, 但未发展成故障。

如:电力设备过负荷, 如:发电机, 变压器线路过负荷;电力系统过电压;电力系统振荡;电力系统低频, 低压。

三、继电保护的基本任务:四、继电保护装置的基本任务是当电力系统中的电力元件发生故障时, 向运行值班人员及时发出警告信号, 或者向所控制的断路器发出跳闸命令, 以终止这些事件发展。

1、电力系统对继电保护的基本要求: (四性)2、选择性:电力系统故障时, 使停电范围最小的切除故障的方式。

五、快速性: 电力系统故障对设备人身, 系统稳定的影响与故障的持续时间密切相关, 故障持续时间越长, 设备损坏越严重;对系统影响也越大。

因此, 要求继电保护快速的切除故障。

六、灵敏性: 继电保护装置在它的保护范围内(一般指末端)发生故障和不正常工作状态的反应能力。

七、可靠性:①保护范围内发生故障时, 保护装置可靠动作切除故障,不拒动。

②保护范围外发生故障和正常运行时, 保护可靠闭锁,不误动。

1、继电保护的几个名词解释:2、双重化配置: 为了满足可靠性及运行维护的需要, 500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。

其中“独立”的含义: 各套保护的直流电源取自不同的蓄电池;各套保护用的电流互感器、电压互感器的二次侧各自独立;各套保护分别经断路器的两个独立的跳闸圈出口;套保护拥有独立的保护通道(或复用通道);各套保护拥有独立的选相元件;3、主保护: 满足系统稳定和设备安全的要求, 能以最快的速度有选择性的切除电力设备及输电线路故障的保护。

500kV线路保护基本知识

500kV线路保护基本知识
华东电力设计院
EAST CHINA ELECTRIC POWER DESIGN INSTITUTE
P5
2.线路保护功能 2.线路保护功能 (2)线路保护中的主要功能 )
线路保护的作用(过电流与过电压后的跳闸 线路保护的作用 过电流与过电压后的跳闸) 过电流与过电压后的跳闸 线路故障检测(电流、电压、开关量信号) 线路故障检测(电流、电压、开关量信号) 线路故障与非正常运行情况的检测 ·一次回路过负荷 ·系统振荡 断线、 断线与短路 断线与短路) ·二次回路故障(CT断线、PT断线与短路) 二次回路故障( 断线
500kV线路保护基本知识 线路保护基本知识
2004-12-14
华东电力设计院
EAST CHINA ELECTRIC POWER DESIGN INSTITUTE
1
P1
主要内容 1. 保护组成及保护范围 2. 线路保护功能 3. 远跳保护功能 4. 保护装置简介 5. 线路保护、重合闸、失灵装置之间的配合 线路保护、重合闸、 6. 一般的保护屏操作
华东电力设计院
EAST CHINA ELECTRIC POWER DESIGN INSTITUTE
P11
5、线路保护、重合闸、失灵装置之间的配合 、线路保护、重合闸、
(1)线路保护动作顺序 (2)重合闸动作顺序 (3)失灵保护动作顺序 (4)保护屏之间的信号交换
华东电力设计院
EAST CHINA ELECTRIC POWER DESIGN INSTITUTE
P12
6、一般的保护屏操作 、
(1)线路保护功能投退(主保护和后备保护) 线路保护功能投退(主保护和后备保护) (2)远跳保护功能投退 (3)保护屏投退 (4)保护跳闸输出 (5)重合闸输出 (6)失灵起动输出 (7)保护功能输入(远跳信号开入) 保护功能输入(远跳信号开入)

变电站500kV线路保护配置

变电站500kV线路保护配置
I M仍能正常运行。 当so KV I M 发生故障 o 时,母差保护瞬时断开断路器QS2 ,I M 停 1 电,而断路器QS2 和断路器QS2 仍然处于 2 3 运行位置,从而确保 l M 有电,照常运行。 当2# 主变内 部发生故障时, 主变差动保 护将断路器QS2 和断路器QS2 断开,而断 2 3 路器QSZI 仍然处于运行位置,平果线将通过 断路器QSZ 与其他串挂在 I M 上运行的线 I 路构成环网 。当平果线路上发生故障时,平 果线的线路保护将断路器Q S 2 1 和断路器
开关之间装设联锁装置以保证工作人员的安 全 。隔离开关和接地刀闸之间也装设联锁装 置以避免运行时误合出现接地事故或设备检 修时误合而造成设备和人身事故。 ②so kV 线路保护有三套,即光纤差动 o 保护 (R E L 56 1 ) ,高频距离保护 (L F P 一 902A) , 高频方向保护 (LFP一 1 A ) , 90 确保 线路发生故障时,可靠切除故障以减少事故
一些开关信号 。
管理机。起动后开放出口 继电器正电源,即
CPUI、 CPUZ的出口 跳合闸回 路均经总起动 元件开放。通信管理机负责三个CPU 之间的
LFP一 902A装置是由 微机实现的数字式 QS 2 2 为中间断路器. 此串分为三个单元, 分别为W X B 2 1 单元、W X B 2 2 单元和 超高压线路成套快速保护装置。本装置设有 WXB23 单元。QF 为隔离开关,QFE 是接 三个独立单片机 CP U I 、CP UZ 和 CP U3。 CP U I 为装置的主 保护, 以超范围整定的复 地刀闸。正常运行时断路器QS2 1 、断路器 Q S 2 2 和断路器Q S 2 3 均是合闸位置。当 合式距离继电器和零序方向元件,经通道配 so KV n M 发生故障时, o 母差保护瞬时断开 合构成全线路快速跳闸保护 。1 段工频变化 量距离继电器构成快速独立跳闸段; 二个延 断路器QS23 ,n M 停电,而断路器QS 22 和断路器QSZ 还是在合闸位置,因此确保了 时零序方向过流段构成接地后备保护。CPUZ I

500kV线路保护开关保护(课堂PPT)

500kV线路保护开关保护(课堂PPT)

RCS-931线路保护配置
主要功能
型号
欠 纵联保护 范

后备保护
重合闸
RCS-931A RCS-931B 电流差动保护 RCS-931D
工 频 变
化 量
距 离
三段式相间和接 地距离
二段零序方向过 流(A型)
四段零序方向过 流(B型)
零序反时限过流 (D型)
.
单重 三重 综重
RCS-941(A\B)943A保护 配置
500kV(220kV)线路保护
.
1、线路保护基本概念 2、线路保护(RCS-931)的配置与功能 3、断路器保护的配置与功能 4、保护装置硬件结构及功能介绍 5、线路保护原理简介
.
继电保护基本概念
变电所
500kV
220kV
220kV
电厂
500kV
电厂
220kV
110kV
35kV
变电所
图1-1 电力系统单线接线图
.
单重 三重 综重
RCS-902线路保护配置
型号
RCS902A RCS902B RCS902D
主要功能
欠 纵联保护 范

后备保护
重合闸
纵联距离保护
纵联零序方向 保护
工 频 变
化 量
距 离
三段式相间和接 地距离
二段零序方向过 流(A型)
四段零序方向过 流(B型)
零序反时限过流 (D型)
.
单重 三重 综重
失灵保护动作跳闸原则
L3

1
TV1
4
TA1 P
L1
TV5 TA2
5 2
TV6 6
3
TV3

500kV线路保护配置3页

500kV线路保护配置3页

500kV线路保护配置本期工程将对南方电网某500kV变电站的500kV某线甲、乙两回线路的保护进行改造,包括保护装置的通信通道。

该500kV甲、乙线对侧应配置与本侧相同的线路保护装置,已由其他项目立项改造。

500kV线路每回线的两套独立的保护装置均应独立组屏,每面屏均有1套独立的辅助保护装置。

本期在主控室拆除原500kV某线甲、乙保护屏4面屏,并拆除其与其他屏柜之间的连接电缆,而后在原屏位安装4面新保护屏。

1. 500kV线路主接线该500kV变电站500kV配电装置采用3/2接线,甲、乙两线分别位于第二串,第三串靠近2M位置出线。

图1主接线图500kV线路保护按双重化配置,具体实施为配置2套互相独立保护装置,每套保护装置包括主保护,后备保护与辅助保护,每套保护装置的二次回路独立且没有直接的电气联系。

当出线设置有出线或进线隔离开关时候,应按双重化配置两套短引线保护装置;当间隔保护使用串外电流互感器时,应按双重化配置两套T区保护。

2.保护配置现况现运行的保护装置投产于2006年,为南京南瑞继保电气有限公司的微机型保护装置。

具体配置如下:其中保护通信用的载波机置于通信机房。

500kV线路的主一保护装置采用主、后备分开配置;主二保护仅有主保护,没有配置后备保护。

两套辅助保护保护均配置了相互独立的过电压远跳保护装置。

图2主一保护屏(旧屏)图3 主二保护屏(旧屏)500kV甲、乙线保护通道及远跳通道均采用2路复用载波通道,相应配置ABB的ETL41复用载波机和NSD550保护接口,线路过电压保护集合在 RCS-925A内。

3.保护配置改造后改造后,该500kV甲、乙线主一、主二保护均更换为长园深瑞的PRS-753BMY型集成双光口方式过电压及远方跳闸功能的光纤电流差动保护,且具备后备保护功能。

PRS-753BMY光纤分相纵差成套保护装置保护和告警功能见下表所示:图4主一,主二保护屏(新屏)图5保护通信接口屏(新屏)主一和主二保护均采用1路直达复用2M光纤通道和1路迂回复用2M 光纤通道。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

500kV线路保护介绍目录1 前言┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1)2 500kV线路保护介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1) 2.1 保护配置要求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1)2.2 高频保护的介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(4)3 500kV线路保护运行说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ (8) 3.1 线路保护正常运行状态说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(8)3.2. 500kV线路保护停役注意点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(9)4、500kV线路保护的相关技术问题讨论┄┄┄┄┄┄┄┄┄┄┄ (10) 4.1 暴露出的主要问题┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(10)4.2 保护应对措施和需改进要点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(11)5 结语┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(12)6 参考文献┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ (12)1 前言线路分相电流差动保护具有原理简单、工作可靠、选择性好等突出优点,目前在华东电网广泛应用。

2008年1月的冰灾中,许多线路覆冰远远超出线路承受的能力,造成大面积断线或倒塔。

架设在输电线路上的OPGW光缆和ADSS光缆,也遭到极大的破坏。

电网多条线路OPGW光缆(分相电流差动保护通道)因覆冰严重而断线,500kV线路上的光纤电流差动保护因光纤通道中断而被迫退出运行。

对于同时配置两套分相电流差动保护的线路,OPGW光缆断线后,相当于线路两套主保护同时失去。

在这种情况下,如主保护通道无法快速迂回,线路极有可能被迫拉停。

2 500kV线路保护介绍2.1保护配置要求2.1.1 500kV线路保护配置基本要求对于500kV线路,应装设两套完整、独立的全线速动它保护。

线路主保护按原理分三类:方向高频、高频距离和分相电流差动保护。

主保护双重化;后备保护配置原则:1)、采用近后备 2)对相间短路,宜用阶段式距离保护;3)对接地短路,应装设接地距离保护并辅以阶段式或反时限零序电流保护。

(1)主保护:满足系统稳定和设备安全要求,能以最快速度有选择地切除故障的保护。

500kV保护按双重化原则配置。

正常运行时,均有两套完全独立的保护装置同时运行。

两套保护分别经不同的跳闸线圈跳闸;两套保护的直流电源分别取自两组完全独立的直流电源;(2)后备保护:当主保护或开关拒动时,用以切除故障的保护。

分近后备和远后备。

近后备:故障元件自身的后备保护动作切除故障(失灵保护);远后备:相邻元件的保护动作切除故障。

(3)辅助保护:补充主保护和后备保护性能,或当主保护和后备保护退出时用以切除故障的保护。

(短线保护、开关临时过流保护)2.1.2主保护具体配置目前华东电网主保护的配置情况,按原理的不同分为分相电流差动、高频距离、方向高频。

(1)分相电流差动主要有以下型号:ABB : REL561 南京南瑞: RCS-931D(M);国电南自:PSL603;四方:CSC 103A;例如: REL561线路保护以分相电流差动作为主保护,以三段式接地距离和相间距离保护、反时限零序方向过流保护作为后备保护。

保护还有合于故障、振荡闭锁、断线闭锁等功能。

线路双方每5毫秒交换一次三相电流信息,并分别进行计算。

保护一端连续不断地向另一端发送有时间标记的信号,信号传到远端后,再与远端的就地时钟信息一起传回发送端。

分相电流差动保护较其它全线速动保护有两个突出的优点:一是对系统中发生的各种故障,均能全线快速跳闸,不受系统振荡的影响;二是当同杆并架的双回线发生跨线故障时,保护能准确选相和选线,不会误动作。

配置REL561保护的线路,无专门的就地判别装置,电流差动保护原理简单,不受系统振荡、线路串补电容、平行互感、系统非全相运行方式的影响,差动保护本身具有选相能力,保护动作速度快,最适合作为主保护。

(2)高频距离主要有以下型号:ABB : REL521,REL531;国电南自:PSL 602;高频距离是方向阻抗继电器。

收发信机与距离保护配合构成高频距离:与距离Ⅰ段构成欠范围,与距离Ⅱ段构成超范围。

欠范围方式(起动发讯范围仅是本线的80%左右):由距离Ⅰ段发信,收到对侧载波机跳闸信号后加速Ⅱ段跳闸。

超范围方式(起动发讯范围超过本线):由方向元件起动由监频转为跳频发信,当收到对侧载波跳闸信号后加速Ⅱ段跳闸。

500kV线路保护一般采用的是超范围允许式高频保护。

系统现多用的REL521/531线路保护采用复用载波通道方式。

线路保护的两台载波机PLC1和PLC2都有快速、慢速两个通道,采用相—相耦合方式,正常通道发送监频信号。

远方跳闸采用光纤通道,并经就地判别装置线路保护中含有远传功能,利用光纤通道,将远方跳闸信号传送至对侧,对侧经就地判别装置动作出口跳对应开关。

配置远跳就地判别装置(REL501),REL501也是微机型保护装置,其距离保护和方向零序电流保护能反映系统各种故障,一般使用超范围距离元件和方向零序电流保护,作为就地故障判别。

I/O接口输入载波机慢速通道信号(跳频、监频两个空接点),由CPU作逻辑判断后,实现跳闸。

(3)方向高频保护主要有以下型号:NARI : RCS-901D,LFP-901D。

其方向元件为工频变化量方向元件和零序电流方向元件,保护启动后,立即启动收发信机发闭锁信号,两个方向元件任一个方向判断为反方向时,立即闭锁停信。

之后,如果任一个方向元件判断为正方向时,收发信机停信,若此时对侧也停信,保护动作出口。

例如:LFP-901D保护装置包括以工频变化量方向元件和零序方向元件为主体的快速主保护,由工频变化量距离元件构成的快速Ⅰ段保护、三段式相间和接地距离及二个延时段零序方向过流作为后备的全套后备保护。

与LFP-901D高频距离保护配套设置的远方跳闸就地判别装置为LFP-925。

LFP-925装置主要功能为远方跳闸及过电压保护,有保护及管理两块CPU,管理CPU内设总起动元件,动作后开放出口继电器正电源。

远方跳闸可实现“二取二、二取一及收信直跳”等逻辑功能,一般只采用“一取一”逻辑,故障判别元件有电流变化量、零序电流等多种,一般整定采用低功率作判据。

(4)差动保护的优点:解决了高频相差、高频距离、高频方向很难解决的系统振荡、高阻接地、选相、复故障等问题。

高频距离的优点:对通道要求不高,不需同步调整,对通道可实时检测。

可采用不同原理的原件分命令传输,解决了跨线故障、选相等问题。

差动保护的缺点: 对光纤通道的依赖性强,要求通道不中断、误码率要低,需要同步采样,通道延时要求高;不同光纤差动保护需要不同的通道;只能和同型号的光纤差动构成整套主保护,用旁路断路器带线路断路器时不易配合;2.1.3 后备保护具体配置:(1)阶段式后备距离双重化(包括三段式相间距离和三段式接地距离);反时限方向零流双重化(高阻接地、灵敏度高、延时较长)灵敏度很高。

(2)过电压保护。

满足条件:原则上,线路长度≥150kM才考虑配该保护;测量电压≥1.3UN ,延时0.3秒保护动作;过电压保护动作发远跳跳对侧开关,本侧对应开关在分闸状态该保护才投入,仅反应工频过电压。

(3)短线保护。

满足条件:用于一个半开关接线带出线闸刀的场合;躲正常不平衡电流,尽可能躲负荷电流;本保护只有出线闸刀拉开后方可投跳。

(4)远方跳闸。

起动远方跳闸的保护是:高压电抗器保护动作、过电压保护动作、断路器失灵保护动作。

2.2 高频保护的介绍2.2.1 概念及特点:原理:为了实现输电线路的快速保护,研究了得用输电线路本身作为一个通道,在输电线路传50Hz工频电流的同时,迭加传送一个载波讯号的方法,载波讯号一般采用50-400kHz的高频电流。

这样构成的保护就称为高频保护。

它的保护范围只限于本线路,故它的动作时限不必与相邻保护相配合而构成全线速动保护。

选择性好,灵敏度高。

还需装设后备保护。

线路高频保护具体原理及特点:线路高频保护是当线路发生故障时,使两侧开关同时快速跳闸的一种保护装置,是线路的主保护。

它以线路两侧判别量的特定关系作为判据。

即两侧均将判别量借助通道传送到对侧,然后,两侧分别按照对侧与本侧判别量之间的关系来判别区内故障或区外故障。

因此,判别量和通道是纵联保护装置的主要组成部分。

(1)方向高频保护是比较线路两端各自看到的故障方向,以判断是线路内部故障还是外部故障。

如果以被保护线路内部故障时看到的故障方向为正方向,则当被保护线路外部故障时,总有一侧看到的是反方向。

(2)相差高频保护是比较被保护线路两侧工频电流相位的高频保护。

当两侧故障电流相位相同时保护被闭锁 (3)高频闭锁距离保护是以线路上装有方向性的距离保护装设作为基本保护,增加相应的发信与收信设备,通过通道构成纵联距离保护。

2.2.2 高频保护工作原理:目前广泛应用的是高频方向,其基本工作原理是比较两侧功率方向,它的正方向是由母线指向线路,如下图1所示:图1例证方向K1故障时,保护区内故障,两侧都是正方向,保护动作跳闸。

K2故障时,保护区外故障,M侧判为正方向,N侧判为反方向,此时若为允许式保护则N侧不发允许信号,不跳闸;此时若为闭锁式保护则N侧发闭锁信号,不跳闸。

高频闭锁距离和另序电流方向保护,动作正方向为故障电流由母线流向线路。

系统发生故障时,立即起动发信(起动发信元件没有方向性),若故障在本线路,经小延时后,距离和另序电流方向保护动作停信,快速跳闸。

若故障在区外,线路一侧为正方向,起动发信后停信,另一侧保护为反方向,起动发信后不停信,该高频信号立即闭锁两侧高频保护而不能跳闸。

采用相-地耦合方式的通道设备。

高频允许式保护,收到允许信号是保护跳闸的必要条件之一;允许式高频信号采用移频制键控方式(FSK),正常运行时连续送监频信号,监视通道的完好。

故障时保护动作立即停发监频信号,满功率提升移频发允许跳频信号。

在故障时高频信号绝对不能中断,使用相-相耦合方式,实现通道双重化。

允许信号可选用任意段距离保护发信,由距离Ⅰ段发送允许信号称欠范围允许式距离保护;由距离Ⅱ段或Ⅲ段发送允许信号称超范围允许式距离保护。

采用相-相耦合方式的通道设备。

2.2.3 高频通道的三种工作方式(1)故障发信:平时不发信,故障时发信,工作时间短,寿命长。

(2)长期发信:一直发信,故障时停信,工作量大,寿命短。

(3)移频式:正常时发f1监频信号,以监视通道的完好状态,同时也表示载波机工作正常,并起闭锁保护作用,当故障时,移频,发f2跳频信号。

盐都变的500kV线路保护就是采用这种发信方式。

2.2.4 高频保护相关防误动、防拒动逻辑回路分析主要包括以下几个方面:解除闭锁式(UNBLOCKING)功能原理;弱馈回授式(混合式);功率倒向问题;同杆异名相故障问题。
