九年级物理实验：电磁波的发射和接收

实验：电磁波的发射和接收
实验目的：
1．通过实验认识到电磁波的存在。

2．利用电磁波能够传递信息。

实验原理：
有源音箱会产生变化的电流，利用线圈产生电磁波，另一线圈接收电磁波，使声音重现。

实验器材：
有源音箱、复读机、漆包线、磁带、直径约30cm的纸筒、3.5mm耳机接头1个。

实验步骤：
1．把漆包线在一个直径约30cm的纸筒上绕30圈，绕制两个这样的线圈。

2．有源音箱有左右两个箱体，确定箱体内含有音频放大器（比较重）的箱体，在此箱体背面找到“音频输出”等类似的标志，是把音频放大后连接到另一箱体的。

3．把绕制好的一个线圈连接到音频输出接口。

4．把绕制好的另一线圈接到3.5mm的耳机接头上。

5．把耳机接头插入复读机的信号输入插口。

6．把有源音箱接到电脑上，播放音乐；把复读机开至录音状态。

电脑播放音乐暂停，利用复读机播放刚才录的声音，就可以再现刚才电脑里播放的音乐了。

操作提示：
1．两个线圈，一个用来发射电磁波，另一个用来接收电磁波。

2．该实验使用了有源音箱，相当于一个音频放大器，也可以使用CD播放机和音频放大器连接。

3．作为接收的线圈还可以使用金属板（20cm×30cm）两块作为电容器，当作接收装置。

电磁波的发射与接收技术

电磁波的发射与接收技术电磁波是一种既利大于弊又不可或缺的自然现象。

它在我们的生活中扮演着重要的角色，从无线通信到微波炉，无所不在。

但是，我们是否了解电磁波的发射与接收技术？在这篇文章中，我们将深入探讨这个话题，并了解其应用。

一、电磁波的发射技术电磁波的发射是通过一种称为电磁发射器的设备实现的。

电磁发射器通常由电源、天线和发射器电路组成。

当电源向天线提供电能时，发射器电路会将电能转化为电磁能，并通过天线发射出去。

不同种类的电磁发射器根据其频率范围、功率和工作原理的不同而有所不同。

最常见的电磁发射器是无线电发射器。

无线电发射器通过在电磁波频谱范围内产生变化的电流，从而发射无线电信号。

这种技术被广泛应用于无线通信、广播、雷达和卫星通信等领域。

除了无线电发射器，微波炉也是一种常见的电磁发射器。

它通过产生高频电磁波来加热食物，使其快速升温。

随着科技的不断发展，电磁发射器的应用范围也越来越广泛。

例如，近年来兴起的无人机技术就广泛应用了电磁发射技术。

通过在无人机上安装相应的设备，可以实现遥感、航拍和飞行控制等功能。

二、电磁波的接收技术与电磁波的发射相对应的是电磁波的接收。

电磁波的接收是通过一种称为接收器的设备实现的。

接收器通常由天线、接收器电路和解调器等组成。

当电磁波通过天线进入接收器时，接收器电路会将其转化为电信号，并通过解调器恢复为原始的信息。

无线电接收器是最常见的接收设备。

无线电接收器可以根据导频、中心频率和带宽等参数对信号进行选择性接收。

通过合理调整这些参数，可以确保接收到特定的无线电信号，进行通信或广播。

类似地，卫星接收器也是一种常见的接收设备。

它可以接收卫星发射的信号，并将其转化为电视、广播和互联网信号。

除了广泛应用于通信领域，电磁波的接收技术还在其他许多领域中发挥作用。

例如，天文学家通过接收无线电信号来研究星系和宇宙。

医疗器械中的X射线机和磁共振成像设备也利用了电磁波的接收技术。

三、电磁波技术的应用电磁波的发射与接收技术在各个领域都有广泛的应用。

电磁波的发射与接收知识点总结

电磁波的发射与接收知识点总结电磁波在我们的生活中无处不在，从手机通信到广播电视，从卫星导航到无线网络，它的应用极其广泛。

理解电磁波的发射与接收对于我们掌握现代通信技术至关重要。

下面我们来详细总结一下这方面的知识点。

一、电磁波的发射要发射电磁波，首先需要一个振荡电路。

这个振荡电路由电感和电容组成，能够产生高频的交变电流。

在实际的发射过程中，为了有效地将能量辐射出去，需要满足以下条件：1、开放电路普通的 LC 振荡电路由于电场和磁场被封闭在电路内部，辐射出去的能量很少。

而开放电路，比如将电容器的极板间距增大、电感线圈的匝数减少等，能够使电场和磁场分散到更大的空间，从而增强电磁波的辐射。

2、频率足够高只有频率足够高的交变电流才能有效地发射电磁波。

这是因为频率越高，单位时间内电流的变化次数越多，产生的电场和磁场的变化就越迅速，从而更有利于电磁波的发射。

为了产生高频的交变电流，通常会使用振荡器，如晶体振荡器等。

此外，为了让电磁波能够携带有用的信息，比如声音、图像等，需要对振荡电流进行调制。

调制分为调幅和调频两种方式。

调幅（AM）是使高频振荡电流的振幅随信号的强弱而改变。

在调幅波中，频率始终保持不变，而振幅则随着信号的变化而变化。

调频（FM）则是使高频振荡电流的频率随信号的强弱而改变。

在调频波中，振幅保持不变，而频率则随着信号的变化而变化。

二、电磁波的传播电磁波可以在真空中传播，不需要介质。

在真空中，电磁波的传播速度等于光速，约为 3×10^8 米/秒。

在介质中传播时，电磁波的速度会变慢，而且不同频率的电磁波在同一介质中的传播速度可能不同。

例如，在无线电波中，频率越高的电磁波，在介质中的传播速度越慢。

电磁波的传播方式主要有地波传播、天波传播和直线传播三种。

地波传播是指沿着地球表面传播的电磁波。

由于地面会吸收电磁波的能量，所以地波传播主要适用于频率较低的电磁波，如长波和中波。

天波传播是指依靠电离层反射传播的电磁波。

电磁波的发射传播和接收

不能以地波的形式
传播，又不能依靠
微波
电离层的反射以天
波的形式传播。
无线电波传播的多种方式
二、电磁波的传播
方式有三种：天波、地波、空间波
请同学们阅读教材并理解各种方式的优点、
适合传播何种波。
地波
天波空间
波
传播形式沿地球表面空间
传播靠大气中电离层
的反射传播
沿直线传播
适合的波段长波、中波
、中短波
周围空间的电磁场很弱，发射效果差
增大电容器极板间的距离，减少极板间的面积，同时减少自感线圈的匝数
在实际应用中，开放电路的下部分导线通常接地。叫做地线，上部分导线尽可能分散到高处，叫做天线。电磁波就是通过天线和地线所组成的开放电路发射出去的。
一、无线电波的发射 1、发射无线电波的装置：
4.用途:红外摄影、红外遥感技术
四、可见光
能作用于人的眼睛并引起视觉的称为可见光，如：红、橙、黄、绿、蓝、靛、紫各色光。
如何使我们需要的电磁波在接收天线中激起的感应电流最强呢？
可变电容
LC调谐电路
1.当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强（这种现象叫做电谐振）
2.对空间存在的各种频率的电磁波中选出所要的电台的技术叫做调谐（选台），能够调谐的接收电路叫做调谐电路。
短波
超短波和微波
特点
衍射能力较强
反射能力较强
穿透能力较强
三、无线电波的接收
我们生活的空间布满了强弱不同的电磁波,我们又如何选出自己所需的无线电波呢 ?
发射的无线电波如何被接收到呢？
电磁波在空间传播时，如果遇到导体，会使导体产生感应电流，感应电流的频率跟激起它的电磁波的频率相同。因此利用放在电磁波传播空间中的导体，就可以接收到电磁波了。

电磁波的发射和接收

2、电磁波有效发射的条件？ ① 振荡频率要足够高；
L
C
② 振荡电路的电场和磁场尽可能分布到较大的空间。
３、开放电路
L
C
最后形成发射电磁波的天线。

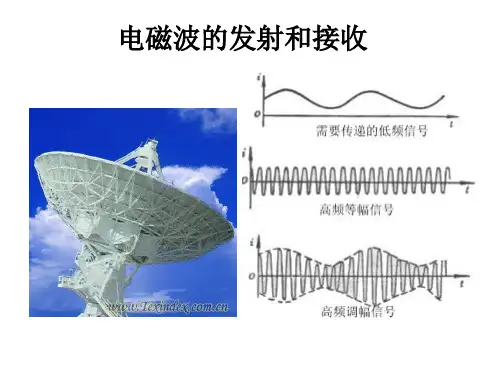

４、调制：在电磁波发射技术中，使电磁波随各种信号而改变的技术
４、调制
调幅调制
调频
４、调制
①
调幅
４、调制
②
调频
四、电磁波的发射和接收
调幅
调制
调频
天线 ‥‥ 发射
天线接收
调谐解调
知识拓展
问题讨论: 为什么不同波段的无线电电波采用不同的传播方式?
长波
长波: 波长较长，容易产生衍射现象。长波在地面传播时能绕过障碍物（大山、高大建筑物……）
短波
长波容易被电离层吸收；
短波容易被电离层反射；
微波容易穿过电离层。
微波
微波:
电磁波的发射和接收
无线电波的传振荡分析：
L
C
知识链接2
麦克斯韦的电磁场理论: 变化的电场产生变化的磁场，变化的磁场又产生变化的电场 ,‥ ‥ ‥这样就产生了电磁波。
E
E
E

B
如广播电台电视台声声光
B
电电
B
电磁波发射电磁波发射
问题： 1、如何才能发出一定频率的电磁波？ 2、电磁波有效发射的条件？ 3、什么是调制、调谐？ 4、你能画出电磁波发射接收的流程图吗？
频率很高；直线传播。

电磁波的发射与接收知识点总结

电磁波的发射与接收知识点总结电磁波在我们的生活中无处不在，从手机通信到广播电视，从卫星导航到无线网络，它的应用广泛而深入。

理解电磁波的发射与接收是掌握现代通信技术的基础。

下面让我们来详细探讨一下这方面的知识点。

一、电磁波的发射电磁波的发射需要一个开放的电路，以及能够产生高频变化电流的振荡器。

首先，要有足够高的振荡频率。

频率越高，电磁波携带的能量就越大，传播的距离也就越远。

在实际应用中，通过使用各种电子元件和电路设计来实现高频振荡。

其次，开放的电路结构对于电磁波的发射至关重要。

常见的天线就是一种开放电路，它能够有效地将电流的变化转化为电磁波向空间辐射出去。

例如，常见的半波天线、偶极天线等，它们的形状和尺寸会影响电磁波的发射特性。

为了增强电磁波的发射功率，还需要采用功率放大器。

功率放大器能够将振荡器产生的较弱信号进行放大，从而提高电磁波的强度。

在调制过程中，使高频振荡的振幅、频率或相位随信号而改变。

常见的调制方式有调幅（AM）、调频（FM）和调相（PM）。

调幅是使高频振荡的振幅随信号变化；调频则是使高频振荡的频率随信号变化；调相是使高频振荡的相位随信号变化。

通过调制，能够将信息加载到电磁波上进行传输。

二、电磁波的传播电磁波在空间中以光速传播，不需要介质，可以在真空中传播。

电磁波在传播过程中会受到多种因素的影响。

例如，地形、建筑物等障碍物会对电磁波产生反射、折射和散射，从而影响其传播路径和强度。

不同频率的电磁波在传播特性上也有所不同。

低频电磁波具有较强的绕射能力，能够绕过障碍物传播较远的距离，但传输速率较低；高频电磁波直线传播能力强，但容易被障碍物阻挡。

此外，大气层中的电离层对电磁波也有反射和折射作用，这对于短波通信具有重要意义。

三、电磁波的接收电磁波的接收过程与发射过程相反，主要包括调谐、解调等环节。

调谐是指通过调节接收电路的参数，使其固有频率与接收到的电磁波频率相同，从而实现共振，达到最大的接收效果。

电磁波的吸收和发射现象

电磁波的吸收和发射现象电磁波是一种能量传播的方式，其具有吸收和发射的特性。

在各个领域中，包括通信、能源、医疗等，电磁波的吸收和发射现象都起到至关重要的作用。

本文将从电磁波吸收和发射的原理、应用以及相关现象等方面进行探讨。

一、电磁波吸收现象电磁波的吸收是指当电磁波与物质相互作用时，部分或全部能量被物质吸收并转化为其他形式，而不被反射或透射。

吸收系数是衡量物质吸收电磁波的能力的重要参数，其取决于物质的性质和电磁波的频率。

吸收现象的原理主要包括以下几个方面：1. 分子共振吸收：物质中的分子具有特定的谐振频率，当电磁波的频率与分子的共振频率相匹配时，分子将吸收电磁波的能量。

这种吸收现象在红外光谱中常常发生，用于分析和检测物质的成分。

2. 厚度吸收：物质的厚度越大，能够吸收的电磁波就越多。

当电磁波穿过物质时，会与物质中的电子或原子相互作用，导致能量损失和吸收。

这种现象常见于材料的电磁屏蔽和辐射防护等领域。

3. 光电效应：光电效应是电磁波与物质表面的电子相互作用的现象。

当电磁波的频率足够高时，能够将物质表面的电子击穿并将其从物质中释放出来，产生电子释放和电流。

这种现象广泛应用于太阳能光伏电池和光电探测器等领域。

二、电磁波发射现象电磁波的发射是指物质将内部储存的能量转化为电磁波并向外界传播的过程。

发射现象涉及到电磁波的辐射、激光发射和电磁辐射的逆过程等。

以下是电磁波发射的几个常见现象：1. 热辐射：所有物体在温度不为绝对零度时，会发出热辐射。

根据普朗克公式，热辐射的频率和强度与物体的温度密切相关。

这一现象应用广泛，如红外加热、热成像等。

2. 激光发射：激光是一种具有高单色性、高亮度和高直接度的电磁波，其通过光源的受激辐射放大产生。

激光广泛应用于通信、医疗、制造和科研等领域。

3. 电磁辐射逆过程：当电流通过导线时，会产生电磁场并发射电磁波。

这一现象应用于无线通信、天线和雷达等领域。

三、电磁波的应用电磁波的吸收和发射现象在各个领域有着广泛的应用。

电磁波的发射和接收课件

2.电视的发射系统发射出载有摄像头扫描来的视频电流和声音信号。 3.电视机接收到载有图像和声音信号的电磁波,还原出图像和声音。
四、移动通信
每个移动电话机都是一个电磁波发射器,它通过电磁波把你讲话的信息发射到空中;同时也是一个电磁波接收器,在空中捕获电磁波,使你得到对方讲话的信息,当然这个过程还要有固定的基站转接。
解调示意图
【例题 1】认真观察下列各图,下列说法中正确的是( )
A.无线电台发射的是甲所示的波 B.无线电台发射的是乙所示的波 C.无线电台发射的是丙所示的波 D.无线电台发射的是丁所示的波
解析:认真观察四个图象,结合调制中的调幅波和调频波的特点,发射台的电波即为调幅波和调频波。
答案:CD
探究二电视、移动通信
【例题 2】关于电视的接收原理,下列说法中正确的是( ) A.电视接收天线接收到的电磁波中包含有图像信号和伴音信号 B.电视接收天线接收到的电磁波经过处理被还原成图像,天线上并不产生感应电流 C.电视接收机接收到电磁波,通过电子枪的扫描显示电视节目的图像信号和伴音信号 D.电视接收机接收到的电磁波,经扬声器得到电视节目的伴音信号解析:电视机接收到的电磁波是带有图像信号和伴音信号的高频电流, 故 A 项对,B 项错;图像信号和伴音信号必须经过处理才可经显像管和扬声器得到图像和声音,故 C、D 项错。答案:A
●问题导引●
两个人在同一地点用手机通话时,信号是直接相互传播的吗? 提示:不是,两个人在同一地点用手机通话时,信号也要通过附近的基站传到总机,总机对信号处理后再传给基站发射出来,由另一手机接收,不过此要由摄像机将影像(包括伴音)的光、声音转变为电信号 ——视频电流。 (2)电视信号的发射视频电流通过调制,加到高频载波上,然后通过天线把载有图像信号的高频信号发射出去。在电视发射端,还同时发射伴音信号。 (3)电视信号的接收在电视接收端,天线收到电磁波后产生感应电流,经过调谐、解调等处理,将得到的图像信号送到显像管,还原成景物的像。

电磁波的发射和接收-ppt课件

1 技术上把波长大于1 mm(频率低于300 GHz)的电磁波称做无线电波. 并按波长把无线电波分成长波、中波、中短波、短波、微波等若干波段, 不同波段的无线电波的传播特点不同. 如P82表1. 2 实际的开放电路是线圈的一端用导线与大地相连,叫地线 , 另一端与高高地架在空中的天线相连组成巨大的开放电路.
可知自感系数越大, 电
容越小,频率越大,A对 ; 增加线圈匝数会增大自感系数,C错 ; 辐射电磁波的本领和电压无关,B错 ; 采用开放电路可以提高辐射电磁波的本领,D对 .
1 . 空中有许许多多的电磁波,采用什么方法才能接收到我们所需要的电磁波? 提示：用一个LC接收电路,使LC回路的固有频率等于所要接收的电磁波的频率,以使接收电路产生电谐振,即应用调谐电路.如图.
1 . 为了使需要传递的信息（如声音、图像）载在电磁上发射出去, 必须对振荡电流进行（）
A.调谐
B.放大
C.调制
D.检波
【解析】选C.声音、图象信号的频率比较低,不能直接发射
出去 , 所以要将信号调制到高频的电磁波上去发射.
2.一台简单收音机的收音过程至少要经过哪两个过程（）
A．调幅和检波
D.检波就是从高频信号上“检”出所承载的低频信号
求解本题应把握以下两点： 1 电谐振的原理. 2 电磁波的接收过程.
【规范解答】选B、D.由于众多的电磁波都会在天线中产生感应电流，所以我们需调节电路的固有频率，当电磁波的频率与接收电路的固有频率相等时，发生电谐振，此频率的感应电流最强．从接收到的高频电磁波中“取”出所承载的低频电信号的过程就是检波.故选B、D.
调谐的作用:世界上有许许多多的无线电台、电视台及各种无线电信号，如果不加选择全部接收下来，那必然是一片混乱，分辨不清，因此接收信号时，首先要从各种电磁波中把我们需要的选出来，通常叫选台，在无线电技术中利用电谐振来达到这个目的.

电磁波发射和接收

• 生活环境中充满了电磁波，只要是使用电的电器用品，都会放出电磁波。墙壁中看不见的电线，也会使电磁波检测笔哔哔叫。所以睡觉时不要太靠近装有电线的墙壁，以免因电磁波影响而无法好好睡一觉。
而现代人人手一手机，它的电磁波其实是很强的。在电脑前拨通手机，大家往往会发现电脑萤幕闪铄不已。又在打开的收音机前拨通手机，收音机也受到很大的干扰。
• 这就是因为网络上的荧屏、机壳接缝、键盘、电缆接头等处产笺电磁泄露，辐射到处间，它们可以被某些哪怕是简易的探测系统窃收和破译．目前，世界上不少国家都把美国作为电脑间谍活动及信息破坏的对象．为此，五角大楼坚持每年拨款数十亿美元，用来保障所有相关指挥系统的信息安全．
电视
阅读课文，试着理解电视机的成像原理
简单地说：电视信号是电视台先把影像信号转变为可以发射的—— ，发射出去后被接收的电信号通过——被还原为光的图象重现荧光屏。
让我们走进摄像管吧！
摄像管
电子束把一幅图象按照各点的明暗情况，逐点变为强弱不同的信号电流，通过天线把带有图象信号的电磁波发射出去。
• ①原理：电容器的电容随两极板间距离的变化而变化，这样可将压力大小转换为电信号．
• ②应用．
• 电容式压力传感器： • 图4－4－2是测定压力F的电容式传感器，待
测压力F作用于可动膜片电极上的时候，膜片发生形变，使极板间距离d发生变化，引起电容C的变化．知道C的变化，就可以知道F 的变化情况．
• 了解雷达用的是什么电磁波?
• 为什么可以根据雷达显示屏看出离障碍物有多远？
雷达工作原理
测距：
发射接收
利用发射与接收之间的时间差，计算出物体的距离。
雷达所用电磁波特点

电磁波的发射和接收

4.一种常见的调制方式是使高频载波的振幅随信号改变，这种调制方式叫做调幅（AM）。中波和短波的无线电广播，使用的是调幅方式。
一、无线电波的发射
5.另一种调制方式是使高频载波的频率随信号改变，这种调制方式叫做调频（FM）
二、无线电波的接收
1.我们转动收音机的旋钮选择电台，实际上是在选择我们需要的电磁波，这在技术上叫做调谐。
Байду номын сангаас4.3 电磁波的发射和接收
一、无线电波的发射
1.无线电发射机中有一个叫做振荡器的重要部件，能够产生频率很高的交变电流，交变电流流经天线，产生高频电磁波。
2.振荡器产生的高频交流电，是用来携带声音、图象等信息的，叫做载波。
3.把信息加在载波上，使载波随信号而变化，这种技术叫做调制。
一、无线电波的发射
四、移动通信
2.经过调谐，从高频信号中把所需的信号 “取”出来，叫做解调。
三、电视
摄像机在1s内传输25帧图像
三、电视无线电发射机中有一个叫做振荡器的重要部件，能够产生频率很高的交变电流，交变电流流经天线，产生高频电磁波。
3 电磁波的发射和接收把信息加在载波上，使载波随信号而变化，这种技术叫做调制。无线电发射机中有一个叫做振荡器的重要部件，能够产生频率很高的交变电流，交变电流流经天线，产生高频电磁波。另一种调制方式是使高频载波的频率随信号改变，这种调制方式叫做调频（FM） 3 电磁波的发射和接收无线电发射机中有一个叫做振荡器的重要部件，能够产生频率很高的交变电流，交变电流流经天线，产生高频电磁波。另一种调制方式是使高频载波的频率随信号改变，这种调制方式叫做调频（FM）振荡器产生的高频交流电，是用来携带声音、图象等信息的，叫做载波。中波和短波的无线电广播，使用的是调幅方式。无线电发射机中有一个叫做振荡器的重要部件，能够产生频率很高的交变电流，交变电流流经天线，产生高频电磁波。我们转动收音机的旋钮选择电台，实际上是在选择我们需要的电磁波，这在技术上叫做调谐。我们转动收音机的旋钮选择电台，实际上是在选择我们需要的电磁波，这在技术上叫做调谐。 3 电磁波的发射和接收另一种调制方式是使高频载波的频率随信号改变，这种调制方式叫做调频（FM）另一种调制方式是使高频载波的频率随信号改变，这种调制方式叫做调频（FM）振荡器产生的高频交流电，是用来携带声音、图象等信息的，叫做载波。 3 电磁波的发射和接收无线电发射机中有一个叫做振荡器的重要部件，能够产生频率很高的交变电流，交变电流流经天线，产生高频电磁波。把信息加在载波上，使载波随信号而变化，这种技术叫做调制。一种常见的调制方式是使高频载波的振幅随信号改变，这种调制方式叫做调幅（AM）。振荡器产生的高频交流电，是用来携带声音、图象等信息的，叫做载波。一种常见的调制方式是使高频载波的振幅随信号改变，这种调制方式叫做调幅（AM）。一种常见的调制方式是使高频载波的振幅随信号改变，这种调制方式叫做调幅（AM）。振荡器产生的高频交流电，是用来携带声音、图象等信息的，叫做载波。经过调谐，从高频信号中把所需的信号“取”出来，叫做解调。无线电发射机中有一个叫做振荡器的重要部件，能够产生频率很高的交变电流，交变电流流经天线，产生高频电磁波。经过调谐，从高频信号中把所需的信号“取”出来，叫做解调。经过调谐，从高频信号中把所需的信号“取”出来，叫做解调。中波和短波的无线电广播，使用的是调幅方式。

电磁波的发射和接收

无线电波发射和接收流程图
高频振荡电流
信号
调制
发射
无线电波的发射无线电波的接收
输出
解调调谐电路
三.无线电波的传播
空间波传播
问题讨论:
为什么不同波段的无线电电波采用不同的传播方式?
长波: 波长较长，容易产生明显的衍射现象。长波在地面传播时能绕过障碍物（大山、高大建筑物……）
长波容易被电离层吸收；
在实际应用中。开放电路的下部分导线通常接地，叫做地线。上部分导线尽可能分散到高处，叫做天线。电磁波就是通过天线和地线所组成的开放电路发射出去的。为了使开放电路中产生振荡电流，常用如图所示的方法，使振荡器的线圈L2靠近开放振荡电路的线圈L1。当振荡器中产生振荡电流时，由于互感作用，就可以在开放振荡电路中产生相同频率的振荡电流，这发射端种方法叫做感应耦合。
微波容易穿过电离层; 短波容易被电离层反射。
微波
微波:
频率很高；直线传播。
一、无线电波的发射
1、有效发射电磁波的振荡电路的特点： 2、开放电路： 3、信号的调制：调频、调幅
二、无线电波的接收
1、电谐振 2、调谐与调谐电路
三、无线电波的传播
天波、地波、空间波及适用波段
1、为了使需要传递的信号发射到远方，必须对振荡电流进行（ A ） A.调制 B.放大 C.调谐 D.检波
一、电磁波的发射
1、要有效发射电磁波，振荡电路须具有如下特点： ⑴要有足够高的振荡频率； ⑵振荡电路的电场和磁场必须分散到尽可能大的空间，这样才能有效地把能量辐射出去。
2、开放电路：
为了发射电磁波，需要改进振荡电路。一方面增大电容器极板间距离、减少正对面积；另一方面减少线圈的匝数，以减少自感。这样既提高了振荡频率又将磁场和电场分散到较大空间。这种电路叫做开放电路。

电磁波的发射和接收

电磁波的发射和接收
一、电磁波的发射 1、麦克斯韦的电磁场理论、麦克斯韦的电磁场理论: 变化的电场产生变化的磁场，变化的电场产生变化的磁场，变化的磁场又产这样就产生了电磁波。生变化的电场 ,‥ ‥ ‥这样就产生了电磁波。 ‥
E
E
E
B
如广播电台电视台声声光
B
电电
B
电磁波发射电磁波发射
２、调谐：调谐：使接收电路产生电谐振的过程。使接收电路产生电谐振的过程。
３、解调：解调：使声音或图象信号从高频电流中还原出来的过程。频电流中还原出来的过程。
天线 ‥‥ 接收
调谐
解调
四、电磁波的发射和接收
调幅调制调频
天线 ‥‥ 发射
天线接收
调谐解调
明确几点
1.电磁波的传播不依赖任何媒质可在真空中传播。电磁波的传播不依赖任何媒质,可在真空中传播电磁波的传播不依赖任何媒质可在真空中传播。 2.电磁波在真空中传播的速度为电磁波在真空中传播的速度为光在真空中传播的速度，即光是一种电磁波。光在真空中传播的速度，即光是一种电磁波。３.电磁波是横波。电磁波是横波。电磁波是横波
E
k
H
４、调制调幅调制调频
４、调制
①
调幅频
二、电磁波的传播
地波天波空间波
三、电磁波的接收电磁波的接收调谐：调谐：将自己需要的电磁波选出
天线 ‥‥ 接收
调谐
１、电谐振：电谐振：当接受电路的固有频率与受到的电磁波的频率相同时，到的电磁波的频率相同时，接受电路中产生的振荡电流最强。最强。
2、电磁波有效发射的条件：、电磁波有效发射的条件： ① 振荡频率要足够高；振荡频率要足够高频率要足够高；

电磁波的发射和接收

声音信号
调频
高频振荡电流
电磁波的传播
2.无线电波的传播方式：
长波中波
中短波
短波
超短波微波
超短波微波
长波
长波: 波长较长，容易产生衍射现象。长波在地面传播时能绕过障碍物（大山、高大建筑物……）
短波
长波容易被电离层吸收；短波容易被电离层反射；微波容易穿过电离层。
微波
微波: 频率很高；直线传播。
的电磁波的频率相同
变电
的过程叫做调谐
容
能够调谐的接收电路
叫做调谐电路。
二、电磁波的接收
问题:调谐后接收到的感应电流是调制的高频振荡电流，这样我们就可以感知信号了吗?
二、无线电波的接收
3.检波：从接收到的高频振荡中“检”出所携带的信号，叫做检波，它是调制的逆过程，因此也叫解调。
电磁波发射和接受流程图
s ct c(1 t) n
3108 ( 1 0.02106 ) 6104 m 5000
所以雷达的最大侦察距离
s' s 2 3104 m 30Km
这种把低频电信号加载到高频振荡电流（载波）上的过程叫做调制。
常用的调制方式有调幅和调频两种：
1、调幅：使电磁波的振幅随信号改变，这种调制叫做调幅，用AM表示。
一、电磁波的发射
声音信号
调幅
高频振荡电流
• 2、调频：使电磁波的频率随信号改变，
这种调制方式叫做调频。
• 用FM表示。
一、电磁波的发射
二、无线电波的接收
我们生活的空间布满了强弱不同的电磁波,我们又如何选出自己所需的无线电波呢?
二、无线电波的接收
1.当接收电路的固有频率跟要接收的电磁波的频率相同时，接收电路中产生的振荡电流最强（这种现
