无掩模光刻降低成本的下一代光刻技术
光刻的四条技术路线
光刻的四条技术路线
1. 接触式光刻（Contact Lithography）：此技术路线将掩模直接与光刻胶接触，通过紫外光照射来传导图案。
接触式光刻具有高分辨率和高精度的特点，但会产生掩模和光刻胶之间的化学反应。
2. 脱接触式光刻（Proximity Lithography）：在脱接触式光刻中，光刻胶和掩模之间仅存在微小的距离，而不接触彼此。
当紫外光照射时，通过距离短暂拉近并拉开来传递图案。
脱接触式光刻比接触式光刻更容易控制化学反应，但相对于接触式光刻的分辨率和精度较低。
3. 投影式光刻（Projection Lithography）：这是最常用的光刻技术路线之一。
先通过光学方式将掩模上的图案投射到光刻胶的表面上。
投影式光刻的特点是具有高分辨率和高通量，但需要复杂的光学系统。
4. 电子束光刻（Electron Beam Lithography，EBL）：电子束光刻是一种高分辨率光刻技术，利用聚焦的电子束直接写入图案。
电子束光刻具有非常高的分辨率，但速度较慢，适用于制造高级芯片和小批量生产。
这些光刻技术路线在微电子器件制造中起着重要的作用，根据不同的需求和应用领域选择合适的技术路线。
新一代光刻机的研发进展
新一代光刻机的研发进展随着科技的飞速发展，光刻技术在微电子制造中扮演着重要的角色。
光刻机作为现代集成电路制造过程中关键的工具，其技术的进步对整个行业的发展起到了重要的推动作用。
本文将就新一代光刻机的研发进展进行探讨。
一、光刻机的背景及发展历史光刻机是一种以光刻技术为基础，采用光刻胶和光掩膜进行细微图案转移的设备。
它起源于20世纪60年代，并迅速发展成为现代半导体制造过程中不可或缺的工具。
过去几十年的发展历程中，光刻技术取得了显著的突破，不断提高了分辨率和生产效率。
二、新一代光刻机的特点与优势1. 全息光刻技术的应用全息光刻技术是新一代光刻机的重要突破之一。
相比传统的纳米光刻技术，全息光刻技术具有更高的分辨率和更低的加工偏差，可以实现更精细的图案制作。
这种技术的应用在微电子制造中具有重要的意义，可以提高集成电路器件的性能和稳定性。
2. 高纳米级别的制造精度新一代光刻机在制造精度方面取得了重大突破。
相较于以往的设备，它能够实现更高的纳米级别的精度，使得微细图案的制作更加精确和可控。
这对于集成电路制造来说具有重要意义，可以提高器件的性能和可靠性。
3. 高速高效的生产能力随着制造工艺的不断进步，新一代光刻机的生产能力也得到了大幅提升。
其采用了更先进的光刻技术和更高效的自动化系统，使得生产效率大大提高。
这对于大规模生产微电子器件来说具有重要的意义，可以降低生产成本并提高产能。
三、光刻机制造工艺的探索与创新随着新一代光刻机的研发，制造工艺方面也进行了一系列的探索与创新。
1. 光刻胶的研发光刻胶是光刻工艺中重要的材料。
为了适应更高精度的光刻需求，研发新型光刻胶成为一项重要任务。
新一代光刻机的研发推动了光刻胶技术的进步，提高了其分辨率和可靠性，为微电子制造提供了更好的支持。
2. 光掩膜的改进光掩膜是光刻机中光学部分的核心组成部分。
在新一代光刻机的研发过程中，科研人员对光掩膜的制备技术进行了改进，提高了其图案精度和制造工艺的稳定性。
光刻机的最新进展与前景展望
光刻机的最新进展与前景展望光刻机作为微电子制造中不可或缺的关键设备之一，在半导体产业领域发挥着重要作用。
随着科技的不断进步和半导体行业的飞速发展，光刻机也在不断演变和突破，为微电子制造提供更高的分辨率、更高的生产效率和更低的制造成本。
本文将对光刻机的最新进展进行探讨，并展望其未来的发展前景。
近年来，光刻机在技术上取得了许多突破，使得半导体行业得以向更高水平迈进。
首先，分辨率方面的提升使得微电子制造能够实现更小尺寸的芯片制造。
传统的光刻技术已经能够实现7纳米级别的分辨率，而最新的极紫外光刻技术（EUV）已经能够实现3纳米级别的分辨率，为下一代芯片制造提供了可能。
其次，光刻机在生产效率方面也有了显著的提升。
传统的光刻机在制造过程中需要多次曝光和对位，而新一代的多光束光刻机（MBL）可以同时曝光多个图案，大大提高了生产效率。
此外，一些企业正在开发基于可见光的光刻技术，相比于传统紫外光刻技术，可见光光刻技术具有更高的透射率，能够进一步提高生产效率。
另外，光刻机在制造成本方面也取得了重要的突破。
首先，由于分辨率的提高，芯片的制造成本得到了降低。
其次，新一代光刻机采用了更先进的光刻光源和镜头材料，能够在制造过程中节约能源和材料，降低生产成本。
此外，一些企业还在研究和开发新的曝光技术，例如非接触曝光和局部曝光技术，这些技术有望进一步减少制造成本。
对于光刻机未来的发展前景，可以预见的是光刻机将继续发挥关键作用，并不断迎接新的挑战。
首先，光刻机在下一代芯片制造中的应用具有重要意义。
目前，半导体行业正推动着超深紫外光刻（DUV）技术的研究和开发，该技术有望实现1纳米级别的分辨率，为未来更小尺寸芯片的生产提供可能。
同时，EUV技术也在不断发展和完善，有望实现更高分辨率和更高生产效率。
其次，光刻机在其他领域的应用也将得到拓展。
例如，光刻技术已经开始在生物医学领域得到应用，用于制造微小的生物芯片和生物传感器，用于快速检测和诊断疾病。
中国光刻机行业市场现状、行业格局及发展趋势分析
中国光刻机行业市场现状、行业格局及发展趋势分析光刻技术指利用光学-化学反应原理，将电路图转移到晶圆表面的工艺技术，光刻机是光刻工序中的一种投影曝光系统。
其包括光源、光学镜片、对准系统等。
在制造过程中，通过投射光束，穿过掩膜板和光学镜片照射涂敷在基底上的光敏性光刻胶，经过显影后可以将电路图最终转移到硅晶圆上。
一、市场现状及行业格局光刻机分为无掩模光刻机和有掩模光刻机。
（1）无掩模光刻机可分为电子束直写光刻机、离子束直写光刻机、激光直写光刻机。
电子束直写光刻机可以用于高分辨率掩模版以及集成电路原型验证芯片等的制造，激光直写光刻机一般是用于小批量特定芯片的制造。
（2）有掩模光刻机分为接触/接近式光刻机和投影式光刻机。
接触式光刻和接近式光刻机出现的时期较早，投影光刻机技术更加先进，图形比例不需要为1:1，减低了掩膜板制作成本，目前在先进制程中广泛使用。
随着曝光光源的改进，光刻机工艺技术节点不断缩小。
光刻设备从光源（从最初的g-Line，i-Line发展到EUV）、曝光方式（从接触式到步进式，从干式投影到浸没式投影）不断进行着改进。
目前光刻机主要可以分为IC前道制造光刻机（市场主流）、IC后道先进封装光刻机、LED/MEMS/PowerDevices制造用光刻机以及面板光刻机。
其中IC前道光刻机需求量和价值量都最高，但是技术难度最大。
而封装光刻机对于光刻的精度要求低于前道光刻要求，面板光刻机主要用在薄膜晶体管制造中，与IC前道光刻机相比技术难度更低。
IC前道光刻机技术最为复杂，光刻工艺是IC制造的核心环节也是占用时间比最大的步骤，光刻机是目前晶圆制造产线中成本最高的半导体设备。
光刻设备约占晶圆生产线设备成本27%，光刻工艺占芯片制造时间40%-50%。
高精度EUV光刻机的使用将使die和wafer的成本进一步减小，但是设备本身成本也会增长。
光刻设备量价齐升带动光刻设备市场不断增长。
一方面，随着芯片制程的不断升级，IC前道光刻机价格不断攀升。

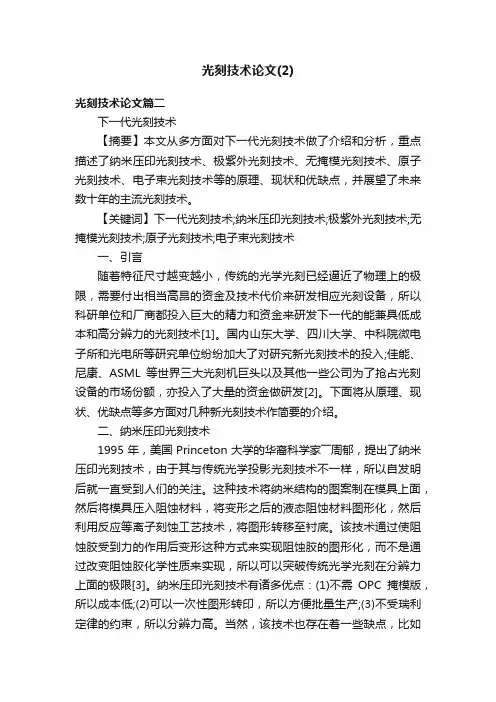

光刻技术论文（2）
光刻技术论文(2)光刻技术论文篇二下一代光刻技术【摘要】本文从多方面对下一代光刻技术做了介绍和分析，重点描述了纳米压印光刻技术、极紫外光刻技术、无掩模光刻技术、原子光刻技术、电子束光刻技术等的原理、现状和优缺点，并展望了未来数十年的主流光刻技术。
【关键词】下一代光刻技术;纳米压印光刻技术;极紫外光刻技术;无掩模光刻技术;原子光刻技术;电子束光刻技术一、引言随着特征尺寸越变越小，传统的光学光刻已经逼近了物理上的极限，需要付出相当高昂的资金及技术代价来研发相应光刻设备，所以科研单位和厂商都投入巨大的精力和资金来研发下一代的能兼具低成本和高分辨力的光刻技术[1]。
国内山东大学、四川大学、中科院微电子所和光电所等研究单位纷纷加大了对研究新光刻技术的投入;佳能、尼康、ASML等世界三大光刻机巨头以及其他一些公司为了抢占光刻设备的市场份额，亦投入了大量的资金做研发[2]。
下面将从原理、现状、优缺点等多方面对几种新光刻技术作简要的介绍。
二、纳米压印光刻技术1995年，美国Princeton大学的华裔科学家――周郁，提出了纳米压印光刻技术，由于其与传统光学投影光刻技术不一样，所以自发明后就一直受到人们的关注。
这种技术将纳米结构的图案制在模具上面，然后将模具压入阻蚀材料，将变形之后的液态阻蚀材料图形化，然后利用反应等离子刻蚀工艺技术，将图形转移至衬底。
该技术通过使阻蚀胶受到力的作用后变形这种方式来实现阻蚀胶的图形化，而不是通过改变阻蚀胶化学性质来实现，所以可以突破传统光学光刻在分辨力上面的极限[3]。
纳米压印光刻技术有诸多优点：(1)不需OPC掩模版，所以成本低;(2)可以一次性图形转印，所以方便批量生产;(3)不受瑞利定律的约束，所以分辨力高。
当然，该技术也存在着一些缺点，比如无法同时转印纳米尺寸与大尺寸的图形。
纳米压印光刻技术的分辨力已经可以达到5nm以下，成为下一代主流光刻技术的可能性非常大。
三、极紫外光刻技术极紫外光刻技术的全称为极端远紫外光刻技术。
光刻机技术的未来发展方向
光刻机技术的未来发展方向光刻机技术是半导体制造过程中至关重要的一项核心技术，它在芯片制造、平板显示和光学元件等领域扮演着重要的角色。
随着科技的进步和市场需求的不断变化，光刻机技术也在不断地进行创新和发展。
本文将针对光刻机技术的未来发展方向进行探讨。
一、多层次和多维度的微影技术随着芯片制造技术的不断发展，对于光刻机技术的要求也越来越高。
传统的二维光刻技术已经无法满足对于微小器件和高密度芯片的制造需求。
因此，未来的光刻机技术将朝着多层次和多维度的微影方向发展。
这种发展方向将可以实现更高精度的芯片制造，提升芯片性能和集成度。
二、纳米级光刻技术的研究与应用纳米级光刻技术是未来光刻机技术的一个重要方向。
随着纳米材料和纳米器件的快速发展，对于纳米级光刻技术的需求也越来越迫切。
纳米级光刻技术可以实现对于纳米结构的制造和加工，可以应用于纳米传感器、纳米电子器件等领域。
因此，未来光刻机技术的发展将需要注重对纳米级光刻技术的研究与应用。
三、高效能短波长光源技术的研究光刻机技术的性能取决于光源的稳定性和光束的能量传输效率。
传统的短波长光源存在能量损耗大、制造成本高等问题，制约了光刻机技术的进一步发展。
因此，未来光刻机技术的发展方向之一是改进和研究高效能短波长光源技术，以提高光刻机的工作效率和降低制造成本。
四、光刻机设备的智能化和自动化随着人工智能技术的发展，光刻机设备的智能化和自动化已经成为一个重要的研究方向。
智能化和自动化技术可以提高光刻机的操作和控制效率，降低人力成本，提高生产效率和产品质量。
未来的光刻机技术将趋于智能化和自动化，使得操作更简便、稳定性更高。
总结：光刻机技术的未来发展方向将包括多层次和多维度的微影技术、纳米级光刻技术的研究与应用、高效能短波长光源技术的研究以及光刻机设备的智能化和自动化。
这些发展方向将推动光刻机技术在半导体制造、平板显示和光学元件等领域的应用，提高芯片制造效率和质量，推动科技的发展。
光刻机技术的新趋势与挑战
光刻机技术的新趋势与挑战光刻机技术作为半导体制造过程中的关键环节，在现代电子产业中起着举足轻重的作用。
随着科技的发展和市场需求的变化，光刻机技术也在不断地进化和创新，遇到了新的趋势和挑战。
本文将探讨光刻机技术的新趋势以及面临的挑战，并分析其对半导体行业和相关产业的影响。
一、光刻机技术的新趋势1.超分辨率光刻随着半导体器件尺寸的不断缩小，传统的光刻技术已经无法满足要求。
因此，超分辨率光刻成为了行业的新趋势。
通过引入新的光刻胶、改进光源和光刻机结构，超分辨率技术能够有效地提高器件图形的分辨率，使得更小尺寸的器件得以实现。
2.多层次光刻为了满足多层次器件的要求，多层次光刻技术逐渐兴起。
多层次光刻技术通过多次光刻和对准过程，可以在同一晶片上制造出不同层次的器件。
这不仅提高了器件的集成度和性能，还减少了制造成本和周期。
3.纳米光刻技术随着纳米尺度器件的需求日益增加，纳米光刻技术迅速发展起来。
纳米光刻技术通过利用纳米级的光刻胶和纳米线路，实现了更高的分辨率和更小尺寸的器件制造。
纳米光刻技术对于存储器件、集成电路和纳米电子器件的发展具有重要意义。
二、光刻机技术面临的挑战1.分辨率限制尽管超分辨率技术的出现提高了分辨率，但仍面临分辨率限制的挑战。
随着器件尺寸的继续缩小，光刻胶和光学系统对分辨率的要求越来越高，这对光刻机的精度和稳定性提出了更高的要求。
2.制造复杂化多层次光刻技术的应用使得制造过程变得更加复杂。
多次对准以及多次曝光增加了制造工艺的难度和风险。
此外，多层次光刻也带来了光刻机性能的挑战，需要更高的对准精度和更长的曝光时间。
3.新材料和新工艺随着新材料和新工艺的不断涌现，光刻机技术也需要相应的适应和改进。
新材料的光学性质和光刻胶的适应性是关键问题。
此外，新工艺所需的更高温度和更高功率也对光刻机的设计和稳定性提出了更高的要求。
三、光刻机技术对半导体行业的影响光刻机技术的发展对于半导体行业将产生深远的影响。
光刻机技术进展及未来发展方向
随着信息技术的迅猛发展和半导体产业的不断壮大，光刻机技术作为半导体制造工艺中极为重要的一环，也在不断进行创新与突破，实现了长足的发展。本文将对光刻机技术的进展进行探究，并展望其未来的发展方向。
一、光刻机技术的进展
1.微影技术的应用
光刻机技术作为微影技术的核心，能够在光敏胶片或光刻胶层上进行光照、显影、蚀刻等工序，使图案投射到硅片上，实现了微小化的电子元件和线路的制造。随着相干光刻技术、准直光刻技术等的应用，半导体芯片的制作精度和复杂度得以提升。
二、光刻机技术的未来发展方向
1.极紫外光刻技术（EUV技术）
极紫外光刻技术采用13.5nm波长的极紫外光进行曝光，制程尺寸进一步缩小，是当前光刻技术的研究热点。然而，由于光源、光刻胶和掩膜等相关技术仍处于发展阶段，EUV技术在商业化应用方面仍面临一定的挑战。未来，随着技术突破和商业化成本的降低，EUV技术有望成为下一代光刻技术的主流。
2.光刻机设备的集成与智能化
随着芯片制程的不断革新，光刻机设备将继续向着集成化和智能化方向发展。光刻机设备将逐渐实现多工艺模块集成，提高生产效率和设备利用率。同时，光刻机设备还将加强机器学习和人工智能技术的应用，通过数据分析和优化算法，提高设备的自动化程度和制程控制精度。
3.新材料与新工艺的应用
随着新材料的不断涌现，比如二维材料、有机半导体材料等，光刻机技术也需要与之相适应，探索新的制备工艺和工艺参数。未来，光刻机技术将与新材料和新工艺相结合，为电子器件带来更多的创新和突破。
2.紫外光刻技术的突破
紫外光刻技术采用了更短波长的光线，使得线宽更加精细，解决了传统光刻机技术面临的线宽限制难题。采用193nm波长的氟化氖激光器，使得制程尺寸进一步缩小，为微电子产业的发展提供了重要的支撑。
微纳米无掩膜光刻微纳光刻
微纳米无掩膜光刻微纳光刻
微纳米无掩膜光刻微纳光刻，是一种在微米、纳米甚至亚纳米级别
进行制作的技术。
本文将从方法、优势和应用的角度介绍微纳米无掩
膜光刻微纳光刻。
一、方法
传统的光刻技术需要使用掩模（即光刻面板）来实现图形转移，由于
掩模的制作和管理困难，很难应对纳米级别以上的加工需要。
而无掩
膜光刻不需要掩模，通过特殊的光源照射和化学反应，实现了在基片
上直接制作出所需的结构。
其制作过程包括基片处理、预上粘结剂、
光刻图案曝光、显影、表面改性等步骤，大大简化了制作流程，同时
也减小了加工成本。
二、优势
1. 高精度。
由于无掩膜光刻不需要掩模，可以避免掩模的缺陷和误差
对加工精度的影响，因此可以实现亚纳米级别的加工精度。
2. 高效率。
无掩膜光刻制作流程简单，省去了掩模的制作和管理过程，提高了制作效率和加工速度。
3. 低成本。
无掩膜光刻可以避免掩模的使用和管理成本，减小了加工
成本，同时也减小了加工流程对环境的影响。
4. 能够实现多层结构。
无掩膜光刻可以通过重复制作曝光和显影的过程，实现多层结构的加工。
三、应用
无掩膜光刻可以应用于集成电路、纳米器件制备、微流控芯片等领域。
由于其高精度、高效率的优势，可以实现更为精细的器件制备和更加
灵活的设计，为微纳米加工领域的研究和应用提供了有效的手段。
总之，微纳米无掩膜光刻微纳光刻是一项广泛应用于纳米科技领域的
制作技术，它的出现为纳米加工领域提供了无限可能，具有重要的研
究和应用价值。
光刻机技术对光学成像系统的改进
光刻机技术对光学成像系统的改进光学成像系统作为现代科技领域中不可或缺的一环，起到了关键作用。
然而，随着科技的不断进步和需求的日益增加，光学成像系统也需要不断改进以满足更高的要求。
其中，光刻机技术在改进光学成像系统方面发挥了重要的作用。
一、光刻机技术的背景和概述光刻机技术是一种在微纳米尺度下用于制造集成电路和微电子器件的关键工艺技术。
通过使用光刻胶和光掩模，将图案投射到硅片上进行快速、准确的图案转移。
光刻机技术也被广泛应用于光学成像系统中，以提高成像质量和系统性能。
二、光刻机技术在光学成像系统中的应用1. 提高分辨率：通过使用更高精度的光刻机，光学成像系统可以实现更高的分辨率。
光刻机的高精度投影系统和光掩模可以将更小尺寸的图案转移到硅片上，从而获得更细致、清晰的图像。
2. 减小像差：在传统的光学成像系统中，像差是常见的问题之一。
而光刻机技术可以通过优化光刻胶和光源，减小像差对成像质量的影响。
光刻机的高度精确性可以使得光学成像系统的焦距更加稳定，减少球差、色差等非理想成像因素。
3. 实现多层次成像：光刻机技术的快速图案转移能力使得光学成像系统可以实现多层次的成像。
通过多次曝光和图案转移，光学成像系统可以实现复杂图像的层次结构，提高成像的效果和逼真度。
三、光刻机技术对光学成像系统的挑战和解决方案1. 环境干扰：光刻机技术对环境要求严格，而光学成像系统常处于复杂的环境中。
为了解决这一问题，光学成像系统在设计时需考虑减少环境干扰对成像质量的影响，如通过隔音和防尘措施，确保成像过程的稳定性。
2. 制造成本：光刻机技术相对昂贵，对光学成像系统的制造成本提出了挑战。
为了解决这一问题，可以通过优化光刻机的设计和工艺流程，以降低成本并提高制造效率。
3. 系统集成：将光刻机技术与光学成像系统进行有效集成是一项复杂的任务。
需要研究和优化系统的内部结构和外部连接，以确保光刻机技术能够顺利应用于光学成像系统中。
四、光刻机技术的发展趋势和前景随着科技的飞速发展，光刻机技术将继续在光学成像系统中发挥重要作用，并不断取得新的突破。
光学光刻技术现状及发展趋势
光学光刻技术现状及发展趋势光刻技术在半导体制造中起着非常重要的作用，其制造的集成电路的性能和功能直接决定了整个电子设备的性能。
当前，光刻技术主要应用于半导体工艺中的互连层和尺寸较大的图案制作。
光刻技术的主要设备是光刻机，它通过精密的光学投影系统将光源中的光通过掩模透射到光刻胶上，然后通过化学和物理的处理方式将图案转移到半导体材料上。
这种技术具有高分辨率、高精度和高效率的优点，已广泛应用于微电子制造领域。
在光刻技术的发展过程中，最主要的挑战就是以更高的分辨率和更小的尺寸来制造更复杂的微纳器件。
当前，光刻技术的分辨率已经达到了纳米级别，但随着芯片的尺寸越来越小，光刻技术面临着更大的挑战。
在光学光刻技术中，短波紫外（DUV）光刻技术是目前最常用的技术，其工作波长通常为193纳米或248纳米。
但是，这些波长已经接近物理极限，无法进一步提高分辨率。
因此，目前研究人员正在积极寻求新的光刻技术来突破这一限制。
发展趋势方面，一种为发展新一代光刻技术的方向是使用更短波长的光源，如极紫外（EUV）光刻技术。
EUV光刻技术利用波长为13.5纳米的极紫外光源进行曝光，具有更高的分辨率和更小的尺寸。
然而，EUV技术目前仍面临一系列挑战，包括光源功率不足、镜面反射率低和衍射效应等问题。
因此，目前EUV技术还没有得到广泛的商业应用。
但是，随着技术的不断发展，相信EUV技术将会逐渐成熟并取代DUV技术，成为下一代光刻技术的主流。
另一种发展趋势是多重光刻技术的应用。
多重光刻技术是指将两个或多个光刻步骤结合起来，以实现更高的分辨率和更复杂的图案制作。
这一技术可以通过在光刻胶层上涂覆多层光刻胶和反射层，然后进行多次曝光来实现。
多重光刻技术可以大大提高分辨率，同时也可以保持较高的生产效率。
目前，多重光刻技术已经得到了广泛的应用，并在下一代半导体工艺中发挥了重要作用。
总之，光刻技术作为半导体制造中的关键工艺技术，其现状和发展趋势对整个电子行业发展起着重要的影响。
掩模曝光DMD无掩模数字光刻更新
➢计算机将所需的光刻图案通过图形生成器输入到DMD芯片中，根据图形中黑 白像素的分布来改变DMD 中微反射镜的转角，并通过准直光源照射DMD表面 形成与所需图形一致的光图像，利用相应的光刻镜头将该图像投影到基片表面 并通过控制样品台的扫描运动，实现任意形状的大面积微结构制备。
➢投影物镜
➢曝光光源能量分布实际测试图
➢利用特殊的衍射匀光光学元 件和405nm激光，形成高均 匀、高效照明光源
➢丰富的投影光刻物镜光学、光机设 计经验以及成熟的精密装调工艺， 保证每一个投影光刻物镜的成像质 量。 ➢标准物镜： ➢1X：分辨力10.8μm，曝光面积21X10.5mm2
➢数值孔径NA=0.1
（2013.04.17 授权公告日） 授权
数字处理方面: 一种用于数字光刻系统的光强不均匀性测量与校正方法 刘华;卢振武 （已提交）
系统装调方面: DMD光学系统光源位置的定位辅助装置及光源位置装调方法 刘华 谭向全 党博石 发明专利
201510263495 用于定位DMD光刻系统中相机焦平面位置的新型分划板 刘华 谭向全 党博石 卢振武 发明专
利201510316684.0
发表论文：
Xiao-Duo Wang HuaLiu*、 Zhen-WuLu Li-WeiSong Tai-shengWang Bo-Shi Dang XiangQianQuan Yun-PengLi Design of a spectrum-folded Hadamard transform spectrometer in nearinfrared band Opt. Commu. 333. 80-83 (2014)
➢核心技术3——数据处理
（国内同类产品形成固定数据，分块存储，国外同类产品形成滚动数据，分块存储。）
纳米压印光刻技术
纳米压印光刻技术纳米压印技术是美国普林斯顿大学华裔科学家周郁在20世纪1995年首先提出的。
这项技术具有生产效率高、成本低、工艺过程简单等优点,已被证实是纳米尺寸大面积结构复制最有前途的下一代光刻技术之一。
目前该技术能实现分辨率达5nm以下的水平。
纳米压印技术主要包括热压印、紫外压印以及微接触印刷。
纳米压印技术是加工聚合物结构最常用的方法,它采用高分辨率电子束等方法将结构复杂的纳米结构图案制在印章上,然后用预先图案化的印章使聚合物材料变形而在聚合物上形成结构图案。
1、热压印技术纳米热压印技术是在微纳米尺度获得并行复制结构的一种成本低而速度快的方法。
该技术在高温条件下可以将印章上的结构按需复制到大的表面上,被广泛用于微纳结构加工。
整个热压印过程必须在气压小于1Pa的真空环境下进行,以避免由于空气气泡的存在造成压印图案畸变,热压印印章选用SiC材料制造,这是由于SiC非常坚硬,减小了压印过程中断裂或变形的可能性。
此外SiC化学性质稳定,与大多数化学药品不起反应,因此便于压印结束后用不同的化学药品对印章进行清洗。
在制作印章的过程中,先在SiC表面镀上一层具有高选比(38&1)的铬薄膜,作为后序工艺反应离子刻蚀的刻蚀掩模,随后在铬薄膜上均匀涂覆ZEP抗蚀剂,再用电子束光刻在ZEP抗蚀剂上光刻出纳米图案。
为了打破SiC的化学键,必须在SiC上加高电压。
最后在350V的直流电压下,用反应离子刻蚀在SiC表面得到具有光滑的刻蚀表面和垂直面型的纳米图案。
整个热压印过程可以分为三个步骤：(1)聚合物被加热到它的玻璃化温度以上。
这样可减少在压印过程中聚合物的粘性,增加流动性,在一定压力下,就能迅速发生形变。
但温度太高也没必要,因为这样会增加升温和降温的时间,进而影响生产效率,而对模压结构却没有明显改善,甚至会使聚合物弯曲而导致模具受损。
同时为了保证在整个压印过程中聚合物保持相同的粘性,必须通过加热器控制加热温度不变。
