多处控制一盏灯双联开关的几种接法
两个或多个开关控制一盏灯的电器接线图(2种方式)
两个或多个开关控制一盏灯的电器接线图
方式一
双联开关的安装
双联开关一般用于在两处用两只双联开关控制一盏灯。
双联开关的安装方法与单联开关类似，但其接线较复杂。
双联开关有三个接线端，分别与三根导线相接，注意双联开关中连铜片的接线桩不能接错，一个开关的连铜片接线桩应和电源相线联接，另一个开关的连铜片接线桩与螺口灯座的中心弹簧片接线桩联接。
每个开关还有两个接线桩用两根导线分别与另一个开关的两个接线桩联接。
待接好线，经过仔细检查无误后才能通电使用。
对于楼道和楼梯照明，多采用双控方式(有的长楼道采用三地控制)，在楼道和楼梯人口安装双控跷板开关，其特点是在任意人口处都可以开闭照明装置。
其原理接线图见图2。
还是画一下吧：灯泡的多地控制
灯泡的多地控制
方式二
两个或多个开关控制一盏灯的电器接线图
图一：采用控制按钮和交流接触器来实现。
按下SW1-2、SW2-2……SW n-2中的任何一个都能激发交流接触器得电，触点J-1吸合，灯亮。
按下SW1-1、SW2-1……SWn-1任何一个都能关闭灯。
可以将一个常开按钮和常闭按钮装在一个暗箱中实现一个地方的开和关。
图二：采用单向可控硅来实现，整流桥实现交直流转换。
详细论述见：/content/10/0808/22/680266_44630559.sht ml。
双控开关接线的所有方法
双控开关接线的所有方法

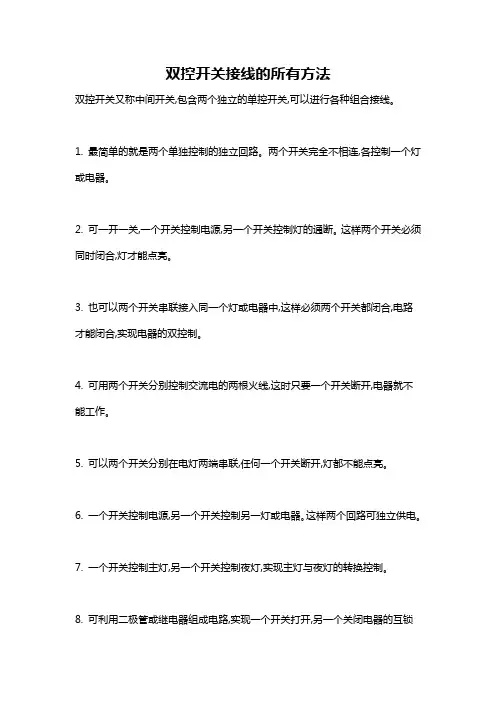

双控开关又称中间开关,包含两个独立的单控开关,可以进行各种组合接线。
1. 最简单的就是两个单独控制的独立回路。
两个开关完全不相连,各控制一个灯或电器。
2. 可一开一关,一个开关控制电源,另一个开关控制灯的通断。
这样两个开关必须同时闭合,灯才能点亮。
3. 也可以两个开关串联接入同一个灯或电器中,这样必须两个开关都闭合,电路才能闭合,实现电器的双控制。
4. 可用两个开关分别控制交流电的两根火线,这时只要一个开关断开,电器就不能工作。
5. 可以两个开关分别在电灯两端串联,任何一个开关断开,灯都不能点亮。
6. 一个开关控制电源,另一个开关控制另一灯或电器。
这样两个回路可独立供电。
7. 一个开关控制主灯,另一个开关控制夜灯,实现主灯与夜灯的转换控制。
8. 可利用二极管或继电器组成电路,实现一个开关打开,另一个关闭电器的互锁
控制。
9. 开关还可以接入信号或电源指示灯,以示接通状态。
10. 接线时注意确保正确连接火线和零线。
通过变换双控开关的接法,可以实现对电器灯光的多种灵活控制。
双控开关连接方法

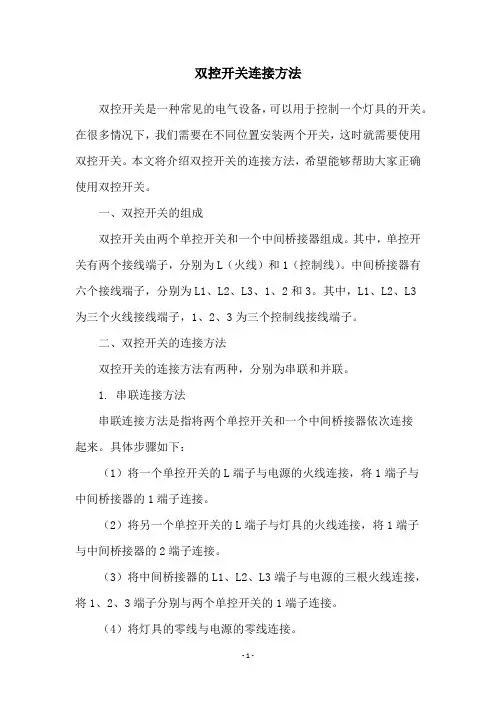

双控开关连接方法双控开关是一种常见的电气设备，可以用于控制一个灯具的开关。
在很多情况下，我们需要在不同位置安装两个开关，这时就需要使用双控开关。
本文将介绍双控开关的连接方法，希望能够帮助大家正确使用双控开关。
一、双控开关的组成双控开关由两个单控开关和一个中间桥接器组成。
其中，单控开关有两个接线端子，分别为L（火线）和1（控制线）。
中间桥接器有六个接线端子，分别为L1、L2、L3、1、2和3。
其中，L1、L2、L3为三个火线接线端子，1、2、3为三个控制线接线端子。
二、双控开关的连接方法双控开关的连接方法有两种，分别为串联和并联。
1. 串联连接方法串联连接方法是指将两个单控开关和一个中间桥接器依次连接起来。
具体步骤如下：（1）将一个单控开关的L端子与电源的火线连接，将1端子与中间桥接器的1端子连接。
（2）将另一个单控开关的L端子与灯具的火线连接，将1端子与中间桥接器的2端子连接。
（3）将中间桥接器的L1、L2、L3端子与电源的三根火线连接，将1、2、3端子分别与两个单控开关的1端子连接。
（4）将灯具的零线与电源的零线连接。
通过以上连接方式，两个单控开关就可以实现对一个灯具的控制。
2. 并联连接方法并联连接方法是指将两个单控开关和一个中间桥接器并联连接在一起。
具体步骤如下：（1）将两个单控开关的L端子分别与电源的火线和灯具的火线连接，将1端子分别与中间桥接器的1端子和2端子连接。
（2）将中间桥接器的L1、L2、L3端子与电源的三根火线连接，将1、2、3端子分别与两个单控开关的1端子连接。
（3）将灯具的零线与电源的零线连接。
通过以上连接方式，两个单控开关就可以实现对一个灯具的控制。
三、注意事项在连接双控开关时，需要注意以下几点：1. 电源和灯具的电压必须一致，电流不能超过开关的额定电流。
2. 连接电线必须符合国家标准，电线截面积不能过小，接线必须牢固。
3. 连接前必须确认电源已经断电，以免发生电击事故。
一灯双控开关的接法

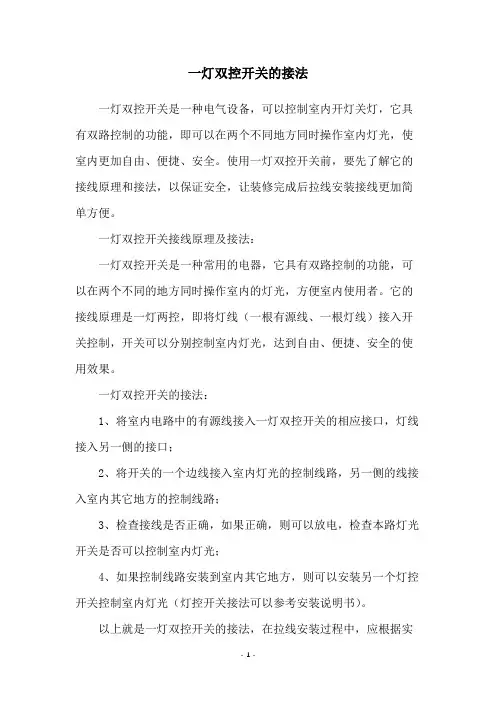

一灯双控开关的接法一灯双控开关是一种电气设备，可以控制室内开灯关灯，它具有双路控制的功能，即可以在两个不同地方同时操作室内灯光，使室内更加自由、便捷、安全。
使用一灯双控开关前，要先了解它的接线原理和接法，以保证安全，让装修完成后拉线安装接线更加简单方便。
一灯双控开关接线原理及接法：一灯双控开关是一种常用的电器，它具有双路控制的功能，可以在两个不同的地方同时操作室内的灯光，方便室内使用者。
它的接线原理是一灯两控，即将灯线（一根有源线、一根灯线）接入开关控制，开关可以分别控制室内灯光，达到自由、便捷、安全的使用效果。
一灯双控开关的接法：1、将室内电路中的有源线接入一灯双控开关的相应接口，灯线接入另一侧的接口；2、将开关的一个边线接入室内灯光的控制线路，另一侧的线接入室内其它地方的控制线路；3、检查接线是否正确，如果正确，则可以放电，检查本路灯光开关是否可以控制室内灯光；4、如果控制线路安装到室内其它地方，则可以安装另一个灯控开关控制室内灯光（灯控开关接法可以参考安装说明书）。
以上就是一灯双控开关的接法，在拉线安装过程中，应根据实际情况加以变更，以保证安全可靠；同时，由于一灯双控开关是控制室内灯光的重要设备，装配时也要注意隔离和保护，避免高压电路的损坏或者安全隐患。
此外，为了能够更好地控制室内灯光，使用者还可以采用智能控制系统，把一灯双控开关与智能家居系统接入，采用智能调节技术，使室内灯光的开启关闭更加精确、节能高效。
以上就是关于一灯双控开关的接法的介绍，由此可见，要正确安装一灯双控开关，首先要充分理解其接线原理及接法以及实际应用情况，以保证安全可靠；同时，把一灯双控开关与智能家居系统接入，使用智能调节技术来控制室内灯光，也可以更好地促进室内灯光的节能减排节约能源，既实现灯光便捷操控，又兼顾环保及节能。
教你一盏灯连接三个开关,30种常见照明连接方法
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
教你一盏灯连接三个开关，30种常见照明连接方法

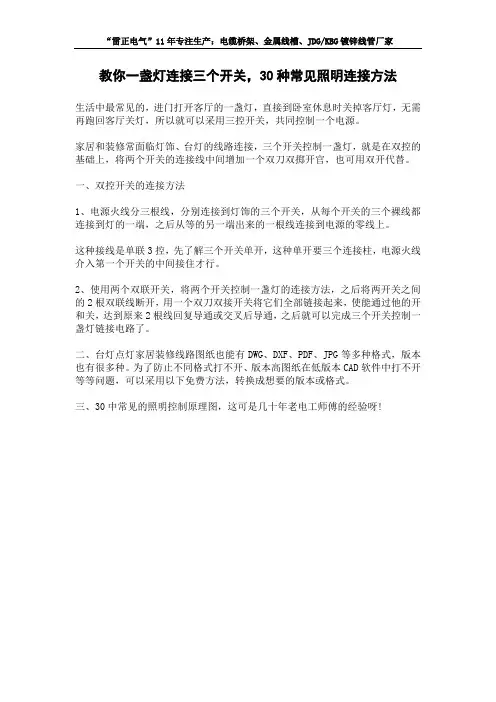

生活中最常见的，进门打开客厅的一盏灯，直接到卧室休息时关掉客厅灯，无需再跑回客厅关灯，所以就可以采用三控开关，共同控制一个电源。
家居和装修常面临灯饰、台灯的线路连接，三个开关控制一盏灯，就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开官，也可用双开代替。
一、双控开关的连接方法
1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，之后从等的另一端出来的一根线连接到电源的零线上。
这种接线是单联3控，先了解三个开关单开，这种单开要三个连接柱，电源火线介入第一个开关的中间接住才行。
2、使用两个双联开关，将两个开关控制一盏灯的连接方法，之后将两开关之间的2根双联线断开，用一个双刀双接开关将它们全部链接起来，使能通过他的开和关，达到原来2根线回复导通或交叉后导通，之后就可以完成三个开关控制一盏灯链接电路了。
二、台灯点灯家居装修线路图纸也能有DWG、DXF、PDF、JPG等多种格式，版本也有很多种。
为了防止不同格式打不开、版本高图纸在低版本CAD软件中打不开等等问题，可以采用以下免费方法，转换成想要的版本或格式。
三、30中常见的照明控制原理图，这可是几十年老电工师傅的经验呀!。
新房装修,双控开关装错了有你哭的,双控开关准确接线!!!
“双控开关”顾名思义就是在两个不同的地方控制同一盏灯，在新房装修中十分常见，许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。
如楼梯的过道口、走廊、卧室、卫生间等，它同时带有常开、常闭两个触点，相比传统开关而言，更省时省力。
双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。
要知道每种双控开关怎么接，就必须要知道双控开关是什么以及它的工作原理。
因为按照联数的增加，双控开关的接线就会更加复杂，所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙，安装时会快捷、省事且不易出错。
下面一起来看看双控开关接线图示例，为大家做电路接线参考。
1什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关22、什么是双控开关首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(比如：在下楼是打开开关，到楼上后关闭开关。
说真的这样的设计真的非常方便，可以省去很多不必要的麻烦。
)。
3一般常常用在家里楼梯的前后端及卧室门口和床头。
下面是一张接线图，大家看了就明白了。
4双控开关怎么接？双控开关接线分单联双控、双联双控开关、三联双控开关三种。
一、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图52、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
家装三控双联开关接法
家装三控双联开关接法一、引言在家居装修中，灯光控制是一个非常重要的方面。
为了方便控制不同的灯光，通常会使用开关进行操作。
在一些场景中，可能需要同时控制多个开关来实现灯光的开关和调节。
本文将介绍家装中一种常用的三控双联开关接法。
二、背景在家居装修中，如果希望在两个不同的位置控制一个灯光，通常会使用双联开关来实现。
而在一些复杂的场景中，可能需要同时控制多个开关来实现对灯光的控制。
这就是家装三控双联开关接法的应用场景。
三、材料准备在开始接线之前，我们需要准备一些材料和工具，以确保接线工作的顺利进行。
以下是需要准备的材料和工具：1. 三控双联开关 x32. 灯泡 x13. 电线4. 绝缘胶带5. 螺丝刀四、接线步骤1. 开关1的接线首先，我们从开关1开始进行接线。
将开关1侧面的螺丝拧开，然后将电线的线芯分别连接到开关1的L1和COM1位置。
使用绝缘胶带将电线绝缘，确保安全可靠。
2. 开关2的接线接下来，我们进行开关2的接线。
与开关1类似，将电线的线芯分别连接到开关2的L2和COM2位置，并使用绝缘胶带进行绝缘处理。
3. 开关3的接线最后，我们进行开关3的接线。
同样地，将电线的线芯分别连接到开关3的L3和COM3位置，并使用绝缘胶带进行绝缘处理。
4. 灯泡的接线接线完成后，我们需要将灯泡与开关进行连接。
将灯泡的两根电线分别连接到开关1的L1和开关2的L2位置。
然后，将另一根灯泡的电线连接到开关3的L3位置。
确保所有电线连接紧固，并使用绝缘胶带进行绝缘处理。
5. 测试接线完成后，我们可以进行一次测试，以确保灯光的开关和调节功能正常。
打开开关1和开关2，灯泡应该亮起。
然后关闭开关1和开关2，灯泡应该熄灭。
最后打开开关3，灯泡应该再次亮起，表明控制功能正确。
六、注意事项在进行接线工作时，请务必断开电源，确保自身安全。
此外，还需注意以下几点：1. 确保所有接线牢固可靠，并避免电线松动或接触不良。
2. 使用绝缘胶带对电线进行绝缘处理，确保安全可靠。
多控开关的接线方法
多控开关的接线方法多控开关是一种常见的电气设备，用于控制一个或多个灯具或电器的开关。
在家庭和商业场所中，我们经常会见到多控开关的应用。
正确的接线方法能够确保多控开关的正常使用，同时也能保证电路的安全性。
接下来，我们将介绍多控开关的接线方法，希望能对大家有所帮助。
首先，我们需要了解多控开关的基本结构。
多控开关通常由控制开关、触点、连接线和外壳等部分组成。
在接线之前，我们需要确认开关的型号和参数，并且做好相应的安全措施，比如切断电源等。
接下来，我们将介绍多控开关的接线方法。
1. 单控开关的接线方法。
首先，我们来介绍单控开关的接线方法。
单控开关用于控制单个灯具或电器的开关。
在接线时，我们需要将电源线和负载线分别连接到单控开关的对应触点上，同时确保接线牢固，不得有松动或接触不良的情况。
接线完成后，还需进行线路的绝缘测试，确保安全可靠。
2. 多控开关的接线方法。
接下来，我们来介绍多控开关的接线方法。
多控开关可以实现一个电器由多个开关进行控制的功能。
在接线时，我们需要将各个开关之间的触点进行正确的连接，通常采用串联或并联的方式。
在接线过程中，需要严格按照电路图进行操作，确保每个触点连接正确，不得出现接错线的情况。
接线完成后，还需进行功能测试，确保各个开关能够正常控制电器的开关状态。
3. 注意事项。
在进行多控开关的接线时，我们需要注意以下几点：确保电源已经切断，避免触电的危险；仔细阅读电路图，了解各个触点的功能和连接方式；使用合适的工具进行接线，确保接线牢固可靠；在接线完成后，进行线路的绝缘测试和功能测试，确保安全可靠。
总结。
多控开关的接线方法并不复杂，但需要我们严格按照电路图进行操作，确保每个触点连接正确。
在接线过程中，我们需要做好安全防护措施，确保自身和他人的安全。
希望本文介绍的多控开关的接线方法能够对大家有所帮助，谢谢阅读！。
两个开关控制一盏灯怎么接线
两个开关控制一盏灯怎么接线
先把火线连接至第一个开关的L1接线柱；把2个开关的L2、L3接线柱，用导线短接起来；将第二个开关的L1，连在灯的一端；再将灯的另一端连接在零线上。
1、双控开关接线时，先把两个开关之间的线连接起来；将火线连接在两个双控开关的接入点上；将火线的另一端接上一个电灯，电灯的输出端接上零线，双控开关就连接好了，此时可以使用两个开关来控制同一盏灯。
2、双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。
双控开关主要采用客厅或卧室的主灯的控制，虽然生活方便使用，但必须延长布线路径，需要特别注意。
3、插座接线的过程中，必须要对电路火线进行检查，查看其是否已断电，如果电路火线处于通电的状态中，插座接线时容易引发安全问题。
插座接线时，不得安装在易燃易爆的环境中，如果易燃粉尘进入插座内，容易出现插座短路的情况，甚至产生火花引起爆炸，因此插座的安装位置必须远离易燃易爆物。
一灯双控开关的接法
一灯双控开关的接法
一灯双控开关的接法：
一、基本原理：
1、一灯双控开关是将两个开关连接到一个负载，使用时可以从不同位
置同时控制同一负载，可以实现在多处控制多处单个灯;
2、线路连接：将两个控制开关的线路连接起来，将发线与接线盒的第
一双端首先连接(注：第一双端指的是第一只开关的路端和相反的路端，如1路和4路)，然后再将第二双端(即第二只开关的路端和相反的路端)连接；
3、电路接法原理：每个开关的负载端都接在接线盒的公共端；然后两
只开关的路端套接，第一只开关的路端接入第一个接线位，第二只开
关的路端接入第二个接线位；
二、具体安装：
1、假设我们要安装一灯双控开关，首先要准备好开关、接线盒和负载(20A以内普通灯泡)；
2、将灯泡接在接线盒的公共端；
3、将两支开关的线路连接起来，将发线与接线盒的第一双端首先连接，然后再将第二双端连接；
4、将两支开关安装到墙上，完成安装；
5、用电：根据需要，可以用各种方式分别操作两个开关的开关，来控
制灯的开关。
三、注意事项：
1、安装时要注意加强开关的装配；
2、检查一下接线是否牢固，避免线路接触不良；
3、安装完成后要检查两个开关是否可以正常同时控制灯；
4、更换一灯双控开关时，要保证新开关的性能与旧开关相同，以免影响电路的安全性；
5、安装完成后，应进行操作测试，以确保电路可以正常工作。
两只开关两地控制一盏灯实际接线布线图
⑤
N L
进线电线管 至下一个灯具出线管
220V～
L2 ③ L3
L2
L1 L3 SA1 ④
①
⑤
L
① SA2 图例
至开关电线管
④
灯具
甲地开关 电源盒
电源盒 接线盒
穿管 PVC
新增至乙地开关双控线管
L1
乙地开关 电源盒
L1 ② L3 ③ SA2 L2 SA1(原开关)
制图：大庆油田电力技术培训中心---于宝水
1.一只开关控制一盏灯实际接线图
N L
进线管
至下一个灯出线管 灯头电 源盒
①
③
至开关电线管
图例 SA1
灯具 电源盒 接线盒 PVC 电线管 开关电 源盒
② L1 L2
制图：大庆油田电力技术培训中心---于宝水
2.两只开关两地控制一盏灯原理图
EL
2.1两只开关两地控制一盏灯实际接线图
灯头电源盒
N
② L1
L3 L2
2.2两只开关两地控制一盏灯实际接线图
灯头电源盒
N L
进线电线管 至下一个灯具出线管
①
⑤
至开关电线管
④
灯具
甲地开关 电源盒
新增至乙地开关双控线管
L1
乙地开关 电源盒
L1 ② L3 ③ SA2 L2 SA1(原开关)
制图：大庆油田电力技术培训中心---于宝水
L3 L2
灯头电源盒 N L
进线电线管
2.3两只开关两地控制一盏灯实际接线图
①Leabharlann ⑤此处在原穿管处破口
原至开关电线管 新增至乙地开关双控线管
④ 灯具
甲地开关电 源盒
双控开关的连接方法
双控开关的连接方法双控开关是一种常见的电气开关设备，可以实现一个灯具被两个不同的开关控制。
在家庭和商业场所中，双控开关被广泛应用，可以方便地实现对灯光的控制。
在安装双控开关时，正确的连接方法非常重要，可以确保开关的正常使用和安全性。
本文将介绍双控开关的连接方法，以帮助读者更好地了解和使用这一设备。
首先，我们需要了解双控开关的基本结构。
一个双控开关通常由两个开关组成，分别标有“1”和“2”的标识。
每个开关上都有三个接线端子，分别是“L”、“1”和“2”。
其中，“L”端子是用来连接电源线的，而“1”和“2”端子则分别连接到两个不同的灯具。
在连接双控开关时，需要根据这些接线端子来正确地连接电线。
接下来，我们将介绍双控开关的具体连接方法。
首先，需要确定好电源线、灯具线和开关线的位置。
通常情况下，电源线是从电源箱中引出的，灯具线则是连接到灯具的电线，而开关线则是连接到开关的电线。
在连接双控开关时，首先需要将电源线连接到双控开关的“L”端子上。
这样可以将电源引入开关，为后续的操作提供电力支持。
接下来，需要将两个灯具线分别连接到双控开关的“1”和“2”端子上。
这样可以实现对两个灯具的控制。
在连接灯具线时，需要确保连接牢固，以防止出现松动或接触不良的情况。
一般情况下，灯具线的连接方法与电源线相似，都是通过拧紧螺丝来固定电线。
在连接完电源线和灯具线之后，需要对开关线进行连接。
开关线是连接到开关按钮上的电线，通过操作开关按钮可以实现对灯具的控制。
在连接开关线时，需要将两个开关按钮分别连接到双控开关的“1”和“2”端子上。
这样可以实现对两个开关按钮的控制，从而实现双控的功能。
在连接双控开关时，需要注意以下几点。
首先，需要确保电源线、灯具线和开关线的连接正确无误，避免出现接线错误导致的电路故障。
其次，需要确保接线牢固可靠，避免出现松动或接触不良的情况。
最后，需要在连接完毕后进行电路测试，确保双控开关的正常使用和安全性。
多灯多控开关线路接法
多灯多控开关线路接法多灯多控开关线路接法是指在一个房间或区域内，有多个开关可以控制多个灯具的开关。
这种电路设计可以方便地实现对不同区域的灯光进行控制，提高生活质量和舒适度。
在实际操作中，多灯多控开关线路接法有很多种不同的实现方式，下面将介绍其中两种常见的方法：星型和环型。
1. 星型接法星型接法是指将所有的灯具连接到一个中心点上，然后每个开关都与这个中心点相连。
这种接法最常见于较小的房间或区域内。
具体操作步骤如下：1.1 首先确定需要控制的灯具数量和位置，并将它们连接到一个中心点上。
可以使用插头、终端盒或者直接焊接等方式进行连接。
1.2 在每个需要安装开关的位置打孔，并安装相应数量的单控开关。
1.3 将每个单控开关与中心点连接。
通常情况下，使用两根电缆分别从中心点引出到每个单控开关处，并进行连接。
1.4 连接完毕后进行测试，确保所有灯具都能够正常地被打开和关闭。
2. 环型接法环型接法是指将所有的灯具连接成一个环形，然后每个开关都与这个环相连。
这种接法适用于较大的房间或区域内。
具体操作步骤如下：2.1 首先确定需要控制的灯具数量和位置，并将它们连接成一个环形。
同样可以使用插头、终端盒或者直接焊接等方式进行连接。
2.2 在每个需要安装开关的位置打孔，并安装相应数量的单控开关。
2.3 将每个单控开关与环形连接。
通常情况下，使用两根电缆分别从开关处引出到环形上，并进行连接。
2.4 连接完毕后进行测试，确保所有灯具都能够正常地被打开和关闭。
总结：以上是多灯多控开关线路接法的两种常见方法：星型和环型。
在实际操作中，需要根据不同的情况选择合适的方法，并注意安全问题。
此外，在进行电路设计时，还应该考虑到负载平衡、线路阻抗等因素，以确保电路稳定可靠。
双控开关有几种接线方法？很多种,但是你会几种？
1、双控开关线中有一条线一定要连接起双控开关的中间接线端。
2、双控线中要求一条导线得接上两个开关的上接线端，还要在中间分接出一条线与灯的一端连接，但灯的另外一端要接零线。
3、因为要求两个开关都接入了火线(接于上接线端)，所以也要求不能接于中间的接线端。
从图中看出这种接线法电路的布线特点：1、双控专用线中有一条导线，并在中间分出分支线接于灯的一端。
2、两个开关一起接入火线，而且只能接于上接线端。
这使得当灯亮时，用电笔测两个开关的三个接线端在零线下的电压都是220v，试电笔会显示为红色。
零线接完开始接火线，将火线进线一头接火线，一头接第一个开关的L点端子，然后再将两根控制火线分别接开关上L1和L2点端子，两根控制火线另一头接第二个开关的L1和L2点端子，最后还剩一根控制火线出线，接第二个开关的L点端子，另一头接灯的另一根线。
注意将线头连接的部分用绝缘胶带包好。
全部做好后，可以通电试一下干货:如果出现关灯后，led灯出现似亮似不亮的情况，将零线和火线倒一下问题就解决a、接法一两开关控制一灯很好接的，最简单的就是用万用表找出两个双控开关的公共点，再从电源上引出火线和零线，把灯炮串在零线上另一头接在一个开关的公共点上，火线接在另一个开关的公共点上，最后就是把第一个开关上的两点连接到另一个开关的两点！b、接法二学过物理的朋友应该都不会感到陌生，它就是一种非常常见的标准的教科书式双控开关接法，实际在接的时候，只需要参照着图纸操作即可。
c、接法三相较于以上两种方法，这主要是经济能力有限的业主们出于节省开支的一种另类接法。
具体的操作方式为，先从双联双控开关的中间区域各取一线把需要掌控的灯具连接好，然后再分别将开关对应的接线端与零线及火线相连。
这种方式虽然很简单，却有比较大的安全问题，所以建议大家谨慎使用。
具体接法：把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀作为整个开关的两端接入电灯的两端。
两只开关控制一盏灯的接线原理
两只开关控制一盏灯的接线原理在现代生活中，开关是我们生活中不可或缺的一部分。
无论是家庭、工作场所还是公共场所，我们都可以看到开关的身影。
而在电路中，开关也是非常重要的一个元件。
本文将介绍一种常见的电路连接方式，即两只开关控制一盏灯的接线原理。
一、电路原理两只开关控制一盏灯的电路连接方式，通常被称为双控开关。
这种电路连接方式可以实现两个位置分别控制一盏灯的开关，即在房间的不同位置都可以控制同一盏灯的开关。
这种电路连接方式主要由三个元件组成：灯泡、双控开关和电源。
在这种电路连接方式中，灯泡是电路中的负载，电源则是电路中的能量来源。
而双控开关则是实现灯泡开关控制的关键元件。
这种开关有两个位置，可以分别控制灯泡的开关。
当其中一个开关打开时，灯泡就会亮；当两个开关都关闭时，灯泡就会熄灭。
二、电路接线在双控开关电路中，需要将两个开关和灯泡连接起来，才能实现控制灯泡的开关。
下面我们来看一下具体的接线方法。
首先，将电源的两个导线连接到两个双控开关的公共端子上。
然后，将灯泡的两个导线分别连接到两个不同的双控开关的“L”端子上。
最后，将两个双控开关的“1”和“2”端子分别相连，接线完成。
这样，当其中一个双控开关打开时，电路中的电流就会流过该开关，并通过灯泡使其亮起；而当两个双控开关都关闭时，电路中的电流就会被切断，灯泡也就熄灭了。
三、注意事项在实际使用中，我们需要注意以下几点：1. 电源的电压和灯泡的功率必须匹配，否则会导致电路故障或灯泡损坏。
2. 双控开关的安装位置应该合理，以便于使用。
3. 接线时，应该牢固可靠，避免出现松动或短路等问题。
4. 在更换灯泡或开关时，应该先切断电源，避免触电危险。
四、应用范围双控开关电路连接方式在现代家庭中应用广泛，主要用于卧室、客厅、厨房等需要灯光控制的地方。
这种电路连接方式不仅方便实用，而且节省了电线的使用，减少了能源浪费。
此外，双控开关电路连接方式也可以用于办公场所、商业场所等需要控制灯光的地方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多处控制一盏灯双联开关的几种接法
在日常工作和生活中，经常会遇到这样的情况：需要在两处都能控制一盏灯、一个交流接触器或其他电器的开或关。
可用两只双连开关按图7所示的方法接线，便可达到目的。
如在卧室门口和床边各装一只双联开关控制卧室吸顶灯。
这样，夜间进门时打开门边的开关，上床时门时打开门边的开关，上床时只要关掉装在床边开关即可。
采用图7所示接线方法必须有两根控制线。
这在某些场合下有困难，如原有的穿线管子比较细，增加导线有困
难。
此时可将图7所示接线方法改为图8所示的方法接线，这时只需一根控制线。
这就是老电工常称之谓“双进火”电路。
这种接线方法最大的缺点是，当照明灯不亮时，有可能开关都接在相线上，即灯的两端都可能接到相线上。
如检修人员不知道，稍为粗心大意，此时接触照明灯，就有触电的危险。
因此，使用时应注
意这一点。
图7和图8所示接线方法相比较，虽然图8所示接法能省工、省料，但很不安全。
图7所示接法是符合规程的，如果在更换灯泡或检修灯头时，只要关掉开关就可将相线电源关断，灯头处不会带电，不致发生触电事故。
而图8所示接法即使检修人员在检修灯头时，开关已明显断开，但有时开关并不断开相线电源，所以灯头处就会带电，会发生检修人员触电事故。
另外，图8所示接法，相、零（中性线）线均进同一开关，如果负载功率大于一定值时，开
关动作会产生电弧而使相零短路
如图9所示，节省一根控制导线的两地控制开关接法。
当两个地点之间距离较远时，耗用的导线就要很多，按图9所示的方法接上4只二极管，就可节省两个双联开零短路。
关之间的一根导线。
二级管耐压要大于400V，正向电流大于负载电流即可。
采用图9所示方法接线，电灯要比额定功率时稍暗，但耗电量却减少了一半，同时灯泡的寿命也大大延长，很适合楼梯、走廊使用。
当控制地点超过两个时，可在两个双联开关中间加装双刀双掷开关，如图10所示是3个控制地点的接线方法。
如果需要在4个地点控制，再增加一个双刀双掷开关，如图11所示。
其余以此类推。
