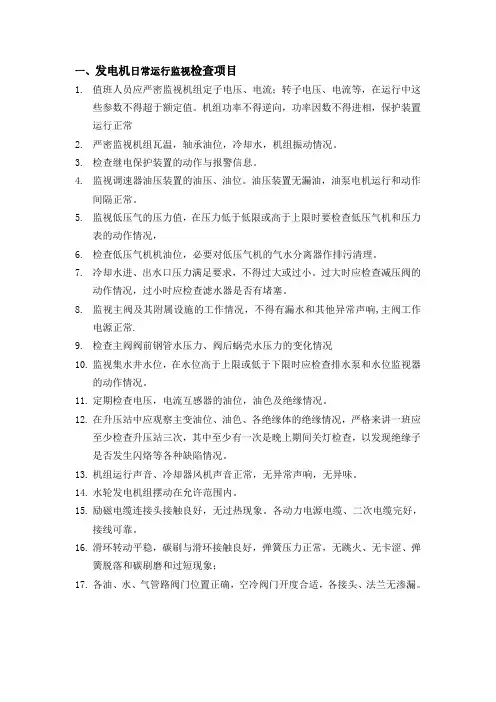

某电厂一号机组各保护、联锁、检查试验项目一览表

目录
一. 电动给水泵联锁保护
二. 高加热器系统联锁保护
三. 除氧器及五段抽汽系统联锁保护
四. 凝结水系统联锁保护
五. 循环水系统联锁保护
六.开式冷却水系统
七.工业水系统
八.发电机定子冷却水系统
九.轴封系统
十.顶轴盘车系统
十一. 润滑油系统
十二.真空系统
十三. 密封油系统
十四.汽机放防进水保护
十五. EH油系统
十六.ETS主机保护
十七.旁路系统
一. 电动给水泵联锁保护
（一）给水泵A、B、C的跳闸保护
1、耦合器温度TAZ（1，3，4，5+6，7，8，9,10+11，12）>95度（高二值）且>90度（高一值）
2、润滑油冷油器入口温度TAZ>70度（高二值）且>65度（高一值）
3、润滑油冷油器出口温度TAZ>60度（高二值）且>55度（高一值）
4、工作油冷油器入口温度TAZ>130度（高二值）且>110度（高一值）
5、工作油冷油器出口温度TAZ>85度（高二值）且>75度（高一值）
6、电机耦合器端径向轴承温度>90度
7、电机前置泵端径向轴承温度>90度
8、电泵自由端径向轴承温度>90度
9、电泵传动端径向轴承温度>90度
10、电泵自由端上部推力轴承温度>90度
11、电泵自由端下部推力轴承温度>90度
12、前置泵自由端径向轴承温度>90度
13、前置泵传动端径向轴承温度>90度
14、电机线圈温度(三相6点) >130度
15、电泵吐出端，吸入端密封循环水温度TAZ>95度（高二值）且>80度（高一值）
16、前置泵吐出端，吸入端密封循环水温度TAZ>95度（高二值）且>80度（高一值）
17、润滑油压力低低（≤0.08Mpa）
18、除氧器水位低且低低
19、给水泵流量≤130T/H，并且再循环阀未全开，延时30秒
（二）给水泵的启动允许
1、勺管位置≤10%
2、除氧器水位不低（低一值）
3、再循环阀开
4、润滑油压力正常（≥0.12Mpa）
5、泵不在反转
6、前置泵入口门开
7、暖泵上下温差≤20度
（三）给水泵的启动顺控
1、启动辅助油泵
2、开入口阀
3、关闭出口阀
4、勺管关至最小位
5、开最小流量阀
6、启动电机
(四)给水泵投备用顺控
1、再循环阀投自动
2、启动辅助油泵
3、勺置最小位
4、开入口阀
5、开出口阀
（五）给水泵停顺控
1、再循环阀投自动
2、启动辅助油泵
3、勺管手动并且置最小位10%
4、关出口阀
5、停电机
（六）
给水泵入口门允许关检查
马达停
（七）
给水泵出口门自动关
1、给水泵跳闸
2、给水泵停且泵反转
（八）给水泵辅助油泵联启
1、给水泵运行且润滑油压力低时自动启
2、给水泵停且反转时保护启
3、给水泵停止时保护启（脉冲）
（九）给水泵辅助油泵联停（联锁投入时有效），以下条件相与
1、给水泵运行
2、给水泵润滑油压力高
3、给水泵停顺控指令消失后300秒
（十）给水泵跳闸后联锁
A给水泵运行，B、C泵投备用
1、A泵跳闸，联启B泵
2、A泵跳闸，联启B泵失败后，联启C泵A段
3、A泵跳闸，联启B泵和C泵A段相继失败后，联启C泵B段B给水泵运行，A、C泵投备用
1、B泵跳闸，联启C泵A段
2、B泵跳闸，联启C泵A段失败后，联启C泵B段
3、B泵跳闸，联启C泵A段和C泵B段相继失败后，联启A泵C给水泵（包括A、B段）运行，A、B泵投备用
1、C泵跳闸，联启A泵
2、C泵跳闸，联启A泵失败后，联启B泵
A、B泵同时运行，C泵投联锁
1、A泵跳闸，联启C泵A段
2、A泵跳闸，联启C泵A段失败后，联启C泵B段
3、B泵跳闸，联启C泵B段
4、B泵跳闸，联启C泵B段失败后，联启C泵A段
A、C泵（包括A、B段）同时运行，B泵投联锁
任意一台运行泵跳闸后，联启B泵
B、C泵（包括A、B段）同时运行，A泵投联锁
任意一台运行泵跳闸后，联启A泵
（十一）给水泵机械密封水门
1、电泵启动联开
2、电泵停止后，延时180秒联关
二. 高加热器系统联锁保护
高加水位高解列条件检查
1、加热器＃6水位高高高且高高
2、加热器＃7水位高高高且高高
3、＃6高加外置式蒸汽冷却器水位高高
高压加热器顺控投入步骤检查
1、#6、＃7加热器紧急疏水阀投自动
2、关高加泄压阀
3、开给水入口阀（实际为检测开信号）
4、#6、＃7加热器正常疏水阀投自动
5、开六段抽汽电动门前疏水门、六段抽汽逆止门后疏水门
6、开六段抽汽#1、#2逆止门
7、开六段抽汽电动门（包括暖高加功能）
8、延时5分钟，关六段抽汽电动门前疏水门和六段抽汽逆止门后疏水门
9、开七段抽汽电动门前疏水门
10、开七段抽汽逆止门
11、开七段抽汽电动门（包括暖高加功能）
12、延时5分钟，关七段抽汽电动门前疏水门
＃6加热器水位高高或高高高，保护开＃6加热器紧急疏水阀，水位正常联关
＃7加热器水位高高或高高高，保护开＃7加热器紧急疏水阀，水位正常联关
高加泄压阀自动开
1、加热器＃6水位高高高且高高
2、加热器＃7水位高高高且高高
3、＃6高加外置式蒸汽冷却器水位高高
电负荷≤20%，自动开七段抽汽电动门前疏水门
电负荷≥22%，自动关七段抽汽电动门前疏水门
七段抽汽电动门保护关
1、加热器＃6水位高高高且高高
2、加热器＃7水位高高高且高高
3、＃6高加外置式蒸汽冷却器水位高高
4、汽机跳闸
5、OPC动作
七段抽汽逆止门保护关
1、加热器＃6水位高高高且高高
2、加热器＃7水位高高高且高高
3、＃6高加外置式蒸汽冷却器水位高高
4、汽机跳闸
5、OPC动作
七段抽汽电动门前疏水门保护开
1、加热器＃6水位高高高且高高
2、加热器＃7水位高高高且高高
3、＃6高加外置式蒸汽冷却器水位高高
4、汽机跳闸
5、OPC动作
六段抽汽电动门保护关
1、加热器＃6水位高高高且高高
2、加热器＃7水位高高高且高高
3、＃6高加外置式蒸汽冷却器水位高高
4、汽机跳闸
5、OPC动作
六段抽汽#1、#2逆止门保护关
1、加热器＃6水位高高高且高高
2、加热器＃7水位高高高且高高
3、＃6高加外置式蒸汽冷却器水位高高
4、汽机跳闸
5、OPC动作
电负荷≤20%，自动开六段抽汽电动门前、逆止门后疏水电负荷≥22%，自动关六段抽汽电动门前、逆止门后疏水六段抽汽电动门前、逆止门后疏水门保护开
1、加热器＃6水位高高高且高高
2、加热器＃7水位高高高且高高
3、＃6高加外置式蒸汽冷却器水位高高
4、汽机跳闸
5、OPC动作
三.除氧器及五段抽汽系统联锁保护
辅汽至除氧器电动门联锁开
1、发电机甩负荷
2、汽机跳闸
3、五段抽汽压力≤0.147Mpa
五段抽汽电动门正在关且除氧器水位非高二，自动开辅汽到除氧器的电动阀
除氧器水位高高高且高高，保护关辅汽到除氧器的电动阀
五段抽汽至除氧器电动门（两个门）保护关
1、除氧器水位高高高且高高
2、汽机跳闸
3、OPC动作
电负荷≤20%或除氧器解列，自动开五段抽汽电动门前疏水阀
电负荷≥22%，自动关五段抽汽电动门前疏水阀
五段抽汽至除氧器逆止门保护关
1、除氧器水位高高高且高高
2、汽机跳闸
3、OPC动作
电负荷≤20%或除氧器解列，自动开五段抽汽至除氧器逆止门后疏水阀
除氧器水位高高高或高高，保护开除氧器溢流阀
除氧器水位不高，自动关除氧器溢流阀
除氧器由于水位高解列，联关#6高加至除氧器正常疏水，联开#6高加危机疏水，水位非高后联关#6高加危机疏水，联开#6高加至除氧器正常疏水
四. 凝结水系统联锁保护
（一）凝泵联启
A凝泵自动启
投联锁，运行泵事故跳闸
投联锁，B泵运行中出口母管压力小于1.6MPa
B凝泵自动启
投联锁，运行泵事故跳闸
投联锁，A泵运行中出口母管压力小于1.6MPa
（二）凝结水泵保护跳闸条件检查
1、凝汽器热井水位低I与低II值
2、凝结水泵推力轴承温度≥70℃报警, 80℃跳泵
3、凝结水泵电动机轴承温度≥70℃报警, 80℃跳泵
4、凝结水泵电机绕组温度≥130℃报警, 140℃跳泵
5、A泵在运行中入口门关闭
（三）凝结水泵启动允许条件检查
1、泵入口门已开
2、凝汽器热井水位非低（热井底板上大于616mm）
3、出口门已关
4、密封水压力不低（大于0.25MPa）
（四）凝结水泵入口电动门条件检查门
1、凝泵投备用，联锁开本阀门
2、凝泵运行时禁关
（五）凝结水泵出口电动门条件检查
1、凝泵运行，联开本阀门
2、凝泵停运，联关本阀门
3、凝泵投备用，联开本阀门
（六）低压缸减温喷水门自动开
1、负荷<20%（脉冲）自动开
2、低压缸排汽温度>80度自动开
3、低压缸排汽温度<60度且负荷>20%，低压缸减温喷水门自动关
（七）凝结水储水箱补水阀条件检查
1、可手动开关本阀门
2、凝结水储水箱水位低(700mm)报警，联锁本阀全开
3、水箱水位高(2350)，联锁关本阀
（八）凝汽器热井水位补水调节阀条件检查
1、热井水位低，联锁开本阀门
2、热井水位高，联锁关本阀门
（九）凝结泵最小流量阀
1、凝结水流量高（大于300T/H），联关本阀
2、凝结水流量低（小于160T/H），联开本阀
（十）凝结水输送泵旁路电动门
凝结水储水箱水位低联关
（十一）凝结水至低压疏水扩容器减温水门
1、低压疏水扩容器温度≥70联开
2、低压疏水扩容器温度≤55联关
3、汽机跳闸联开
（十二）凝结水至高压疏水扩容器Ⅰ减温水门
1、高压疏水扩容器Ⅰ温度≥70联开
2、高压疏水扩容器Ⅰ温度≤55联关
3、汽机跳闸联开
（十三）凝结水至高压疏水扩容器Ⅱ减温水门
1、高压疏水扩容器Ⅱ温度≥70联开
2、高压疏水扩容器Ⅱ温度≤55联关
3、汽机跳闸联开
五. 循环水系统联锁保护
（一）循泵联启
A泵事故跳闸，B泵投备用，自动启B循环水泵
B泵事故跳闸，A泵投备用，自动启A循环水泵
（二）循泵启动顺控
1、关循泵出口阀
2、开循泵出口阀
3、出口阀到15度后，或有一台泵运行，启动循泵
（三）循环水泵顺控停止步骤
1、关出口阀到75度
2、停循泵电机
（四）循泵跳闸保护
1、循泵运行120秒之后出口阀未全开
2、循环水泵电机上导轴承温度>80度
3、循环水泵电机下导轴承温度>80度
4、循环水泵电机推力轴承温度>80度
5、循环水泵电机下轴承温度>95度
6、循环水泵电机线圈温度>125度
7、循环泵运行，且在非顺停过程中出口阀关到75度
（五）循环水泵出口阀
1、循环水泵电机停，保护关循环水泵出口阀
2、循环水泵联启时，自动开循环水泵出口阀
（六）循环水泵启动允许
1、循环泵吸水井清污机后水位不低
2、首台循环水泵运行60秒之后
3、循环水泵出口阀在远控位
六.开式冷却水系统
（一）冷却水升压泵自启动
投联锁，运行泵的出口压力低
投联锁且运行泵事故跳闸
（二）冷却水升压泵出口电动阀
冷却水升压泵启动，自动开升压泵出口电动阀冷却水升压泵停止，自动关升压泵出口电动阀（二）冷却水升压泵入口门
冷却水升压泵运行禁关运行泵入口门
（三）冷却水升压泵投联锁
冷却水升压泵投联锁，自动开泵进、出口电动门
（四）冷却水升压泵启动允许条件
1、入口门开
2、出口门关
七.工业水系统
（一）工业水升压泵自启动
1、投联锁，运行泵的出口压力低
2、投联锁且运行泵事故跳闸
（二）工业水升压泵出口电动阀
工业水升压泵启动，自动开升压泵出口电动阀
工业水升压泵停止，自动关升压泵出口电动阀
（三）工业水升压泵投联锁
冷却水升压泵投联锁，自动开备用泵出口电动门
（四）工业水升压泵启动允许
冷却水升压泵出口电动门关，允许启动
八.发电机定子冷却水系统
（一）定子冷却水泵启动允许
冷却水箱水位非低低，允许启发电机定子冷却水泵
（二）定子冷却水泵自启动
1、投联锁且定子冷却水压力低
2、投联锁且运行泵事故跳闸
九.轴封系统
（一）轴封风机自启动
投联锁且运行泵事故跳闸
（二）辅汽至轴封母管气动隔离阀
1、负荷大于60%（脉冲）自动关
2、负荷小于58%（脉冲）自动开
（三）轴加压力高（开关量）报警
十.顶轴盘车系统
（一）顶轴油泵启动允许
油箱油位非低低，允许启动顶轴油泵
（二）顶轴油泵自动启
1、备用泵投联锁，两台泵运行，任一台运行泵事故跳闸
2、投联锁，汽机转速<2900
（三）顶轴油泵允许停
1、汽机转速>2900转延时2秒
2、汽机零转速延时60秒，且联锁切除
3、三台泵都在运行，可任停一台泵
（四）顶轴油泵联锁停
联锁投入，交、直流泵都没有运行，且转速>2900转延时2秒
（五）盘车电机允许启动条件：
1、任两台顶轴油泵运行延迟15秒
2、润滑油压力不小于0.1Mpa
3、油氢差压非低低
4、盘车马达保护盖有盖
5、盘车马达就地开关闭合
汽机转速>40且<2900，自动启盘车电机
（六）自动停盘车电机
1、润滑油压小于0.1Mpa，自动停盘车电机
2、三台顶轴油泵均停止
3、运行顶轴油泵小于2台，延时30s
4、连接器油温高
十一. 润滑油系统
润滑油压力大于0.1Mpa，联锁投入，若选择主油箱排烟风机A为主，自动启主油箱排烟风机A
投联锁， B事故跳闸，且润滑油压力大于0.1Mpa，自启动主油箱排烟风机A
润滑油压力大于0.1Mpa，联锁投入，若选择主油箱排烟风机B为主，自动启主油箱排烟风机B
投联锁， A事故跳闸，且润滑油压力大于0.1Mpa，自启动主油箱排烟风机B
润滑油压力≤0.1Mp，延时60分钟或排烟风机B运行允许停主油箱排烟风机A
润滑油压力≤0.1Mp，延时60分钟或排烟风机A允许停主油箱排烟风机B 辅助润滑油泵自启动润滑油功能组投入
1、汽机跳闸（脉冲），且润滑油功能组投入
2、汽机非零转速且润滑油压小于0.12Mpa
辅助润滑油泵允许停条件（润滑油功能组切除有效）
1、汽机零转速延时60秒
2、转速大于2900并且润滑油压不低于0.12Mpa
事故润滑油泵自启动
1、不允许停辅助润滑油泵时，辅助润滑油泵事故跳闸（脉冲）
2、汽机跳闸（脉冲），且润滑油功能组投入
3、汽机不是零转速，且润滑油压小于0.1Mpa
事故润滑油泵允许停条件
1、允许停辅助润滑油泵时
2、辅助润滑油泵运行并且润滑油压不小于0.1Mpa
十二.真空系统
真空泵A自动启
1、投联锁且B泵事故跳闸
2、投联锁且真空泵A入口母管真空低
真空泵B自动启
1、投联锁且A泵事故跳闸
2、投联锁且真空泵B入口母管真空低
A真空泵停止，自动关A真空泵入口阀
B真空泵停止，自动关B真空泵入口阀
真空泵A入口压力低，且A泵运行，联开A泵入口阀
真空泵B入口压力低，且B泵运行，联开B泵入口阀
真空泵A在运行且分离器水位低，自动开汽水分离器补水阀
A真空泵水位高，自动关汽水分离器补水阀
真空泵B在运行且分离器水位低，自动开汽水分离器补水阀
B真空泵水位高，自动关汽水分离器补水阀
十三. 密封油系统
真空油箱油位不低，允许启主密封油泵
交流备用密封油泵自启动（联锁投入有效）
1、主密封油泵跳闸
2、主密封油泵运行10s之后出口压力低
交流备用密封油泵停允许
联锁切除，油氢差压非低低，且主油泵出口压力不低
直流备用密封油泵自启动
1、投联锁，主密封油泵、交流备用密封油泵出口压力均低
3、投联锁，主密封油泵跳闸延时4秒，且交流备用密封油泵跳闸
5、投联锁，氢油压差低低
直流备用密封油泵停止允许
联锁解除，油氢差压非低且非低低，且交流油泵出口压力不低
真空油箱液位不高且主密封油泵出口压力不低，允许启真空油箱真空泵真空油箱液位高，自动停真空油箱真空泵
密封油排烟风机自动启（以下条件或）
1、主密封油泵运行
2、交流备用密封油泵运行
3、直流备用密封油泵运行
十四.汽机放防进水保护
负荷＜20%，自动开以下阀门
1、主汽母管疏水阀
2、左侧主汽管道疏水阀
3、右侧主汽管道疏水阀
4、再热汽母管疏水阀
5、左侧再热汽管道疏水阀
6、右侧再热汽管道疏水阀
7、高排逆止门后疏水阀
8、高压缸调节级后疏水阀
9、高压调门上游疏水阀
10、高压调门下游疏水阀
11、中联门上游疏水阀
12、中联门下游疏水阀
负荷≥22%，自动关以下阀门
1、主汽母管疏水阀
2、左侧主汽管道疏水阀
3、右侧主汽管道疏水阀
4、再热汽母管疏水阀
5、左侧再热汽管道疏水阀
6、右侧再热汽管道疏水阀
7、高排逆止门后疏水阀
8、高压缸调节级后疏水阀
9、高压调门上游疏水阀
10、高压调门下游疏水阀
11、中联门上游疏水阀
12、中联门下游疏水阀
汽机跳闸或发电机甩负荷保护关高压缸左侧排汽逆止阀
汽机跳闸或发电机甩负荷保护关高压缸右侧排汽逆止阀
高压缸排汽母管疏水罐液位高高，自动开高压缸排汽母管疏水阀
高压缸排汽母管疏水罐液位不高，自动关高压缸排汽母管疏水阀
左侧再热汽管道疏水罐液位高高，自动开左侧再热汽管道疏水
左侧再热汽管道疏水罐液位不高，自动关左侧再热汽管道疏水
右侧再热汽管道疏水罐液位高高，自动开左侧再热汽管道疏水
右侧再热汽管道疏水罐液位不高，自动关左侧再热汽管道疏水
十五. EH油系统
（一）EH油泵联锁保护
1、EH油箱油温高于20℃时, EH油泵允许启动
2、EH油母管压力低至11.2MPa低报警,并且联动备用EH油泵
3、运行EH油泵跳闸,备用油泵自动启动
4、EH油箱油位低于200mm,联跳EH油泵
（二）EH油箱油位报警
1、EH油箱油位高于560mm,油箱油位高报警
2、EH油箱油位低于430mm,油箱油位低报警
3、EH油箱油位低于300mm,油箱油位低低报警
（三）EH油压力报警
1、EH油母管压力高至16.2MPa,压力高报警
2、EH系统回油压力大于0.21Mpa时报警
（四）冷却油泵、冷却水回水电磁阀联锁
1、EH油温小于38℃,冷却油泵停止,冷却水回水电磁阀关闭
2、EH油温大于55℃,冷却油泵启动,冷却水回水电磁阀打开
EH油箱加热器联锁
EH油箱油温低于20℃时,油箱加热器通电加热；当油温高于40℃时,停加热器
十六.ETS主机保护
（一）110％超速保护
1、ETS超速保护
2、TSI超速保护
3、DEH超速保护
（二）高压缸保护
1、高压缸暖缸期间的保护：汽机转速＜1050rpm，高压缸排汽压力≥1.7MPa,汽机跳闸。

2、高压缸真空保护：汽机转速＞1050rpm，高压主汽门、调节阀全关后，高压缸排汽压力≥0.14MPa,延时4min,汽机跳闸。

3、高压缸抽真空阀开启保护：高压缸未切换，汽机转速＞1020rpm，高压外缸金属温度≥190℃,抽真空阀在70s内未打开，汽机跳闸。

4、高压缸抽真空阀关闭保护：汽机转速＜1020rpm，高压外缸金属温度≤190℃,抽真空阀在70s内未关闭，汽机跳闸。

5、高压缸抽真空阀过流保护：高压缸抽真空时的内部压力≥0.8MPa（开关量）,延时15s汽机跳闸。

6、高压缸排汽口金属温度高保护：高压缸排汽口金属温度≥420℃跳机
（三）凝汽器低真空保护（三取二）凝汽器真空低，保护动作停机
（四）润滑油压低保护（三取二）
（五）EH油压低保护（四取二逻辑）（1、3或与2、4的或）
（六）轴承振动保护
汽机转速＜2900rpm，任一轴承处振动≥140um, 发“轴承振动大”报警信
号；汽机转速＜2900rpm，任一轴承处振动
≥180um, 保护动作停机。

（七）轴向位移保护
1、汽机轴向位移小于－0.5mm或大于+0.3mm，发“轴向位移大”报警信号。

2、汽机轴向位移小于－0.7mm或大于+0.5mm，保护动作停机。

（八）DEH失电保护
（九）发电机保护
（十）控制台跳闸保护按钮跳机
（十一）轴瓦温度高保护
#1～#8任一瓦温高（延时5秒）跳机保护
推力瓦工作瓦或非工作瓦温度高（延时5秒）跳机保护
十七.旁路系统
（一）高旁减压阀
快开允许条件（以下条件相与）
1、调压≥30%
2、高压缸运行
3、旁路投入
4、高旁后温度＜390℃
快开条件（以下条件或）
1、发电机跳闸
2、汽机跳闸
3、汽机转速110%
4、发电机脱网
高旁快开开度
1、调压在30%～50%之间，现有高旁阀位指令与30%高选
2、调压在50%～70%之间，现有高旁阀位指令与60%高选
3、调压在70%～100%之间，现有高旁阀位指令与80%高选
（二）高旁喷水隔离阀
1、高旁阀开度≥2%时，喷水隔离阀联开
2、高旁阀开度＜2%时，喷水隔离阀联关
（三）低旁阀
1、快关条件
凝汽器真空低（三取二），低旁阀快关
凝汽器温度高（开关量或模拟量），低旁阀快关
凝汽器液位高，低旁阀快关
低旁喷水压力低，低旁阀快关
2、快开条件
1、再热器压力高
2、高旁快开
无低旁快关条件时，低旁快开指令才有效，低旁快开的开度为80%
（四）低喷水隔离阀
1、低旁阀开度≥2%时，喷水隔离阀联开
2、低旁阀开度＜2%时，喷水隔离阀联关
. .。
