自动重合闸简介
自动重合闸概述和基本要求
三相一次重合闸过程：
1.重合闸启动： 断路器跳闸后（非手动），重合闸启动；
2.重合闸时间： 启动元件发出指令后，时间元件经延时发出 合闸脉冲命令；
3.一次合闸脉冲： 合闸脉冲发出后，开始计时，准备重合闸整 组复归（15-25S），不发出第二个合闸命 令，避免多次重合；
4.手动跳闸后闭锁 5.重合闸后加速保护跳闸：
在线路的一侧装设有检定线路无电压的继电器， 当线路无压时允许重合闸重合；在另一侧装设检定同 步的继电器，检测母线电压与线路电压间满足同期条 件时允许重合。
存在缺陷：使用线路检无压方式重合闸的一侧，断路器 在系统正常运行情况下误动作，不能自动重合闸。 解决方法：在检定无压的一侧同时投入同步检定，两者 关系“或门”。检同期侧的无压检定不允许同时投入。
永久性故障，与保护配合。
➢ 三相一次重合闸工作原理框图：
（二） 双侧电源线路的检同期三相一次重合闸
特点：
1.故障跳闸后，存在着两侧电源是否同步，以 及是否允许非同步合闸的问题； 2.必须保证两侧的断路器都跳闸后再重合；
双侧电源输电线路重合闸的主要方式：
1.快速重合闸： (1).线路两侧都装有可以快速重合的断路器； (2).线路两侧都装有全线速动的保护，如纵联保护； (3).冲击电流对设备和系统的冲击均在允许范围。
自动重合闸概述和基本要求
（一）自动重合闸的作用
电力系统运行经验表明，架空线路大多数的故 障都是瞬时性故障（如雷击、风害等），永久性故 障一般不到10%，因此，在继电保护动作切除故障 之后，电弧将自动熄灭，绝大多数情况下短路处的 绝缘可以自动恢复。
自动重合闸是一种广泛应用于输电和供电线路 上的有效反事故措施。即当线路出现故障，继电保 护使断路器跳闸后，自动重合闸装置经短时间间隔 后使断路器重新合上。所以，在瞬时性故障发生跳 闸的情况下，自动将断路器重合，不仅提高了供电 的安全性，减少了停电损失，而且还提高了电力系 统的暂态稳定水平，增大了高压线路的送电容量。 所以架空线路要采用自动重合闸装置。
自动重合闸简介
第六章自动重合闸第一节自动重合闸的作用及对它的基本要求一、自动重合闸的作用电力系统中的故障，大多数是送电线路的故障，其中架空线路的故障率最高。
架空线路故障大多是“瞬时性”的，例如由雷电引起的绝缘子表面闪络，大风引起的碰线，通过鸟类以及树枝等掉落在导线上引起的短路等。
当线路被继电保护迅速断开后，电弧自行熄灭，故障点的绝缘强度重新恢复，外界物体被移开或烧掉而消失。
此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障是“瞬时性故障”。
对于由于线路倒杆﹑断线﹑绝缘子击穿或损坏等引起的故障，称为“永久性故障”。
因为在线路被断开后，它们仍然存在，此时即使再合上电源，线路会被继电保护再次断开，不能恢复正常的供电。
由于架空线路发生瞬时性故障的概率很高，因此，在线路被断开后再进行一次合闸，就有可能大大提高供电的可靠性。
为此在电力系统中广泛采用了自动重合闸装置（缩写为AR），即当断路器跳闸之后，能够自动地将断路器重新合闸的装置。
在线路上装设重合闸装置以后，由于它不能够判断是瞬时性故障还是永久性故障，因此，在重合以后可能成功恢复供电，也可能不成功。
用重合成功的次数与总动作次数之比来表示重合闸的成功率，根据运行资料的统计，成功率一般在60%~90%之间。
在电力系统中采用重合闸技术有显著的技术经济效果，可以大大提高供电的可靠性，减少线路停电的次数，这对单侧电源的单回线路尤为显著；在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性，从而提高输电线路的输送容量。
而且重合闸的投资很低，工作可靠，因此，在架空线路上获得了广泛的应用。
但是，如果重合于永久性故障，将使电力系统再一次受到故障的冲击，并可能降低系统并列运行的稳定性；而且要求断路器在很短的时间内连续两次切断短路电流，会使其工作条件变得更加严重。
因而，在短路容量较大的电力系统中，这些不利的条件往往限制了重合闸的使用。
二、对自动重合闸的基本要求一般情况下，当值班人员手动操作或遥控操作断路器跳闸时，或手动合闸于故障线路而跳闸时，自动重合闸装置均不应该进行合闸动作。

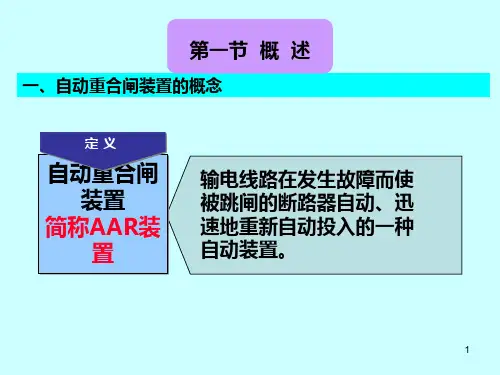

自动重合闸装置
电流选相元件：受系统运行方式影响较大， 一般不单独使用
41
2)相电压选相元件—辅助选相元件 动作电压按小于正常运行和非全相运行
时可能出现的最低电压整定
电压选相元件：受系统运行方式影响较大， 经常工作于全电压状态，触点经常出现抖 动，一般不单独使用。
21
2）线路发生永久性故障时 如果线路发生的是永久性故障，则M侧重合不成功，线路后加速保护装置加
速动作，再次跳开该侧断路器，之后不再重合。由于N侧断路器已跳开，线路 无电压，只有母线上有电压，故N侧同步继电器KSY因只有一侧有电压而不能 工作，也不能起动重合闸装置，所以N侧AAR不再动作。
22
（1）
（1） 重合闸方式的变换
（2） 断路器误碰跳闸的补救
（3） 检查无电压和检查同期重合闸的顺序配合 （4） 同期侧断路器会不会误重合
25
四.同步检查继电器的工作原理
26
1、KSY工作原理
（1） 铁芯中的总磁通反应了两个电压所产 生的磁通之差，即反应两电压之差。
t t （2） KSY常闭触点闭合的时间 tKSY 与频差成反比，
8
二、单侧电源三相一次自动重合闸装置组成
重合闸起动回路
用以起动重合闸时间元件的回路，一般按 控制开关与断路器位置“不对位”方式起 动
用来保证断路器断开之后，故障点有足
装 置
重合闸时间元件
够的去游离时间和断路器操动机构复归 所需的时间，以使重合闸成功
组
成
一次合闸脉冲元件
用以保证重合闸装置只重合一次，通常利 用电容放电来获得重合闸脉冲
当
≥KSY 时A，R 重合闸才动作，从而可以判
自动重合闸
五、重合闸与继电保护的配合
1. 重合闸前加速保护（简称为“前加速”）
I
I
I
A t I ARD
Bt
Ct
1
2
3
• 优点
– 能够快速切除各条线路上的瞬时性故障；
– 可能使瞬时性故障来不及发展为永久性故障， 从而提高重合闸的成功率；
– 所用设备少，只需装设一套重合闸装置，简单
经济。
29
五、重合闸与继电保护的配合
11
二、单侧电源线路的三相一次重合闸
重合闸 起动
重合闸 时间
一次合闸 脉冲
手动跳闸后闭锁 手动合闸后加速
与
合闸
信号
后加速 保护
1. 重合闸起动
① 保护动作起动 ② 手动跳闸起动（不对应起动）
12
二、单侧电源线路的三相一次重合闸
重合闸 起动
重合闸 时间
一次合闸 脉冲
手动跳闸后闭锁 手动合闸后加速
与
9
一、三相自动重合闸
三相一次重合闸方式就是不论在输电线 路上发生单相接地短路还是相间短路，继电 保护装置均将线路三相断路器断开，然后重 合闸起动，将三相断路器一起合上。若故障 为瞬时性故障，则重合成功；若故障为永久 性故障，则继电保护将再次将断路器三相断 开，不再重合。
10
一、三相自动重合闸
对单侧电源线路三相自动重合闸的基本要求： —安装地点：线路电源侧 —适用范围：35kV及以下线路（三相一次重合 闸） —线路特点：只有一个电源供电（不存在非同 期重合闸问题）
Bt
Ct
1
2
3
主要用于35KV以下由发电厂或重要变 电站引出的直配线路上，以便快速切除故 障，保证母线电压降低的时间最短。
安全自动装置之自动重合闸讲解
安全自动装置之自动重合闸讲解一、自动重合闸的原理自动重合闸是在电力系统出现短路故障后，通过自动执行器将高压断路器的闭锁机构解开，达到重新合闸、恢复电力供应的目的。
其原理主要包括两个方面：故障检测和重合闸操作。
故障检测：通过电流、电压等传感器感知电力系统的工作状态，当检测到电力系统出现短路故障时，自动重合闸装置会向控制器发送故障信号。
重合闸操作：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，实现断路器的合闸操作。
然后，控制器会检测电力系统是否恢复正常，如果正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开，以避免电力系统受到更大损坏。
二、自动重合闸的工作流程自动重合闸的工作流程主要包括以下几个步骤：检测故障、解锁闭锁机构、合闸操作和故障恢复判断。
1.检测故障：自动重合闸通过安装在电力系统中的传感器检测电流、电压等参数，当检测到电力系统出现故障时，会发出故障信号。
2.解锁闭锁机构：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，使断路器能够合闸。
3.合闸操作：经过解锁闭锁机构后，自动执行器会控制断路器合闸，使电力系统重新供电。
4.故障恢复判断：控制器会监测电力系统的运行状态，如果检测到故障已经消除，电力系统恢复正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开。
三、自动重合闸的应用场景自动重合闸适用于各种电力系统，特别是对于较大容量的电力系统，自动重合闸可以快速恢复电力供应，减少停电时间，提高电力系统的可靠性。
以下是一些自动重合闸的应用场景。
1.供电可靠性要求高的场所：如医院、飞机场、铁路等场所，对电力系统的稳定供电要求较高，一旦出现故障需要快速恢复供电。
2.对停电时间要求较短的场所：有些生产流程、数据中心等场所，对停电时间的要求非常严格，自动重合闸可以帮助尽快恢复供电，减少生产线和数据的中断。
3.长距离输电线路：对于长距离输电线路，一旦发生短路故障，停电范围较大，自动重合闸可以帮助恢复供电，减少停电范围。
第5章 自动重合闸
5.3 高压输电线路的单相自动重合闸
5.3.2单相自动重合闸的特点
2、动作时限的选择 满足：故障点灭弧和周围介质去游离时间，大于断路器及其操作 机构复归原状准备好再次动作的时间。
此外考虑： （1）两侧不同时限切除故障的可能性； （2）潜供电流对灭弧所产生的影响，图5.13（P161) 根据实测确定灭弧时间，我国电力系统220KV 的线路上为0.6s以 上。
5.2 输电线路的三相一次自动重合闸
2、双侧电源线路重合闸的主要方式
（2）非同期自动重合闸
当重合闸时间不够快，两侧电势功角摆开较快，但冲击电流未超 过规定值，可采用非同期自动重合闸。 （3）检同期自动重合闸 当必须满足同期条件才能重合闸时，需要采用检同期自动重合闸。 具体方法： 1）系统有3个及3个以上联系线路，可以不检同步重合闸；
5.2 输电线路的三相一次自动重合闸
（3）检同期自动重合闸
方法：
2）双回线路，检查另一线路有电流时，可以重合(见图5.2）；
5.2 输电线路的三相一次自动重合闸
3）必须检定同步的重合，其步骤：一侧先检无压合闸，另一侧再 同步合闸（图5.3所示） 3、具有同步检定和无电压检定的重合闸 缺陷：检查线 路无压合闸的 一侧，若正常 时误跳，这时 由于对侧并未 动作，线路上 有电压，因而 不能实现重合。
在220KV-500KV 的线路上获得了广泛的应用。110KV不推荐使用 。
5.3 高压输电线路的单相自动重合闸
5.3.3 输电线路自适应单相重合闸的概念
能自动识别故障的性质，在永久故障时不重合的重合
闸称之为自适应重合闸。 参考文献【3】
5.4 高压输电线路的综合重合闸简介
在线路上设计自动重合闸装置时，将单相重合闸和三相重合闸综 合在一起，当发生单相接地故障时，采用单相重合闸方式工作； 当发生相间短路时，采用三相重合闸方式工作。综合考虑这两种 重合闸方式的装置称为综合重合闸装置。
安全自动装置之自动重合闸讲解
12.10.4 线路故障跳闸后，当开关允许遮断故障次 数（220千伏以上分相统计）少于两次时，输变电 设备运维人员、厂站运行值班人员应向管辖调度提 出要求，停用该开关的重合闸。若开关的故障切除 次数已达到规定次数，厂站运行值班人员、输变电 设备运维人员应根据规定向相关调控机构提出运行 建议。 12.18.5.3 线路故障跳闸后，投入无压重合闸的开 关未重合，当判明线路上确实无电压时，可立即强 送一次。
三相重合闸，是指不论在输配电线路上发生单相 短路还是相间短路，继电保护装置均将线路三相 断路器同时跳开，然后启动自动重合闸再同时合 三相断路器的方式。 一般在线路两侧分别为电源与用户，相互联系较 强的线路采用三相重合闸。
优点：
使用三相重合闸时，各种保护的出口回路可以直 接动作于断路器。
缺点：
在每一侧都装设同步检定和无电压检定的继电器利用连片进行切换使两侧断路器工作的条件接近相同即两侧断路器切断故障的次数大致相同避免长期用某一侧断路器切断故障为了尽可能利用自动重合闸所提供的条件以加速切除故障继电保护与之配合时一般采用如下两种方式
安全自动装置 ——自动重合闸
2018.01
目
录
基本介绍 重合闸的基本要求 动作时限选择原则 重合闸启动方式 与继电保护的配合 重合闸分类
重合闸前加速就是当线路上发生故障时，靠近电源
缺点：靠近电源一侧断路器工作条件恶化， 侧的线路保护首先瞬时无选择性地动作跳闸，而后 切除故障次数与合闸次数多，当重合闸拒 动或断路器拒动时，将扩大停电范围；重 借助重合闸来纠正这种非选择性的动作。当重合于 合于永久性故障时，故障切除的时间较长。
永久性故障时，无选择的保护自动解除，保护按各
自动重合闸工作原理浅析
自动重合闸工作原理浅析摘要：自动重合闸装置是指当线路跳闸后，自动重合闸装置经短时间间隔停电后使断路器重新合上，所以在瞬时性故障发生跳闸的情况下，该装置能够提高供电可靠性、安全性、减少了停电损失。
本文对重合闸方式进行介绍分析，提出运行过程中的注意事项。
关键字：重合闸0引言变电站一次出线方式中，多为架空线路，架空线路一般瞬时性故障较多，永久性故障不到10%，故在线路上配重合闸很重要，重合闸主要分为“单重”和“三重”、“综重”、“停用重合闸”四大类，本文从重合闸装置的“动作过程”“闭锁条件”“运行原则”三部分对重合闸方式进行介绍。
1重合闸介绍1.1重合闸充放电介绍重合闸充电条件作为装置动作的必要前提，重合闸只有在断路器合位、重合闸投入、无线路TV断线信号、且无闭锁重合闸信号，经15s 后完成重合闸充电，放电条件：永跳、手跳或遥跳开本关、装置自身发出重合闸命令后、任何闭锁重合闸信号开入均对重合闸放电。
1.2重合闸方式单相重合闸：单相故障，跳单相，重合单相，当重合到永久性故障时，跳三相并不再进行重合。
相间故障，跳三相，不重合。
三相重合闸：任何故障，跳三相，重合三相；当重合到永久性故障时，跳三相并不再进行重合。
综合重合闸：单相故障，跳单相，重合单相，当重合到永久性故障时，则跳三相并不再进行自动重合。
相间故障时，跳三相，重合三相，当重合到永久性相间故障时，跳开三相并不再进行自动重合。
停用重合闸：任何故障，跳三相不进行重合；重合闸长期不适用时应设置于这种方式。
1.3重合闸闭锁1.手跳断路器闭锁重合闸2.正常运行时断路器的操作气压（SF6）或液压低于允许重合闸的数值时闭锁重合闸3.停用重合闸、重合闸充电未完成、重合闸装置自检故障闭锁重合闸4.不经重合闸的保护跳闸时，闭锁重合闸（过负荷、低周、低压减载、断路器失灵、母差）5.在使用单相重合闸，断路器三跳闭锁重合闸1.4重合闸加速1.重合闸后加速：当线路发生故障保护动作后重合闸动作合于永久性故障时，保护装置无时限地再次跳闸。
自动重合闸
自动重合闸一、自动重合闸在电力系统中的作用自动重合闸（ZCH ）装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。
运行经验表明，架空线路大多数故障是瞬时性的，如： （1）雷击过电压引起绝缘子表面闪络。
（2）大风时的短时碰线。
（3）通过鸟类身体（或树枝）放电。
此时，若保护动——>熄弧——>故障消除——>合断路器——>恢复供电。
手动（停电时间长）效果不显著，自动重合（1”）效果明显。
作用：（P153）（1）对暂时性故障，可迅速恢复供电，从而能提高供电的可靠性。
（2）对两侧电源线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。
（3）可以纠正由于断路器或继电保护误动作引起的误跳闸。
应用：1KV 及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设ZCH （P153，最后一段）。
但是，ZCH 本身不能判断故障是瞬时性的，还是永久性的。
所以若重合于永久性故障时，其不利影响： （1）使电力系统又一次受到故障的冲击；（2）使断路器的工作条件恶化（因为在短时间内连续两次切断短路电流）。
据运行资料统计，ZCH 成功率60~90%，经济效益很高——>广泛应用。
二、对自动重合闸的基本要求：（1）动作迅速。
z u t t t +>，一般0.5”~1.5”。
tu ——故障点去游离，tz ——断路器消弧室及传动机构准备好再次动作。
（2）不允许任意多次重合，即动作次数应符合预先的规定，如一次或两次。
（3）动作后应能自动复归，准备好再次动作。
（4）手动跳闸时不应重合（手动操作或遥控操作）。
（5）手动合闸于故障线路不重合（多属于永久性故障）。
三、三相自动重合闸：（一）单侧电源线路的三相一次重合闸：当线路上故障（单相接地短路、相间短路）——>保护动作跳开三相——>重合闸起动——>合三相：故障是瞬时性的，重合成功；故障是永久性的，保护再次跳开三相，不再重合。
自动重合闸
一 自动重合闸概述
电力系统运行经验表明，架空线路大多数的故 障都是瞬时性故障（如雷击、风害等），永久性故 障一般不到10%，因此，在继电保护动作切除故障 之后，电弧将自动熄灭，绝大多数情况下短路处的 绝缘可以自动恢复。
自动重合闸是一种广泛应用于输电和供电线路上 的有效反事故措施。即当线路出现故障，继电保护使 断路器跳闸后，自动重合闸装置经短时间间隔后使断 路器重新合上。所以，在瞬时性故障发生跳闸的情况 下，自动将断路器重合，不仅提高了供电的安全性， 减少了停电损失，而且还提高了电力系统的暂态稳定 水平，增大了高压线路的送电容量。所以架空线路要 采用自动重合闸装置。
TWJA TWJB TWJC 外部单跳固定
0
>=1
0
不对应起动重合
0 M1
0 >=1
0 >=1
0 M3
0 本保护单跳固定
M2
任一相无流
外部三跳固定
本保护三跳固定
TWJA TWJB TWJC 三相均无流
0 0& 0
0 M7
三重方式
0 >=1
0 >=1
0 M8
不对应起动重合
0 0& 0
同步检定和无压检定重合闸的配置：
无电压检定继电器：即一般的低电压继电器，整定值保 证对侧断路器确实跳闸后才允许重合闸动作（0.5倍额 定电压）。 同步检定继电器：母线侧和线路侧同名相的在铁芯总产 生的磁通差随两侧电压之间的相位差增大而增大，达到 到一定数值后，闭锁重合闸。
（三） 重合闸时限的整定原则
的规定。 3、动作后应能自动复归，准备好再次动作。 4、合闸时间应能整定，能与继电保护相配合。 5、双电源线路应考虑两侧电源间的同步问题，满
自动重合闸
可见我们所讨论的“O-0.3s-CO-3min-CO”这种开关操作顺序，也是我们最常见到的一种了，它主要用于具有快速自动重合闸功能的场合。其实若注意到开关的额定短路开断电流时，大家可以注意到这两者之间有一种关系。当额定短路开断电流在40KA以下的时候，一般是31.5KA较多，这时采用的多为“O-0.3s-CO-3min-CO”操作顺序，而额定短路开断电流在40KA以上的时候，便多为“O-3min-CO-3min-CO”这种操作顺序了。因为按照目前系统的短路容量，一般线路的短路电流都达不到40KA，所以一般的线路采用“O-0.3s-CO-3min-CO”这种操作顺序，因为它要具备重合闸功能。而对于大容量的场合比如母线或主设备，其短路电流可能会超过40KA，但这些场合大多又不采用重合闸的，所以选用的多为“O-3min-CO-3min-CO”这种操作顺序。随着系统容量的不断增大，短路电流也在不断增大，如果短路电流大于40KA，有很多开关的选型就不匹配了，所以目前电网也在想尽办法来限制短路电流在40KA以下。前一段河南电网就进行了几个重要的500KV变电站220KV母线分列运行的措施，对开关的方面就有上述考虑。总之这个操作顺序是根据当前系统发展的情况和开关所使用的场合来确定的，也可以认为是市场的需要。
简单的了解了一下这种操作顺序的意义，下面来说说这种具有快速自动重合闸功能的开关的操作顺序的具体情况。一般额定能力都是考虑最坏情况出现的，这个额定操作顺序，也是考虑了最坏情况下的重合闸，什么是最坏情况下的重合闸呢？即发生的是永久性的故障。
我们来假设这个过程吧：开关正常运行中，线路永久性故障，开关跳闸O----考虑到熄弧及故障点绝缘恢复等因素，自动重合闸装置延时---0.3S---发出重合闸指令，开关重合闸于永久性故障，此时开关立刻无延时的跳闸，等于是经历了一个合上闸立刻又跳闸的过程，即----CO----跳闸后，此时考虑到开关需要重新储能以及灭弧室等电强度的恢复还有对系统的冲击等等，要再次快速重合闸已不可能，这次要经过一个长的时间即----180S----才能再次合闸，结果又合到了永久故障上，同样开关立刻无延时的跳闸，等于是再次经历了一个合上闸立刻又跳闸的过程，即-----CO。至此，彻底完成了一次额定操作顺序。这是最坏的情况了，如果要超越这个额定极限，比如说没有到180S就要再次合闸，或者不断的跳闸合闸不遵循额定操作顺序，暂不说对系统冲击的情况，开关本身则有可能已经爆炸了。
自动重合闸
（2）双侧电源均可靠断开，断路器的遮断能力恢复，
故障点绝缘强度恢复。 2、双侧电源送电线路重合闸的主要方式 （1） 快速自动重合闸； 指保护断开两侧断路器后在0.5~.6s内使之再次重合。
（2） 非同期重合闸；
冲击电流不超过规定值。 （3）检同期的重合闸；的结构保证线路两侧系统不会失步； （2）在双回路上检查另一线有电流的重合方式；
规定：（1）检无压在前，检同期在后；
（2）定期交换两侧的功能； （3）检无压一侧必须并接检同期；检同期一侧绝对不允
许投入检同压（防止非同期合闸）。
5.2.4 自动重合闸与继电保护的配合
5.2.4.1 自动重合闸前加速 （1）重合闸前加速保护一般简称为“前加速”，即：保护第 一次切除故障时，瞬时零秒动作。 可能失去选择性 可快速切除瞬时性故障 （2）如遇永久性故障，自动重合闸后，保护按有选择性的时限 动作。 故障切除的时间可能较长。 （3）多用于单电源辐射式网络，仅在线路首端按照一套重合闸 装置。首端断路器工作条件差。
5.2.4.2 自动重合闸后加速 定义：重合闸后加速保护一般简称为“后加速”，即：当线路第 一次故障时，保护有选择性动作，然后进行重合。如果重合于永 久性故障，则在断路器合闸后，再加速保护动作瞬时切除故障。 （1）第一次切除故障时，可能有延迟，可保证选择性，不会扩 大停电范围。 （2）遇永久性故障，自动重合闸后，保护第二次切除故障，零 秒动作，仍可保证选择性。即：重合于永久性故障，第二次切 除故障时间短。 （3）每个断路器均装设一套重合闸装置，投资较大。
15~25s 保证有足够时间合上和再次跳开断路器。
手动跳闸闭锁： 手动跳开断路器，不启动自动重合闸 重合闸后加速保护跳闸回路：
重合闸与保护的配合。对于永久性故障，在保证选择性 的前提下，尽可能地加快故障的再次切除。
自动重合闸基本概念
自动重合闸基本概念概述在电力系统运行中，由于各种原因可能发生电力故障，为保障电力系统的可靠供电，需要采取控制措施。
自动重合闸是电力故障自动控制的一种常用技术手段。
它通过检测故障信号并执行控制指令，自动完成开断、合上电路的操作，从而快速恢复电力供应。
自动重合闸的作用自动重合闸系统是一种能够自主检测电力故障并能自动进行开关控制的电力装置。
当电路发生故障时，自动重合闸系统依据预先设定的参数自动进行开断操作，对故障进行隔离，避免电力故障对整个电网造成更大的影响。
故障消失后，自动重合闸系统会自动完成合闸操作，恢复电力供应，从而保证了电力系统的可靠性和稳定性。
自动重合闸的组成自动重合闸系统主要由以下组成部分：1. 故障检测模块自动重合闸系统的关键模块是故障检测模块，该模块通过复杂的算法检测电路发生的故障类型和位置，并控制重合闸操作，从而实现故障隔离和恢复电力供应的过程。
2. 动作控制器动作控制器是自动重合闸系统的另一个重要组成部分，它能够执行故障检测模块发来的指令，并控制重合闸执行器的动作。
3. 重合闸执行器重合闸执行器是开合闸器的核心部件，它能够执行动作控制器的指令，对电路进行开断和合闸操作。
4. 监控系统自动重合闸系统还要配备一套监控系统，用于监测电力系统的运行状态。
通过监控系统能够实时获取系统的参数和状态数据，对系统进行稳定性分析和运行预测，从而提高系统的可靠性和稳定性。
监控系统还可以对系统故障进行记录和分析，为故障排除提供重要依据。
自动重合闸的优势自动重合闸系统具有以下优势：1. 故障处理速度快自动重合闸系统能够在极短的时间内检测故障、隔离故障、恢复电力供应，从而及时保障电力系统的可靠供电。
2. 操作可靠性高自动重合闸系统采用数字化技术，操作可靠性高，在复杂的电力系统中能够稳定地工作，并对整个系统的稳定性产生积极的影响。
3. 适用范围广自动重合闸系统适用于各种电力故障的处理，具有广泛的适用范围，在电力系统运行中得到广泛的应用。
自动重合闸
当发生单相接地故障时采用单相重合闸方式，而当发生相间短路时采用三相重合闸方式。
一般在允许使用三相重合闸的线路，但使用单相重合闸对系统或恢复供电有较好效果时，可采用综合重合闸 方式。
启动方式
断路器位置启动包括单相偷跳启动、三相偷跳启动，分别由“单相偷跳允许重合”、“三相偷跳允许重合” 控制字选择投退。
重合闸根据Ⅰ线、Ⅱ线分相跳闸开入确定单相跳闸启动或三相跳闸启动。接入装置的跳闸开入信号要求跳闸 成功后立即返回，装置将根据对应跳闸相无电流加以确认，判断为单相跳闸启动或三相跳闸启动。
对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。由于重合闸装置本身的 投资很低，工作可靠，因此，在电力系统中获得了广泛应用。
分类
综合重合闸
单相重合闸
三相重合闸
110kV及以上线路大多采用三相一次重合闸，根据运行经验110kV以上的大接地电流系统的高压架空线路上， 短路故障中70%以上是单相接地短路，特别是220kV以上的架空线路，由于线间距离大，单相接地故障甚至高达 90%左右。在这种情况下，如果只把发生故障的一相断开，然后再进行单相重合闸，而未发生故障的两相在重合 闸周期内仍然继续，就能大大提高供电的可靠性和系统并列运行的稳定性。因此，在220kV以上的大接地电流系 统中，广泛采用了单相重合闸。
产品介绍
在电力系统的故障中，大多数是输电线路（特别是架空线路）的故障。运行经验表明，架空线路故障大都是 “瞬时性”的，例如，由雷电引起的绝缘子表面闪络、大风引起的碰线、鸟类以及树枝等物掉落在导线上引起的 短路等，在线路被继电保护迅速断开以后，电弧即行熄灭，外界物体（如树枝、鸟类等）也被电弧烧掉而消失。 此时，如果把断开的线路断路器再合上，就能够恢复正常的供电。因此，称这类故障是“瞬时性故障”。除此之 外，也有“永久性故障”，例如由于线路倒杆、断线、绝缘子击穿或损坏等引起的故障，在线路被断开以后，它 们仍然是存在的。这时，即使在合上电源，由于故障依然存在，线路还要被继电保护再次断开，因而就不能恢复 正常的供电。
说明自动重合闸装置的主要功能和类型
自动重合闸装置是一种用于电力系统的保护装置，主要功能是在电路发生短路或过载时自动断开电路，并在故障排除后自动闭合电路，恢复供电。
它的作用是保护电力设备和线路，防止因故障造成电力系统的损坏和停电。
根据其功能和结构特点，自动重合闸装置可以分为多种类型，下面将对其主要功能和类型进行详细说明。
一、自动重合闸装置的主要功能1. 保护电力设备和线路：自动重合闸装置作为电力系统的主要保护装置之一，在电路出现短路、过载等故障时能够及时断开电路，避免故障扩大，保护电力设备和线路不受损坏。
2. 提高电力系统的可靠性：自动重合闸装置能够快速、准确地对电路故障作出响应，有效减少故障发生后的停电时间，提高电力系统的可靠性和供电质量。
3. 实现电路的自动闭合和恢复供电：一旦故障得到排除，自动重合闸装置能够自动闭合电路，恢复供电，不仅减少了人工干预的时间和工作量，也提高了供电的快速性和连续性。
二、自动重合闸装置的类型1. 欠电压重合闸装置：当电路出现欠电压故障时，欠电压重合闸装置能够感应到电路的状态，并在故障排除后自动闭合电路。
2. 过电压重合闸装置：对于电路出现过电压故障的情况，过电压重合闸装置能够及时断开电路，保护电力设备和线路不受损坏。
3. 过流重合闸装置：在电路发生过载时，过流重合闸装置能够实时监测电流大小，当电流超过设定值时，立即断开电路，防止过载引发火灾和设备损坏。
4. 短路重合闸装置：短路重合闸装置主要用于监测电路出现短路故障，能够快速断开电路，保护电力设备和线路。
自动重合闸装置作为电力系统中的重要保护装置，其主要功能是保护电力设备和线路，提高电力系统的可靠性，实现电路的自动闭合和恢复供电。
根据故障类型和工作原理的不同，可分为欠电压、过电压、过流和短路重合闸装置等多种类型，以满足不同电路和设备的保护需求。
在电力系统中，合理选择和使用自动重合闸装置对于保障供电安全具有重要意义。
自动重合闸装置作为电力系统的主要保护装置之一，对电力设备和线路的保护起着至关重要的作用。
自动重合闸装置介绍
自动重合闸装置介绍
自动重合闸装置介绍
所谓自动重合闸装置，是将因故障跳开后的断路器按需要自动投入的一种自
动装置。
电力系统采用自动重合闸装置，极大地提高了供电的可靠性，减少了
停电损失，而且还提高了电力系统的暂态稳定水平，增强了线路的送电容量。
1 重合闸的分类
1.1 按重合闸的动作来分，可分为电气式和机械式。
1.2 按重合闸作用于断路器的方式，可分为三相普通重合闸、单相重合闸和综合重合闸三种。
1.3 按重合闸的构成原理来分，可分为电磁式、晶体管式、集成电路式、数字（微机）式。
1.4 按动作次数来分，可分为一次式和多次式。
1.5 按使用条件来分，可分为单电源重合闸和双侧电源重合闸。
双侧电源重合闸又可分为检定无压重
合闸、检定同期和不检定三种。
2 对重合闸装置的基本要求
2.1 在下列情况下，重合闸不应动作：由运行值班员手动跳闸或无人值班变电站通过远方遥控装置跳闸时；当按频率自动减负荷装置动作时或负荷控制装
置动作跳闸时；当手动合闸送电到故障线路上而保护动作跳闸时；母差保护或
断路器失灵保护动作时；当备用电源自投(或互投)装置动作跳闸时或断路器处
于不正常状态而不允许实现重合闸时。
2.2 除上述情况外，断路器由于继电保护动作或其他原因跳闸后，重合闸装置应动作，使断路器重新合上。
2.3 重合闸装置在动作后，均应能够自动复归，准备好下一次再动作，但动作次数应符合预先的设定。
2.4 重合闸装置应能够和继电保护配合实现重合闸前加速或后加速功能。
2.5 在双侧电源的线路上，重合闸启动条件应受到同期检定或无压检定的限。
自动重合闸
术规程》规定： 对3kV及以上的架空线路和兼作旁路的母联 断路器或分段断路器，宜装设自动重合闸装 置。 对于低压侧不带电源的降压变压器以及母线， 必要时也可装设自动重合闸装置。
自动重合闸的指标
动作成功的次数 总动作的次数
重合闸成功率=
正确动作参数 正确动作率= 总动作次数
三相一次重合闸工作原理图
优点：简单可靠，还可以纠正 断路器误碰或偷跳，可提高供 电可靠性和系统运行的稳定性 ，在各级电网中具有良好的运 行效果，是所有重合闸的基本 控制开关与断路器位置不对应启动: 启动方式
重合闸的启动方式
断路器控制开关处于“合闸后”状态，线路
由于某种原因，工作人员误碰断路器操作机
双电源线路的三相一次自动重合闸
在使用检查线路无电压方式的重合闸一侧，
当其断路器在正常运行情况下，由于某种原 因 (如误碰跳闸机构、保护误动等)而跳闸 时，由于对侧并未动作，因此，线路上有电 压，因而就不能实现重合。所以一般在检定 无电压的一侧也同时投入同步检定继电器， 两者的触点并联工作。
检无压 检同期
按照断路器跳闸方式分类
三相重合闸
• 当线路上发生任何形式的故障时，均实现三 相自动重合，当重合到永久性故障时，断开 三相后不再重合；
按照断路器跳闸方式分类
单相重合闸
• 当线路上发生单相的故障时，实行单相自动 重合闸（断路器分相操作机构），当重合到 永久性故障时，断开三相不再进行重合，当 线路发生相间故障时，断开三相不进行自动 重合。
自动重合闸
背 景
在电力系统的各种故障中，输电线路(架空线
路）是发生故障几率最多的元件，约占电力 系统总故障的90%。 输电线路故障的性质，大多数是瞬时性故障， 故障几率占输电线路故障的90%左右，而永 久性故障确不到10%，最严重时也不到20%。
自动重合闸的基本知识
自动重合闸的基本知识一.基本概念（1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。
（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。
此类故障称为“永久性故障”。
二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。
因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。
2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。
3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。
当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。
因此，重合闸就不会起动。
4，自动重合闸装置的动作次数应符合预先的规定。
如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。
5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。
但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。
采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。
