康明斯QSM柴油机主要技术规格

东风康明斯QSB3.9、QSB5.9发动机简介

东风康明斯QSB3.9/5.9发动机简介
QSB3.9/5.9发动机是东风康明斯在2015年BICES 北京展展出工程机械用发动机，满足非道路国Ⅲ排放标准。

这两款发动机采用电控高压共轨的技术路线，燃烧更充分，排放和经济型表现都十分出色，属于面向未来的技术，再次排放升级时需要的改动很少。

康明斯强大的技术实力不仅确保了东风康明斯产品的可靠性能，更使其在面对日益严格的排放要求时凸显卓越的节能环保优势。

那么这款发动机有什么特点呢？
80-210马力（60-154千瓦）
国III、EU Stage IIIA
■先进的设计和精良的制造，适应各种严苛工况条件，高强度、重负荷作业能力强
■缸体、缸盖采用集成化设计，杜绝了发动机漏水漏油现象的发生，零件比其它同类发动机约少40%，故障率大为降低
■采用锻钢凸轮轴和曲轴，高强度缸体设计，多个零件铸在缸体上，刚度大，耐高压能力强，可靠性好，使用寿命更长
■缸孔采用平台网纹珩磨设计，完美的几何构造有效防止了机油泄漏，并采用新型活塞环
组件和密封垫卷边模压等先进技术工艺，降低了机油损耗
■采用带整体式废气旁通阀的霍尔塞特（Holset）增压器，低速响应及动力性强
■电子控制系统可以根据环境和运行工况智能切换工作模式，并具备自我诊断、报警和跛行回家功能。

康明斯发动机型号编制规则

东风康明斯是东风汽车与康明斯的合资公司,主要生产3.9 升的发动机,一般用于中重型卡...
N：表示发动机系列号（康明斯还有：4B.BC.6L.M11.K19.K38系列等等）
T：表示发动机带增压器（一个T表示一个增压器，如果是TT表示双增压器）
A：表示发动机带中冷器,增压后的空气用水冷却后进入燃烧室。

（注：以上有GA/G1A/G2A,这个不是指中冷器的意思）
AA:表示发动机带空空中冷，与上中冷器不同的是增压器增压后的空气接到发动机前端水箱位置，用风来冷却进气。

855：表示发动机的排量。

英制单位，换算为公制单位即14升。

（例如：K19表示排量为19升）
G：表示发动机的用途，G为发电机组。

（C表示工程机械，M表示船用等）
A/1A/2A/7：表示发动机输出最大功率大小。

（还有以前的表示方法，例如：
G1,G2,G4等等）
GA：常用功率200KW
G1A：常用功率220KW
G2A：常用功率280KW
G7：常用功率300KW
EQ代表东风汽车公司生产的，B代表的是东风康明斯B系列发动机，125代表的是功率（125马力），-后面的20代表的是这款发动机工作时产生的废气满足欧洲2号排放标准。

东风公司目前还没有6VT系列的发动机。

目前生产的发动机有4BT，6BT，6CT和6105系列，应用比较广泛的有4BT，6BT，6CT这两大系列。

4，6代表的是汽缸数量，B代表的是东风康明斯B系列，缸径102毫米，C代表的是东风康明斯C系列，缸径114毫米，T代表的是带增压器的发动机。

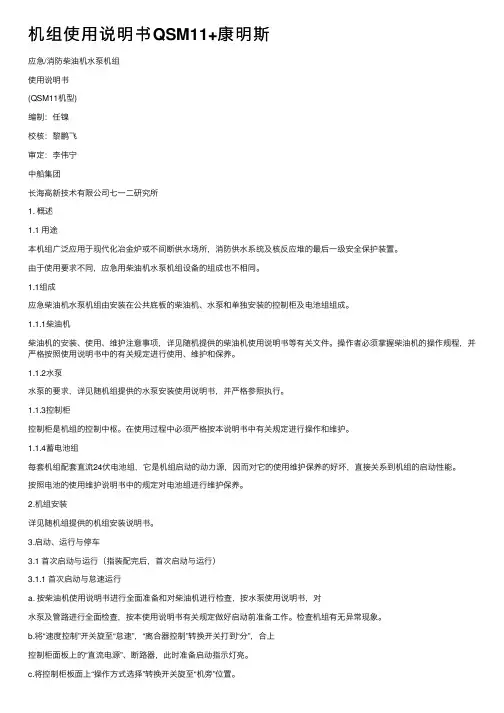

机组使用说明书QSM11+康明斯

机组使⽤说明书QSM11+康明斯应急/消防柴油机⽔泵机组使⽤说明书(QSM11机型)编制：任镍校核：黎鹏飞审定：李伟宁中船集团长海⾼新技术有限公司七⼀⼆研究所1. 概述1.1 ⽤途本机组⼴泛应⽤于现代化冶⾦炉或不间断供⽔场所，消防供⽔系统及核反应堆的最后⼀级安全保护装置。

由于使⽤要求不同，应急⽤柴油机⽔泵机组设备的组成也不相同。

1.1组成应急柴油机⽔泵机组由安装在公共底板的柴油机、⽔泵和单独安装的控制柜及电池组组成。

1.1.1柴油机柴油机的安装、使⽤、维护注意事项，详见随机提供的柴油机使⽤说明书等有关⽂件。

操作者必须掌握柴油机的操作规程，并严格按照使⽤说明书中的有关规定进⾏使⽤、维护和保养。

1.1.2⽔泵⽔泵的要求，详见随机组提供的⽔泵安装使⽤说明书，并严格参照执⾏。

1.1.3控制柜控制柜是机组的控制中枢。

在使⽤过程中必须严格按本说明书中有关规定进⾏操作和维护。

1.1.4蓄电池组每套机组配套直流24伏电池组，它是机组启动的动⼒源，因⽽对它的使⽤维护保养的好坏，直接关系到机组的启动性能。

按照电池的使⽤维护说明书中的规定对电池组进⾏维护保养。

2.机组安装详见随机组提供的机组安装说明书。

3.启动、运⾏与停车3.1 ⾸次启动与运⾏（指装配完后，⾸次启动与运⾏）3.1.1 ⾸次启动与怠速运⾏a. 按柴油机使⽤说明书进⾏全⾯准备和对柴油机进⾏检查，按⽔泵使⽤说明书，对⽔泵及管路进⾏全⾯检查，按本使⽤说明书有关规定做好启动前准备⼯作。

检查机组有⽆异常现象。

b.将“速度控制”开关旋⾄“怠速”，“离合器控制”转换开关打到“分”，合上控制柜⾯板上的“直流电源”、断路器，此时准备启动指⽰灯亮。

c.将控制柜板⾯上“操作⽅式选择”转换开关旋⾄“机旁”位置。

d.按下“启动”按钮启动运⾏。

e.启动成功后，运⾏信号灯亮。

f.将“速度控制”开关旋⾄“额定”，柴油机⾃动升到额定转速。

g.观察检查柴油机的运⾏是否正常。

h.如果发现有故障，停机并检查柴油机，同时对照故障闪光代码并查出故障代码含义及故障原因，并及时解决；（故障代码对照表见附录）i.如没有发现问题，正常运⾏5min后按停机按钮，柴油机停机。

东风康明斯QSB3.9、QSB5.9发动机简介

东风康明斯QSB3.9/5.9发动机简介
QSB3.9/5.9发动机是东风康明斯在2015年BICES 北京展展出工程机械用发动机，满足非道路国Ⅲ排放标准。

这两款发动机采用电控高压共轨的技术路线，燃烧更充分，排放和经济型表现都十分出色，属于面向未来的技术，再次排放升级时需要的改动很少。

康明斯强大的技术实力不仅确保了东风康明斯产品的可靠性能，更使其在面对日益严格的排放要求时凸显卓越的节能环保优势。

那么这款发动机有什么特点呢？
80-210马力（60-154千瓦）
国III、EU Stage IIIA
■先进的设计和精良的制造，适应各种严苛工况条件，高强度、重负荷作业能力强
■缸体、缸盖采用集成化设计，杜绝了发动机漏水漏油现象的发生，零件比其它同类发动机约少40%，故障率大为降低
■采用锻钢凸轮轴和曲轴，高强度缸体设计，多个零件铸在缸体上，刚度大，耐高压能力强，可靠性好，使用寿命更长
■缸孔采用平台网纹珩磨设计，完美的几何构造有效防止了机油泄漏，并采用新型活塞环
组件和密封垫卷边模压等先进技术工艺，降低了机油损耗
■采用带整体式废气旁通阀的霍尔塞特（Holset）增压器，低速响应及动力性强
■电子控制系统可以根据环境和运行工况智能切换工作模式，并具备自我诊断、报警和跛行回家功能。

M11ISMQSM最常见的喷油器如下

M11/ISM/QSM最常见的喷油器如下：M11喷油器3406604 2100 3087648 2607 3411821 2527 （厂家：重庆油泵油嘴厂）ISM喷油器：3411754 2856 3411756 2835 4061851 2856 （厂家：康明斯燃油系统（武汉）有限公司）QSM喷油器4026222（武汉） 3689 4903472 14118（目前只有进口康明斯产品）康明斯燃油系统（武汉）有限公司总投资3000万美元，2008年4月8日正式投产，主要产品包括柴油机共轨燃油泵(CCR)、CELECT燃油喷嘴、燃油泵以及相关零部件。

康明斯燃油系统武汉工厂是继美国印第安纳、得克萨斯和墨西哥华雷斯(JUAREZ)之后，康明斯在北美以外设立的第一个海外燃油系统生产基地，是康明斯进一步加强在华本地化生产能力的一项关键举措。

武汉工厂一期年产能为70,000个燃油泵和150,000个燃油喷嘴；二期年产能150,000个燃油泵和300,000个燃油喷嘴。

目前，武汉燃油系统工厂的产品在国内主要为东风康明斯ISL8.9升、ISZ13升和西安康明斯ISM11升全电控柴油机配套，此外还将出口亚洲、拉丁美洲和欧洲等国际市场。

ISM系列全电控柴油发动机康明斯重型车辆旗舰动力ISM系列11升全电控柴油发动机是康明斯重卡发动机的旗舰动力之一，功率范围覆盖308-440马力，全球保有量近50万台。

ISM发动机具有一流的可靠性和耐久性，平均大修里程超过100万公里。

ISM发动机重载扭矩大，燃油经济性好，动力强劲，而且操控性好，噪音低，可以广泛应用于全车总重26-44吨之间的重型卡车、特种车、客车和工程机械等领域，是拖头、水泥搅拌车、底盘、油罐车和汽车起重机等设备的理想配套机型。

ISM系列发动机已通过国III/欧III、国IV/欧IV双重认证，采用选择性催化还原(SCR)技术。

2007年，康明斯ISM发动机凭借卓越的产品性能、经济的使用成本、显著的综合效益优势和完备的保修服务，在美国权威机构J.D. Power进行的“2007重型卡车发动机/变速箱客户满意度调查”中，赢得专用车“客户满意度调查”最高奖；并且在中国物流行业用户满意度调查结果中被评为“最佳发动机”。

100kw康明斯柴油发电机组技术参数型号6BTAA5.9-G2

100kw东风康明斯柴油发电机组技术参数
机组型号YZ100C生产厂家翼中动力
常用功率（kw）100备用功率（kw）120
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2200*840*1350重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G2 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。

120kw康明斯柴油发电机组技术参数型号6BTAA5.9-G12

120kw东风康明斯柴油发电机组技术参数
机组型号YZ120C生产厂家翼中动力
常用功率（kw）120备用功率（kw）140
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2350*1000*1400重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G12 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压&空空中冷气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。

300kw康明斯柴油发电机组技术参数型号6ZTAA13-G3

300kw东风康明斯柴油发电机组技术参数
机组型号YZ300C生产厂家翼中动力
常用功率（kw）300备用功率（kw）340
额定输出电流（A）540 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)197
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）3300*1500*1700重量（kg）3200
柴油机品牌东风康明斯发动机有限公司
型号6ZTAA13-G3 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压、空空中冷气缸数 6
汽缸总排量（L）8.3供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）130*163压缩比15：1。

ISM QSM技术参数

EPA Tier Ⅲ
EU Stage Ⅲ
国Ⅲ
QSM11-G3
257
292
387
443
发电机组驱动
QSM11-G4
292
322
426
470
发电机组驱动
QSM11 发动机型谱
排放标准 Emission
发动机型号(EngineModel)
额定功率 / 转速(kW/rpm
最大功率/转速（kW/rpm）
最大扭矩 / 转速 (Nm/rpm)
功率标定类型
典型应用
EPA Tier Ⅱ
EU Stage Ⅱ
国Ⅱ
QSM11
298/2100
351/1800
1898/1400
限制使用
工程机械
QSM11
298/2100
333/1800
1898/1400
限制使用
工程机械
QSM11
298/2100
300/1400
1898/1400
间歇
工程机械
QSM11
298/1800
1288/1300
间歇
工程机械
QSM11
201/1800
201/1800
1369/1400
持续
工程机械
QSM11
186/2100
186/2100
1146/1300
间歇
工程机械
EPA Tier Ⅲ
EU Stage Ⅲ
国Ⅲ
QSM11
298/2100
333/1800
1898/1400
限制使用
工程机械
QSM11
284/1900
1590/1200
查看扭矩曲线

QSK60

康明斯维修-QSK60美国康明斯主机的排量数据参考康明斯维修顾问,帮您全面了解远洋船用的QSK60-M美国康明斯主机的排量、长宽高、吸气方式、压缩比。

方便您正确维修保养您的康明斯柴油机。

发动机类别：美国康明斯商用船主机发动机系列：K60发动机机型：QSK60柴油机型号：QSK60-M发动机结构型式：V型16缸4冲程吸气方式：涡轮增压中冷式排量：60升/3672立方英寸缸径&冲程（毫米/英寸）：159x190mm [6.25x7.48 cu in]压缩比：14.5：1发动机转向：面向飞轮逆时针功率(KW)：1492功率(HP)：2000转速（RPM）：1800柴油机燃油消耗(L/hr-- g/hr)：366--96.7功率类别：CON持续功率持续功率基本发动机尺寸（长x宽x高）mm:3255x1730x2131重量kg：8282康明斯技术-QSK60-Mcummins的压缩比康明斯维修顾问,帮您全面了解客船用的QSK60-Mcummins的压缩比、结构型式、技术参数、飞轮壳。

方便您正确维修保养您的康明斯柴油机。

发动机类别：美国康明斯商用船主机发动机系列：K60发动机机型：QSK60柴油机型号：QSK60-M发动机结构型式：V型16缸4冲程吸气方式：涡轮增压中冷式排量：60升/3672立方英寸缸径&冲程（毫米/英寸）：159x190mm [6.25x7.48 cu in]压缩比：14.5：1发动机转向：面向飞轮逆时针功率(KW)：1716功率(HP)：2300转速（RPM）：1900柴油机燃油消耗(L/hr-- g/hr)：427--112.8功率类别：HD重载功率基本发动机尺寸（长x宽x高）mm:3255x1730x2131重量kg：8282康明斯维修顾问,帮您全面了解货船用的QSK60-D(M)美国康明斯发动机的压缩比、技术尺寸、吸气方式、油底壳容积。

方便您正确维修保养您的康明斯柴油机。

康明斯船用发电机组技术规格

重庆康明斯船用发电机组技术规格书项目：设备型号：RX300-1500船东：设计方：船厂：供应商：宁波北仑日兴动力科技有限公司300KW船用柴油发电机组技术条件本公司生产的船用柴油发电机组按中国船级社“钢质海船入级建造规范”生产。

经中国船级社上海分社检验和发证。

本技术协议只适用于300KW船用柴油发电机组技术协议。

1．机组情况：本机组采用中美合资重庆康明斯发动机有限公司生产的船用柴油机，美国独资无锡新时代交流发电机有限公司生产的船用交流发电机，公共底盘采用特殊工艺处理框架式结构。

联轴器为弹性钢片联轴器（单支承）。

本机组具有体积小、油耗低、结构紧凑、重量轻、振动小、使用寿命长、保养简捷等优点。

2．机组工作环境：2.1环境温度：≤45℃2.2海水温度：≤32℃2.3相对湿度：60％2.4绝对大气压：100kPa2.5海拔高度：≤50 m2.6排气背压：≤45mmHg（建议新机时不超过30 mmHg）2.7前倾：15°2.8后倾：15°2.9横摇：22.5°2.10船舶正常航运中所产生的振动和冲击2.11适合凝雾、盐雾、油雾。

3．本机组主要技术规格3.1机组型号：CCFJ300-1500D3KCST3.2额定功率：300KW/375KVA（符合ISO3046标准）功率修正：1）机组可以在环境温度45℃时没有功率修正。

当环境温度超过45℃时每上升11℃功率下降2%。

2）机组可以在海水温度32℃时没有功率修正。

当海水温度超过32℃时每上升2℃功率下降1%。

3.3额定电流：541A3.4额定电压：AC400V3.5功率因数：0.8（滞后）3.6频率：50HZ3.7相数：三相三线制3.8起动方式：DC24V电起动3.9额定转速：1500r.p.m.3.10调速型式：DC24V 康明斯EFC电子调速器3.11机组过载能力：机组每次运行12小时期间允许以额定功率110％负载运行1/2小时。

XR360旋挖钻机技术规格书(修订)

XR360旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一二年二月XR360旋挖钻机XR360旋挖钻机优势（亮点）介绍1、专用液压伸缩式履带底盘，具有超强的稳定性和运输的便捷性；2、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲。

3、前置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低。

4、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深102米。

5、可选多功能配置：支腿油缸，套管驱动。

扩展性好。

6、标配集中润滑系统，维护保养更便捷，提高工作可靠性。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR360旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR360旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

一、技术介绍1、底盘XR360装备钻机专用底盘，具有超强稳定性。

底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。

履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5484mm履带长度 6535mm支重轮数量 2X12个驱动力 570kN·m爬坡度 35%行走速度 1.5km/h接地比压 105.5kPa总工作重量 92000Kg（裸机重量：76400Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。

发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3, EU StageIIIA 燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。

系统压力 33 MPa流量（主回路+辅助回路） 2X285 l/min+1X144 l/min液压油箱容积 865 L4、驾驶室具有FOPS功能的防噪驾驶室，座椅可调，冷暖空调，内外照明灯，风挡雨刮器。

500KW康明斯柴油发电机组技术参数

500KW康明斯柴油发电机组技术参数
500KW柴油发电机组技术参数
一、发电机组主要参数
机组型号：500GF
常用功率：500KW
额定电压：400V
额定电流：902A
额定频率：50Hz
额定功率因素：COS=0.8（滞后）
稳态电压调整率：≤1%
瞬态电压调整率：-15%~ +20%
电压稳定时间：≤1.5sec
电压波动率：≤1.0%
稳态频率调整率：≤3%
瞬态频率调整率：≤±10%
频率稳定时间：3sec
频率波动率：≤1%
满载燃油耗量：200g/kw/h
外形尺寸（mm）：3650*1570*1952
重量：4500KG
1、柴油机主要参数
品牌：康明斯
产地：重庆
柴油机型号：KTA19-G3
类型：四冲程，废气涡轮增压，直接喷射压燃式
气缸数：6缸
冷却方式：水冷
排列型式：直列
转速：1500r/min
启动方式：DC24V
2、发电机主要参数
发电机品牌：英格
产地：无锡
发电机型号：EG-500KW
类型：无刷（A VR自动调压）
相数接法：三相四线
绝缘等级：H级
二、机组组成部分
1）柴油机
2）发电机
3）控制屏
三、控制屏
该控制屏为普通一体式控制屏。

并带有电压、电流、频率、水温、油压显示，柴油机具有高水温、低油压、超速、停机保护等功能。

四、随机附件：
波纹管、弯管、消声器、电瓶及连接线、减震垫、资料各壹套。

250kw康明斯柴油发电机组技术参数型号QSM11-G2

250kw东风康明斯柴油发电机组技术参数
机组型号YZ250C生产厂家翼中动力
常用功率（kw）250备用功率（kw）292
额定输出电流（A）450 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)193
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2800*1000*1500重量（kg）2000
柴油机品牌东风康明斯发动机有限公司
型号QSM11-G2 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式增压中冷气缸数 6
汽缸总排量（L）10.8供油方式电喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）125*147压缩比16.3:1。

康明斯船用柴油发动机数据单NTA855-G(M)1

性能曲线号 C-3936-C CPL号 CQ001 数据单号 DS-3936-D特征编号 D093613DX02说明单号 D-102备载功率：265kW @1500r/min常载功率：240kW @1500r/min整机数据型式....................................................................................................四冲程、直列、六缸进气方式..........................................................................................................增压、中冷缸径×冲程-mm ×mm.............................................................................................140×152 排量-L(in3).............................................................................................................14(855) 压缩比...................................................................................................................14.0：1 发火顺序...........................................................................................................1-5-3-6-2-4 净质量（干式）-kg.. (1317)带散热器发动机质量-kg (1875)带热交换器发动机质量-kg (1752)净质量（湿式）-kg (1326)带散热器发动机质量-kg (1884)带热交换器发动机质量-kg (1762)转动惯量（除飞轮外）-kg.m2 ……………………………………………………………………..….…..1.39 发动机安装在缸体后端面处的最大允许弯矩-N.m (1356)排气系统最大允许排气背压-mm Hg (75)进气系统….带空滤器允许的最大进气阻力脏滤芯-mm H2O (635)干净滤芯重型空滤器-mm H2O (380)干净滤芯轻型空滤器-mm H2O (250)带空滤器允许的最大储尘量重型空滤器-g/l/s….…………………………………………………...……......………………..…53 (25) 轻型空滤器-g/l/s………………..……….…...……………………………………...…………..…...6.4(3) 冷却系统冷却液容量干式排气管性能曲线号 C-3936-C CPL号 CQ001 数据单号 DS-3936-D特征编号 D093613DX02说明单号 D-102单机-L (21)带散热器-L (63)带热交换器-L (40)湿式排气管单机-L (26)带散热器-L (72)带热交换器-L (45)海水泵——热交换器最小流量-L/min (204)热交换器进口最大压力-kPa (345)标准节温器温度调节范围-℃......................................................................................82-93发动机水泵出口最大压力-kPa (276)最大膨胀空间（冷却系统总量%）…………………………………………………………..…………….5% 润滑系统机油压力低怠速时-kPa (103)额定转速时-kPa................................................................................................. 241-345 允许的最高机油温度-℃ (132)最大机油消耗量-L/h…………………………..…………………………….…….…………………....…..0.24 机油旁通滤清器容量-L………………………………..…………..………………………………….….….2.8 机油盘容量.高位-L..................................................................................................................26.5 低位-L.................................................................................................................22.7 系统总容量（除旁通滤清器外）-L.. (31)燃油系统喷油泵型式………………………………………………………………………………...…康明斯PT直喷式进油管路允许最大阻力干净滤清器-mm Hg (100)脏滤清器-mm Hg (200)回油管路允许最大阻力 -mm Hg (100)燃油油泵最大流量-L/h (307)电气系统性能曲线号 C-3936-C CPL号 CQ001 数据单号 DS-3936-D特征编号 D093613DX02说明单号 D-102蓄电池充电系统（负极接地）……………………………………………………………………….24V/35A起动马达（重型、正极啮合）-V (24)起动线路允许最大电阻-Ω…………………………………………………………………………….….0.002起动电流-A10℃ (365)0℃ (565)性能数据稳态调速率-%…………………………………………………………………………………….…….±0.25最大超速能力 (2700)自由场声压级（1米处、不包括进排气、冷却系统及驱动件噪声）dBA (105)所有的数据均是基于发动机带燃油系统、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和被驱动的部件。

康明斯发动机产品介绍

5-10吨挖掘机：小松，玉柴，柳工，山河，南特，临工等；叉车：合肥，杭州，大连等小型装载机：徐工，临工等；其他：发电机组，水平钻机等；
Midrange: B and C Series 机械式B和C系列发动机(Tier1)
B3.9/B5.9 High Efficiency Diesel Engine B3.9/B5.9 高效柴油发动机
A系列发动机国内主要应用
1.5-6吨挖掘机：玉柴，山河，南特，柳工，临工等 1.5-3吨叉车：合肥，杭州，大连，大宇等农机：
Cummins B3.3
B3.9
B3.3
B3.3 尺寸比较
B3.3
3.3 升 / 4 缸工业用途，机械控制为工程机械市场设计满足Tier2排放法规； Manufactured in Cummins joint venture facility at Oyama, Japan 在康明斯日本合资企业制造 Marketed, Supported, and Serviced worldwide by Cummins 康明斯世界范围市场服务支持
A系列，机械控制； B3.3，机械控制； B4.5T/4BTAA/6BTAA，机械控制； QSB3.9/QSB5.9，电控； 6CTAA，机械控制/空空中冷； QSC/QSL，电控/空空中冷； QSM，电控/空空中冷； QSX，电控/空空中冷，； QSK19，电控/空空中冷； QSK23,电控/空空中冷； QST30，电控/水中冷； QSK45/QSK60，电控/水中冷；目前欧美等国家正在执行Tier2排放法规
皮带传动系统：带有自动张紧机构，使皮带免于维护大修：缸体具有多次重复镗缸能力，维修用气缸衬套和气门导管可以多次使用连杆：锻造连杆具有最大的结构强度，斜切口的连杆大头及埋头螺丝使维修更加方便曲轴：感应淬火锻钢曲轴具有最大的强度和多次重磨能力，降低长期使用成本缸体：很多零件铸在缸体上，使刚度进一步加大，延长轴承、镗孔和活塞的使用寿命燃油系统：采用Bosch优质直列柱塞或转子高压油泵和喷油器，具有更高的燃油经济性涡轮增压器：全部采用Holset增压器，H1C型带整体式废气旁通阀，进一步改善低速反应及动力性活塞：铝合金活塞镶有两道耐蚀高镍铸铁环槽，提高了活塞和活塞环的使用寿命
