通信电缆的型号

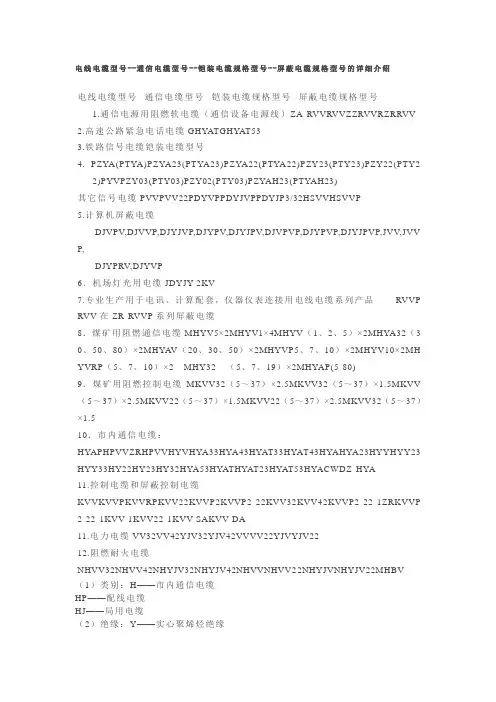

1.3通信电缆的型号

我国的通信电缆产品型号的表示，采用汉语拼音字母和数字相结合而命名的方法。

1.3.1产品型号与结构的关系

类别用途导体绝缘层（内）护层特征外护层规格派生的位置一般用数字表示使用的最高频率。

1.3.2各部分代表符号的意义

（1）类别用途

H：市内通信电缆

HB：电话线

HE：长途对称通信电缆

HJ：局用电缆

HO：干线同轴电缆

HP：配线电缆

HR：电话软线

NH：农用电话线

HH：海底通信电缆

S：射频同轴电缆

SE：射频对称电缆

P：信号电缆

HS：数字通信电缆

（2）导体

T：铜导线

L：铝导线

G：钢（铁）

HL：铝合金线

（3）绝缘层

V：聚氯乙烯

Y：聚乙烯

B：聚苯烯

YF：泡沫聚乙烯

YP：泡沫/皮聚乙烯

YK：纵孔聚乙烯

F：聚四氟乙烯

X：橡皮

Z：纸

（4）内护层

GW：皱纹钢管

LW：皱纹铝管

L：铝护层

Q：铅护层

V：聚氯乙烯护层

Y：聚乙烯护层

A：铝－聚乙烯粘接护层

S：钢－聚乙烯粘接护层

（5）特征

C：自承式

T：填充式

G：隔离式

J：交换机用

P：屏蔽型

E：话务员耳机用

Z：综合型

B：扁（平行）

（6）铠装层

当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示(垫层不需表示)，第一组表示铠装层，它可以是一位或两位数字，见表1-1；第二组表示外被层或护套，它应是一位数字，见表1-2。

表1-1 铠装层

代号铠装层

0 无铠装层

2 绕包双钢带

3 单细圆钢丝

33 双细圆钢丝

4 单粗圆钢丝

44 双粗圆钢丝

5 皱纹钢带

（7）外被层

表1-2 外被层或外套

代号外被层或外套

0 无外被层或外套

1纤维外被

2 聚氯乙烯护套

3 聚乙烯护套

（8）规格

表明电缆缆芯中绝缘线组（或线芯）的数目及导体规格等。

例如：铜芯、泡沫聚烯烃绝缘、填充式、挡潮层聚乙烯护套、双钢带铠装、聚乙烯套、市内通信电缆，包含400对导体标称直径0.5mm对绞组，电缆的型号应表示为：HYFAT23 400×2×0.5。
