电力变压器继电保护设计摘要:在城市的发展中,处处离不开电能的需求,电力企业的重要性不言而喻。

近年来,我国的电网规模急剧扩大。

电力变压器作为电网中不可或缺的配置,承担着电压转换作用。

由于电网构成的复杂性、电力变压器运行环境和条件的特殊性,电力变压器运行时故障频发,影响了电网的供配电质量。

继电保护设计兼具多种功能,可以有效保护电力变压器。

即使变压器运行中出现了一定的故障,继电保护也可以在最短的时间内进行相应的处理。

基于此,详细分析关于电力变压器继电保护方面的设计要点,提升电力变压器的运行可靠性。

关键词:电力;变压器;继电保护设计引言电力变压器是电力系统重要的一次设备,它通过变电压、变电流、变阻抗、隔离、稳压等一系列功能为我们的电力事业保驾护航,正因为它的功能遍布到电力中的各个领域,如果出现故障,将会严重影响供电的可靠性和用户的生产生活。

因此,变压器的继电保护就显得尤为重要。

1继电保护电力系统是一个组织架构相对庞大、运行情况相对复杂、专业技术要求较高的系统,既涉及发电系统,也涉及输电和配电系统。

发电系统的每个子系统都包含着十分复杂的结构。

电力系统组织结构较为复杂,电力系统子系统会配置对应的控制系统,通过控制系统保障每一个环节正常运行,以此保障整个电力系统的稳定运转,保证用户用电安全。

电力系统的组织结构相对复杂,电力系统中每个组织元件都与其他元件相关联。

在缺乏保护机制的情况下,任何一个细微环节的元件出现故障,都可能导致整个电力系统的瘫痪。

电力系统中所使用的每一个电力元件都应具备相当高的稳定性,在根本上避免因元件发生故障而产生的后续影响。

一旦某个元件出现故障,需要在规定时间内定位到故障点,处理故障点的问题,并尽快检查电力系统中的继电保护设备,保证电力系统的正常运转。

电力元件出现故障是无法完全避免,要求电力系统故障维修人员具备较高的职业素质。

在面临元件故障情况时,维修技术人员应以最高的效率准确定位故障,并对故障进行高效地排查和处理。

电力变压器继电保护设计

电力变压器继电保护设计

浅析电力变压器继电保护设计摘要本文结合电力变压器运行中的故障,分析了电力变压器差动保护、瓦斯保护及过电流保护等继电保护装置配置原则和设计方案。

关键词电力变压器;继电保护;设计中图分类号tm4文献标识码a文章编号1674-6708(2010)27-0045-020 引言电力变压器是电力系统中极其重要的电气设备,它在整个电力系统中起转换枢纽的作用,变压器的安全运行与否,直接关系到电力系统能否连续稳定地工作。

因此,为了供电的可靠性和系统正常运行,就必须视其容量的大小、电压的高低和重要程度,设置相应的继电保护装置。

1 电力变压器继电保护装置配置原则在电力系统运行中,当电力系统发生故障或异常工况时,继电保护装置应实现在最短时间和最小区域内,自动将故障设备从系统中切除,或发出信号由值班人员消除异常工况根源,以减轻或避免设备的损坏和对相邻地区供电的影响。

其配置原则如下:1)对于6.3mv·a及以上的常用工作变压器和并列运行的变压器,iomv·a及以上厂备用变压器和单独运行的变压器,以及2mv·a 及以上用电流速断保护灵敏性不满足要求的变压器,应装设差动保护装置。

对高压侧电压为330kv及以上的变压器,可装设双重差动保护装置。

2)当在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时,由于故障点电流和电弧的作用,将使变压器油及其它绝缘材料因局部受热而分解产生气体,它们将从油箱流向油枕的上部。

当故障严重时,油会迅速膨胀并产生大量的气体,此时将有剧烈的气体夹杂着油流冲向油枕的上部。

因此,变压器应安装瓦斯保护装置。

3)对由外部相间短路引起的变压器过电流,根据变压器容量和运行情况的不同以及对变压器灵敏度的要求不同,可采用过电流保护、复合电压起动的过电流保护、负序电流和单相式低电压起动的过电流保护或阻抗保护作为后备保护、带时限动作于跳闸。

2 电力变压器继电保护装置设计方案2.1 差动保护设计变压器差动保护动作电流设计原则是将变压器两侧的电流互感器二次侧按正常时的“环流接线”,当变压器正常运行时,差动继电器中的电流等于两侧电流互感器(ct)的二次电流之差,它近于o,差动继电器不动作,保护也不会动作。

发电机变压器继电保护设计及整定计算

发电机变压器继电保护设计及整定计算

发电机变压器继电保护设计及整定计算发电机变压器是电力系统中常用的设备之一,其作用是将发电机的输出电压提升或降低到与输电线路或负载电压匹配的水平。

在发电机变压器运行过程中,由于各种原因可能会发生故障,如短路、过电流等,这些故障对设备的安全运行和电力系统的稳定性都会造成严重影响。

因此,为了保护发电机变压器和电力系统的安全运行,需要设计和整定相应的继电保护系统。

发电机变压器继电保护系统的设计主要包括两个方面:一是故障检测,即如何及时准确地检测到发电机变压器的故障;二是故障切除,即如何在发生故障时迅速切除故障部分,以防止故障扩大和对电力系统产生不良影响。

在故障检测方面,常用的继电保护元件有电流互感器、电压互感器、差动保护装置等。

电流互感器用于测量发电机变压器的电流,电压互感器用于测量发电机变压器的电压。

差动保护装置通过比较发电机变压器的输入和输出电流,判断是否存在故障。

此外,还可以使用温度传感器、压力传感器等监测设备,用于监测发电机变压器的温度和压力,以预防过热和过载等故障。

在故障切除方面,常用的继电保护元件有断路器、隔离开关等。

断路器主要用于切除电路中的故障,隔离开关主要用于隔离故障部分,以便修复和维护。

整定计算是指根据发电机变压器的特性和运行要求,确定继电保护元件的参数和动作特性。

整定计算的目标是使继电保护系统能够快速、准确地检测故障,并在故障发生时迅速切除故障部分,以保护设备和电力系统的安全运行。

整定计算的过程主要包括以下几个步骤:首先,根据发电机变压器的额定电流和额定电压,计算继电保护元件的额定参数,如额定电流和额定电压。

其次,根据发电机变压器的负载特性和过电流保护的动作特性,确定过电流保护的整定值。

再次,根据发电机变压器的差动保护装置的特性,确定差动保护的整定值。

最后,根据发电机变压器的绝缘水平和温升要求,确定绝缘保护的整定值。

整定计算需要考虑发电机变压器的额定参数、运行特性和保护要求等因素,具有一定的复杂性和技术难度。

电力变压器继电保护设计方案

电力变压器继电保护设计方案

电力变压器继电保护设计方案电力变压器是电力系统中重要的设备之一,经常被用作输电和配电系统中的变换器。

由于电力变压器的故障会对整个电力系统产生严重影响,因此必须采取必要的保护措施,保障电力系统的稳定性和可靠性。

本文介绍电力变压器继电保护的设计方案,着重介绍继电保护原理和保护配置。

一、继电保护原理电力变压器继电保护一般采用电流互感器整流式保护。

电流互感器将变压器通路中的电流变为与它成比例的小电流,接入继电器中进行处理。

继电器通过比对电流大小和相位差等参数来判断电力变压器内部是否存在故障,如短路、接地等故障。

当发生故障时,继电器将发送开关信号给断路器,切断电力变压器的供电,保护电力系统的安全稳定运行。

二、保护配置电力变压器的保护配置根据其不同型号和规格有所不同,但通常包括以下保护。

1. 过流保护过流保护是电力变压器最基本的保护之一。

当电力变压器通路中的电流超出额定电流值时,其可能会引起故障,如短路和接地等。

过流保护采用不同的越限电流值来判断电力变压器是否发生故障。

过电压保护是指当电力变压器出现过电压时,通过继电器的动作来保护设备。

过电压保护通常采用电压比率继电器,对比变压器的一次和二次侧电压,当二次侧电压过高时,继电器动作,切断断路器,保护电力变压器及其周边设备。

3. 低压保护低压保护是用来检查电力变压器一次侧的电压是否低于额定电压的保护措施。

当电力变压器一次侧电压低于设定值,继电器将会动作,发送开关信号,使断路器切断供电。

4. 短路保护5. 零序保护零序保护是用来检测电力变压器周边设备的相对接地。

当电力变压器周边设备出现接地故障时,电流会通过地线回到中性点,形成零序电流。

零序保护采用电流互感器接入继电器,当检测到零序电流超过设定值时,继电器将动作,切断电力变压器供电,以保护电力系统的稳定性。

三、总结电力变压器是电力系统中最核心的设备之一,其保护显得尤为重要。

电力变压器继电保护采用电流互感器整流式保护,采用过流、过电压、低压、短路、零序保护等多种方式,以确保电力系统的安全稳定运行。

电力变压器继电保护设计

电力变压器继电保护设计

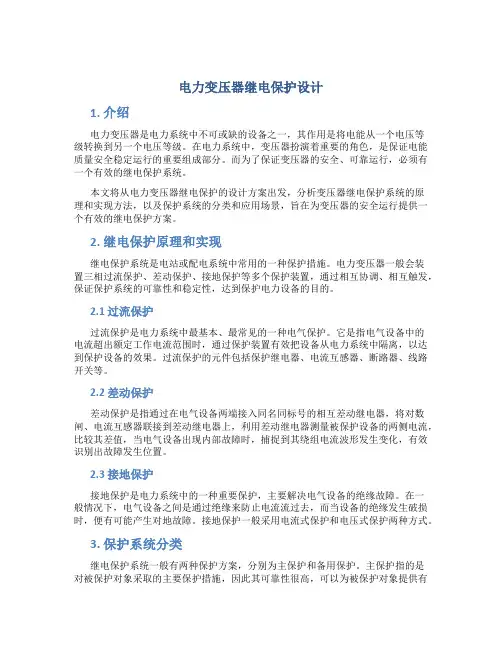

电力变压器继电保护设计1. 介绍电力变压器是电力系统中不可或缺的设备之一,其作用是将电能从一个电压等级转换到另一个电压等级。

在电力系统中,变压器扮演着重要的角色,是保证电能质量安全稳定运行的重要组成部分。

而为了保证变压器的安全、可靠运行,必须有一个有效的继电保护系统。

本文将从电力变压器继电保护的设计方案出发,分析变压器继电保护系统的原理和实现方法,以及保护系统的分类和应用场景,旨在为变压器的安全运行提供一个有效的继电保护方案。

2. 继电保护原理和实现继电保护系统是电站或配电系统中常用的一种保护措施。

电力变压器一般会装置三相过流保护、差动保护、接地保护等多个保护装置,通过相互协调、相互触发,保证保护系统的可靠性和稳定性,达到保护电力设备的目的。

2.1 过流保护过流保护是电力系统中最基本、最常见的一种电气保护。

它是指电气设备中的电流超出额定工作电流范围时,通过保护装置有效把设备从电力系统中隔离,以达到保护设备的效果。

过流保护的元件包括保护继电器、电流互感器、断路器、线路开关等。

2.2 差动保护差动保护是指通过在电气设备两端接入同名同标号的相互差动继电器,将对数闸、电流互感器联接到差动继电器上,利用差动继电器测量被保护设备的两侧电流,比较其差值,当电气设备出现内部故障时,捕捉到其绕组电流波形发生变化,有效识别出故障发生位置。

2.3 接地保护接地保护是电力系统中的一种重要保护,主要解决电气设备的绝缘故障。

在一般情况下,电气设备之间是通过绝缘来防止电流流过去,而当设备的绝缘发生破损时,便有可能产生对地故障。

接地保护一般采用电流式保护和电压式保护两种方式。

3. 保护系统分类继电保护系统一般有两种保护方案,分别为主保护和备用保护。

主保护指的是对被保护对象采取的主要保护措施,因此其可靠性很高,可以为被保护对象提供有效的保护。

备用保护是指当主保护装置出现故障或失效时,备选保护装置接替主保护装置的功能,保证电量设备的可靠性和运行的连续性。

电力变压器继电保护设计

电力变压器继电保护设计

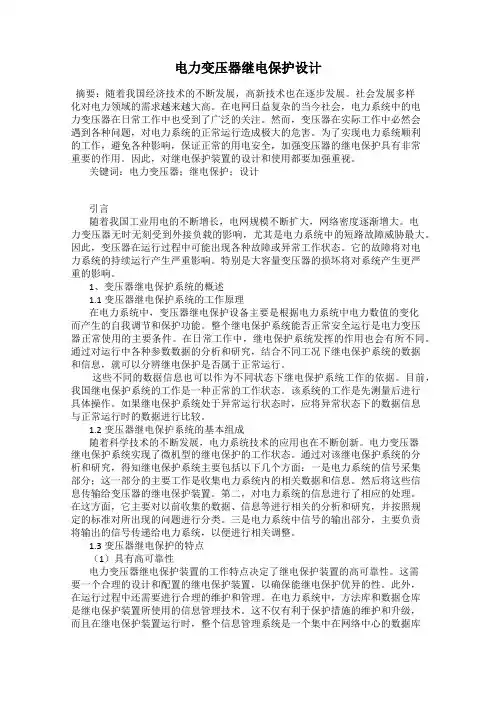

电力变压器继电保护设计摘要:随着我国经济技术的不断发展,高新技术也在逐步发展。

社会发展多样化对电力领域的需求越来越大高。

在电网日益复杂的当今社会,电力系统中的电力变压器在日常工作中也受到了广泛的关注。

然而,变压器在实际工作中必然会遇到各种问题,对电力系统的正常运行造成极大的危害。

为了实现电力系统顺利的工作,避免各种影响,保证正常的用电安全,加强变压器的继电保护具有非常重要的作用。

因此,对继电保护装置的设计和使用都要加强重视。

关键词:电力变压器;继电保护;设计引言随着我国工业用电的不断增长,电网规模不断扩大,网络密度逐渐增大。

电力变压器无时无刻受到外接负载的影响,尤其是电力系统中的短路故障威胁最大。

因此,变压器在运行过程中可能出现各种故障或异常工作状态。

它的故障将对电力系统的持续运行产生严重影响。

特别是大容量变压器的损坏将对系统产生更严重的影响。

1、变压器继电保护系统的概述1.1变压器继电保护系统的工作原理在电力系统中,变压器继电保护设备主要是根据电力系统中电力数值的变化而产生的自我调节和保护功能。

整个继电保护系统能否正常安全运行是电力变压器正常使用的主要条件。

在日常工作中,继电保护系统发挥的作用也会有所不同。

通过对运行中各种参数数据的分析和研究,结合不同工况下继电保护系统的数据和信息,就可以分辨继电保护是否属于正常运行。

这些不同的数据信息也可以作为不同状态下继电保护系统工作的依据。

目前,我国继电保护系统的工作是一种正常的工作状态。

该系统的工作是先测量后进行具体操作。

如果继电保护系统处于异常运行状态时,应将异常状态下的数据信息与正常运行时的数据进行比较。

1.2变压器继电保护系统的基本组成随着科学技术的不断发展,电力系统技术的应用也在不断创新。

电力变压器继电保护系统实现了微机型的继电保护的工作状态。

通过对该继电保护系统的分析和研究,得知继电保护系统主要包括以下几个方面:一是电力系统的信号采集部分;这一部分的主要工作是收集电力系统内的相关数据和信息。

电力变压器继电保护设计(设计) 学位论文

电力变压器继电保护设计(设计) 学位论文

电力变压器继电保护设计(设计) 学位论文无需修改。

正文电力变压器是电力系统中十分重要的供电元件。

为了保证供电的可靠性和系统正常运行,必须根据其容量的大小、电压的高低和重要程度设置相应的继电保护装置。

本设计结合电力变压器运行中的故障,分析了电力变压器纵联差动保护、瓦斯保护及过电流保护等继电保护装置的配置原则和设计方案。

电力变压器的纵联差动保护是一种常见的继电保护装置。

其基本原理是将变压器的高压侧和低压侧的电流进行比较,当两侧电流差值超过设定值时,继电器动作,切断变压器的电源,从而保护变压器。

在配置纵联差动保护时,应根据变压器的容量和结构特点确定保护区域和保护范围,同时还要考虑保护装置的灵敏度和可靠性。

瓦斯保护是针对油浸式变压器的一种继电保护装置。

其原理是通过检测变压器油中的瓦斯浓度,当瓦斯浓度超过设定值时,继电器动作,切断变压器的电源,从而避免变压器发生火灾或爆炸。

在配置瓦斯保护时,应根据变压器的容量和使用环境确定瓦斯浓度的警戒值和动作值,以保证保护装置的准确性和可靠性。

过电流保护是一种常见的继电保护装置,可以用于保护电力变压器和电力系统中其他设备。

其原理是通过检测电流的大小和时间,当电流超过设定值和时间时,继电器动作,切断电源,从而保护设备。

在配置过电流保护时,应根据设备的额定电流和使用环境确定保护装置的额定电流和动作时间,以保证保护装置的准确性和可靠性。

综上所述,电力变压器的继电保护装置是保障电力系统正常运行的重要组成部分,应根据变压器的特点和使用环境选择合适的保护装置,并合理配置,以保证电力系统的安全稳定运行。
