仓库现场怎么划线-通道-作业区-出入口等-附图例

仓库现场怎么划线-通道-作业区-出入口等-附图例
地面定置线标准及要求
类别
作 用
颜色
幅宽(cm)
间隔(cm)
线 型
示 例
通道线
标识通道、作业区的线,禁止踏踩,跨越
黄色
8
实线
人行道
绿色
8
实线
出入口线
区域隔线为实线,可以跨越出入的路段为虚线
黄色
8
30-20
虚线
通行线
标识通道左侧通行或右侧通行的线,用以指明行进方向,要有一定的间隔或划在转角附近
黄色
根据需要
蓝色
5
实线
根据需要
箭头
虎斑线
标识危险地点、区域的线,如移载平台、转盘、吊钩、卷帘门下沿20CM,配电盘区域,试验平台区域,压力容器区域等的区域划线
黄黑相间
8
10-10
实线
放置场线
标识在制品放置场所与作业平台的线
白色5实线作业区饮水区、作业区域划线
绿色
5
实线
消防区
废品区、消防区域划线
红色
8
实线
暂存区
等处理区,暂存区域划线

仓库现场怎么划线-通道-作业区-出入口等-附图例

仓库现场怎么划线-通道-作业区-出入口等-附图例

黄 根据 色 需要
根据 需要
箭头
定的间隔或划在
转角附近
标识危险地点、
区域的线,如移
载平台、转盘、
虎斑 线
吊钩、卷帘门下 沿20CM,配电盘 区域,试验平台
区域,压力容器
黄 黑 相 间
8
10- 10
实线
区域等的区域划
线
放置 场线
标识在制品放置 场所与作业平台 的线
白 色
5
实线
作业 饮水区、作业区 绿
区 域划线
地面定置线标准及要求
类 别
作用
颜 幅宽 间隔 线 色 (cm) (cm) 型
标识通道、作业 区的线,禁止踏 通道 踩,跨越
黄 色
8
实线
线
人行道
绿 色
8
实线
出入 口线
区域隔线为实 线,可以跨越出 入的路段为虚线
黄 色
8
30- 20
虚线
标识通道左侧通
行或右侧通行的
通行 线,用以指明行 线 进方向,要有一

5
实线
消防 废品区、消防区 红
区处理区,暂存 蓝
5
实线
区 区域划线

仓库现场地面划线知识仓库区域划分标准精华附图文

仓库现场地面划线知识仓库区域划分标准精华附图文

仓库现场地面划线知识仓库区域划分标准精华附图文Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#5S之仓库区域划分标准1.地面通道线、区域划分线:①线宽:A类----线宽5cm:所有辅助通道线和区域划分线,中小仓库和小型房间的主通道线,四角定位线;B类----线宽10cm:大型生产车间、大型仓库的主通道线;C类----线宽12cm:厂区交通线。

②线型A类----明黄色油漆实线:大型生产车间、大型仓库(除销售库)主通道线,工作区域的划分线;图例:B类-----明黄色油漆虚线:大型工作区域内部的区域 (为达美观效果,可灵活掌握)以及功能不确定的区域的划分线;图例:C类----红色虚线:不良品摆放区的划分线;10cm图例:D 类----明黄色与黑色组成的斜纹斑马线(450):危险区域的禁入警示线,消防通道线,凸起部位(如:路肩石等);图例:E 类----绿色实线:合格品摆放区的划分线和成品仓库的通道线 图例:说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,可用在地面直接贴胶带的方式代替刷油漆。

2.定位线A 类-----设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“工作台”字样;图例:15cm15cm15cm15cm15cm5cm5c m5cm20cm5cmB 类-----不良品区的定位:用红色封闭线;图例:C 类-----消防器材、油类、化学药品等危险物品的定位:使用红白警示定位线;图例:D 类----物料码放架与形状规则的常用物品的定位:使用黄色四角定位线;图例:E 类----消防栓、配电柜等禁放物品的开门区域处的定位:使用红白相间的斑马式填充线;手推式灭火器 壁挂式灭火器说明:红色、线宽4cm ,空白宽6cm ,45o 倾斜;区域长度与灭火器的数量一致、宽度30cm 左右;说明:红色线宽5cm ,空白线宽5cm ,45o 倾斜;区域长度与消防栓保持一致、宽度30cm 左右;F 类----移动式设备的定位(如液压车):使用黄线四周定位线,并标明起动方向;G 类----货架的定位:非通道通道H 类----门开闭线:单开门: 双开门:I 类----限高线:3.刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在仓库内部保持一致。

仓库现场地面划线知识-仓库区域划分标准精华资料附图文 (1)

仓库现场地面划线知识-仓库区域划分标准精华资料附图文 (1)

5S之仓库区域划分标准1.地面通道线、区域划分线:①线宽:A类----线宽5cm:所有辅助通道线和区域划分线,中小仓库和小型房间的主通道线,四角定位线;B类----线宽10cm:大型生产车间、大型仓库的主通道线;C类----线宽12cm:厂区交通线。

②线型A类----明黄色油漆实线:大型生产车间、大型仓库(除销售库)主通道线,工作区域的划分线;图例:B类-----明黄色油漆虚线:大型工作区域内部的区域(为达美观效果,可灵活掌握)以及功能不确定的区域的划分线;图例:C 类----红色虚线:不良品摆放区的划分线; 图例:D 类----明黄色与黑色组成的斜纹斑马线(450):危险区域的禁入警示线,消防通道线,凸起部位(如:路肩石等);图例:E 类----绿色实线:合格品摆放区的划分线和成品仓库的通道线 图例:说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,可用在地面直接贴胶带的方式代替刷油漆。

2.定位线A 类-----设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“工作台”字样;15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位:用红色封闭线; 图例:C 类-----消防器材、油类、化学药品等危险物品的定位:使用红白警示定位线; 图例:D 类----物料码放架与形状规则的常用物品的定位:使用黄色四角定位图例:20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位:使用红白相间的斑马式填充线;说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与配电箱一致、宽度为门的半径;说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与消防栓保持一致、宽度30cm左右;F 类----移动式设备的定位(如液压车):使用黄线四周定位线,并标明起动方向;手推式灭火器 壁挂式灭火器说明:红色、线宽4cm ,空白宽6cm ,45o 倾斜;区域长度与灭火器的数量一致、宽度30cm 左右;G类----货架的定位:通道非通道H 类----门开闭线:单开门: 双开门: 图例:I类----限高线:3.刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在仓库内部保持一致。

5S定位划线标准

5S定位划线标准
划线的原则一
适用项目
基准规格
基准颜色
备注
厂区主干道线
120
黄色
黄色地面时使用白色
厂区人行道线
120
白色
人行横道斑马线
50
白色
间距100
仓库主通道线
120
黄色
黄色地面时使用白色
大型车间主通道线
120
室内一般通道线
80
仓库/车间区域线
80
辅助通道线
80
可移动物 (移动架台,工具车)
80
清扫工具类
5mm
区分
可视化标准
对象
照片
定位
固定电话
定位
文件夹等
50mm
50mm
10mm
电话机固定位置
易移动物品
50mm
50mm
10mm
区分
可视化标准
对象
照片
定位
双开门
定位
桌面物品
25mm
25mm
同摆放的物品的底座大小
区分
可视化标准
对象
照片
定位
文件夹 色别管理
定位
茶杯
10mm
佑谦公司
部门
名 字
对象
可视化标准
区分
可视化标准
对象
照片
定位
固定不移动物品 如桌子、架子等
定位
圆形不移动物品 如垃圾桶、花盆等
定位
不良品区域
50mm
100mm
间隙5MM
黄色
黄色
间隙10MM
50mm
50mm
区分
可视化标准
对象
照片
定位
现场移动物品 如叉车,平板车等

仓库划线标准

仓库划线标准

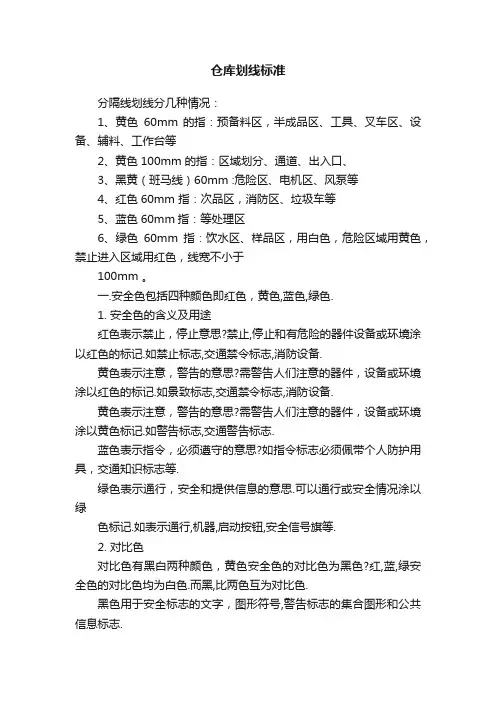

仓库划线标准分隔线划线分几种情况:1、黄色60mm 的指:预备料区,半成品区、工具、叉车区、设备、辅料、工作台等2、黄色100mm 的指:区域划分、通道、出入口、3、黑黄(班马线)60mm :危险区、电机区、风泵等4、红色60mm 指:次品区,消防区、垃圾车等5、蓝色60mm指:等处理区6、绿色60mm指:饮水区、样品区,用白色,危险区域用黄色,禁止进入区域用红色,线宽不小于100mm 。

一.安全色包括四种颜色即红色,黄色,蓝色,绿色.1. 安全色的含义及用途红色表示禁止,停止意思?禁止,停止和有危险的器件设备或环境涂以红色的标记.如禁止标志,交通禁令标志,消防设备.黄色表示注意,警告的意思?需警告人们注意的器件,设备或环境涂以红色的标记.如景致标志,交通禁令标志,消防设备.黄色表示注意,警告的意思?需警告人们注意的器件,设备或环境涂以黄色标记.如警告标志,交通警告标志.蓝色表示指令,必须遵守的意思?如指令标志必须佩带个人防护用具,交通知识标志等.绿色表示通行,安全和提供信息的意思.可以通行或安全情况涂以绿色标记.如表示通行,机器,启动按钮,安全信号旗等.2. 对比色对比色有黑白两种颜色,黄色安全色的对比色为黑色?红,蓝,绿安全色的对比色均为白色.而黑,比两色互为对比色.黑色用于安全标志的文字,图形符号,警告标志的集合图形和公共信息标志.白色则作为安全标志中红,蓝,绿色安全色的背景色,也可用于安全标志的文字和图形符号及安全通道,交通的标线及铁路站台上的安全线等。

红色与白色相间的条纹比单独使用红色更加醒目,表示禁止通行,禁止跨越等,用于公路交通等方面的防护栏及隔离墩.黄色与黑色相间的条纹比单独使用黄色更为醒目,表示要特别注意.用于起重钓钩,剪板机压紧装置,冲床滑块等.蓝色与白色相间的条纹比单独使用蓝色醒目,用于指示方向,多为交通指导性导向标.二.安全线的使用工矿企业中用以划分安全区域与危险区域的分界线?厂房内安全通道的表示线,铁路站台上的安全线都是常见的安全线.根据国家有关规定,安全线使用白色,宽度不小于60mm.在生产过程中,有了安全线的标示,我们就能区分安全区域和危险区域,有利于我们对安全区域和危险区域的认识和判断.三.安全标志安全标志是由安全色,几何图形和图形符号构成,用以表达特定的安全信息?使用安全标志的目的是提醒人们注意不安全的因素,防止事故的发生,起到保障安全的的作用.当然,安全标志本身不能消除任何危险,也不能取代预防事故的相应设施.1. 安全标志类型安全标志分为景致标志,警告标志,指令标志和提示标志四大类型.2. 安全标志的含义禁止标志的含义四禁止人们不安全行为的图形标志.其基本形式为带斜杠的圆形框.圆环和斜杠为红色,图形符号为黑色.衬底为白色.警告标志的含义是提醒人们对周围环境引起注意,以避免可能发生危险的图形标志.其基本形式是正三角形边框.三角形边框及图形为黑色,衬底为黄色.指令标志的含义是强制人们必须做出某种动作或采用防范做事的图形标志.其基本形式是圆形边框.图形符号为白色,衬底为兰色.提示标志的含义是向人们提供某种信息的图形标志.其基本型式是正方形边框?图形符号为白色,衬底为绿色.3. 使用安全标志的相关规定安全标志在安全管理中的作用非常重要,作业场所或者有关设备,设施生存存在较大的危险因素,员工可能不清楚,或者常常忽视,如果不采取一定的措施加以提醒,这看似不大的问题,也可能造成严重的后果.因此,在有较大的危险因素的生产经营场所或者有关设施,设备上,实质明显的安全京师标志,以提醒,警告员工,使他们能时刻清醒认识所处环境的危险,提高注意力,加强自身安全保护,对于避免事故发生将起到积极的作用.在设置安全标志方面,相关法律法规已有诸多规定.如<< 安全生产法>> 第二十八条规定,生产经营大拿为应当在有较大危险因素的生产经营场所和有关设施,设备上,设置明显的安全警示标志.<< 建设工程管理条理>> 第二十八条规定,施工单位应当在施工现场入口处,施工起重机械,临时用电设施,脚手架出入通道口,楼梯口,电梯井口,孔洞口,桥梁口,隧道口,基坑边沿,爆破物及有害危险气体和液体存放处等危险部位,设置明显的安全警示标志.安全警示标志必须符合国家标准.设置的安全标志,未经有关领导批准,不准移动和拆除.(注:范文素材和资料部分来自网络,供参考。

仓库地面定置线标准及要求,通道、出入口、分区线型规定

仓库地面定置线标准及要求,通道、出入口、分区线型规定
仓库地面定置线标准及要求
类别
作 用
颜色
幅宽(cm)
间隔(cm)
线 型
示 例
通道线
标识通道、作业区的线,禁止踏踩,跨越
黄色
8
实线
人行道
绿色
8
实线
出入口线
区域隔线为实线,可以跨越出入的路段为虚线
黄色
8
30-20
虚线
通行线
标识通道左侧通行或右侧通行的线,用以指明行进方向,要有一定的间隔或划在转角四周
黄色
根据需要
根据需要
箭头
虎斑线
标识危险地点、区域的线,如移载平台、转盘、吊钩、卷帘门下沿20CM,配电盘区域,试验平台区域,压力容器区域等的区域划线
黄黑相间
8
10-10
实线
放置场线
标识在制品放置场所与作业平台的线
白色
5
实线
作业区
饮水区、作业区域划线
绿色
5
实线
消防区
废品区、消防区域划线
红色
8
பைடு நூலகம்实线
暂存区
等处理区,暂存区域划线
蓝色
5
实线

仓库地面定置线标准及要求,通道、出入口、分区线型规定

仓库地面定置线标准及要求,通道、出入口、分区线型规定
仓库地面定置线标准及要求
类别
作用
颜色
幅宽(cm)
间隔(cm)
线型
示例
通道线
标识通道、作业区的线,禁止踏踩,跨越
黄色
8
实线
人行道
绿色
8
实线
出入口线
区域隔线为实线,可以跨越出入的路段为虚线
黄色
8
30-20
虚线
通行线
标识通道左侧通行或右侧通行的线,用以指明行进方向,ቤተ መጻሕፍቲ ባይዱ有一定的间隔或划在转角附近
黄色
根据需要
根据需要
箭头
虎斑线
标识危险地点、区域的线,如移载平台、转盘、吊钩、卷帘门下沿20CM,配电盘区域,试验平台区域,压力容器区域等的区域划线
黄黑相间
8
10-10
实线
放置场线
标识在制品放置场所与作业平台的线
白色
5
实线
作业区
饮水区、作业区域划线
绿色
5
实线
消防区
废品区、消防区域划线
红色
8
实线
暂存区
等处理区,暂存区域划线
蓝色
5
实线

仓库现场怎么划线,通道,作业区,出入口等,附图例.pdf

仓库现场怎么划线,通道,作业区,出入口等,附图例.pdf

地面定置线标准及要求
类别作用颜色幅宽
(cm)
间隔
(cm)
线型示例
通道线
标识通道、作业区的线,禁止踏踩,跨越黄色8 实线
人行道绿色8 实线
出入口
线
区域隔线为实线,可以跨越出入的路段为虚线黄色8 30-20 虚线
通行线标识通道左侧通行或右侧通行的线,用以指明
行进方向,要有一定的间隔或划在转角附近
黄色根据需要根据需要箭头
虎斑线标识危险地点、区域的线,如移载平台、转盘、
吊钩、卷帘门下沿20CM,配电盘区域,试验平
台区域,压力容器区域等的区域划线
黄黑
相间
8 10-10 实线
放置场
线
标识在制品放置场所与作业平台的线白色 5 实线作业区饮水区、作业区域划线绿色 5 实线消防区废品区、消防区域划线红色8 实线暂存区等处理区,暂存区域划线蓝色 5 实线
1
2。

通道线、区域划分线、定位线的类型

通道线、区域划分线、定位线的类型

仓库区域划分标准,地面通道线、区域划分线、定位线的类型规定一、地面通道线、区域划分线1、线宽:A类----线宽5cm:所有辅助通道线和区域划分线,中小仓库和小型房间的主通道线,四角定位线;B类----线宽10cm:大型生产车间、大型仓库的主通道线;C类----线宽12cm:厂区交通线。

2、线型A类----明黄色油漆实线:大型生产车间、大型仓库(除销售库)主通道线,工作区域的划分线;图例:B类-----明黄色油漆虚线:大型工作区域内部的区域(为达美观效果,可灵活掌握)以及功能不确定的区域的划分线;图例:C类----红色虚线:不良品摆放区的划分线;图例:15cm 15cm 15cmD 类----明黄色与黑色组成的斜纹斑马线(450):危险区域的禁入警示线,消防通道线,凸起部位(如:路肩石等);图例:E 类----绿色实线:合格品摆放区的划分线和成品仓库的通道线 图例:说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,可用在地面直接贴胶带的方式代替刷油漆。

二、仓库定位线A 类-----设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“工作台”字样;图例:5cm5c m20cm5cmB 类-----不良品区的定位:用红色封闭线; 图例:C 类-----消防器材、油类、化学药品等危险物品的定位:使用红白警示定位线; 图例:D 类----物料码放架与形状规则的常用物品的定位:使用黄色四角定位线;图例:E 类----消防栓、配电柜等禁放物品的开门区域处的定位:使用红白相间的斑马式填充线;F 类----移动式设备的定位(如液压车):使用黄线四周定位线,并标明起动方向;G类----货架的定位:通道非通道H 类----门开闭线:单开门: 双开门:I 类----限高线:三、仓库刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在仓库内部保持一致。

仓库区域划分标准,地面通道线、区域划分线、定位线的类型

仓库区域划分标准,地面通道线、区域划分线、定位线的类型

仓库区域划分标准,地面通道线、区域划分线、定位线的类型规定一、地面通道线、区域划分线1、线宽:A类----线宽5cm:所有辅助通道线和区域划分线,中小仓库和小型房间的主通道线,四角定位线;B类----线宽10cm:大型生产车间、大型仓库的主通道线;C类----线宽12cm:厂区交通线。

2、线型A类----明黄色油漆实线:大型生产车间、大型仓库(除销售库)主通道线,工作区域的划分线;图例:B类-----明黄色油漆虚线:大型工作区域内部的区域(为达美观效果,可灵活掌握)以及功能不确定的区域的划分线;图例:C类----红色虚线:不良品摆放区的划分线;D 类----明黄色与黑色组成的斜纹斑马线(450):危险区域的禁入警示线,消防通道线,凸起部位(如:路肩石等);图例:E 类----绿色实线:合格品摆放区的划分线和成品仓库的通道线 图例:说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,可用在地面直接贴胶带的方式代替刷油漆。

二、仓库定位线A 类-----设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“工作台”字样;15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位:用红色封闭线; 图例:C 类-----消防器材、油类、化学药品等危险物品的定位:使用红白警示定位线; 图例:D 类----物料码放架与形状规则的常用物品的定位:使用黄色四角定位20cm图例:E 类----消防栓、配电柜等禁放物品的开门区域处的定位:使用红白相间的斑马式填充线;说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与消防栓保持一致、宽度30cm左右;手推式灭火器壁挂式灭火器说明:红色、线宽4cm,空白宽6cm,45o 倾斜;区域长度与灭火器的数量一致、宽度30cm左右;F 类----移动式设备的定位(如液压车):使用黄线四周定位线,并标明起动方向;G 类----货架的定位:非通道通道H 类----门开闭线:单开门:双开门:I 类----限高线:三、仓库刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在仓库内部保持一致。

仓库、车间划线及标识管理要求

仓库、车间划线及标识管理要求

仓库、车间划线及标识管理要求,实实在在的干货!最新易飞9.0.12全功能版最新易助8.0全功能版最新易成9.0全功能版最新鼎新T100视频教程最新鼎新T100技术转移教程最新U8+V13.0全功能版带加密狗最新易飞9.0视频教程27模块最新用友U8V15.0视频教程最新用友U8+V12.1全功能版最新鼎新workflow iGP教程最新鼎新WorkFlow gp4.X教程最新鼎新WorkFlow gp4.0.8全功能版最新用友U8+V12.1视频教程最新鼎新TIPTPO GP5.3技转教程最新U8+实施顾问视频教程最新TIPTP GP5.25视频教程最新TIPTOP GP5.X技转教程最新TIPTOP GP5.1繁简英虚拟机易助8.0E助手手机签核最新6.1.9电子签核最新鼎捷企明星2.0.1全功能版最新用友NC6.5虚拟机最新用友NC6.5全产品培训视频最新鼎捷E10视频教程9模块对于车间划线及标识管理要求,你的企业做对了吗?看看别人家的定置管理案例别人家一、地面通道线、区域划分线(1)线型A类--黄色油漆实线线宽60mm:原则上用于物品定位线;线宽80mm:原则上用于设备区域线;线宽120mm:原则上用于主通道线。

B类--黄色油漆虚线线宽60mm:大型工作区域内部划分线,允许穿越的通道线(可虚实线结合);C类--红色实线线宽60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线);D类-黄色与黑色组成的斜纹斑马线(倾斜45o)危险品区域线、警示区域线,消防通道线;(2)定位线A类—设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区(废弃物的回收桶、箱、不良品放置架)定位用红色线,如果定位范围小于40cm×40cm,则直接采用封闭实线框定位;C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线;D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线;E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线;F 类—移动式设备的定位(如液压叉车、电动叉车、物料周转车等) 使用黄线四周定位线,并标明起动方向;G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等;K类--台面物品定位待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒;二、通道划线三、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在工厂内部保持一致。

仓库现场怎么划线,通道,作业区,出入口等,附图例

仓库现场怎么划线,通道,作业区,出入口等,附图例
标识危险地点、区域的线,如移载平台、转盘、
黄黑
虎斑线吊钩、卷帘门下沿20CM,配电盘区域,试验平
相间
台区域,压力容器区域等的区域划线
放置场
线标识在制品放置场所与作业平台的线白色5实线作业区饮水区、作业区域划线绿色5实线消防区废品区、消防区域划线红色8实线暂存区等处理区,暂存区域划线蓝色5实线
地面定置线标准及要求
类别作用
标识通道、作业区的线,禁止踏踩,跨越通道线人行道绿色8实线出入口
线区域隔线为实线,可以跨越出入的路段为虚线黄色830-20虚线黄色根据需要箭头810-10实线颜色
黄色幅宽
(cm)
8间隔(cm)线型实线示例标识通道左侧通行或右侧通行的线,用以指明
通行线
行进方向,要有一定的间隔或划在转角附近

仓库现场地面划线知识,仓库区域划分标准精华附图文

仓库现场地面划线知识,仓库区域划分标准精华附图文

5S之仓库区域划分标准1.地面通道线、区域划分线:①线宽:A类----线宽5cm:所有辅助通道线和区域划分线,中小仓库和小型房间的主通道线,四角定位线;B类----线宽10cm:大型生产车间、大型仓库的主通道线;C类----线宽12cm:厂区交通线。

②线型A类----明黄色油漆实线:大型生产车间、大型仓库(除销售库)主通道线,工作区域的划分线;图例:B类-----明黄色油漆虚线:大型工作区域内部的区域(为达美观效果,可灵活掌握)以及功能不确定的区域的划分线;图例:C 类----红色虚线:不良品摆放区的划分线;图例:D 类----明黄色与黑色组成的斜纹斑马线(450):危险区域的禁入警示线,消防通道线,凸起部位(如:路肩石等);图例:E 类----绿色实线:合格品摆放区的划分线和成品仓库的通道线 图例:说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,可用在地面直接贴胶带的方式代替刷油漆。

2.定位线A 类-----设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“工作台”字样; 15cm 15cm 15cm 15cm15cm 15cm 15cm15cm15cm 15cm5cm 5c m 5cm 5cm 5cm图例:B 类-----不良品区的定位:用红色封闭线;图例:C 类-----示定位线;图例:D 类----物料码放架与形状规则的常用物品的定位:使用黄色四角定位线;图例:20cm20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位:使用红白相间的斑马式填充线;说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与配电箱一致、宽度为门的半径;说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与消防栓保持一致、宽度30cm左右;手推式灭火器壁挂式灭火器说明:红色、线宽4cm,空白宽6cm,45o 倾斜;区域长度与灭火器的数量一致、宽度30cm左右;F 类----移动式设备的定位(如液压车):使用黄线四周定位线,并标明起动方向;G 类----货架的定位:通道非通道H 类----门开闭线:单开门: 双开门:图例:2.5cmI 类----限高线:3.刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在仓库内部保持一致。

仓库现场地面划线知识仓库区域划分标准精华资料附图文

仓库现场地面划线知识仓库区域划分标准精华资料附图文

仓库现场地面划线知识-仓库区域划分标准精华资料附图文————————————————————————————————作者:————————————————————————————————日期:5S 之仓库区域划分标准1.地面通道线、区域划分线:① 线宽:A 类----线宽5cm :所有辅助通道线和区域划分线,中小仓库和小型房间的主通道线,四角定位线;B 类----线宽10cm :大型生产车间、大型仓库的主通道线;C 类----线宽12cm :厂区交通线。

② 线型A 类----明黄色油漆实线:大型生产车间、大型仓库(除销售库)主通道线,工作区域的划分线;图例:B 类-----明黄色油漆虚线:大型工作区域内部的区域 (为达美观效果,可灵活掌握)以及功能不确定的区域的划分线; 图例:C 类----红色虚线:不良品摆放区的划分线;5cm 10cm12cm15cm15cm15cm15cm15cm5cmD 类----明黄色与黑色组成的斜纹斑马线(450):危险区域的禁入警示线,消防通道线,凸起部位(如:路肩石等); 图例:E 类----绿色实线:合格品摆放区的划分线和成品仓库的通道线图例:说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,可用在地面直接贴胶带的方式代替刷油漆。

2.定位线A 类-----设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“工作台”字样;15cm15cm15cm15cm 15cm 5cm5c m5cm5cmB 类-----不良品区的定位:用红色封闭线; 图例:C 类-----消防器材、油类、化学药品等危险物品的定位:使用红白警示定位线;图例:D 类----物料码放架与形状规则的常用物品的定位:使用黄色四角定位线;2c m 5c2c 5c3c20c5c20cm不合格品区E 类----消防栓、配电柜等禁放物品的开门区域处的定位:使用红白相间的斑马式填充线;2c 5c说明:红色线宽5cm ,空白线宽5cm ,45o 倾斜;区域长度与配电箱一致、宽度为门的半径;20cF 类----移动式设备的定位(如液压车):使用黄线四周定位线,并说明:红色线宽5cm ,空白线宽5cm ,45o 倾斜;区域长度与消防栓保持一致、宽度30cm 左右;手推式灭火器 壁挂式灭火器说明:红色、线宽4cm ,空白宽6cm ,45o 倾斜;区域长度与灭火器的数量一致、宽度30cm 左右;标明起动方向;G类----货架的定位:通道非通道H 类----门开闭线:单开门: 双开门:液压车停放区区域大小由液压车的大小确定,长度方向100cm,宽度方向80cm 。

仓库现场可视化标准

仓库现场可视化标准
4. 字式:主标题中文黑体加粗黑色;副 标题英文,白色;字号适中。
5. 其它:左下角可加上公司名称或徽标。
电器类
Raw Electrical
480
360 80
2020/4/20
18
架位标识
1.位置:粘贴在货架架位横梁的左侧, 同区域位置尽可能统一。 2.规格:140*60mm,白底,PVC板, 单面;具体样式参见附图。 3.内容:编码格式为“X-0-0”,X表 示货架号,第一位0表示货位号,第 二位0表示该货位的架层号;货位号 从左向右由1开始编号,架层号由下 向上从0开始编号。 4.字式:黑体加粗蓝色。
20
一、划线原则 1.架单层物品区域划分线
1.4仓库通道线
1.5仓库区域划分线
货位标识
1. 适用于仓库货位标识及作业工序的标 识。
2. 悬挂或粘贴在货架通道一侧,或货位 正前方,同区域高度尽可能统一。
3. 规格:480*360mm,上白下logo近似 色,PVC或亚克力板;可根据区域同 比缩放尺寸。
60
A-1-0
140
2020/4/20
19
仓库物品标识
1.位置:粘贴在货架架位横梁上,同 区域位置尽可能统一。 2.规格:100*80mm,白底,PVC板, 单面;具体样式参见附图。 3.字体:微软雅黑。 4.标识卡上的各项按需求填写。
物料名称 规格型号 记量单位 实际数量 备注
2020/4/20
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

5S之仓库区域划分标准
1.地面通道线、区域划分线:
①线宽:
A类----线宽5cm:所有辅助通道线与区域划分线,中小仓库与小型房间的主通道线,四角定位线;
B类----线宽10cm:大型生产车间、大型仓库的主通道线;
C类----线宽12cm:厂区交通线。

②线型
A类----明黄色油漆实线:大型生产车间、大型仓库(除销售库)主通道线,工作区域的划分线;
图例:
B类-----明黄色油漆虚线:
大型工作区域内部的区域(为达美观效果,可灵
活掌握)以及功能不确定的区域的划分线;图例:
C 类----红色虚线:不良品摆放区的划分线; 图例:
D 类----明黄色与黑色组成的斜纹斑马线(450):危险区域的禁入警示线,消
防通道线,凸起部位(如:路肩石等);
图例:
E 类----绿色实线:合格品摆放区的划分线与成品仓库的通道线 图例:
说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,
可用在地面直接贴胶带的方式代替刷油漆。

2.定位线
A 类-----设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“工作台”字样; 图例:
15cm
15cm
15cm
15cm
15cm
5cm
5c m
5cm
20cm
5cm
B 类-----不良品区的定位:用红色封闭线; 图例:
C 类-----:使用红白警示定位线; 图例:
D 类----物料码放架与形状规则的常用物品的定位:使用黄色四角定位线; 图例:
20cm
2cm
5cm
E 类----消防栓、配电柜等禁放物品的开门区域处的定位:使用红白相间的斑马式填充线;
说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与配
电箱一致、宽度为门的半径;
说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与
消防栓保持一致、宽度30cm左右;
F 类----移动式设备的定位(如液压车):使用黄线四周定位线,并标明起动方向;
G
类----货架的定位:
液压车停放区
区域大小由液压车的大小确定,长度方向100cm,宽度方向80cm 。

通 道
5cm
5cm
手推式灭火器 壁挂式灭火器
说明:红色、线宽4cm,空白宽6cm,45o 倾斜;区域长度与灭火器的数量一致、宽度30cm 左右;
图例:
通道
非通道
H 类----门开闭线:
单开门: 双开门:
3.刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在仓库内部保持一致。
