无负压变频调速给水设备
无负压变频给水设备工作原理
无负压变频给水设备工作原理随着社会的发展，城市化进程不断加速，水泵设备在城市生活中的应用越来越广泛。
在大型商业建筑、高层住宅、医院等场所，常常使用的是无负压变频给水设备。
那么，这种设备的工作原理是什么呢？本文将带您了解一下。
什么是无负压变频给水设备无负压变频给水设备也叫高层建筑自动供水设备，是一种负责房间供水和给排水的设施。
它采用了先进的水泵控制技术，能根据用水需求自动调节水泵的流量和压力，同时还能够保证水泵的能效运行。
工作原理无负压变频给水设备可以根据楼层高度的不同、不同的用水需求、水泵的数量等因素自动完成水泵的调度，实现自动控制。
具体的工作流程如下：1. 检测水压首先，设备要不断扫描水源的水压情况，如果水压在设定的范围内，设备就会进入待机模式。
如果水压低于设定值，设备就会启动；如果水压高于设定值，则无需启动。
2. 选择泵组检测到开启信号后，设备会根据楼层高度、使用数据等因素，判断需要哪个泵组进行供水。
这个过程中，设备会考虑到节能、平衡使用各个泵组的运行时间。
3. 变频调速当设备确认了使用哪个泵组之后，便开始进行变频控制运行。
变频器输入负压值，控制电流输出泵站运行，通过变频器的控制，可以实现按需供水，实现了节能效果。
4. 多泵交替在供水过程中，设备会根据各个泵组运行情况进行交替运行。
在多泵系统中，为了保用泵组的使用寿命，每个泵组的使用时间必须均衡。
5. 自动停机当负载很低或者无负载时，设备会自动停机，减轻设备工作压力，延长其寿命。
同时，这也是为了保证安全。
总结无负压变频给水设备的工作原理是基于先进的控制算法和现代的物联网技术，在依据楼层高度、用水需求和水泵运行情况等多因素的分析和控制下，做出智能、可靠的供水调度。
相信这种设备的使用将越来越广泛，推动城市用水设施向自动化智能化方向转型，为人们的生活带来更多的便捷与安全。
无负压供水设备技术参数
无负压供水设备技术参数无负压供水设备是近年来出现的一种新型供水设备，该设备的工作原理是：通过微机控制变频调速来实现恒压供水。
首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。
当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。
自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。
当自来水的压力不小于用户所需的压力时，水泵停止运转,保证了用户供水压力恒定。
无负压供水设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对自来水管网产生吸力。
系统充分利用了自来水原有的压力，又保证了用户供水压力的稳定和用水安全。
技术参数1、压力范围 0-0.6mpa2、流量范围 0-500 m³/H3、配备功率≤130KW4、环境温度 0-40℃5、相对温度 <90%6、电源三相，380V无负压供水设备型号说明无负压供水设备应用范围无负压供水设备的管网增压设备适用于自来水压不足的高层建筑、居民小区、别墅等居民生活用水。
企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆等场所的日常用水需要二次增压供水的场合。
生产制造、食品工业、工厂、工矿的生产用水。
设备初次运行时，先根据当地自来水管网进水压力最低限值设定压力保护值；设备通电置于自动工作状态。
徽机控制系统实时检测自来水压力与用户管网供水压力。
用水低峰时，当自来水管网供水量足、供水压力完全满足用户管网压力要求，徽机控制系统控制水泵进入睡眠状态或由稳压系统进入、保压状态，用户的用水均从设备旁路直通管直接供给用户，节能100%。
用水高峰时，当自来水管网供水量足、压力不足时，徽机控制系统根据水泵进水口的自来水进水压力和用户所需用水量，变频软启动水泵，叠压补充不足部分，差多少，补多少，即充分利用自来水管网原有压力，又确保用户所需压力恒定。
什么是无负压,什么是变频,有什么区别
什么是无负压供水，什么是变频供水，有什么区别什么是无负压，什么是变频，有什么区别？无负压和变频往往代表两种不同的给水设备，我们可以以无负压给水设备和恒压变频供水设备为例分析。
无负压：市政管网不产生负压。
什么是无负压，就是不低于环境压力的状态，唯有不产生负压才能保证供水压力的稳定。
以无负压供水设备为例，系统与市政自来水管网直接加压运行不会造成市政自来水管网出现负压，在市政管网的基础上进行二次加压，保证高楼供水压力不足时的正常供水。
变频：定速驱动，微电脑控制变频供水，就是通过对水泵电机实行无级调速，依据用户用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，实现恒定出水压力，变量供水，达到节水节电的目的，变频的目的实际上就是保证恒压供水的前提下根据用水量变化告便水泵转速。
以恒压供水设备为例，保证供水，恒压稳定，是很理想的的供水设备。
什么是无负压什么是变频有什么区别？如果要想比较的话，各有各的好处，在实际用途上恒压变频供水设备比较适合于各种生活给水系统的使用。
奥凯供水设备-2010年广州亚运会供水成套设备供应商一、恒压无塔供水设备的产品优点：1、卫生：——恒压无塔供水设备过流部件均采用不锈钢等食品级材料制造，符合国家涉水卫生规范。
箱式无负压装置能确保水箱内储水通过用户用水每天自动更新，罐式无负压装置实时置换，确保用水卫生。
2、节省运行费用：——恒压无塔供水设备系统没有蓄水池等土建出水设施，节省了占地面积，降低了建筑承载负荷，因而大大降低了投资费用。
——恒压无塔供水设备系统保证管道恒压是根据用水量的变化调整水泵投入台数和运转速度，用水量大时投入功率大，用水量小时投入功率小。
小用水量时（如夜间）系统由气压罐或小流量泵变频调速供水。
系统一直在高效率点运行。
因而大大降低了运行费用。
可节约能源60%以上。
——恒压无塔供水设备系统全自动运行无须专人值守，又因没有蓄水池等土建储水设施，也没有水质处理仪器，免去定期清洗、消毒等工作，故进一步降低了运行费用。
无负压供水设备说明书
无负压供水设备与水箱水塔供水优缺点概述无负压供水设备是一种新型的节能供水设备，设备系运用当今最先进的PIC电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。
无负压供水设备以水泵出水端水压(或用户用水流量)为设定参数，通过PIC自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值。
一、无负压供水设备施工方案工作原理根据实际使用要求，先设定给水压力值，压力传感器监测管网压力，并转为电信号送至可编程PIC控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当用水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间停止用水时，可通过附泵来维持工作，并配有稳压隔膜罐，保持管网压力稳定，供水泵可以停机保压。
二、无负压供水设备施工方案产品六大优点：(1)高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。
(2)洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。
(3)杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。
(4)运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。
(5)设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。
(6)该系列产品控制系统充分总结了国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。

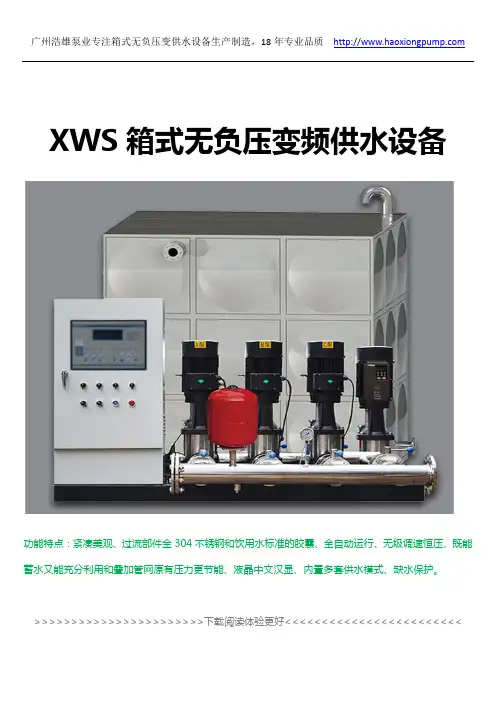

XWS箱式无负压变频供水设备_带水池的无负压供水设备型号
XWS箱式无负压变频供水设备功能特点：紧凑美观、过流部件全304不锈钢和饮用水标准的胶囊、全自动运行、无级调速恒压、既能蓄水又能充分利用和叠加管网原有压力更节能、液晶中文汉显、内置多套供水模式、缺水保护。
>>>>>>>>>>>>>>>>>>>>>>>下载阅读体验更好<<<<<<<<<<<<<<<<<<<<<<<<产品简介XWS箱式箱式无负压供水设备是普通无负压供水设备的升级产品，是新一代更加节能的变频恒压供水设备。
设备既保留了无负压供水设备直接与市政管网对接的功能，又具备大量蓄水的能力。
充分利用市政管网原有压力的同时，还可以避免市政供水不稳定或停水时无水可用的局面。
设备主要又密封的SUS304不锈钢水箱、普通变频增压系统、变频增压泵、稳流真空消除器等组成。
系统分两路进水：一路进水箱，一路进稳流器与增压系统直连。
当用水量小或者市政进水压力足够时，供水设备直接叠压供水;当市政供水压力小时，变频增压泵开始从水箱里面抽水增压差量补偿，直到增压系统设备进水口达到规定的压力为止。
从而，设备具备了更加节能、二次污染甚微、蓄水能力强等特点。
是供水领域新一代节能产品。
功能特点1、更加可靠。
充分结合了传统变频供水设备和无负压供水设备的优点，既能蓄水，又能充分利用管网压力，稳定和可靠性更上一个层次。
2、紧凑美观。
采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。
3、清洁卫生。
组合式不锈钢水箱、不锈钢材质的管路和水泵，全封闭结构，彻底根除二次污染，确保水质的新鲜与纯净。
4、节能显著。
可充分利用市政管网原有压力，同等条件下，箱式无负压供水设备的增压泵额定功率偏低，运行节能效果十分显著;5、停电或故障时可持续供水。
变频恒压供水设备和无负压供水设备的区别
变频供水设备是指通过变频调速器驱动的供水机组的统称，其全称是变频调速恒压供水设备。
最原始的变频供水设备都是与水池搭配使用，因此，一般若无其他词修饰的变频恒压供水设备就是指普通的变频供水设备。
但随着工控技术和制造业工艺的发展，近年来出现了更多种类、更加节能的变频供水设备，那么无负压变频供水设备普通变频恒压供水设备有什么区别？下面通过罗列二者的特性加以区分：一、联系1、普通变频恒压供水设备和无负压变频供水设备都是属于变频调速供水设备这个大类；2、普通变频恒压供水设备和无负压变频供水设备都是属于恒压供水设备；二、区别1、系统结构和原理变频恒压供水设备和无负压变频供水设备的结构区别在于无负压变频供水设备有一个不锈钢稳流罐以及旁通管道，而变频恒压供水设备则无旁通管和稳流罐。
两种供水设备都可以配套气压罐以达到压力更稳。
具体结构区别如下图1和图2。
如图1，变频恒压供水设备系统原理图如图2，无负压变频供水设备系统原理图2、蓄水能力无负压变频供水设备：无水或水箱，蓄水能力非常弱。
变频恒压供水设备：建大容量水池或不锈钢水箱，蓄水能力非常强。
3、水质卫生度无负压变频供水设备：稳流罐采用食品卫生等级不锈钢材质制造并全封闭，并且不用蓄过多水，因此水质二次污染几乎为零。
变频恒压供水设备：储水量过大并且没办法做到全封闭，导致地下水池存在较大的二次供水污染，水质健康堪忧。
4、节能等级无负压变频供水设备由于可以直接利用管网自身压力，工作压力是差多少补多少，选择泵时只需要选择压力较小的泵即可满足正常增压，水泵功率偏小，相比传统气压式供水设备和变频恒压供水设备，节能在50%以上。
普通变频供水设备需要将自来水压力变为零压力再进行增压，选择泵时需要选择压力较大的才能满足正常增压，水泵功率偏大，相比传统气压式供水设备，其节能可达30%以上。
5、噪音大小无负压变频供水设备由于可以直接利用管网自身压力，工作压力是差多少补多少，选择的泵水泵功率偏小，无论是工作噪音及振动都要比传统的供水设备小。
无负压变频供水设备国家标准总则
无负压变频供水设备国家标准总则无负压变频供水设备国家标准总则1 为使无负压变频供水设备技术在工程设计、施工及验收中，做到技术先进、经济合理、安全卫生、维护方便、确保质量，制定本规程。
2本规程适用于新建、扩建或改建的城镇企事业单位和居民区采用管网叠压(无负压)供水技术的生活给水工程。
管网叠压(无负压)供水技术如用于工业生产、消防等给水工程时，还应参照现行有关规范或规定执行。
3本规程不适用于可能对公共供水管网会造成有毒污染的相关行业(医院、医药、化工、核工业等)的管网叠压(无负压)供水工程。
4管网叠压(无负压)供水设计与城市供水总体规划的要求协调一致，并应根据工程的具体情况，进行必要规则和试验，做到因地制宜，力求稳妥，统一管理，确保安全。
5水泵直接从室外给水管网吸水供水装置应符合《管网叠压供水设备》CJ／TXXX的规定。
6管网叠压(无负压)供水设计、施工及验收，除执行本规程外，还应符合国家现行的有关标准、规范的要求.无负压变频供水设备术语1管网叠压(无负压)供水由水泵叠加市政供水管网水压，直接从市政供水管网中取水增压的供水方式.2管网叠压(无负压)供水设备由防污隔断单元、变频加压单元、压力补偿单元、压力变送器、微机控制单元和管路系统等组成，并在市政供水管网允许的条件下，通过变频水泵运行或非运行时间均能自动、连续地向给水管网供水的设备。
管网叠压供水设备一般规定1 用于管网叠压供水的供水设备应结构合理、占地面积小：节能、自动化程度高、管理操作简便、运行安全可靠、安装方便、易于维护。
2管网叠压(无负压)供水设备的性能、材质和卫生要求等，应满足当地行政主管部门及供水企业对供水水质、管网安全、用水管理、生产调度等方面的要求。
4．1．3管网叠压(无负压)供水设备按结构形式可分为：l室外整体式；2 室内整体式；3室内分体式。
4管网叠压供水设备按有无调节装置可分为： 1 水箱调节：2气压水罐调节； 3无水箱，亦无气压水罐调节。
变频无负压供水设备原理简介
无负压变频供水设备产品概述DBG系列智能型无负压变频供水设备是我公司科研人员开发的一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套供水设备。
该设备在继承了智能型变频调速供水设备的基础上,将自来水压力与水泵的提升压力相叠加,使生活供水更加节能和环保，是传统变频二次加压设备升级换代的理想产品。
该设备由变频控制柜、稳流调节器、负压抑制器、水泵机组、仪表、阀门及管路等组成，稳流调节器和负压抑制器的联合作用，抑制设备工作时真空的形成，对自来水管网的压力确保不产生任何影响。
技术交流1-9-3-0-3-3-2-9-1-1-9传统的供水设备离不开蓄水池，蓄水池的水一般由自来水管网供给，这样原有的自来水压力进入水池后变成零，造成能源白白浪费；并且蓄水池、水箱的设置造成水质二次污染。
DBG系列智能型无负压变频自动增压设备无需建地下水池或水箱，即减少了泵房面积又节省了设备投资，不需设水箱又无二次污染，能充分利用自来水原有压力，节能效果显著。
该设备全自动运行，无需人员职守，具有无水自动停机，来水自动开机等特点。
二、工作原理设备投入使用，自来水管网的水进入稳流调节器，稳流调节器内空气从负压抑制器排出，待水充满后,负压抑制器自动关闭。
当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节水泵转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。
水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水；用水高峰时，若自来水管网水量小于水泵流量时，稳流调节器内的水作为补充水源仍能正常供水，此时空气由负压抑制器进入稳流调节器，罐内真空遭到破坏，确保了自来水管网不产生负压,用水高峰过后，系统又恢复到正常供水状态。
当自来水管网停水，造成稳流调节器液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。
无负压给水设备参数
无负压给水设备参数
无负压供水设备也用变频器，传统的供水设备的工作模式是先把水储存到水池中然后再用恒压供水设备把水送到用户，无负压供水设备是，把水泵直接串接到市政管网上用恒压方式供水的方法，这种方法的优点是，无二次污染，因为利用了管网原有的压力，所以节能，没有水池相对投资也省。
无负压供水设备参数：
1、电源：3相五线制，380V（±10%），50HZ（±5%）；
2、供水范围：0～10000m3/h；
3、压力范围：0～2.5MPa；
4、压力调节精度：≤0.01 MPa；
5、控制功率：≤550KW；
6、稳流补偿量：0.5m3～100m3；
无负压供水设备参数选购无负压供水设备可能面临的问题：
1、成本问题，其实无负压的生产成本是要比水箱恒压变频供水成本低的，稳流罐的价格是不会超过一个几十方的水箱的，只是厂家给无负压增加了很多密感，所以卖得都比水箱变频供水要贵。
你最好让厂家做个分项目报价做对比，无负压（泵，控制柜，气压罐，稳流罐，管路基础，真空抑制器和稳流补偿器只是设备上的一个小装置，在稳流罐上面就有了）、水箱恒压变频（泵，控制柜，气压罐，管路
基础，水箱）。
无负压的占地积少，同等参数只有水箱恒压变频供水的4分之1或更少（因为他没有水箱占地）
2、能耗问题，无负压是叠压供水，就是串联供水，利用了市政水的原有压力。
而水箱变频供水没有利用市政压力，所以扬程都要比无负压叠压设备略高一些，单泵的功率就有可能比水箱变频的小。
3、卫生问题，一个是过水箱存放再到终端，一个是直接到终端，无负压要比水箱变频干净得多。
基本上不用怎么清洁。
在管理方面也少了一部份功夫。
DWS无负压变频供水设备_无负压供水设备特点_无负压供水设备价格_无负压供水设备详细介绍说明书
DWS无负压变频供水设备产品概述DWS无负压变频恒压供水设备是一种新型、清洁卫生、高效节能的变频供水设备，也被业界称为管网叠压供水设备。
该设备为全封闭式结构，不需要建造任何形式的水池，避免了供水二次污染。
直接将食品卫生等级的不锈钢稳流调节罐作为进水储水缓冲装置直接与自来水管道相连，充分利用自来水管网原有压力能源，在同样供水需求的情况下，无负压变频供水可选择功率较小的水泵及控制设备。
同时在夜间小流量用水情况下利用市政供水水压直接供水而无需启动水泵。
相比传统带水池的供水设备，该设备节约了大量的电能和设备投资，其节能效果可高达50%以上。
运行过程中，稳流调节罐配备的真空消除器可自动消除设备运行过程中对管网所产生的负压，保证了正常供水的同时设备不会对市政管网其他用户造成影响。
无负压变频供水是目前最高效节能的供水设备，特别适合城镇自来供应较为稳定和充足的场合使用。
功能特点1、设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，使供水设备与市政供水管网直接串联，实现稳压、节能、卫生、安全可靠、无负压、不用建水池或水箱。
2、清洁无污染：增压泵采用最新水力模型制造的轻型立式多级不锈钢管道泵，过流部件采用精铸或冲压焊接而成，表面经系列处理，符合饮用水卫生标准。
稳流设备采用食品卫生等级的不锈钢材质制造成封闭机构，系统不会进入粉尘及其他杂质。
无蓄水设施，有效的避免了藻类滋生，防止了水源二次污染。
用户使用的是符合国家卫生标准的自来水。
3、 节能效果显著。
全封闭结构运行，杜绝了渗漏等现象发生，无水池或水箱，节约了消毒冲洗用水。
设备直接与市政管道相连，可以充分利用市政水原有压力，查多少补多少，市政水压力满足要求时设备停止工作。
设备大部分时间再低频率下运行，耗电量较少，其综合节能可高达50%以上。
4、运行可靠。
设备严格按照企业内部及行业相关标准生产和检验，控制器件全部采用国际知名品牌。
有效降低了设备使用故障率。
自来水泵站专用无负压变频加压设备技术参数
自来水泵站专用无负压变频加压设备技术参数自来水泵站是城市供水系统中重要的设施，起着水源输送、增压供水等重要作用。
为了保证自来水系统的正常运行，需要配备专用的无负压变频加压设备。
本文将介绍自来水泵站专用无负压变频加压设备的技术参数和作用，以及其在城市供水系统中的重要性。
一、技术参数1.设备型号：XX-XXXXX这里填写具体的设备型号，以便于区分不同规格的加压设备。
2.工作电压：AC380V加压设备的工作电压应符合当地市政供水系统的电压标准，以保证设备的正常稳定运行。
3.额定功率：XXKW设备的额定功率是指其正常工作状态下的功率值，这个数值将影响到设备的耗电量和加压能力。
4.控制方式：PLC自动控制加压设备采用PLC自动控制，可以实现智能化的运作，能够根据水压情况进行自动调节，省时省力。
5.加压方式：变频恒压采用变频恒压技术，能够实现对供水系统压力的精确控制，提高了供水的稳定性和可靠性。
6.进出水口径：DNXX进出水口径决定了设备的水流量和加压能力，应根据具体的供水系统需求进行选择。
7.控制精度：±0.01Mpa控制精度是指设备对水压的调节精度，这将直接影响到供水系统的稳定性和安全性。
二、作用自来水泵站专用无负压变频加压设备在城市供水系统中起到了至关重要的作用。
它的主要作用有：1.增压供水加压设备能够提升自来水的水压，确保供水系统能够将水源有效输送到远距离的用户处，保证供水的稳定性和充分性。
2.维持供水稳定通过对水压的精确调节，加压设备能够保持供水系统中的水压稳定，防止因水压不足而导致供水不畅或断流的情况发生。
3.调节管网压力加压设备还可以根据管网压力情况进行自动调节，避免因管网压力过大而对管道和用户设备造成损坏。
4.节能节水采用变频恒压技术的加压设备能够根据实际供水需求进行智能调节，降低了能耗，实现了节能和节水的目的。
三、重要性加压设备作为自来水泵站的配套设备，对城市供水系统的正常运行和居民生活的保障具有重要意义。
无负压供水设备技术参数
无负压供水设备技术参数无负压供水设备技术参数产品特点1. 无负压供水设备技术参数按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。
2. 无负压供水设备技术参数按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。
3. 无负压供水设备技术参数按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。
控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。
节能充分，控制系统比较复杂，管网压力有波动。
#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
2、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
3、排出管路如装逆止阀应装在闸阀的外面。
4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。
5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体6、无负压给水设备安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
无负压供水设备技术参数的特点1、无负压供水设备技术参数运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并且水泵的寿命大大提高。
2、无负压供水设备技术参数由于WBW8-40-2变频恒压调速直接从水源供水，减少了原有供水方式的二次污染，防止了很多传染疾病的传染源头。
无负压供水设备的原理
无负压变频供水设备是采用微机变频技术和有效的负压处理技术来实现叠压供水。
设备直接与市政自来水管网对接形成一种新型闭环控制系统，通过传感器检测设备出口压力并与设定值进行比较，运算得出需要增加的压力值，再确定水泵投入运行台数和电机转速。
该设备最大限度地利用了市政自来水管网的原有压力，对市政管网不产生任何不良影响，用无负压罐取代老式水池，减少了用水二次污染，是供水领域新一代节能型产品。
它分为箱式无负压和罐式无负压两种。
它的工作原理如下：变频无负压供水设备的工作原理是采用微机控制变频调速实现恒压供水，通过负压消除器系统及全封闭结构实现了与自来水的直接串接，并且克服了对市政管网的不良影响。
系统通过压力传感器检测到设备出口压力的信息，反馈到微处理系统来调节变频器的输出频率，从而达到恒压供水的目的。
设备根据用户实际情况设定出用水点的工作压力，检测出设备出口点的实际压力并与设定压力进行比较，如果实际压力高于设定压力，则降低变频器的输出频率，如果实际压力低于设定压力，则升高变频器的输出频率。
控制系统随时检测用户管网的压力，实时控制，使用户管网的压力始终保持在设定压力的范围。
同时，通过电脑，智能控制技术实现人机对话，随时观察供水设备的运行曲线和运行状态，远地控制，自动监控。
另外，全封闭结构及负压的反馈抑制系统使设备可以和自来水管网直接串接，利用水泵工作的叠加原理，将自来水管网的压力叠加，大大地增加了无负压变频供水设备的节能效果。
当自来水压力不足致使压力下降时，设备通过系统中的检测装置采集水量及压力信号，实时反馈，通过微机控制，自动调节，抑制管网负压产生，保证了设备对市政管网不产生任何影响。
上田泵业是专业从事各类给排水成套设备生产和销售的企业。
产品涵盖一体化预制泵站，无负压变频箱式供水泵站，污水提升装置，油水分离装置，地埋式一体化污水处理装置，食品级不锈钢水箱，智能控制柜等，深受广大用户的欢迎。
变频无负压供水设备参数及选型(二台泵)
6
-2
48
32
CDL32-30-2
4.0
600×1350
1000
DN125-100
JBW48-41-5.5-2
41
CDL32-30
5.5
JBW48-48-5.5-2
48
CDL32-40-2
5.5
JBW48-58-7.5-2
58
CDL32-40
7.5
JBW48-65-11-2
无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。
JBW：嘉威无负压变频供水设备
JBW无负压变频供水设备参数及型号（二台泵）
序号
设备型号
流量m³/h
扬程m
推荐水泵型号
（二台）功率kw
稳流调节罐φ×L（mm）
70
CDL20-6
7.5
JBW40-82-7.5-2
82
CDL20-7
7.5
JBW40-94-11-2
94
CDL20-8
11
JBW40-118-11-2
118
CDL20-10
11
5
JBW44-33-4.0-2
44
33
CDL32-20
4.0
600×1350
800
DN125-100
JBW44-44-5.5-2
65
CDL32-50-2
7.5
JBW48-74-11-2
74
CDL32-50
11
JBW48-81-11-2
81
CDL32-60-2
无负压供水设备工作流程
无负压供水设备工作流程
无负压供水原理图
博海无负压供水设备采用微机控制变频调速实现恒压供水，其中的负压补偿系统克服了对管网的不良响。
工作流程图如下：
无负压供水流程图
博海无负压供水设备系统如图1所示，系统设定某一压力值。
如果市政管网压力高于设定压力值时，压力变送器将该信号送到变频控制柜，使水泵机组处于休眠状态。
自来水则可通过连通管路直接到达用户管网实施供水。
当市政管网压力下降或用户管网用水量增加时，压力传感器将用户管网压力低于设定值的信号反馈给变频控制柜中的PID控制器，并通过其启动水泵机组，调整变频器的输出频率，调节水泵转速以保持恒压供水；如果少数泵启动尚不能满足供水要求时，变频器将控制多台泵变频或工频运行，以达到恒压变量供水的要求。
当水泵机组的供水与自来水管网的进水保持平衡时，负压消除器使稳压补偿器与外界隔离，水泵机组可利用自来水的压力进行恒压供水。
一旦平衡破坏，负压消除器使稳压补偿器与外界相通，并通过稳压补偿器中的检测装置，采集稳压补偿器内的真空度及水位信号反馈给微机，通过微机控制负压消除器动作，抑制负压产生，保证设备在维持正常供水的前提下不对城市管网产生任何负面影响。
当市政管网停水时，水泵机组仍可继续工作，直到稳压补偿器中的水位下降至液位的下限后自动关机，来水后又自动开机。
控制系统停电时，水泵机组停止工作，自来水可通过市政管网与用户之间的连通管进入用户管网，为低楼层用户供水，来电时机组自动开机恢复正常供水。
无负压给水设备原理及应用
无负压给水设备原理及应用介绍了无负压给水设备的工作原理，分析了它的特点及其应用范围，并指出了存在的缺陷。
用工程应用实例介绍了无负压给水设备的选型应用。
标签：无负压供水；设备；二次加压；恒压变频一、无负压给水设备概述：随着我国社会主义现代化建设的快速发展，给水设备也在不断提高，无负压给水设备是近年来出现的新型供水设备，它是连接到城市供水管网上，向供水压力不足的建筑物（群）直接增压供水设备.可以消除传统二次加压方式由于水池、水箱等产生的二次污染，保障水质卫生安全。
同时，可将管网叠加为扬升水头而有效的利用，充分利用自来水管网水压，节能效果显著。
它具有全面满足管网要求，维护管网安全和运行稳定，不会超量取水，不对管网造成冲击的保障性能。
是城市供水系统（一次供水）和建筑物供水系统（二次供水）紧密结合为一个“直接供水系统”后可保证安全，连续，协调运行的加压供水设备。
无负压给水设备工作原理：在管網上串接水泵，一直是供水系统的禁区。
国家城镇供水条例规定“禁止在城市公共供水系统上直接装泵抽水”，其主要原因是，水泵直接抽水会在管路中产生负压，从而出现个体超量取水，使管网压力陡降，波及相邻用户正常用水，还会产生管道回流，积气，震荡等影响管网安全运行的副作用。
无负压给水设备的核心技术是变频调速泵的自动控制系统，该系统采用智能化控制技术，自动控制水泵工况和水体流态，自动智能控制，使自来水进水压力不产生负压，从而确保自来水管网的正常供水。
当自来水压力Pz低于用户所需的设定压力Py时，变频泵的转速就越低；相反，当自来水压力Pz越低时，变频泵的转速就越高；当自来水压力Pz=Py时，变频泵就停止工作。
这样，即充分利用了自来水的原有压力。
又能确保用户所需的水压恒定。
当自来水停水时，设备自动停机，来水时，自动开机启动。
停电时，自动恢复自来水的常压供水。
二、无负压给水设备特点：与传统的水池、水箱式供水方式相比，无负压供水具有以下特点：1、通过智能化控制手段，在与城市供水管道连接中不产生负压，不影响周围用户的正常用水；2、节水：该设备为全密封结构，彻底防止了传统的水池、水箱存在的跑、冒、滴、漏现象，同时也节省了定期清洗水池而浪费的水。
管网叠压(无负压)变频给水设备技术方案
管网叠压(无负压)变频给水设备设计方案上海东方泵业（集团）有限公司目录一、工程概况二、方案编制依据三、方案选型计算四、方案选型五、设备特点介绍六、管网叠压（无负压）变频给水设备清单一、工程概况………………项目为商住楼工程，根据图纸要求；现………………项目采用一套无负压变频给水系统，考虑用户际用水情况；自来水主干管进水压力按0.3-0.35MPa考虑。
根据以上参数，本着既能节约成本，又能满足用户长期使用要求的原则，该工程生活系统选用我公司变频无负压（无吸程）管网增压稳流给水设备。
二、方案编制依据1、住宅工程概况2、建筑给水排水设计规范（GB50015-2003）3、给水排水设计手册·第2册（核工业第二研究设计院主编，中国建筑工业出版社出版）4、给水设备设计手册三、方案选型计算1、设计给水流量根据《建筑给水排水设计规范》（GB50015-2003）计算设计流量：根据住宅配置的使用人数、用水定额、使用时数及小时变化系数，按下式计算出最大用水时的用水量：Q= q o·n ·K hT ·1000其中：Q—最大用水时的用水量q o—城市生活住宅楼的人均用水定额，取400L/（人·天）；n—总用水人数，每个房间4人计,则n＝用户数×4人；K h—小时变化系数，取2.5；T—用水时间，T＝24h；计算结果：可考虑到办公及生活用水，计算的总用水量Q1≈40m3/h, 2、管道水力计算(即水泵扬程计算)按照《建筑给水排水设计规范》的规定，水泵直接供水时所需扬程按下式进行估算：Hb≥1.2Hy+Hc-Ho其中：Hb－最不利点所需水压；Hy－最不利配水点与引入管的标高差；Hc －最不利配水点所需流出水头，生活取10.00m；Ho－自来水可利用最低压力，取10.00m；1.2－给水管网在最不利点流量分配情况下，克服水泵出口至最不利点用水点间的水头损失而综合考虑的系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无负压变频调速给水设备
无负压变频调速给水设备变频控制原理
用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。
其优点是：
1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;
2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;
3、可以消除起动和停机时的水锤效应;
一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。
当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。
但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。
无负压变频调速给水设备性能特点
1、无负压变频调速给水设备具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.
2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低
3、无负压变频调速给水设备设备采用国际领先的补气技术
气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。
4、无负压变频调速给水设备不同用户的现场条件,无塔自动上水器可采取以下不同的配置
(1)、无负压变频调速给水设备的水源是自备井: 1)潜水泵+控制系统+气压罐
2)潜水泵 +水池(水箱)+控制系统+气压罐
(2)无负压变频调速给水设备的水源是自来水: 1)离心管道泵+控制系统+气压罐
2)离心管道泵 +水池(水箱)+ 控制系统+气压罐
无负压变频调速给水设备变频控制原理
用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。
其优点是：
1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;
2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;
3、可以消除起动和停机时的水锤效应;
一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。
当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。
但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。
无负压变频调速给水设备使用范围
⑴无负压变频调速给水设备应用于新建、扩建和改造的住宅楼、住宅小区、办公楼等;
⑵无负压变频调速给水设备应用于宾馆、饭店等;
⑶无负压变频调速给水设备应用于学校、部队、机关、集体宿舍等用水比较密集场合;
⑷无负压变频调速给水设备应用于商场、会展中心、体育馆、公共浴室等公共场合;
⑸无负压变频调速给水设备应用于城市自来水压力不能满足消火栓给水系统或自
动喷水灭火系统等用水要求的消防用水;
⑹无负压变频调速给水设备应用于大型工厂、加压泵站、开发区等大流量集中供水;
⑺无负压变频调速给水设备应用于工矿企业的生产、生活用水;
⑻无负压变频调速给水设备应用于各种循环水系统;
⑼无负压变频调速给水设备应用于尤其适应于对水质要求特别严格的供水场合。
蓄水池式二次加压供水方式存在的问题
首先，使用蓄水池的供水方式能源浪费严重。
使用蓄水池的供水方式必须将市政管网的剩余压力完全放掉，使原本带压力的水变成零压力，然后再从零加压。
在此过程中，市政管网的剩余压力全部白白放掉，造成能源的浪费。
举例来讲，一座七层住宅，市政管网压力到用户处有25米左右，能够满足五层楼的用水要求，六层压力不足。
在解决这种供水不足问题时，采用蓄水池式供水方式时的供水系统是建一个蓄水池或蓄水箱，加一套变频调速加压供水设备。
其工作过程
是：由变频加压供水设备从蓄水池取水，加压后向用户用水管网供水。
采用上述方式，最终的供水压力为31米，仅比原市政管网压力增加了6米。
同样的情况，如果采用管网叠压无负压供水方式，则只需选用扬程6米的水泵即可圆满解决问题。
为了增加6米压力却用了31米扬程的水泵加压，浪费达80.65%，而这些损失最终要由用户来承担!
其次，采用蓄水池式的供水方式存在水池的二次污染，无法保证水质的卫生要求，造成居民饮用水的卫生隐患。
市政管网供应的饮用水经过多级处理，基本上能够满足生活用水的水质要求，但经过蓄水池的存储后，水质已经污染。
调查显示，使用蓄水池式的二次供水系统，大部分水质不合格，部分余CL为零，各种有害菌严重超标。
更为严重的是，蓄水池无法避免老鼠及其他杂物等的进入，使水池、水箱成为疾病传染的根源。
在广东等地，水池内红虫的危害尤其严重，严重影响了用户的用水安全。
第三，使用水池容易造成跑、冒、滴、漏、蒸发等现象的发生，造成用户用水成本加大，取消蓄水池、蓄水箱可以节水，在淡水资源日益紧张的今天，节约用水已经是一个严肃、紧迫的要求。
第四，采用蓄水池的供水方式在供水系统中存在开放环节，给饮用水水源投毒犯罪提供了方便条件，事实上饮用水蓄水池投毒案件也屡见不鲜，造成了饮用水源安全隐患。
第五，占地多，成本高。
使用蓄水池(水箱)，占地面积大、施工复杂、建设周期长，使建筑供水系统的成本增加40～60%。
尤其对于改造工程来讲，在老城区再建设蓄水池相当困难，这也是造成很多用水难问题的根源。
最后，上述供水方式环节多，浮球阀、水泵底阀、水位控制器等都是易出故障环节，使设备运行稳定性差，故障率高，设备维护工作量大，寿命短，管理困难。
此外，该类设备运行噪音大，存在环境污染。
总之，使用蓄水池式二次加压供水方式已经不能满足社会的需求，无论从节能、节水、节地、卫生还是从环境污染的角度，已经不能满足用户的需求，取消蓄水池已经成为社会的共识，势在必行!
随着社会经济技术的发展进步，市政供水系统水质标准逐步提高，供水能力不断增强。
为适应社会发展要求，自动给水设备必然朝着一定的目标发展，这个目标就是高效节能、无水源污染、低噪音、操作方便、运行可靠。
无负压变频调速给水设备直接以市政管网为水源、形成连续密闭的接力增压供水方式，彻底避免了传统2次增压供水系统造成的水质标准降低和各种水源污染问题，完全保持了市政水源的水质标准充分利用市政水源本身压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。
无负压变频调速给水设备性能特点
1、无负压变频调速给水设备具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.
2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低
3、无负压变频调速给水设备设备采用国际领先的补气技术
气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。
4、无负压变频调速给水设备不同用户的现场条件,无塔自动上水器可采取以下不同的配置
(1)、无负压变频调速给水设备的水源是自备井: 1)潜水泵+控制系统+气压罐
2)潜水泵 +水池(水箱)+控制系统+气压罐
(2)无负压变频调速给水设备的水源是自来水: 1)离心管道泵+控制系统+气压罐
2)离心管道泵 +水池(水箱)+ 控制系统+气压罐。
