主板RESET信号介绍

合集下载

电脑主板线路图信号解释

电脑主板线路图信号解释
注释: 只有VccSus3_3正常时PLTRST#这个信号才起作用. THRM# I 热报警信号:激活THRM#为低电平信号使外部硬件去产生一个SMI#或者SCI信号 THRMTRIP#
I 热断路信号: 当THRMTRIP#信号为低电平型号时,从处理器发出热断路型号,ICH9马上转换为S5状态。ICH9将不等待来自处理器的准予停止的信号返回便进入S5状态。 SLP_S3# O S3 休眠控制信号: SLP_S3# 是电源层控制。
注释: 1. 在正常的三个RTC时钟周期里南桥使电源完全复位并生成完整的PLTRST#信号输出,PWROK必须是最小值处于无效状态。
PWROK必须无假信号,即使RSMRST#是低电平。
控制LINK电源正常信号:当CLPWROK有效时,表示从电源到控制LINK子系统(北桥、南桥等)是稳定的以及通知南桥使CL_RST#无效直到北桥收到这个信号在PWROK有效之后CLPWROK不许有效。
在桌面平台上这个信号能转换成为GPIO信号,这时它就不支持Intel AMT或者ASF。 BATLOW# (仅用于笔记本电脑) / TP0 (仅用于桌面电脑) I 电池低信号: 这个输入信号来自于笔记本电脑的电池组,当电池电量不足以维持系统发出一个信号。该信号有效时它会阻止系统从S3、S4、S5唤醒,也能引起一个SMI# 信号有效。 DPRSLPVR (仅用于笔记本电脑) / GPIO16 O 更深层睡眠-稳压信号:这个信号用于VRM在C4状态下将电压降到更低。当这个信号为高电平,稳压器输出更低的深睡眠电压。该信号为低电平时(默认值为低电平),稳压器输出正常的电压。(稳压器指VRM) DPRSTP# (仅用于笔记本电脑) / TP1 (仅用于桌面电脑) O 深度停机信号:这是DPRSLPVR信号的一个复制,低电平有效。在这1ms内PLT_RST#为低,而正是由于这1ms的低有效,系统才识别到PLT_RST#.该信号会对SIO,FWH,LAN,G(MCH),IDE,TPM等进行reset的动作.也就是说如果该信号异常,这些device都没办法被激活.该信号发出后立刻就会发出PCI_3S_RST#,可以当做是作用相似的第二次reset。

主板RESET信号介绍ppt课件

主板RESET信号介绍ppt课件
4
主板上電時序
• POST: Power On Self Test, 即主板開機自檢過程.主要任 務是用來測試安裝於主機板上的各種硬體,如偵測到有 硬體錯誤,即會依主機板廠商設計發出警示聲,或是產生 Post Error Code輸出至位址Port 80H
HA
HD
DMI
LPC
5
RI#
KB/MS Event LPC IO PWUREQ#
RESET分布
ICH_PCIRST#
Enable BCMRST#
Gate
LAN Chip
GPO_LAN_DISABLE#
CODECRST#
CODEC
ICH7
ICH_PLTRST#
FWH(NI) F_ panel
GMCH CPURESET#
CPU
CPUPWRGD# CPU
34
Super I/O
PIDE_PRST# PCIE_RST_SLOT# PCIE_RST_SLOT# PCI_RST_SLOT# PCI_RST_SLOT#
13
RESET相關信號
• HDBR#: (Debug Reset) 此信號用于處理器沒有Debug 工具的主板. DBR#是為了一些debug port interposer 在 系統診斷時能夠讓系統復位.
14
RESET相關信號
• PWROK_3V: 此信號由SIO發出給南橋& 北橋. 通知主板電源已經正常供給.
11
RESET相關信號 • VRMPWRGD:(VRM Power Good) 此信號為
VCORE電源管理芯片發出, 以通知南橋CPU VCORE電壓已經穩定.
12
RESET相關信號

主板的复位信号

主板的复位信号

RSMRST#是一种信号。

RSMRST#信号是用来通知南桥5VSB和3VSB待机电压正常的信号,这个信号如果为低,则南桥收到错误的信息,认为相应的待机电压没有OK,所以不会进行下一步的上电动作。

RSMRST#可以在I/O、集成网卡等元件上量测得到,除了量测RSMRST#信号的电压外,还要量测RSMRST#信号对地阻值,如果RSMRST#信号处于短路状态也是不行的,实际维修中,多发的故障是I/O或网卡不良引起RMSRST#信号不正常。

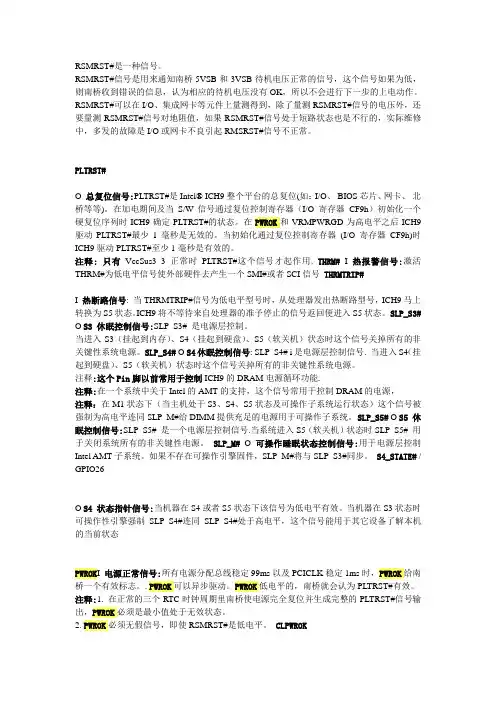

PLTRST#O 总复位信号:PLTRST#是Intel® ICH9整个平台的总复位(如:I/O、BIOS芯片、网卡、北桥等等)。

在加电期间及当S/W信号通过复位控制寄存器(I/O 寄存器CF9h)初始化一个硬复位序列时ICH9确定PLTRST#的状态。

在PWROK和VRMPWRGD为高电平之后ICH9驱动PLTRST#最少1毫秒是无效的。

当初始化通过复位控制寄存器(I/O 寄存器CF9h)时ICH9驱动PLTRST#至少1毫秒是有效的。

注释: 只有VccSus3_3正常时PLTRST#这个信号才起作用. THRM#I 热报警信号:激活THRM#为低电平信号使外部硬件去产生一个SMI#或者SCI信号THRMTRIP#I 热断路信号: 当THRMTRIP#信号为低电平型号时,从处理器发出热断路型号,ICH9马上转换为S5状态。

ICH9将不等待来自处理器的准予停止的信号返回便进入S5状态。

SLP_S3# O S3 休眠控制信号:SLP_S3# 是电源层控制。

当进入S3(挂起到内存)、S4(挂起到硬盘)、S5(软关机)状态时这个信号关掉所有的非关键性系统电源。

SLP_S4# O S4休眠控制信号: SLP_S4# i是电源层控制信号. 当进入S4(挂起到硬盘)、S5(软关机)状态时这个信号关掉所有的非关键性系统电源。

注释:这个Pin脚以前常用于控制ICH9的DRAM电源循环功能.注释:在一个系统中关于Intel的AMT的支持,这个信号常用于控制DRAM的电源,注释:在M1状态下(当主机处于S3、S4、S5状态及可操作子系统运行状态)这个信号被强制为高电平连同SLP_M#给DIMM提供充足的电源用于可操作子系统。

主板复位电路图精解

主板复位电路图精解

主板复位电路复位包括按POWER键,按RESET键或CTRL+ALT+ DEL或软件的复位因此复位故障包括不复位,复位后自动消失等故障。

一、复位原理首先,电源启动后,由ATX电源发出电源正常信号PWRER OK即ATX PWRGD,经反相器HCT14整形后,输出CLROFF信号,进入南桥82371,对其内部寄存器进行清零,同时输入与非门HC132。

当电压达到额定值,且稳定以后,电压控制芯片发出VRMPWRGD信号,也输入VHC132,这两信号进入VHC132X 逻辑运算,输出信号,经HCT14整形后,由HCT14的PIN10输出信号,经处理形成POWROK信号,对南桥及北桥进行复位。

南桥复位后,再发出RSTDRV信号,经处理形成ISA RST ,IDERSTDRV 对ISA插槽及IDE接口进行复位,发出PCI RST信号,对PCI插槽进行复位,复位后主板开始工作。

当按RESET键进行热启动时,U18的PIN9信号为触发复位。

当在设置或WIN98或按CTRL+ALT+DEL进行软关机时,由371发出BIOSRST信号,在U18的PIN9处输入信号,.触发复位。

二、检修流程(ISA RESET不正常)1、U18 VHC132的PIN9输入波形不为1)5165电压控制芯片或其相关电路如C85等损坏,信号不正常;2)C159、CT26、C356漏电引起4V电压低;3)软启动与BIOSRST 相关电路有关。

2、U18 VHC132的PIN10 CLF OFF 信号(不正常)1)C48漏电;2) U19损坏;3、 U18的第8脚波形正常,但南桥发出的RSTDRV信号不正常(查U19的PIN13应为)1)用动态分析法观察U21的10脚是否为,判断是否U21坏;2)南桥复位信号PWPOK信号不正常,检查相关电容是否漏电或断开连线检查南桥是否损坏(测量反向阻值);3)检查南桥工作条件,检查32K晶振上是否正常,CMOD放电电压VBAT 2.8V是否正常, ,14.318MHZ、48MHZ、33MHZ频率是否正常,RN29、RN30排阻是否正常;3.3V、5V、3.6V、3VSB是否短路,若以上条件都正常可判断为南桥坏。

cpu供电引脚定义

cpu供电引脚定义

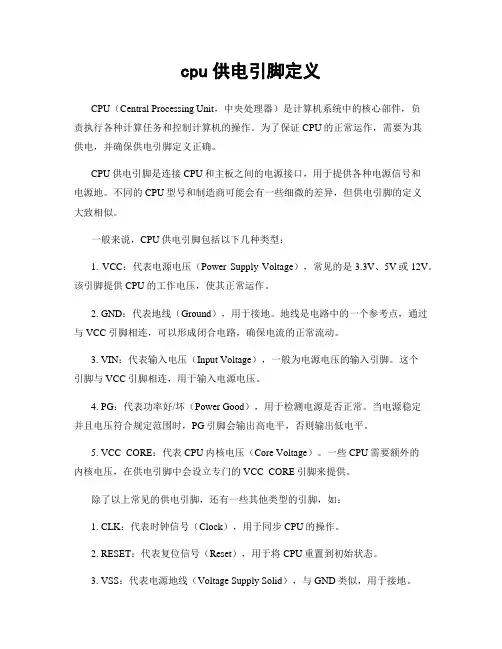

cpu供电引脚定义CPU(Central Processing Unit,中央处理器)是计算机系统中的核心部件,负责执行各种计算任务和控制计算机的操作。

为了保证CPU的正常运作,需要为其供电,并确保供电引脚定义正确。

CPU供电引脚是连接CPU和主板之间的电源接口,用于提供各种电源信号和电源地。

不同的CPU型号和制造商可能会有一些细微的差异,但供电引脚的定义大致相似。

一般来说,CPU供电引脚包括以下几种类型:1. VCC:代表电源电压(Power Supply Voltage),常见的是3.3V、5V或12V。

该引脚提供CPU的工作电压,使其正常运作。

2. GND:代表地线(Ground),用于接地。

地线是电路中的一个参考点,通过与VCC引脚相连,可以形成闭合电路,确保电流的正常流动。

3. VIN:代表输入电压(Input Voltage),一般为电源电压的输入引脚。

这个引脚与VCC引脚相连,用于输入电源电压。

4. PG:代表功率好/坏(Power Good),用于检测电源是否正常。

当电源稳定并且电压符合规定范围时,PG引脚会输出高电平,否则输出低电平。

5. VCC_CORE:代表CPU内核电压(Core Voltage)。

一些CPU需要额外的内核电压,在供电引脚中会设立专门的VCC_CORE引脚来提供。

除了以上常见的供电引脚,还有一些其他类型的引脚,如:1. CLK:代表时钟信号(Clock),用于同步CPU的操作。

2. RESET:代表复位信号(Reset),用于将CPU重置到初始状态。

3. VSS:代表电源地线(Voltage Supply Solid),与GND类似,用于接地。

在正确连接CPU供电引脚之前,我们需要注意以下几点:1. 查阅CPU的说明书或官方文档,以获取准确的供电引脚定义。

不同的CPU型号可能会有一些差异,所以要确保以正确的引脚定义连接供电。

2. 选择合适的电源和主板。

不同的CPU型号对供电的要求不同,因此需要选择能够满足CPU电压和功率需求的电源和主板。

主板上各种信号说明

主板上各种信号说明

主板上各种信号说明⼀、CPU接⼝信号说明1. A[31:3]# I/O Address(地址总线)n 这组地址信号定义了CPU的最⼤内存寻址空间为4GB。

在地址周期的第⼀个⼦周期中,这些Pin传输的是交易的地址,在地址周期的第⼆个⼦周期中,这些Pin传输的是这个交易的信息类型。

2. A20M# I Adress-20 Mask(地址位20屏蔽)n 此信号由ICH(南桥)输出⾄CPU的信号。

它是让CPU在Real Mode(真实模式)时仿真8086只有1M Byte(1兆字节)地址空间,当超过1 Mbyte位空间时A20M#为Low,A20被驱动为0⽽使地址⾃动折返到第⼀个1Mbyte地址空间上。

3. ADS# I/O Address Strobe(地址选通)n 当这个信号被宣称时说明在地址信号上的数据是有效的。

在⼀个新的交易中,所有Bus上的信号都在监控ADS#是否有效,⼀但ADS#有效,它们将会作⼀些相应的动作,如:奇偶检查、协义检查、地址译码等操作。

4. ADSTB[1:0]# I/O Address Strobesn 这两个信号主要⽤于锁定A[31:3]#和REQ[4:0]#在它们的上升沿和下降沿。

相应的ADSTB0#负责REQ[4:0]#和A[16:3]#,ADSTB1#负责A[31:17]#。

5. AP[1:0]# I/O Address Parity(地址奇偶校验)n 这两个信号主要⽤对地址总线的数据进⾏奇偶校验。

6. BCLK[1:0] I Bus Clock(总线时钟)这两个Clock主要⽤于供应在Host Bus上进⾏交易所需的Clock。

n7. BNR# I/O Block Next Request(下⼀块请求)n 这个信号主要⽤于宣称⼀个总线的延迟通过任⼀个总线代理,在这个期间,当前总线的拥有者不能做任何⼀个新的交易。

8. BPRI# I Bus Priority Request(总线优先权请求)n 这个信号主要⽤于对系统总线使⽤权的仲裁,它必须被连接到系统总线的适当Pin 。

主板复位信号的产生

主板复位信号的产生

主板复位信号的产生在AT电源座上面最后一个脚,橙色的,是RST的启动脉冲。

工作的状态是在开机的时候,向下跌一点再上升为5V。

下跌的这一点就为脉冲。

在开机一瞬间才出现,每开一次,它向零电平以下跌大约0.1V,就是因为这下跌的0.1V脉冲,才能启动复位信号的产生。

启动脉冲的线的对地阻值在450-700Ω之间,由南桥或复位发生器提供。

脉冲进入复位发生器,就产生复位信号。

这芯片一般用的是74H系列芯片。

复位发生器也有在南桥里面的。

脉冲信号进入哪个芯片,哪个就是复位发生器,复位发生器的工作电压是5V。

当复位发生器在电源到达后,有脉冲过来,它就开一次导向处理输出,输出的幅度在3.5-5V,这才是真正的复位信号(粗略的复位信号)。

每开机一次才出现一次。

它的波形是由低到高再由高到底(调上去跳下来,跳上去跳不下来是无效的复位信号)。

复位发生器产生信号后,送给南桥处理后送给ISA槽、PCI槽、北桥和CPU。

在ISA槽的B2脚和PCI槽的A1脚,是复位信号的测试脚。

它的阻值在450-700Ω之间,由南桥提供。

在这里的复位信号正常,就证明主板上的所有复位是正常的(不包括CPU),通过它就可以判断南桥所产生的复位信号是否正常。

只要ISA槽上的复位信号正常,或者CPU上的复位信号正常,就证明主板上的复位信号都正常。

在CPU上也有复位信号的测试脚,具体见图纸。

阻值在450-700Ω之间,由南桥或者北桥提供。

在数码卡上面有一个复位信号灯,如果信号正常,这灯应该一闪即灭。

复位信号为低电平,即数码卡上的RST小灯不亮的维修方法:先测电源座RST脉冲阻值是否正常,如不正常,RST脉冲脚至南桥的线路及南桥本身坏。

如阻值正常,再查复位发生器是否有输出正常的RST信号,如没有,在复位发生器电源正常的情况下,为复位发生器坏,如有正常的RST信号输出,在南桥电源正常和ISA上的RST线路正常的情况下,为南桥坏。

RST为高电平,即数码卡上的灯常亮:先查复位发生器的输出是否正常,如不正常,为复位发生器坏,如正常,为南桥坏。

主板RESET分析

主板RESET分析

主板RESET分析我们知道,对于计算机用户来说,RESET在多数情况下都是一种正常的人为操作。

最熟悉的就是在机箱前面板上有一个专门用于执行RESET操作的RESET按键,还有在某些高级操作系统如WIN95/98/2000的启始菜单中也有重新启动的功能。

但您在实际工作中一定也遇见过非人为的RESET现象,有时甚至令您莫名其妙,因为当时您不希望系统RESET。

那么这时出现的RESET现象就是不正常的,是一种故障。

这一故障可能我们经常使用电脑的人都遇见过。

我们现在就要分析一下有关RESET的原理及造成RESET故障的可能因素。

主要包括下列内容:一、RESET的分类、原理及实现过程。

二、导致非正常RESET的可能因素。

三、工程测试。

四、生产中的相关问题分析。

一、RESET的分类、原理及实现过程1、RESET的分类:从用户的使用角度来分,可分为正常RESET和非正常RESET。

正常RESET 即用户由于某种原因人为执行的RESET操作;非正常RESET即非人为的操作,是由于系统工作不正常后由BIOS引起的Soft RESET或某种情况下硬件上的信号干扰造成的。

从原理上来分,可分为硬件引起的RESET和操作系统或BIOS引起的Soft RESET。

这两种引起RESET的原因都可能是正常的,也可能是非正常的。

2、RESET的原理:无论是正常RESET还是非正常RESET,或者硬件RESET还是Soft RESET,其最根本的原理都是相同的,最终反映到硬件逻辑上都是引发主板上的南桥或ICH发出PCIRST#而引起的。

下面我们集中讨论一下RESET的原理:首先介绍重要的信号PCIRST#: PCIRST#是由南桥或ICH发出的一个信号,发出的目的原意是为了复位挂在PCI总线上的设备,而现在PCIRST#的意义已经不仅仅限于PCI设备,它已经成为整个系统全面复位的控制信号,通过控制其它设备的RESET信号来达到系统全面复位的目的。

主板RESET信号介绍

主板RESET信号介绍

RESET相關信號
• ICH_PCIRST#: Secondary PCI Bus reset 信號. It is a logical OR of the primary interface PLTRST# signal and the state of the Secondary Bus Reset bit of the Bridge Control register (D30:F0:3Eh, bit6).

RESET相關信號
• PWROK_3V: 此信號由SIO發出給南橋& 北橋. 通知主板電源已經正常供給.
RESET相關信號
• RSMRST#: (Resume Well Reset) 此信號由SIO發 出,用于通知南橋Standby電壓已經正常發出.
RESET相關信號
• ICH_PLTRST#: (Platform Reset) PLTRST# 用來復位Platform上的 設備(如: SIO, N, (G)MCH,IDE,TPM 等等). CONNOLLY機 種上次信號將會送給FWH, GMCH, SIO. 再經由SIO轉出 IDE_RESET#, PCIEERSET#和PCISLOTRESET#.
KB/MS Event
LPC IO
PWUREQ#
Enable Gate
BCMRST#
LAN Chip
GPO_LAN_DISABLE# CODECRST#
PWR_BTN# ICH_PWRBTN# RTC_RST#
PME#
ICH_SYNC# VRMPRGD SYS_RESET#
CODEC
ICH7
ICH_PLTRST#
RESET相關信號
• CPURESET#: CPU復位信號, 由北橋送給CPU, 信號動作時將復位CPU至初始狀態,並且清除 Caches 寄存器.

主板的复位原理

主板的复位原理

主板复位原理当主板加电后,各相电源输出稳定,南桥就会收到一个PWR_GD的信号,南桥接到这个信号后,会产生一个初始的PCIRST#信号,送出到复位的门电路,复位门电路收到这个信号后,通过逻辑转换分为三个RST信号,一个是PCIRST1#,一个是PCIRST2#(有的主板上定义为DEVRST#和SLOTRST#)另一个为IDERST#。

PCIRST1#是用来复位板载设备的,如IO,BIOS,网卡,北桥,1394芯片等。

PCIRST2#是用来复位PCI槽上的设备的。

IDERST#是用来复位IDE设备的。

再说一下CPURST#的产生流程。

北桥的电压及时钟条件满足后,接到传送来的PCIRST#1信号后,便通过内部电路转换为CPURST#来对CPU进行复位。

我只描述了一个简单的流程,不同的板,RST信号的细分也不太一样。

但都是大同小异的。

PCI上有复位,而CPU上没有复位,这就说明初始的PCIRST#这个信号是正常的,而CPU的RST是由北桥来完成,而北桥的RST由PCIRST#1来完成,这样我们就找到了思路,首先,我们要查北桥的工作条件,一般INTEL8XX系列的芯片组,北桥需要三组基本工作电压,AGP的VDDQ1.5V,DDR的VCC_DDR 2.5-2.7V,CPU的主供电Vcore1.4-1.7V左右。

(845D的板,还会有1.8V的电压)我们首先要保证这三组电压正常,并且没有短路,然后就是要查北桥工作所需要的时钟信号,这个可以通过跑时钟线路来完成,看时钟芯片的正面和背板都有什么信号通至北桥。

进而查出那个时钟信号不对。

这些基本条件查过后,我们就要查PCIRST#2的线路了,由于PCIRST#2信号同时供给IO,BIOS,北桥,1394,网卡这些设备,所以它们之中的任何一个部分出了故障,都会导致PCIRST#2信号被拉低,以至北桥不能正常复位,从而影响CPURST#的正常,我们可以量测这些设备的复位引脚,看电压是否为3V,或是达到3V,在触发RST开关的时候,这个引脚上的复位信号能否被正常的拉低,如果电压不够3V,或是不能拉低,就有可能是此元件不良,我们可以割断这根复位信号线,或是挑开这个引脚,或是干脆换掉这个元件,来看CPURST#是否正常。

主板各芯片的功能及名词解释

主板各芯片的功能及名词解释

主板各芯片的功能及名词解释推荐主板各芯片的功能及名词解释芯片组:(chipset)(pciset)有南桥北桥;(主外)南桥系统I/O芯片(SIO):管理外设,主要管理中低速设备;集成了中断控制器、DMA控制器、功能如下:PCI、ISA与IDE之间的通道。

PS/2鼠标控制(属间接管理,属SI/O直接管理)KB控制(keyboard)(键盘)USB控制。

(通用串行总线)SYSTEM CLOCK系统时钟的控制。

I/O芯片的控制。

ISA总线。

IRQ控制(中断请求)DMA控制(直接存取)RTC控制。

11、IDE的控制。

南桥:ISA—PCICPU—外设之间的桥梁内存—外存北桥:系统控制芯片,主要CPU与内存之间通信。

(主内)掌控项目多为高速设备,如:CPU、HOST、BUS。

晚期北桥集成了内存控制器;cache高速控制器;功能如下:CPU与内存之间的交流。

CACHE控制。

AGP控制(图形加速端口)PCI总线的控制。

CPU与外设之间的交流。

支持内存的种类及最大容量的控制。

(标示出主板的档次)内存控制器:决定是否读内存(高档板集成于北桥)。

586FX 中可组82438FXVX 82438VXCache:高速缓冲存储器。

(1)、high—speed高速(2)、容量小主要用于CPU与内存北桥之间加速(坏时死机,把高速缓冲关掉)CPUcache内存IO芯片,input/output,(局部I/O)。

IO芯片管理:①LPI(并上,打印口,PP)②COM(串口,鼠标口,SP)③FDD(软驱);④KB控制器(键盘)BIOS:基本输入输出系统。

(Basic,Input,Output S ystem)主要负责软件,硬件的连接。

既属于硬件,又属于软件,固化了开机自检的程序,及主板BIOS编写厂家的信息。

主板的生产厂家(Compag、IBM、Asus)只读可编程存储器。

内部固化的程序不会因掉电而丢掉。

BIOS的功用:①提供CMOS设置的等程序,各硬件的设置及主板的特殊功能的设定。

电脑主板复位电路工作分析1.

电脑主板复位电路工作分析1.

电脑主板开机电路工作原理分析复位电路的目的产生复位信号使主板及其他部件复位,进入初始化状态。

复位电路在主板的供电、时钟正常后才开始工作。

复位信号的产生复位信号主要由ATX电源的第8脚产生或由RESET(复位)开关产生。

其中ATX电源第8脚在开机后100-500ms会自动产生一个由低到高的电平信号,作为复位信号。

此信号经处理后,一般首先进入南桥芯片、BIOS芯片、时钟芯片、电源管理芯片,让南桥、BIOS电路、时钟电路、电源电路先复位。

在南桥复位后,其内部系统复位控制模块又产生各种不同的复位信号,这些复位信号再通过门电路芯片处理后产生足够强的信号,然后再分配给其他电路,使其复位。

在复位电路中,南桥内部的系统复位控制模块是整个复位电路的核心。

复位电路实际上就是对复位信号进行放大、传递的电路。

复位电路的分类根据主板复位信号的产生源和产生方式,可分为自动复位电路和手动复位电路。

复位电路的组成主板复位电路主要由ATX电源的第8脚、复位开关、74门电路、南桥、电阻、电容等元器件组成。

复位电路常见故障现象1.主板诊断卡的复位灯常亮。

2.主板诊断卡的复位灯不亮。

3.CPU复位信号不正常。

4.部分设备无复位信号。

故障原因1.复位开关无高电平。

2.无PG信号(ATX电源第8脚到南桥的线路中有元器件损坏)。

3.门电路损坏。

4.无时钟信号。

5.南桥或北桥损坏。

6.复位芯片(在华硕主板中,所有的复位信号通常由一个单独的芯片产生,常见型号为AS97127,此芯片受控于南桥芯片)损坏。

7.CPU电压识别无效。

复位电路易损元器件复位电路中的易损元器件主要有门电路芯片、南桥、PG信号连接的三极管等。

电源、时钟、复位是主板能正常工作的三大要素。

主板在电源、时钟都正常后,复位系统发出复位信号,主板各个部件在收到复位信号后,同步进入初始化状态。

如图1所示为复位电路的工作原理图,各个十板实现复位的电路不尽相同,但基本原理是一样的。

图1假设主板已经通电运行,当按下复位键时,就会产生一个跳变的触发信号,此信号经过A点进入74HC14门电路芯片,经过两次反相后(信号波形不变,只是进行电平转换),经过B点进入南桥芯片。

电脑主板维修培训跟复位电路原理跟检修

电脑主板维修培训跟复位电路原理跟检修

复位电路原理P88电脑主板维修培训复位又称重置,在主板每次上电时都会对所有设备进行一个复位,以清零存储器中的数据,为重新再写入数据做准备。

主板南桥供电、时钟正常,并得到电源好信号,经内部处理发出复位信号对每个设备进行复位,常见复位信号有PLTRST#、PCIRST#、A_RST#、CPURST#、LDTRST#等。

南桥供电 时钟 电源好信号复位1、复位电路原理讲解2、INTEL芯片组复位原理全板供电和时钟工作正常后,南桥收到VRMPWRGD、PWROK ,将发出CPUPWRGD 给CPU,接着发出高电平3.3v的复位信号PLTRST#、PCIRST#,完成自动复位动作。

I C HG M C HI O供电 时钟V R M P W R G D P W R O K P LTR S T#C P U P W R G DPC IC PUC P U R S T#P C I R S T#1P C I R S T#2网卡P C I -EP C I R S T#Ø1主板供电电路给南桥提供主供电Ø2时钟电路给南桥提供33m主时钟信号Ø3电源芯片输出电源好信号,经电路转换得到3.3v高电平vrmpwrgd给南桥Ø4ATX电源输出电源好信号,经转换高电平pwrok信号给南桥Ø5南桥内部电路发出高电平的cpupwrgd信号给cpu(1.2v)表示主板供电正常Ø6vrmpwrgd,pwrok在南桥内部相与后,发出3.3v高电平的平台复位信号pltrst#,分别复位北桥和io Ø7南桥延时发出pcirst#复位pci槽Ø8io信号收到复位后,经内部转换后分别去复位网卡,pcie插槽,北桥收到平台复位并且自身工作条件正常,延时1ms发出cpurst#,复位cpuVRMPWRGD:VRMPWRGD一般由CPU供电芯片输出给南桥,但也有不由VRM芯片输出,而直接由3.3V上拉的。

主板上各种信号说明

主板上各种信号说明

主板上各种信号说明一、CPU接口信号说明1. A[31:3]# I/O Address(地址总线)ν这组地址信号定义了CPU的最大内存寻址空间为4GB。

在地址周期的第一个子周期中,这些Pin传输的是交易的地址,在地址周期的第二个子周期中,这些Pin传输的是这个交易的信息类型。

2. A20M# I Adress-20 Mask(地址位20屏蔽)ν此信号由ICH(南桥)输出至CPU的信号。

它是让CPU在Real Mode(真实模式)时仿真8086只有1M Byte(1兆字节)地址空间,当超过1 Mbyte位空间时A20M#为Low,A20被驱动为0而使地址自动折返到第一个1Mbyte地址空间上。

3. ADS# I/O Address Strobe(地址选通)ν当这个信号被宣称时说明在地址信号上的数据是有效的。

在一个新的交易中,所有Bus上的信号都在监控ADS#是否有效,一但ADS#有效,它们将会作一些相应的动作,如:奇偶检查、协义检查、地址译码等操作。

4. ADSTB[1:0]# I/O Address Strobesν这两个信号主要用于锁定A[31:3]#和REQ[4:0]#在它们的上升沿和下降沿。

相应的ADSTB0#负责REQ[4:0]#和A[16:3]#,ADSTB1#负责A[31:17]#。

5. AP[1:0]# I/O Address Parity(地址奇偶校验)ν这两个信号主要用对地址总线的数据进行奇偶校验。

6. BCLK[1:0] I Bus Clock(总线时钟)这两个Clock主要用于供应在Host Bus上进行交易所需的Clock。

ν7. BNR# I/O Block Next Request(下一块请求)ν这个信号主要用于宣称一个总线的延迟通过任一个总线代理,在这个期间,当前总线的拥有者不能做任何一个新的交易。

8. BPRI# I Bus Priority Request(总线优先权请求)ν这个信号主要用于对系统总线使用权的仲裁,它必须被连接到系统总线的适当Pin 。

常用主板信号名词,电子缩写解释

常用主板信号名词,电子缩写解释

ADJ 可调 Adjustable 比如大小和方向控制的意思是通断了VID 电压识别 Voltage IdentificationSS 软启动 (soft Start两个单词的缩写)FB 反馈 (feedback单词的缩写)COMP 补偿 (Compensatory单词的缩写)VSEN 电压侦测 voltage senserISP 电流侦测 p 正端与 isn n负端对应IRMP 没查到Ramp amplitude PWM ramp amplitude set by external resistor. Rampamplitude 脉宽调制用的用这个电阻调节振幅斜率DVD 没查到 uvlo 欠压锁定脚低于某值就保护IMAX 最大电流 (不知道对不对)对 Over current protection amplitude set. 过流保护幅度设置PWM 脉宽调制 Pulse-Width ModulationISN 没查到CAS#:列选信号RAS#:行选信号WE#:允许信号(高电平允许读,低电平允许写)CS#:片选信号SCL:串行时钟,SDA:串行数据,由南桥提供3.3V电压FRAME#:帧周期信号TRDY#:从设备准备好IRDY#:主设备准备好DEVSEL#:设备选择信号C/BE#(0)、C/BE#(1)、C/BE(2)、C/BE(3),是命令/字节允许信号OVP 是过压保护,OCP是过流保护INV-PWM 是高压板驱动控制信号CLK:时钟INPUT CPU:初始化 RESET:复位ADS:地址状态BEO#-7#:字节使能 AP:地址偶校验AP:地址偶校验DP0-7:数据偶校验 INIR:可屏蔽中断请求DBSY:数据忙SCYC:裂开周期输出HIT#:命中指示NMI:非屏蔽中断请求INV:无效输入IERR:内部检验错BREQ:内部总线占用请求BUSCHK:总线检查输入A20M#:地址位20屏蔽PWT:页面高速缓存内存通写PCD:页面高速缓存禁止EWBE#:外部写缓冲器输入APCHK#:地址校验检测状态FLUSH#:高速缓存清洗AHOLD:地址占用请求M/IO#:内存/IO指示LOCK:总线封锁 SMIACT#:系统管理中断请求SMT#:系统管理中断FERR#:浮点数值出错BOFF#:总线屏蔽IGNNE#:忽略数值出错HLDA:总线占用响应HOLD:总线占用请求NMI:非屏蔽中断请求EADS#:有效外部地址INIR:可屏蔽中断请求KEN#:高速缓存使能PCHK#:奇偶校验错使能SDONE:监听完成信号SERR:系统错误报告PAK64:奇偶双字节校验DEVSEL:设备选择 STOP:停止数据传送TP_CLK TOUCH PAD CLOCK 触摸板时钟信号TP_DATA TOUCH PAD DATA 触摸板数据信号3S/4S# 这个不知道65W/90W# 适配器功率识别信号SBPWR_EN 这个不知道是哪个电压开启信号TV_THERM# 过温信号EC_SPIDI/FWR# BIOS数据输入信号EC_SPIDO/FRD# BIOS数据输出信号EC_SPICLK BIOS时钟同步信号EC_SPICS# BIOS片选信号FSTCHG FAST CHARGE快速充电?不确定BATT_GRN_LED# 电池绿色信号灯BATT_AMB_LED 电池黄SE闪烁灯CAPS_LED 大小写信号灯PWR_LED 电源指示灯SYSON 主电压开启信号VR_ON CPU核心供电开启信号ACIN 电源电压检测信号EC_RSMRST EC复信信号EC_LID_OUT# 待机信号EC_PWROK PG信号一般发给南桥BKOFF# 背光开启信号WL_OFF# 无线开启信号MEDIA_LED 音乐播放器快捷键SATA_LED# SATA硬盘指示灯信号IDE_LED# IDE硬盘指示信号EC_SMB_CK[2:1] EC系统管理总线时钟EC_SMB_CK[2:1] EC系统管理总线数据PM_SLP_S3# S3状态信号南桥发到EC的开关信号PM_SLP_S5# S5状态信号南桥发到EC的开关信号LID_SW# 待机信号PBTN_OUT# EC发给南桥的开机信号FAN_SPEED1 风扇控制信号BT_ON# 蓝牙开启信号ON/OFF 来自开关按钮的开机信号'NUM_LED# 小键盘数字键信号PWR_SUSP_LED 待机指示灯信号D/C# 适配器检测信号Shutdown的简写关闭 ,SHDN IN 应该就是关闭信号输入。

DDRx技术介绍-OCD、ODT、VREFCA、VREFDQ、ZQ校准、 Reset

DDRx技术介绍-OCD、ODT、VREFCA、VREFDQ、ZQ校准、 Reset

DDRx技术介绍-OCD、ODT、VREFCA、VREFDQ、ZQ校准、Reset原创:此文由一博科技原创,转载请注明出处在DDRx里面经常会被一些缩写误扰,如OCD、OCT和ODT,我想有同样困扰的大有人在,今天还是继续上一篇的关键技术来介绍一下大家的这些困扰吧。

外驱动调校OCD(Off-ChipDriver)OCD是在DDR-II开始加入的新功能,而且这个功能是可选的,有的资料上面又叫离线驱动调整。

OCD的主要作用在于调整I/O接口端的电压,来补偿上拉与下拉电阻值,从而调整DQS与DQ之间的同步确保信号的完整与可靠性。

调校期间,分别测试DQS高电平和DQ高电平,以及DQS低电平和DQ高电平的同步情况。

如果不满足要求,则通过设定突发长度的地址线来传送上拉/下拉电阻等级(加一档或减一档),直到测试合格才退出OCD操作,通过OCD操作来减少DQ、DQS 的倾斜从而提高信号的完整性及控制电压来提高信号品质。

具体调校如下图一所示。

图一OCD不过,由于在一般情况下对应用环境稳定程度要求并不太高,只要存在差分DQS 时就基本可以保证同步的准确性,而且OCD的调整对其他操作也有一定影响,因此OCD功能在普通台式机上并没有什么作用,其优点主要体现在对数据完整性非常敏感的服务器等高端产品领域。

ODT(On-DieTermination,片内终结)ODT也是DDR2相对于DDR1的关键技术突破,所谓的终结(端接),就是让信号被电路的终端吸收掉,而不会在电路上形成反射,造成对后面信号的影响。

顾名思义,ODT就是将端接电阻移植到了芯片内部,主板上不再有端接电路。

在进入DDR时代,DDR内存对工作环境提出更高的要求,如果先前发出的信号不能被电路终端完全吸收掉而在电路上形成反射现象,就会对后面信号的影响造成运算出错。

因此目前支持DDR主板都是通过采用终结电阻来解决这个问题。

由于每根数据线至少需要一个终结电阻,这意味着每块DDR主板需要大量的终结电阻,这也无形中增加了主板的生产成本,而且由于不同的内存模组对终结电阻的要求不可能完全一样,也造成了所谓的“内存兼容性问题”。

常用主板信号名词,电子缩写解释.

常用主板信号名词,电子缩写解释.

ADJ 可调Adjustable 比如大小和方向控制的意思是通断了VID 电压识别Voltage IdentificationSS软启动(soft Start两个单词的缩写FB反馈(feedback单词的缩写COMP补偿(Compe nsatory单词的缩写VSEN 电压侦测voltage senserISP 电流侦测p 正端与isn n 负端对应IRMP 没查到Ramp amplitude PWM ramp amplitude set by external resistor. Ramp amplitude 脉宽调制用的用这个电阻调节振幅斜率DVD 没查到uvlo 欠压锁定脚低于某值就保护IMAX 最大电流(不知道对不对对Over current protection amplitude set过流保护幅度设置PWM 脉宽调制Pulse-Width ModulationISN 没查到CAS#:列选信号RAS#:行选信号WE#:允许信号(高电平允许读,低电平允许写CS# :片选信号SCL:串行时钟,SDA:串行数据,由南桥提供3.3V电压FRAME#: 帧周期信号TRDY#: 从设备准备好IRDY#: 主设备准备好DEVSEL#:设备选择信号C/BE#(O、C/BE#(1、C/BE(2、C/BE(3,是命令/字节允许信号OVP是过压保护,OCP是过流保护INV-PWM 是高压板驱动控制信号CLK:时钟INPUT CPU:初始化RESET:复位ADS:地址状态BEO#-7#:字节使能AP:地址偶校验AP:地址偶校验DP0-7:数据偶校验INIR:可屏蔽中断请求DBSY:数据忙SCYC:裂开周期输出HIT#:命中指示NMI:非屏蔽中断请求INV:无效输入IERR:内部检验错BREQ:内部总线占用请求BUSCHK:总线检查输入A20M#:地址位20屏蔽PWT:页面高速缓存内存通写PCD:页面高速缓存禁止EWBE#:外部写缓冲器输APCHK#:地址校验检测状态FLUSH#:高速缓存清洗AHOLD:地址占用请求M/IO#:内存/IO指示LOCK:总线封锁SMIACT#:系统管理中断请求SMT#:系统管理中断FERR#:浮点数值出错BOFF#:总线屏蔽IGNNE# :忽略数值出错HLDA: 总线占用响应HOLD: 总线占用请求NMI: 非屏蔽中断请求EADS# :有效外部地址INIR: 可屏蔽中断请求KEN#: 高速缓存使能PCHK#:奇偶校验错使能SDONE:监听完成信号SERR:系统错误报告PAK64:奇偶双字节校验DEVSEL:设备选择STOP:停止数据传送TP_CLK TOUCH PAD CLOCK 触摸板时钟信号TP_DATA TOUCH PAD DATA 触摸板数据信号3S/4S#这个不知道65W/90W# 适配器功率识别信号SBPWR_EN 这个不知道是哪个电压开启信号TV_THERM# 过温信号EC_SPIDI/FWR# BIOS 数据输入信号EC_SPIDO/FRD# BIOS 数据输出信号EC_SPICLK BIOS 时钟同步信号EC_SPICS# BIOS 片选信号FSTCHG FAST CHARGE 快速充电?不确定BATT_GRN_LED# 电池绿色信号灯BATT_AMB_LED电池黄SE闪烁灯CAPS_LED 大小写信号灯PWR_LED 电源指示灯SYSON 主电压开启信号VR_ON CPU 核心供电开启信号ACIN 电源电压检测信号EC_RSMRST EC 复信信号EC_LID_OUT# 待机信号EC_PWROK PG 信号一般发给南桥BKOFF# 背光开启信号WL_OFF# 无线开启信号MEDIA_LED 音乐播放器快捷键SATA_LED# SATA 硬盘指示灯信号IDE_LED# IDE 硬盘指示信号EC_SMB_CK[2:1] EC 系统管理总线时钟EC_SMB_CK[2:1] EC 系统管理总线数据PM_SLP_S3# S3状态信号南桥发到EC的开关信号PM_SLP_S5# S5状态信号南桥发到EC的开关信号LID_SW# 待机信号PBTN_OUT# EC 发给南桥的开机信号FAN_SPEED1 风扇控制信号BT_ON# 蓝牙开启信号ON/OFF 来自开关按钮的开机信号'NUM_LED# 小键盘数字键信号PWR_SUSP_LED 待机指示灯信号D/C# 适配器检测信号Shutdown的简写关闭,SHDN IN应该就是关闭信号输入。

第十章 主板复位电路

第十章 主板复位电路

第十章 主板复位电路分析及故障检修
10.5 复位电路常见故障判断及解决方法 10.5.1 复位电路常见故障现象及原因 1、主板复位电路中常见故障现象 (1)主板诊断卡中的复位灯长亮。 (2)主板诊断卡中的复位灯不亮。 (3)CPU复位信号不正常。 (4)部分设备没有复位信号。 2、造成主板复位电路故障的原因 (1)复位开关(RESET)无高电平。 (2)无PG信号(电源第8脚到南桥的线路中有元器件损坏)。 (3)门电路芯片损坏。 (4)无时钟信号。 (5)南桥或北桥损坏。 (6)复位芯片损坏。 (7)CPU电压识别无效。
第十章 主板复位电路分析及故障检修
10.3 复位电路故障检修流程 主板上的复位电路出现故通常会造成整个主板都没 有复位信号。维修此类故障应从RESET开关和 电源的PG信号入手,检测线路中可能损坏的元 器件,图10-5位复位电路故障检修流程图。 10.4 复位电路故障检测点 主板复位电路中的易损坏元器件主要有: • 门电路芯片(74系列) • 南桥 • PG信号连接的三极管等
第十章 主板复位电路分析及故障检修
10.2 复位电路分析 复位信号是主板工作必需的三大信号之一(还有供 电和时钟信号),因此主板复位电路非常重要, 如果复位电路出现故障将导致主板无法开机。 10.2 .1 复位电路分类 根据复位信号的产生源和产生方式,可以将复位电 路分成自动复位电路和手动复位电路。 自动复位电路:主要在开机时使用。复位信号由 ATX电源的第8脚产生。 手动复位电路:主要用在主板运行出现意外时。复 位信号由复位10.2 复位电路分析 10.2 .3 复位电路工作原理 主板各个设备和模块的复位信号来源: (6)CPU的复位信号由北桥产生。 (7)I/O总线的复位信号由南桥直接供给,常 态为高电平(5V或3.3V),复位时为低电 平(0V)。 注意:在华硕主板中所有的复位信号通常由 一个单独的芯片产生,常见的信号是 AS97127,此芯片授控于南桥。

主板上的复位信号

主板上的复位信号

主板上的复位信号主板上的所有复位信号都是由芯片组产生,主要由南桥(内部有复位系统控制器)或复位发生器(74H系列芯片)产生,也就是说主板上所有的需要复位的设备和模块都由南桥来复位.南桥要想产生复位信号或者说南桥要想去复位其他的设备和模块,其首先要自身先复位或者说自身先有复位源.使南桥复位的或者说南桥的复位源是ATX电源的灰线(灰线常态为5V电平,工作后为恒定的5V,ATX电源的灰线也是PG 信号),或者是系统电源管理芯片发出的PG信号首先,电源启动后,由ATX电源发出电源正常信号PWRER OK即ATX PWRGD ,经反相器HCT14整形后,输出CLROFF信号,进入南桥82371,对其内部寄存器进行清零,同时输入与非门HC132.当电压达到额定值,且稳定以后,电压控制芯片发出VRMPWRGD信号,也输入VHC132,这两信号进入VHC132X 逻辑运算,输出信号,经HCT14整形后,由HCT14的PIN10输出给南桥,由于ATX电源的灰线在电源的工作瞬间会有一个延时的过程.此延时的过程是相当于黄线和红线而言,延时的时间是100~500ms.也就是说灰线在ATX电源的工作瞬间会有一个低电平到高电平变化的过程.也就是0~1变化的电平信号.此瞬间变化的0~1电平信号会直接或者间接的作用于南桥内的复位系统控制器,首先让南桥和北桥本身先复位.当南桥复位后,南桥内部的复位系统控制器会发出RSTDRV信号,把灰线5V信号进行分解处理形成ISARST , IDERSTDRV 对ISA插槽及IDE接口进行复位,发出PCIRST信号,对PCI插槽进行复位,CPU的复位信号由北桥产生,复位后主板开始工作.如果是电源管理器发出的PG信号,此信号在加电的瞬间也是一个0~1变化的跳变过程.此信号也会重复以上的动作,让南桥复位.南桥再发出其它复位信号(在笔记本电路中较为常用).在某些主板上CPU的PG 信号是由电源管理器的PG信号直接供给,还有的是由ATX 电源的灰线间接供给,通常主板上的复位电路由RESET开关来控制,此复位开关一端为低电平一端为高电平,低电平通常接地,高电平由红线和灰线间接供给,通常为3.3V,此复位键的某一端也会直接或间接作用于南桥内的复位系统控制器,当微机需要强行复位时,瞬间短接复位开关.在开关的高电平端会产生一个低电平信号,此信号会直接或者间接作用于南桥内的复位系统控制器,使南桥强行复位之后,南桥也会强行去复位其它的设备和模块,这样就达到一个强行复位的过程,也就是常说的冷启动.当按CTRL+ALT+DEL键进行热启动时,由371发出BIOSRST信号,在U18的PIN9处输入信号,.触发复位。

电脑主板复位电路工作分析1

电脑主板复位电路工作分析1

电脑主板开机电路工作原理分析复位电路的目的产生复位信号使主板及其他部件复位,进入初始化状态。

复位电路在主板的供电、时钟正常后才开始工作。

复位信号的产生复位信号主要由ATX电源的第8脚产生或由RESET(复位)开关产生。

其中ATX电源第8脚在开机后100-500ms会自动产生一个由低到高的电平信号,作为复位信号。

此信号经处理后,一般首先进入南桥芯片、BIOS芯片、时钟芯片、电源管理芯片,让南桥、BIOS电路、时钟电路、电源电路先复位。

在南桥复位后,其内部系统复位控制模块又产生各种不同的复位信号,这些复位信号再通过门电路芯片处理后产生足够强的信号,然后再分配给其他电路,使其复位。

在复位电路中,南桥内部的系统复位控制模块是整个复位电路的核心。

复位电路实际上就是对复位信号进行放大、传递的电路。

复位电路的分类根据主板复位信号的产生源和产生方式,可分为自动复位电路和手动复位电路。

复位电路的组成主板复位电路主要由ATX电源的第8脚、复位开关、74门电路、南桥、电阻、电容等元器件组成。

复位电路常见故障现象1.主板诊断卡的复位灯常亮。

2.主板诊断卡的复位灯不亮。

3.CPU复位信号不正常。

4.部分设备无复位信号。

故障原因1.复位开关无高电平。

2.无PG信号(ATX电源第8脚到南桥的线路中有元器件损坏)。

3.门电路损坏。

4.无时钟信号。

5.南桥或北桥损坏。

6.复位芯片(在华硕主板中,所有的复位信号通常由一个单独的芯片产生,常见型号为AS97127,此芯片受控于南桥芯片)损坏。

7.CPU电压识别无效。

复位电路易损元器件复位电路中的易损元器件主要有门电路芯片、南桥、PG信号连接的三极管等。

电源、时钟、复位是主板能正常工作的三大要素。

主板在电源、时钟都正常后,复位系统发出复位信号,主板各个部件在收到复位信号后,同步进入初始化状态。

如图1所示为复位电路的工作原理图,各个十板实现复位的电路不尽相同,但基本原理是一样的。

图1假设主板已经通电运行,当按下复位键时,就会产生一个跳变的触发信号,此信号经过A点进入74HC14门电路芯片,经过两次反相后(信号波形不变,只是进行电平转换),经过B点进入南桥芯片。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

RESET相關信號
• PWROK_3V: 此信號由SIO發出給南橋& 北橋. 通知主板電源已經正常供給.
RESET相關信號
• RSMRST#: (Resume Well Reset) 此信號由SIO發 出,用于通知南橋Standby電壓已經正常發出.
RESET相關信號
• ICH_PLTRST#: (Platform Reset) PLTRST# 用來復位Platform上的 設備(如: SIO, N, (G)MCH,IDE,TPM 等等). CONNOLLY機 種上次信號將會送給FWH, GMCH, SIO. 再經由SIO轉出 IDE_RESET#, PCIEERSET#和PCISLOTRESET#.
RESET相關信號
• PME# (PCI Power Management Event) PCI電源管理,PCI 設備可以驅動此信號讓系統從低電壓的S1-S5狀態下喚 醒. 此信號由一電阻pulled up to 3.3VSB.
RESET相關信號
• VRMPWRGD:(VRM Power Good) 此信號為 VCORE電源管理芯片發出, 以通知南橋CPU VCORE電壓已經穩定.
• Power OK/GD: Super I/O收到電源OK信號後,會進一步提供 POWER OK信號至SB&NB,最後由NB提供CPUPOWERGD至CPU.
主板上電時序
• Clock: 當主板Vcore電壓輸出後, Clock Generator開始工作,輸出主板各部 件需要之頻率.

Reset: 電壓&頻率產生後,主板及會有一個重置過程,初始化各Chip寄存器 值為Default.一般由SB最開始發出Reset信號.SB上有一SYS_RESET#信號, 拉低此信號後即會通知SB,完成重啟過程.
RESET相關信號
• CPURESET#: CPU復位信號, 由北橋送給CPU, 信號動作時將復位CPU至初始狀態,並且清除 Caches 寄存器.
RESET相關信號
• CODECRST#: AUDIO 芯片復位信號, 由南橋發 出為R_AZRST#經一電阻轉成CODECRST#供 給CODEC.
RESET相關信號
• RTCRST#: (RTC Reset) RTC復位信號, 當此信 號動作時,系統將復位RTC寄存器至初始狀態.
• NOTES:
– 除非Cleared CMOS, 當RTC電源OK後, 此信號必須保持高 電平. – 如果主板上RTC電 池漏裝或NG, RTCRST#信號必須 在RSMRST#之前 至high.
FWH(NI) F_ panel
GMCH CPURESET#
CPUPWRGD#
CPU
RST_BTN# ITP
CPU
HDBR#
ICH_PLTRST#
SLP_S
SLP_S
RSMRST#
PWROK_3V
3
4
#
#
GMCH
PIDE_PRST# PCIE_RST_SLOT# PWRGD_PS
IDE2
PCIEX1
主機板ReseRESET 信號分布 •RESET 相關信號介紹
主板上電時序
Power Supply
Power OK/GD
Clock Generator
Reset
POST
• Power Supply: 主板上電後,電源會提供出± 12V, ± 5V,+3.3V. 同時提 供電源OK信號(PWROK_PS)至 Super I/O .
KB/MS Event
LPC IO
PWUREQ#
Enable Gate
BCMRST#
LAN Chip
GPO_LAN_DISABLE# CODECRST#
PWR_BTN# ICH_PWRBTN# RTC_RST#
PME#
ICH_SYNC# VRMPRGD SYS_RESET#
CODEC
ICH7
ICH_PLTRST#
RESET相關信號
• SYSRESET#: (System Reset) 系統RESET信號, 當此信 號被拉低時系統將被直接Reset. 在被reset之前,系統將 會等待25ms ± 2ms 讓SMBus 空閒.
RESET相關信號
• HDBR#: (Debug Reset) 此信號用于處理器沒有Debug 工具的主板. DBR#是為了一些debug port interposer 在 系統診斷時能夠讓系統復位.
CPU
HDBR#
RESET相關信號
• RI#: (Ring indicate) 這是一個從modem輸入的信 號.此信號動作可以開啟一個喚醒事件.
RESET相關信號
• PWRBTN#: (Power Button) 電源按鈕, 如果系統處在睡 眠狀態,那麼按下此按鈕後將會喚醒系統(開機). 此信號 如果按下超過4S, 將會無條件進入S5狀態.
主板上電時序
• POST: Power On Self Test, 即主板開機自檢過程.主要任 務是用來測試安裝於主機板上的各種硬體,如偵測到有 硬體錯誤,即會依主機板廠商設計發出警示聲,或是產生 Post Error Code輸出至位址Port 80H
HA DMI HD LPC
RESET分布
ICH_PCIRST# RI#
POWER SUPPLY
PCIE_RST_SLOT# ATX_PSON#
Super I/O
PCI_RST_SLOT# PCI_RST_SLOT#
PCIEX16
PCI1
PCI2
RESET分布
CPURESET#
PWROK_3V
CPUPWRGD CPURESET#
GMCH
ICH_PLTRST# ICH_SYNC#
RESET相關信號
• ICH_PCIRST#: Secondary PCI Bus reset 信號. It is a logical OR of the primary interface PLTRST# signal and the state of the Secondary Bus Reset bit of the Bridge Control register (D30:F0:3Eh, bit6).
相关文档
最新文档
