科氏质量流量计介绍
科氏质量流量计介绍

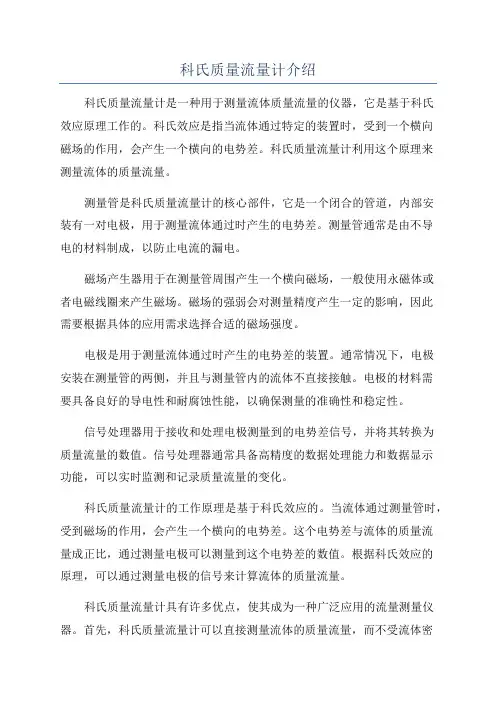

科氏质量流量计介绍科氏质量流量计是一种用于测量流体质量流量的仪器，它是基于科氏效应原理工作的。
科氏效应是指当流体通过特定的装置时，受到一个横向磁场的作用，会产生一个横向的电势差。
科氏质量流量计利用这个原理来测量流体的质量流量。
测量管是科氏质量流量计的核心部件，它是一个闭合的管道，内部安装有一对电极，用于测量流体通过时产生的电势差。
测量管通常是由不导电的材料制成，以防止电流的漏电。
磁场产生器用于在测量管周围产生一个横向磁场，一般使用永磁体或者电磁线圈来产生磁场。
磁场的强弱会对测量精度产生一定的影响，因此需要根据具体的应用需求选择合适的磁场强度。
电极是用于测量流体通过时产生的电势差的装置。
通常情况下，电极安装在测量管的两侧，并且与测量管内的流体不直接接触。
电极的材料需要具备良好的导电性和耐腐蚀性能，以确保测量的准确性和稳定性。
信号处理器用于接收和处理电极测量到的电势差信号，并将其转换为质量流量的数值。
信号处理器通常具备高精度的数据处理能力和数据显示功能，可以实时监测和记录质量流量的变化。
科氏质量流量计的工作原理是基于科氏效应的。
当流体通过测量管时，受到磁场的作用，会产生一个横向的电势差。
这个电势差与流体的质量流量成正比，通过测量电极可以测量到这个电势差的数值。
根据科氏效应的原理，可以通过测量电极的信号来计算流体的质量流量。
科氏质量流量计具有许多优点，使其成为一种广泛应用的流量测量仪器。
首先，科氏质量流量计可以直接测量流体的质量流量，而不受流体密度和温度的影响。
其次，科氏质量流量计具有高精度和稳定性，可以在各种工况下提供准确的测量结果。
此外，科氏质量流量计具有良好的可靠性和耐用性，可以在恶劣的工作环境下长时间使用。
科氏质量流量计广泛应用于化工、石油、能源、环保等行业中，用于测量各种液体和气体的质量流量。
例如，在石油工业中，科氏质量流量计可以用于测量原油、天然气等的质量流量，以提高生产过程的控制和优化。
科氏力质量流量计测量原理

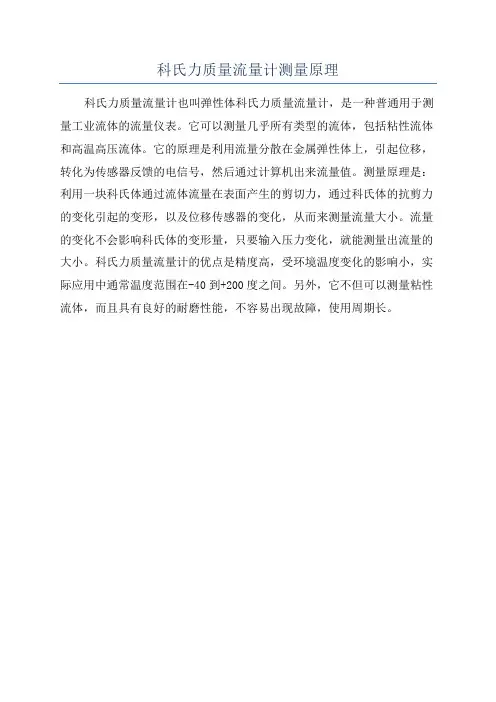

科氏力质量流量计测量原理
科氏力质量流量计也叫弹性体科氏力质量流量计，是一种普通用于测量工业流体的流量仪表。
它可以测量几乎所有类型的流体，包括粘性流体和高温高压流体。
它的原理是利用流量分散在金属弹性体上，引起位移，转化为传感器反馈的电信号，然后通过计算机出来流量值。
测量原理是：利用一块科氏体通过流体流量在表面产生的剪切力，通过科氏体的抗剪力的变化引起的变形，以及位移传感器的变化，从而来测量流量大小。
流量的变化不会影响科氏体的变形量，只要输入压力变化，就能测量出流量的大小。
科氏力质量流量计的优点是精度高，受环境温度变化的影响小，实际应用中通常温度范围在-40到+200度之间。
另外，它不但可以测量粘性流体，而且具有良好的耐磨性能，不容易出现故障，使用周期长。
科氏质量流量计介绍

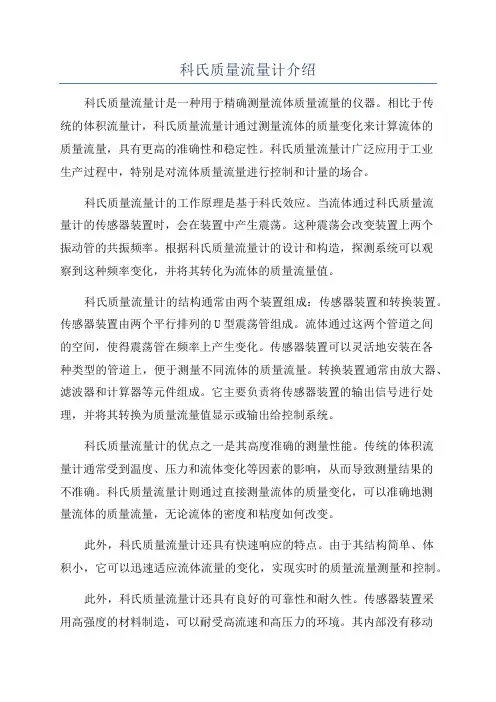

科氏质量流量计介绍科氏质量流量计是一种用于精确测量流体质量流量的仪器。
相比于传统的体积流量计，科氏质量流量计通过测量流体的质量变化来计算流体的质量流量，具有更高的准确性和稳定性。
科氏质量流量计广泛应用于工业生产过程中，特别是对流体质量流量进行控制和计量的场合。
科氏质量流量计的工作原理是基于科氏效应。
当流体通过科氏质量流量计的传感器装置时，会在装置中产生震荡。
这种震荡会改变装置上两个振动管的共振频率。
根据科氏质量流量计的设计和构造，探测系统可以观察到这种频率变化，并将其转化为流体的质量流量值。
科氏质量流量计的结构通常由两个装置组成：传感器装置和转换装置。
传感器装置由两个平行排列的U型震荡管组成。
流体通过这两个管道之间的空间，使得震荡管在频率上产生变化。
传感器装置可以灵活地安装在各种类型的管道上，便于测量不同流体的质量流量。
转换装置通常由放大器、滤波器和计算器等元件组成。
它主要负责将传感器装置的输出信号进行处理，并将其转换为质量流量值显示或输出给控制系统。
科氏质量流量计的优点之一是其高度准确的测量性能。
传统的体积流量计通常受到温度、压力和流体变化等因素的影响，从而导致测量结果的不准确。
科氏质量流量计则通过直接测量流体的质量变化，可以准确地测量流体的质量流量，无论流体的密度和粘度如何改变。
此外，科氏质量流量计还具有快速响应的特点。
由于其结构简单、体积小，它可以迅速适应流体流量的变化，实现实时的质量流量测量和控制。
此外，科氏质量流量计还具有良好的可靠性和耐久性。
传感器装置采用高强度的材料制造，可以耐受高流速和高压力的环境。
其内部没有移动部件，因此不易磨损或损坏。
这使得科氏质量流量计具有长寿命和高可靠性的特点，可以在恶劣的工作条件下稳定运行。
总的来说，科氏质量流量计是一种可以准确、快速地测量流体质量流量的仪器。
它具有高度准确的测量性能、快速响应、广泛的适用性和良好的可靠性等特点。
随着工业自动化水平的提高，科氏质量流量计在工业生产流程中的应用也越来越广泛。
科氏力质量流量计的原理及应用
科氏力质量流量计的原理及应用科氏力质量流量计简介科氏力质量流量计是一款高精度、高稳定性的流量计，它采用科氏效应，通过测量流体的动能和热能来计算流体质量流量，因此不需要校正密度等参数，适用于各种流体介质的计量。
科氏力质量流量计目前被广泛应用于石油、化工、电力、冶金、轻工、制药、食品、航空航天等行业。
科氏力质量流量计的原理科氏力质量流量计的核心原理是科氏效应，也称为焦耳-汤姆孙效应，它是一种在流体中产生的涡旋运动，将流体的动能和热能转换成压力。
科氏力质量流量计通过在流体管道内安装一个成对的科氏螺旋体，当流体通过时，科氏螺旋体会将流体分割成成对的螺旋流，由于科氏效应的作用，螺旋流会在周向生成压力差。
与此同时，流体的动能和热能被转换成压力，同时在叶轮上形成了一个旋转力矩。
流体质量流量可以通过爆炸式减压阀展开的压力波信号预测，在管道上安装的传感器可以测量叶轮的旋转速度，由此可以计算出流体的质量流量。
科氏力质量流量计的优点1.高精度性。
科氏力质量流量计可以高精度地测量流体的质量流量，其在低流速和高流速时都具有高稳定性和精度。
2.使用广泛。
科氏力质量流量计可以用于各种流体介质的计量，无需校正密度等参数，适用于各种流场形式。
3.自清洁性能。
科氏力质量流量计采用特殊的设计，使其具有自清洁性能，能够避免积存。
4.处理能力强。
科氏力质量流量计能够检测多种流体介质、高温、高压、酸性和碱性等环境下的流量，具有很好的适应性和处理能力。
5.维护简单。
科氏力质量流量计无动态零部件，无需要维护的对象，这减少了维护成本和时间。
科氏力质量流量计的应用1.石油和化工工业。
科氏力质量流量计对于石油和化工工业中的油、气等介质流量的测量非常有优势，能够大幅提高生产效率和产品质量。
2.电力、冶金、轻工、制药、食品行业。
科氏力质量流量计也适用于电力、冶金、轻工、制药、食品等行业应用，能够适应流量测量的多种应用场景。
3.研究领域。
科氏力质量流量计也被广泛应用于研究领域，例如地质固体流、气动力学、空气动力学等等。
科氏质量流量计信号处理方法探究

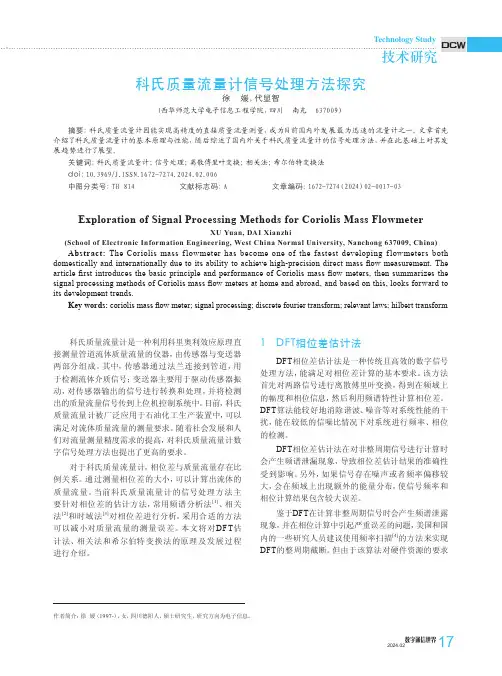

DCWTechnology Study技术研究17数字通信世界2024.02科氏质量流量计是一种利用科里奥利效应原理直接测量管道流体质量流量的仪器，由传感器与变送器两部分组成。
其中，传感器通过法兰连接到管道，用于检测流体介质信号；变送器主要用于驱动传感器振动，对传感器输出的信号进行转换和处理，并将检测出的质量流量信号传到上位机控制系统中。
目前，科氏质量流量计被广泛应用于石油化工生产装置中，可以满足对流体质量流量的测量要求。
随着社会发展和人们对流量测量精度需求的提高，对科氏质量流量计数字信号处理方法也提出了更高的要求。
对于科氏质量流量计，相位差与质量流量存在比例关系。
通过测量相位差的大小，可以计算出流体的质量流量。
当前科氏质量流量计的信号处理方法主要针对相位差的估计方法，常用频谱分析法[1]、相关法[2]和时域法[3]对相位差进行分析。
采用合适的方法可以减小对质量流量的测量误差。
本文将对DFT 估计法、相关法和希尔伯特变换法的原理及发展过程进行介绍。
1 DFT相位差估计法DFT 相位差估计法是一种传统且高效的数字信号处理方法，能满足对相位差计算的基本要求。
该方法首先对两路信号进行离散傅里叶变换，得到在频域上的幅度和相位信息，然后利用频谱特性计算相位差。
DFT 算法能较好地消除谐波、噪音等对系统性能的干扰，能在较低的信噪比情况下对系统进行频率、相位的检测。
DFT 相位差估计法在对非整周期信号进行计算时会产生频谱泄漏现象，导致相位差估计结果的准确性受到影响。
另外，如果信号存在噪声或者频率偏移较大，会在频域上出现额外的能量分布，使信号频率和相位计算结果包含较大误差。
鉴于DFT 在计算非整周期信号时会产生频谱泄露现象，并在相位计算中引起严重误差的问题，美国和国内的一些研究人员建议使用频率扫描[4]的方法来实现DFT 的整周期截断。
但由于该算法对硬件资源的要求科氏质量流量计信号处理方法探究徐 媛，代显智(西华师范大学电子信息工程学院，四川 南充 637009）摘要：科氏质量流量计因能实现高精度的直接质量流量测量，成为目前国内外发展最为迅速的流量计之一。
科氏力质量流量计测量管形状
科氏力质量流量计测量管形状
科氏力质量流量计是一种常用的流量测量仪表，它利用科氏力原理来测量流体的质量流量。
在科氏力质量流量计中，测量管的形状对于测量精度和稳定性起着至关重要的作用。
测量管的形状对流体的流动特性有着直接的影响。
一般来说，科氏力质量流量计的测量管是呈现一定的弯曲形状，这种形状有助于使流体在管内形成旋涡，从而增加科氏力的作用范围，提高测量的精度和稳定性。
此外，测量管的形状还需考虑流体的物理性质和流动状态。
例如，对于高粘度的流体，测量管的形状需要设计成能够减小阻力、降低流体流动的能量损失，从而提高测量的准确性。
另外，测量管的形状还需考虑流体的流速范围。
不同的流速范围需要不同的测量管形状来适应，以确保在不同流速下都能够保持测量的准确性和稳定性。
总之，科氏力质量流量计的测量管形状对于测量精度和稳定性
有着重要的影响。
合理的测量管形状设计能够有效地提高测量的准确性和稳定性，从而更好地满足工业生产对流量测量的需求。
科里奥利质量流量计介绍
科里奥利质量流量计科里奥利质量流量计（Coriolis Mass Flowmeter）简称科氏力流量计，是利用流体在振动管中流动时，将产生与质量流量成正比的科里奥利力的原理测量的。
由于它实现了真正意义上的高精度的直接流量测量，具有抗磨损、抗腐蚀、可测量多种介质及多个参数等诸多优点，现已在石油化工、制药、食品及其他工业过程中广泛应用。
科氏力质量流量计计量准确、稳定、可靠，在需要对流体进行精确计量或控制的场合选用较多，但其售价较高，在不需要精确计量及控制的场合一般选用其他质量流量计代替。
科氏力质量流量计对于液体和气体都可选用，但是在现场应用中，氢气流量的精确测量一般都选用热式质量流量计。
在我国，艾默生高准公司的科里奥利质量流量计已在兰州石化、安庆石化、新疆塔河油田、中国海洋石油等中低压天然气中的流量计量得到良好的应用。
2007年末，高准公司的科里奥利质量流量计，顺利通过了中国最权威的原油大流量计量站成都天然气流量分站（CVB）的天然气实流测试，测量精度达到0.5％，并具有良好的重复性。
1 科里奥利质量流量计的工作原理科氏力流量计由传感器和变送器两大部分组成。
其中传感器用于流量信号的检测，主要由分流器、测量管、驱动、检测线圈和驱动、检测磁钢构成，如图1所示。
变送器用于传感器的驱动和流量检测信号的转换、运算及流量显示、信号输出，变送器主要有电源、驱动、检测、显示等部分电路组成。
所有流量计都必须人为地建立一个旋转体系，以双“U”型测量管传感器为例，用电磁驱动的方法使“U”型测量管的回弯部分作周期性的微小振动。
这相当于使“U”型管绕一个固定轴（OO 轴）作周期性时上时下的旋转，其旋转方向周期性的变化，像钟摆一样运动。
“U”型管的出入口段被固定，这样就建立一个以“U”形管出入口段为固定轴的旋转体系。
传感器力学分析如图2所示。
当测量管向上振动但无流体流过时，运用右手螺旋法则，四指指向旋转方向，则大拇指指向的方向为外加驱动的圆频率ω。
龙口中隆 DMF-LK 系列科氏力质量流量计 使用说明书
使用说明书DMF-LK系列科氏力质量流量计龙口中隆计控设备有限公司目录第一章概述 (3)1.1工作原理： (4)1.2流量计的技术参数 (6)1.3流量计结构与外形尺寸 (9)1.3.1 变送器外形及机柜开孔尺寸图： (9)1.3.2传感器的外形尺寸图 (10)1.3.3技术性能指标 (13)1.3.4质量流量计的型号与选型 (15)第二章质量流量计的安装与调试 (15)2.1质量流量传感器的安装 (15)2.2传感器与变送器的接线 (18)2.3变送器的接线 (19)2.4仪表的通电和检查 (20)2.5 常见故障的维护 (20)第三章变送器的设置 (21)3.1功能设置 (21)3.1.1用户菜单密码 (21)3.1.2系统菜单密码 (21)3.1.3测量单位的选择 (21)3.1.4小数点位数的选择 (21)3.1.5电流输出的设置 (22)3.1.6频率输出的设置22 3.2仪表面板 (22)3.3 操作界面 (23)3.4 零点校准 (28)第四章防爆 (29)4.1防爆系统的原理 (29)4.2 防爆性能 (29)4.3 防爆性能试验 (29)附录:RS485通讯协议 (30)第一章概述DMF-LK系列质量流量计是根据科里奥利（Coriolis Force）原理，实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。
其结构是由传感器单元和变送器单元两部分组成。
仪表按本质安全防爆型的国家标准设计与制造，防爆标志为Exdib[ib]IIBT5科里奥利质量流量计能够直接测量流体的质量，具有高精度（0.1%~0.2%），应用范围广(可测量各种非牛顿流体、各种浆液、悬浮液、高粘度流体等)，安装要求低（对仪表的前后直管段要求不高），运行可靠、稳定，维修率低等特点。
本公司保留对该说明书内容修改的权利。
用户使用时以随机发货的说明书为准。
[键入文字]1.1工作原理 ：当一个位于以P 点为旋转中心做旋转运动的管子内的质点做朝向或远离旋转中心的运动时，将产生一贯性力，原理如图1:图1图中质量为δm 的质点以匀速v 围绕一个固定点P 并以角速度ω旋转的管道内移动时，这个质点将获得两个加速度分量：1. 法向加速度αr （向心加速度），其量值值等于ω2r ，方向朝向P 点； 2. 切向加速度αt （科里奥利加速度），其量值等于2ωv ，方向与αr 垂直。
科氏质量流量计原理
科氏质量流量计基本原理科氏质量流量计（Coriolis mass flowmeter）是一种通过测量流体的质量流量来确定流体体积流量的仪器。
它利用了科氏力的作用原理，能够实时测量出流体的质量流量并提供高精度的测量结果。
科氏质量流量计基本原理如下：1. 流体介质进入流量计流体介质通过流量计的进口进入流量计，流体流经振动管。
2. 振动管振动流体进入振动管后，振动管开始振动。
振动管通常是由一对共面的弯曲弹性管组成的。
这两个弯曲弹性管通过支撑结构固定在流量计中，使得它们可以在一个特定的频率和相位差下振动。
振动过程中，二者之间形成了相位差，且相对位移存在差异。
3. 科氏力产生当流过振动管的流体被加速时，流体分子会受到作用力，这个作用力被称为科氏力（Coriolis force）。
科氏力是由于流体相对于振动管的加速度产生的，它的大小与流体质量、流速和振动频率有关。
而且科氏力的方向垂直于振动管的平面，且垂直于振动管的振动方向。
4. 作用于振动管上的科氏力科氏力被施加在振动管上，导致了振动管的形变。
其中，入口侧的弯曲弹性管受到的科氏力较大，而出口侧的弯曲弹性管受到的科氏力较小。
这种科氏力对振动管产生了弯曲位移，使得振动管的振动变得非对称。
5. 振动管的振动分析流动情况会导致振动管的各部分产生相位差，根据振动管的振动状态可测得流体的质量流量。
流体介质的质量流量与振动管的振动频率、振动振幅和相位差之间具有一定的关系。
6. 相位差检测流量计通过检测振动管的相位差变化来确定流体介质的质量流量。
常用的检测方法包括光电检测、电容检测和霍尔效应检测等。
这些方法可以实时地监测振动管的振动状态，并将相位差转化为流体的质量流量。
7. 信号处理和输出流量计将相位差信号进行处理，转化为质量流量的测量结果，并输出给用户。
通常情况下，科氏质量流量计还可以提供温度、压力等相关参数的测量结果。
科氏质量流量计的基本原理就是利用了科氏力对振动管产生的影响来实现质量流量的测量。
E+H CNGmass 科氏力质量流量计技术资料
技术资料 CNGmass
科氏力质量流量计
Services
添加燃料应用场合中使用的流量计，无缝系统集成
应用
• 科氏力测量原理不受流体物理特性的影响(例如：粘度和密 度)
• 高压添加燃料应用场合中的压缩天然气(CNG)的精准测量
目录
CNGmass
文档信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 测量系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 测量变量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 量程比 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 报警信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 防爆(Ex)连接参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 小流量切除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 电气隔离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 通信规范参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 功率消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 电源故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 接线端子 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 电缆入口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 性能参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 参考操作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 最大测量误差 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 重复性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 响应时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 介质温度的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 介质压力的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 前后直管段 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 特殊安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 安装 Promass 100 安全栅 . . . . . . . . . . . . . . . . . . . . . . 14 环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 环境温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 储存温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 气候等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 抗冲击性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 抗振性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 电磁兼容性(EMC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 过程条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 介质温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Proline Promass 80A, 83A 科氏流量计说明书
TI00054D/28/zh/13.12技术资料Proline Promass 80A, 83A科氏力质量流量测量系统单管测量系统，用于极小流量的高精度测量应用根据科氏力测量原理，测量完全不受流体物理特性(例如：粘度和密度)的影响。
•加料和灌装过程中的极小流量的连续流量测量•高压和低压条件下的液体(例如：乳液、添加剂、食用香料、胰岛素)和气体的高精度测量•流体温度可达+ 200 °C (+ 392°F)•过程压力可达400 bar (5800 psi)防爆认证：•ATEX 、FM 、CSA 、TIIS 、IECEx 、NEPSI 食品行业/卫生型领域中认证：•3A 、FDA 、EHEDG与过程控制系统的连接接口：•HART 、PROFIBUS DP/PA 、基金会现场总线(FF)、MODBUS测量系统的安全性：•压力设备指令、SIL-2•充气连接或爆破片(可选)优势在不同过程条件下，Promass 系列流量计均可在测量过程中同时完成多个过程变量(质量、密度、温度)的测量。
Proline 系列变送器具有下列优点：•采用模块化结构设计和操作方法，变送器具有更高的测量效率•扩展软件包可提供批量控制和浓度测量功能，扩展了仪表的使用范围•变送器自带诊断和数据备份功能，有效提升了过程生产的质量Promass 系列传感器历经数100000次应用验证，具有下列优点：•一体式结构设计的多变量流量测量传感器•平衡单管测量系统，抗振性强•结构坚固，能有效抵消外部管路的压力•无需考虑前后直管段长度，安装简便Proline Promass 80A, 83A2Endress+Hauser目录功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3测量系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5测量变量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5量程比 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5输入信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6报警信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8负载 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8小流量切除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8电气隔离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8开关输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9测量单元的电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10分体式仪表的电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11电缆入口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11电缆规格(分体式仪表) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11功率消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12电源故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12性能参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13参考操作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13最大测量误差 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13重复性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14介质温度的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15介质压力的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15设计准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16前后直管段 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18连接电缆长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18系统压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19环境温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19储存温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19气候等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19抗冲击性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19抗振性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19CIP 清洗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19SIP 清洗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19电磁兼容性(EMC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19过程条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20介质温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20介质压力范围(标称压力) . . . . . . . . . . . . . . . . . . . . . . . . . . . 20爆破片(可选) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20限流值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20压损(公制(SI)单位) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21机械结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23设计及外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36材料负载曲线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37过程连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38人机界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39显示单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39语言组 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39远程操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39证书和认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40CE 认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40C-Tick 认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40防爆认证(Ex) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40卫生型认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40基金会现场总线(FF)认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40PROFIBUS DP/PA 认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40MODBUS 认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40其他标准和准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40压力设备指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41功能安全性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42文档资料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42注册商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43Proline Promass 80A, 83A功能与系统设计测量原理测量系统基于科氏力测量原理工作。
科氏质量流量计的原理及选型注意事项
工业生产现场环境复杂多变，并且客户所提供的相关数据参数不方便，这就需要厂家在进行质量流量计在选型工作方面格外重视。
本文将对科氏质量流量计原理进行简单阐述，并对选型过程中遇到的困难和问题进行描述，提出相应解决措施，为客户能够更好地使用科氏质量流量计提供帮助。
1 科氏质量流量计的原理科氏质量流量计由传感器和变送器两个部件所组成。
传感器首要是用于流量信号检测，变送器主要是用于传感器驱动以及转换信号输出。
流量管中带有温度电极，能够测量液体温度。
测量完成后输出的温度可以用在在线流量测量时,对测量管的温度补偿，并且可以作为独立温度信号输出。
2 质量流量计在选型过程中的注意事项按照实际工业现场情况和技术参数，在满足客户提出要求条件下，对成本节约进行全面考虑，选用适合实际情况的形状、材料、公称通径、公称压力和安装方法的质量流量计，选型过程中需要注意以下几个要点。
第一，介质方面。
质量流量器所测量介质不同，将会对质量流量计直径、精度和材料等方面产生影响。
首先考虑介质状态，介质状态分成气体、液体以及气液共存状态，会涉及到仪表精度要求和口径、流量管材质选择；其次还要注意精度，液体一在一般情况下为0.2%，气体在一般情况下是0.5%，最高情况下为0.1%。
第二，口径方面。
每个厂家在进行流量计口径设计时，都会进行相应的流量量程对应，在满足用户流量测量要求情况下，还要进一步进行介质粘度考虑。
这方面指标还涉及到质量流量计压损情况。
在特定情况下，还会选择大口径传感器，用来达到用户对压损的需求。
第三，材质方面。
这方面主要是考虑介质的抗腐蚀性，这就要求相关工作人员查询腐蚀手册，按照介质的性质选择相应的抗腐蚀材料，用来延长流量计的使用寿命。
这方面工作需要重视的指南只能作为参考，在实际工作中，一定要结合实际环境进行考虑。
流体的物理性质，如温度、浓度以及掺杂比例等变化，都有可能导致接液零件相容性改变。
材质的相同性的选择由最终用户掌握选择权。
科氏质量流量计的工作原理
科氏质量流量计的工作原理1. 什么是科氏质量流量计？你知道吗？科氏质量流量计可真是个聪明的小家伙！它能帮我们精准测量流体的质量流量，听起来是不是很厉害？简单来说，就是让我们知道有多少流体在某一时间内通过了管道。
想象一下，就像你喝饮料一样，流量计能告诉你，啊哈，今天喝了多少可乐！不管是水、油还是化学液体，科氏流量计都能派上用场，真是个万金油。
2. 工作原理2.1 振动的秘密那么，科氏质量流量计到底是怎么工作的呢？这就得提到它里面的一个“摇滚乐队”了！它的核心部分是两个弯管，这两个管子像是吃了兴奋剂一样，能够快速振动。
当流体通过这些弯管时，它们的振动就会受到影响。
想象一下，俩人一起走路，突然一个人推了另一个人一下，那感觉可就不一样了。
流体流过时，它们的质量和速度就会影响管子的振动情况。
2.2 力的变化当流体在管道里流动的时候，流体的质量会对振动产生作用力。
这个力会导致管子发生扭曲，咦，听起来好像有点复杂对吧？其实就是简单的物理现象！根据流体的流动速度和密度，这种扭曲的程度就能告诉我们流体的质量流量。
就像一条鱼在水里游泳，游得快了，水的波动就大，游得慢了，波动就小。
通过测量这些变化，科氏质量流量计能够准确地告诉你，流体的质量流量是多少。
3. 应用场景3.1 各行各业的好帮手科氏质量流量计可是个“全能战士”，在很多行业都有它的身影！在化工行业，它用来监测各种化学液体的流量，确保生产过程稳定；在食品行业，大家也能看到它的身影，保证每一滴牛奶都是经过精确测量的，放心喝就是了；甚至在制药行业，它也能确保药物的准确配比，真是个好帮手！3.2 优点和不足当然，科氏质量流量计也有它的优缺点。
优点嘛，准确性高、响应快、适用范围广，基本上可以应付各种复杂的流体情况。
缺点呢，可能价格有点小贵，而且对某些特定流体（比如含气泡的液体）就不太好使了。
不过，俗话说得好，“没有金刚钻，不揽瓷器活”，这也是没办法的事。
4. 结尾总之，科氏质量流量计真是个了不起的设备，凭借它那独特的工作原理，成为了流体测量领域的明星。
科氏力质量流量计的工作原理和典型结构特性
科氏力质量流量计的工作原理和典型结构特性中国计量研究院流量室李旭一、工作原理如图一所示，截取一根支管，流体在其内以速度V从A流向B，将此管置于以角速度ω旋转的系统中。
设旋转轴为X，与管的交点为O，由于管内流体质点在轴向以速度V、在径向以角速度ω运动，此时流体质点受到一个切向科氏力Fc。
这个力作用在测量管上,在O点两边方向相反，大小相同，为:δFc ＝2ωVδm因此，直接或间接测量在旋转管道中流动的流体所产生的科氏力就可以测得质量流量.这就是科里奥利质量流量计的基本原理。
图1 科里奥利力的形成图2 早期科氏力质量流量计二、结构早期设计的科氏力质量流量计的结构如图2所示.将在由流动流体的管道送入一旋转系统中，由安装在转轴上的扭矩传感器，来完成质量流量的测量。
这种流量计只是在试验室中进行了试制.在商品化产品设计中,通过测量系统旋转产生科氏力是不切合实际的，因而均采用使测量管振动的方式替代旋转运动。
以此同样实现科氏力对测量管的作用，并使得测量管在科氏力的作用下产生位移。
由于测量管的两端是固定的，而作用在测量管上各点的力是不同的，所引起的位移也各不相同，因此在测量管上形成一个附加的扭曲。
测量这个扭曲的过程在不同点上的相位差，就可得到流过测量管的流体的质量流量。
我们常见的测量管的形式有以下几种：S形测量管、U形测量管、双J形测量管、B形测量管、单直管形测量管、双直管形测量管、Ω形测量管、双环形测量管等，下面我们分别对其结构作一简单介绍。
1． S形测量管质量流量计如图3所示，这种流量计的测量系统由两根平行的S形测量管、驱动器和传感器组成.管的两端固定，管的中心部位装有驱动器，使管子振动。
在测量管对称位置上装有传感器，在这两点上测量振动管之间的相对位移。
质量流量与这两点测得的振荡频率的相位差成正比。
图3 S形质量流量计结构这种质量流量计的工作原理及工作过程，如图4所示.图4 无流动时位移传感器的输出当测量管中流体不流动时，两根测量管在驱动力作用下(作用在每根管子上的力大小相等、方向相反）作对称的等振幅运动.由于管子两端是固定的,在管子中间振幅最大，到两端逐渐减为零。
科氏质量流量计原理与现场问题分析报告
结构原理与现场问题分析
杨冬 2014年10月
目录
一、科氏质量流量计的组成结构 二、科氏质量流量计的工作原理 三、科氏质量流量计的优缺点 四、科氏质量流量计的安装使用与维护 五、科氏质量流量计的故障排除
流量检测
➢ 什么是流量？ 流体在单位时间内流过管道或设备某横截面处的数量称为流量。
缺点： 1、零点不稳定形成零点漂移，影响其精确度。 2、不能测量低密度介质和低压气体；液体中含气量超过某一 限制（按型号而异）会显着著影响测量值。 3、对外界振动干扰较为敏感，因而对流量传感器安装固定要 求较高 4、不能用于较大管径，目前尚局限于200mm以下 5、测量管内壁磨损腐蚀或沉积结垢会影响测量精确度 6、压力损失、重量、体积较大，价格昂贵
四、科氏质量流量计的安装使用与维护
安装要求： ✓ 测量液体时，外壳朝下，以避免测量管中积聚气体； ✓ 测量气体时，外壳朝上，以避免管中积聚液体； ✓ 测量浆液时，可以采用旗式安装。 ✓ 传感器两端避免扭曲/应力 ✓ 避免与振动管道连接，无法消除时两端需加金属软管。
四、科氏质量流量计的安装使用与维护
使用注意事项： （1）使用时应保证被测介质充满管道 （2）被测介质中不能有气液二相的流体 （3）避免强电磁场的干扰 （4）对批量控制一般设置小流量切除，常为量程的 0.05% （5）对正常操作压力波动在1MPa以上的建议增加设置压 力补偿参数
日常维护： （1）零点的检查与调整 （2）设置流量和密度校准系数 （3）过程变量、工况参数、报警的检查 （4）密封性能的检查 （5）周期检定和比对
五、科氏质量流量计的故障排除
排除故障的思路： 1、工艺原因（含气、气化、温度、压力、结垢） 2、安装原因（安装错误、接触不良、地线干扰） 3、设置原因（零点标定、参数设置） 4、外部原因（密封泄露、环境温度变化、振动） 5、硬件原因（驱动、测量线圈故障、测量电路故障）
科式质量流量计简介
按测量管形状分类
直形测量管的CMF不易积存气体及便于清洗。垂 直安装测量浆液时，固体颗粒不易在暂停运行时 沉积于测量管内。流量传感器尺寸小，重量轻。 但钢刚性大，管壁相对较薄，测量值受磨蚀腐蚀 影响大。 有些型号直形测量管仪表的激励频率较高，在 600 ～1200Hz之间（弯形测量管的激励频率仅 40 ～150Hz之间），不易受外界工业振动频率 的干扰。 近年国外原主张并生产弯曲形测量管的CMF制造 厂，亦竟相开发直形测量管CMF，它有日益增加 的趋势。
按测量管流动方向和工艺管道流动 方向布置方式分类
平行方式：测量管的布置使流体流动方向 和工艺管道流动方向平行 垂直方式：测量管的布置与工艺管垂直， 流量传感器整体不在工艺管道振动干扰作 用的平面内，抗管道振动干扰的能力强
分类
型号表示方式
公制通径 英制通径 额定流量
精度指标及表示方式
有些国内厂家使用（基本精度±零点稳定 性） 更常用的方式， （基本精度）（≥） （基 本精度±零点稳定性）
流体工况或物性参量对流量测量的 影响
温度影响 压力影响 密度影响 粘度影响
温度影响
介质温度或环境温度变化会改变测量振动 管的杨氏模量 影响零漂的结构等各种因素 杨氏模量的温度系数可通过补偿减少其影 响；零漂影响由于是受振动管几何形状和 结构件的非对称性所形成，因此难以减小 消除
压力影响
液体静压增大会使测量振动管绷紧，产生一个负 向偏差 压力影响量取决于测量管管径、壁厚和形状 小口径仪表由于壁厚管径比大，影响量小；大口 径仪表则壁厚管径比小，影响量大 校准时压力0.2MPa为基准，CMF100型仪表 （口径25mm）压力影响量为-0.03% R/MPa， CMF200型（口径40/50mm）为0.12%R/MPa；D系列较大，D300型（口径 80/100mm）为-1.35%MPa， D600（口径 150/200mm）为-0.75%MPa
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防爆性能 防护等级 重量（Kg）
Ex ia II C/ II B T1~T6 Gb IP67 6.7~13.7
Ex dib II BT5 IP67 11~80
典型的测量管管型图
3.选型
选型原则 （1） 根据被测流体的类型选择流量计的结构 （2） 安全性原则 （3） 流量范围 （4） 准确度 （5） 压力损失 （6） 其他性能因素 （7） 性能价格比
3.选型
选型方法 科里奥利质量流量计的选型方法具体方法 与步骤： （1） 填写工艺操作条件 a、流体名称及性质 b、流体状态（液态、气态、浆液或其他形式） c、工艺状况下的流量（最大、常用、最小值） d、工艺状况下的压力（最高、常用、最低值） e、工艺状况下的温度（最高、常用、最低值）
传感器推荐安装方向
液体
流量管朝下 气体 流量管朝上 浆液
同样可用于液体或气体 , 或者当要求自排空时. 将液体或 浆液向上打 (如图示). 将气体向下打.
对于小口径 ELITE 传感器, 当用于浆液时 也推荐流量管朝上.
旗式
传感器管道安装的建议
流向
下游阀 弯头
• 避免扭曲/弯曲应力 • 下游阀用于调零 • 弯头避免冷凝水进入接线盒 • 传感器和变送器之间最长电缆限制1000 ft (300 m)
1.基本介绍-为什么要测量质量流量
温度/ 压力 体积 1 体积 2 质量 1 = 质量 2
质量 1 体积 1
质量 2 体积 2
1.基本介绍-直接测量
非连续的，直接测量
连续的，间接测量
mi
V = 体积流量 r = 密度 m = 质量流量 m = S mi m=V•r
• •
•
•
1.基本介绍-优点
1.基本介绍-量低密度介质和低压气体；液体中含气量超过某一限制（按 型号而异）会显著影响测量值。 对外界振动干扰较为敏感，为防止管道振动影响，大部分型号CMF的流 量传感器安装固定要求较高。 不能用于较大管径，目前尚局限于400mm以下。 压力损失较大。 价格昂贵。
检测线圈
热电阻 (RTD) 变送器对检测线圈传输 来的信号进行处理
流量管 连接管线
2.原理/结构-工作原理
在双管型质量流量计当中， 入口处的分流管把流入的介质 均等地一分为二，送到两根测 量管中，这样保证了100%的介 质流经测量管。
两根测量管由于驱动线圈的 作用，产生以支点为轴的相对 震动。当测量管中有流量时， 产生如图所示的科里奥利现象 。
处弗洛truflow
AMF DN8，DN15，DN20， DN25，DN80 0.15，0.2，0.5，1.0 0.075%，0.1%，0.25% ，o.5% ±0.001 4，6，10，25 304，304L，316， 316L，哈氏合金 Modbus/RS-485，脉冲
高准micro Motion
Fc = -2m * v *w
2.原理/结构-质点在测量管中的运动
v1
m
v2
仪表以一定的角速度振动 w 管进口处:
由于质点要保持原来的状态，在运动过程中受科氏力作 用在测量管上。
该力阻止测量管的运动。
管出口处: 同进口处，方向相反。
2.原理/结构-工作原理
驱动线圈
连接传感器和变送 器，提供电源，信 号通讯
科氏质量流量计（CMF ）介绍
1、基本介绍 2、原理/结构 3、选型 4、安装 5、在LNG行业应用的比较
1.基本介绍-概念
质量流量计是对被测介质的流量进行 连续测量，测量结果是以公斤或吨等重量 工程单位显示出来的流量仪表。
1.基本介绍-分类
1、间接式质量流量计 （1） 压力温度补偿式差压流量计 （2） 压力温度补偿式体积流量计 2、直接式质量流量计 （1） 热式质量流量计（TMF） a、 托马斯流量计 b、 边界层流量计 c、 旁路管流量计 （2） 冲量式质量流量计（冲板） （3） 差压式质量流量计（孔板+定流量泵） （4） 双涡轮式质量流量计 （5） 科里奥利式
直接测量质量流量，有很高的测量精确度。
可测量流体范围广泛，包括高粘度液体、含有固形物的浆液、含有 微量气体的液体、有足够密度的中高压气体。 测量管的振幅小，可视作非活动件，测量管路内无阻碍件和活动件。 对流体流速分布不敏感，因而无上下游直管段要求。
不受介质特性的影响。
可做多参数测量，如同期测量密度，密度，温度和粘度、溶液中溶质所含的 浓度。
2.原理/结构-科里奥利力
2.原理/结构-科里奥利力
U‘ ‘‘ v m F
w = 角速度
v= F= 径向速度 科氏力
U‘ ‘
v m F
U‘ m F
v
u = 切线速度
Fc = -2m * v *w
2.原理/结构-科里奥利力
V=0
震动
Fc
V>0
m =
w =
质点
角速度
Fc
v = 径向速度
Fc =科里奥利力
1）设置脉动衰减器， 2）设置振动衰减器或柔性连接管， 3）特殊的流量传感器的夹装固定设备，等等。
4.安装-防止质量流量计间相互影响
同一型号两台质量流量计串联安装，或多台质量流量计接近地并行（或并联） 安装，尤其装在同一支撑台架时，测量管振动会使各质量流量计间相互影响， 产生干扰而引起异常振动，严重时使仪表无法工作。安装时应采取防范措施， 如： 向制造厂提出错开接近仪表的共振频率值； 拉开流量传感器距离，不设置在同一台架上，独立设置支撑架； 流量传感器异方向安装； 流量传感器间设置防振材料隔离等方法。
2.原理/结构-工作原理
在每个流量管上，均有一组 磁铁 / 线圈组，我们称之为 入口检测线圈和出口检测线 圈。由于相对振动，线圈在 磁铁的磁场做切割磁力线的 运动，在内部回路产生交流 电信号。该信号能准确地反 映线圈组间的相对位移和相 对速度。通过监测该交流信 号，我们可判断测量管的运 行状态。
2.原理/结构-测量管的典型结构
Ex ib IIC T1–T5 IP67 7，8
5.比较：E+H、艾默生、处弗洛科氏质量流量计 在LNG/LGP/CNG上的应用
比较项
产品系列 通径 准确度等级 重复性 密度（g/cm3） 最高工作压力（ MPa） 接液材质 输出接口
E+H
LGPmass，LNGmass， CNGmass DN8，DN15，DN25， DN40 0.1 0.1% ±0.001 10 316L Modbus/RS-485，脉冲 ，报警输出
为使调零时没有流动，质量流量计上下游
设置截止阀，并保证无泄漏。
控制阀应装在质量流量计下游，质量流量 计保持尽可能高的静压，以防止发生气蚀和 闪蒸。
4.安装-脉动和振动
为不使流程中发生的和外部的机械振动，应向制造厂询
问所提供质量流量计的共振频率范围，亦可向制造厂提供现场
振动状况咨询是否需要采取下列措施，如:
3.选型-选何种形状的传感器
U型测量管：由于灵敏度更高，零 点稳定性更好所以量程比更宽；同样 口径下流速低也能满足精度－－这对 易汽化的介质尤为重要。
单直管：直管易受温度及压力影响， 实际现场使用精度较难达到标定值， 故不推荐用于贸易计量。
4.安装-理想安装方式
4.安装-截止阀和控制阀的安装
3.选型
f、 工艺状况下的密度范围 g、工艺状况下的粘度范围 h、工艺管道管径 i、 允许测量误差 j、 允许压力损失 k、 允许最大流速
3.选型
（2） 器型号 （3） （4） （5） （6） 根据工艺条件，对照技术指标，预选传感
计算流量传感器的压力损失 计算传感器测量管内的介质流速 计算测量准确度 变送器及二次仪表的选型
