110kv变电站电气设计论文说明
(完整版)110kV变电站设计毕业设计(论文)
110kV变电站设计摘要本次毕业设计以110kV 变电站为主要设计对象，该110kV变电站是地区重要变电站，是电力系统110kV电压等级的重要部分。
该变电站设有2 台主变压器，站内主接线分为110kV、35 kV、和10 kV 三个电压等级。
本设计的第一章为绪论，主要阐述了变电站在电力系统中的地位。
设计变电站的原则和目的以及变电站的基本情况。
第二章是负荷计算及变压器的选择，根据已知变电站的负荷资料对变电站进行负荷计算。
通过得出的负荷确定了主变的容量和台数、主变的型式及主变阻抗。
第三章是变电站电气主接线的设计，分别通过对110kV、35kV、10kV侧电气主接线的拟定，选择出最稳定可靠的接线方式。
第四章是短流计算，首先确定短路点，计算各元件的电抗，然后对各短路点分别进行计算，得出各短路点的短路电流。
第五章是电气设备的选择，电气设备包括母线、断路器、隔离开关、电流和电压互感器、熔断器。
第六章是配电装置，主要对变电站的配电装置进行设计。
通过对110kV变电站设计，使我对电气工程及其自动化专业的主干课程有一个较为全面，系统的掌握，增强了理论联系实际的能力，提高了工程意识，锻炼了我独立分析和解决电力工程设计问题的能力。
关键词：电气主接线短路计算电气设备AbstractThis graduation project take the 110kV transformer substation as the main design object, this 110kV transformer substation is the local important transformer substation, is the electrical power system 110kV voltage rank important part. This transformer substation is equipped with 2 main transformers, in the station the first chapter is an introduction, mainly elaborated the transformer substation in electrical power system status. Designs the transformer substation the principle and the goal as well as the transformer substation basic situation. Second chapter is shoulders the computation and the transformer choice, carries on the load computation according to the known transformer substation load material to the transformer substation. Through the load which obtains , the winding wiring way, the accent press the way and the electricity , separately through to 110kV, 35kV, 10kV side electricity , first determined short-circuits the spot, calculates various parts reactance, then to respectively short-circuits separately to carry on the computation, obtains respectively short-circuits the short-circuit current. Fifthchapter is the electrical equipment choice, the electrical equipment including the generatrix, the circuit breaker, the isolator, the electric current and the voltage transformer, the fuse. Sixth chapter is the power distribution equipment, mainly carries on the design to the transformer substation power distribution equipment. Seventh chapter is anti-radar with the earth, this chapter the choice to the arrester, as well as design, causes me electric power project design question ability.Key words: The electrical Electrical equipment目录1 绪论 (3)1.1变电站设计的原因和目的以及原则 (3)1.2变电站的基本情况 (3)1.2.1 原始资料 (3)1.2.2 所选地址及环境 (4)2 负荷计算及变压器选择 (5)2.1负荷计算 (5)2.1.1 负荷资料 (5)2.1.2 负荷计算 (5)2.2主变的选择 (7)2.2.1 主变压器容量和台数的确定： (7)2.2.2 主变压器型式的确定： (7)2.2.3 主变压器阻抗的选择： (8)2.3站用变压器的选择 (9)2.3.1 站用变台数的确定： (9)2.3.2 站用变的容量确定： (9)2.4无功补偿 (10)2.4.1 补偿作用 (10)2.4.2 无功补偿容量及电容器接线方式 (10)3 变电站主接线形式 (12)3.1变电站主接线的要求及原则 (12)3.1.1 设计要求 (12)3.1.2 设计原则 (13)3.2变电站主接线形式的选取 (14)3.2.1 110kV 侧主接线方案选取 (14)3.2.2 35kV侧主接线方案选取 (17)3.2.3 10kV 侧主接线方案选取 (18)4 短路电流的计算 (21)4.1短路电流计算的目的 (21)4.2短路电流计算 (21)4.2.1 各元件电抗计算及等值电路图 (21)4.2.2 110kV母线侧短路电流的计算： (23)4.2.3 35kV母线侧短路电流的计算 (24)4.2.4 10kV母线侧短路电流的计算 (25)5 电气设备的选择 (27)5.1电气设备选择的一般原则 (27)5.2载流导体的选择 (27)5.3断路器和隔离开关的选择 (30)5.4电流互感器的选择 (35)5.5电压互感器的选择 (38)5.6高压熔断器选择 (39)6 配电装置 (41)6.1配电装置概述 (41)6.2变电站各电压等级采用的配电装置 (41)6.2.1 110kV配电装置 (41)6.2.2 35kV～10kV配电装置 (42)总结 (43)致谢 (44)参考资料 (45)1 绪论变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
110kV变电站设计（毕业设计_毕业论文）
110kV变电站设计（毕业设计_毕业论⽂）题⽬：110kV变电站设计专业班级l 学⽣姓名学号摘要随着经济的发展和现代⼯业建设的迅速崛起，供电系统的设计越来越全⾯、系统，⼯⼚⽤电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也⽇益提⾼，因此对供电设计也有了更⾼、更完善的要求。
设计是否合理，不仅直接影响基建投资、运⾏费⽤和有⾊⾦属的消耗量，也会反映在供电的可靠性和安全⽣产⽅⾯，它和企业的经济效益、设备⼈⾝安全密切相关。
变电站是电⼒系统的⼀个重要组成部分，由电器设备及配电⽹络按⼀定的接线⽅式所构成，他从电⼒系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每⼀个⽤电设备的转设场所。
作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电⼒系统、现代化⼯业⽣产和社会⽣活的发展趋势。
随着计算机技术、现代通讯和⽹络技术的发展，为⽬前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。
随着电⼒技术⾼新化、复杂化的迅速发展，电⼒系统在从发电到供电的所有领域中，通过新技术的使⽤，都在不断的发⽣变化。
变电所作为电⼒系统中⼀个关键的环节也同样在新技术领域得到了充分的发展。
[关键词]变电站输电系统配电系统⾼压⽹络补偿装置AbstractAlong with the economic development and the modern industry developments of quick rising, the design of the power supply system become more and more completely and system. Because the quickly increase electricity of factories, it also increases seriously to the dependable index of the economic condition, power supply in quantity. Therefore they need the higher and more perfect request to the power supply. Whether Design reasonable, not only affect directly the base investment and circulate the expenses with have the metal depletion in colour metal, but also will reflect the dependable in power supply and the safe in many facts. In a word, it is close with the economic performance and the safety of the people.The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. As an important part of power’s transport and control, the transformer substation must change the mode of the traditional design and control, then can adapt to the modern electric power system, the development of modern industry and the of trend of the society life.Along with the high and quick development of electric power technique, electric power system then can change from the generate of the electricity to the supply the power.[key words] substation transmission system distributionhigh voltage network correction equipment.⽬录第1章原始资料及其分析 (3)1原始资料 (3)2原始资料分析 (4)第2章负荷分析 (5)第3章变压器的选择 (8)第4章电⽓主接线 (10)第5章短路电流的计算 (13)1短路电流计算的⽬的和条件 (13)2短路电流的计算步骤和计算结果 (14)第6章配电装置及电⽓设备的配置与选择 (17)1 导体和电⽓设备选择的⼀般条件 (17)2 设备的选择 (17)3 ⾼压配电装置的配置 (18)第7章⼆次回路部分 (21)1 测量仪表的配置 (21)2 继电保护的配置 (21)第8章所⽤电的设计 (27)第9章防雷保护 (39)结束语 (41)致谢 (42)参考⽂献 (43)附录⼀：⼀次接线图附录⼆：10KV配电装置接线图绪论电⼒⼯业是国民经济的⼀项基础⼯业和国民经济发展的先⾏⼯业，它是⼀种将煤、⽯油、天然⽓、⽔能、核能、风能等⼀次能源转换成电能这个⼆次能源的⼯业，它为国民经济的其他各部门快速、稳定发展提供⾜够的动⼒，其发展⽔平是反映国家经济发展⽔平的重要标志。
110kv变电站电气部分方案设计
110kv变电站电气部分方案设计摘要本文对一座110kv变电站的电气部分方案设计进行研究和分析，主要包括220kv母线进线、变压器、配电柜、高低压开关柜、保护及控制系统等方面的内容。
首先，对该变电站电气设计的背景和需求进行介绍，随后，对各个电气设备进行详细的设计和分析，并给出具体的参数配置和技术指标。
最后，对变电站电气部分方案进行总体评价和改进建议，以期提高该变电站的安全性、可靠性和经济性。
关键词：变电站；110kv；电气设计；方案分析。
AbstractThis paper studies and analyzes the electrical part of a 110kv substation design, including 220kv busbar incoming line, transformer, distribution cabinet, high and low voltage switchgear, protection and control system etc. Firstly, the background and requirements of the electrical design of the substation are introduced. Then, the design and analysis of each electrical equipment are detailed and specific parameter configurations and technical indicators are given. Finally,the overall evaluation of the electrical part of thesubstation design is made and improvement suggestions aregiven in order to improve the safety, reliability and economy of the substation.Keywords: substation, 110kv, electrical design, scheme analysis.介绍变电站作为电力系统中的重要环节，其电气设备的设计和运行状态直接关系到电力系统的安全、可靠和经济运行。
110KV变电所电气一次部分设计论文
. . ..毕业论文系（部）：水利水电工程系专业班级：10秋姓名：小龙学号：54目录毕业设计计算书2第一篇 110KV变电所电气一次部分设计2第一章负荷资料21.1、工程概况：21.2、气候条件2第二章变电站主变压器的选择32.1设计原则32.2主变容量与台数选择32.2.1 选择计算32.2.2.相数选择4绕组数量和连接方式的选择42.2.4 主变阻抗和调压方式选择42.2.5 容量比52.2.6 冷却方式52.2.7 电压级选择5全绝缘，半绝缘问题5. 资第三章电气主接线设计53.1电气主接线5电气主接线设计的基本要求5各电压级主接线型式选择63.2所用电设计7所用变电源数量及容量的确定73.2.2 所用电源引接方式83.3变压器中性点接地方式和中性点设计[4]83.4无功补偿设计8无功补偿的意义8无功补偿装置的容量确定8并联电容器装置的分组与接线9单台电容器容量与台数的确定9计算9第四章线路及变压器回路电流IFma*第五章短路电流计算95.1短路计算目的95.2短路电流计算的一般规定95.3短路电流的计算方法10第六章电气设备的选择与校验116.1本次设计中电器选择的主要任务11导体和绝缘子11电器设备116.2选择导体和电器的一般原则116.3 开关电器选择116.3.1 断路器型式选择116.3.2 隔离开关的选择原则126.3.3 电压互感器的选择原则12电流互感器选择原则126.4电气设备的选择12第二篇**巴楚县110kV变电所二次设计部分设计21第七章概述217.1 继电保护装置的作用[9]217.2电力系统对继电保护的基本要求[10]217.3 保护整定时应考虑的问题22选择保护配置及构成方案时的基本原则227.3.2 系统运行方式的确定227.3.3 短路点的确定22第八章**巴楚县110kV变电所保护配置方案设计238.1主变压器保护配置方案的设计23第九章变压器差动保护整定与计算239．1差动保护保护围239．2 变压器保护的整定计算[11]239．2．1确定保护的动作电流239．2．2 确定保护的二动作电流和差动线圈匝数249．2．3非基本侧工作线圈和平衡线圈匝数选择24 总结24参考文献25致25毕业设计计算书第一篇 110KV变电所电气一次部分设计第一章负荷资料1.1、工程概况：随着改革开放政策的深放，城市化发展，各工商业用电也在不断的增长。
110KV终端变电站(电气部分)设计说明

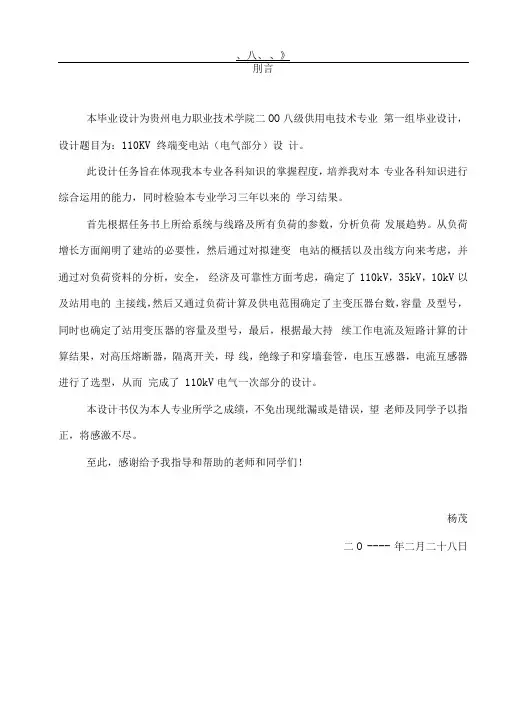

、八、、》刖言本毕业设计为贵州电力职业技术学院二OO八级供用电技术专业第一组毕业设计，设计题目为：110KV 终端变电站（电气部分）设计。
此设计任务旨在体现我本专业各科知识的掌握程度，培养我对本专业各科知识进行综合运用的能力，同时检验本专业学习三年以来的学习结果。
首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。
从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV，35kV，10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器，电流互感器进行了选型，从而完成了110kV电气一次部分的设计。
本设计书仅为本人专业所学之成绩，不免出现纰漏或是错误，望老师及同学予以指正，将感激不尽。
至此，感谢给予我指导和帮助的老师和同学们！杨茂二O ---- 年二月二十八日第一章负荷计算及变压器选择1.1变电所位置分析1.2负荷计算1.3主变压器的选择第二章电气主接线设计2.1电气主接线的设计原则2.2设计方案进行比较第三章短路电流计算3.1短路电流计算的目的3.2短路电流计算过程第四章电气设备及母线的选择4.1选择电气设备和母线的主要技术条件4.2断路器，隔离开关的选择原则4.3110KV 母线,断路器，隔离开关的选择4.435KV母线,断路器，隔离开关的选择4.510KV 母线，断路器，隔离开关的选择第五章继电保护设计及整定5.1主变压器保护规划与整定5.2母线保护第六章防雷保护和接地装置6.1变电所的防雷设计原则6.2变电所的主要防雷设计参考文献第一章负荷计算及变压器选择1.1变电所位置分析变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
110kV变电站电气部分设计毕业论文设计
110kV变电站电气部分设计第一篇：毕业设计说明书第一章变电站总体分析第一节变电站的基本知识一.变电站的定义变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用，是进行电压变换以及电能接受和分配的场所。
二.变电站的分类1、根据变电站的性质可分为升压和降压变电站（1）升压变电站是将发电厂发出的电能进行升压处理，便于大功率和远距离输送。
（2）降压变电站是对电力系统的高电压进行降压处理，以便电气设备的使用。
2、变电所根据变电站在系统中的地位，可分为枢纽变电站、区域变电站和用户变电站（1）枢纽变电所。
位于电力系统的枢纽点，连接电力系统高压和中压的几个部分，汇集多个电源，电压为330～500KV的变电所，称为枢纽变电所。
全所停电后，将引起系统解列，甚至出现瘫痪。
（2）中间变电所。
高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2～3个电源，电压为220～330KV，同时又降压供当地用电，这样的变电所起中间环节的作用，所以叫中间变电所。
全所停电后，将引起区域电网解列。
（3）地区变电所。
高压侧一般为110～220KV，向地区用户供电为主的变电所，这是一个地区或城市的主要变电所。
全所停电后，仅使该地区中供电停电。
（4）终端变电所。
在输电线路的终端，接近负荷点，高压侧电压为110KV，经降压后直接向用户供电的变电所，即为终端变电所。
全所停电后，只是用户受到损失。
第二节所设计变电站的总体分析变电站电气一次部分的设计主要包含：负荷的分析计算、变压器的选型、主接线的设计、无功补偿、短路电流的计算、电气设备的选型和校验、母线的选择和校验等有关知识。
因此，变电站的总体分析也应该从这几个方面着手。
1、由待设计变电站的建设性质和规模可知，所设计变电站主要是为了满足某铁矿生产生活的发展需要,是一个110/10kv降压变电站,也是一个地区性变电站，并且只有两个电压等级，因此，主变压器可选用双绕组型的。
110kv变电站电气一次部分设计毕业论文
摘要本设计是针对“ZYA市新建110KV变电站”一次设计的要求，对电力系统及变电所的具体情况进行了分析与说明，对主变压器和主接线进行了设计与选择，并进行了短路电流的计算，根据所求的结果和已知的数据确定了母线、母线引下线、断路器、隔离开关、绝缘子、避雷器等必需的电气设备,且对变电所进行了防雷设计。
根据变电所给定的负荷,我们不难对主变进行选择，并用一级和二级负荷对其容量的选择进行校验，根据远景与近景负荷的比较确定一期工程主变的台数.电气主接线的设计是变电站电气设计的主体，在设计中应以任务书为依据，以国家经济建设的方针、政策、技术规定、标准为保证供电可靠、调度灵准绳,结合工程实际情况在活、满足各项技术要求的前提下兼顾运行、维护方便,尽可能的节省投资。
导体和电气设备的选择是电气设计的主要内容之一，电力系统中各种电气设备的作用和工作条件不一样,具体选择的方法也不完全相同，但对它们都有一致的要求，电气设备要能可靠的工作，必须按正常工作条件进行选择，并按短路状态来校验热稳定和动稳定。
配电装置是根据电气主接线的连接方式，由开关电器、保护和测量电器，母线和必要的辅助设备组建而成的总体装置.以本设计来看110KV宜采用室外形式，35KV和10KV宜采用室内形式。
为了预防和限制雷电的危害性，变电站中还应采用防雷措施和防雷保护装置.关键词：断路器隔离开关配电装置避雷器AbstractThis design aims at the request which "WH the city newly built 110KV transformer substation” time designs, has carried on the analysis and the explanation to the electrical power system and the transformer substation special details, has carried on the design and the choice to the main transformer and the host wiring，and has carried on the short-circuit current computation，according to result and known data determination generator, generator download，circuit breaker，isolator, insulator, and so on which asks essential electrical equipment，also has carried on the anti-radar design to the transformer substation。
毕业设计110千伏变电站电气部分的设计
摘要电力配电站是由一系列设备组成的电力系统，电能在其中转换、分配、联络、变压、转换。
一个配电站包括各类设备：变压器、断路器、负荷开关、母线、电流互感器、电压互感器等。
配电站是一种综合设施，它可以从分支输电网到初级配电网对电压进行切换和调节。
最重要的是，由于配电站的存在，一部分配电站设备的损坏，或一条通向配电站的电缆切断，都不会引起全局的供电故障。
本文是对10千伏变电站电气部分的设计。
在设计中，我们运用经济及技术比较的方法来确定变电站的电气主接线，运用短路电流实用计算法来进行短路电流计算。
通过查阅设计手册和技术规程对主要设备和导体以及电气总平面布置和高压配电装置进行了设计和选择。
该变压室设有2台主变压器，采用单母线结构及单母线分段的结构。
进行了电气主接线图形式的论证、短路电流计算、主要电气设备选择及校验（包括断路器、负荷开关、隔离开关、电流互感器、电压互感器），同时介绍了继电保护的设计整定等相关方面的知识。
关键词：10KV变配电站短路电流变压器继电保护ABSTRACTThe electric power substation is an assembly of equipment in an electric power system through which electrical energy is passed for transmission, distribution, interconnection, transformation, or switching. A substation includes a variety of equipment: transformers, circuit breakers, load break switch, bus-bars, current transformers, potential transformers, and so on.The distribution substation is an assemblage of equipment for purpose of switching, changing, and regulating the voltage from subtranmission to distribution. More important substations are designed so that the failure of a piece of equipment in the substation or one of the subtranmission lines to the substation will not cause an interruption of power to the load.This paper introduces the design of main electricity system about the 10KV substation，and return fish-eye an electricity lord to connect the line diagram to take into the elucidation at the same time. We utilize the means of economy and technology comparing to select main electricity connect of the 10KV substation, and compute short current by the means of practical short current’s compute in the design . We design and select main equipment and conductor、plant network、plan of site and high voltage distribution equipment through checking designing handbook and technical code .That transformer substation has two main transformer of sets,choose single bus-bar structure.And return fish-eye an electricity lord、short current、choice and check of main equipment(include circuit breaker、load break switch、disconnect switch、current transformer、potential transformer )，introduce the relay protection and so on .Key words: 10KVdistribution substation; short current; transformers; relay protection给定条件1．电源和环境条件：由西王集团热电厂10KV双回路供电，正常情况下，一路工作，一路备用。
110KV变电站设计论文
1变电所概况一、系统至110kV母线的短路容量1000MVA。
最大负荷利用小时数为5000h/年，变电所10kV出线保护最长动作时间为1.0s。
110kV架空线路两回路供电，型号LGJ185，长度为25KM，；10kV侧16回出线，功率因数为0.85：1# 、2# ：负荷为900kW，长度为3KM3# 、4# ：负荷为1000kW，长度为1.5KM5# 、6# ：负荷为6000kW，长度为2.5KM7# 、8# ：负荷为1800 kW，长度为2KM9# 、10#：负荷为600 kW，长度为5KM11# 、12#：负荷为1000 kW，长度为4.5KM13# 、14#：负荷为950kW，长度为3KM15# 、16# 负荷为1600kW，长度为1.5KM。
其中1、3、5、7、9、11、13、15出线的一、二负荷约占各自总负荷40%，其余约为各自总负荷的10%左右，负荷同时率为0.9。
设计中应考虑保证扩建时，不中断原有负荷的供电，扩建后应保证功率因素为0.9，该变电所海拔高度为1000kM，历史最高温度为35摄氏度，最低温度为-7摄氏度。
最高月平均温度为27摄氏度。
该所附近地势平坦，交通便利，可不考虑环境污染影响。
2 负荷计算负荷计算直接影响着变压器的选择，计算负荷是根据变电所所带负荷的容量确定的，这个负荷是设计时作为选择变电所电力系统供电线路的导线截面，母线的选择，变压器容量，断路器，隔离开关，互感器额定参数的依据。
计算方法：根据原始材料给定的有功功率P 、功率因素cos ϕ，求出无功功率。
tan Q P ϕ=⨯,P ∑=1P +2P +3P +……+n P , Q ∑=1Q +2Q +3Q +……+nQ 根据原始资料：cos 0.85ϕ=，则tan tan(arccos0.85)0.62ϕ==，由公式可计算出 21121=900,tan 9000.62558var P KW k P Q Q P ϕ===⨯=⨯=343431000,tan 10000.62620var P P KW Q Q P k ϕ====⨯=⨯=565656000,tan 60000.623720var P P KW Q Q P k ϕ====⨯=⨯=787871800,tan 18000.621116var P P KW Q Q P k ϕ====⨯=⨯=9109109600,tan 6000.62372var P P KW Q Q P k ϕ====⨯=⨯=11121112111000,tan 10000.62620var P P KW Q Q P k ϕ====⨯=⨯=1314131413950,tan 9500.62589var P P KW Q Q P k ϕ====⨯=⨯=1516`1516151600,tan 16000.62992var P P KW Q Q P k ϕ====⨯=⨯=综上：16i 1=60100iP P KW =∑=∑ 16i 1=37262k var i Q Q =∑=∑3 变压器选择由于明备用投资较大，所以选择暗备用即两台变压器同时投入运行，正常情况下每台变压器各承担负荷的50%，此时，变压器的容量应按变压器最大负荷的70%选择。
变电站电气部分设计设计专业论文
变电站电气部分设计设计专业论文网络教育学院本科生毕业论文（设计）题目： 110kv变电站电气部分设计学习中心：层次：专科起点本科专业：电气工程及其自动化年级：年春季学号：学生：指导教师：完成日期：年月日内容摘要电力工业是国民经济建设的基础工业,与人民生活息息相关,随着经济的发展和人民生活水平的提高,社会对电网供电可靠性、电压合格率等要求越来越高。
变电站作为当地的工农业生产、生活供电基地，其设计的合理性将直接影响到当地的经济发展。
本变电站根据所处地理位置、周边经济、生活、农业用电情况，结合本区域电力公司电网发展规划等因素进行设计。
首先通过负荷计算及供电范围确定了主变压器台数，容量及型号。
其次，根据设计任务要求，假定所给系统与线路及所有负荷的参数，分析负荷发展趋势。
从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV，35kV，10kV用电的主接线方案。
最后，根据最大持续工作电流及短路计算的计算结果，对高压断路器、隔离开关、母线、电压互感器、电流互感器等进行了选型，从而完成了110kV电气一次部分的设计。
关键词：变电所；变压器；主接线；负荷；短路电流目录内容摘要 (I)1 绪论 (1)1.1 110KV变电站的发展现状与趋势 (1)1.2 110kV变电所的研究背景 (1)1.3 本次论文的主要工作 (1)2 变电站电气设计的主要内容 (3)2.1 变电所的总体分析及主变选择 (3)2.2 电气主接线的选择 (3)2.3 短路电流计算 (3)2.4 主要电气设备和载流导体的选择 (3)2.5 各级电压配电装置布置 (4)2.6 所用电及直流系统 (4)2.7 防雷接地 (4)2.8 主变保护的配置 (4)3 变电站的总体分析及主变选择 (5)3.1 变电站的总体情况分析 (5)3.2 主变压器容量的选择 (6)3.3 主变压器台数的选择 (8)4 电气主接线设计 (9)4.1 引言 (9)4.2 电气主接线设计的原则和基本要求 (9)4.3 电气主接线设计说明 (9)5 短路电流计算 (13)5.1 短路计算的目的 (13)5.2 变电站短路电流计算 (13)6 主要电气设备和载流导体的选择 (14)6.1 母线的选择 (14)6.2 断路器的选择与校验 (14)6.3 隔离开关的选择与校验 (15)6.4 互感器的选择 (16)7 各级电压配电装置布置 (19)8 所用电及直流系统 (20)8.1 所用电源引线 (20)8.2 直流系统 (20)9 防雷接地 (21)9.1 防雷保护 (21)9.2 避雷针的选择配置 (21)9.3 避雷器的选择配置 (21)10 主变保护的配置 (23)11 结论 (24)参考文献 (26)附录1 主要电气设备汇总表（附表） (27)附录2 110KV变电站一次接线图（附图） (28)1 绪论1.1 110KV变电站的发展现状与趋势随着我国小城市和西部地区经济的不断发展，对电能资源的要求也越来越高，西部主要是高原地带，在高海拔的条件下，农村现有的变电技术远达不到经济的快速发展，这也在一定程度上影响了西部地区和中小城市变电技术的推广和应用技术的深化。
110kV变电站电气部分设计毕业论文
□ 优 □ 良 □ 中 □ 及格 □ 不及格
三、论文（设计）水平
1、论文（设计）的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、论文的观念是否有新意？设计是否有创意？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
涉密论文按学校规定处理。
作者签名：日期： 年 月 日
导师签名： 日期： 年 月 日
注意事项
1.设计（论文）的内容包括：
1）封面（按教务处制定的标准封面格式制作）
2）原创性声明
3）中文摘要（300字左右）、关键词
4）外文摘要、关键词
5）目次页（附件不统一编入）
6）论文主体部分：引言（或绪论）、正文、结论
□ 优 □ 良 □ 中 □ 及格 □ 不及格
4、研究方法的科学性；技术线路的可行性；设计方案的合理性
□ 优 □ 良 □ 中 □ 及格 □ 不及格
5、完成毕业论文（设计）期间的出勤情况
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、论文（设计说明书）所体现的整体水平
□ 优 □ 良 □ 中 □ 及格 □ 不及格
评定成绩：□优□良□中□及格□不及格
教研室主任（或答辩小组组长）：（签名）
年 月 日
教学系意见：
系主任：（签名）
年 月 日
第一篇：毕业设计说明书
第一章 变电站总体分析
第一节 变电站的基本知识
一.变电站的定义
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用，是进
110kV变电站电气二次部分初步设计-电气自动化-毕业论文
110kV变电站电气二次部分初步设计-电气自动化-毕业论文摘要本文旨在对110kV变电站电气二次部分进行初步设计，重点关注电气自动化方面的内容。
通过对该部分的设计，旨在实现高效、稳定的电力转换和传输，提高变电站的运行效率和可靠性。
本文通过调研、分析和模拟实验等方法，对电气二次部分的各个组成部分进行了详细的设计和优化，以满足变电站的实际需求。
引言110kV变电站作为电力系统中的重要组成部分，承担着电能的输送和变换的重要任务。
电气二次部分在变电站中起着关键的作用，包括保护系统、控制系统以及监测和通信系统等。
为了提高变电站的运行效率和可靠性，在设计电气二次部分时需要充分考虑电气自动化的应用，以实现智能化的管理和控制。
设计方法本文采用了综合性的设计方法，包括以下步骤：1. 调研和分析：通过对相关文献和实际运行的变电站的调研和分析，了解了电气二次部分的工作原理和关键要求。
2. 设计和优化：根据调研和分析的结果，对电气二次部分的各个组成部分进行了详细的设计和优化，包括保护设备、控制系统、通信设备等。
3. 模拟实验：通过建立电气二次部分的模拟实验平台，对设计方案进行验证和优化，以确保其稳定性和可靠性。
设计内容1. 保护系统设计：根据变电站的要求，设计了一套完备的保护系统，包括差动保护、过流保护、过零保护等，以保证变电站设备的安全运行。
2. 控制系统设计：设计了一个智能化的控制系统，包括自动化设备控制、远程监控和数据采集等功能，以增强变电站的管理和运行效能。
3. 监测和通信系统设计：设计了一套监测和通信系统，包括实时监测设备状态、数据传输和远程通信等功能，以实现对变电站运行情况的全面监控和管理。
结论本文通过对110kV变电站电气二次部分的初步设计，重点关注了电气自动化的应用。
通过综合的设计方法和模拟实验验证，设计了一套高效、稳定的电气二次部分，以满足变电站的实际需求。
该设计方案具有较高的实用性和可行性，为变电站的运行效率和可靠性的提升提供了一定的参考。
110kV变电站电气一次部分设计毕业论文
110kV变电站电气一次部分设计毕业论文
设计毕业论文的题目可以为"110kV变电站电气一次部分设计"，该论文可以包括下列内容：
1. 引言：介绍110kV变电站的作用和重要性，以及电气一次
部分设计的背景和目的。
2. 变电站布置图：绘制变电站的布置图，包括主变、断路器、组合电器柜、电流互感器等设备的布置和连接方式。
3. 变电站主要设备选型：根据变电站的负载情况、运行要求和安全标准，对主要设备进行选型，包括主变压器、断路器、电容器等。
4. 主变压器设计：根据负载需求计算主变压器的容量，选择适当的交流电压等级，并设计主变压器的绕组、冷却系统、绝缘等。
5. 断路器设计：根据负载需求和故障电流的大小，选择合适的断路器额定电流，并设计断路器的开关特性、运行机构和保护装置等。
6. 组合电器柜设计：根据变电站的布置和设备需求，设计组合电器柜的结构和连接方式，并设计合适的开关柜、控制柜和仪表柜等。
7. 电流互感器设计：根据主变压器的容量和负载要求，选择适
当的电流互感器额定电流，并设计电流互感器的绕组和保护装置等。
8. 变电站电力系统设计：根据变电站的负载要求和电力系统的稳定性要求，设计电力系统的配电方案、保护方案和接地方案等。
9. 结论：总结论文的主要内容和设计成果，提出对未来变电站电气一次部分设计的展望和改进建议。
10. 参考文献：列举参考文献，包括相关标准、技术手册和专
业论文等。
以上是110kV变电站电气一次部分设计的毕业论文内容提纲，具体的内容可以根据实际情况进行调整和完善。
110KV变电站电气主接线设计毕业设计论文
摘要根据设计任务书的要求，本次设计为110kV变电站电气主接线的初步设计，并绘制电气主接线图。
该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。
110KV电压等级采用双母线接线，35KV和10KV电压等级都采用单母线分段接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等）、各电压等级配电装置设计。
本设计以《35～110kV变电所设计规范》、《供配电系统设计规范》、《35～110kV高压配电装置设计规范》等规范规程为依据，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。
关键词：降压变电站；电气主接线；变压器；设备选型；无功补偿AbstractFrom the guide of engineering design assignment, we have to design primary power-system of 110kV substation and draw main electrical one-line diagram. There are two main transformer in the substation in which main electrical connection can be divided into three voltage grades: 110kV, 35kV with 10kV.It deposits sectionalized single bus bar scheme per grade.There is also a design for main electrical connection in this engineering, the calculation for short-circuit electric current, the selection of electrical device and calibration (including circuit breaker, isolator, current transformer, potential transformer ,bus bar etc.) and the design for distribution installation per. voltage grade, direct current system and lightning protection is also includedKeywords:transformer substation; electrical main wiring; transformer; equipment type selection; reactive-load compensation目录摘要 (Ⅰ)Abstact (Ⅱ)1 变电站电气主接线设计及主变压器的选择 (1)1.1 主接线的设计原则和要求 (1)1.1.1 主接线的设计原则 (1)1.1.2 主接线设计的基本要求 (2)1.2 主接线的设计 (3)1.2.1 设计步骤 (3)1.2.2 初步方案设计 (3)1.2.3 最优方案确定 (4)1.3 主变压器的选择 (5)1.3.1 主变压器台数的选择 (5)1.3.2 主变压器型式的选择 (5)1.3.3 主变压器容量的选择 (6)1.3.4 主变压器型号的选择 (6)1.4 站用变压器的选择 (9)1.4.1 站用变压器的选择的基本原则 (9)1.4.3 站用变压器型号的选择 (9)2 短路电流计算 (10)2.1 短路计算的目的、规定与步骤 (10)2.1.1 短路电流计算的目的 (10)2.1.2 短路计算的一般规定 (10)2.1.3 计算步骤 (10)2.2 变压器的参数计算及短路点的确定 (11)2.2.1 变压器参数的计算 (11)2.2.2 短路点的确定 (11)2.3 各短路点的短路计算 (12)2.3.1 短路点d-1的短路计算(110KV母线) (12)2.3.2 短路点d-2的短路计算(35KV母线) (13)2.3.3 短路点d-3的短路计算(10KV母线) (13)2.3.4 短路点d-4的短路计算 (14)2.4 绘制短路电流计算结果表 (14)3 电气设备选择与校验 (16)3.1 电气设备选择的一般规定 (16)3.1.1 一般原则 (16)3.1.2 有关的几项规定 (16)3.2 各回路持续工作电流的计算 (16)3.3 高压电气设备选择 (17)3.3.1 断路器的选择与校验 (17)3.3.2 隔离开关的选择及校验 (21)3.3.3 电流互感器的选择及校验 (22)3.3.4 电压互感器的选择及校验 (26)3.3.5 熔断器的选择····················错误！未定义书签。
110KV变电所毕业设计论文,任务书、说明书、计算书3章
第一章任务书第一节毕业设计的主要内容本次设计为110kV变电站初步设计，共分为任务书、计算书、说明书三部分，同时还附有12张图纸加以说明。
该变电站有3台主变压器，初期上2台，分为三个电压等级：110kV、35kV、10kV，各个电压等级均采用单母分段的主接线方式供电，本次设计中进行了短路电流计算，主要设备选择及校验（包括断路器、隔离开关、电流互感器、母线等），并同时附带介绍了所用电和直流系统、继电保护和微机监控系统、过压保护、接地、通信等相关方面的知识。
第二节毕业设计应完成的成果说明书：电气主接线，短路电流计算及主要设备的选择，各电压级的配电装置及保护，微机监控系统等。
计算书：短路电流，主要设备选择（DL、G、CT、母线），变压器差动保护整定计算。
图纸：电气主接线图，电气总平面布置图，继电保护及综合自动化系统配置图，间隔断面图，直流系统接线图，所用电系统图，GIS电气布置图等共12张。
第三节应掌握的知识与技能1、学习和掌握变电站电气部分设计的基本方法。
2、对所设计的变电站的特点，以及它在电力系统中的地位、作用和运行方式等应有清晰的概念。
3、熟悉所选用电气设备的工作原理和性能，及其运行使用中应注意的事项。
4、熟悉所采用的电气主接线图，掌握各种运行方式的倒闸操作程序。
5、培养独立分析和解决问题的工作能力及实际工程设计的基本技能。
第二章说明书第一节概述一、设计依据1、中华人民共和国电力公司发布的《35kV～110kV无人值班变电所设计规程》（征求意见稿）2、110kV清河输变电工程设计委托书。
3、电力工程电气设计手册（电气一次部分）二、设计范围1、所区总平面、交通及长度约20米的进所道路的设计。
3、系统通信及远动。
4、所内主控制室、各级电压配电装置和辅助设施。
5、所区内给排水设施及污水排放设施。
6、所区采暖通风设施、消防设施。
7、所区内的规划。
8、编制主要设备材料清册。
9、编制工程概算书。
三、设计分工1、110kV配电装置以出线门型架为界，10kV电缆出线以电缆头为界。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分.设计说明书一、设计题目110KV降压变电站部分的设计二、所址概况1、变电站的电压等级 110/35/10KV2、电力负荷水平35KV电压级：共计4回出线，2回最大输送功率6MW，送电距离30公里；2回最大输送功率8MW，送电距离25公里，功率因数COSΦ =0.83，一、二类负荷所占比重65％。
10KV 电压级：共计12回出线，5回最大输送功率1.5MW，送电距离8公里；7回最大输送功率1.3MW，送电距离10公里，功率因数COS Φ=0.78，一、二类负荷所占比重60％.变电站综合负荷曲线见图一，其中最大负荷同时率为0.9，负荷曲线上部为冬季213天，下部为夏季152天。
3、系统情况系统接线图及参数见图二，系统最小运行方式为接线图左边电源侧停运一台100MW机组；系统中性点接地方式为两台主变只一点接地；110KV侧两回架空进线方向，正西一回，西南一回；35KV侧出线方向正北两回，东北两回；10KV侧出线方向待定。
4、自然条件：站址为农田，土质为砂质粘土；海拔150米；地震裂度为4，处于IV 类气象区；污秽等级为1；土壤电阻率50Ω/m.三、负荷情况：第二章：负荷分析1、一级负荷：中断供电将造成人身伤亡或重大设计损坏，且难以挽回，带来极大的政治、经济损失者属于一级负荷。
一级负荷要求有两个独立电源供电。
2、二级负荷：中断供电将造成设计局部破坏或生产流程紊乱，且较长时间才能修复或大量产品报废，重要产品大量减产，属于二级负荷。
二级负荷应由两回线供电。
但当两回线路有困难时（如边远地区），允许有一回专用架空线路供电。
3、三级负荷：不属于一级和二级的一般电力负荷。
三级负荷对供电无特殊要求，允许较长时间停电，可用单回线路供电。
4、35KV侧：ΣP1＝8MW+6MW＝14MW计及五年规划14MW*1.276=17.86 MWΣQ1=8000*0.64+6000*0.64=8960Kvar5、10KV侧：ΣP2＝1.5MW+1.3MW＝2.8MW计及五年规划2.8MW*1.276=3.57MWΣQ2=1500*0.809+1300*0.809=2265KvarΣP＝ΣP1+ΣP2=17.86MW+3.3.57MW=19.32MWΣQ=ΣQ1+ΣQ2=8960+2265=11225Kvar 17.86/0.83=21.20MVA3.57/0.78=4.58MVA所以：ΣS＝21.20+4.58=25.78MVA 变电站用电按总负荷的0.4%计25.78*0.4%=0.103MVA 考虑线损：25.88*35%=0.776MW本站总负荷为：ΣS=25.78+0.103+0.776=26.66MVA第三章主变压器的选择（参考资料：《电力工程电气设计手册》电器一次部分，第五章：主变压器选择）一、主变台数的确定对于大城市郊区的一次变电所，在中、低压侧已构成环网的情况下，变电所以装设两台主变压器为宜。
此设计中的变电所符合此情况，故主变设为两台。
二、主变容量的确定1、主变压器容量一般按变电所建成后5-10年的规划负荷选择，并适当考虑到远期10-20年负荷发展。
对城郊变电所，主变压器容量应与城市规划相结合。
2、根据变电所所带负荷的性质和电网结构来确定主变压器的容量。
对于有重要负荷的变电所，应考虑到当一台主变压器停运时，其余变压器容量在计及过负荷能力后的允许时间，应保证用户的一级和二级负荷；对一般性变电所，当一台主变压器停运时，其余变压器容量应能保证全部负荷的70％-80％。
此变电所是一般性变电所。
有以上规程可知，此变电所单台主变的容量为：S=26659*80%=21327KVA所以应选容量为31500KVA的主变压器。
三、主变相数选择1、主变压器采用三相或是单相，主要考虑变压器的制造条件、可靠性要求及运输条件等因素。
2、当不受运输条件限制时，在110KV及以下的发电厂和变电所，均应采用三相变压器。
社会日新月异，在今天科技已十分进步，变压器的制造、运输等等已不成问题，故有以上规程可知，此变电所的主变应采用三相变压器。
四、主变绕组数量1）、在具有三种电压的变电所中，如通过主变压器各侧的功率均达到该变压器容量的15％以上，或低压侧虽无负荷，但在变电所需装设无功补偿装备时，主变压器宜采用三绕组变压器。
根据以上规程，计算主变各侧的功率与该主变容量的比值：高压侧：K1=(16000+2800)*0.8/31500=0.427>0.15中压侧：K2=16000*0.8/31500=0.406>0.15低压侧：K3=2800*0.8/31500=0.2>0.15由以上可知此变电所中的主变应采用三绕组。
五、主变绕组连接方式变压器的连接方式必须和系统电压相位一致，否则不能并列运行。
电力系统采用的绕组连接方式只有y和△，高、中、低三侧绕组如何要根据具体情况来确定。
我国110KV及以上电压，变压器绕组都采用Y0连接；35KV亦采用Y连接，其中性点多通过消弧线接地。
35KV及以下电压，变压器绕组都采用△连接。
由以上知，此变电站110KV侧采用Y0接线35KV侧采用Y连接，10KV侧采用△接线主变中性点的接地方式：选择电力网中性点接地方式是一个综合问题。
它与电压等级、单相接地短路电流、过电压水平、保护配置等有关，直接影响电网的绝缘水平、系统供电的可靠性和连续性、变压器和发电机的运行安全以及对通信线路的干扰。
主要接地方式有：中性点不接地、中性点经消弧线圈接地和直接接地。
电力网中性点的接地方式，决定了变压器中性点的接地方式。
电力网中性点接地与否，决定于主变压器中性点运行方式。
35KV系统，I C<=10A；10KV系统；I C<=30A（采用中性点不接地的运行方式）35KV：Ic=UL/350=35*(8+6+10*2+7*2+11)/350=5.9A<10A10KV：Ic=10*(5*3+7*2+1.5+1.3+7*2)/350+10*(2*2+3)/10=8.3A<30A所以在本设计中110KV采用中性点直接接地方式35、10KV采用中性点不接地方式六、主变的调压方式《电力工程电气设计手册》（电器一次部分）第五章第三节规定：调压方式变压器的电压调整是用分解开关切换变压器的分接头，从而改变变压器变比来实现的。
切换方式有两种：不带电切换，称为无励磁调压，调压围通常在+5％以，另一种是带负荷切换，称为有栽调压，调压围可达到+30％。
对于110KV及以下的变压器，应考虑至少有一级电压的变压器采用有载调压。
由以上知，此变电所的主变压器采用有载调压方式。
七、变压器冷却方式选择参考《电力工程电气设计手册》（电器一次部分）第五章第四节主变一般的冷却方式有：自然风冷却；强迫油循环风冷却；强迫油循环水冷却；强迫、导向油循环冷却。
小容量变压器一般采用自然风冷却。
大容量变压器一般采用强迫油循环风冷却方式。
故此变电所中的主变采用强迫油循环风冷却方式。
附：主变型号的表示方法第一段：汉语拼音组合表示变压器型号及材料第一部分：相数 S----三相；D------单相第二部分：冷却方式 J----油浸自冷； F----油浸风冷；S----油浸水冷；G----干式；N----氮气冷却；FP----强迫油循环风冷却；SP----强迫油循环水冷却本设计中主变的型号是：SFSL7—31500/110第四章无功补偿装置的选择一、补偿装置的意义无功补偿可以保证电压质量、减少网络中的有功功率的损耗和电压损耗，同时对增强系统的稳定性有重要意义。
二、无功补偿装置类型的选择（参考资料：教材----《电力系统》第五章第四节：《电力工程电器设计手册》电器一次部分三、无功补偿装置容量的确定（根据现场经验）现场经验一般按主变容量的10％--30％来确定无功补偿装置的容量。
此设计中主变容量为31500KVA故并联电容器的容量为：3150KVA—9450KVA为宜，在此设计中取12000KVA。
四、并联电容器装置的分组（参考资料：《电力工程电气设计手册》电气一次部分第九章第四节）1、分组原则1）、并联电容器装置的分组主要有系统专业根据电压波动、负荷变化、谐波含量等因素确定。
2）、对于单独补偿的某台设备，例如电动机、小容量变压器等用的并联电容器装置，不必分组，可直接与设备相联接，并与该设备同时投切。
对于110KV—220KV、主变代有载调压装置的变电所，应按有载调压分组，并按电压或功率的要行自动投切。
3）、终端变电所的并联电容器设备，主要是为了提高电压和补偿变压器的无功损耗。
此时，各组应能随电压波动实行自动投切。
投切任一组电容器时引起的电压波动不应超过2.5％。
2、分组方式1）、并联电容器的分组方式有等容量分组、等差容量分组、带总断路器的等差容量分组、带总断路器的等差级数容量分组。
2）、各种分组方式比较a、等差容量分组方式：由于其分组容量之间成等差级数关系，从而使并联电容器装置可按不同投切方式得到多种容量组合。
即可用比等容量分组方式少的分组数目，达到更多种容量组合的要求，从而节约了回路设备数。
但会在改变容量组合的操作过程中，会引起无功补偿功率较大的变化，并可能使分组容量较小的分组断路器频繁操作，断路器的检修间隔时间缩短，从而使电容器组退出运行的可能性增加。
因而应用围有限。
b、带总断路器的等差容量分组、带总断路器的等差级数容量分组，当某一并联电容器组因短路故障而切除时，将造成整个并联电容器装置退出运行。
c、等容量分作方式，是应用较多的分作方式。
综上所述，在本设计中，无功补偿装置分作方式采用等容量分组方式。
五、并联电容器装置的接线并联电容器装置的基本接线分为星形（Y）和三角形（△）两种。
经常使用的还有由星形派生出来的双星形，在某种场合下，也采用由三角形派生出来的双三角形。
由以上可知：应采用双星形接线。
因为双星形接线更简单，而且可靠性、灵敏性都高，对电网通讯不会造成干扰，适用于10KV及以上的大容量并联电容器组。
中性点接地方式：对该变电所进行无功补偿，主要是补偿主变和负荷的无功功率，因此并联电容器装置装设在变电所低压侧，故采用中性点不接地方式。
六、并联电容器对10KV系统单相接地电流的影响10KV系统的中性点是不接地的，该变电站采用的并联电容器组的中性点也是不接地的，当发生单相接地故障时，构不成零序电流回路，所以不会对10KV 系统造成影响。
第五章电气主接线的初步设计及方案选择参考资料：1、《发电厂电气设备》（于长顺主编）第十章2、《电力工程电气设计手册》（一次部分）第二章一、电气主接线的概况1、发电厂和变电所中的一次设备、按一定要求和顺序连接成的电路，称为电气主接线，也称主电路。
它把各电源送来的电能汇集起来，并分给各用户。
