迅时网关FXS配置手册-推荐下载

迅时MX网关注册到SIP服务器

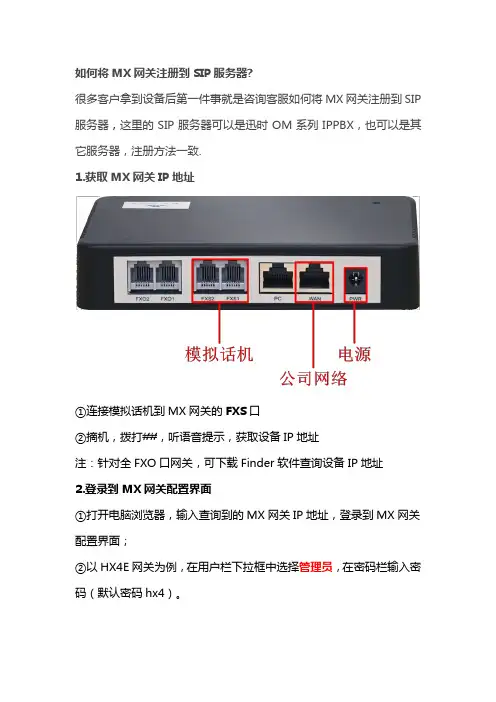

如何将MX网关注册到SIP服务器?
很多客户拿到设备后第一件事就是咨询客服如何将MX网关注册到SIP 服务器，这里的SIP服务器可以是迅时OM系列IPPBX，也可以是其它服务器，注册方法一致.
1.获取MX网关IP地址
①连接模拟话机到MX网关的FXS口
②摘机，拨打##，听语音提示，获取设备IP地址
注：针对全FXO口网关，可下载Finder软件查询设备IP地址
2.登录到MX网关配置界面
①打开电脑浏览器，输入查询到的MX网关IP地址，登录到MX网关配置界面；
②以HX4E网关为例，在用户栏下拉框中选择管理员，在密码栏输入密码（默认密码hx4）。

3.将MX网关注册到SIP服务器
①在配置界面中选择【基本配置-SIP】，输入SIP服务器地址，选择按线路注册，并保存；
②在配置界面中选择【用户线配置-用户线功能】，选择需要使用的线路，开启注册，输入注册用户名及密码，并保存。

4.验证MX网关注册是否成功
在配置界面中选择【呼叫状态与统计-呼叫状态】，查看线路名称及号码对应的注册状态，显示注册成功，即配置完成。

注：如注册状态显示为注册失败，请检查：
①注册服务器地址及端口号是否填写正确；
②所选线路是否开启了注册；
③注册用户名及密码是否填写正确；
④检查MX网关到SIP服务器之间的链路是否能够Ping通。

迅时FXO-S网关配合elastix-asterisk配置说明

迅时FXO/S网关配合elastix/asterisk配置说明前言如果你使用迅时的FXO/S混合网关和elastix配合使用，发现FXO的呼叫无法送入到Eleastix，但是自己又苦苦思索没有办法。

也许本文可以帮助到你。

其实Joe也痛苦了很长时间，最后才找到问题的了。

也许下面的东西会让你很有认同感，当你的FXO开启来显的时候，你sip show set bug on时会经常发现asterisk会用错误的peer 去验证FXO的peer8005>, digest has <6007>[Sep 12 11:42:28] WARNING[8051]: chan_sip.c:8825 check_auth: username mismatch, have <8005>, digest has <6007>.好吧。

不多废话了，我们开始迅时FXO/S网关和ELASTIX的配置吧。

步骤1.创建1个Trunk ，名字为VOPTechVG如下图，记住type=friend.2.建立1个拨号规则，我么假设9开始的前缀都从FXO呼出。

下图的意思是，9开始的号码，不管多少位都从VOPTECHVG的TRUNK送出以上全部，就是从FXO呼出的设置了，一般不出问题，大家就可以正常拨打外线了。

3.呼入设置，大家可以打开INBOUND ROUTER（呼入设置选项），然后如下图设置。

Joe 这里设置为，只要有888的DID号码进来，就会进入到ELASTIX的IVR（自动欢迎音）。

大家也可以自己进行稀饭的设置，比如说到某一个分机，取决于个人的爱好啊。

4.打开文件编辑器，编辑sip_custom.conf文件。

放入下面的字节match_auth_username=yes。

如果你不加这个。

ASTERISK会拒绝这个呼叫，是因为FXS和FXO的IP地址一样（迅时网关的FXO/S混合使用），ASTERISK会用FXS的用户名和密码去匹配FXO的用户名和密码。

GXW40xx_User_Manual_Chinese

Grandstream Networks, Inc.
IP 模拟网关 GXW40xx 4, 8用户手册欢迎使用......................................................................................................................................................... 4
GXW40xx 用户手册软件版本 1.0.1.4 support@
质量保证................................................................................................................................................ 4
GATEWAY GXW40XX 概览......................................................................................................................4 安全协议................................................................................................................................................ 4
...........................................................................................................

上海讯时网关安装及说明【最新】

上海讯时网关安装及说明第一章产品介绍1.1产品概述1.2产品特点1.3外观以及硬件1.4硬件性能第2章设备安装和配置2.1安装MX8到工作台2.2连接FXS电缆2.3连接电源2.4连接以太网2.5安装后的检查2.6登陆WEB-PAGE的步骤2.7配置IP地址第一章产品介绍1.1.产品概述MX8 VOIP语音网关系列是高智能、多用途的V oIP接入网关。

使用MX8网关，运营商和虚拟运营商可以通过各种宽带IP接入方式(如FTTB、HFC、ADSL) 向用户提供电话和传真业务。

MX8网关也可以与传统的PBX设备连接，为政府机关、企业及学校提供基于IP 网的、具有异地连接功能的广域虚拟交换机方案。

MX8网关也可以作为IP PBX的远程接入终端。

MX8系列有多种型号可供选择，每种型号配置不同数目的模拟电话线接口(FXS) 和模拟中继线接口(FXO) ，以满足各类用户的需要。

MX8系列语音网关的软件系统沿袭了迅时通信运营商级V oIP网关产品(MX100-AG和MX100-TG) ，从而在功能、语音品质和兼容性等方面继承和保持了迅时通信V oIP 产品的优势。

在硬件方面，MX8系列采用Motorola 时钟速度为50兆32位的中央处理器MPC852为主控制处理器，采用了TI的C5509高效数字信号处理芯片为语音和传真业务处理器。

强大的硬件处理能力，保证了MX8网关在满负载状况下依然能实现模拟语音信号与IP分组包的转换，支持语音信号的编解码(如G.711、G.729A、G.723.1) 以及回声消除等主要功能。

本手册主要介绍MX8的安装及Web配置方式，在开始介绍之前，特别提醒用户注意：修改MX8 Web配置页面中的一个或者多个参数并单击“提交”按钮后，如果有弹出“提交成功！提示：要使配置生效，请重新启动网关”,重新启动MX8以使修改生效。

MX8 V oIP语音网关提供语音提示功能，通过语音的方式提示用户该MX8网关的IP地址。

迅时S口网关配置手册

迅时4S口网关配置手册一、听取IP初次拿到讯时S 口或S 、O集成网关（4S4O 口网关），可拿一部话机接一条电话外线到网关的S 口上，然后按两个“#”键听取IP 。

注意如果是4S4O口的网关切记不要PSTN 外线插在S 口上面，这样会直接造成S口烧坏掉。

另只要是S口的网关或带S口的网关都可以用上面方法来听取IP 。

三、在BANGIAN平台设置分机设置。

在BANGIAN平台配置分机号码如801 – 804 等4个分机。

（此处不细说了。

）四、配置讯时4S 口网关1、有第一步听取讯时S 口网关IP 后就在IE地址栏上输入所听取的IP 地址，讯时的网关没帐号，直接输入密码小写的“mx8”（注意，讯时网关目前只支持IE浏览器，不支持火狐等其他的浏览器）2、登陆讯时网关就会出现以下默认界面图2，IP 地址也DHCP 获取的如图1。

图1图23、点击右边菜单下面的SIP 配置如下图注册服务器和代理服务器都填上平台地址在注册服务器和代理服务器上填上我们BANGIAN平台地址，后面带上5060端口后注意：在注册方式上选择按线路注册，注册时间默认是180秒4、在高级配置下媒体流配置如图，RTP 端口配置最小是10000 最大是20000 迅时默认值是100010- 1000205、在基本配置中DTMF 传输模式要选择RFC2833注意：凡是带O 口的网关，或O 口网关，在这里必需选贼RFC 2833,如果用其他的传输模式那么就导致系统无法转接。

2833 负责类型默认值是100，但对我们系统支持比较好的值是101 。

首位不拨号时间：摘机后过了多久没有拨号网关就发出忙音提示已放弃本次拨号。

位间不拨号时间：摘机后拨前一个号和后一个号之间的间隔时间，默认时间是两个拨号的时间12秒拨号结束: 号码拨完了后过多久没拨号网关就会认为此次拨号已结束，会把号码送出编解码：网关默认有以上这么多编码，根据以上编码来匹配我们系统的编码只到找到匹配何时的编码位置6、在高级配置中若在挂机后容易出现回铃音，经分析日志是由于开启了线路配置——>用户线功能，的呼叫等待或呼叫保持引起了可以调大摘机放抖动值和最短闪断值。

上海迅时IP-PBX的配置方法

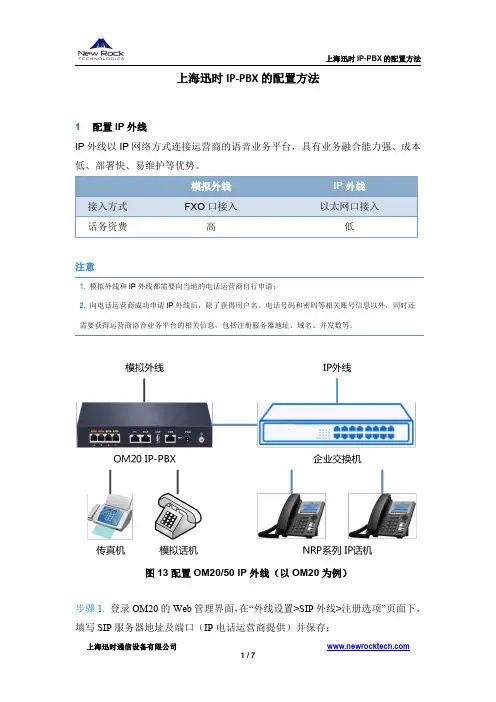

上海迅时IP-PBX的配置方法1配置IP外线IP外线以IP网络方式连接运营商的语音业务平台，具有业务融合能力强、成本低、部署快、易维护等优势。

模拟外线IP外线接入方式FXO口接入以太网口接入话务资费高低注意1.模拟外线和IP外线都需要向当地的电话运营商自行申请；2.向电话运营商成功申请IP外线后，除了获得用户名、电话号码和密码等相关账号信息以外，同时还需要获得运营商语音业务平台的相关信息，包括注册服务器地址、域名、并发数等。

图13配置OM20/50IP外线（以OM20为例）步骤1.登录OM20的Web管理界面，在“外线设置>SIP外线>注册选项”页面下，填写SIP服务器地址及端口（IP电话运营商提供）并保存；注意一般注册服务器与代理服务器相同，如电话运营商提供单独的代理服务器，则按照运营商要求填写。

步骤2.在“外线设置>SIP外线>新增”页面下，填写相关账号信息（IP电话运营商提供）并保存；注意每路IP外线的并发通话数都会占用IP外线的资源，以OM20为例，1路IP外线配置24路并发通话数与24路IP外线配置1路并发通话数所占IP外线资源相同。

步骤3.在IP外线列表中查看到注册状态是否成功。

步骤4.(可选)当电话运营商所提供的IP外线为IMS接入方式时，除了完成上述“步骤1-步骤3”的配置以外，还需要在“外线设置>SIP外线>注册选项”页面下，勾选“IMS”；并在“外线设置>SIP外线>新增”页面下，添加用户端域名（SIP电话运营商提供）；步骤5.(可选)当需要同时向多个不同的IP电话平台发起注册时，除了完成上述“步骤1-步骤3”的配置以外，还需在“外线设置>SIP外线>注册选项”页面下，勾选“允许”注册多平台；在“外线设置>SIP外线>新增”页面下，即可同时新增多条IP外线。

2配置分机及其相关功能OM20/50融合语音系统支持模拟分机和IP分机。

IADFXSFXO混合语音网关用户手册范本

IADFXS/FXO混合语音网关用户手册修正记录目录第一章产品介绍11.1概述11.2产品外观11.3安装方式11.4组网应用11.5功能和特点1第二章基本操作32.1 话机操作32.1.1 拨打号码或分机号32.1.2 直接拨打IP地址32.2 呼叫保持42.3 呼叫等待42.4 呼叫转移4盲转〔Blind42.4.2 询问转移〔Attend42.5 三方通话52.6 功能52.7 发送和接收62.7.1 IAD〔FXS支持四种模式：62.7.2 T. 38 和Pass-Through的区别6第三章本地IVR操作73.1 本地设备IP地址查询73.2 恢复出厂设置73.3设置IP地址7第四章WEB配置84.1 WEB登陆84.1.1 登陆准备84.1.2 登陆WEB84.2 导航树目录84.3状态和统计8系统信息84.3.2 注册信息94.3.3 TCP/UDP统计94.3.4 RTP统计94.4网络配置104.4.1 本地网络104.4.2 VLAN参数104.4.3 MAC克隆<路由模式下可选配置>114.4.4 DHCP服务<路由模式下可选配置>114.4.5 DMZ主机<路由模式下可选配置>124.4.6 转发规则<路由模式下可选配置>124.4.7 静态路由124.4.8 ARP134.5 SIP服务器134.6 端口配置144.7 高级选项配置154.7.1 FXS参数154.7.2 媒体参数错误!未定义书签。

4.7.3 SIP参数184.7.4 参数204.7.5 拨号规则204.7.6 功能键214.7.7 系统参数224.8 呼叫和路由配置244.8.1 端口组244.8.2 IAD路由功能介绍244.8.3 路由参数254.8.4 IP-Tel254.8.4 Tel-IP路由264.9 号码变换264.9.1 IP-Tel 被叫号码264.9.2 Tel-IP 改变主叫号码274.9.3 Tel-IP 改变被叫号码284.10 维护284.10.1 syslog参数284.10.2 固件升级294.10.3 数据备份错误!未定义书签。

讯时O口网关

应用场景：运营商IP 固话业务(如IP-Centrex )、企业IP 电话旁路、IPPBX 、企业语音专网、呼叫中心以4 FXO/FXS 端口为模块，配置灵活、可扩展性高FXO 端口支持二次拨号或语音提示、忙音检测、来电号码检测、反极性检测支持传真信号自动识别、T.30/T.38传真、POS 机、Modem500条可编程路由规则支持断电/网络故障逃生支持110~220V 交流和-48V 直流2供电方式支持WEB 、Telnet 、TR069等多种维护管理模式FXO 端口和线路故障自动检测MX120 VoIP 接入网关（以下简称“MX120”）是迅时通信MX 系列产品中的一款，最大容量为96用户线端口（FXS ）和/或模拟外线端口1（FXO ），适用于运营商和大中型企业IP 语音网部署。

MX120能将传统通信终端，如话机、传真机、集团交换机等，接入到运营商或企业的IP 语音网络；也能跨接PSTN 电话网络、用户电话终端和运营商或企业IP 电话网，实现从传统通讯到新一代融合通讯部署的平滑过渡。

MX120 也可以部署在运营商机房与局端用户线直接相联，并通过IP 网络将连接远端的用户终端设备。

MX120采用模块化设计，FXS 和FXO 端口能够以四个端口为一组按需灵活配置，它的处理能力也可以从非满并发到满并发按需配置，为用户提供最优的性价比。

MX120系统可直接安装在19英寸标准通信机柜中。

满负荷运行时最2大耗电小于125瓦，MX120提供110-240V 交流和-48V 直流两种电源输入方式。

MX120采用嵌入式Linux 操作系统，支持SIP 和MGCP 协议。

作为IP-Centrex 的配套终端，MX120 能实现数十种办公电话功能，如呼叫转3接、代接、多方电话会议、来电显示、彩铃、双振铃、传真等。

基于Radius 协议的话单、容量达500条之多的路由表、号码变换、断电或断网“逃生”等多种特色功能，使MX120能应对各类应用的需要。

讯时数字网关配置文档

讯时数字中继网关配置说明
重点注意：迅时的数字网关的默认IP 贴在设备上的说明说上，用电脑和数字网关直接连起来配置好固定IP ，把新配置好的固定IP 标记好。

一、更该设备的IP
用电脑和TG 直接互联后输入默认IP 登陆，默认登陆密码mx100 在TG外贴着说明书上有。

配置好IP ，TG会自动重启，后期好后接入交换几在访问。

如图
二、配置SIP 外线
1. 在JUST平台外线设置添加一条SIP 外线，如下图：
其他的设置都不用填，只需要在添加上面的信息即可。

这里需注意，因为是数字网关请填好呼出主叫号
如果是2E1TG 就需要配置需要配置条SIP 外线。

2、基本配置：SIP
3、路由表配置- 高级设置—路由表如下图：IP x ROUTE ISDN 1-2
4、媒体属性配置--高级配置--媒体流
5、DTMF设置
基本配置-》系统
Dtmf的传输方式，RFC2833 ，2833负载类型：101
6、：ISDN配置
时隙管理：可以控制呼出时禁止从那些通道呼出。

红色表示已被禁止。

迅时4 O 4S口网关配置手册

迅时4 O 4S口网关配置手册一、听取IP初次拿到讯时S 口或S 、O集成网关（4S4O 口网关），可拿一部话机接一条电话外线到网关的S 口上，然后按两个“#”键听取IP 。

注意如果是4S4O口的网关切记不要PSTN 外线插在S 口上面，这样会直接造成S口烧坏掉。

另只要是S口的网关或带S口的网关都可以用上面方法来听取IP 。

二、服务器SIP外线设置在JUST平台外线设置添加一条SIP 外线，如下图：其他的设置都不用填，只需要在添加上面的信息即可。

若是有两个O口网关，就需要添加两条SIP 外线：三、在JUST平台设置分机设置。

在JUST平台配置分机号码如801 – 804 等4个分机。

（此处不细说了。

）四、配置讯时4O4S 口网关1、有第一步听取讯时S 口网关IP 后就在IE地址栏上输入所听取的IP 地址，讯时的网关没帐号，直接输入密码小写的“mx8”（注意，讯时网关目前只支持IE浏览器，不支持火狐等其他的浏览器）2、登陆讯时网关就会出现以下默认界面图2，IP 地址也DHCP 获取的如图1。

图1图23、点击右边菜单下面的SIP 配置如下图在注册服务器和代理服务器上填上我们JUST 平台地址，后面带上5060端口后注意：在注册方式上选择按线路注册，注册时间默认是180秒4、在高级配置下媒体流配置如图，RTP 端口配置最小是10000 最大是20000 迅时默认值是100010- 100020注册服务器和代理服务器都填上平台地址5、在基本配置中DTMF 传输模式要选择RFC2833注意：凡是带O 口的网关，或O 口网关，在这里必需选贼RFC 2833,如果用其他的传输模式那么就导致系统无法转接。

2833 负责类型默认值是100，但对我们系统支持比较好的值是101 。

首位不拨号时间：摘机后过了多久没有拨号网关就发出忙音提示已放弃本次拨号。

位间不拨号时间：摘机后拨前一个号和后一个号之间的间隔时间，默认时间是两个拨号的时间12秒拨号结束: 号码拨完了后过多久没拨号网关就会认为此次拨号已结束，会把号码送出编解码：网关默认有以上这么多编码，根据以上编码来匹配我们系统的编码只到找到匹配何时的编码位置6、在高级配置中若在挂机后容易出现回铃音，经分析日志是由于开启了线路配置——>用户线功能，的呼叫等待或呼叫保持引起了可以调大摘机放抖动值和最短闪断值。

MX8模拟网关使用说明书

MX8模拟网关使用说明书梁佐胜2013-11-10目录1、MX8 VOIP简介 (1)2、MX8与TDS100及PBX接线示意图 (1)3、联网案例及截图 (2)3.1号码分布情况 (2)3.2 MX8联网截图 (2)3.2.1基本配置 (3)3.2.2拨号及路由 (4)3.2.3线路配置 (5)3.2.4高级配置 (7)3.2.5呼叫状态与统计 (7)3.2.6日志管理 (8)3.2.7系统工具 (8)3.3 TDS100联网截图 (9)3.3.1配置管理-用户配置 (10)3.3.2配置管理-中继配置 (11)3.3.3配置管理-呼叫处理 (13)3.3.4维护管理-中继管理 (14)3.3.5维护管理-用户管理 (14)1、MX8 VOIP简介MX8为模拟语音网关，生产厂家为上海迅时通信设备有限公司，型号是MX8-4FXS-4FXO，具有4个用户口（FXS）、4个中继口（FXO）。

MX8的出厂默认IP地址是：192.168.2.218，密码是：mx8。

2、MX8与TDS100及PBX接线示意图TDS100是核心交换机，PBX为程控交换机，MX8与TDS100之间通过网线连接，MX8与PBX之间通过电话线连接，使用PBX的用户线；MX8可以接入4部固定电话（FXS-1、FXS-2、FXS-3、FXS-4），可接入4个中继线（FXO-1、FXO-2、FXO-3、FXO-4）。

接线示意图如图1所示：TDS100MX8程控交换机PBX图1 MX8与TDS100及PBX接线示意图3、联网案例及截图3.1号码分布情况MX8侧FXS用户号码：5000、5001、5002、5003；PBX侧用户号码：8385、8386、8387、8388；TDS100侧用户号码：5008、5009。

3.2 MX8联网截图如图2-1所示，MX8的IP地址为181.168.0.10，密码为：mx8。

图2-1 MX8登录界面3.2.1基本配置如图2-2所示，在“静态”的网络类型下可修改MX8的IP，如果登录时间不正确，可将时间服务器中的首选服务器改为打开网关WEB页面的电脑IP地址。

MX用户手册讯时网关

文档版本 07 (2011-1-12)
第一章节增加 MX8-2S/2O 和 MX8-6S/2O 配置
文档版本 06 (2010-9-30)
第一章节增加 1.3.3 小节，有关 MX60 的产品描述第二章节根据 MX 新版本 301 发布，更新文档。GUI 版本：1.9.81.300.9 增加以下内容：传真界面、用户线和中继线批量配置界面、FXS/FXO 呼叫统计界面和 SIP 消息统计界面、端口信号抓录和数据抓包界面
文档版本 03 (2009-06-24 )
第二章节一些细节进行修改
文档版本 02 (2009-05-10 )
对全文内容的措词，描述的准确性等进行修改第一章节增加 MX120 的设备结构第二章节根据新 Web 界面发布，进行内容修改
文档版本 01 (2005-6-16 起草人：ZNH)
全文版面调整
修改263对应的加密文档版本0320090624第二章节一些细节进行修改文档版本0220090510对全文容的措词描述的准确性等进行修改第一章节增加mx120的设备结构第二章节根据新web界面发布进行容修改文档版本012005616起草人
上海迅时通信设备有限公司
MX 系列语音传真网关
用户手册
MX8 MX60 MX100 MX120
版权所有 © 上海迅时通信设备有限公司 2011。保留一切权利。非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
本文适用于迅时 MX 系列语音传真网关（简称“MX”） 2011 年 310 版。
文档说明
目录
1 概述 ............................................................................................................................................................. 1-1

网关使用说明书

时语音网关使用说明书
MX60E 为 MX60 的升级产品，采用 1U 高 19 英寸宽的机箱设计，适合安装在标准通信机柜中，内置额定电压为 100~240V 的交流电源模块或者-48V 的直流电源模块（直流为可选）。设备可选配双电源。MX60E 线路接口卡采用 RJ45 插座，通过 5 类以太网线与机房配线架进行打线连接，最大容量为 48 个模拟线端口。MX60 支持如下配置种类：
2.功能和特性
将模拟电话、集团电话系统（PBX）、传真机以及 POS 机连接到核心网与业务平台配合支持各种电话补充业务支持 3GPP IMS 标准的 SIP 协议和 MGCP 协议支持 STUN。并可利用 STUN 检测到公网地址变更后触发向 SIP 注册服务器重注册用户线和中继线端口灵活配置
表 1-5 MX60E 指示灯含义表
标识功能 PWR 电源指示 STU 状态指示
ALM 告警指示
状态绿色熄灭熄灭绿色闪亮熄灭红色闪亮红色持续红色
说明电源开启电源关闭系统锁定，不工作正常运行无告警情况有新的告警产生，但未予以确认系统处于上电程序中，尚未进入正常运行状态存在告警情况，但告警信息已确认
表 1-1 MX60E 产品型号表
产品型号
MX60E-16S MX60E-32S MX60E-48S MX60E-16FXO MX60E-32FXO MX60E-48FXO MX60E-8S/8 MX60E-24S/8 MX60E-40S/8 MX60E-16S/16 MX60E-32S/16 MX60E-24S/24
MX 网关在硬件上采用高性能 CPU 处理器，保证了每一款产品都可以达到满容量并发呼叫，并保证良好的通话质量。

迅时 HX4E MX8A系列语音网关用户手册说明书

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

文档说明本文适用于迅时HX4E/MX8A系列语音网关340版本。

目录1概述 (1)1.1产品介绍 (1)1.2功能和特性 (1)1.3设备结构 (2)1.3.1 HX4E (2)1.3.2 MX8A (1)2 参数设置 (3)2.1登录 (3)2.1.1获取网关IP地址 (3)2.1.2登录网关 (4)2.1.3网关管理者权限 (4)2.2网关管理界面按钮介绍 (5)2.3基本配置 (5)2.3.1运行状态 (5)2.3.2网络 (5)2.3.3 VLAN (7)2.3.4系统 (8)2.3.5 SIP (10)2.3.6容灾 (11)2.3.7 MGCP (12)2.3.8传真 (14)2.4用户线配置 (16)2.4.1用户线号码 (16)2.4.2用户线功能 (17)2.4.3用户线批量（HX4E无此页面） (19)2.4.4用户线特性 (20)2.5中继线配置 (22)2.5.1中继线号码 (22)2.5.2中继线功能 (22)2.5.3中继线批量（HX4E无此页面） (24)2.5.4中继线特性 (24)2.6拨号及路由 (26)2.6.1号码位图 (26)2.6.2路由表 (28)2.6.3路由表应用举例 (32)2.6.4 IP过滤 (33)2.7高级配置 (34)2.7.1系统 (34)2.7.2 自动管理 (36)2.7.3 网管平台 (36)2.7.4安全配置 (38)2.7.5 Web和Telnet访问白名单 (39)2.7.6媒体流 (40)2.7.7 SIP兼容性 (41)2.7.8 RADIUS（HX4E无此页面） (45)2.7.9加密 (46)2.7.10语音文件 (47)2.7.11呼叫音 (48)2.7.12功能键 (50)2.7.13时钟服务 (52)2.8呼叫状态与统计 (54)2.8.1呼叫状态 (54)2.8.2 FXS呼叫统计 (54)2.8.3 FXO呼叫统计 (54)2.8.4 SIP消息统计 (55)2.9日志管理 (55)2.9.1系统状态 (55)2.9.2呼叫消息 (56)2.9.3系统启动日志 (57)2.9.4日志下载 (57)2.10系统工具 (60)2.10.1修改密码 (60)2.10.2配置管理 (60)2.10.3软件升级 (60)2.10.4恢复出厂配置 (62)2.10.5端口抓录 (62)2.10.6数据抓包 (63)2.10.7网络诊断 (63)2.11产品信息 (64)2.12重启 (65)2.13退出 (65)3 附录：VLAN配置 (66)3.1手动配置VLAN (66)3.1.1全局VLAN (66)3.1.2多业务VLAN (67)3.2自动配置VLAN (72)3.2.1功能说明 (72)3.3抓包文件 (74)4 附录：容灾配置 (76)5 附录：自动管理配置 (77)插图目录图1-1 HX4E前面板 (3)图1-2 HX4E后面板 (3)图1-3 MX8A前面板 (1)图1-4 MX8A后面板 (2)图1-5 RJ45 -RS232串口连接电缆 (2)图1-6 USB-RS232串口连接电缆 (2)图2-1网关配置登录界面 (4)图2-2运行状态界面 (5)图2-3网络配置界面 (6)图2-4 VLAN配置界面 (7)图2-5系统配置界面 (9)图2-6 SIP配置界面 (10)图2-7容灾配置界面 (12)图2-8 MGCP配置界面 (13)图2-9传真配置界面 (15)图2-10用户线号码配置界面 (16)图2-11用户线功能配置界面 (17)图2-12用户线批量配置界面 (19)图2-13用户线特性配置界面 (20)图2-14中继线号码配置界面 (22)图2-15中继线功能配置界面 (23)图2-16中继线批量配置界面 (24)图2-17中继线特性配置界面 (25)图2-18拨号规则配置界面 (27)图2-19路由表配置界面 (29)图2-20 IP过滤配置界面 (34)图2-21系统高级配置界面 (35)图2-22系统高级配置界面（远程管理） (36)图2-23 SNMP配置界面 (37)图2-24 TR069配置界面 (38)图2-25安全配置界面 (39)图2-26白名单配置界面 (40)图2-27媒体流配置界面 (41)图2-28 SIP兼容性配置界面 (43)图2-30加密配置界面 (46)图2-31语音文件界面 (48)图2-32呼叫音配置界面 (49)图2-33功能键配置界面 (50)图2-34时钟服务界面 (52)图2-35呼叫状态界面 (54)图2-36 FXS呼叫统计界面 (54)图2-37 FXO呼叫统计界面 (55)图2-38 SIP消息统计界面 (55)图2-39系统状态界面 (56)图2-40呼叫消息界面 (57)图2-41系统启动日志界面 (57)图2-42日志下载界面 (58)图2-43保存日志界面 (59)图2-44保存路径界面 (59)图2-45修改密码界面 (60)图2-46配置管理界面 (60)图2-47软件升级界面 (61)图2-48选择升级文件界面 (61)图2-49升级界面 (61)图2-50升级过程提示界面 (61)图2-51升级成功后设备重启完成界面 (62)图2-52恢复出厂配置界面 (62)图2-53端口抓录界面 (63)图2-54数据抓包界面 (63)图2-55自动诊断界面 (64)图2-56 Ping诊断界面 (64)图2-57版本信息界面 (65)图3-1配置全局VLAN (67)图3-2全局VLAN模式下的数据包带上对应的VLAN标签 (67)图3-3配置语音VLAN工作在Mode1 (68)图3-4配置语音VLAN工作在Mode2 (68)图3-5配置管理VLAN (69)图3-6网络环境 (70)图3-7配置多业务VLAN (70)图3-8设备在多业务VLAN下的IP地址 (71)图3-9多业务VLAN模式下的SIP数据包中携带语音VLAN的VLAN标签 (71)图3-10多业务VLAN模式下的RTP数据包中携带语音VLAN的VLAN标签 (71)图3-11多业务VLAN模式下的HTTP数据包中携带管理VLAN的标签 (72)图3-12系统构成图 (72)图3-13 LLDP消息中有VLAN ID的处理流程 (73)图3-14 LLDP中无VLAN ID的处理流程 (73)图3-15 LLDP消息 (74)图3-16在发送消息中插入 (74)表格目录表1-1 MX系列网关硬件规格表 (1)表1-2 HX4E型号表 (2)表1-3 HX4E前面板说明 (3)表1-4 HX4E后面板说明 (3)表1-5 HX4E指示灯含义说明 (3)表1-6 MX8A产品型号表 (1)表1-7 MX8A支持的语音接口卡型号表 (1)表1-8 MX8A前面板说明 (1)表1-9 MX8A后面板说明 (2)表1-10 MX8A指示灯含义说明 (2)表2-1网关默认IP地址对应表 (4)表2-2网关默认密码对应表 (4)表2-3网络配置参数 (6)表2-4 VLAN配置参数 (7)表2-5系统配置参数 (9)表2-6网关支持的编解码方式 (10)表2-7 SIP配置参数 (10)表2-8容灾配置参数 (12)表2-9 MGCP配置参数 (13)表2-10传真配置参数 (15)表2-11用户线电话号码配置参数 (16)表2-12用户线功能配置参数 (17)表2-13用户线特性配置参数 (20)表2-14中继线电话号码配置参数 (22)表2-15中继线功能配置参数 (23)表2-16中继线特性配置参数 (25)表2-17常用号码位图规则说明 (27)表2-18路由表格式 (30)表2-19号码替换处理方式 (30)表2-20路由目的端类型 (32)表2-21 NAT配置参数 (35)表2-22远程管理配置参数 (36)表2-23 SNMP配置参数 (37)表2-24 TR069配置参数 (38)表2-25安全配置参数 (39)表2-26媒体流配置参数 (41)表2-27 SIP兼容性配置参数 (44)表2-29加密配置参数 (46)表2-31呼叫音配置参数 (49)表2-32功能键配置参数 (50)表2-33时钟服务参数 (53)表2-34呼叫状态参数 (54)表2-35系统状态参数 (56)表2-36日志管理配置参数 (58)HX4E/MX8A系列语音网关用户手册1 概述1.1 产品介绍MX8A和HX4E系列智能型语音网关（以下简称“MX网关”），通过SIP或MGCP协议将传统的电话终端设备接入到IP网。

迅时语音网关和IPPBX设备远程自动管理手册

3.1 配置文件类型说明.................................................................................................................................................................. 4 3.1.1 通配文件......................................................................................................................................................................4 3.1.2 MAC 命名配置文件.....................................................................................................................................................4
2 搭建 ACS 服务器（TFTP）......................................................................................................................................... 3 3 准备配置文件..................................................................................................................................................................4

上海迅时智能电话系统OM系列IPPBX管理员手册 V104

RST
复位按键，用于恢复出厂设置。
PWR
电源接口，用于连接电源。
注：请使用随设备配套提供的电源适配器。
接地端
用于连接接地线。
2.2.3
表2-1OM80产品型号
型号
接口卡名称
接口卡数量
模拟外线接口数
模拟分机接口数
OM80
OM80-16S
16FXS
1
0
16
OM80-20S/4
16FXS
1
4
20
4FXS/4
图2-3OM20后面板
表2-1OM20接口说明
接口
说明
FXS
模拟分机接口（RJ11），用于连接模拟话机、传真机、POS机。
FXO
模拟外线接口（RJ11），用于连接公共交换电话网络（PSTN）。
PC/WAN
PC口用于连接电脑。
WAN口用于连接上联网络。
两个百兆以太网交换口（RJ45），共用一个IP地址。IP地址默认通过DHCP获取，获取失败时使用默认地址192.168.2.218。地址可在基本配置>网络中修改。
注：OM不会自动为电脑分配地址，必须手动配置电脑的IP地址与OM同一网段。
USB
USB接口，用于连接USB存储设备。
注：设备另含有16GB内置存储。
CON
串口，用于连接串口终端进行后台调试。
注：一般不使用。使用时需使用专用的RJ45-RS232串口连接电缆连接PC端的RS232端口。此连接电缆需自行制作或购买。若与无RS232端口的笔记本电脑连接，则还需使用USB转RS232串口连接电缆。电缆示意图如图1-3和图1-4所示。
401A-4S
3
0
12
OM50-10S/2

迅时FXO口网关对接Asterisk

迅时FXO口网关对接Asterisk概况迅时网关具有极强的兼容性，可与微软Lync2010或Exchange2010、腾讯通RTX、思科Call Manager、Alcatel OXE、IBM Sametime等实现无缝对接。

本文介绍迅时FXO口网关（以下简称O口）与Asterisk的对接配置。

应用一Asterisk与O口设置在同一局域网下，O口接PSTN直线，配置固定IP地址：192.168.250.99。

O口路由配置IP X ROUTE FXO 1-4/RAsterisk中extensions.conf配置[default]exten =>_9x.,1,Dial(sip/${EXTEN:1}@192.168.250.99:5060)说明：Asterisk下分机拨9出局。

应用二O口注册到Asterisk，O口设置DHCP获取IP地址。

网关界面配置步骤 1点击“基本配置 > SIP”，设置注册服务器和代理服务器。

步骤 2点击“线路配置 > 中继线功能”，设置注册账号及密码。

上海迅时通信设备有限公司1/3O口路由配置IP 9x REMOVE 1IP 9x ROUTE FXO 1Asterisk中extensions.conf配置[default]exten =>_9Z.,1,Dial(SIP/trunk1)Asterisk中sip.conf配置[trunk1]call-limit=4type=friendsecret=123456host=dynamicdtmfmode=rfc2833qualify=3000应用三外线通过O口呼入进入Asterisk的IVR，听欢迎后拨分机号码；O口注册到Asterisk，Asterisk接入号为8888。

网关界面配置步骤 1点击“基本工具 > 系统”，将网关DTMF传输方式设为RFC2833。

2/3 上海迅时通信设备有限公司上海迅时通信设备有限公司3/3步骤 2 点击“线路配置 > 中继线功能”，将绑定号码设为8888。

零海拔 FXS网关使用说明V1.0说明书

FXS网关使用说明V1.0深圳市零海拔科技有限公司Marketing@Support@2010-6-7目录1.概要 (1)1.1. 简介 (1)1.2. 协议 (1)1.3. 硬件特性 (2)1.4. 软件特性 (2)1.5. 产品包装清单 (2)1.6. 产品外观 (3)2.连接说明 (5)2.1. 接口说明： (5)2.2. 显示灯说明： (7)2.3. 连接图： (8)3.开始配置 (10)3.1. 出厂设置参数 (10)3.2. 电话操作的星号命令 (11)3.3. 呼叫 (12)3.3.1. 拔打电话本号码 (12)3.4. 登陆到网关 (12)3.4.1. 获取IP (12)3.4.2. 打开浏览器输入IP (12)3.5. 配置网关 (14)3.5.1. 用户选项 (14)3.5.2.网络配置 (18)3.5.3.呼叫设置 (20)3.5.3.1. H.323 终端配置 (20)3.5.3.2. 直连模式 (21)3.5.3.3. 关守模式 (21)3.5.3.4. 加密 (25)3.5.3.5. H.323高级设置 (25)3.5.3.6. SIP协议 (27)3.5.3.7. 防火墙穿越 (36)3.5.4. 话机设置 (39)3.5.5. 保存改动： (40)3.5.6. 放弃改动： (40)4.电话本 (41)5.工具 (42)5.1. 在线升级 (42)5.2. 更改密码 (42)5.3. 恢复出厂设置 (43)5.4. 重启系统 (43)6.拨号规则 (43)6.1. 基本规则语法: (44)6.2. 带号码位数限制的拨号规则 (45)7.了解更多 (45) FXS系列网关说明书1.概要1.1. 简介FXS系列网关是零海拔科技开发的高性能宽带网关，用于将模拟电话连接到VOIP网络电话系统或VOIP服务提供商。

FXS系列网关内置H.323与SIP协议，高可靠的线路检测功能最高限度地防止线路挂死。
