安全鞋包头的测试标准(正式)
安全性防护鞋——内包头鞋的标准
鸯
Ｃ ｅ。ｅＥ。 标Ｐ。ｏｅｉｔ ｈ ｒ。ｃ 。 ｉ。。。ｑ。 ｎ。Ｐｔ。ｅ ａ 。ｉ。ｎ 。。 。 准化之窗ｕ— ｓ 。ｖ 。 ｏｒ ｐ 。ｔ 。 ｎ ａ 。 ｌ ｍ —
安全性 防护鞋
内包 头鞋 的标 准
季学松
（ 国家劳动防护用品检验中心 山东省东营市 ２ ７ ０ ） ５ ０ ０
１９ 对其类别或级别相应地进行 了 ９９ 弯曲， 卷边的宽度 ｃ ３ ｍ 以上。 为 ｍ 分类或分级 。检验 内包头是否具有 能试验和耐压力性能试验来衡量。
试 验
１ 《 ． ４ 产品质量法》的有关规定 《 产品质量法 》适用 的产品范
ＨＧ ０ １ ９９《 ３ ８—１９ 胶面防砸安全
安 全防 护鞋 存不 同作业 场合 表 １ Ｌ ５ － ４ 保护足趾安全鞋（ 》 Ｄ ０１９《 ９ 靴）对内包头抗冲击性能、 耐压力性能的试验指标
穿用起 着保护脚 部 、 部免 受伤害 腿 的作用 。内包头鞋属于安 全防护鞋
的一种 ，是防御物 体坠落伤害足趾 的一种特殊功能鞋 。
Ｌ ０ １９ 保护足趾安全鞋 Ｄ５— ９ ４《
安全靴》 。内包头鞋 （ ） 靴 由于 工作场 的水 平距离 ａ ４ 为 ０～６ ｍ， 度 （ ）对每 双鞋 （ ） ０ｍ 高 靴 》 靴 的整体重 量没
所的差异 ．Ｄ ０ １９ Ｌ ５ － ９４和 ＨＧ ０ １ ｂ为 ３ ３８— ５ ｍｍ以上 ， 下边为卷边呈水平 有进行限定。
标准对 内包头进行耐压 力性能试验 寸进 行比较不难 看 出， 两个产品 标 定 的产 品质昼必须 满足 的条件 ， 如
所施 加的静压力和对 内包头进行抗 准关于 内包头高度均无上限规定。
冲击试验时冲击锤质最及其落下高 １ 有 关每 双鞋 （ ） 体重 量 的 健康和人身 、 产安仝 的工业产品 ， ． ３ 靴 整 财
安全鞋包头测试标准
安全鞋包头测试标准平安鞋包头测试标准之相关制度和职责,疼惜性鞋包头通常被装置在能供应抗冲击和耐压缩作用的成品鞋中｡传统的鞋包头一般是钢包头,也有一些是铝制的鞋包头,而近年来,塑料鞋包头或非金属合成鞋包头也渐渐进入市场｡与钢包头相比,...疼惜性鞋包头通常被装置在能供应抗冲击和耐压缩作用的成品鞋中｡传统的鞋包头一般是钢包头,也有一些是铝制的鞋包头,而近年来,塑料鞋包头或非金属合成鞋包头也渐渐进入市场｡与钢包头相比,铝制包头及非金属合成包头比较轻,但价格通常也贵得多｡然而,它们在特定的用途上的确有它们的优点,包括在对磁敏感的电子厂和石化工业中的用法等｡用合成包头和塑料包头的平安鞋也普遍用法在机场,由于它们的非金属特性在通过安检区域的时候可以将对金属的干扰降至最低｡目前,全球依据平安鞋鞋包头详细的疼惜性能水准有几种不同的测试标准和认证要求｡其中包括加拿大依据z195-02标准进行的CSA认证,美国的ASTM F2413-05标准(该标准在近年取代了ANSI Z41-1999标准),以及适用于欧盟地区的个人防护装备(PPE)指令89/686/EEC的相关法规｡以上全部标准和法规都要求鞋包头作为成品鞋内部的一部分来进行测试评估｡影响鞋包头性能的因素鞋包头的性能可能会受到其他各种因素的影响｡依据工作中的疼惜空间原理,不仅是鞋包头务必有足够的强度,鞋底也应当能在受压力或冲击时于鞋包头的褶边下马上形成必要的支撑强度,以便受冲击力可以有效地转移到地面上,而不会导致鞋底上方的鞋包头等其他零配件在受力后陷入鞋底里｡欧洲标准的要求个人防护装备指令CE标准的要求包含对成品例如成品鞋和服装的要求,不适用于配件､材料和零部件｡因此,鞋包头本身是不行能申请CE 标准的｡然而,鞋包头可被当作零部件来进行测试,用法特地为鞋包头设定的欧洲标准EN 12568:1998的要求和测试方法｡此标准的测试条件与成品鞋的测试标准EN ISO 20345相类似,但对冲击压缩后的间隙要求更高,以抵消可能由比较软的鞋底向上挤压而导致的间隙缩小｡EN 12568标准涵盖了鞋包头抗冲击和耐压缩的性能,也包括对鞋包头的测量标准,和金属鞋包头的防腐蚀性能｡封于非金属的鞋包头,其抗冲击性能要通过几种不同的预处理之后进行测试,例如高温存低温预处理后的抗冲击测试以及经过几种不同的化学品处理后的抗冲击测试｡封于制造销往欧洲市场的成品鞋的制造商而言,我们猛烈建议他们只选购吻合EN 12568测试标准的鞋包头｡可能的话,要求鞋包头的供应商供应其产品通过由ISO 17025标准审核的第三方测试机构(如SATRA)所签发的测试报告｡对于非金属鞋包头,欧洲平安鞋标准(EN ISO 20345及EN ISO 20346)要求成品鞋只能用法吻合EN 12568标准第4.3款要求等类型的鞋包头｡先不谈要达到的标准,鞋包头的设计对好的性能来说也是特别重要的｡基于“防护空间”原理,鞋包头的设计务必使得它有足够的强度,在确定的范围内限制其裂开或变形,即依据相关标准进行冲击或压缩测试时,鞋包头不会被压碎或被压变形｡除了鞋包头的材料强度､厚度和样子以外,沿着鞋包头底部边缘形成的褶边宽度也是一个重要因素,由于这个褶边可以关怀鞋包头将其受到的压力转移到支撑它的鞋底上｡另外一个重要的特征就是鞋包头的内部深度,鞋包头越深,在冲击时它的可变形量就越大,对穿着者的疼惜就越好｡不同标准的耐压缩测试(如ASTM､CSA､EN)都是特别相像的,而抗冲击测试则因冲击包头的样子､冲击的能量以及标准要求的冲击后的最小间隙等因素的不一样而有些许转变｡明显地,实际用法的鞋包头的规格和性能对任何平安鞋能供应的疼惜力气是至关重要的因素｡然而,平安鞋本身的设计和结构也反过来影响着鞋包头的性能,这就是为什么要从成品鞋上把鞋包头部分取下来做测试,由于只有这样才能测试出鞋包头对穿着者的实际疼惜水平｡鞋包头的耐压缩性能测试基于这个缘由,可以说假如鞋底的配方的硬度相对大些,它对鞋包头的支撑就更有效些｡另外一个需求考虑的因素就是,设计的时候鞋底要与鞋包头边缘保持在始终线上,而且鞋底要有齿纹｡这是由于鞋底齿纹间的间隔区域不能供应很好的支撑,因此可能的话尽量避开鞋包头边缘与鞋底齿纹的间隔区域重合｡另外一个可能影响鞋包头疼惜力气的鞋底设计特征,是鞋底的总厚度朝鞋头的方向渐渐削减,这就增加了鞋头跷度｡相反地这会影响鞋包头的疼惜性能,在受到冲击或撞击的时候前跷的鞋头向前倾,因而使得鞋包头的前壳低于鞋包头后缘｡由于多数平安鞋鞋包头的设计是通过它的前壳传导冲击力和压力,假如它的前壳被压低到低于鞋包头后缘,那么它的力转移机制就不能有效地起作用,鞋包头后缘就会遭受严峻的变形｡还有一个鞋底组成部分的特征也能影响鞋包头的疼惜力气,那就是沿鞋底宽度切下,纵横切面看到的鞋面表面的纵断面｡此处凹入鞋底的鞋面材料增加了平安鞋鞋包头中间的间隙,因此鞋包头的变形量在受到可能发生的损害时会更大一些｡脚底的鞋床护垫大多数平安鞋都有鞋床护垫,通常是一个合脚的固定鞋垫｡然而,假如鞋垫掩盖了鞋底的整个长度,那么毫无疑同地它也延伸到了鞋包头下方的防护空间里｡这就削减了鞋包头的内部间隙,而对鞋包头能供应的疼惜作用产生不良的影响｡因此,可以考虑将鞋垫的鞋头部位打薄｡一旦鞋包头的内部间隙被评估吻合要求,就不要再转变鞋垫｡防穿刺中底由于各种缘由,防穿刺中底通常不掩盖鞋底的整个宽度,EN ISO 20344系列标准的相关要求也允许防穿刺中底的边缘和拉帮中底的边缘之间有至少6.5mm的距离｡然而,在受压缩的状况下,鞋包头的褶边有可能会越过防穿刺中底的外沿而陷入鞋底中｡然后防穿刺中底就会在鞋包头里面跷起,并且,由于防穿刺中底此时是平面受力的,它就会向上变形并挤压鞋包头的内部空间｡为了提高抗冲击和耐压缩测试的性能,防穿刺中底务必固定在鞋底上,使得它完全被压在鞋包头褶边的下面｡这样,在测试的时候,它就会成为鞋包头的底座,并阻挡鞋包头在被压缩的时候陷入鞋底中｡另外,鞋包头的褶边还要完全放置在防穿刺中底板的上面,以防止它在测试的时候移动而跷进鞋包头的褶边里面｡最终还有重要的一点,在生产过程中要将鞋包头正确地安装在鞋楦上｡安装不好的话可能导致鞋包头位移,以致性能的严峻不稳定｡现在,鞋包头种类和所用材料的选择都比以前多了许多｡平安鞋制造商就要以既定的产品市场以及产品用途进行选择,并确保鞋类的设计能发挥其最大程度的疼惜作用｡电焊工平安操作规程兼职平安员岗位职责建筑平安员岗位职责项目平安员岗位职责车队平安员岗位职责平安生产管理责任书。
安全鞋原辅材料检验标准
文件编号：版本：# # # # # # 有限公司质量体系文件安全鞋原辅材料检验标准编制：审核：批准：2013-02-02发布2013-02-03实施# # # # # # 有限公司发布1.目的确保采购的原辅材料合格、满足产品实现的需要。
2.适用范围本规程适用于公司采购皮革、底料、防穿板、钢头、碗口革、里子、中底布、线、鞋带、热熔革、复合材料、内垫、商标及标识，海绵，乳胶海绵、包装物的质量控制。
3.材料分类A类：皮革、底料、防穿板、钢头、碗口革B类：里子、中底布、线、鞋带、热熔革C类：复合材料、内垫、商标及标识，海绵，乳胶海绵、包装物4.检验规程4.1皮革检验规程4.1.2皮革不合格处置对于检验不合格的皮革，质量部通知商务部退货。
4.2底料、胶水检验规程4.2.2底料、胶水不合格处置对于检验不合格的底料、胶水，质量部通知商务部退货。
4.3防穿板检验规程4.3.2防穿板不合格处置对于检验不合格的防穿板，质量部通知商务部退货。
4.4钢头/铁头/塑头检验规程4.4.2钢头不合格处置对于检验不合格的钢头，质量部通知商务部退货。
4.5碗口革检验规程4.5.2碗口革不合格处置对于检验不合格的碗口革，质量部通知商务部退货。
4.6里子（网布、堪培拉、无纺布、丽新布）检验规程4.6.2里子不合格处置对于检验不合格的里子，质量部通知商务部退货。
4.7中底布检验规程4.7.2中底布不合格处置对于检验不合格的中底布，质量部通知商务部退货。
4.8线、鞋带、扣件检验规程4.8.2线、鞋带、扣件不合格处置对于检验不合格的线、鞋带、扣件，质量部通知商务部退货。
4.9复合材料、内垫材料、堪培拉检验规程4.9.1复合材料、内垫材料、堪培拉抽样、检验项目、判定标准（见下表）4.9.2复合材料、内垫材料、堪培拉不合格处置对于检验不合格的复合材料、内垫材料、堪培拉，质量部通知商务部退货。
4.10商标、标识检验规程4.10.2商标、标识不合格处置对于检验不合格的商标、标识，质量部通知商务部退货。

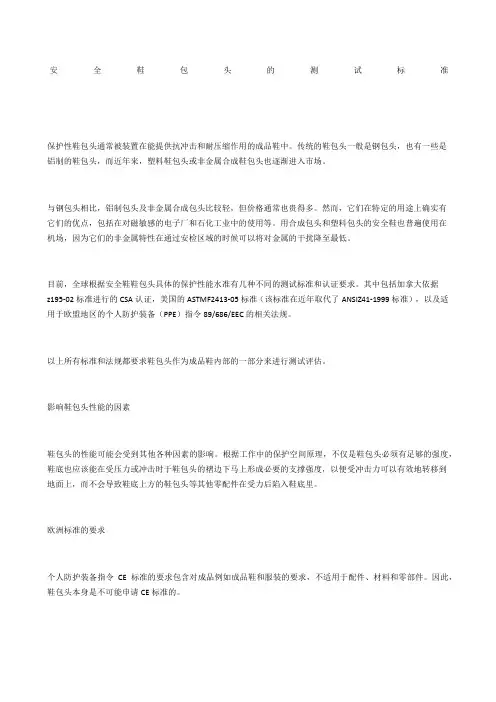

安全鞋包头的测试标准
安全鞋包头的测试标准保护性鞋包头通常被装置在能提供抗冲击和耐压缩作用的成品鞋中。
传统的鞋包头一般是钢包头，也有一些是铝制的鞋包头，而近年来，塑料鞋包头或非金属合成鞋包头也逐渐进入市场。
与钢包头相比，铝制包头及非金属合成包头比较轻，但价格通常也贵得多。
然而，它们在特定的用途上确实有它们的优点，包括在对磁敏感的电子厂和石化工业中的使用等。
用合成包头和塑料包头的安全鞋也普遍使用在机场，因为它们的非金属特性在通过安检区域的时候可以将对金属的干扰降至最低。
目前，全球根据安全鞋鞋包头具体的保护性能水准有几种不同的测试标准和认证要求。
其中包括加拿大依据z195-02标准进行的CSA认证，美国的ASTMF2413-05标准（该标准在近年取代了ANSIZ41-1999标准），以及适用于欧盟地区的个人防护装备（PPE）指令89/686/EEC的相关法规。
以上所有标准和法规都要求鞋包头作为成品鞋内部的一部分来进行测试评估。
影响鞋包头性能的因素鞋包头的性能可能会受到其他各种因素的影响。
根据工作中的保护空间原理，不仅是鞋包头必须有足够的强度，鞋底也应该能在受压力或冲击时于鞋包头的褶边下马上形成必要的支撑强度，以便受冲击力可以有效地转移到地面上，而不会导致鞋底上方的鞋包头等其他零配件在受力后陷入鞋底里。
欧洲标准的要求个人防护装备指令CE标准的要求包含对成品例如成品鞋和服装的要求，不适用于配件、材料和零部件。
因此，鞋包头本身是不可能申请CE标准的。
然而，鞋包头可被当作零部件来进行测试，使用专门为鞋包头设定的欧洲标准EN12568：1998的要求和测试方法。
此标准的测试条件与成品鞋的测试标准ENISO20345相类似，但对冲击压缩后的间隙要求更高，以抵消可能由比较软的鞋底向上挤压而导致的间隙缩小。
EN12568标准涵盖了鞋包头抗冲击和耐压缩的性能，也包括对鞋包头的测量标准，和金属鞋包头的防腐蚀性能。
封于非金属的鞋包头，其抗冲击性能要通过几种不同的预处理之后进行测试，例如高温和低温预处理后的抗冲击测试以及经过几种不同的化学品处理后的抗冲击测试。
安全鞋测试项目及标准
安全鞋测试项目及标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!近年来，随着工业安全意识的提高，安全鞋成为了工人们必备的个人防护装备。
安全鞋的行业检测标准
安全鞋的行业检测标准主要指标为：a.包头抗冲击性能用规定重量的钢制冲击锤进行冲击试验，包头受冲击时包头下的间隙高度应小于规定值，而且包头在测试轴线方向不应出现任何穿透性裂纹。
值得注意的是各国标准中对冲击锤的重量、规格、冲击高度及试验机的构造等的规定有所不同，实际测试时应加以区分。
b.抗刺穿性能试验机上装有一压板，压板上装有试验钉，试验钉为一个截去尖端的头，钉头的硬度应大于60HRC。
将鞋底试样放在试验机的底盘上，位置可使试验钉通过外底进行刺穿，试验钉以10 m m/min ± 3 mm/min的速度刺穿鞋底，直到穿透为止，记录所需的最大力。
每只鞋底上选4个点进行试验(其中至少有1个点在跟部)，各个点相距不低于30mm，且距内底边缘距离大于10 mm。
有防滑块的底，应在块之间进行刺穿。
4个点中的2个点应在距植底楞所在边缘线10-15 mm的距离内进行测试。
如果湿度会对结果产生影响，测试前应将鞋底浸于加20℃±2℃的去离子水中16±1h。
c.导电鞋和防静电鞋的电气性能鞋样经在干燥和湿的大气中调节后，将干净的钢球填充人鞋内并放到金属探针装置上，使用规定的电阻测试仪器，测量前面两个探针与第三只探针间的电阻。
一般情况下，导电鞋要求电阻不应大于l00K欧姆 ;防静电鞋要求电阻应在100K欧姆至100M 欧姆之间。
d.隔热性能以成鞋作为试样，将热电偶装在内底连接区域的中心处，并将钢球填人鞋内。
调节沙浴锅的温度至150℃士5℃，将鞋样放于其上，使沙子接触到鞋的外底，使用与热电偶相连接的温度测试装置，测定内底的温度与相应的时间，给出温度的增加曲线。
计算从试样放置到沙浴上起30min后所增加的温度。
一般隔热鞋要求内底表面的温度增加值小于22℃。
e.鞋跟部分的能量吸收性能试验仪器的最大压缩负荷6000N，配有记录负荷/变形特征的装置。
将带跟的鞋样置于一钢板上，将试验冲头在鞋跟部分的中心内侧靠着内底。
安全鞋防护功能介绍
安全鞋产的防护功能已经使用介绍1：安全鞋定义2：安全鞋功能检测介绍：3：安全鞋行业标准介绍：4：安全鞋的相关分类：5：安全鞋的选择和使用：6：安全鞋具备的保护功能：7：安全鞋行业的发展介绍：8：注意事项：9; 安全鞋图片安全鞋定义：安全鞋是安全类鞋和防护类鞋的统称，一般指在不同工作场合穿用的具有保护脚部及腿部免受可预见的伤害的鞋类。
安全防护鞋属于高技术含量及高附加值的鞋类产品，安全防护鞋的生产过程对原料、辅料、化料、机械设备等的要求都很高，目前国内许多具有一定规模和档次的制鞋企业已将目光投向安全防护鞋这块以往被发达国家占有的市场领域。
安全鞋功能检测介绍：包头抗冲击性能用规定重量的钢制冲击锤进行冲击试验，包头受冲击时包头下的间隙高度应小于规定值，而且包头在测试轴线方向不应出现任何穿透性裂纹。
值得注意的是各国标准中对冲击锤的重量、规格、冲击高度及试验机的构造等的规定有所不同，实际测试时应加以区分。
抗刺穿性能试验机上装有一压板，压板上装有试验钉，试验钉为一个截去尖端的头，钉头的硬度应大于60HRC。
苏康安全鞋将鞋底试样放在试验机的底盘上，位置可使试验钉通过外底进行刺穿，试验钉以10 mm/min ± 3 mm/min的速度刺穿鞋底，直到穿透为止，记录所需的最大力。
每只鞋底上选4个点进行试验(其中至少有1个点在跟部)，各个点相距不低于30mm，且距内底边缘距离大于10 mm。
有防滑块的底，应在块之间进行刺穿。
4个点中的2个点应在距植底楞所在边缘线10-15 mm的距离内进行测试。
如果湿度会对结果产生影响，测试前应将鞋底浸于加20℃±2℃的去离子水中16±1h。
导电鞋和防静电鞋的电气性能苏康安全鞋样经在干燥和湿的大气中调节后，将干净的钢球填充人鞋内并放到金属探针装置上，使用规定的电阻测试仪器，测量前面两个探针与第三只探针间的电阻。
一般情况下，导电鞋要求电阻不应大于l00K欧姆;防静电鞋要求电阻应在100K欧姆至100M欧姆之间。
劳保鞋达标钢头钢板的国际标准是什么
劳保鞋达标钢头钢板的国际标准是什么
一般钢包头耐15kn 压力,200j 能量冲击。
en iso 20345:2004安全鞋
规定了安全鞋设计和配备了防砸安全包头,至少可承受最大200焦耳的冲击和15千牛的挤压
抗刺穿穿透鞋底所需的力不小于1100n
正宗劳保鞋前面的钢板可以负重多少
**劳保抄鞋的钢头国标规定:bai承受200焦耳的冲击du和最大15千牛的挤压,同时zhi可承受抗刺穿力dao1100牛。
选择劳保鞋时,可以遵循以下5点:
a.劳保鞋除了须根据作业条件选择适合的型别外,还应合脚,穿起来使人感到舒适,这一点很重要,要仔细挑选合适的鞋号。
b.劳保鞋要有防滑的设计,不仅要保护人的脚免遭伤害,而且要防止操作人员被滑倒所引起的事故。
c.各种不同效能的劳保鞋,要达到各自防护效能的技术指标,如脚趾不被砸伤,脚底不被刺伤,绝缘导电等要求。
但安全鞋不是万能的。
d.使用劳保鞋****deh**.***/category-136前要认真检查或测试,在电气和酸碱作业中,破损和有裂纹的防护鞋都是有危险的。
e.劳保鞋用后要妥善保管,橡胶鞋用后要用清水或消毒剂冲洗并晾干,以延长使用寿命。
安全鞋国家标准介绍
GB 21148—2007《个体防护装备安全鞋》GB 21147—2007《个体防护装备防护鞋》GB 21146—2007《个体防护装备职业鞋》GB/T 20991—2007《个体防护装备鞋的测试方法》理解与实施xx集团xx安全环保研究院生产过程中足部伤害因素及足部防护装备产品1.生产过程中伤害足部因素（1）物体砸伤或刺割伤害：这是最常见的伤害因素。
在机械工业、冶金工业、建筑工业等生产或施工过程中，常有物体坠落或铁钉、锐利的物品散落在作业现场，可能砸伤足趾、脚背或刺伤足底。
（2）高低温伤害：在冶炼、铸造、金属热加工、焦化、工业炉窑等作业场所，不仅环境气温高，而且还有强辐射热灼烤足部，灼热的物料喷溅到脚上或掉入鞋内引起烧伤（烫伤）。
而另一方面，在寒冷地区，及一些低温作业场所，气温在零度以下，甚至-20℃～-30℃。
低温会使足部发生冻伤，降低工作效率。
（3）化学品伤害：在化工厂、造纸厂、有色冶炼、电池生产等作业时，腐蚀性化学品可能接触到足部而产生伤害。
（4）触电伤害：是工伤事故中常见的伤害因素，可分为接触电伤害和非接触电伤害两种。
前者主要是电流伤害，它可能破坏人体的内部组织，如心脏、呼吸系统、神经系统等。
后者主要是电弧伤害，表现为电烙印、电烧伤、皮肤炭化，严重者可深及肌肉、骨胳和内部器官。
作业者最可能通过手脚接触电，可见脚防触电的重要性。
（5）静电伤害：静电对人体的伤害主要是引起心理障碍，产生恐惧情绪，可造成意外伤害。
也可因电击造成皮肤烧伤和皮炎。
而静电的主要危害是在工业上发生易燃易爆事故，如加油站、炸药制造场所等。
（6）强迫体位：主要发生在低矮的井下巷道作业，膝部常常弯曲或膝盖着地爬行，造成膝关节发生滑囊炎。
2.足部防护装备产品足部防护装备是保护从业人员足（腿）部位免受伤害的防护装备。
主要有：护膝、护腿、足护盖、鞋类。
其中最主要的是各种劳保鞋。
劳保鞋按防护功能又分为：安全鞋、防护鞋、职业鞋、电绝缘鞋、防静电鞋、导电鞋、耐化学品靴、消防用鞋、高温防护鞋、焊接防护鞋、防振鞋、耐油鞋、低温环境作业保护靴等。
如何测试安全鞋的性能参数
如何测试安全鞋的性能参数1.包头抗冲击性能使用规定分量得钢制冲击锤进行冲击试验，在包头受到冲击得时候，如果包头下得间隙高度小于规定值，并且包头在测试轴线方向不出现任何穿透性裂纹，那么抗冲击性能符合标准，但是需要注意的是，每个国家对于冲击锤的冲击高度，重量，规格以及试验机构造的规定不同，所以在实际测试时应当给予区分。
中国国家标准中规定的测试方法：按照GB / T20991-2007中5.3.2方法确定测试轴线。
用夹持装置固定式样，并使调节冲击锤能冲击到保护包头的前部后部状语从句：。
将圆柱体放入保护头内，圆柱体中心位于测试轴线上，圆柱体后边缘与保护包头后边缘水平。
使冲击锤从适当高度落至测试轴线上，达到（200±4）.J的冲击能量。
在保护包头后边缘压痕的10毫米范围内，用千分表测量圆柱体受压后的最低高度，精确到0.5mm左右。
此高度即冲击后的间距。
2.抗刺穿性能在试验机上装上一块有试验钉的压板，试验钉需要截取尖端的头，钉头的硬度需要大于60HRC。
然后将试验鞋的鞋底放在试验机的底盘上，位置可以使试验钉通过外底进行穿刺，试验钉以至少10毫米/分钟±3毫米/分钟的速度刺穿鞋底，直到穿透为止，记录穿刺所需的最大用力。
每只鞋底上选4个点进行试验（其中至少有1个点在跟部），各个点相距不低于30mm，且距内底边缘距离大于10 mm。
有防滑块的底，应在块之间进行刺穿.4个点中的2个点应在距离底楞所在边缘线10-15 mm的距离内进行测试。
如果湿度会对结果产生影响，测试前应将鞋底浸于加20℃±2℃的去离子水中16±1h。
抗穿刺性能：刺穿力：按照GB / T20991-2007中5.8.2方法测试时，穿透鞋底所需的力不应小于1100N。
结构：防刺穿垫应装在鞋底中，在不损坏鞋的情况下应不能移动垫防刺穿垫不应位于保护包头卷边上方也不应与之接触。
尺寸：。
按照GB / T20991-2007中5.8.1方法测量防刺穿垫尺寸除鞋座区域外，在代表楦底边缘的曲线和垫之间的最大距离应为17毫米将防刺穿垫固定于鞋底的最大直径为3毫米的开孔不应超过3个。
中国国家安全鞋标准
中国国家安全鞋标准2007年08月21日中华人民共和国国家标准皮安全鞋Lesther Safety ShoesGB4014-83（国家标准局１９８３年１２月１２日发布，１９８４年１０月１日实施）本标准适用于以皮革或帆布制作的安全鞋。
１．技术要求１．１所有的产品应装有防砸内包头，其技术要求见附录Ａ。
１．２强度要求要符合表１。
表１（略）１．３鞋底防穿刺性能；经穿刺试验，钢钉不得穿透内衬底。
１．４鞋底应有防滑齿或防滑花纹。
１．５热加工工种穿用的皮安全鞋，需经耐热、耐燃试验，不得发生变形，燃烧速度不大于１ｍｍ/ｓ。
１．６每双鞋的整体重量不超过２公斤。
１．７其它性能要求按照轻工业部部颁标准，线缝皮鞋ＳＧ２７－７４，模压皮鞋ＳＧ２４－７４执行。
２．试验方法２．１静压力试验。
２．１．１试验仪器：采用的压力试验机精度±１％，最小刻度值在５ｋｇ以下，测量范围不得小于２，０００ｋｇ。
试验平台面积直径要大于７５ｍｍ，上下平台呈平行状态。
２．１．２试样准备：将产品的内包头后缘向后延长２５±３ｍｍ的鞋帮和衬里外，将下余的部分都割掉，仅留鞋头和鞋底作为试样，试样示意图如图１。
２．１．３试验方法：在试样内包头最高部分，放入同等高度２２ｍｍ直径的橡皮泥圆柱体，并将试样中橡皮泥部位放在压力试验平台的中心部。
以３－５分钟的速度缓慢加压，当压力达到１，４００ｋｇｆ后停机１分钟，再使压力恢复至零：取出橡皮泥，测其高度。
≥１５ｍｍ时为合格。
２．２冲击试验：２．２．１冲击试验的仪器结构如图２。
２．２．２试样准备：同２．１．２规定。
２．２．３试验方法：试验机重锤的重量为２３±０．２ｋｇ。
将式样固定在装置上，按表１规定调整重锤落下高度。
然后使重锤自由落下进行冲击试验。
试验后，取出橡皮泥测定其尺寸，≥１５ｍｍ时为合格。
２．３防砸鞋的穿刺试验：用６０号（标准型ＧＢ３４６－７５）钢钉，放在压力机平台上，用橡皮泥固定直立，放在鞋底的前掌中心部缓慢加压，当压力达到５０ｋｇｆ时停机检查。
足趾保护包头的测试方法及技术要求
足趾保护包头的测试方法及技术要求蔡夏林【摘要】本文系统阐述了足趾保护包头的技术要求、检测方法、检测设备的主要技术参数。
对足趾保护包头和足趾保护鞋中容易混淆的技术要求和测试方法进行说明。
为生产企业产品质量改进和企业产品选用提供指导。
%This paper systematically describes the technical requirements ,main technical parameters of test equipment and testing methods ,as well as the instructions when toecaps and footwears are inconsistent with the same kind of technical re-quirements ,which can provide guidances for product quality improvement and product use .【期刊名称】《工业安全与环保》【年(卷),期】2016(042)006【总页数】4页(P33-36)【关键词】抗冲击;耐压力;耐腐蚀;抗老化【作者】蔡夏林【作者单位】国家劳动保护用品质量监督检验中心武汉武汉430081【正文语种】中文GB/T 28288—2012《足部防护足趾保护包头和防刺穿垫》国家标准于2013年2月开始实施。
但由于部分生产企业没有掌握和理解标准内容，以至部分生产的保护包头产品质量达不到要求，另外由于部分使用企业混淆了保护包头与足趾保护鞋的技术要求和测试方法，错误选用保护包头导致生产的足趾保护鞋产品质量达不到要求，因此有必要对其主要技术要求和测试方法作必要的说明。
保护包头的技术要求包括：抗冲击性、耐压力性、保护包头的尺寸、金属保护包头耐腐蚀性、非金属保护包头抗老化及环境影响的稳定性五个方面。
以下针对保护包头技术要求、测试设备技术参数、测试步骤及方法作详细说明。
足趾保护包头的测试方法及技术要求
足趾保护包头的测试方法及技术要求
蔡夏林
【期刊名称】《工业安全与环保》
【年(卷),期】2016(042)006
【摘要】本文系统阐述了足趾保护包头的技术要求、检测方法、检测设备的主要技术参数。
对足趾保护包头和足趾保护鞋中容易混淆的技术要求和测试方法进行说明。
为生产企业产品质量改进和企业产品选用提供指导。
【总页数】4页(P33-36)
【作者】蔡夏林
【作者单位】国家劳动保护用品质量监督检验中心武汉武汉430081
【正文语种】中文
【相关文献】
1.保护包头和防刺穿垫技术要求 [J], 蔡夏林
2.等级保护2.0中计算环境安全测评技术要求和测试方法分析 [J], 孟亚豪;李旋
3.等级保护2．0中计算环境安全测评技术要求和测试方法分析 [J], 孟亚豪;李旋;
4.基于环境标志产品技术要求对于涂料、油墨及胶粘剂中VOC的测试方法研究[J], 王玉鹏
5.基于环境标志产品技术要求对于涂料、油墨及胶粘剂中VOC的测试方法研究[J], 王玉鹏
因版权原因，仅展示原文概要，查看原文内容请购买。
对比安全鞋标准了解安全鞋使用环境
对比安全鞋标准了解安全鞋使用环境在认识安全鞋标准之前需要了解安全鞋的主要组成部分：鞋面/鞋帮：头层牛皮（具最佳透气性和耐伸张性）；牛二层皮（具良好透气性和伸张性）包头：不锈钢/非金属合成材料防穿刺中底：不锈钢/非金属合成材料鞋底：双密度PU注塑鞋底（中底＋大底）；橡胶大底+EV A/PU 中底；单密度PU注塑鞋底安全鞋行业所在风险分析：工作环境存在的风险防护性能机械伤害坠落物体防护包头（抗冲击&耐压力）压力锋利物体抗刺穿震动或震动（长时间行走和站立）减震（后跟能量吸收）滑防滑电伤害带电作业（触电、电弧）电绝缘感应电流（处理燃料或易燃化学物）抗静电热环境隔热（HI)热表面外底耐热（HRO)冷环境防寒热表面潮湿或湿润的环境防水油耐油性安全鞋欧洲检测标准：欧标标准内容替代标准ENISO20344:2004测试方法该项标准规定了安全鞋、防护靴和工作鞋的要求以及这几类鞋的测试方式。
此项标准要与ENISO20345，ENISO20346和ENISO20347关联使用。
这三项标准分别规定了以上几种安全鞋的防护等级和功能的各类相关要求EN344:1992EN344-2:1996ENISO20345:2004安全鞋规定了安全鞋设计和配备了防砸安全包头，至少可承受最大200焦耳的冲击和15千牛的挤压EN345:1992EN345-2:1996ENISO20346:2004防护鞋规定了安全鞋设计和配备了防砸安全包头，至少可承受最大100焦耳的冲击和10千牛的挤压EN346:1992EN346-2:1996ENISO20347:2004职业鞋这类工作鞋不同于安全鞋和防护鞋，因为没有配备安全包头，所以不能抗冲击和挤压EN347:1992EN347-2:1996欧洲安全鞋类型标准：类型ENISO20345SB安全鞋内衬耐磨、吸汗，带有抗冲击的钢头，有防震、吸汗鞋垫，同时大底需具有耐磨、防震、止滑优势SBPSB类安全鞋+防穿刺中底S1SB+防静电、后跟封闭、脚后跟吸收能量等S1PS1+防穿刺S2S1+防水S3S2+防穿刺、防滑外底注：S3类安全鞋是ENISO20345标准中最高级别欧洲安全鞋防护特征ENISO20345标准：防护特征ENISO20345标准要求防砸（抗冲击性及耐压力性）至少可承受200焦耳的冲击和15千牛的挤压抗刺穿穿透鞋底所需的力不小于1100N防静电电阻值大于105小于109欧姆防滑SRA、SRB、SRC=SRA+SRB隔热性（HI）隔热250度，可持续30分钟耐热接触（HRO）鞋底耐接触热250度中国国标安全鞋标准：标准内容适用场所保护足趾安全鞋按LD50-94标准执行，内包头安全性能分为AN1/AN2/AN3/AN4/AN5五个等级适用于冶金、矿山、林业、港口、装卸、采石、机械、建筑、石油、化工行业等防刺穿安全鞋按GB12017-1989标准执行，抗刺穿强度分为特级/一级/二级适用于矿山、消防、建筑、林业、冷作工、机械行业等电绝缘鞋按GB12011-2000标准执行适用于电工、电子操作工、电缆安装工、变电安装工等防静电安全鞋按GB4385-1995标准执行，能消除人体静电积聚如化工厂、加油站操作工、液化气灌装工等耐酸碱安全鞋按GB12018-1989标准执行适用于电镀工、酸洗工、电解工、配液工、化工操作工等。
安全鞋相关重点标准红桐工业品
在不锈钢板上选用甘油测试，压力400-500N,鞋头翘起7度
SRC
SRA+SRB测试同步通过
ENISO20345
此类安全鞋设计和配备了防砸安全包头，可承受200焦耳旳冲击和15千牛旳挤压，选项P则表达可承受抗穿刺力1100N。
ENISO20346
此类安全鞋设计和配备了防砸安全包头，可承受100焦耳旳冲击和10千牛旳挤压，选项P则表达可承受抗穿刺力1100N。
安全鞋有关原则
安全鞋欧洲防护原则
标记
ENISO20345规定
S1
防砸,防静电,防油,后帮封闭,鞋跟吸取能量等
S1P
S1+防穿刺
S3
S1+防水+防刺穿,防滑外底
HRO
鞋底耐接触热250-300℃,工业原则
HI
隔热250-300℃,30分钟，消防原则
CI
防寒，耐-17℃低温，30分钟
SRA
在带釉瓷砖上选用皂液测试，压力400-500N,鞋头翘起7度
内电极由总重量为4KG,直径为5mm旳钢球构成,使用前必须进行氧化解决.
外电极为铜板,使用前必须进行氧化解决,并用乙醇清洗干净.
测试规定:其电阻值必须在100KΩ至1000MΩ.
更多有关资料请登录红桐工业品，作业安全防护专家进行查询。
安全鞋重要有关国标简介
耐静压检测:原则号:GB21148-
重要检测设备:压力检测机.
以15KN旳压力,测试一分钟,测试从鞋底到橡皮泥之间旳距离不小于12.5-15mm.
抗冲击测:原则号:GB21148-
检测设备:冲击检测机.
23KG冲击锤由90cm高度冲击,测试从鞋底到橡皮泥之间旳距离,不小于12.5-15mm.
防砸安全鞋技术要求和质量检测原则标准范本
管理制度编号：LX-FS-A31991防砸安全鞋技术要求和质量检测原则标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑防砸安全鞋技术要求和质量检测原则标准范本使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
防砸安全鞋是用来保护使用者足趾安全的劳保鞋，主要性能是防砸防冲击，根据使用环境的区别，还可能具有防刺穿、防滑、绝缘等功能。
防砸安全鞋有完整的技术性能要求和质量检测原则。
我们一起来看看。
防砸安全鞋一、防砸安全鞋性能技术要求：(1)耐压力:将鞋头从内包头后25mm处，连帮底切割下。
置于示值误差为1%的压力试验机平台上。
在鞋头内放入高35mm、直径22mm的橡皮泥圆柱体。
然后以5mm/min的速度施力到所要求的力，持续1min，再使力恢复到零位。
取出被压缩的橡皮泥，用卡尺测量高度，以最低位测量的值为实测值。
其值应符合规定。
(2)抗冲击力:将装有内包头的鞋头和圆柱状橡皮泥放在冲击机下，固定好被检鞋头，提升冲击锤23kg±0.2kg到要求的高度然后自由落体冲击鞋头。
国家安全鞋标准
国家安全鞋标准Last revision on 21 December 2020中国国家安全鞋标准2007年08月21日中华人民共和国国家标准皮安全鞋LestherSafetyShoesGB4014-83（国家标准局１９８３年１２月１２日发布，１９８４年１０月１日实施）本标准适用于以皮革或帆布制作的安全鞋。
１．技术要求１．１所有的产品应装有防砸内包头，其技术要求见附录Ａ。
１．２强度要求要符合表１。
表１（略）１．３鞋底防穿刺性能；经穿刺试验，钢钉不得穿透内衬底。
１．４鞋底应有防滑齿或防滑花纹。
１．５热加工工种穿用的皮安全鞋，需经耐热、耐燃试验，不得发生变形，燃烧速度不大于１ｍｍ/ｓ。
１．６每双鞋的整体重量不超过２公斤。
１．７其它性能要求按照轻工业部部颁标准，线缝皮鞋ＳＧ２７－７４，模压皮鞋ＳＧ２４－７４执行。
２．试验方法２．１静压力试验。
２．１．１试验仪器：采用的压力试验机精度±１％，最小刻度值在５ｋｇ以下，测量范围不得小于２，０００ｋｇ。
试验平台面积直径要大于７５ｍｍ，上下平台呈平行状态。
２．１．２试样准备：将产品的内包头后缘向后延长２５±３ｍｍ的鞋帮和衬里外，将下余的部分都割掉，仅留鞋头和鞋底作为试样，试样示意图如图１。
２．１．３试验方法：在试样内包头最高部分，放入同等高度２２ｍｍ直径的橡皮泥圆柱体，并将试样中橡皮泥部位放在压力试验平台的中心部。
以３－５分钟的速度缓慢加压，当压力达到１，４００ｋｇｆ后停机１分钟，再使压力恢复至零：取出橡皮泥，测其高度。
≥１５ｍｍ时为合格。
２．２冲击试验：２．２．１冲击试验的仪器结构如图２。
２．２．２试样准备：同２．１．２规定。
２．２．３试验方法：试验机重锤的重量为２３±０．２ｋｇ。
将式样固定在装置上，按表１规定调整重锤落下高度。
然后使重锤自由落下进行冲击试验。
试验后，取出橡皮泥测定其尺寸，≥１５ｍｍ时为合格。
２．３防砸鞋的穿刺试验：用６０号（标准型ＧＢ３４６－７５）钢钉，放在压力机平台上，用橡皮泥固定直立，放在鞋底的前掌中心部缓慢加压，当压力达到５０ｋｇｆ时停机检查。
防砸安全鞋(保护足趾安全鞋)技术要求(LD50-94)
防砸安全鞋（保护足趾安全鞋）技术要求保护足趾安全鞋（靴）是在鞋头安装有抗一定冲击力的内包头，用皮革或其它材料制成，保护足趾免受伤害的鞋（靴）。
一、技术要求保护足趾安全鞋（靴）是我国于80年代初开发的产品。
1983年颁布国家批准（皮安全鞋）（GB4014-83）。
1993年在原标准的基础上，由原劳动部根据国际标准（ISO/CD8782-1993），颁布《保护足趾安全鞋（靴）》标准（LD50-94）。
保护足趾安全鞋（靴）应符合以下要求。
1．一般技术要求（1）结构：由钢内包头；鞋头内垫；皮鞋帮；鞋眼；鞋带；鞋耳；鞋腰；保跟皮；月形包跟；鞋腰里；鞋后垫；鞋垫；内（膛）底；填芯；前掌底等构成。
（2）外底厚度：采用直接注压的、硫化的、胶粘的外底厚（不含齿厚）不小于4mm；全橡胶和全聚合材料的靴全层厚不小于6mm，齿厚（花纹）不小于3mm，其他材料的靴齿高度不小于2．5mm，无花纹（齿）的鞋外底任何一部位的厚度不小于6mm。
（3）外观质量：不得有帮面伤残、色泽不一、并线重针、跳线、断线、针码不匀、开胶、过硫、欠硫、喷硫，内包头歪斜等明显缺陷。
2．安全性能（1）耐压力：将鞋头从内包头后25mm(3mm处，连帮底切割下。
置于示值误差为(1%的压力试验机的平台上。
在鞋头内放入高35mm，直径22mm的橡皮泥圆柱体。
然后以5mm/min(2mm/min的速度施力到所要求的力，持续1min ，再使力恢复到零位。
取出被压缩的橡皮泥，用卡尺测量高度，以最低位测量的值为实测值。
其值应符合规定。
（2）抗冲击力：将装有内包头的鞋头和圆柱状橡皮泥放在冲击机下，固定好被检鞋头，提升冲击锤（23kg(0．2kg)到要求的高度然后自由落体冲击鞋头。
取出橡皮泥用卡尺测量，其值应符合规定。
（3）内包头的耐压力和抗冲击性能要求：试验方法与鞋头试验方法相同，但试验后内包头的变形间距应不小于22mm。
（4）内包头耐腐蚀要求：由于脚汗和潮湿等原因可腐蚀内包头，而影响鞋的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
安全鞋包头的测试标准
(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-2948-39 安全鞋包头的测试标准(正式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
保护性鞋包头通常被装置在能提供抗冲击和耐压缩作用的成品鞋中。
传统的鞋包头一般是钢包头，也有一些是铝制的鞋包头，而近年来，塑料鞋包头或非金属合成鞋包头也逐渐进入市场。
与钢包头相比，铝制包头及非金属合成包头比较轻，但价格通常也贵得多。
然而，它们在特定的用途上确实有它们的优点，包括在对磁敏感的电子厂和石化工业中的使用等。
用合成包头和塑料包头的安全鞋也普遍使用在机场，因为它们的非金属特性在通过安检区域的时候可以将对金属的干扰降至最低。
目前，全球根据安全鞋鞋包头具体的保护性能水准有几种不同的测试标准和认证要求。
其中包括加拿大依据z195-02标准进行的CSA认证，美国的ASTM F2413-05标准（该标准在近年取代了ANSI Z41-1999
标准），以及适用于欧盟地区的个人防护装备（PPE）指令89/686/EEC的相关法规。
以上所有标准和法规都要求鞋包头作为成品鞋内部的一部分来进行测试评估。
影响鞋包头性能的因素
鞋包头的性能可能会受到其他各种因素的影响。
根据工作中的保护空间原理，不仅是鞋包头必须有足够的强度，鞋底也应该能在受压力或冲击时于鞋包头的褶边下马上形成必要的支撑强度，以便受冲击力可以有效地转移到地面上，而不会导致鞋底上方的鞋包头等其他零配件在受力后陷入鞋底里。
欧洲标准的要求
个人防护装备指令CE标准的要求包含对成品例如成品鞋和服装的要求，不适用于配件、材料和零部件。
因此，鞋包头本身是不可能申请CE标准的。
然而，鞋包头可被当作零部件来进行测试，使用专门为鞋包头设定的欧洲标准EN 12568：1998的要求和测试方法。
此标准的测试条件与成品鞋的测试标准
EN ISO 20345相类似，但对冲击压缩后的间隙要求更高，以抵消可能由比较软的鞋底向上挤压而导致的间隙缩小。
EN 12568标准涵盖了鞋包头抗冲击和耐压缩的性能，也包括对鞋包头的测量标准，和金属鞋包头的防腐蚀性能。
封于非金属的鞋包头，其抗冲击性能要通过几种不同的预处理之后进行测试，例如高温和低温预处理后的抗冲击测试以及经过几种不同的化学品处理后的抗冲击测试。
封于制造销往欧洲市场的成品鞋的制造商而言，我们强烈建议他们只采购符合EN 12568测试标准的鞋包头。
可能的话，要求鞋包头的供应商提供其产品通过由ISO 17025标准审核的第三方测试机构（如SATRA）所签发的测试报告。
对于非金属鞋包头，欧洲安全鞋标准（EN ISO 20345及EN ISO 20346）要求成品鞋只能使用符合EN 12568标准第4.3款要求等类型的鞋包头。
先不谈要达到的标准，鞋包头的设计对好的性能来说也是非常重要的。
基于“防护空间”原理，鞋包头的设计必须使得它有足够的强度，在一定的范围内限制其破裂或变形，即根据相关标准进行冲击或压缩测试时，鞋包头不会被压碎或被压变形。
除了鞋包头的材料强度、厚度和形状以外，沿着鞋包头底部边缘形成的褶边宽度也是一个重要因素，因为这个褶边可以帮助鞋包头将其受到的压力转移到支撑它的鞋底上。
另外一个重要的特征就是鞋包头的内部深度，鞋包头越深，在冲击时它的可变形量就越大，对穿着者的保护就越好。
不同标准的耐压缩测试（如ASTM、CSA、EN）都是非常相似的，而抗冲击测试则因冲击包头的形状、冲击的能量以及标准要求的冲击后的最小间隙等因素的不一样而有些许改变。
明显地，实际使用的鞋包头的规格和性能对任何安全鞋能提供的保护能力是至关重要的因素。
然而，安全鞋本身的设计和结构也反过来影响着鞋包头的性
能，这就是为什么要从成品鞋上把鞋包头部分取下来做测试，因为只有这样才能测试出鞋包头对穿着者的实际保护水平。
鞋包头的耐压缩性能测试
基于这个原因，可以说如果鞋底的配方的硬度相对大些，它对鞋包头的支撑就更有效些。
另外一个需要考虑的因素就是，设计的时候鞋底要与鞋包头边缘保持在一直线上，而且鞋底要有齿纹。
这是因为鞋底齿纹间的间隔区域不能提供很好的支撑，因此可能的话尽量避免鞋包头边缘与鞋底齿纹的间隔区域重合。
另外一个可能影响鞋包头保护能力的鞋底设计特征，是鞋底的总厚度朝鞋头的方向逐渐减少，这就增加了鞋头跷度。
相反地这会影响鞋包头的保护性能，在受到冲击或撞击的时候前跷的鞋头向前倾，因而使得鞋包头的前壳低于鞋包头后缘。
因为多数安全鞋鞋包头的设计是通过它的前壳传导冲击力和压力，如果它的前壳被压低到低于鞋包头后缘，那么它的力转移机制就不能有效地起作用，鞋
包头后缘就会遭受严重的变形。
还有一个鞋底组成部分的特征也能影响鞋包头的保护能力，那就是沿鞋底宽度切下，纵横切面看到的鞋面表面的纵断面。
此处凹入鞋底的鞋面材料增加了安全鞋鞋包头中间的间隙，因此鞋包头的变形量在受到可能发生的伤害时会更大一些。
脚底的鞋床护垫
大多数安全鞋都有鞋床护垫，通常是一个合脚的固定鞋垫。
然而，如果鞋垫覆盖了鞋底的整个长度，那么毫无疑同地它也延伸到了鞋包头下方的防护空间里。
这就减少了鞋包头的内部间隙，而对鞋包头能提供的保护作用产生不良的影响。
因此，可以考虑将鞋垫的鞋头部位打薄。
一旦鞋包头的内部间隙被评估符合要求，就不要再改变鞋垫。
防穿刺中底
由于各种原因，防穿刺中底通常不覆盖鞋底的整
个宽度，EN ISO 20344系列标准的相关要求也允许防穿刺中底的边缘和拉帮中底的边缘之间有至少 6.5mm 的距离。
然而，在受压缩的情况下，鞋包头的褶边有可能会越过防穿刺中底的外沿而陷入鞋底中。
然后防穿刺中底就会在鞋包头里面跷起，并且，因为防穿刺中底此时是平面受力的，它就会向上变形并挤压鞋包头的内部空间。
为了提高抗冲击和耐压缩测试的性能，防穿刺中底必须固定在鞋底上，使得它完全被压在鞋包头褶边的下面。
这样，在测试的时候，它就会成为鞋包头的底座，并阻止鞋包头在被压缩的时候陷入鞋底中。
另外，鞋包头的褶边还要完全放置在防穿刺中底板的上面，以防止它在测试的时候移动而跷进鞋包头的褶边里面。
最后还有重要的一点，在生产过程中要将鞋包头正确地安装在鞋楦上。
安装不好的话可能导致鞋包头位移，以致性能的严重不稳定。
现在，鞋包头种类和所用材料的选择都比以前多
了很多。
安全鞋制造商就要以既定的产品市场以及产品用途进行选择，并确保鞋类的设计能发挥其最大程度的保护作用。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
