隧道设计图说明
公路隧道毕业设计图纸

土木与建筑工程学院2015届毕业设计文件设计题目:天台山公路隧道设计专 业:土木工程(岩土)班 级: 11-3 班学生姓名:臧浩然学号:20117181指导教师:刘振平院长: 武鹤黑龙江工程学院土木与建筑工程学院二〇一五年六月目 录图 表 名 称 图 号 备 注设计总说明 I 共2页 上行先平纵缩图 S1-1共5页 下行线平纵缩图 S1-2隧道平面布置图(一) S1-3 隧道平面布置图(二) S1-4隧道平面布置图(三) S1-5隧道上行线纵断面缩图 S2 共1页 隧道上行线纵断面布置图(一) S3-1共3页 隧道上行线纵断面布置图(二) S3-2 隧道上行线纵断面布置图(三) S3-3隧道下行线纵断面缩图 S4 共1页 隧道下行线纵断面布置图(一) S5-1共3页 隧道下行线纵断面布置图(二) S5-2 隧道下行线纵断面布置图(三) S5-3Ⅲ级围岩隧道标准横断面图 S6 共1页 Ⅲ级围岩衬砌配筋图(一) S7-1共2页 Ⅲ级围岩衬砌配筋图(二) S7-2 Ⅲ级围岩支护与衬砌构造图 S8 共1页 Ⅳ、Ⅴ级围岩标准横断面图 S9 共1页 Ⅳ级围岩衬砌配筋图(一) S10-1 共4页图 表 名 称 图 号 备 注 Ⅳ级围岩衬砌配筋图(二) S10-2 Ⅴ级围岩衬砌配筋图(一) S10-3 Ⅴ级围岩衬砌配筋图(一) S10-4 共4页 Ⅳ、Ⅴ级围岩支护与衬砌构造图 S11 共1页 标准横断面图 S12 共1页 紧急停车带横断面和平面图 S13 共1页 人、车横向通道横断面图 S14 共1页 翼墙式洞门立面图 S15 共1页 翼墙式洞门侧面图 S16 共1页 翼墙式洞门平面图 S17 共1页 射流机安装位置图 S18 共1页 射流机平面布置图 S19 共1页 照明灯具安装位置图 S20 共1页 照明灯具平面布置图 S21 共1页 Ⅲ级围岩施工方案图 S22 共1页 Ⅳ级围岩施工方案图 S23 共1页 Ⅴ级围岩施工方案图 S24 共1页设计总说明一、设计依据隧道名称 始终里程桩号 隧道长度 天台山隧道上行线隧道 K95+238~k96+704 1466m下行线隧道 K95+230~k96+688 1458m1、《公路勘测规范》JTG C10-2007;2、《公路隧道施工技术规范》JTG F60-20093、《公路隧道设计规范》 JTG D70-20044、《公路工程技术规范》JTG B01-20035、《公路工程技术标准》TGB01-2014;6、《公路工程抗震设计规范》JTJ004-2008;7、《公路隧道交通与辅助设施施工技术规范》JTG/TF 72-2011;8、《公路隧道交通工程设计规范》JTG/T D71-2004;9、《锚杆喷射混凝土支护技术规范》GB50086-2001;10、《地下工程防水技术规范》GB50108-2001;二、技术要求1、设计技术指标(1) 隧道按规定的远期交通量设计,采用直线型分离式单向行驶两车道隧道(上、下行分离)。
道路电缆隧道工程图纸设计说明

电缆隧道工程设计说明一、工程概况:本工程为XXXXXXXXXXXX路电缆隧道工程。
隧道采用B=2.0M、H=2.0M的钢筋砼箱涵,总长为989.5米,二、设计依据:1、《XX市阳光房屋征收与补偿服务有限公司》设计委托书(2013.08.21)。
2、XX市规划设计研究院测量队补测地形图(1:500);3、XX市规划设计研究院勘测队地质勘测资料。
4、《主城区兰花路片区110kV电力线路改线位臵规划图》(2013.07.12)5、《电力工程电缆设计规范》GB50217-2007;6、《城市桥梁设计规范》(CJJ 11-2011);7、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);8、《公路圬工桥涵设计规范》(JTG D61-2005);9、《砌体结构设计规范》(GB50003-2011);10、《地下工程防水技术规范》(GB 50108-2008);11、《混凝土结构设计规范》(GB50010-2010);12、《电力电缆井设计与安装》(07SD101-8);13、《05系列建筑标准设计图集》(05D4)、(05D10);14、《室外给水管道附属构筑物》(07MS101-2);三、设计标准:1、设计荷载:城-B级;2、环境类别:Ⅰ级;3、设计安全等级:二级;4、防水等级:一级;5、抗震设防标准:设防烈度6度,设计基本地震加速度值为0.05g,抗震设防类型为标准设防类;6、设计基准期:50年;7、耐久性设计:按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)第1.0.7条执行;四、主要材料:⑴、钢材:钢筋: 直径d≤8mm为HRB335钢,直径d≥10mm为HRB400钢;吊钩、拉环、板材、预埋件采用Q235B钢;焊条: HRB335钢和HRB400级钢采用E50型。
钢材的各种物理力学指标应符合现行有关标准。
⑵、混凝土隧道:C30防水混凝土,抗渗等级P6,水泥宜采用32.5--42.5(R)普通硅酸盐水泥。
工程制图--道路、桥梁、涵洞、隧道工程图

路中心线
公路
水准点 导线点 交角点
编号 高程
大车道
编号 高程
桥梁及隧道
JD编号
水沟
铁路
河流
房屋 高压电线 低压电线
通讯线 水田
图例
独立 连片
4
路线平面图中的常用图例
(摘自《道路工程制图标准》(GB 50162—92)
名称
旱田
菜地 水库 鱼塘 坎
晒谷坪
图例
塘 谷
名称 图例 名称 图例
用材林
坟地
围墙 堤
公里桩
里程 数 K49+7
00
百米桩 百米桩
里程 数 K50+4
00
沿前进方向的右侧在公里桩中间,每隔100m 以垂直路线的细实线设百米桩。百米数值注写 在细短线的端部且字头朝向上方。
12
平(面)曲线
交角 点
曲线中 点
路线部分: 曲线表:当路线转弯时,要标注路线转折的顺 序编号,即交角点编号,并列出曲线表。
填
挖
凸竖曲 线
竖曲线
地面 线
地
面
高
地质概
程
况
设计高 程
路线纵向设 计线
里
程
桩
号
直线及平曲线
19
三、路基横断面图
路基横断面图是在路线中心桩处垂直于路线中心线的断 面图。
主要用于表达各中心桩处地面横向起伏状况、设计路 基的断面形状、填挖高度、边坡坡长等的形状和尺寸。 路基横断面图作用
路基横断面图提供计算填挖土石方的数据资料和路基 施工的依据。
变压器 经济林
油茶
路堑 小路
等高线 石材陡崖
5
路线平面图中常用的符号
毕业设计——青龙山隧道设计计算说明书

毕业设计——青龙山隧道设计计算说明书目录摘要 (I)Abstract (II)第1章绪论 (3)1.1选题的背景目的及意义 (3)1.2国内外研究状况 (4)1.3设计依据 (5)1.3.1 设计标准 (5)1.3.2 技术标准 (5)1.4建筑材料选用 (5)1.5拟解决的主要问题 (6)1.6本章小结 (6)第2章青龙山隧道总体设计 (7)2.1青龙山隧道工程地质资料 (7)2.1.1 地形地貌 (7)2.1.2 区域稳定性 (7)2.1.3 地层岩性 (7)2.1.4 地质构造 (7)2.1.5 水文地质 (7)2.2围岩等级的确定 (8)2.4青龙山隧道选址 (8)2.4.1 隧道选址原则 (8)2.4.2 青龙山隧道选址 (6)2.5隧道洞口选择及线型设计 (9)2.5.1 洞口选择和线型设计的原则 (9)2.5.2 洞口位置的选择 (9)2.6隧道纵断面设计 (7)2.7隧道横断面设计 (10)2.7.1 建筑限界 (10)2.8本章小结 (15)第3章洞门设计 (16)3.1洞口段地质评价 (16)3.1.1 上行出口端 (16)3.1.2 下行入口段 (16)3.2洞门设计 (16)3.2.1 洞门类型选择 (16)3.2.2 洞门设计 (17)3.2.3 洞门建筑材料 (17)3.3洞门强度及稳定性验算 (18)3.3.1 洞门结构计算 (18)3.3.2 抗滑动稳定性验算 (20)3.3.3 抗倾覆稳定性验算 (20)3.3.4 基底合力偏心距验算 (21)3.3.5 基底压应力验算 (21)3.3.6 墙身截面强度验算 (21)3.4本章小结 (22)第4章明洞设计 (23)4.1明洞长度确定 (23)4.2明洞设置 (23)4.2.1 明洞基本参数设置及配筋 (23)4.2.2 衬砌内力计算 (20)4.2.3 衬砌截面强度检算 (35)4.2.4 明洞衬砌内力图 (41)4.3本章小结 (41)第5章衬砌设计 (42)5.1概述 (42)5.2荷载计算 (43)5.2.1 计算断面参数选择 (43)5.2.2 浅、深埋的判断 (44)5.2.3围压的确定 (59)5.3.1 计算方法 (61)5.3.2 计算图示 (62)5.3.3衬砌几何要素 (63)5.3.4主、被动荷载作用下的衬砌压力的计算 (93)5.3.5最大抗力值的计算 (96)5.3.6衬砌总内力计算(不同围压级别) (104)5.4衬砌验算 (70)5.4.1 超浅埋断面衬砌验算 (70)5.4.2 浅埋断面衬砌验算 (116)5.4.3 深埋断面衬砌验算 (80)5.6隧道衬砌内力图 (126)5.6.1 浅埋、超浅埋界限截面内力图(超浅埋) (126)5.6.2 深埋、浅埋界限截面内力图(浅埋) (127)5.6.3 浅埋、超浅埋界限截面内力图(深埋) (127)5.5本章小结 (128)第6章通风照明设计 (129)6.1通风设计 (129)6.2照明设计 (130)6.2.1 洞外接近段照明 (130)6.2.2 洞内照明 (131)6.2.6 照明计算 (90)6.3本章小结 (139)第7章隧道防排水设计 (139)7.1防水设计 (139)7.1.1 防排水标准 (139)7.1.2 防水措施 (140)7.1.3 复合式衬砌防水系统 (140)7.1.4 二次衬砌防水系统 (140)7.2隧道洞内排水 (141)7.2.1 围岩疏导排水 (141)7.2.2 路侧边沟排水 (141)7.3洞口与明洞防排水 (143)7.3.1 洞口防排水 (143)7.3.2 明洞防排水 (144)7.4本章小结 (144)第8章施工工艺 (100)8.1施工方法 (100)8.2辅助施工 (100)8.3施工注意事项 (100)本章小结 (101)结论 (102)参考文献 (103)致谢 (150)摘要本设计为五海公路青龙山隧道隧道设计。
白芷山隧道说明

城口至万源快速公路通道CW05、CW06合同段白芷山隧道施工图设计说明书1 设计依据及总体原则1.1 设计依据受城口县交通局委托,我院承担了城口至万源快速公路通道施工图勘察设计任务,白芷山隧道位于该路段的第CW05、CW06合同段内。
隧道勘察设计按照合同的约定进行,遵循国家、地方政府和行业法律法规、标准规范。
主要的设计依据如下:(1)我院与城口交通局签订的《城口至万源快速公路通道勘察设计合同》。
(2)重庆市公路局关于《城口至万源快速公路通道初步设计批复文件》(3)《白芷山隧道详细工程地质勘察报告》(4)国家、行业标准、规范★《公路工程技术标准》(JTG B01~2003)★《公路隧道设计规范》(JTG D70~2004)★《公路隧道通风照明设计规范》(JTJ026.1~1999)★《公路路线设计规范》(JTG D20~2006)★《公路路基设计规范》(JTG D30~2004)★《公路水泥混凝土路面设计规范》(JTG D40~2002)★《公路沥青路面设计规范》(JTG D50~2006)★《公路工程抗震设计规范》(JTJ004~89)★《公路隧道施工技术规范》(JTG F60~2009)★《地下工程防水技术规范》(GB50108~2008)★《公路隧道交通工程设计规范》(JTG/TD 71~2004)★《公路基本建设工程概算、预算编制办法》(JTG B06—2007)★中华人民共和国工程建设标准强制性条文《公路工程部分》★《铁路瓦斯隧道技术规范》(TB10120-2002)(J160-2002)1.2 总体原则隧道施工图设计根据初步设计批复意见、测设合同要求,对隧道初步设计方案进一步核实落实,基于详细的勘测、调查资料,综合考虑地形、地质、水文、气象、地震、交通量及其构成、营运及施工条件进行设计,使隧道设计符合安全实用,质量可靠,经济合理,技术先进的要求,总体设计原则如下:(1)隧道施工图设计符合国家有关国土管理、环境保护、水土保持等法规的要求。
隧道工程课程设计说明

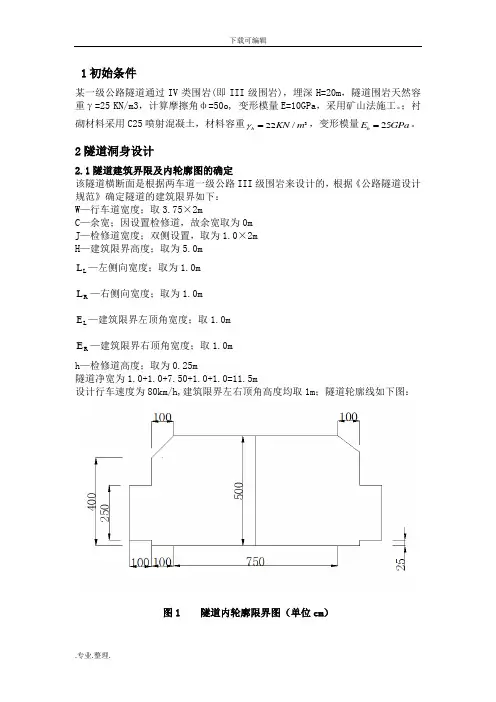

1初始条件某一级公路隧道通过IV 类围岩(即III 级围岩),埋深H=20m ,隧道围岩天然容重γ=25 KN/m3,计算摩擦角ф=50o, 变形模量E=10GPa ,采用矿山法施工。
;衬砌材料采用C25喷射混凝土,材料容重322/h KN m γ=,变形模量25h E GPa =。
2隧道洞身设计2.1隧道建筑界限及内轮廓图的确定该隧道横断面是根据两车道一级公路III 级围岩来设计的,根据《公路隧道设计规范》确定隧道的建筑限界如下: W —行车道宽度;取3.75×2mC —余宽;因设置检修道,故余宽取为0m J —检修道宽度;双侧设置,取为1.0×2m H —建筑限界高度;取为5.0mL L —左侧向宽度;取为1.0m R L —右侧向宽度;取为1.0m L E —建筑限界左顶角宽度;取1.0m R E —建筑限界右顶角宽度;取1.0mh —检修道高度;取为0.25m隧道净宽为1.0+1.0+7.50+1.0+1.0=11.5m设计行车速度为80km/h,建筑限界左右顶角高度均取1m ;隧道轮廓线如下图:图1 隧道内轮廓限界图(单位cm )根据规范要求,隧道衬砌结构厚度为45cm (一次衬砌为10cm 和二次衬砌35cm )通过作图得到隧道的尺寸如下:图2 隧道内轮廓图得到如下尺寸:123R 7.00m R 5.98m R 10.6m ===,,3隧道衬砌结构设计3.1支护方法及衬砌材料 根据《公路隧道设计规范》(JTG-2004),本设计为一级公路,采用复合式衬砌,复合式衬砌是由初期支护和二次衬砌及中间防水层组合而成的衬砌形式。
复合式衬砌应符合下列规定:1初期支护宜采用锚喷支护,即由喷射混凝土,锚杆,钢筋网和钢筋支架等支护形式单独或组合使用,锚杆宜采用全长粘结锚杆。
2二次衬砌宜采用模筑混凝土或模筑钢筋混凝土结构,衬砌截面宜采用连结圆顺的等厚衬砌断面,仰拱厚度宜与拱墙厚度相同。
隧道施工图设计说明

渝北区悦来新城路网工程——C标准分区(中环线以北)、D标准分区主次干道道路工程金竹湾隧道施工图设计说明1 工程概况同茂大道悦来段为服务性主干道,起于滨江大道北段,向东与会展大道北段平交后、以隧道(即金竹湾隧道)方式下穿会展中心东侧山体后接金山大道连接线。
金竹湾隧道是同茂大道悦来段的重要组成部分,隧道为双向六车道,设计行车速度为50km/h,隧道由1#和2#隧道两段组成。
1#隧道西洞口两洞间距约11m,2#隧道东洞口两洞间距约31m,其余位置间距约18m,根据《公路隧道设计规范》的规定,属于小净距隧道,隧道按小净距隧道设计。
1#隧道左线起点里程桩号ZK0+130,止于ZK0+809,长679m;右线起点里程桩号YK0+125,止于YK0+805,长680m。
2#隧道左线起点里程桩号ZK0+895,止于ZK1+416,长521m;右线起点里程桩号YK0+917,止于YK1+420,长503m。
隧道左线在ZK0+436.211处下穿规划4号路,在ZK0+666.924下穿规划2号路,在ZK0+984.721处下规划穿金山大道;隧道右线在YK0+434.460处下穿规划4号路,在YK0+654.150下穿规划2号路,在YK0+975.742处下穿规划金山大道。
由于在1#隧道西洞口附近规划有杨柳变电站,2#隧道东洞口附近规划有悦来变电站,需敷设电力走廊以满足供电需求。
因此,1#隧道左线隧道在ZK0+130~ZK0+809段拟与电力隧道共建。
本次施工图共分五册,本册为第五册《同茂大道悦来段工程》中的第二分册《隧道土建工程》。
主要包含1#和2#隧道土建设计及电力隧道土建设计。
电力隧道设计范围为与1号隧道共建段及1号隧道出洞口至金山大道电力隧道单独建设段。
2 设计依据、执行规范、设计标准及原则,初设审查意见及执行情况2.1 设计依据1) 建设单位与我公司签订的设计合同【工程编号09168D】 2)《重庆市城乡总体规划(2007-2020)》【重庆市规划设计研究院2007.5】3)《重庆市主城区大竹林礼嘉组团C、D标准分区控制性详细规划》【重庆规划展览馆规划研究中心】4) 金竹湾隧道工程地质勘察报告【重庆市勘测院 2010.11】5)工程可行性研究文件【林同棪国际工程咨询(中国)有限公司】6)方案设计文件【林同棪国际工程咨询(中国)有限公司】7) 《重庆市规划局关于渝北区悦来新城道路工程方案研究会议纪要》【重庆市规划局业务会议纪要市政字[2010]165号】8) 初步设计文件【林同棪国际工程咨询(中国)有限公司】9)重庆市城乡建设委员会关于渝北区悦来新城同茂大道悦来段道路工程初步设计的批复;10)重庆电力设计院关于渝北区悦来新城路网工程——同茂大道悦来段金竹湾隧道工程的复函;11) 业主提供的其他相关资料2.2 执行规范①《公路隧道设计规范》(JTG D70-2004);②《公路隧道施工技术规范》(JTG F60—2009);③《公路工程抗震设计规范》(JTJ004-89) ;④《公路沥青路面设计规范》(JTG D50—2006);⑤《公路沥青路面施工技术规范》(JTG F40—2004);⑥《公路工程技术标准》(JTG B01-2003);⑦《锚杆喷射混凝土支护技术规范》(GB50086-2001);⑧《建筑边坡工程技术规范》(GB50330-2002);⑨《建筑设计防火规范》(GB50016--2006);⑩《地下工程防水技术规范》(GB50108-2008);⑪《爆破安全规程》(GB6722-2003)。
大瑶山隧道设计说明

一、隧道概况大瑶山一号隧道位于广东省乐昌市的庆云镇至两江镇的九峰河,穿越狮子山,进口位于庆云镇的头巾冲,出口位于两江镇的九峰河北岸,进口处有乡道通头巾冲,出口处有两江至红马桥电站的简易公路通过。
隧道进口里程DK1908+024,出口里程DK1918+355,隧道全长10331m,为全线最长的隧道,隧道最大埋深约650米,隧道内设置人字坡,坡度分别为3‰、-12‰、其坡长分别为2376m、7953m.隧道设有斜井和横洞各1座。
二、隧道建筑限界及衬砌内轮廓客运专线隧道建筑限界满足"京沪高速铁路设计暂行规定"的限界要求,详见"武广隧(初)参01-03"图。
双线隧道净空有效面积100m ,内设双侧救援通道,救援通道宽1.5m,工程技术作业空间0.3m。
双线隧道线间距与洞外相同,曲线地段隧道不考虑加宽。
三、轨道结构隧道内轨顶面标高=路肩设计标高+0.972米,隧道内设长枕埋入式无碴轨道,进口外为板式无碴轨道,出口外为长枕埋入式无碴轨道.四、隧道平纵断面隧道全长10328m,全隧道平面均位于直线上;隧道内设置人字坡,坡度分别为3‰、-12‰,其坡长分别为2376m、7955m。
本隧道DK1910+175~DK1910+625段设置圆曲线型竖曲线,竖曲线半径为30000m,隧道纵断面中括号外标高为考虑竖曲线影响后的标高,括号内数字为未计竖曲线影响的标高。
五、洞口工程为确保施工顺利进行,在进行暗洞施工前应对洞口衬砌外1~3m范围内的边仰坡进行锚喷加固,然后开挖进洞。
隧道进口采用斜切式洞门,进口里程为DK1908+024;出口采用单侧挡墙式洞门,出口里程:DK1918+355,隧线分界里程:DK1918+361。
六、衬砌结构及辅助施工措施全隧道暗洞地段均采用复合式衬砌,局部地段根据需要予以加强;浅埋地段如暗挖施工困难,适宜采用明挖法施工采用明洞衬砌;为确保施工安全,设计中根据需要采用相应辅助施工措施。
道路、桥梁、涵洞、隧道工程图识图

4.4.2.1 路线平面图 4.4.2.2 路线纵断面图 4.4.2.3 路基横断面图
桥跨结构(上部结构)——它是线
