常用电阻电容代号及值
电阻电容工程编码识别
一、三星1608 1/10W 50V 2012 1/8W 150V 3216 1/4W 150V 3225 1/4W 200V二、华新WALSIN 1、厂商标志或名称WALSIN精度：D=0.5%F=1%J=5%1、厂商标志或名称：YAGEO 1、厂商标志或名称2、贴片电阻料盘工程编码识别各品牌电阻电容工程编码识别对照表（一）电阻识别RC3216 F 1601 CS注：尺寸与功率的关系与耐压值代号 额定功率（W ） 工作电压（耐压值）2、贴片电阻料盘工程编码识别WR 06 X 1301 F T L 5%精度的命名： R S - 05K 102J T ①② ③ ④ ⑤ ⑥ 1%精度的命名： R S - 05 K 1002 F T ⑥2、贴片电阻工程编码的识别：RC 0603 J R — 07 39K四、风华高科：1、厂商标志或名称：贴片电阻的封装与功率关系如下表：2、贴片电阻工程编码的识别：一、三星电容精度代码： J=5% K=10% M=20% Z=+80-20%贴片电容的材料常规分为三种：NPO ，X7R ，Y5V要的高频电路。
容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF-1000PF 也能生产但价格较高。
X7R ：此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，容量精度在10％左右。
Y5V ：此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。
1、厂商名称或标志：1、厂商标志或名称：0805 CG 102 J 500 N T2、村田片电容工程编码识别 如：GRM188B11H102KA01KGR M 18 8 B1 1H 102 K A01 K ①+②型号+系列代号有：GRM 镀锡电极品、GR4信息设备专用、GR7照相机闪光电路专用、ERB 高频型、GQM 高频型波峰/回流焊接用、GMA 片状独石超小型、GMD 引线结合型、GNM 排容、LLL 低ESL 宽幅型、LLA 8终端低ESL 型，LLM IO 终端低ESL 型、GJM 高频低损耗型 镀锡型、GA2 AC250V （r.m.s ）用、GA3安全规格论证品、GCM 汽车用锡电极品三、风华系列的贴片电容的命名：2.电容工程编码识别 如：0805CG102J500NT二、村田贴片电容2、贴片电容料盘工程编码识别：如CL10A105KQNNNCCL 10 A 105 K Q 8 N N N C ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾（二）贴片电容识别1、厂商名称或标志：四、TDK 贴片电容识别：五、国巨电容识别贴片电容封装尺寸：毫米（英寸）0.25 ± 0.150.15 ±0.05(t)端点/公制(毫米)6.40 ±0.406.40 ± 0.403.20 ± 0.202.50 ± 0.200.81± 0.150.64 ± 0.390.61± 0.360.61 ±0.360.50 ± 0.250.50 ± 0.250.50 ± 0.250.35 ± 0.1512068056034022225182518121210⑦B=温度系数⑧ 472=4.7NF IUF=1000NF=1000000PF1、厂商标志或名称： YAGEO2.电容工程编码识别 如：CC0402KRX7R8BB472① CC=系列产品② 0402=尺寸 0603 0805 1206 1210 1812⑤ X7R=材质 X5R NPO X7R 常规料⑥ 8B=25V 5B =6.3V 6B=10V 7B=16V 8B=25V 9B=50V 5.72 ± 0.254.50 ± 0.304.50 ± 0.303.20 ± 0.20201 1.60 ± 0.201.25 ± 0.200.50 ± 0.100.30 ± 0.033.20 ± 0.202.01 ± 0.201.60 ± 0.151.00 ± 0.100.60 ± 0.03电容精度代码： J=5% K=10% M=20% Z=+80-20%电压代码:0J=6.3V 1A=10V 1C=16V 1E=25V 1H=50V 2A=100V 2E=250V 2J=630V 3A=1KV 3D=2KV 3F=3K封装(W) 宽度/公制(毫米)(L) 长度/公制(毫米)③ K=误差 J=5% K=10% M=20% Z=+80-20%④ R=纸编带CC 0402 K R X7R 8B B 472 ③ ④ ⑦ ⑧C 2012 X7R 1H 104 K T 1、厂商标志或名称：TDK2.电容工程编码识别 如： C2012X7R1H104KT。
常见电气元件的符号及代号
常见电气元件的符号及代号电气元件是指用于构成电路的各种器件和元器件，常用的电气元件包括电阻、电容、电感、开关、二极管、三极管等。
每种电气元件都有自己独特的符号和代号，用于在电路图中标记和表示元件的种类和属性。
下面将介绍常见电气元件的符号及代号。
1.电阻电阻是电流通过时产生电压降的元件，通常用直线表示，如图1所示。
它的代号通常用R表示，后面加上一个数字，表示电阻的阻值，单位是欧姆(Ω)。
2.电容电容是储存电荷的元件，通常用两个平行的线段表示，中间有一个箭头指向其中一条线段，如图2所示。
它的代号通常用C表示，后面加上一个字母，表示电容的大小或精度。
3.电感电感是具有储存能量的元件，通常用一个卷曲的线圈表示，如图3所示。
它的代号通常用L表示，后面加上一个字母或数字，表示电感的大小或特性。
4.开关开关是控制电流通断的元件，通常用一个带有活动连接点的折线表示，如图4所示。
它的代号通常用S表示，后面加上一个字母或数字，表示开关的类型或功能。
5.二极管二极管是具有单向导电特性的元件，通常用一个带有箭头的三角形表示，箭头指向导电方向，如图5所示。
它的代号通常用D表示，后面加上一个字母或数字，表示二极管的类型或特性。
6.三极管三极管是具有放大或开关功能的元件，通常用一个带有三根电极的箭头表示，如图6所示。
它的代号通常用Q表示，后面加上一个字母和数字，表示三极管的类型或特性。
7.变压器变压器是用于变换交流电压的元件，通常用两个互相耦合的线圈表示，如图7所示。
它的代号通常用T表示，后面加上一个字母或数字，表示变压器的变比或特性。
8.保险丝保险丝是用于保护电路的过载和短路的元件，通常用一个带有“F”字母的正方形表示，如图8所示。
它的代号通常用F表示，后面加上一个字母或数字，表示保险丝的额定电流或特性。
9.电源电源是提供电力供应的元件，通常用一个带有“V”字母的圆圈表示，如图9所示。
它的代号通常用V表示，后面加上一个字母或数字，表示电源的电压或特性。
高精度贴片电阻代码表

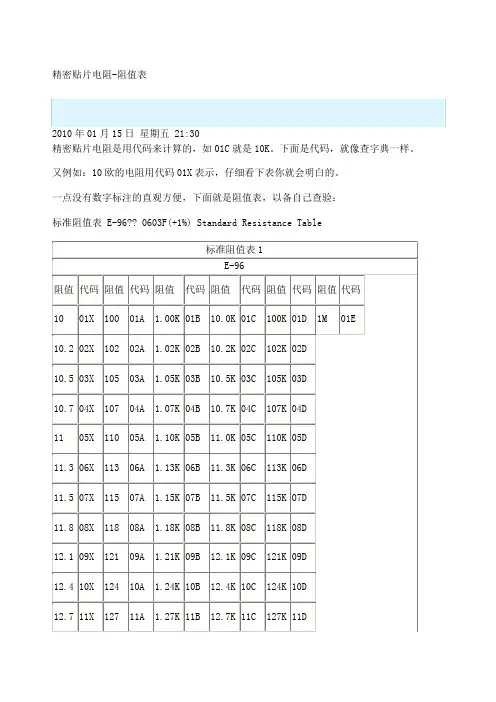

精密贴片电阻-阻值表精密贴片电阻是用代码来计算的，如01C就是10K。
下面是代码，就像查字典一样。
又例如：10欧的电阻用代码01X表示，仔细看下表你就会明白的。
一点没有数字标注的直观方便，下面就是阻值表，以备自己查验：标准阻值表 E-96?? 0603F(+1%) Standard Resistance Table(训练教材)制订日期：修订日期：编写人：审核人：批准人：1.0 目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类元件．2.0 范围公司主要产品(电脑主机板)中的电子元件认识:2.1工作中最常用的电子元件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。
2.2 连接器件主要有﹕插槽﹑插针﹑插座等。
2.3 其它一些五金塑胶散件﹕散热片﹑胶钉﹑跳线铁丝等。
3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类元件﹐结合产品BOM的学习并应掌握以下基础知识或内容﹕A) 从外观就能看出该元件的种类﹐名称以及是否有极性(方向性)。
B) 从元件表面的标记就能读出该元件的容量﹐允许误差范围等参数。
C) 能辩识各类元件在线路板上的丝印图。
D) 知道在作业过程中不同元件需注意的事项。
3.2 本指南由品管部负责编制;4.0 电子元件4.1 电阻电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。
4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。
常用电子元器件讲解
15/5
• 识别色环电阻器阻值首先要确定色环的顺序。判 断四环色环顺序的规律有以下几条：
1. 离电阻器引脚最近的色环为第一环，然后依次是 第二、三、四环；
2. 第四环与另外三环相距较远； 3. 大多数色环电阻器的第四环颜色往往是金、银色。 • 确定好色环排列顺序后，再把第一环作为第一位
有效数，第二环作为第二位有效数，第三环作为 倍乘数，第四环作为误差数，按这个规律对照上 表将各颜色色环代表的数值依次列出，得到的数 值就是该色环电阻器的阻值。
2. 金属氧化皮膜电阻(Metal Oxide Film): 3. 金属皮膜电阻(Metal Film):
5/5
4. 保险丝电阻(Fusible):
5. 高压厚膜电阻(Metal Glaze): 6. 线绕电阻(Wire Wound):
水泥绕线电阻: 不燃性树脂涂装绕线电阻:
6/5
7. 可变电阻器(Variety Resistor VR):
7/5
11. 压敏电阻（Metal Oxide Varistor MOV): 又称为金属氧化变阻体
8/5
➢功率电阻
电阻特性指标：阻值（Ω）功率（W） 简单测试：用万用表电阻档测两端得值（一般为标示阻值）
9/5
主要技术参数
• 标称阻值和允许误差 电阻器上都标有电阻的数值，这就是电阻器的 阻值标称值。电阻器的标称值往往和它的实际 值不完全相符，实际值和标称值的偏差，除以 标称值所得的百分数，叫电阻的误差，它反映 了电阻器的精度。
2/5
一、电 阻 篇
3/5
电阻的定义
对电流移动有阻碍作用的称为电阻，现 在通常指的是，用导电率较低的特殊材 料（如合金），通过特殊的工艺加工而
各大电阻生产厂家电阻资料总结

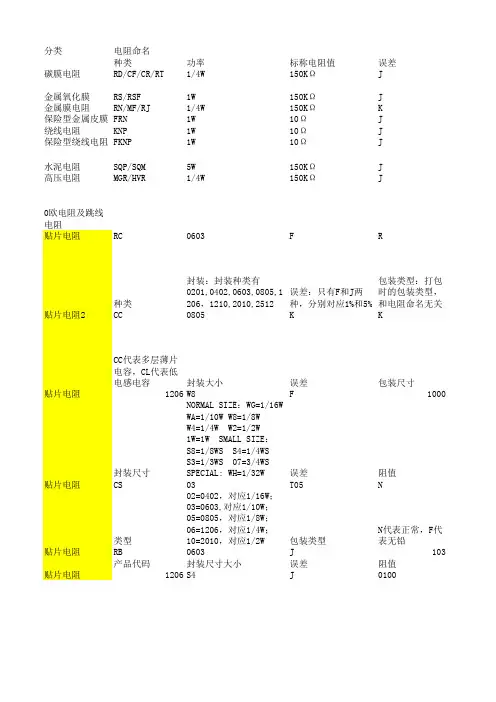

同上
50ppm/℃
MG
N
12 H
贴片排阻 贴片电阻排 贴片排阻
贴片排阻 压敏电阻
N是额定功率代号，其中
J=1W，
型号代码：其中06代
MG代表合金片式 K=1.5W,L=2W,M=2.5W,N= 表1206,10代表
固定电阻器
3W
1210,12代表2512 温度系数，同上
RCM
L
08
W
W代表端子形
型号代号：T代表0402 端子数，分为04和08 状，W代表凸电
型，G表示通用型 3.3V
F
NR
05
K
电阻直径：05=5mm，
07=7mm，10=10mm，
风华高科
非线性电阻
14=14mm，20=20mm 误差
WTR
08D
100 M
晶片直径：
05D=5mm,10D=10mm,14D= 前两位表示压敏电阻
14mm,20D=20mm,25D=25m 数值，第三位表示零
RCM代表厚膜片式 型，L代表0603型，C代 分别对应四个端子和 极直角，V代表
网络电阻器
表1206型
八个端子
凸电极缺角
EXB
3
8V
尺寸大小：1=0201*2；
2=0402*2、0402*4、 引脚端子：4代表4个
0402*8；3=0603*2、 引脚，8代表8个引
产品代码
0603*4；S=0805*4
X7R
A=200V,B=500V,C=100
BME非标准尺
Z5U
0V,D=2000V,E=3000V,
寸,B表示BME标
Y5V
Y=250V,Z=63V
SMT元件大全
J
2021/9/17
41
42、贴片胆电容
1.元件代号: C 2.元件名称:贴片胆电容 3.元件丝印:106D 4.是否有极性或方向:有
2021/9/17
42
43、贴片电感
1.元件代号: L 2.元件名称:贴片电感 3.元件丝印:H022 4.是否有极性或方向:有
2021/9/17
43
44、贴片三极管
1.元件代号: D 2.元件名称:贴片玻璃二极管 3.元件丝印: 4.是否有极性或方向:有
D
2021/9/17
7
8、贴片保险管
1.元件代号: F 2.元件名称:贴片保险管 3.元件丝印:125V 4.是否有极性及方向:无
2021/9/17
8
9、贴片晶振
1.元件代号: X\Y 2.元件名称:贴片晶振 3.元件丝印:9.830 4.是否有极性或方向:无
1、排阻：82欧姆
1.元件代号: R 2.元件名称:贴片排阻 3.元件丝印:820 4.是否有极性或方向:无 5.元件阻值:82欧姆 6.元件基本单位:欧姆
2021/9/17
1
2、贴片电阻：
1.元件代号: R 2.元件名称:贴片电阻 3.元件丝印:331 4.是否有极性或方向:无 5.元件阻值:330欧姆
2021/9/17
33
34、贴片电阻
1.元件代号: R 2.元件名称:贴片电阻 3.元件丝印:750 4.是否有极性或方向:无 5.元件阻值:75欧姆
R
2021/9/17
34
35、贴片多层电容
1.元件代号: C 2.元件名称:贴片多层电容 3.元件丝印:无 4.是否有极性或方向:无
C
2021/9/17
贴片电阻、贴片电容规格、封装、尺寸
贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
protel_protues常用电子元件封装
常用元件电气及封装1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPV AR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N 沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
电容和电阻的规格型号识别
日本松下ECJ
系列电容
2－外形尺寸代码 Z－06TYPE－0201-0603
ECJ 2 V C 1H 101 J
V－包装方式代码 X－散装 E－纸编带（P=2mm） V－纸编带（P=4mm） Y－塑料凸膜编带
B－±0.1pf（<=10pf） C－±0.25pf（<=10pf） D－ ±0.5pf（<=10pf） F－ ±1%pf（ > 10pf） G－ ±2%pf（ > 10pf） J－ ±5% （>10pf） K－ ±10% （>10pf） M － ±20% （>10pf） Z － ＋80%/－20% （>10pf）
标称容值，采用三 位数值表示法，单 位为pf。如：0R5 为0.5pf，102为1nf。
日本松下ECU 系列电容
X－包装方式代码 X－散装
B－±0.1pf（<=10pf） C－±0.25pf（<=10pf） D－ ±0.5pf（<=10pf） F－ ±1%pf（ > 10pf） G－ ±2%pf（ > 10pf） J－ ±5% （>10pf） K－ ±10% （>10pf） M － ±20% （>10pf） Z － ＋80%/－20% （>10pf）
PB－袋式散装
GRM40X7R 102K50PT
40－外形尺寸代码 36－1.0X0.5(0402) X7R－温度特性代码 X7R－B Y5V－F Z5U－Z C0G－C(NPO)
PT－纸编带包装
PL－塑料盒式包装 PE－塑料凸膜编带 耐压值代码
39－1.6X0.8(0603)
40－2.0X1.25(0805) 42－3.2X1.6(1206) 42-2－3.2X2.5(1210)
1-20电阻特点及应用特性
各种电阻图说明金属膜电阻片状电阻低阻值低温度系数电阻可调电阻贴片电阻电阻排铝壳电阻热敏电阻压敏电阻碳膜电阻金属玻璃釉电阻器线绕电阻电阻器的型号命名法电阻器的型号命名由四部分组成示例：RJ71-0.125－5.1kI型的命名含义：R电阻器-J金属膜-7精密-1序号-0.125额定功率-5.1k标称阻值-I误差5%。
国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1 206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。
譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示1 0000。
2、电阻上的数字和字母表示的就是阻值，R002就表示0.002 ohm，180表示的就是18 ohm.3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。
电阻规格型号及性能介绍
1. 电阻器种类: 晶片电阻, 碳素皮膜电阻, 金属膜电阻, 氧化金属膜电阻, 线绕电阻, 功率型线绕电阻, 水泥电阻, 厚膜排列电阻, 保险丝型金属膜电阻.晶片电阻种类: 依照其尺寸及额定功率区分为0402, 0603, 0805, 1206等. (需注意其尺寸为英制, 如0402即长乘宽为0.04in*0.02in) 其本体上有3位数码为电阻值代号如472为4.7K Ohm, 2R7 为2.7 Ohm. 其他规格如附表.碳素皮膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W, 3W等. 其本体上有4条色码为电阻值及误差值代号如黄紫红金为4.7K Ohm 5 %, 红紫金红为2.7 Ohm 2 %. 其他规格如附表.金属膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W 等. 其本体上有5条色码为电阻值及误差值代号如黄紫黑棕金为4.7K Ohm 5 %, 红紫黑银红为2.7 Ohm 2 %. 其他规格如附表.氧化金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.保险丝型金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.线绕电阻种类: 依照其尺寸及额定功率区分为1/2W, 1W, 2W, 3W, 4W, 5W, 6W, 7W, 8W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.水泥电阻种类: 依照其尺寸及额定功率区分为2W, 3W, 5W, 7W, 10W, 15W, 20W等. 其本体直接标示阻值, 功率值及误差值代号如4K7 J 2W为4.7 K ohm 5 % 2W . 其他规格如附表.功率型线绕电阻种类: 依照其尺寸及额定功率区分为5W 至50W等. 其本体直接标示阻值, 功率值及误差值代号如水泥电阻. 其他规格如附表.厚膜排列电阻种类: 依照其排列电阻型式, 数量, 及额定功率区分. 其本体直接标示阻值, 功率值及误差值代号. 其他规格如附表.2. 电阻器主要电气规格电阻器色码代号: 黑=0, 棕=1或1%, 红=2或2%, 橙=3, 黄=4, 绿=5, 蓝=6, 紫=7, 灰=8, 白=9, 金=-1或5%, 银=-2 或10%电阻器英文代号: 电阻值R为0.1, K为1000, M为1000,000. 误差值E为+/-0.5%, F 为+/-1%, G为+/-2%, J为+/-5%, K为+/-10%, M为+/-20%.如上所述, 电阻器之电阻值及误差值规格, 一般均视电阻器类别, 以英文代号或色码代号, 直接标示於本体上.电阻器之误差值受限於本身温度系数之变化, 例如100ppm在+/-25℃变化下, 即产生0.5%之误差值.电阻器之过负载试验标准规格为加额定电压2.5 倍5秒后, 阻值变化在1% 范围内.电阻器之最高额定工作电压, 与其种类及额定功率有关, 需特别注意. 一般工程人员仅考虑实际使用功率, 未注意工作电压之上限.保险丝型金属膜电阻熔断时间规格为(16倍额定功率下2 Min.) (24倍额定功率下1 Min.) (32倍额定功率下30 Sec.)晶片电阻Chip Resistor型号0402060308051206尺寸inch0.04L*0.02W 0.06L*0.03W 0.08L*0.05W 0.12L*0.06W 额定功率1/16W1/16W1/10W1/8W温度系数200ppm/℃200ppm/℃100ppm/℃100ppm/℃额定电压25V50V100V100V过载电压50V100V200V200V温度范围-55℃--+125℃-55℃--+125℃-55℃--+125℃-55℃--+125℃零阻电流1Amp1Amp2Amp2Amp阻值误差F/G/JF/G/JF/G/JF/G/J种类Carbone FilmMetal FilmMetal Oxide FilmFusible Metal Film额定功率1/8 1/4 1/2 1 2 3 W1/8 1/4 1/2 1 2W1/4 1/2 1 2 3 4 5 7 10W1/4 1/2 1 2 3 W温度系数+300/_1000 ppm+/_25/50/100ppm+/_100/200/300ppm+/_50/100/200ppm额定电压200/250/350/500/--/--V200/250/350/--/500V250/350/--/--/500/--/750/--/--V 200/250/350/500/-- V过载电压2 * Rated 1% 2 * Rated 2 % 2 * Rated 0.5% 2 * Rated 2% 阻值误差G, J.E, F, G, J. F, G, J.F, G, J.阻值范围1 Ohm1 Ohm-5.1M Ohm0.1 Ohm-150K Ohm0.22 Ohm-100K Ohm种类Resistor NetworkWire WoundCementPower Wire Wound额定功率1/8 1/4 W (4-14 Pins)1/2 1 2 3 4 5 6 7 8 10W2/3/5/7/10/15/20 W5W-500W温度系数+/_100-250ppm+/_100/200/300ppm+/_100/200/300ppm+/_20-400ppm额定电压100/200V150/350/--/500/750/1000/--V 过载电压2.5 * Rated 0.5%2.5 * Rated 2%2.5 * Rated 2%2.5 * Rated 2%阻值误差F, G, J.F, G, J, K.F, G, J, K.F, G, J, K.阻值范围10 Ohm0.01 Ohm-10K Ohm0.01 Ohm-150K Ohm0.5 Ohm-150K Ohm碳素皮膜电阻金属膜电阻金属膜电阻氧化金属膜电阻水泥电阻Carbone-film Metal-film Metal-film Metal-oxide film Cement功率型线绕电阻厚膜排列电阻晶片电阻线绕电阻保险丝型金属膜电阻Power Wire-wound Resistor Network Chip Wire-wound Fusible Metal-film133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.2 5%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。
常用电子元器件符号以及参数
常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。
例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。
常用电子元件单位换算
3﹒三极管的作用﹕放大及开关。
4﹒符号﹕Q
六、集成块(Integrated Circuit 即IC)
1)定义:将晶体管电阻及电容等组件按电路的要求.共同制作在一块硅或绝缘体基片上然后封装而成的电路结构叫集成块.
2﹒电容的电路符号及字母表示法﹕
(1) 电容的电路符号有两种﹕
为有极性电容 为无极性电容
(2) 电容字母表示﹕C
(3) 电容的特性﹕隔直通交。
(4) 作用﹕用于贮存电荷的组件﹐贮存电量充值放电﹑滤波﹑耦合﹑旁路。
3﹒电容的单位及换算公式﹕
前者体积大﹐损耗大﹐后者体积小﹐损耗小﹐性能较稳定。极性区分﹕长脚为正﹐短脚为负﹔负极有一条灰带。常用单位为UF级。
5﹒陶瓷电容﹕(CC)
陶瓷电容标示：其中有一横的50V﹐二横的为100V﹐而没有一横的为500V。
换算223J电容为﹕22×103PF=0.022UF “J”表示误差。
2﹒种类﹕
a 按制作材料可分为﹕碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。其中常用的为碳膜电阻﹐而水泥电阻则常用于大功率电器中或用作负载。
b 按功率大小可为1/8w以下(Chip)1/8w﹑1/4w﹑1/2w﹑1w﹑2w等。
c 按阻值表示法又可分为数字表示法及色环表示法。
电阻
(1)、电阻单位为欧姆,符号为”Ω”.
密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。
一般电阻:误差值为±5%；其表示码为三码 例:103
精密电阻: 误差值为±1%；其表示码为四码 例:1002
(2) 棕红金 容量为0.12UF
电子物料编码规则
电子物料编码规则总则：见号知义。
所有电子物料编号前用E表示。
所有用特征码用字母表示的，I，O这两个字母不用（容易与1,0混淆），除非此物料名字本身包含。
1．电阻器1.1电阻:（普通贴片&&普通插件）E—RX---XXXX---X---XXXX12341=电阻类型(见表1)2=阻值（见代码表）3=精度：参看表24=封装（或功率）贴片用封装；插件电阻用功率。
（末一位补X）（功率参看表4）例：普通贴片10K电阻103，0603,5%则编为ERC0103J0603普通贴片10K精密电阻1002，0603,1%则编为ERC1002F0603普通插件10K电阻103，AXIAL，10%则编为ERA0103K014X注：小于10R的直接用数值表示，小数点以R代，如1.5R，1%，2512则编为ERC01R5F.2插件排阻：E—RP---XXXX---X---XP---XA12341=电阻值(精密电阻的前三位为有效值，第四位为零。
非精密电阻优先补充)2=精度：参看表2电子材料编码规则3=PIN数目4=封装1.3热敏电阻:E--RT---XXXX---X---XXX---X---X1=阻值，：前两位为有效数值，第三位为零的个数2=精度：见表2。
3=功率，Watt：参看表44=温度系数, U=＂+＂温度系数D=＂－＂温度系数5=类型：A=插件式S=贴片式1.4可变电阻（电位器）E-RV—-XXXX---X---XXXX1231=数值2=精度：参看表23=封装（或功率）贴片用封装；插件电阻用功率。
（末一位补X）（功率参看表4）表1：电阻类型代号类型表2:精确代码(用于电子元件):RC普通贴片电阻RA普通插件电阻RT热敏电阻RV可变电阻（电位器）RP排阻电子物料编码规则代号精度D/-0.1%F+/-1%G+/-2%J+/-5%K+/-10%M/-20%Z其它表3表：电压代号（电子元件适用）：代号耐压值(v)表4：功率代号（电子元件适用）：代号电功率(瓦)2.电容器2.1普通贴片电容E-XX---XXX-X---X---XXX---X1=类型（见表5）2=数值：前两位为有效数值，第三位为零的个数，单位由3决定3=单位：U,N,P4=精度：见表2。
电容的识别方法..
电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。
容量小的电容其容量值在电容上用字母表示或数字表示。
●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。
1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。
有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。
用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。
2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。
前两位为有效数字，后一位表示位率。
即乘以10n，n为第三位数字。
如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。
3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。
色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。
电容读法
一、色环电阻辨认：1、在辨认色环电阻时，先定好第一环的位置。
2、再定阻值范围，主要观看第三色环定范围。
3、色泽分别：第一环是金色<10Ω、银色<1Ω、黑色<100Ω、棕色<1K、红色<10K、橙色<100K、黄色<1M、绿色<10M。
4、有五环色环的电阻为精密电阻。
5、精确度。
金5%，银10%，铂20%一般地色环电阻有三色环，前两色环表示数字，三色环表示10n幂。
电阻器（一）、电阻器用文字符号R或r表示。
（二）、分类：A、因字式电阻可变式1、可转动的旋柄式2、可移动的滑键式B、材料结构：膜式（碳膜金属膜）金属线饶式。
（三）、电位器型号的命名：A 主称R-电阻器，固定W-电位器，可调B 材料T：碳膜电阻J：金属膜电阻X：线饶电阻C 分类1、表普通2、普通T表精密电阻W：激调的D 序号数代号-用大写字母E 区别代号序号-数字表示RJT1精密金属膜电阻1（四）、标称阻值偏差、标称功率系列偏差E24 1级±5%（金）表示字母JE12 2级±10%（银）表示字母KE6 常用3级±20%（无色）表示字母M标志方法：1、直标法：单位Ω、KΩ、MΩ、GΩ1MΩ=103KΩ=106Ω2、色标法：电位器（W）轴端形式分类：ZS—1光轴式ZS—3带起子槽式ZS—5铣平式阻值的变化规律：X型：直线型Z型：指数式D型：封数式电位器标示：二、进口电容的辨认：1、无单位的电容多数是PF。
2、微法以上多加u字母或用不足1的小数表示。
如：4.7u. 0.01(uF)3、特别表示法：F、m、u、n、P（字母表示法）1F=1000mF 1mF=1000uF(微法) 1uF=1000nF 1nF=1000PF4n7=4700P 47n=47000P(微微法、皮法)数字表示法：前两位表示数值，后一位表零个数和单位：PF如：1.101=100PF 103=10000PF473=47000PF 563=56000PF2.前两位是有效数字，后一位数字n，表示有效数字乘以10的n次方。
