CAD3D作图及基本知识

CAD 3D作图的基本知识AutoCAD是当今最流行的绘图软件，它已从最早的2D阶段跨入了具有完善3D功能的阶段，但目前大部分用户还停留在2D阶段，其实它的3D功能十分强大并且简单易学。

从2D到3D需掌握以下基础知识。

一、使用Vpoint命令定义视点Vpoint是3D作图中最常使用的一条命令，选择不同的视点可以得到不同视角的立体图。

与2D作图不同，在3D作图之前，必须使用Vpoint定义Z方向视点。

欲形成三维图（指在X、Y、Z方向投影均不为0），视点的三个坐标值均不能为0。

其中Z坐标值的正负决定了从X0Y平面上方或X0Y 平面下方去观察空间图形。

一般选择Z坐标值为正来定义视点，这样得到的立体图比较符合大多数人的习惯。

此外，此时Z值的正负决定了空间坐标系Z轴的方向是向上或向下。

在3D作图中使用的坐标系符合几何中的右手规那么。

Vpoint选择如下：Rotate———用X0Y平面中新X轴的改变角和新X0Y面对应原X0Y面的夹角定义新的UCS。

〈ViewPoint〉———定义新视点。

二、使用用户坐标系UCS在2D绘图中，我们可以不使用UCS，但在3D作图中，必须使用UCS，而且要经常交换，才能使要描绘的物体在新的UCS中有一个合适的位置，然后再去构图。

在同一幅3D图中，可以变换多次UCS，但只有一个WCS （世界坐标系）。

UCS命令的参数如下：Origin———用一个新点作为UCS的原点，不改变坐标轴的方向。

ZAxis———定义新的UCS的原点，并通过一个Z方向点定义新的UCS。

当Z坐标为“＋”时，Z轴正向向上；当Z坐标为“－”时，Z轴正向向下。

3point———用三个点定义新的UCS，依次是原点、X轴正向点、Y轴正向点。

Entity———用用户选择的实体定义新的UCS。

View———使用View命令设置当前UCS。

X、Y、Z———绕X、Y、Z轴旋转某角度，形成新的UCS。

其中：角度方向按左手规那么确定，即大拇指指向所绕轴（如X轴）正向，按其余四指所指方向旋转角度为正，反之为负。

中望3d建模基础课程标准

中望3d建模基础课程标准
中望3D建模基础课程的课程标准主要包括以下几个方面：
1.基础操作与界面熟悉：学生需要掌握中望3D的基础操作，如文件的
新建、打开、保存等。

同时，学生应熟悉中望3D的界面，了解各个功能区的用途。

2.基本建模技术：学生需要学习并掌握中望3D的基本建模技术，包括
基于特征的建模、实体与曲面的区别与联系、混合建模等。

3.基础特征与工程特征：学生需要了解并掌握中望3D中的基础特征和
工程特征，如拉伸、旋转、扫掠、倒角等。

4.曲面建模技术：学生需要掌握曲面建模技术，包括创建曲面、曲面编
辑、曲面转换实体等。

5.组合体建模：学生需要掌握组合体的建模方法，包括积木法、曲面转
换实体法、修剪法等。

6.修改与更新模型：学生应了解如何修改和更新模型，如通过参数化设
计来修改模型。

7.综合练习与项目实战：学生需要通过综合练习和项目实战来巩固和加
深对中望3D建模的理解和应用。

在评估学生的学习成果时，教师可以通过作业、项目、测试等方式进行评估，以确保学生达到了课程标准的要求。

此外，教师还可以根据实际情况对课程标准进行调整，以适应不同学生的学习需求和进度。

2024版中望CAD绘图培训教程PPT1

01 CADChapter计算机辅助设计软件，用于二维和三维设计、绘图、文档编制等。

CAD 软件定义国产优秀CAD 软件，具有自主知识产权，界面友好，操作简便。

中望CAD 特点广泛应用于机械、建筑、电子、航空航天等领域。

CAD 应用领域CAD 软件简介01020304CAD 绘图基于坐标系，包括世界坐标系和用户坐标系。

坐标系CAD 中的基本图形元素包括点、线、圆、弧等。

图形元素CAD 使用图层来组织和管理图形元素，方便编辑和查看。

图层管理CAD 支持参数化设计，可以通过修改参数来改变图形形状和大小。

参数化设计CAD 绘图原理CAD文件格式DWG格式DXF格式IGES格式STEP格式02界面与基本操作Chapter界面介绍标题栏菜单栏工具栏状态栏绘图区命令行窗口直线命令（Line）圆命令（Circle）矩形命令（Rectangle）多边形命令（Polygon）选择命令（Select）删除命令（Erase）基本命令与操作复制命令（Copy）用于复制图形对象。

移动命令（Move）用于移动图形对象。

0102缩放命令（Zoom）平移命令（Pan）重画命令（Redraw）重生成命令（Regen）鸟瞰视图（Aerial…030405视图控制03绘制基本图形Chapter绘制直线直线工具坐标输入角度和长度圆工具使用圆工具可以绘制完整的圆，需要指定圆心和半径。

圆弧工具使用圆弧工具可以绘制圆的一部分，即圆弧。

需要指定圆弧的起点、终点和半径，或者通过指定圆心和角度来确定圆弧的位置和大小。

绘制相切圆和圆弧可以使用相切、相切、半径或相切、相切、相切的方式来绘制与其他对象相切的圆或圆弧。

绘制圆和圆弧绘制带圆角的多边形可以在多边形的顶点上添加圆角，使多边形看起来更加平滑。

矩形工具使用矩形工具可以绘制矩形，需要指定矩形的对角点或长和宽。

多边形工具使用多边形工具可以绘制多边形，需要指定多边形的边数和中心点，或者通过指定多边形的一个顶点和半径来确定其位置和大小。

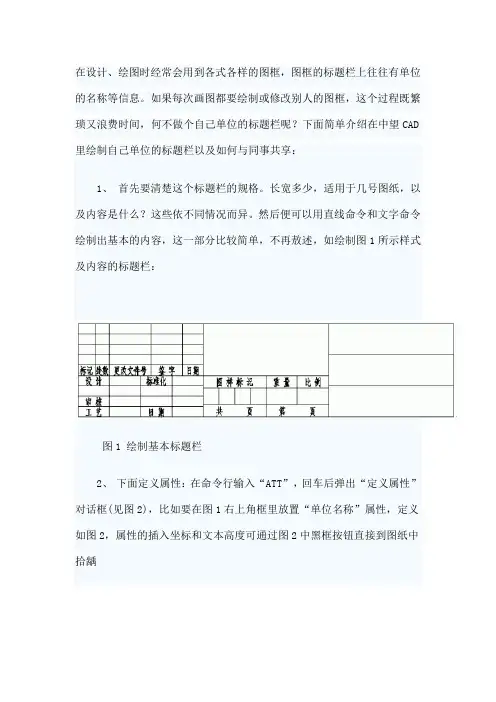

AUTO CAD 三维基础实例：用中望CAD自定义标题栏

在设计、绘图时经常会用到各式各样的图框，图框的标题栏上往往有单位的名称等信息。

如果每次画图都要绘制或修改别人的图框，这个过程既繁琐又浪费时间，何不做个自己单位的标题栏呢？下面简单介绍在中望CAD 里绘制自己单位的标题栏以及如何与同事共享：1、首先要清楚这个标题栏的规格。

长宽多少，适用于几号图纸，以及内容是什么？这些依不同情况而异。

然后便可以用直线命令和文字命令绘制出基本的内容，这一部分比较简单，不再敖述，如绘制图1所示样式及内容的标题栏：图1 绘制基本标题栏2、下面定义属性：在命令行输入“ATT”，回车后弹出“定义属性”对话框(见图2)，比如要在图1右上角框里放置“单位名称”属性，定义如图2，属性的插入坐标和文本高度可通过图2中黑框按钮直接到图纸中拾龋图2 定义属性对话框拾取完后点“定义并退出”，便在图1右上角框处放置了一个属性。

同理，添加其它的属性，完成后如图3所示。

图3 定义属性后的图框3、选中图3所有对象，在命令输入“W”后回车，弹出“写块”对话框（见图4），通过黑框处按钮拾取基点为图框的右下角点。

在目标栏里指定块存放的路径及名称。

图4 “写块”对话框至此，带属性的标题栏就绘制完毕了，且保存为一个独立的文件，可以把这个文件放到单位网络上共享，其它的同事在用到时就可以方便地调用它。

下面来调用一下：1、绘制好图框后，在命令行输入“Insert”后回车，弹出“插入图块”对话框，选择从“文件”插入并找到上面做好的标题栏文件，确定后就会发现插入基点就是我们定义的标题栏右下角点，拾取图框的右下角点便可插入。

这时命令行会挨个提示属性名称，比如“单位名称：”，只需在命令行输入自己单位的名称即可，如“某某精密仪器厂”等，标题栏就会显示用户定义的属性。

2、如果要对己插入的标题栏属性进行修改，只要在命令行输入“ATE”后回车，选择欲改属性的标题栏图块，弹出“编辑图块属性”对话框(见图5)。

选中高亮显示要修改的项后，在数值框内填入新的属性即可。

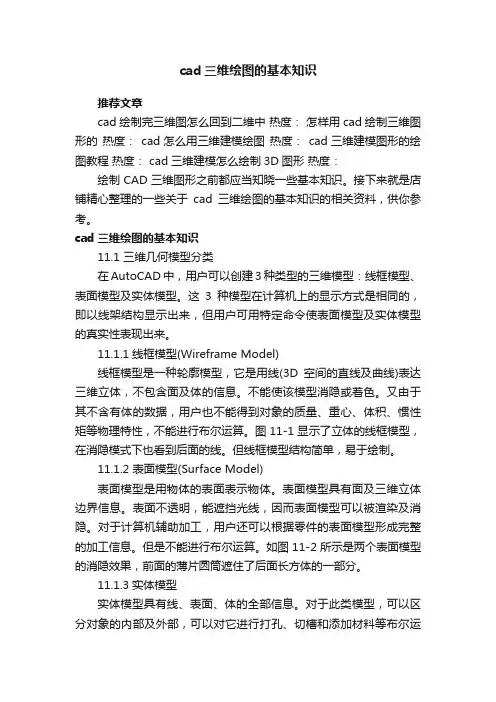

cad三维绘图的基本知识

cad三维绘图的基本知识推荐文章cad绘制完三维图怎么回到二维中热度：怎样用cad绘制三维图形的热度：cad怎么用三维建模绘图热度：cad三维建模图形的绘图教程热度： cad三维建模怎么绘制3D图形热度：绘制CAD三维图形之前都应当知晓一些基本知识。

接下来就是店铺精心整理的一些关于cad三维绘图的基本知识的相关资料，供你参考。

cad三维绘图的基本知识11.1 三维几何模型分类在AutoCAD中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。

这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。

11.1.1线框模型(Wireframe Model)线框模型是一种轮廓模型，它是用线(3D空间的直线及曲线)表达三维立体，不包含面及体的信息。

不能使该模型消隐或着色。

又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。

图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。

但线框模型结构简单，易于绘制。

11.1.2 表面模型(Surface Model)表面模型是用物体的表面表示物体。

表面模型具有面及三维立体边界信息。

表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。

对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。

但是不能进行布尔运算。

如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。

11.1.3实体模型实体模型具有线、表面、体的全部信息。

对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。

对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。

如图11-3所示是实体模型。

11.2 三维坐标系实例——三维坐标系、长方体、倒角、删除面AutoCAD的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系(WCS)和用户坐标系(UCS)。

中望CAD绘图培训教程(2024)

斜线或角度的标注。
半径和直径标注
专门用于标注圆或圆弧的半径和直径，可通过指定圆心和半径或直径
值进行标注。
19
角度标注
测量并标注两条直线之间的夹角或圆弧的包含
角。
文字输入与编辑技巧
01
02
03
04
单行文字输入
在图纸上创建单行文本，可设置字体、字高、对齐方式等属
性。
多行文字输入
创建多行文本框，支持自动换行、段落格式设置等高级文本
自定义工具栏
根据个人习惯和需求，可以自定义工具栏，将常用的命令和工具放置在显眼的位置，方便快速访问。
图层管理
合理使用图层功能，可以将不同类型的图形元素分别放置在不同的图层中，方便后续的编辑和管理。同时，通过关闭或冻结不需要的图层，可以减少图形的复杂性和提高显示性能。
27
06 输出打印与发布分享
12
03 三维建模与渲染
2024/1/29
13
三维坐标系及视图设置
三维坐标系
了解并熟悉中望CAD中的三维坐标系，包括世界坐标系（WCS）和用户坐标系（UCS）的概念及
其切换方法。
2024/1/29
视图设置
掌握如何设置中望CAD的三维视图，如正交视图、等轴测视图、透视视图等，以便更好地观察和编辑三维模型。
图的精确度。
动态输入
启用极轴追踪功能，可以在绘图过程中沿着设定的极轴方向进行追踪，方便绘制水平和垂直线段
。
2024/1/29
极轴追踪
启用对象追踪功能，可以在绘图过程中追踪已有对象的几何特征点，如中点、垂足等，实现精确的定位和连接。
对象追踪
启用动态输入功能，可以在绘图过程中直接输入坐标值、长度和角度等参数，实现精确的绘图操作。

中望CAD2014建筑制图立体化教程第12章三维建模

图12-23
12.12 3D倒圆角
• FILLET命令可以给实心体的棱边倒圆角，在3D空间中使用此命令时与在2D中有一些不同，用户不必事先设定倒角的半径值，中望CAD会提示用户进行设定。
12.13 3D倒角
• CHAMFER命令可以给实心体的棱边倒角，在对3D对象应用此命令时，中望CAD的提示顺序与二维对象倒角时不同。
•3.将坐标系绕y轴旋转90°，在xy平面画二维图形，再把此图形创建成面域，如图12-3左图所示。拉伸面域形成立体，结果如图12-3右图所示。
新建立体移动到正确位置。将坐标系绕 y轴旋转–90，在xy平面画二维图形，再把此图形创建成面域，如图12-4左图所示。拉伸面域形成立体，结果如图 12-4右图所示。
图12-45
5.绘制如图12-46所示立体的实心体模型。
图12-46
12.1 课堂实训──创建组合体实体模型
• 实训的任务是创建如图12-1所示组合体的实体模型。先将组合体分解成简单实体的组成，分别创建这些实体，并移动到正确的位置，然后通过布尔运算形成完整立体。
【练习12-1】：绘制如图所示组合体的实体模型。
图12-1
•1.创建一个新图形文件。
•2.切换到东南轴测视图。将坐标系绕x轴旋转90°，在xy 平面画二维图形，再把此图形创建成面域，如图12-2左图所示。拉伸面域形成立体，结果如图12-2右图所示。
12.10 3D镜像
• 如果镜像线是当前坐标系xy平面内的直线，则使用常见的MIRROR命令就可对3D对象进行镜像复制。但若想以某个平面作为镜像平面来创建3D对象的镜像复制，就必须使用 MIRROR3D命令。如图12-22所示，把A、B、C点定义的平面作为镜像平面，对实体进行镜像。

中望3D三维CAD教程--【第7章工程图】

205第7章工程图中望3D中，可将绘制的零件图或装配图直接转换为工程图，并且当零件或装配变更时，工程图也将联动更新。

同时，可以利用软件里的工程图功能模块，对工程图进行标注、剖视、编辑BOM表等操作。

中望3D中的工程图功能分别如图7-1至图7-4所示。

图7-1 【视图】功能图7-2 【表】功能图7-3 【尺寸标注】功能图7-4 【注释符号】功能7.1 工程图基础7.1.1 创建工程图在中望3D中创建工程图有两种方法：可以在零件图或装配图的绘图区域的空白处单击鼠标右键，弹出的右键菜单上有创建“二维工程图”功能，如图7-5所示。

同时也可以使用新建功能，在“新建文件”里选择工程图，如图7-6所示。

206图7-5 右键菜单中创建“二维工程图” 图7-6 “新建文件”中创建工程图 7.1.2 图纸选择进入工程图后，可以对工程图纸的页面大小、单位、缩放比例等进行更改，该设置在从菜单【编辑】→【参数设置】里，打开“图纸设置”的对话框，如图7-7所示。

图7-7 “图纸设置”对话框【页面大小】选定工程图的大小，默认选项中将常用的A0～A4的图纸全部包括在内。

【单位】选择需要的绘图单位，如mm 、in 。

【缩放比例】工程图与实物大小的比例设置。

【栅格间距】工程图中，使用栅格时设置栅格的间距大小。

7.1.3 工程图模板新建图纸时，会提示“选择模板…”对话框，如图7-8所示。

包含A0～A4的横向图纸模板，包括图框和标题栏。

“默认”的模板下只有图纸最外的边框。

若需要新建模板，可以从菜单【文件】→【模板】，打开模板管理器，并用新建功能，建立工程图，然后绘制图框样式等需要的内容，单击“保存”按钮后，下次就可以选择自定义的模板了。

图7-8 “选择模板...”对话框2077.2 视图布局视图布局是将三维零件或装配图调入工程图，并设置投影方向和显示方式，建立三维图形和工程图的联系，是工程图制作中重要的步骤。

7.2.1 自动视图布局单击工具栏【布局】→【视图】→【布局】功能图标，弹出“自动视图布局”对话框，如图7-9所示。

使用CAD进行三维建模的基础知识

使用CAD进行三维建模的基础知识CAD（计算机辅助设计）是现代设计领域中广泛应用的一种工具。

它的强大功能和高效性使得它成为了许多行业如建筑、工程、制造等的基石。

在利用CAD进行三维建模时，以下是一些基础知识和技巧，能够帮助您更好地进行三维建模工作。

1.了解CAD软件界面首先，熟悉CAD软件的界面是十分重要的。

软件界面通常由菜单栏、工具栏、命令行、绘图区等构成。

正确使用这些界面组件可以提高您的工作效率。

2.使用基本绘图工具CAD软件提供了一系列基本的绘图工具，如直线、圆、弧、矩形等。

掌握并熟练使用这些工具是进行三维建模的基础。

例如，绘制直线时，您可以使用线段工具，然后选择起点和终点，即可完成直线绘制。

3.掌握编辑命令CAD软件还提供了一系列编辑命令，如移动、复制、旋转等，用于对已绘制的对象进行编辑和修改。

学习并熟练掌握这些命令可以帮助您快速且准确地调整和修改模型。

4.利用图层管理图层是CAD软件中的一个重要概念。

通过合理地使用图层管理功能，您可以将不同类型的对象分别放置在不同的图层上，方便管理和控制。

例如，您可以创建一个图层用于绘制墙体，另一个用于绘制家具等。

5.使用坐标系和参考图CAD软件中的坐标系可帮助您进行精确的绘制和定位，特别是在进行三维建模时。

掌握坐标系的使用方法对于定位和对齐对象至关重要。

另外，参考图是一种非常有用的功能，您可以将其他图纸或者图像引入CAD软件中作为参考，从而提高模型的准确性和效率。

6.学习利用实体建模工具实体建模是进行三维建模的关键技术。

CAD软件提供了多种建模工具，如拉伸、旋转、放样等，用于根据二维图形创建三维实体。

熟练掌握这些建模工具可以让您快速创建复杂的三维模型。

7.了解渲染和光照效果渲染和光照效果是提升建模质量的关键因素。

CAD软件通常能够提供一些渲染和光照功能，使您的模型更加真实和逼真。

了解和运用这些功能可以使您的模型更具视觉冲击力。

8.掌握导出和共享文件最后，学会正确地导出和共享CAD文件是非常重要的。

中望3D建模基础教案

【导入新课】CAD/CAM（Computer Aided Design/Computer Aided Manufacturing），即计算机辅助设计与计算机辅助制造，是一门基于计算机技术而发展起来的、与机械设计和制造技术相互渗透相互结合的、多学科综合性的技术。

【教学过程与内容】一、几个概念1、CAD：Computer Aided Design计算机辅助设计一般认为，CAD是指工程技术人员在人和计算机组成的系统中，以计算机为辅助工具，通过计算机和CAD软件对设计产品进行分析、计算、仿真、优化与绘图，在这一过程中，把设计人员的创造思维、综合判断能力与计算机强大的记忆、数值计算、信息检索等能力相结合，各尽所长，完成产品的设计、分析、绘图等工作，最终达到提高产品设计质量、缩短产品开发周期、降低产品生产成本的目的。

CAD的功能可以大致归纳为四类，即几何建模、工程分析、动态模拟和自动绘图。

2、CAM：Computer Aided Manufacturing计算机辅助制造CAM是指应用电子计算机来进行产品制造的统称，有狭义CAM和广义CAM。

狭义CAM指数控加工，它的输入信息是零件的工艺路线和工序内容，输出信息是加工时的刀位文件和数控程序。

广义CAM是利用计算机进行零件的工艺规划、数控程序编制、加工过程仿真等。

把计算机辅助设计和计算机辅助制造集成在一起，称为CAD/CAM系统、3、CAE：Computer Aided Engineering计算机辅助工程4、CAPP：Computer-Aided Process Planning 计算机辅助工艺编制5、PDM：Product Data Management产品数据管理二、几款软件1、Pro/E：美国PTC产品设计、模具设计2、Catia：法国达索系统产品、模具设计、数控加工3、SolidWorks：达索系统子公司产品、模具设计4、UG NX：德国西门子产品、模具、数控加工5、Cimatron E：以色列美国模具设计、数控加工6、中望3D：中国产品、模具设计、数控加工三、几个特点1、ZW3D CAD/CAM一体化解决方案2、自主知识产权、高性价比三维软件操作平台四、中望软件简介1、中望公司广州中望龙腾软件股份有限公司，专注于2D/3D CAD/CAM 的软件公司分公司：广州、北京、上海、武汉、美国（佛罗里达）研发中心：广州、武汉、佛罗里达2010国家规划布局重点软件企业2、ZW3DZW3D：自主知识产权、CAD/CAM一体化、高性价比Education教育版本：普教、高教、普及教育ZWCAD+：自主研发内核、开放API接口、建筑、机械版3D：打印在线服务3、All _ in _ one CAD/CAM4、Customers to share五、ZW3D history stories2010年7月30日正式收购美国VX全美6大CAD&CAM软件供应商之一研发开始于1985年的VX公司-美国著名的控制自动化公司中国CAD软件界第一家真正跨国企业六、Product Value1、Overdrive极其快速的内核、卓越的建模2、混合建模3、CAD/CAM一体化设计与加工能否同步？设计特征变化时，加工方案还需重新来过吗？同一个项目能否是同一个人完成呢？4、多对象文件管理5、直接编辑直接编辑是新一代的参数化建模、灵活而高效的设计能力6、3D PDF功能7、Simple UI8、数据兼容性9、自由曲面六、ZW3D 在行业中的应用【提问、课堂讨论】【教学总结】CAD/CAM发展历程、CAD/CAM基本概念、CAD/CAM系统组成、CAD/CAM技术在行业中的应用、CAD/CAM技术发展趋势。

中望3D三维CAD教程--【第2章线框】

第2章线框在实际的设计工作中，线框的应用非常广泛。

例如，建立用于实体或曲面构造的截面线、用于修剪曲面的边界线、用于限制加工的轮廓线等，都可以直接通过建模环境下的线框功能快速创建出需要的曲线。

在中望3D中，建立的曲线是具有参数记录的，在后续的设计过程中可以随时对曲线进行变更，且保证曲线与相关特征参数的关联性。

一旦曲线进行变更，与之关联的特征会随曲线的变更自动更新。

2.1 曲线绘制在中望3D的建模环境中，“线框”是一个独立的功能模块。

在该模块中，提供了曲线的相关功能，如图2-1所示。

图2-1 “线框”功能2.1.1 点中望3D提供了3种创建点的类型，包括创建基本点、曲线上的点和投影点。

1．创建基本点单击工具栏【线框】→【点】功能图标，系统弹出“创建点”对话框，如图2-2所示。

在对话框中的“点”选项中输入坐标值，或者在绘图区中拾取点，即可创建出点，其示意图如图2-3所示。

图2-2 “创建点”对话框图2-3 “创建点”示意图2．曲线上的点单击工具栏【线框】→【多点绘制】功能图标，系统弹出“曲线上创建多个点”对话框，如图2-4所示，它包含了3种创建方法。

提醒：【多点绘制】功能图标，位于【点】功能图标下方。

点击【点】功能图标下方的下拉菜单按钮，可以展开与之相关的功能列表。

【均匀分布点】在曲线上创建N个均匀分布的点。

需要选择创建点的“曲线”，以及输入点的“数目”，如图2-5所示。

【等距离多个点】在曲线上创建多个且以一定的距离分布的点。

需要选择“曲线”，以及输入两点之间的“距离”，系统会根据选择曲线时的鼠标位置判定起点，从起点开始以设定的距离产生点。

当最后一个点到曲线终点距离小于设定的距离值时，不产生点，如图2-6所示。

【等距离N个点】在曲线上创建N个且以一定的距离分布的点。

需要选择“曲线”、点的“数目”、以及输入两点之间的“距离”，系统会根据选择曲线时的鼠标位置判定起点，从起点开始以一定的距离产生点。

当选择的曲线长度不够设定数目的点排布时，系统会根据曲线趋势做虚拟延伸、在延伸处产生点，如图2-7所示。

CAD中三维建模的基本知识点

CAD中三维建模的基本知识点在CAD中进行三维建模是现代工程设计中的重要步骤，它能帮助工程师们更好地理解和展示他们的设计想法。

本文将介绍CAD中三维建模的基本知识点，帮助读者初步了解这个专业领域。

一、三维坐标系在CAD中进行三维建模前，首先需要了解三维坐标系的概念。

三维坐标系由x、y和z三个轴组成，它们相互垂直且交于原点。

x轴表示水平方向，y轴表示垂直方向，而z轴表示深度方向。

通过三维坐标系，我们能够准确定位和描述设计模型中的点、线、面和体。

二、基本几何实体在CAD中，常见的三维几何实体有点、直线、圆、多边形等。

点由坐标确定，直线由两点确定，圆由圆心和半径确定，多边形由一系列顶点确定。

了解这些基本几何实体的特点和构造方法，是进行三维建模的关键一步。

三、建模操作在CAD中，建模操作是实现三维建模的基础。

常见的建模操作包括绘制、拉伸、旋转、倒角、切割等。

通过这些操作，可以将基本几何实体组合起来，形成更为复杂的三维模型。

建模操作的灵活应用能够实现各种不同形状和结构的设计。

四、实体的属性在进行三维建模时，实体的属性也是需要考虑的重要因素之一。

常见的实体属性包括颜色、质地、透明度等。

这些属性能够使设计模型更加真实和逼真，在展示和评估设计效果时起到重要作用。

五、组装和装配在实际工程设计中，常常需要将多个零部件组装和装配起来形成完整的产品。

CAD软件提供了组装和装配的功能，可以将不同的部件组合成一个整体，以便更好地理解和展示产品的结构和功能。

六、材料和纹理除了基本几何形状和属性外，材料和纹理也是进行三维建模时需要考虑的因素。

在CAD软件中，可以通过设置材料和纹理参数，使设计模型呈现出不同的表面质感和视觉效果。

这对于模拟真实工程环境和提高设计质量都起到积极的促进作用。

七、文件导入和导出CAD软件支持多种文件格式的导入和导出，如STEP、IGES、STL 等。

通过文件的导入和导出，不仅可以与其他CAD软件进行数据交换，还可以与其他工程软件进行集成，实现数据共享和协同设计。

中望3D工程图技巧

中望3D工程图技巧在三维CAD设计过程中，CAD图纸是不可或缺的。

本次三维CAD技巧主要跟大家分享中望3D工程图模块中的实用小技巧，通过中望3D的易学易用特点，可以快速掌握这些CAD操作。

中望3D提供更智能化的工程图操作，并且支持多种标准的CAD图纸，通过熟悉本文的CAD工程图技巧，对于工程师迅速出CAD图能够达到事半功倍的效果!中望3D工程图技巧1. 自定义图框图框是每张图纸所必须的。

在中望3D中可以使用常规模式，在工程图模块中绘制线条、添加文字、添加图片等等操作来完成图框，但这种做法的效率很低。

对于公司来说，往往都已经在二维CAD，如中望CAD中已有了相关的标准图框，如何直接利用而不需要重复劳动?中望3D给出了很好的解决方法——直接导入(图1)!首先，创建自己的模版并重命名，如my A4(H)(扩符中的H代表是A4横向的图纸)，然后修改图幅大小至所需尺寸(图2)。

输入先前已保存好的DWG图纸并移动位置即可将已有的图框模板方便地转换为中望3D工程图模板(图3)。

2. 将样条曲线转换成直线和圆弧(图4)在模具设计或是机械设计中，往往会出现一些样条曲线，同时这些样条曲线所在的位置需要使用线切割加工(如模具中的镶件或是电极)。

但是目前大部分的线切割机床都无法识别样条曲线。

目前在工厂常用的方法是由线切割操机员将DXF或是DWG图纸放大，然后由人工一段一段地绘制直线或是圆弧(因为线切割机床只能识别直线或圆弧)，尽量逼近样条曲线。

工作量大而且也有误差。

而在通过中望3D的“转换为圆弧/线”功能便可轻松处理!通过这个功能，可将样条曲线转换为直线或圆弧，同时通过公差设定，能够准确得得到所需精度的编程线条。

3. 快速标注标注在出图中是耗费时间最多的一项工作。

在标注方面，中望3D 能非常快速地做出基线标注、连续标注、坐标标注等标注类型，可以让工程师的出图效率大大提高。

而且相关命令的操作非常简便(图5，图6，图7)。

怎么使用中望CAD制作三维图

怎么使用中望CAD制作三维图
三维图形用CAD制作其实非常方便，今天我们用更方便的中望CAD制作纸篓举例，下面由店铺告诉大家怎么使用中望CAD制作三维图，快跟我一起来学习吧。

使用中望CAD制作三维图的方法一
建一个圆柱体，在XZ面插入草图，创建方程式正弦曲线：
创建圆锥体，将曲线投影到圆锥面上：
对第三步创建的圆锥体进行抽壳及分割命令，得到下图效果：
使用中望CAD制作三维图的方法二
1.首先打开cad软件，然后在右下角的二维草图与注释，切换工作空间为三维建模。

2.在菜单栏的视图中选择西南等轴测等三维视图模式。

3.为了方便观看可以在菜单栏的渲染中选择概念模式。

4.配合工具栏中的长方体、拉伸等工具就可以用cad画三维图了。

5.虽然画三维图不是cad的强项，但是一些基本的零件图用cad 画还是很方便的。

中望3D三维CAD教程--【第10章综合案例设计(一)】

267第10章综合案例设计 10.1 环形弹簧设计如图10-1所示为环形弹簧设计实物图。

1．参数分析1）弹簧构成环形弹簧由N 圈相同的圆杆首尾连接而成，可以将其拆分出单圈弹簧，如图10-2所示，简化成线圈，如图10-3所示。

图10-1 环形弹簧图10-2 单圈弹簧图10-3 单圈弹簧简化为线圈2）设置相关参数相关参数以字母代替：（1）弹簧线圈直径为d ；（2）弹簧绕圈半径为r ；（3）弹簧环形半径为R ；（4）弹簧线圈角度为θ；（5）弹簧圈数为n 。

3）尺寸分析弹簧线之间的尺寸关系如图10-4所示。

若取值2r =20；θ /2 = 10°；d = 2；n = 36。

则3.48623579c268sin(/4)0.30384546g c θ=⋅= 2sin(/2) 3.47296355e r θ=⋅= /tan(/4)39.696155f e θ== 49.392309R f g r =-+=2．建模过程（1）新建一个零件文件，命名为环形弹簧。

（2）创建半圆弧。

选择命令【线框】→【圆弧】功能图标，选择“圆心”绘制方法，“对齐平面”选择YZ 平面，圆心及端点坐标如图10-5所示。

图10-4 弹簧线之间尺寸关系图10-5 创建圆弧（3）镜像另外一段半圆弧。

选择命令【造型】→【基础操作】→【镜像】功能图标，选择上一步绘制的圆弧为镜像实体，XZ 平面为镜像平面，如图10-6所示。

269图10-6 镜像圆弧（4）将圆弧分别绕不同方向旋转10度。

选择命令【造型】→【基础操作】→【移动】功能图标，选择“绕方向旋转”方法，各项参数设置如图10-7所示。

图10-7 旋转圆弧（5）用相同的方法旋转另一段圆弧。

此处要注意定义相反的旋转方向（或者输入角度为-10），如图10-8所示。

完成效果如图10-9所示。

图10-8 相反方向旋转另一段圆弧图10-9 完成效果图（6）创建弹簧杆体。

选择命令【造型】→【基础造型】→【杆状扫掠】功能图标，选择270上一步完成的曲线，输入杆体直径为2，勾选“杆状体连接”选项的复选框，如图10-10所示。

三维CAD教程--【第1章中望3D基础】

第1章中望3D 2012基础本章主要介绍中望3D 2012的界面环境和基本操作。

通过本章的学习，读者将对中望3D 2012的工作环境及操作方法有一个比较全面的了解，为后续的深入学习打下基础。

1.1 基本界面1.1.1 初始界面当第一次打开中望3D 2012时，系统打开软件界面如图1-1所示。

在该界面环境下，除了可以进行文件新建和打开外，还为用户提供了“快速入门”的学习功能。

图1-1 初始界面软件默认的皮肤为“黑曜石”，可以在标题栏位置通过鼠标右键对软件皮肤进行更改，所有皮肤包含钻蓝、天蓝、黑曜石、银灰、海蓝。

如图1-2所示为将皮肤设置为“银灰”的效果。

【亮点】点击可以打开中望3D 2012亮点功能界面，如图1-3所示。

可以通过右边的“播放”按钮向下翻页，了解软件的各个亮点功能。

图1-2 “银灰”皮肤效果图图1-3 亮点功能界面【边学边用】中望3D独特的培训系统，可以通过该系统在学习过程中得到全程指导。

系统会显示并提示每一个操作步骤，用户可以在系统的提示下进行操作。

单击“简介”的下拉菜单按钮，可以打开系统默认的“边学边用”素材模块，包含了简介、建模、装配、工程图、更多…（自动链接到中望软件官网社区）、打开…（打开现有的边学边用素材），如图1-4所示。

单击“简介”选项，系统打开如图1-5所示的“简介”边学边用指导环境。

可以通过左右箭头按钮进行翻页，通过“退出”按钮退出边学边用指导环境。

图1-4 “边学边用”素材模块图1-5 “简介”边学边用指导环境【训练手册】打开中望3D内部PDF学习资料，系统默认包含了培训指南、基础知识、更多（打开现有的PDF资料）。

1.1.2 建模环境当新建或打开一个文件后，可以激活并进入软件建模环境，如图1-6所示。

图1-6 软件建模环境界面1．菜单栏菜单栏配有下拉菜单操作命令，下拉菜单中有子菜单。

菜单栏中的大部分功能可以通过工具栏中的功能图标代替。

2．标题栏标题栏配有常用的操作命令，如新建、打开、保存、撤销、更新等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

选择对象的不同，UCS 坐标系的方向也有所不同，具体如下：圆弧圆标注直线新 UCS 的原点为圆弧的圆心。X 轴通过距离选择点最近的圆弧端点。新 UCS 的原点为圆的圆心。X 轴通过选择点。新 UCS 的原点为标注文字的中点。新 X 轴的方向平行于当绘制该标注时生效的 UCS 的 X 轴。离选择点最近的端点成为新 UCS 的原点。系统选择新的 X 轴使该直线位于新 UCS 的 XZ 平面上。该直线的第二个端点在新坐标系中 Y 坐标为零。点二维多段线实体宽线三维面该点成为新 UCS 的原点。多段线的起点成为新 UCS 的原点。X 轴沿从起点到下一顶点的线段延伸。二维实体的第一点确定新 UCS 的原点。新 X 轴沿前两点之间的连线方向。宽线的“起点”成为新 UCS 的原点，X 轴沿宽线的中心线方向。取第一点作为新 UCS 的原点，X 轴沿前两点的连线方向，Y 的正方向取自第一点和第四点。Z 轴由右手定则确定。形、块参照、该对象的插入点成为新 UCS 的原点，新 X 轴由对象绕其拉伸方向属性定义旋转定义。用于建立新 UCS 的对象在新 UCS 中的旋转角度为零。
图 13-12 UCS 的基本设置
13.3 绘制三维实体
13.3.1 长方体
1.命令格式
命令行：Box 菜单：[绘图]→[实体]→[长方体（B）] 工具栏：[实体]→[长方体] 创建三维长方体对象。
2.操作步骤
创建边长都为 10 的立方体，如图 13-13。
图 13-13 用 Box 命令绘制立方体
- 276 -
第 13 章三维绘制基础
带边框平面着色(L)/带边框体着色(O)] <体着色>:选择视觉样式后回车结束命令以上各选项含义和功能说明如下：二维线框(2D)：显示用直线和曲线表示边界的对象。光栅和 OLE 对象、线型和线宽都是可见的。三维线框(3D)：显示用直线和曲线表示边界的对象。消隐(H)：显示用三维线框表示的对象并隐藏表示后面被遮挡的直线。平面着色(F)：在多边形面之间着色对象。此对象比体着色的对象平淡和粗糙。体着色(G)：着色多边形平面间的对象，并使对象的边平滑化。着色的对象外观较平滑和真实。带边框平面着色(L)：结合“平面着色”和“线框”选项。对象被平面着色，同时显示线框。带边框体着色(O)：结合“体着色”和“线框”选项。对象被体着色，同时显示线框。
执行 Box 命令指定图形的一个角点指定 XY 平面上矩形大小指定高度，回车结束命令
立方体(C)：指定长方体的长、宽、高都为相同长度。长度(L)：通过指定长方体的长、宽、高来创建三维长方体。
3.注意

若输入的长度值或坐标值是正值，则以当前 UCS 坐标的 X、Y、Z 轴的正向创建立图形；若为负值，则以 X、Y、Z 轴的负向创建立图形。
上一个(P)：取回上一个 UCS 定义。
- 279 -
中望 CAD2010 标准教程
视图(V)：以平行于屏幕的平面为 XY 平面，建立新的坐标系。UCS 原点保持不变。
图 13-7 用当前视图方向设置 UCS
世界(W)：设置当前用户坐标系统为世界坐标系。世界坐标系 WCS 是所有用户坐标系的基准，不能被修改。 3 点(3)：指定新的原点以及 X、Y 轴的正方向。新建(N)：定义新的坐标系。移动(M)：移动当前 UCS 的原点或修改当前 UCS 的 Z 轴深度值，XY 平面的方向不发生改变删除(D)：删除已储存的坐标系统。正交(G)：以系统提供的六个正交 UCS 之一为当前 UCS。
13.3.2 球体
1.命令格式
命令行：Sphere 菜单：[绘图]→[实体]→[球体（S）] 工具栏：[实体]→[球体] 绘制三维球体对象。默认情况下，球体的中心轴平行于当前用户坐标系 (UCS) 的 Z 轴。纬线与 XY 平面平行。
2.操作步骤
创建半径为 10 的球体，如图 13-14。
图 13-14 用 Sphere 命令创建球体
图 13-8 正交视图方向示意图
还原(R)：取回已储存的 UCS，使之成为当前用户坐标系。保存(S)：保存当前 UCS 设置，并指定名称。 X、Y、Z：绕著指定的轴旋转当前的 UCS，以创建新的 UCS 。
图 13-9 坐标系旋转示意
Z 轴(ZA)：以特定的正向 Z 轴来定义新的 UCS。
- 280 -
2.操作步骤
图 13-1 中表示的是一个简单的三维图形，仅仅从平面视图，用户较难判断单位图形
- 274 -
第 13 章三维绘制基础
的样子。这时我们可以利用 Vpoint 命令来调整视图的角度，如图 13-1 中的右下角的视图，从而能够直观的感受到图形的形状。
图 13-1 用 Vpoint 命令观看三维图形
- 283 -
中望 CAD2010 标准教程
命令: Sphere 球体中心: 点选一点指定球体半径或 [直径(D)]:10
执行 Sphere 命令指定球心位置指定半径值，回车结束命令
以上各选项含义和功能说明如下：球体半径(R)：绘制基于球体中心和球体半径的球体对象。直径(D)：绘制基于球体中心和球体直径的球体对象。
图 13-5 UCS 设置原点
- 278 -
第 13 章三维绘制基础
面(F)：指定三维实体的一个面，使 UCS 与之对齐。可通过在面的边界内或面所在的边上单击以选择三维实体的一个面，亮显被选中的面。UCS 的 X 轴将与选择的第一个面上的选择点最近的边对齐。？：列出所有定义的新 UCS 定义。对象(OB)：可选取弧、圆、标注、线、点、二维多义线、平面或三维面对象来定义新的 UCS。此选项不能用于下列对象：三维实体、三维多段线、三维网格、视口、多线、面域、样条曲线、椭圆、射线、构造线、引线、多行文字。
13.1 三维视图
要进行三维绘图，首先要掌握观看三维视图的方法，以便在绘图过程中随时掌握绘图信息，并可以调整好视图效果后进行出图。
13.1.1 视点
1.命令格式
命令行：Vpoint 菜单：[视图]→[三维视图]→[视点（V）] 工具栏：[视图] 控制观察三维图形时的方向以及视点位置。工具栏中的点选命令实际是视点命令的 10 个常用的视角：俯视、仰视、左视、右视、前视、后视、东南等轴测、西南等轴测、东北等轴测、西北等轴测，用户在变化视角的时候，尽量用这 10 个设置好的视角，这样可以节省不少时间。
13.2.1UCS 命令
1.命令格式
命令行：UCS 菜单：[工具]→[新建 UCS（W）] 工具栏：[UCS]→[UCS]
- 277 -
中望 CAD2010 标准教程
用于坐标输入、操作平面和观察的一种可移动的坐标系统。
2.操作步骤
如图 13-4(a)所示，把该图中的原点与 C 点重合，X 轴方向为 CA 方向，Y 轴方向为 CB 方向，如图 13-4(b)所示。
命令: Vpoint 透视(PE)/平面(PL)/旋转(R)/<视点> <0,0,1>: 以上各选项含义和功能说明如下：
执行 Vpoint 命令设置视点，回车结束命令
视点：以一个三维点来定义观察视图的方向的矢量。方向为从指定的点指向原点 (0,0,0)。透视(PE)：打开或关闭“透视”模式。平面(P)：以当前平面为观察方向，查看三维图形。旋转(R)：指定观察方向与 XY 平面中 X 轴的夹角以及与 XY 平面的夹角两个角度，确定新的观察方向。
图 13-10 “命名 UCS”显示和设置
2)“正交 UCS”选项卡，列出相对于目前 UCS 的 6 个正交坐标系，有详细信息供查询，并提供置为当前功能。
图 13-11 “正交 UCS”显示和设置
- 281 -
中望 CAD2010 标准教程
3)“设置”选项卡，提供 UCS 的一些基础设定内同，如图 13-12。一般情况下，没有特殊需要，不需要调整该设定。
(a) 图 13-4 用 Vpoint 命令观看三维图形
(b)
命令: UCS
执行 UCS 命令
指定 UCS 的原点(O)/面(F)/?/对象(OB)/上一个(P)/视图(V)/世界(W)/3 点(3)/ 新建(N)/移动(M)/删除(D)/正交(G)/还原(R)/保存(S)/X/Y/Z/Z 轴(ZA)/<世界>: 输入 3 新原点 <0,0,0>:点选点 C 正 X 轴上点 <4.23,13.8709,13.4118>: 点选点 A X-Y 面上正 Y 值的点 <3.23,14.8709,13.4118>:点选点 B 以上各选项含义和功能说明如下：原点(O)：只改变当前用户坐标系统的原点位置，X、Y 轴方向保持不变，创建新的 UCS。指定 Y 轴方向指定 X 轴方向选择 3 点确定方式指定原点
第 13 章三维绘图基础
本章要点
三维视图用户坐标系（UCS）绘制三维实体编辑三维实体
中望 CAD 2010 有较强的三维绘图功能，可以用多种方法绘制三维实体，方便的进行编辑，并可以用各种角度进行三维观察。在本章中将介绍简单的三维绘图所使用的功能，利用这些功能，用户可以设计出所需要的三维图纸。
13.1.3 视觉样式
1.命令格式
命令行：Shademode 菜单：[视图]→[视觉样式]
设置当前视口的视觉样式。
2.操作步骤
针对当前视口，可进行如下操作来改变视觉样式。命令: Shademode 执行 Shademode 命令输入选项[二维线框(2D)/三维线框(3D)/消隐(H)/平面着色(F)/体着色(G)/
- 282 -
第 13 章三维绘制基础
命令: Box 指定长方体的角点或 [中心(C)] <0,0,0>: 点取一点指定角点或 [立方体(C)/长度(L)]: @10,10 长方体高度: 10 以上各选项含义和功能说明如下：长方体的角点：指定长方体的第一个角点。中心(C)：通过指定长方体的中心点绘制长方体。
