双腔隔膜制动气室结构及功能说明
双腔隔膜制动气室结构及功能说明完整版
双腔隔膜制动气室结构
及功能说明
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
附图1，30/30双膜片制动气室结构图：
附图2，30/24膜片弹簧制动气室结构图：
由图示结构可知，两种气室工作原理是一样的，前腔为行车制动工作腔，后腔为驻车制动工作腔，在进气口附近有“行车”或“11”及“停车”“12”字样，分别表示通向行车制动腔和驻车制动腔。
按以下几个工作状态说明其工作原理：
1、行车时，后腔充气解除驻车弹簧力，推杆退回0行程状态并解除制动，在行车过程中后腔保持充气；
2、行车制动时，前腔充气，前腔膜片推动推杆，产生制动力，制动力的大小与通入的气压成正比；
3、驻车制动时，前、后腔均通大气，后腔弹簧力传递至推杆产生制动力，制动力大小基本等于前后腔弹簧力之差。
两种气室对比如下：。

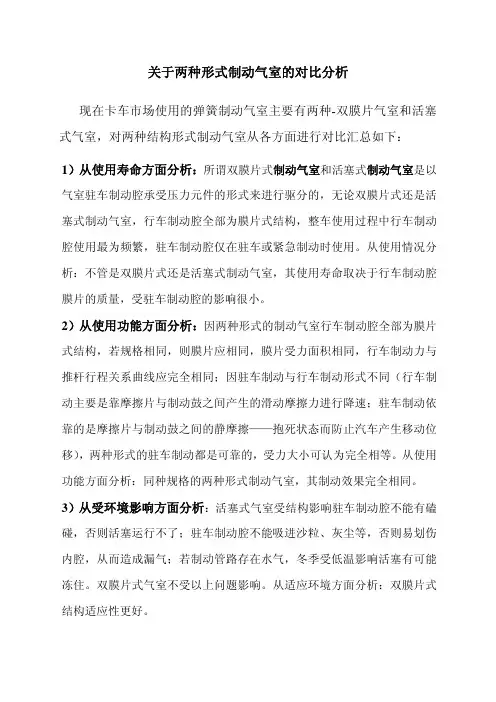

双膜片与活塞式制动气室对比
关于两种形式制动气室的对比分析现在卡车市场使用的弹簧制动气室主要有两种-双膜片气室和活塞式气室，对两种结构形式制动气室从各方面进行对比汇总如下：1）从使用寿命方面分析：所谓双膜片式制动气室和活塞式制动气室是以气室驻车制动腔承受压力元件的形式来进行驱分的，无论双膜片式还是活塞式制动气室，行车制动腔全部为膜片式结构，整车使用过程中行车制动腔使用最为频繁，驻车制动腔仅在驻车或紧急制动时使用。
从使用情况分析：不管是双膜片式还是活塞式制动气室，其使用寿命取决于行车制动腔膜片的质量，受驻车制动腔的影响很小。
2）从使用功能方面分析：因两种形式的制动气室行车制动腔全部为膜片式结构，若规格相同，则膜片应相同，膜片受力面积相同，行车制动力与推杆行程关系曲线应完全相同；因驻车制动与行车制动形式不同（行车制动主要是靠摩擦片与制动鼓之间产生的滑动摩擦力进行降速；驻车制动依靠的是摩擦片与制动鼓之间的静摩擦——抱死状态而防止汽车产生移动位移），两种形式的驻车制动都是可靠的，受力大小可认为完全相等。
从使用功能方面分析：同种规格的两种形式制动气室，其制动效果完全相同。
3）从受环境影响方面分析：活塞式气室受结构影响驻车制动腔不能有磕碰，否则活塞运行不了；驻车制动腔不能吸进沙粒、灰尘等，否则易划伤内腔，从而造成漏气；若制动管路存在水气，冬季受低温影响活塞有可能冻住。
双膜片式气室不受以上问题影响。
从适应环境方面分析：双膜片式结构适应性更好。
4）从可靠性方面分析：双膜片式制动气室主要密封形式是气室壳体将膜片压得产生弹性变形从而实现静密封。
活塞式制动气室行车制动腔与双膜片式结构相同，而驻车制动腔密封形式是以活塞环与壳体内腔之间的配合进行动密封，从理论上分析：双膜片式制动气室密封可靠性要远远大于活塞式制动气室。
5）从维修方面分析：双膜片式制动气室相对结构简单、便于维修，不需专用工具。
6）从制造成本方面分析：活塞制动腔拉延完成后需进行珩磨工序，然后再涂抗磨漆防止内腔锈蚀（一旦锈蚀或涂漆质量不好，也会引起漏气），同时还要严格控制活塞、活塞环及内腔之间的配合间隙，而双膜片式制动气室对驻车腔要求要低的多。
