智能电量测试仪操作规程

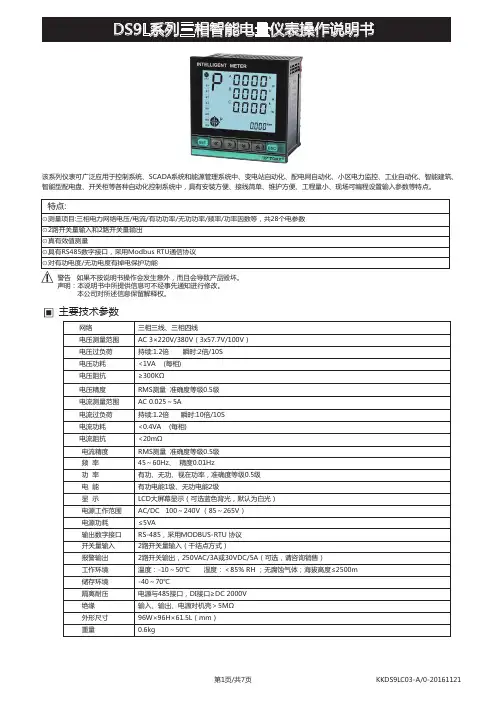

KKDS9L 三相智能电量仪表操作说明书

电源功耗显示功率频率电流阻抗电流精度电流功耗电压功耗电压过负荷网络隔离耐压储存环境重量绝缘工作环境报警输出开关量输入该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜等各种自动化控制系统中，具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数等特点。

特点:主要技术参数电源工作范围电能输出数字接口外形尺寸⊙测量项目:三相电力网络电压/电流/有功功率/无功功率/频率/功率因数等，共28个电参数⊙2路开关量输入和2路开关量输出⊙真有效值测量⊙具有RS485数字接口，采用Modbus RTU通信协议⊙对有功电度/无功电度有掉电保护功能电压测量范围！警告如果不按说明书操作会发生意外，而且会导致产品毁坏。

声明：本说明书中所提供信息可不经事先通知进行修改。

本公司对所述信息保留解释权。

<0.4VA (每相)<20mΩRMS测量准确度等级0.5级有功、无功、视在功率，准确度等级0.5级45～60Hz、精度0.01Hz有功电能1级、无功电能2级LCD大屏幕显示（可选蓝色背光，默认为白光）AC/DC 100～240V （85～265V）≤5VARS-485，采用MODBUS-RTU 协议2路开关量输入（干结点方式）2路开关输出，250VAC/3A或30VDC/5A（可选，请咨询销售）温度：-10～50℃ 湿度：＜85% RH ；无腐蚀气体；海拔高度≤2500m -40～70℃电源与485接口，DI接口≥DC 2000V 输入、输出、电源对机壳＞5MΩ96W×96H×61.5L（mm）0.6kg电流过负荷电压阻抗电压精度电流测量范围≥300KΩRMS测量准确度等级0.5级AC 0.025～5A持续:1.2倍瞬时:10倍/10S 三相三线、三相四线AC 3×220V/380V（3x57.7V/100V）持续:1.2倍瞬时:2倍/10S <1VA (每相)接线图外形及安装开孔尺寸注意事项：1.电源线不要接错。

电池测试仪设备安全操作规程

电池测试仪设备安全操作规程前言电池测试仪是一种常见的电池测试设备，主要用于测试电池的性能和状态。

在使用电池测试仪时，必须严格遵守安全操作规程，以确保操作人员和设备的安全。

本文档将为您提供关于电池测试仪设备的安全操作规程，以确保您和您的工作人员能够熟练并安全地操作电池测试仪设备。

一、设备操作前的准备工作在使用电池测试仪之前，请确认设备、测试电池和连接线的状态是否正常。

同时，请注意以下准备工作：1.确认设备和测试电池的电压配对是否正确：在使用电池测试仪之前，请仔细查看电池测试仪说明书，确认您要测试的电池与设备电压的匹配。

2.确认设备和测试电池的极性：在连接设备和测试电池时，要注意极性匹配是否正确（正极连接正极，负极连接负极）。

3.清洁测试电池的接触部分：在测试电池之前，请确保测试电池的接触部分光滑无污染。

4.保持操作环境卫生干净：使用电池测试仪时请保持操作环境的卫生和干净。

二、设备操作时的注意事项在使用电池测试仪时，请注意以下事项：1.避免电源电压干扰：在使用电池测试仪时，请确保电源电压的稳定，避免产生电源电压干扰。

2.避免长时间操作：在使用电池测试仪时，避免超过 30 分钟连续操作，以免发生设备异常故障。

3.注意电池温度：在测试电池时，要注意电池是否在正常温度范围内，以免电池过热导致安全事故。

4.避免电池过充或过充电：在测试电池时，请确保电池电量在正常范围内，避免电池过充或过充电，导致电池爆炸等安全问题。

5.遵循操作流程：在使用电池测试仪时，请严格按照电池测试仪的操作流程进行操作，不得随意修改或更改测试参数和配置。

6.定期检测设备及连接线：使用电池测试仪后，请注意定期检测设备及连接线的状态是否正常。

三、设备维护与保养设备的维护与保养对设备的使用寿命及操作安全都有重要影响，以下是设备维护与保养的要点：1.设备使用后请及时清洁和消毒，以确保设备卫生干净。

2.对设备的日常保养工作应有计划，按时进行检查和维护。

电池容量测试仪安全操作及保养规程

电池容量测试仪安全操作及保养规程前言电池容量测试仪是一种专门用于测试各类电池容量的设备，广泛应用于电子、通讯、航空、军工等领域。

本文对电池容量测试仪的安全操作及保养规程进行详细介绍，旨在帮助用户合理使用设备，确保设备安全稳定运行。

安全操作规程1. 仪器安装•在使用电池容量测试仪之前，必须先检查设备及配件是否齐全，有无毛刺或夹杂异物等，确保能够正常使用。

•安装时请先在工作台上铺好干净的保护垫，再将设备固定在上面，以免设备因工作过程中震动跑掉，造成危险。

•根据设备说明书正确连接仪器的各项测试线路。

2. 仪器开机前检查•开机前请检查设备的电源是否稳定、电压是否符合设备要求。

•检查仪器是否连接正确，终端是否处于停机状态，按照常规操作程序进行检查。

•准备好相应的样品设置，按照程序进行样品检测。

3. 注意事项•在测试结束后，请及时关闭设备所有电源。

•在设备操作过程当中，不允许随意调整、修改测试方案等参数。

•如果设备出现故障或有异常，应该及时停机检查。

不得擅自修理、拆卸、改装设备。

•禁止在测试时将试验品接入高压、高电流等非设备所能承受的电流，否则会导致设备损坏和人员受伤。

保养规程1. 保养期限•每次使用后，应对设备进行清洁保养处理。

如遇到不正常状况，需要进行调整维护。

•设备长期闲置时，应将设备清洗干净，存放于干燥、无尘、无异味、通风良好的仓库中。

2. 保养方法•设备外壳应当定期进行检查，对表面的各种脏污、氧化物等进行清理。

•在使用过程中，及时对仪器的各个部位进行清洁，防止粉尘或液体残留等物质影响仪器的性能或导致故障。

3. 定期检测•为了确保设备的稳定性和准确性，定期检测是必要的。

可以按照标准流程进行周期性检测，定期检测的频率一般为每年一次或者随着使用时间而改变。

•定期检测的检测内容包括设备的系统碳氢化合物检测、设备状态监控等方面，在检测的过程中，不仅要检测设备正常工作情况，还要对设备各个部位的损伤、变形、腐蚀情况进行全面检查。

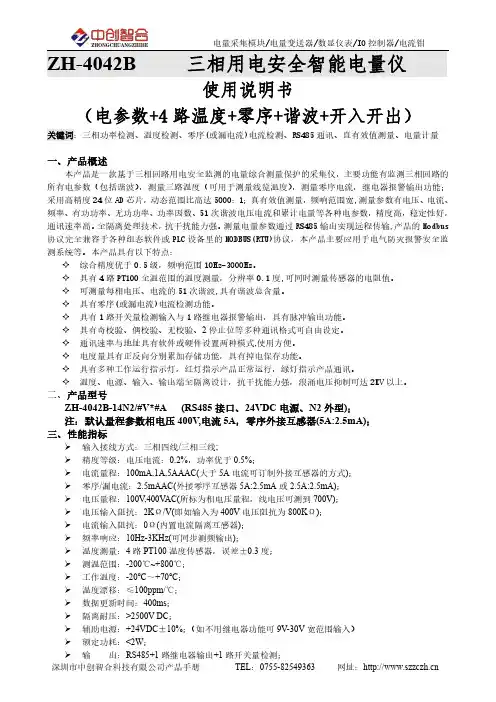

ZH-4042B 三相用电安全智能电量仪使用说明书

ZH-4042B三相用电安全智能电量仪使用说明书（电参数+4路温度+零序+谐波+开入开出）关键词：三相功率检测、温度检测、零序(或漏电流)电流检测、RS485通讯、直有效值测量、电量计量一、产品概述本产品是一款基于三相回路用电安全监测的电量综合测量保护的采集仪，主要功能有监测三相回路的所有电参数（包括谐波），测量三路温度（可用于测量线览温度），测量零序电流，继电器报警输出功能；采用高精度24位AD芯片，动态范围比高达5000：1；真有效值测量，频响范围宽,测量参数有电压、电流、频率、有功功率、无功功率、功率因数、51次谐波电压电流和累计电量等各种电参数，精度高，稳定性好，通讯速率高。

全隔离处理技术，抗干扰能力强。

测量电量参数通过RS485输出实现远程传输,产品的Modbus 协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议，本产品主要应用于电气防灾报警安全监测系统等。

本产品具有以下特点：✧综合精度优于0.5级，频响范围10Hz-3000Hz。

✧具有4路PT100全温范围的温度测量，分辨率0.1度,可同时测量传感器的电阻值。

✧可测量每相电压、电流的51次谐波,具有谐波总含量。

✧具有零序(或漏电流)电流检测功能。

✧具有1路开关量检测输入与1路继电器报警输出，具有脉冲输出功能。

✧具有奇校验、偶校验、无校验、2停止位等多种通讯格式可自由设定。

✧通讯速率与地址具有软件或硬件设置两种模式,使用方便。

✧电度量具有正反向分别累加存储功能，具有掉电保存功能。

✧具有多种工作运行指示灯，红灯指示产品正常运行，绿灯指示产品通讯。

✧温度、电源、输入、输出端全隔离设计，抗干扰能力强，浪涌电压抑制可达2KV以上。

二、产品型号ZH-4042B-14N2/#V*#A(RS485接口、24VDC电源、N2外型)；注：默认量程参数相电压400V,电流5A，零序外接互感器(5A:2.5mA)；三、性能指标输入接线方式：三相四线/三相三线;精度等级：电压电流：0.2%，功率优于0.5%；电流量程：100mA,1A,5AAAC(大于5A电流可订制外接互感器的方式)；零序/漏电流：2.5mAAC(外接零序互感器5A:2.5mA或2.5A:2.5mA)；电压量程：100V,400VAC(所标为相电压量程，线电压可测到700V)；电压输入阻抗：2KΩ/V(即如输入为400V电压阻抗为800KΩ)；电流输入阻抗：0Ω(内置电流隔离互感器)；频率响应：10Hz-3KHz(可同步测频输出)；温度测量：4路PT100温度传感器，误差±0.3度；测温范围：-200℃~+800℃；工作温度：-20℃～+70℃；温度漂移：≤100ppm/℃；数据更新时间：400ms；隔离耐压：>2500V DC；辅助电源：+24VDC±10%；（如不用继电器功能可9V-30V宽范围输入）额定功耗：<2W；输出：RS485+1路继电器输出+1路开关量检测；继电器输出：常开/常闭触点;触点容量：3A/250VAC，3A/30VDC;通讯协议：Modbus-RTU协议(可配套各类PLC/触摸屏/组太软件使用等)数据输出：A/B/C每相电压、电流、有功功率、功率因数、无功功率和总的功率与正、反向电度量、51次谐波电压电流、零序电流、3路温度等参数；通讯波特率：4800、9600(出厂默认)、19200、38400、57600、115200bps数据格式：无校验/奇校验/偶校验、8个数据位、1停止位；或特殊方式：无校验、9个数位(第9位为1或0可设置)外壳材料：阻燃ABS；注:本产品出厂默认参数为:地址1号,波特率9600,无校验,8个数据位，1个停止位;四、产品外形结构图与引脚定义图一、产品实物图（导轨安装或螺钉）外观尺寸：145X90X40mm，螺钉安装尺寸,135X70mm，安装孔径ф5mm五、产品接线图表5.1、产品引脚定义说明引脚接线定义说明引脚接线定义说明Vcc 采集器的工作电源供电正极拔码开关1-6位设置地址；7-8设置波特率；ON 有效，具体设置拔码参见最后七部分；拔码开关边上的跳线冒短接为拔码设置方式，跳线冒断开为软件设置方式。

电池测试仪操作规程

电池测试仪操作规程
《电池测试仪操作规程》
一、操作前准备
1. 检查电池测试仪和相关设备是否完好，如有损坏应及时进行维修或更换。

2. 确认电池测试仪已经连接好电源并处于待机状态。

3. 检查测试仪的测试夹具是否安装正确并牢固。

二、操作步骤
1. 开机：按下电池测试仪的开机按钮，等待电池测试仪启动完成。

2. 设置参数：根据需要测试的电池类型和规格，设置电压、电流和测试时间等参数。

3. 连接电池：将待测电池的正负极与测试夹具的对应位置连接好，并确保连接牢固。

4. 开始测试：按下测试按钮开始测试，等待测试仪完成测试并显示测试结果。

5. 关机：测试结束后，按下电池测试仪的关闭按钮，等待电池测试仪完全关闭。

三、操作注意事项
1. 小心操作：在操作过程中要小心谨慎，避免碰撞或电路短路等意外情况发生。

2. 注意安全：在测试高压电池时，要采取必要的安全措施，确保安全操作。

3. 定期校准：定期对电池测试仪进行校准，确保测试结果的准确性。

4. 保持清洁：定期清洁电池测试仪的外壳和测试夹具，确保设备的正常运行。

四、操作结束
1. 关闭电源：在操作完成后，要及时关闭电池测试仪的电源，避免长时间待机消耗电能。

2. 清理整理：将测试夹具及设备周围的杂物清理干净，保持整洁。

3. 定期维护：定期对电池测试仪进行维护保养，延长设备的使用寿命。

以上是关于电池测试仪操作规程的详细步骤和注意事项，希望用户在使用电池测试仪时能够严格遵守规程，确保安全可靠地进行电池测试。

PF9800智能电量测量仪操作规程

拟制：审核：
批准：
文件名称:PF9800智能电量测量仪操作规程
第 1 页共 2 页
1. 目的
为规范仪器使用操作，提高产品检测的准确性，避免因操作失误损坏仪器，保障测试人员安全。

2. 适用范围
测试各种电源电气性能，需要AC 供电，电压及频率可调的场合。

3. 仪器面板说明
显示窗口A 为电压、显示窗口B 为电流、显示窗口C 为有功功率、显示窗口D 为功率因数
4. 仪器操作步骤
4.1仪器的使用电压220V±22V，确保供电电源在额定电压范围内，并确保仪器良好接地。

4.2连接测试线路
4.3打开电源后将显示开机信息，之后，仪器进入自动测量状态。

文件名称:PF9800智能电量测量仪操作规程第 2页共 2页
4.4各个窗口显示电压V，电流（m）A, 功率因数Pf,功率（k）W
4.5 测试完毕，把电源开关置于“关”，并把调压器调降至0V。

5.注意事项
1.本测量仪最大电压量程为600V，最大电流量程为20A。

2.切断电源应等待10秒之后，才能再次打开电源，否则仪器可能显示不正常。

3.勿取下仪器的任何外壳部分，有些地方具有高电压，未经特别许可严禁取下仪器外壳
和拆卸仪器的任何部件。

4.不要在放有易燃、易爆品的地方使用仪器。

5.打开电源前确保接好保护地线以防电击，且应避免将交流电零线用作保护地线。

拟制：审核：批准：。

智能电量测量仪操作规程

1、目的规范智能电量测量仪（以下称功率计）的使用操作，确保员工的人生安全和控制作业的规范一致性。

2、适用范围适用于本公司购买的FP9800型功率计的运行检查。

3、职责质量管理部：负责对功率计的使用进行规范管理。

4、环境条件4.1 工作环境温度：5-40℃；相对湿度：＜80%RH。

4.2 储存环境温度：0-45℃；相对湿度：＜80%RH。

5、使用方法5.1使用前检查：使用前先检查功率计外观是否完好，有无破损和磕碰，电源线是否完好，有无破损。

功率计是否经过校正且贴有“合格”，按照功率计运行检查规程进行使用前运行检查，检查项目应包括使用项目的测试。

注：使用前必须认真阅读《智能电量测量仪用户手册》，了解设备详情。

5.2 仪器面板确认：根据《智能电量测量仪用户手册》熟悉仪器各个功能区域及按键功能，熟悉数字与字符的显示, 后面板参考下图制作审核批准5.3 测量电路接线：在测量电压和电流时，按下图连接电源和负载5.4 测量量程：5.4.1 电压量程为75V、150V、300V、600V5.4.2 电流量程为0.5A、2A、8A、20A5.4.3 有功功率量程由电压、电流量程决定：功率量程=电压量程X电流量程5.5 自动量程切换：5.5.1 当电压有效值或电流有效值超过当前测试量程的110%，量程升档；电压峰值或电流峰值信号超过当前测量量程的300%，量程升档。

5.5.2 当电压有效值小于等于当前测量量程的30%或电流有效值小于等于当前测量量程的20%，量程降档；电压峰值或电流峰值信号小于等于下档量程的300%，量程降档。

5.5.3 当输入电压有效值或电流有效值超过其最大量程的140%时，进行超量程处理，相应电压、电流和功率显示“OL”。

注：仪器开机时初始化为最大量程档位。

5.6 测量功能：5.6.1 根据《智能电量测量仪用户手册》仪器窗口显示内容表，对照型号机型，了解其显示内容和测量范围。

5.6.2 根据《智能电量测量仪用户手册》常规测量状态下测量参数表，参考其显示内容和单位符号。

智能电力监测仪安全操作及保养规程

智能电力监测仪安全操作及保养规程智能电力监测仪是一种新型电力监测设备，它可以通过对电网数据进行采集、分析和处理，实现对电力设备的监测、管理和控制。

在日常使用过程中，正确的操作和保养可以保证智能电力监测仪的安全运行和性能稳定。

本文将介绍智能电力监测仪的安全操作及保养规程。

安全操作规程1. 使用前的准备在使用智能电力监测仪之前，应做好以下准备工作：•熟悉设备的外观和功能；•确认设备是否安装正确；•确认设备是否与电源连接稳定、可靠。

2. 启动设备的步骤正确的启动步骤可以保证设备正常启动并避免意外损坏设备，具体操作步骤如下：1.点击电源开关并等待设备启动；2.在设备启动后，检查设备屏幕是否正常显示；3.确保设备与电源连接正常，电源线连接牢固；4.确认设备的电源稳定。

3. 日常操作注意事项在设备正常运行时，应注意以下事项，以确保设备运行稳定、安全：•禁止在不了解设备性能和工作状态的情况下对设备进行任何操作；•禁止私自拆卸设备或进行维修；•禁止用带有腐蚀性的溶液或润滑剂清洗设备；•禁止用尖锐工具对设备进行刮擦或损坏；•禁止让设备接触水、潮湿环境。

4. 停机与关机操作在停止智能电力监测仪运行时，应按以下步骤进行正确的停机和关机操作：1.停机操作：在确认设备正常运行的情况下，按照设备操作手册的步骤进行正确的停机操作；2.关机操作：在完成所有操作后，按照设备操作手册的步骤进行正确的关机操作。

保养规程智能电力监测仪的保养需要定期进行，可以延长其使用寿命并保证设备的性能稳定。

以下是智能电力监测仪的保养规程。

1. 设备保养周期智能电力监测仪的保养周期应按照设备操作手册的要求进行，通常应定期进行以下保养操作：•日常清洁：每日对设备进行清洁，使用干布或纸巾清洁设备表面，清除尘土等杂物；•滤清器更换：根据滤清器的使用寿命进行更换，确保过滤过程中的杂质不会对设备造成影响；•清洗风扇：定期对设备的风扇进行清洗，以保证良好的散热效果。

电池测试仪安全操作保养规程

电池测试仪安全操作保养规程电池测试仪是一种非常重要的测试工具，它能够帮助我们检测电池的性能和健康状况，是维护电池的必备工具。

但同时，如果没有正确的使用和维护，也会带来许多潜在的危险。

本文将介绍电池测试仪的安全操作和保养规程，以确保您的安全和测试仪的正常运转。

一、操作规程1.1 前置准备在使用电池测试仪之前，一定要仔细阅读使用说明书，并确定所有安全措施都已经采取。

应该确保周围环境整洁、干燥，且空气流通。

还应注意电池测试仪是否操作正常、连接是否正确、电池是否安装正确。

1.2 开机操作在进行测试之前，必须确保电池测试仪是关闭的状态。

操作前，请仔细检查电池测试仪上的所有按钮和开关是否处于正确的状态。

请勿在电池测试仪启动之前将任何电线或电缆插头连接到电池测试仪上。

1.3 测试操作在进行测试之前，必须确保电池测试仪的测试参数是正确的并且已经针对您的电池做过相应的设置。

您还应该稍微了解一下您购买的电池测试仪的测试限制。

请勿超出测试限制范围，以免造成不必要的损失。

1.4 关机操作当您完成测试并断开连接之后，请先关闭电池测试仪和任何外部设备。

接下来，您应该将电池测试仪拔出电源，并确保所有的仪器都处于安全状态。

1.5 更换电池在更换电池之前，应该正确的切断电源并断开任何其他连接设备。

在更换电池时，应该小心操作，将电池正确安装。

二、保养规程2.1 使用限制要保证电池测试仪的长时间保养和好的性能，需要遵守使用限制。

使用前请必须仔细阅读使用说明书，并按照使用说明进行操作。

在保证电池测试仪正常测试的前提下，必须尽量避免使用超出测试范围的电池。

2.2 清洁在使用时，要保持电池测试仪的干燥和清洁。

特别注意保持电池测试仪的接口部位干净。

电池测试仪可以用棉布或纸巾进行清洁。

请勿使用任何化学清洁剂或液体进行清洁。

2.3 贮存电池测试仪应存放在干净、干燥、通风的地方，在存储之前请将电池测试仪完全关机，并将其包装在存储箱中。

2.4 维修在维护和保养电池测试仪时，应该请电池测试仪制造商或授权服务工作人员操作。

智能电量测量仪作业指导书

智能电量测量仪作业指导书
文件编号: XXX —SOP-PK —002
版次/改次：A/0 一：功能说明
二：操作方法： 1、按照要求连接后输入电源线和测试断连接线。

2、打开电源开关,待仪器预热后准备测量工作.
3、电功率上下限值设定：按下 “预置"按扭，对“加”和“减”按键进行调节，设置在要求电功率值,按动PF/Hz 转换键，将参数设置在PF 显示
4、测试结束后，按下复位键，并关闭仪器电源,整理测试电缆.
三：注意事项：
1、仪器应放置在稳定的台面,通风、防晒、防潮，无其它电器设备干扰，测试者操作时需进行绝缘防护;
2、每次使用前或停机一段时间后再次使用，需仪器稳定后方可测量；
3、连续使用时，每小时需检查测试仪是否正常工作，并将检查结果记录于“测量仪器检验表”；
4、操作者离开测试仪或需停止一段时间测试时，必须关闭仪器电源。

1 电源开关键
2 预置键
3 PF/Hz 转换键
4 设置“加”键
5 设置“减”键
6 打印键
7 锁存键
8 电压显示窗
9 电流显示窗
10 功率显示窗
11 功率因数/频率显
示窗
12 连接插座
编制：审核：批准：日期：2012年9月15日
第 1 页，共 1 页 8 9 10 11
1 2 3 4 5 6 7 12。

智能电量测量仪操作说明

智能电量测量仪操作说明
1、仪表面板部位功能
①三排LED 显示测量的电量信息或编程时提示信息，分6页分别显示UA B C；IA B C；P Q PF；有功电能无功电；频率。

在电压模式下按可切换显示相电压和线电压
②4个按键用于显示切换或编程设置，▲、▼为切换键；为选择确认键。

③K-千；M-兆为测量数据的数量级。

例如，在电压测量模式下，LED显示220.2，同时K 灯亮表示220.2kV，K 暗则电压数值为220.2V。

④分别对应的测量项目：分别对应三相电压；三相电流；有功功率、无功功率、功率因数；有功电能、无功电能、频率信息。

2、编程操作
在编程操作下，仪表提供了PT参数设置(PT)、CT参数设置(CT)、额定电压选择(U-IN)、额定电流选择(I-IN)、接线方式选择(NET)、循环显示方式控制(CYCL)、脉冲常数选择(INNP)、通讯数据格式选择(DATA)、通讯波特率选择(BAUD)和本机通讯地址设置(ADDR)共10 项设置菜单项目，采用LED 显示的单层全透明菜单结构管理方式：进入编程模式时，第1排LED显示菜单信息项目号并闪烁；第2排LED显示项目菜单信息，第3 排LED显示当前项目菜单下的参数数据。

编程按键操作方法：按住键持续2秒，本仪表自动进入设定状态，每按一下自动进入下一项参数设定，若退出设定，按住键持续2秒即可；在设定状态，每按一下▲键，设定值循环增加，按住不放，设定值快速循环增加，每按一下▼键，设定值循环减小，按住不放，设定值快速循环减小。

(完整版)智能电量测量仪操作规程

智能电量测量仪操作规程
文件编号：HL/PZ-05 一、目的
指导设备操作人员对设备的正确操作，确保安全。

二、适用范围
家用和类似用途电器的电量的检测。

三、使用步骤:
1.插上仪器电源（AC～220V/50Hz）连接负载及其他电源。

2.打开电源开关，接通负载，仪器窗口（A/B/C/D）显示负载的电压V、电流mA、
功率W及功率因数PE/频率Hz的数值。

3.锁定“键”可以锁定某一负载的参数值，“PE/Hz”键可以切换功率因数/频率的
显示方式。

4.测试完毕，关闭电源，收拾整洁。

四、注意事项:
1.使用前，请先确定负载使用的电压，调节调压器输入电压与之相符。

2.该仪器极限负载电压是AC～250V，电流10A，切勿超量程使用。

3.使用时应确保安全，注意触电安全保护。

4.切断电源后应等待5秒之后才能再次打开电源，否则仪器可能显示不正常。

运行检查测试：用一台经过检测确认的产品作为试样，把该产品的引出线插入仪
器的插座上，以该产品原检测数据位依据，检查仪器是否正常显示。

仪表控制面
板指示仪表及指示灯能否正常工作和显示。

五、功能检查说明：
1.若功能有异常，应送仪器维修部进行修理。

对所有维修后的设备需重新检定。

2.从最近上次运行检查正常至运行检查异常之间已检验过的所有产品需要重新用合
格的仪器进行检验。

将设备运行检查结果记录在《检测设备运行检查记录表》上。

3. 运行检查必须每天上、下午上班前各检测一次。

编制：审核：。

智能化电弱点测试仪安全操作及保养规程

智能化电弱点测试仪安全操作及保养规程1. 引言智能化电弱点测试仪作为一种常用的测试设备，广泛应用于电力系统的保护继电器和自动装置的调试和维护工作中。

为了确保测试设备的安全操作以及延长其使用寿命，本文档将介绍智能化电弱点测试仪的安全操作规程和保养方法。

2. 安全操作规程2.1 使用前的准备在使用智能化电弱点测试仪之前，需要做好以下准备工作：•检查测试仪的外观及连接线是否有损坏。

•确保测试仪的接地良好。

•阅读并熟悉测试仪的操作说明书。

2.2 正确操作测试仪在操作测试仪时，需注意以下事项：•操作人员应具备一定的电力知识和操作经验。

•操作人员应穿戴好相关的个人防护装备，如绝缘手套、绝缘鞋等。

•在测量之前，确保被测设备处于断开状态。

•严禁使用未经授权的操作方法和程序。

2.3 电源管理•在进行测试之前，确认电源电压和频率的匹配。

•保持测试仪的电源线和电源插头干燥，并定期进行检查和维护。

•避免使用损坏的电源线或插头。

2.4 过载保护•在进行测试时，避免超过测试仪的额定工作范围。

•如发现过载或异常情况，应立即停止测试，并及时检测和修复故障。

2.5 安全操作指导•在使用测试仪时，应注意周围环境的安全性，避免触摸或进入有危险的区域。

•严禁在雨天或潮湿环境中操作测试仪。

•禁止触摸测试仪的内部部件或暴露的导线。

•使用完毕后，应将测试仪关机，并按照说明书正确地存放和保管。

3. 测试仪的保养方法为了延长智能化电弱点测试仪的使用寿命，需要按照以下方法进行保养：3.1 清洁•测试仪表面的灰尘和污垢会影响其散热效果，定期使用柔软的干布进行清洁。

•避免使用化学溶剂或腐蚀剂来清洁测试仪。

3.2 保护•当测试仪不使用时，应放置在干燥、通风的地方，远离潮湿和腐蚀性气体。

•避免将测试仪暴露在高温或低温环境中。

•避免跌落或碰撞，以免损坏内部部件。

3.3 定期检查•定期检查测试仪的连接线是否有损坏或磨损。

•检查测试仪的各个功能和按键是否正常工作。

电子设备加工厂智能电量测量仪操作规程

电子设备加工厂智能电量测量仪操作规程
适用PF9830三相智能电量测试仪
7.1操作步骤
7.1.1将仪器的供电电源接入市电，被测相线串联接在大红柱A 与其正下方的黑柱之间，通过仪器测量其电流参数。

将相线与零线并联在小红柱与其正下方的黑柱之间，通过仪器测量其电压参数。

7.1.2在检查电压、电流测量连线无误，接地线可靠接地后，按下“电源”按钮开启仪器。

7.1.3根据所测系统相数及测量方式选择“1φ2W、3φ3W、3φ4W、3V3A”档位之一。

7.1.4仪器开机后自动进入“电压(V)、电流(A)、有功功率(W)、视在功率(VA)、无功功率(Var)、功率因数（PF）”参数测量程序，除功率因数（PF）在窗口B显示外，其余均在窗口A读取，通过“相选择”读取不同相线测试值，“功能”按钮选择读取不同的参数值。

7.1.5电压及电流量程可按相应按钮在窗口C进行设定（电压600V/300V/150V,电流20A/4A/0.8A）。

7.1.6当使用外部电压互感器（PT）或电流互感器（CT）时，按互感器的比率设定电压（窗口A）、电流（窗口B）、功率（窗口C）的变比系数。

当变比指示灯亮时，表示变比功能开启，反之，则变比功能无效。

7.2、注意事项：
7.2.1被测物与仪器连接或拆除时，应切断供电电源；
7.2.2测量时，请勿超过仪器最大电压或电流测量量程，电压最大量程为600V,电流最大量程为20A。

7.2.3测量电流时应尽可能使用粗导线。

7.2.4仪器不宜在高温、潮湿、多尘的环境中使用和存放。

PF9811智能电量测量仪操作说明

PF9811智能电量测量仪操作说明一．接入电源，打开仪器打开电源后开始自检程序，当检测结果正确时，将会显示开机信息，之后，仪器进入测量状态。

注意：切断电源后应灯带10秒之后才能再次打开电源，否则仪器可能显示不正常。

二．测量开始窗口ABCD分别显示电压/V、电流/A、功率因数/PF及功率/W。

三．测量量程①电压最大测量量程为600V,无需切换。

②电流最大量程为20A。

③功率量程由电压、电流量程决定。

四．计算/显示功率因数相关键：功率因数/频率按功能键“PF/Hz”键可以选择切换显示功率因数（PF）与频率（Hz）。

五．谐波分析当按下“ANALYZE”将进行电压和电流谐波成分的分析和显示。

窗口A：当窗口显示PF、Hz、or.**/THD时，显示电压歌词的谐波/总谐波失真的相对值（V%），当窗口C显示RMS时，窗口A显示电压真有效值（V），当窗口C显示CF时，窗口A显示电压波峰比，当窗口C显示or.**/THD，“%”指示灯灭时，窗口A显示电压各次谐波/总谐波失真的绝对值（V）。

窗口B：当窗口C显示PF、Hz、or.**/THD时，窗口B显示电流各次谐波/总谐波失真的相对值（【m】A%），当窗口C显示RMS时，窗口B显示电流真有效值（A），当窗口C显示CF时，窗口B显示电流波峰比，当窗口C显示or.**/THD，“%”指示灯灭时，窗口B显示电流各次谐波/总谐波失真的绝对值（A）。

窗口C：按“∧”/“∨”键可以设定谐波分析次数（or.**）或总谐波失真符号（THD），按“PF/Hz”键可以改变窗口C的显示功能，在谐波分析的同时，窗口C还能显示功率因数、频率、真有效值符号RMS、绝对值和波峰比符号CF。

当处在谐波分析状态时，如使用显示锁定功能，则当改变谐波次数或改变显示功能时，可以显示同一时刻的谐波分析值。

六．显示谐波分析次数和谐波分析结果①按“PF/Hz”键可以在窗口C选择显示谐波次数或总谐波失真符号（THD），也能显示功率因数、频率和波峰比符号（CF）。

3200-19 高精度电池性能测试仪操作规程

底图号
资料来源
编制
装订号
审核
标准化
提出部门
批准
标记
处数
更改文件号
签字
日期
BTS-5V/3A高精度电池性能测试仪
操作规程
3200-19
安特仪表集团有限公司
年月日
4、TestControl使用了许多的鼠标右键菜单，在界面的不同位置点击鼠标右键，会弹出不同的浮动菜单，以完成所需的操作。
5、测试结束后，取下电池，关闭主机电源。
二、【注意事项】
1、防火，远离Leabharlann 离易燃物品；2、接线正确无误，以防烧坏仪器；
3、为确保使用安全和装置的稳定性，应将装置与大地可靠连接；
4、测试结束必须拔出电源插头，整理仪器并放回原位。
安特仪表集团有限公司高精度电池性能测试仪操作规程320019为正确安全规范的使用bts5v3a高精度电池性能测试仪以考核电池性能制定本操作规程
安特仪表集团
有限公司
高精度电池性能测试仪操作规程
3200-19
共1页
第1页
为正确、安全、规范的使用BTS-5V/3A高精度电池性能测试仪，以考核电池性能，制定本操作规程。
一【操作程序】
1、将通讯线的一端插入计算机的RS232串行通信口，其它端插入测试系统机箱背面的通讯口插座即可；
2、打开设备主机电源，再打开PC，运行上位机软件（软件启动前，应先打开电池测试系统模块单元电源）；
3、鼠标左键点开始→程序→NEWARE→TestControl，即可启动测试系统控制程序。TestControl将自动检测电池测试系统的所有模块单元是否被有效联机（联机箱数目显示在主界面左下角）；
