酸碱废气洗涤塔的认识优秀课件
酸雾洗涤塔工作原理
酸雾洗涤塔工作原理一、引言酸雾洗涤塔是一种常见的气体净化设备，广泛应用于化工、电力、冶金等行业中。
它主要用于去除废气中的酸性气体，净化废气，保护环境。
本文将从酸雾洗涤塔的工作原理角度进行介绍。
二、酸雾洗涤塔的结构酸雾洗涤塔通常由上部塔体、中部填料层和下部液体收集器组成。
废气从塔体底部进入，经过填料的层层过滤，最后经过喷淋装置喷洒的液体进行洗涤，然后由液体收集器收集并排出。
三、酸雾洗涤塔的工作原理1. 气液接触废气进入酸雾洗涤塔后，首先经过填料层，废气与填料表面的洗涤液进行接触，使废气中的酸性气体溶解于洗涤液中。
填料层的作用是增加气液接触面积，提高洗涤效果。
2. 洗涤液的喷淋洗涤液通过喷淋装置均匀地喷洒在填料上，形成薄膜状，使废气与洗涤液充分接触。
喷淋装置通常采用喷嘴或喷雾器，可以调节喷淋液量和喷淋强度，以满足不同的工况要求。
3. 酸性气体的溶解和反应废气中的酸性气体溶解在洗涤液中，发生化学反应。
洗涤液中的化学试剂可以与酸性气体发生中和反应，或形成可溶性盐类，从而将酸性气体彻底去除。
4. 液体收集和回收经过洗涤后的废气上升到塔顶，其中的液滴会被填料层截留下来，然后滴入液体收集器中。
液体收集器收集废气中的液滴，并将其排出。
排出的液体可以进行处理后回收使用，从而实现资源的循环利用。
四、酸雾洗涤塔的优势1. 高效净化酸雾洗涤塔具有较大的气液接触面积和较高的质量传递效率，可以高效地去除废气中的酸性气体，净化废气。
2. 环保节能酸雾洗涤塔采用循环使用的洗涤液，可以减少化学试剂的消耗，降低废液的排放，实现资源的节约和环境的保护。
3. 适应性强酸雾洗涤塔可以根据不同工况需求进行调整，包括喷淋液量、喷淋强度、填料种类等，适应不同酸性气体的处理。
五、酸雾洗涤塔的应用领域酸雾洗涤塔广泛应用于化工、电力、冶金、电镀、半导体等行业中，特别是在制酸、酸洗、酸蚀等工艺过程中产生的酸性废气的净化处理中。
六、总结酸雾洗涤塔通过气液接触、洗涤液喷淋、酸性气体溶解和液体收集回收等工艺步骤，实现了废气中酸性气体的净化。
酸碱废气处理塔【复习准备】
酸碱废气处理塔说明书酸碱废气处理（喷淋塔）流程简介：酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
酸碱废气处理（喷淋塔）的工作原理：我司的酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到山西省地方排放标准的排放要求，低于国家排放标准。
以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
我公司的酸碱废气处理塔(喷淋塔)具有以下特点：1. 采用填料塔对废气进行净化，适合于连续和间歇排放废气的治理；2. 工艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；3. 适用范围广，可同时净化多种污染物；4压降较低，操作弹性大，且具有很好的除雾性能；5. 塔体可根据实际情况采用FRP/PP/PVC等材料制作； 6.填料采用高效、低阻的鲍尔环，可彻底地去除气体中的异味、有害物质等。
7. 我公司的废气处理塔采用五重废气吸附过滤净化系统，工业废气处理设计周密、层层净化过滤废气，效果较好，去除率可高达99％以上。
适用范围：广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
8.我公司的废气处理塔气速高，处理能力大，塔的重量轻，汽液分布比较均匀，不易被固体及黏性物料堵塞。
特别是由于塔内湍动强烈，故质量及能量传递得以强化，因而能够较大地缩小塔径，降低塔高。
该塔处理风量较大，空塔气速1．5～6．0m/s，喷淋密度20～。
废气洗涤塔的工作原理及注意事项
废气洗涤塔的工作原理及注意事项废气洗涤塔是一种用于处理工业废气的设备。
它通过将废气引入塔体，使其与洗涤液接触并进行反应，从而达到净化废气的目的。
本文将介绍废气洗涤塔的工作原理以及需要注意的事项。
工作原理废气洗涤塔紧要由塔体、进气口、出气口、洗涤液喷淋系统、填料层和排液系统等构成。
其工作原理分为两个步骤：吸取和反应。
吸取当废气进入塔体时，经过填料层和洗涤液喷淋系统，喷出的液体将废气吸取。
这个过程中一部分废气中的有害物质就在吸取液中被吸附，附着于液体中的化学物质使废气不再具有毒性。
反应废气洗涤塔还能进一步处理废气中的有害物质。
在吸取液中的结构中，固埋在废气中的污染物质会渗透进吸取液中，来进行物理或化学反应。
通过这个反应，大量化学物质会被转化成比较稳定的化合物，这些化合物几乎不会对环境造成损害。
注意事项操作人员必需受过专业培训在废气洗涤塔的操作过程中，操作者应当是经过相关学习和培训的专业人员。
操作人员应当对塔的基本结构、工作原理及运作规程等有确定的了解，以确保塔的最佳工作效率和安全性。
定期进行安全检查为了确保废气洗涤塔在正常工作的整个过程中都能够保持安全，必需常常定期对其设备进行检查。
检查一般应包括检查进气口、出气口、洗涤液喷淋系统、填料层和排液系统等各个方面的功能，以保证设备的良好状态和正常的运行。
坚持正确的维护对于使用废气洗涤塔进行催化处理废气的企业来说，正确的维护是更长远的紧要方面。
在维护中，首先应当做到对废气洗涤塔进行适当的保养，对有问题的部件适时更换或修理，以保证设备的正常使用。
同时，为了使废气洗涤塔更加优化的运作，操作者应当在使用前和使用后相应地进行清洗和维护，以防止设备的老化或者对塔的寿命有所危害。
总之，废气洗涤塔是一种特别“高科技”的装置，它充分利用化学及物理反应的学问，为我们制造了一个更加宜居的环境。
作为厂家或者操作者而言，正确地进行使用和维护废气洗涤塔是特别紧要的。
酸碱废气洗涤塔操作说明
酸碱废气洗涤塔操作说明(总2页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--酸碱废气洗涤塔操作规程一、运作巡查A、每次巡回检查水泵、阀门有无漏水情况及风机运转是否正常等。
B、设备保养记录是否填写。
C、电控指示灯、报警器是否正常。
D、加药系统能否正常工作。
E、发现异常现象，立即停止设备运转，并及时维修，做好记录和交接班说明。
二、操作说明A、开启设备电源，风机至开关切换至自动，待风机运转平稳后，开启循环水泵切换至自动。
B、循环水加药系统：加药（观察电控pH计值控制在8左右，小于自动开启碱性加药机到达设定9左右自动停加药泵）三、注意事项碱性调节剂：片碱缓慢撒入药桶，稀释至5%浓度。
A、检查设备（1）熟悉系统及设备组成及其功能，检查电源及清水供应是否正常。
（2）检查风管上阀门是否在打开位置。
（3）检查洗涤塔内部是否有垃圾或者其他污染物，并加以清除。
（4）检查预定运转之循环泵进出口是否开启。
（5）检查废液排放阀是否通畅及是否处于关闭状态。
注意：如果水泵无水空转将造成水泵损坏。
B、洗涤塔系统启动运转步骤：（1）开启供水阀门，注入清水，并关闭泄水阀，让清水溢流口溢出2-3分钟后，再开启泄水阀，排出原注入之清水，并清洁洗涤塔内部水池。
（2）开放供水阀，注入清水，并关闭泄水阀，注入清水，水位加至连通口以上150-200mm设备标识高度。
（3）开启风机电源。
使风机在正常情况下运转。
（4）开启循环泵。
C、洗涤塔系统启动运转后检视事项：（1）定期检视风机是否运转。
（2）定期检视循环泵是否正常运转及是否漏水。
（3）定期检视洗涤塔上方喷嘴喷淋效果（上方透明窗口可检查）（4）每天检测洗涤液pH值，检查是否在设定pH值范围内。
D、洗涤塔停机后再启动检查注意事项：（1）检查为何停机原因，排除停机原因，并改进。
（2）参考洗涤塔系统启动运转前检查事项，并按步骤逐项检查。
E、洗涤塔保养事项：（1）洗涤塔内喷嘴，每三个月至少清理一次。
洗涤塔简介1ppt课件
分离气体混合物（水、酸、碱、有机溶剂）
适用：适用于吸收效率和速率较高的有毒的有害气体 系统组成：收集与输送系统、预处理、吸收液系统、吸收装 置、排气筒、控制系统、副产物的处置与利用系统。 要求：A)工艺的选择应考虑：风量、特征污染物、浓度、温 度、吸收剂及其处置、投资及运行费 B)高温气体应采取热回收、降温措施； C)需回收副产品时，对于含尘气体，应进行预除尘； D)根据处理介质，主体装置和管道系统考虑相应防腐 材料和防腐、防冻、防火和防爆措施
吸收法：宜用于废气流量较大、浓度较高、温度较低和压力较高的
VOCs废气的处理。工艺流程简单，可用于喷漆、绝缘材料、黏接、金 属清洗和化工等行业应用。
四、洗涤塔适用范围
各种有害气体如苯、甲苯、二甲苯、H2S、SOX、NOX、NH3、氯化氢、氯气等气体之处理；
污水处理场、垃圾中转站、污泥处理场和餐厨垃圾处理场之除臭装置；
四、洗涤塔适用范围
三、恶臭气体 种类： A：含硫的化合物: 如硫化氢、二氧化硫、硫醇、硫醚类等； B: 含氮的化合物: 如胺、氨、酸胺、吲哚类等； C: 卤素及衍生物: 如卤代烃等； D: 氧素有机物: 如醇、酚、醛、酮、酸、酯等； E: 烃类: 如烷、烯、炔烃以及芳香烃等。
处理技术：水洗法，药液吸收（氧化吸收、酸碱液吸收）法， A:采用化学吸收法时应重点控制二次污染，依据不同的恶臭气体组分 选择合适的吸收剂；
三、洗涤塔配套设备
一、水泵
槽式水泵 立式水泵
二、风机
防爆型、非防爆型（仅风机叶轮防爆）、防腐型、高温 型等离心通用风机
四、洗涤塔适用范围
种类：；填料塔、喷淋塔、板式塔、鼓泡塔、文丘里。 应用：A)填料塔 宜用于小直径塔及不易吸收的气体; 不宜用于气液相中含有较多固体悬浮物的场合。 B)板式塔 宜用于大直径塔及容易吸收的气体； C)喷淋塔宜用于气量大、悬浮物少、反应吸收快气体； D)鼓泡塔宜用于吸收反应较慢的气体。 要求：A)应具有大的接触面积和处理效率，高的界面更新 强度，良好的传质条件，小的阻力、高推动力； B)塔的高度应能保证气液有足够的有效接触时间； C)液气比 易吸收的取小，不易吸收的气体宜取较大，特 别难吸收的或一些特殊场合，宜采用大的； D)塔的出口应设除雾装置； E) 塔的进口段应设气流分布装置； F)吸收液喷淋效果应均匀，防止沟流和壁流现象的发生。
酸碱废气洗涤塔操作说明

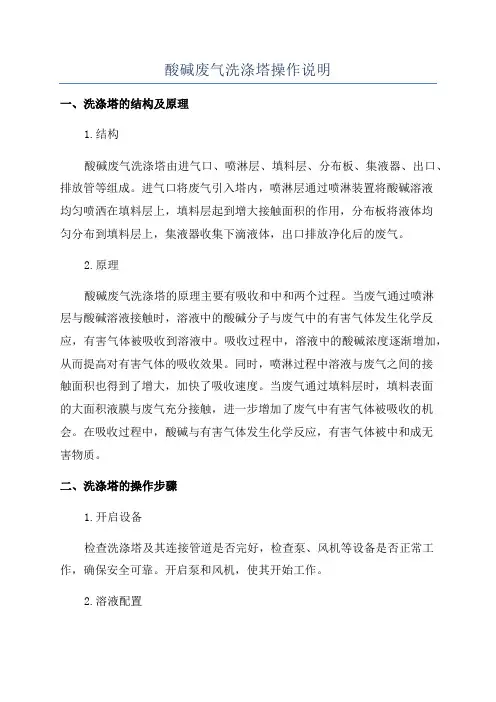

酸碱废气洗涤塔操作说明一、洗涤塔的结构及原理1.结构酸碱废气洗涤塔由进气口、喷淋层、填料层、分布板、集液器、出口、排放管等组成。
进气口将废气引入塔内，喷淋层通过喷淋装置将酸碱溶液均匀喷洒在填料层上，填料层起到增大接触面积的作用，分布板将液体均匀分布到填料层上，集液器收集下滴液体，出口排放净化后的废气。
2.原理酸碱废气洗涤塔的原理主要有吸收和中和两个过程。
当废气通过喷淋层与酸碱溶液接触时，溶液中的酸碱分子与废气中的有害气体发生化学反应，有害气体被吸收到溶液中。
吸收过程中，溶液中的酸碱浓度逐渐增加，从而提高对有害气体的吸收效果。
同时，喷淋过程中溶液与废气之间的接触面积也得到了增大，加快了吸收速度。
当废气通过填料层时，填料表面的大面积液膜与废气充分接触，进一步增加了废气中有害气体被吸收的机会。
在吸收过程中，酸碱与有害气体发生化学反应，有害气体被中和成无害物质。
二、洗涤塔的操作步骤1.开启设备检查洗涤塔及其连接管道是否完好，检查泵、风机等设备是否正常工作，确保安全可靠。
开启泵和风机，使其开始工作。
2.溶液配置根据废气中的有害物质种类和浓度，选择适当的酸碱溶液进行配置。
根据实际情况，比例稀释酸碱液，使其达到合适的浓度。
配置好的溶液倒入洗涤塔的集液器中。
3.调节进气量根据废气产生量和处理要求，调节进气量，控制废气进入洗涤塔的流量。
一般情况下，较高的进气量可以增加废气与溶液的接触面积，加快吸收速度。
但过高的进气量可能导致溶液喷洒不均匀，影响吸收效果。
4.调节喷淋层和填料层根据需要，调节洗涤塔中的喷淋层和填料层。
喷淋层的喷洒均匀性对吸收效果影响较大，应确保喷洒液体均匀覆盖整个填料层。
填料层的松紧程度也可以根据需要进行调整，较松的填料层可增加与废气接触的液膜，提高吸收效果。
5.监测和调节pH值监测洗涤塔中的溶液pH值，确保其在合适的范围内。
根据pH值的变化情况，适时添加酸碱溶液，保持pH值稳定。
6.收集和处理液体洗涤塔中下滴的液体通过集液器收集，并通过排放管进行处理。
洗涤塔介绍PPT课件
一年 二年
特拉瑞德（R1）检查除雾层高度 二年 不够时增加
特拉瑞德（K2）检查填充层是否 需清洗,必要时更换
特拉瑞德（R1）检查除雾层是否 需清洗,必要时更换
二~三年 二~三年
PH计定期检查表
项次 1 2 3
4
设备 Ph 控制器 Ph 控制器 Ph 控制器
CON控制器
项目检查 电极清洗及保养 电极做定期校正 控制器电极更换
• b 、当一台水泵故障时，备用泵会自动启动，每台泵 24小时自动切换。
• c 、每台水泵都有故障指示灯和停止、启动按钮。 • 3、 当水箱液位低于L时，补水电磁阀开启补水，到H点液
位停止。补水电磁阀有运行指示灯。 • 4、 a 、PH控制加药泵：例如酸排洗涤塔，水箱内液体的
PH值低于PH控制器设定值时，加药泵运行（药槽液位高 于LL点和水泵运行）；反之，停止。 • b 、加药泵有故障指示灯和启停按钮。 5、 a、导电度控制排水电动阀，水箱内液体的导电度值高 于导电度控制器设定值时，排水电磁阀运行；低于时，停 止。 • b、当水箱液位高于HH排水电动阀运行。
• 洗涤塔内外清洗时可用热水或一般清洁剂即可。
• 喷洒系统
• 喷嘴至少三个月检查一次，若有阻塞物须清理 干净。
• 循环水系统
• 循环泵过滤器(通常为过滤网二道)至少每星期清 洁一次(或视情况减少天数)，避免因杂质过滤不 干净而阻塞喷嘴。
• 循环洗涤水至少每星期更换一次，以避免水中 盐类浓度过高影响处理效果，且可减少杂质阻 塞过滤网。
电导度控制器面板
液位控制系统
• 液位控制系统主要是由电极液位控制器控制，在洗 涤塔液位管内。
• 电极浮球液位计有四点控制，有一个公共点。分为 HH、H、L、LL。
玻璃钢碱洗塔
碱洗塔又叫酸碱洗涤塔，全名酸碱废气中和处理塔，是净化塔的一种。
碱洗塔分上中下三段，中下二段为碱洗段，上段为水洗段。
中段为浓碱液，下段碱液为中段流下的稀碱液，并由稀碱循环泵使之循环，新碱液用碱液补给泵连续送入中段。
酸碱洗涤塔的工作原理是根据酸碱中和一般处理比较容易溶于水的化学物质.，采用氢氧化钠等吸收中和液来净化酸雾废气。
酸碱废气由风管引出后，进入废气中和处理塔，向上流动至滤料层，与喷嘴喷出的中和液接触反应。
吸收后的废气继续向上流动至第二滤料层，与第二级喷嘴喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排出，进行净化处理。
塔内添加一定的填料，这样可以使得废气和洗涤液充分接触，从塔上流下来的洗涤液再通过水泵提升至塔顶，不断循环使用，待循环洗涤液达到一定浓度后再排向污水处理站。
设计应注意的事项：
碱洗塔及洗涤净化处理系统在设计上应充分考虑空塔速度、喷淋密度、塔壁效应、系统压降等问题，根据洗涤要求和物料的多少、操作压力、塔结构、操作弹性以及物料性质来确定工艺尺寸。
1.工艺简单，在操作及维修上相当方便简洁，易如管理，不会对车间的生产造成任何影响；
2.压降较低，操作弹性大，且具有非常好的除雾净化性能；
3.采用优质品牌复合材料制作，质量保证；
4.采用多重废气吸收过滤净化系统，工业废气处理设计周密、层层净化过滤废气，效果较好，去除率建议达98％以上。
酸碱废气洗涤塔的认识
涤效率。
自动化控制
引入先进的传感器和控制系统， 实现洗涤塔的自动化运行和智能 监控，提高运行稳定性和效率。
模块化设计
采用模块化设计理念，便于洗涤 塔的组装、运输和维护，降低建
设和运营成本。
环保法规与标准对洗涤塔的影响
严格排放标准
01
随着环保法规和标准的日益严格，酸碱废气洗涤塔需要更高的
某垃圾焚烧厂的废气处理项目
总结词：技术先进
详细描述：某垃圾焚烧厂在处理垃圾过程中产生大量废气，需要经过严格处理才能排放。通过采用酸 碱废气洗涤塔，该垃圾焚烧厂成功地处理了废气，确保了废气的达标排放，采用了先进的技术手段， 提高了处理效果。
06
酸碱废气洗涤塔的发展趋势 与展望
技术创新与改进
高效洗涤技术
酸碱废气排放到大气中， 会对大气造成污染，影响 空气质量。
人类健康危害
酸碱废气对人体健康有较 大危害，如引起呼吸道疾 病、眼睛刺激等。
生态破坏
酸碱废气排放到环境中， 会对生态环境造成破坏， 影响动植物生长。
酸碱废气处理的重要性
保护环境
酸碱废气的处理可以减少 对大气的污染，保护环境。
保障人类健康
酸碱废气的处理可以减少 对人体健康的危害，保障 人类健康。
填料塔
总结词
填料塔是一种废气洗涤塔类型，通过填 料层使废气与洗涤液接触，实现废气的 净化。
VS
详细描述
填料塔的构造相对复杂，主要由塔体、填 料层、喷嘴、溢流堰和循环泵组成。填料 层的作用是增加废气与洗涤液的接触面积 ，提高净化效率。喷嘴将洗涤液雾化成细 小液滴，与废气充分接触。溢流堰的作用 是保持洗涤液水平面稳定，同时将洗涤液 均匀分布在填料层上。
Wet Scrubber System 酸碱废气洗涤塔系统 原理
廢氣處裡:
基本無廢氣產生未預防需求裝設廢氣洗滌塔
Wet Scrubber System 酸鹼廢氣洗滌塔系統原理:
利用添加藥劑之洗滌液與廢氣中之有害物質進行吸收、中和及氧化反應，以去除污染物質。
由於化學吸收洗滌液之主要成份仍為水，因此污染物在水中之溶解度影響污染物是否可於短時間之氣液接觸過程中迅速溶入洗滌液中，而溶解於水中之污染物是否可即時反應分解或其他化學反應。
不適用低濃度廢氣，因質傳驅動不足；適合高水溶性之廢氣排放。
常用的處理方式為將洗滌液霧化，使其與廢氣與化學接觸吸收增加，提高效率。
洗涤塔就是个吸收塔，利用气液传质理论，把一种或几种组分洗涤下来，达到净化目的产物的目的；没有任何一个设备是固定的尺寸，需要根据你的洗涤要求和物料的多少，操作压力，塔结构，操作弹性以及物料性质来确定工艺尺寸。
其中酸碱洗涤塔(wet scrubber)的工作原理是根据酸碱中和,一般处理比较容易溶于水的化学物质.
一般酸性废气加NAOH,PH控制在7~9,碱性废气加硫酸,PH控制在4~6。
洗涤塔介绍
设备介绍（137****8228）1、洗涤塔（1）塔体洗涤塔本体包含了废气入口、出口、窗口、维修人孔及洗涤塔内部用以支撑及固定用的结构，以确保设备本身耐蚀性，增加其使用寿命。
洗涤塔入口位置可根据现场情况而定，与洗涤塔进气管道采用法兰连接方式，中间配合耐腐蚀密封胶垫，防止管道漏气。
洗涤塔出口与管道采用法兰连接方式，中间配合耐腐蚀密封胶垫。
洗涤塔出口气体湿度较大，对法兰处密封效果要求较高，建议对出口法兰进行包粘，防止气体因温度变化而冷凝渗漏。
图1洗涤塔及内部结构图洗涤塔在填料层及除雾层分别装有检修窗口，正常运行时可观察设备运行状态，通过视窗可观察喷淋系统的喷淋状态，填料结晶程度，便于及时发现设备运行中出现的问题，判断填料更换周期。
在设备进行PM时，可将装在视窗上的透明玻璃板拆卸，此时可通过此窗口将塔内填料掏出，检修人员也可通过此窗口进入塔内，进行内部清理。
洗涤塔内部含有格栅支撑部分，主要将洗涤塔内部分割为填料区，缓冲区，除雾区。
格栅具有一定的机械强度，能承载液体及填料的重量，且具有耐冲击性能。
格栅一般采用玻璃钢材质，具有一定的耐酸碱腐蚀性。
洗涤塔采用玻璃钢材质，设备具有耐酸碱性高、抗腐蚀能力强的特点，设备净化效率高，安装维修方便，广泛应用于各类废气处理中。
（2）填料填料作为废气与药剂两相间接触的传质媒介，其丰富的表面积为气液反应提供了充足的场所。
填料的类型有拉西环、鲍尔环、阶梯环、花环填料等。
我方采用拥有自主知识产权的麦勒环，该填料有合理的几何对称性，构造均匀性好及高的空隙率，八弧圈与四弧圈顺轴向交替安排，各弧段沿径向向环内折进，从而使填料表面连续而不断开，且在空间均匀分布，与鲍尔环相比，通量可提高15-30%，压降减小20-30%。
图2麦勒环填料（3）除雾层除雾层采用丝网除雾器，是用来将气体中夹带的雾沫（雾滴）除去，回收昂贵的雾滴。
丝网除雾器一般用φ0.10mm~φ0.28mm金属丝或选用工程塑料，采用特殊的经纬方式编织成丝网，再将编织的丝网压成有一定角度的波纹。
酸碱废气洗涤塔的认识
酸碱废气洗涤塔的认识首先，酸碱废气洗涤塔的工作原理是利用气液接触均化作用，以实现废气净化的目的。
废气从废气入口进入洗涤塔后，在塔体内与酸碱溶液进行接触，通过酸碱中和反应，废气中的酸性或碱性物质将被中和并溶解在液相中。
液相经过分离处理后，酸碱物质被分离出来，可以进一步处理或回收利用。
而洗涤后的废气会在顶部排出，经过净化处理后达到环保排放的标准。
其次，酸碱废气洗涤塔的结构组成主要包括塔体、废气进口、液相进口、废气出口、液相出口等部分。
塔体一般采用塑料、玻璃等耐酸碱腐蚀材料制造，以保证设备的使用寿命和安全性。
废气进口和废气出口分别用于废气的进出口，液相进口和液相出口则用于酸碱溶液的进出。
在塔体内部，一般会设置填料用于增大废气与液相的接触面积，从而提高废气净化效果。
最后，酸碱废气洗涤塔在很多领域都有广泛的应用。
首先是化工行业，酸碱废气是化工生产中常见的一种废气，例如硫酸雾、氯气等。
通过酸碱废气洗涤塔的处理，可以有效地去除这些有害物质，减少对环境的污染。
其次是冶金行业，冶金过程中产生的废气中往往含有一定的酸碱性物质，通过酸碱废气洗涤塔处理后，可以提高废气排放的环保要求。
还有，酸碱废气洗涤塔也可以应用于电子、制药、垃圾焚烧等行业，用于处理这些行业中产生的酸碱性废气。
总之，酸碱废气洗涤塔是一种用于处理酸碱废气的设备，通过酸碱物质的中和反应，从而起到净化废气的作用。
其结构主要包括塔体、废气进口、废气出口、液相进口、液相出口等部分，适用于化工、冶金、电子、制药等行业中的酸碱性废气处理。
通过运用酸碱废气洗涤塔，可以有效地减少酸碱废气对环境的污染，保护环境，维护人类的生态环境。
酸雾净化塔工作原理及示意图
DGS-B-20型酸雾净化塔（DW-B-20000玻璃钢酸雾（酸气）净化塔）一、酸雾净化塔特点及结构DW-B-20000璃钢酸雾（酸气）净化塔是本公司根据国外废气处理设备结合我公司酸雾处理塔改进的新一代废气处理设备。
该设备具有阻力小、能耗省、噪声低、处理效率高。
能处理氯化氢、氟化氢、氨气、硫酸雾、磷酸残留、硫化氢等有机酸雾气体。
低于国家排放标准。
它具有效力高，耐腐蚀性强，高强度．低噪声、耗电少、体积小、拆装维修方便、轻巧耐用，外形美观大方等优点。
本净化塔采用圆形塔体，用法兰分段联接而成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。
其特点是，制作方便，便于按装检修，强度高，占地面积小，除水部份：塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。
使接触，提高净化效率。
二、净化塔的原理：实验室通风中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。
经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。
三、净化塔主体：1、复合玻璃钢贮液箱加液管，进风段采用复合玻璃钢制作。
2、保尔环滤料到和有机玻璃检视孔。
3、有效的挡水板，玻璃钢风帽。
四、酸雾净化塔的维护方法：1、贮液箱中NaOH溶液浓度应保持在2－6%范围内。
2、当浓度低于2%时，必须加注NaOH溶液。
3、贮液箱中由酸碱中和生成的盐浓度高于20%时或实际使用情况进行定期更换溶液。
BF4-72-6C风机F4-72型系列风机是按国家标准制作的新型耐腐蚀离心式通风机，是以优质碳素钢为骨架，以特定工艺加工的聚脂玻璃钢进行复合制作，它具有全玻璃钢风机的耐腐蚀性能和钢质风机的结构强度。
酸碱废气洗涤塔认识16页PPT
酸碱废气洗涤塔认识16页PPT
酸碱废气洗涤塔通常由塔体、进出口管道、喷淋系统、洗涤液循环系统和排放系统等组成。
其中，塔体一般采用耐酸碱材料制作，以保证设备的使用寿命和安全性。
进出口管道用于将废气引入洗涤塔进行处理，同时将经洗涤后的气体排出。
喷淋系统是酸碱废气洗涤塔的核心部件，通过将洗涤液雾化喷入塔体中，与废气进行充分的接触和交换。
洗涤液可以是酸性或碱性的，具体根据废气中污染物的性质来定。
在喷淋的过程中，洗涤液与废气中的酸碱物质发生反应，使其转化为不溶于水的沉淀物，从而实现废气的净化。
洗涤液循环系统的作用是将洗涤后的液体从底部收集回来，经过处理后再次用于喷淋。
这样既可以节约资源，又可以提高洗涤效果。
洗涤液循环系统通常包括循环泵、过滤器、沉淀池等设备，用于去除洗涤液中的杂质和沉淀物。
排放系统用于将经洗涤后的废气排放到大气中。
为了保证排放废气的符合环保要求，通常还需要进行进一步处理，如经过脱硫、脱氮等工艺。
排放系统一般包括风机、排气管道和排气口等设备。
酸碱废气洗涤塔具有处理效率高、操作简便、安全可靠等特点，被广泛应用于化工、冶金、电子、焊接、印刷等行业中。
在使用过程中，需要注意洗涤液的补充和循环，以及废液的处理和废气的监测等问题，以确保设备的正常运行和废气的彻底处理。
总结起来，酸碱废气洗涤塔是一种用于处理酸碱废气的设备，通过化学反应和物理吸附等方式，将废气中的酸碱性物质与洗涤液进行接触和交换，实现废气的净化和排放。
它包括塔体、进出口管道、喷淋系统、洗涤
液循环系统和排放系统等组成，具有处理效率高、操作简便、安全可靠等特点，被广泛应用于各行各业中。
酸雾洗涤塔的工程实例
酸雾洗涤塔的工程实例
酸雾洗涤塔是一种新型的空气处理技术，它可以将污染物从大气中去除，以防止空气污染。
它可以有效地净化污染物，使其成为可吸入的空气。
本文将重点关注酸雾洗涤塔在实际工程中的应用，以及它如何有效地处理空气污染物。
首先，要了解酸雾洗涤塔的工作原理。
酸雾洗涤塔的核心部分是一个空气帘，它的表面可以捕获大气中的微小颗粒物质。
然后，酸雾的水滴会沿着帘的表面下滑，沉积在帘的表面上，将污染物带走。
洗涤塔的帘布是由亚克力和铝复合板制成的，可以有效地捕集各种污染物，如灰尘和细菌等。
在实际工程中，酸雾洗涤塔可用于净化空气中的污染物，如细菌、尘埃、有机气体、VOCs和臭氧等。
例如，在制药厂，酸雾洗涤塔可
用于净化药剂配制室空气，以防止医护人员中毒。
另一个典型的应用是在扩张室空气净化系统中，酸雾洗涤塔可有效地捕获空气中的VOCs，减少污染物的排放。
此外，酸雾洗涤塔还可以应用于厂房的通风系统，净化大气中的污染物，以防止工人罹患呼吸道疾病。
此外，酸雾洗涤塔还可以进行空气净化，以达到建筑本身的空气质量要求。
例如，室内可能存在的化学气味，特殊的有机化合物、酒精、甲醛等，可以利用酸雾洗涤塔净化室内空气，以最大程度地改善室内空气质量。
总之，酸雾洗涤塔是实现污染物的去除的有效方法，可以净化室内空气，确保人们的健康和安全。
由于酸雾洗涤塔具有高效率、低成
本、易安装和维修等优点，它已经可以广泛应用于各种工程领域，从而为我们带来清洁、健康的空气。
酸碱废气洗涤塔的认识
填充物： 主要之功用為增加液
體與氣流之接觸面積，進而增 加其反應吸收之面積，所以 選用大比表面積而且抗腐蝕 性強的PE材質作為填充物， 且為減少風車能量耗損，也須 具備對氣流壓降小，低水力阻 的條件.填充物的大小選用2英 寸和3.5英寸。
第6页，共15页。
除霧裝置： 為了避免廢氣流速較
高時，廢氣會攜帶著霧滴 或洗滌水之小水滴，造成排 放口含有大量的水汽形成水 霧。
第7页，共15页。
填充物料支撐器：
目的為防止填充物料掉
落至洗滌塔之貯水槽中，所以 選用強度好，抗腐蝕性強的材
質。
第8页，共15页。
風車： 主要功能為驅動氣流
，使氣流能有效流動，所
以選用馬力足夠及抽風量 大於此套空污設計風量的 風車。
因洗滌塔一般抽酸性氣 體,所以選用NaOH作為吸收液 ,其PH值Lo點設為7,db差值為 0.5
第13页，共15页。
洗滌塔開機注意事項
確認現場風管閥門是否開啟. 確認集水槽內的水位是否達到H點. 檢查控制面板上的開關是否在“停止”位置上. 循環泵開啟後注意集水槽水位變化. 開機時應該先開總的控制開關,然後再開分的控制開關. 檢查風車是否有倒轉現象. 查看電動排水的Timer時間設定,變頻器的參數設定,
酸碱废气洗涤塔的认识
第1页，共15页。
洗滌塔的分類
1.有機洗滌塔(去除製程中的有機物) 2.酸鹼廢氣洗滌塔(去除製程中的酸鹼性氣
體) 3.熱排氣(去除製程中的水蒸氣,熱風等)
第2页，共15页。
洗滌塔設計原理
因製程產生有親水性的酸性廢氣如HCL、H2SO4及HNO3與 鹼性氣體NH3(非甲烷類總烃)，所以選擇填充式濕式洗滌塔 為處理設備，其主要去除機制為－利用噴嘴將循環水均勻
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液位系統: 當水箱裡的液位，
低於極棒式液位的低液 位時，立刻切斷循環泵 電源，防制循環泵空抽。 待補水補到極棒式液位 的高液位時，才會再啟 動循環泵。
開關. 檢查風車是否有倒轉現象. 查看電動排水的Timer時間設定,變頻器的參數設
定, PH參數設定.
日常點檢注意事項
洗滌塔噴嘴噴洒狀況是否良好. 循環泵壓力表值是否在正常範圍內,且壓力變化是
否很大.
PH控制器的數值是否在7～9範圍內,且其數值是
否不變或者無數值顯示. 循環泵有無空抽和震動. 排風機有無異常噪音皮帶有無鬆動. 加藥系統是否正常加藥. 電動排水閥是否能夠正常動作. PH探頭及液位極棒是否有異物包裹. 風車油位是否足夠.
酸碱废气洗涤塔的认识优秀课件
洗滌塔的分類
1.有機洗滌塔(去除製程中的有機物) 2.酸鹼廢氣洗滌塔(去除製程中的酸鹼性氣
體) 3.熱排氣(去除製程中的水蒸氣,熱風等)
洗滌塔設計原理
因製程產生有親水性的酸性廢氣如HCL、H2SO4 及HNO3與鹼性氣體NH3(非甲烷類總烃)，所以選 擇填充式濕式洗滌塔為處理設備，其主要去除機 制為－利用噴嘴將循環水均勻噴灑在填充物表面 上，使填充物上附著一層水膜，當廢氣在填充物空 隙中通過時，酸性物質(有機物)被水膜吸收而被 去除.
風車： 主要功能為驅動
氣流，使氣流能有效流 動，所以選用馬力足夠 及抽風量大於此套空 污設計風量的風車。
變頻器： 主要為了改變馬達
運轉頻率，進而控制風車 轉速，促使風車風量改變， 變頻器採用風車個別獨 立設置,變頻器設置電抗 器防止電壓或電流異常 之損壞。
PID控制差壓系統: 利用PID演算，使變頻
作為填充物，且為減少風 車能量耗損，也須具備對 氣流壓降小，低水力阻的 條件.填充物的大小選用2
英寸和3.5英寸。
除霧裝置： 為了避免廢氣流
速較高時，廢氣會攜帶 著霧滴或洗滌水之小水
滴，造成排放口含有大 量的水汽形成水霧。
填充物料支撐器： 目的為防止填充物料
掉落至洗滌塔之貯水槽中， 所以選用強度好，抗腐蝕 性強的材質。
PH 控制系統: 吸收液之PH值,對於
各類酸鹼廢氣之吸收效率, 影響相當深遠,設置PH控 制系統,調整循環水洗液 PH值,以利提高酸鹼廢氣 之吸收效率。
因洗滌塔一般抽酸性 氣體,所以選用NaOH作為 吸收液,其PH值Lo點設為 7,db差值為0.5
洗滌塔開機注意事項
確認現場風管閥門是否開啟. 確認集水槽內的水位是否達到H點. 檢查控制面板上的開關是否在“停止”位置上. 循環泵開啟後注意集水槽水位變化. 開機時應該先開總的控制開關,然後再開分的控制
洗滌塔基本構造
除霧層 洒水层
填充层
洗滌塔各單元設備及作用
噴嘴： 選擇可以有效將洗
滌液達到均勻分散在洗 滌塔，使廢氣更容易接 觸到洗滌液，有效去除 污染物(選擇120°不阻 塞型噴嘴)。
填充物：
主要之功用為增加
液體與氣流之接觸面積， 進而增加其反應吸收之面
積，所以選用大比表面積
而且抗腐蝕性強的PEຫໍສະໝຸດ 質
