梁钢筋图识读
梁钢筋图识读
箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
3) 梁支座上部纵筋
① 上部纵筋标注在梁上部相应位置（两个支座、
中间上部跨未中注）写，钢如筋果，此支座两侧梁上部钢筋相同，可只在
处上部筋一见侧集标中注标注的上
右支座上部
部通长筋或者架立筋
右支座上部未标注， 此处钢筋同柱右侧负
左支座上部 2 25筋+2左2支2座上部
③ 当梁中间支座两边的上部纵筋不同时， 须在支座两边分别标注
柱左侧
柱右侧
吊筋
附加箍筋
梁高>800吊 筋弯起60°、 梁高≤800
吊筋弯起 45°构造
框架梁 KL
井字梁 JZL
K悬L2-挑3(2梁A)，此
处A代表悬挑
悬挑梁
悬挑梁 XL
加腋框架梁
加腋
加腋
加腋 （梁高度变化）
Y500×250 Y：加腋 腋宽：500 腋高：250
加腋
加腋
加腋
腋高 腋宽
梁底部轮廓线
腋高
腋宽
上部通长 纵筋
① 上部只有通长受力筋，没有架 立筋，直接写通长筋筋的根数、级 别和直径

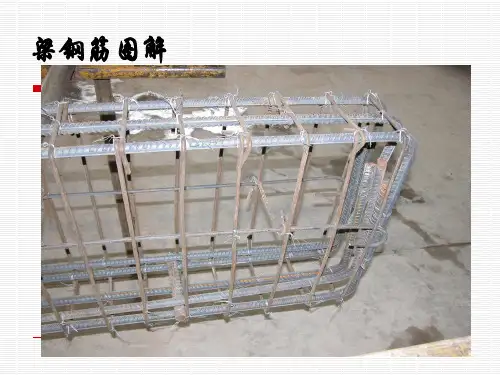

梁钢筋图解
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
架立筋与受力 筋搭接
ቤተ መጻሕፍቲ ባይዱ 箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
集中标注
原位标注
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
井字梁 JZL
左支座上部
钢筋混凝土楼屋盖——梁构造与详图识读
箍筋：主要承受剪力和扭矩
上部架立钢筋：固定箍筋的正确位置和形成钢筋骨架，还 可以承受由于混凝土收缩及温度变化产生的拉力。 （弯起钢筋）：在跨中和纵向受拉钢筋一样可以承担正弯 矩；在支座附近弯起后，其弯起段可以承受剪力
根据连续梁的变形图想一想：连续梁 跟简支梁一样全跨度下部受拉吗？
负弯矩筋
1、理解梁的钢筋的作用 2、能识读梁的钢筋详图
一、梁的分类
常见梁按照支撑情况不同分为
简支梁 连续梁 外伸梁
简支梁
连续梁
外伸梁
二、梁的构造
1、梁的钢筋
素混凝土简支梁破坏 /u95/v_MjExNDQwMjA. html 想一想：为什么素混凝土梁在两集中荷载 作用下，随着荷载的增大，跨中下部产生 裂缝而破坏？
适筋简支梁弯矩和剪力作用下裂缝图
板和梁都是受弯构件
受弯构件的变形特点：以中和轴为分界线一部分受拉，一部 分受压
向下凸为下部受拉 向上凸为上部受拉 混凝土的特点是抗压不抗拉，受力钢筋主要用来帮助混凝土 抗拉 用
简支梁均布荷载下裂缝示意图
简支梁配筋示意图
简支梁的钢筋种类
下部纵向受拉钢筋：与受压区混凝土形成力偶共同承担弯 矩
主梁与次梁交接处附加横向钢筋
附加箍筋（优先采用）
附加横 向钢筋
附加吊筋
旧《混凝土结构设计规范》
新《混凝土结构设计规范》
热轧光圆钢筋
热轧带肋钢筋
混凝土保护层
旧规范定义：纵向受力钢筋最外边到构件外轮廓的最 近距离
新规范定义：最外层钢筋外边缘至混凝土表面的距离
纵筋间距 目的：保证钢筋周围混凝土浇筑密实 避免钢筋锈蚀而影响结构的耐久性
四：梁详图绘制
梁钢筋3D图的图解说明
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
L X X (X X)、 (X X A)或(X X B) XL X X (X X)、 (X X A)或(X X B) JZL X X (X X)、 (X X A)或(X X B)
下部纵筋
梁结构图表达方法
• 断面详图法 • 平面整体法（11G101-1）
返回
断面详图法
• 断面详图法表达梁的施工图包括三部分： 1.模板图 2.配筋图 3.钢筋表
返回
1．模板图
• 模板图主要表明钢筋混凝土构件的外形、 预埋铁件、预留钢筋、预留孔洞的位置等， 一般规则矩形断面的梁不需要绘制模板图， 当梁的外形复杂或者预埋件较多时才画模 板图，例如工业厂房的吊车梁（吊车梁表 面需要很多预埋件和钢轨连接）。
10 3420
2
6840
4
8 1350 30 40500
平面整体表示法
平面图纸（根据平法规则）：图纸
+
细部构造：《钢筋混凝土结构平面整体 表示方法制图规则和构造详图》 （11G101—1）。
返回
• 钢筋混凝土梁采用平法表达有 两种方式：
• 平面注写方式
• 截面注写方式
1．平面注写方式
• 平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
返回
1）梁尺寸
返回
3）箍筋
φ8@100（2）
φ8@100（2）
φ6@100（2）
钢筋识图入门详解
钢筋识图入门—-建工、监理、造价的同学都应该明白平法～～有空好好看啊一、箍筋表示方法：⑴φ10＠100/200(2）表示箍筋为φ10 ,加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为四肢箍。
⑶φ8＠200(2）表示箍筋为φ8，间距为200，双肢箍.⑷φ8＠100（4）/150（2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18。
⑶4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25.⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25.二、梁上部钢筋表示方法:（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12）表示2Φ22 为通长，4φ12架立筋,用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22.⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋,上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座,3Φ22，不伸入支座.下排筋5Φ25，通长布置.五、标注示例：KL7（3）300×700 Y500×250φ10＠100/200（2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————--——□——--———□--—--—-———-□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
砖混结构梁板平面配筋图识读
四）梁板（楼板）图识读要点
• 5、预制楼板（屋）盖时，应检查各区格板预制构件的数量、 型号，明确板的搁置方向，板缝的大小应满足施工要求，当 板支座处遇构造柱时，宜设置现浇板带。当预制板套用标准 图时，应查阅标准图集，了解施工要求等；
• 6、现浇楼板（屋）盖时，应检查各区格板板底钢筋、支座 负筋以及分布钢筋的直径、间距、钢筋种类及支座负筋的切 断点位置，看有无错误或遗漏；
– 7轴线上A～B轴线间有L2；共1跨；截面为240*500；箍筋为 HPB235一级钢筋，直径为8mm，梁支座两端为2肢箍，间距 100mm，梁跨中部也为2肢箍，间距150mm；梁上部通长筋为 HRB335二级钢筋，2根直径20mm；梁下部通长筋为HRB335二 级钢筋，4根直径20mm；梁侧面纵向构造钢筋共2根，HRB335 二级钢筋，直径12mm 。
• 结构设计说明 • 结构平面布置图 • 构件详图
4、基础的分类和构造
1）条形基础 2）独立基础 3）柱下条
形基础
按基础的结构形式分类
条形基础
4）筏形基础 5）箱形基础 6）桩基础
砖墙
室外地面
室内地面
平面
独立基础
碎砖三合土
轴侧
剖面
基础底面
墙体 基础梁
独立基础 垫层
柱下独立基础
墙下独立基础
柱下条形基础
类型：实心平板、槽形板、空心板
实心平板
槽形板
空心板
• 平板 制作简单，用于走道，楼梯平台等小跨度的短板 • 槽形板 重量轻，板面开洞自由，隔音隔热效果差 • 空心板 板面平整，构件刚度大，隔音隔热效果好，是一种应用最为广 泛的楼板，其缺点是不能任意开洞。
图3 预制板的表达方式之一
图4 预制板的表达方式之二
钢筋识图-梁板柱
建筑基本识图知识平法图（钢筋混凝土结构施工图或简称结构施工图）（一）、梁的表示方法1、梁的集中标注（表达梁的通用数值）（1）梁编号标注①KL——表示框架梁例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。
其中A 表示一端有悬挑、B表示两端有悬挑。
②WKL——表示屋面框架梁例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑③KZL——表示框支梁例：KZL1（1）——表示框支梁第1号，1跨，无悬挑④L——表示非框架梁例：L3（2）——表示非框架梁第3号，2跨，无悬挑⑤XL——表示纯悬挑梁例：XL1——表示纯悬挑梁第1号。
（2）、梁的截面尺寸标注，举例如下：①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜；②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。
③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。
④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。
（3）、梁箍筋标注，举例如下：①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，加密区间距为100，非加密区间距为200，均为2肢箍。
②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。
③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。
④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。
框架梁钢筋识图与计算
一、识图
学习资讯： 11G101-1P25-29 梁平法施工图制图规则
一、识图
集中标注：表示KL1有2跨，梁宽200，梁高700； 箍筋直径 原位标注：表示 6，加密区间距 KL1左支座上部共布置 100，非加密区间距 3根钢筋， 200，双肢箍； 原位标注：表示KL1中间支座上部布置3根钢筋， 原位标注：表示 KL1 右支座上部共布置 3根钢筋， 梁上部布置 其中 2根直径 2根直径 22的钢筋即集中标注的 22的通长筋； 2根直径 22的通长筋 且左右对称布置 原位标注：表示 第二跨下部布置 2根直径 20 的受力筋， 原位标注：表示 KL1 第一跨下部布置 2根直径 22 的受力筋 其中 2根直径22的钢筋即集中标注的 2根直径 22 的通长筋 两个侧面对称布置共 6KL1 根直径 12的受扭钢筋。
KL1钢筋计算（赛一赛：谁是算量高手？）
钢筋工程量计算书
筋号 直 径 级 别 图形 计算式 长度 （mm） 根数 总长 总重 （mm） （kg）
本课小结
• 钢筋工程量计算依据是什么？ • 平法图集、施工图纸、工程做法等
实践： 完成物管楼二层楼钢筋工程量计算
框架有钢筋名称的标签贴在钢筋骨架中的相应钢筋上。
项目任务：计算物管楼二层梁的钢筋工程量
任务示例：计算KL1的钢筋工程量
完成任务所需学习的知识
• • • • • • • • • • 一、识图 1.梁平法标注的含义 二、算量 1.上部通长纵筋计算方法 2.边支座上部纵筋计算方法 3.中间支座上部纵筋计算方法 4.下部纵筋计算方法 5.侧面受扭钢筋计算方法 6.箍筋长度计算方法 7.箍筋加密区长度确定及根数计算方法
二、算量
框架梁钢筋计算方法小结
• • • • • • • • • • • • • • • 1.上部通长纵筋计算方法 上部通长筋长度=通跨净跨长+首尾端支座锚固值 2.边支座上部纵筋计算方法 边支座上部纵筋长度：第一排Ln/3+边支座锚固值 第二排Ln/4+边支座锚固值 3.中间支座上部纵筋计算方法 中间支座上部纵筋：第一排为：Ln/3＋中间支座值＋Ln/3 第二排为：Ln/4＋中间支座值＋Ln/4 注：ln为左右净跨的较大值 4.下部纵筋计算方法 下部纵筋长度＝净跨长＋左右支座锚固值 5.侧面受扭钢筋计算方法 同上部通长筋 6.箍筋长度计算方法 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×1.9d＋ 2×max﹛10d、75﹜
超详细梁钢筋平法识图，领导也能看懂！！！
超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。
《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。
梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。
当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。
第十一讲 钢筋混凝土结构施工图识读-2
KL为框架梁代号，2为梁序号，（3A）为梁有三跨、且带有悬挑， 300×650为梁截面尺寸、水平尺寸300mm、竖向尺寸650mm。 8表示直径为8mm的Ⅰ级钢筋，加 密间距为100mm（加密区长=梁高 1.5倍）和非加密间距为200mm， （2）表示均为两肢箍。后面为两 根直径为25mm通长Ⅱ级钢筋。
6 ф25
4/2
4
4 ф 25
4ф25
1
6ф25 2/4段标注 为4 ф25
梁下部计6根ф25钢筋 中部2根下部4根
216 8＠100（2）
平面注写方式
梁上部通长筋与架立筋 梁上部通长筋或架立筋根数和直径，如2 ф25，表示梁上部有2根直径 为25通长的Ⅱ级钢筋；当同排钢筋中即有通长筋，又有架立筋时，应用加 “＋”相连如2 ф22＋(2 ф12)，其中2 ф22为通长筋， 2 ф12为架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，可将 梁上部与下部通长筋同时标注，中间用分号“；”隔开，分号前表示梁上 部通长筋，分号后表示下部通长筋。 当同排钢筋中即有通长筋， 又有架立筋时，应用加“＋” 相连如2 ф22＋2 ф12，其中2 ф22为通长筋， 2 ф12为架立 筋。
2 ф 25
N2 ф22
8@200
上一排纵筋为2ф25，下一排 纵筋为4ф25，全部伸入支座
6 ф 25
6 ф 25 2/4 钢筋分布见右图
6 ф 25 2/4
2－ 2
300×550 截面注写方式
梁下部纵筋的数量、等级规格，写在梁的下方，且靠近跨中。 当同排纵筋有两种直径时，用 加号“＋”将两种直径的纵筋连在 一起，放在角部的钢筋放在前面。 如2ф22/2ф25＋2ф22，表示上一排 纵筋为2ф22，下一排纵筋为2ф25 和2ф22，其中2ф25放在角部。
钢筋平面系列图集讲解教程-梁的平法识图
梁的平法识图
16G101-1 P29
梁的平法识图
16G101-1 P29
梁的平法识图
梁的平法识图
一、梁的平法表示方法
16G101-1 P26
梁的平法识图
二、梁的平面注写方法
16G101-1 P26
梁的平法识图
必注值 梁集中标注
梁编号 梁截面尺寸 梁箍筋
梁上部通长筋或架立筋
梁侧面纵向构造钢筋或受扭钢筋
选注值
梁顶面标高高差
梁的平法识图
16G101-1 P27
梁的平法识图
16G101-1 P27
梁上部通长筋或架立筋 梁侧面纵向构造钢筋或受扭钢 筋
梁顶面标高高差
梁的平法识图
二、梁的平面注写方法
梁原位标注
梁支座上部纵筋 梁下部纵筋 与集中标注不同的内容 附加箍筋或吊筋
16G101-1 P29-31
梁的平法识图
16G101-1-1 P29
梁的平法识图
16G101-1 P29
16G101-3 P84
梁的平法识图
16G101-1 P27
梁的平法识图
16G101-1 P28
梁的平法识图
16G101-1 P28
梁的平法识图
梁的平法识图
16G101-1 P28
梁的平法识图
梁的平法识图
二、梁的平面注写方法 必注值
梁集中标注 选注值
16G101-1 P26-29
梁编号 梁截面尺寸 梁箍筋
钢筋识图入门详解
钢筋识图入门——建工、监理、造价的同学都应该明白平法~~有空好好看啊之巴公井开创作一、箍筋暗示方法：⑴φ10@100/200(2)暗示箍筋为φ10 , 加密区间距100, 非加密区间距200, 全为双肢箍.⑵φ10@100/200(4)暗示箍筋为φ10 , 加密区间距100, 非加密区间距200, 全为四肢箍.⑶φ8@200(2)暗示箍筋为φ8, 间距为200, 双肢箍.⑷φ8@100(4)/150(2)暗示箍筋为φ8, 加密区间距100, 四肢箍, 非加密区间距150, 双肢箍.一、梁上主筋和梁下主筋同时暗示方法：⑴3Φ22, 3Φ20暗示上部钢筋为3Φ22,下部钢筋为3Φ20.⑵2φ12, 3Φ18暗示上部钢筋为2φ12,下部钢筋为3Φ18.⑶4Φ25, 4Φ25暗示上部钢筋为4Φ25,下部钢筋为4Φ25.⑷3Φ25, 5Φ25暗示上部钢筋为3Φ25,下部钢筋为5Φ25.二、梁上部钢筋暗示方法：（标在梁上支座处）⑴2Φ20暗示两根Φ20的钢筋, 通长安插, 用于双肢箍.⑵2Φ22+（4Φ12）暗示2Φ22 为通长, 4φ12架立筋, 用于六肢箍.⑶6Φ25 4/2暗示上部钢筋上排为4Φ25, 下排为2Φ25.⑷2Φ22+ 2Φ22暗示只有一排钢筋, 两根在角部, 两根在中部, 均匀安插.三、梁腰中钢筋暗示方法：⑴G2φ12暗示梁两侧的构造钢筋, 每侧一根φ12.⑵G4Φ14暗示梁两侧的构造钢筋, 每侧两根Φ14.⑶N2Φ22暗示梁两侧的抗扭钢筋, 每侧一根Φ22.⑷N4Φ18暗示梁两侧的抗扭钢筋, 每侧两根Φ18.四、梁下部钢筋暗示方法：（标在梁的下部）⑴4Φ25暗示只有一排主筋, 4Φ25 全部伸入支座内.⑵6Φ25 2/4暗示有两排钢筋, 上排筋为2Φ25, 下排筋4Φ25.⑶6Φ25 （-2 ）/4 暗示有两排钢筋, 上排筋为2Φ25, 不伸入支座, 下排筋4Φ25, 全部伸入支座.⑷2Φ25 + 3Φ22（-3）/ 5Φ25暗示有两排筋, 上排筋为5根.2Φ25伸入支座, 3Φ22, 不伸入支座.下排筋5Φ25, 通长安插.五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ254/2 6Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10 KL7(3) 300×700暗示框架梁7, 有三跨, 断面宽300, 高700.Y500×250暗示梁下加腋, 宽500, 高250.N4Φ18暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 暗示箍筋和架立筋.-0.100 暗示梁上皮标高.N2B12指梁的两个正面共配2根12的受扭纵向筋（腰筋）, 每侧各配一根.G2B12指梁的两个正面共配置2根12的纵向构造筋（腰筋）, 每侧各配一根.N是受扭筋的意思, G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否, 计算的结果都是一样的, 所以我们在标注梁的下部纵筋时可以不输入分排信息.以上三类钢筋中均涉及到支座锚固问题, 那么, 在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d, 为直锚, 取Max{Lae, 0.5Hc＋5d }.钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d, 为弯锚, 取Max{Lae, 支座宽度-呵护层+15d }.钢筋的中间支座锚固值＝Max{Lae, 0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×呵护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距, 那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距, 那么拉筋的根数＝布筋长度/布筋间距.6、箍筋箍筋长度＝（梁宽－2×呵护层＋梁高-2×呵护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减呵护层时, 都是扣至纵筋的外皮, 那么, 我们可以发现, 拉筋和箍筋在每个呵护层处均被多扣失落了直径值；而且我们在预算中计算钢筋长度时, 都是依照外皮计算的, 所以软件自动会将多扣失落的长度在弥补回来, 由此, 拉筋计算时增加了2d, 箍筋计算时增加了8d.（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50, 其中框梁高度>800mm 夹角=60°≤80 0mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：傍边间跨两真个支座负筋延伸长度之和≥该跨的净跨长时, 其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）.其他钢筋计算同首跨钢筋计算.三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1, 在软件中主要有六种形式的悬臂钢筋, 如下图所示这里, 我们以2＃、5＃及6＃钢筋为例进行分析：2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个呵护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值6＃钢筋—下部钢筋＝Ln--呵护层+15d2、箍筋（1）、如果悬臂跨的截面为变截面, 这时我们要同时输入其端部截面尺寸与根部梁高, 这主要会影响悬臂梁截面的箍筋的长度计算, 上部钢筋存在斜长的时候, 斜段的高度及下部钢筋的长度；如果没有发生变截面的情况, 我们只需在“截面”输入其端部尺寸即可.（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页.第二节其他梁一、非框架梁在03G101-1中, 对非框架梁的配筋简单的解释, 与框架梁钢筋处置的分歧之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座, 不再考虑0.5Hc＋5d的判断值.未尽解释请参考03G101-1说明.二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处置同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－呵护层＋梁高－呵护层＋Lae, 第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚, 再横向弯折15d；5、箍筋的加密范围为≥0.2Ln1≥1.5hb；7、正面构造钢筋与抗扭钢筋处置与框架梁一致.第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件, 具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口, 必需要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排, 且可能每排钢筋分歧；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层, 依据洞口的位置分歧还有分歧的计算方法.需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙长-呵护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae内侧钢筋长度＝墙长-呵护层+弯折暗拄与墙身相平水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时, 其中间水平钢筋在拐角处的锚固办法同该墙的内侧水平筋的锚固构造.3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时, 墙身水平筋在洞口左右两边截断, 分别向下弯折15d.二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始安插）中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时, 墙身竖向筋在洞口上下两边截断, 分别横向弯折15d.三、墙身拉筋1、长度＝墙厚-呵护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净面积/拉筋的安插面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁, 即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距.例：(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱, 顶层锚固要区分边、中、角柱, 要区分外侧钢筋和内侧钢筋.因为端柱可以看作是框架柱, 所以其锚固也同框架柱相同.二、箍筋：依据设计图纸自由组合计算.第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁, 纵筋长度范围内均安插箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁, 洞口范围内安插箍筋, 洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度＝暗梁净长＋锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋＝基础底板厚度-呵护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用, 也可以说是防止钢筋在浇注时受到挠动.一般是按2根进行计算（软件中是按三根）.第二章中间层一、柱纵筋1、 KZ中间层的纵向钢筋＝层高-以后层伸出空中的高度+上一层伸出楼空中的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中, 关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个, 分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500, 柱长边尺寸, Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接, 那么搭接范围内同时需要加密. 2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500, 柱长边尺寸, Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接, 那么搭接范围内同时需要加密.第三节顶层顶层KZ因其所处位置分歧, 分为角柱、边柱和中柱, 也因此各种柱纵筋的顶层锚固各不相同.（参看03G101－1第37、38页）一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么角柱顶层钢筋锚固值是如何考虑的呢？弯锚（≦Lae）：梁高－呵护层＋12da、内侧钢筋锚固长度为直锚（≧Lae）：梁高－呵护层≧1.5Laeb、外侧钢筋锚固长度为柱顶部第一层：≧梁高－呵护层＋柱宽－呵护层＋8d柱顶部第二层：≧梁高－呵护层＋柱宽－呵护层注意：在GGJ V8.1中, 内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae , 梁高－呵护层＋柱宽－呵护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJ V8.1中, 内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae , 梁高－呵护层＋柱宽－呵护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层注意：在GGJ V8.1中, 处置同上.第四章板在实际工程中, 我们知道板分为预制板和现浇板, 这里主要分析现浇板的布筋情况.板筋主要有：受力筋 (单向或双向, 单层或双层)、支座负筋、分布筋、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋(双层钢筋时支撑上下层).一、受力筋软件中, 受力筋的长度是依据轴网计算的.受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）.根数＝（轴线长度-扣减值）/布筋间距＋1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋范围-扣减值）/布筋间距＋1分布筋长度=负筋安插范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1 三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)根据实际情况直接计算钢筋的长度、根数即可, 在软件中可以利用直接输入法输入计算.第五章罕见问题为什么钢筋计算中, 135o弯钩我们在软件中计算为11.9d？我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果, 我们知道弯钩平直段长度是10D, 那么量度差值应该是1.9D, 下面我们推导一下1.9D这个量度差值的来历：依照外皮计算的结果是1000+300；如果依照中心线计算那么是：1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范规定的最小半径2.5d, 此时用后面的式子减前面的式子的结果是：1.87d≈1.9d.梁中呈现两种吊筋时如何处置？在吊筋信息输入框中用“/”将两种分歧的吊筋连接起来放到“吊筋输入框中”如2B22/2B25.而后面的次梁宽度依照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽；2B25对应300梁宽）当梁的中间支座两侧的钢筋分歧时, 软件是如何处置的？当梁的中间支座两侧的钢筋分歧时, 我们在软件直接输入以后跨右支座负筋和下一跨左支座负筋的钢筋.软件计算的原则是支座两侧的钢筋相同, 则通过；分歧则进行锚固；判断原则是输入格式相同则通过, 分歧则锚固.如右支座负筋为5B22, 下一跨左支座负筋为5B22＋2B20, 则5根22的钢筋通过支座, 2根20锚固在支座.梁变截面在软件中是如何处置的？在软件中, 梁的变截面情况分为两种：1、当高差>1/6的梁高时, 无论两侧的格式是否相同, 两侧的钢筋全部按锚固进行计算.弯折长度为15d＋高差.2、当高差<1/6的梁高时, 按支座两侧的钢筋分歧的判断条件进行处置.如果框架柱的混凝土强度品级发生变动, 我们如何处置柱纵筋？如果框架柱的混凝土强度品级发生变动, 柱纵筋的处置分两种情况：1、若柱纵筋采纳电渣压力焊, 则按柱顶层的混凝土强度品级设置；2、若柱纵筋采纳绑扎搭接, 例如1～2层为C45, 3～10层为C35, 则柱要分开来建立两个构件：一个为C45, 为3层, 但3层只输入构件截面尺寸及层高, 目的是不让2层作为顶层计算锚固；另一个构件建立1～10层, 1～2层只输入构件截面尺寸及层高, 钢筋信息自3层开始输入, 这样就可以解决问题了.每米高圆形柱螺旋钢筋长度计算公式：L=N（P*P+(D-2b+do)^2*π^2）^0.5+两个弯钩长度式中：N=螺旋圈数, N=L/P（L为构件长即圆形柱长）P=螺距D=构件直径do=螺旋钢筋的直径b=呵护层厚度.另外：钢筋理论质量=钢筋计算长度*该钢筋每米质量钢筋总耗质量=钢筋理论质量*[1+钢筋（铁件）损耗率]钢筋理论质量计算捷径：钢筋理论质量=钢筋直径的平方（以毫米为单元）*0.00617。
混凝土施工图识读4之梁的钢筋构造及钢筋计量
〔2〕中间层的中间支座节点
2、框架梁顶层〔WKL〕的节点构造〔见图集55、56页，教材32、33页〕
〔1〕顶层的端支座节点 做法1：梁柱纵筋在梁内搭接〔见图集55页，教材32页〕
做法2：梁柱纵筋在柱内搭接〔见图集56页，教材33页〕
〔2〕顶层的中间支座节点 同中间层的中间支座节点
三、框架梁箍筋的构造〔抗震结构〕 〔见图集62、63页，教材34页〕
5、吊筋的计算
吊筋长度=次梁宽+2x50+2x20d+2x斜段长度
斜段长度的取值： 当弯折角为30°时，为2h； 当弯折角为45°时，为1.414h； 当弯折角为60°时，为1.155h。
其中，h=主梁高—2xc
6、加腋钢筋的计算
7、箍筋的计算
〔1〕箍筋的布置原那 〔详见教材44页，图集46页〕 么
四、框架梁附加钢筋的构造〔抗震结构〕
1、梁侧面纵向钢筋
当为构造钢筋时：锚固长度与搭接长度均为15d； 当为受扭钢筋时：锚固长度与框架梁下部纵筋相同，即：
搭接长度为
2、拉筋〔见教材138页〕
1〕拉筋一般应同时勾住纵筋和箍筋，特殊情况 可只勾住纵筋；
2〕拉筋弯钩角度为135°，弯钩平直段为10d和75mm 的较大值；
3〕拉筋间距为非加密区箍筋间距的2倍。 4〕当梁宽≤350mm时，拉筋直径为6mm；
当梁宽＞350mm时，拉筋直径为8mm； 5〕设有多排拉筋时，应上下排错开设置。
3、附加箍筋〔见教材27页〕
1〕附加箍筋的设置范围为： 2〕第一支附加箍筋在距次梁边50mm处开始布置； 3〕附加箍筋的间距为8d，且应≤正常箍筋的间距，
最重要的几个原那么： 1〕大箍套小箍 2〕隔一拉一 3〕“对称性〞原那么 4〕“内箍水平段最短〞原那么
