数据中心空调系统应用白皮书
IDC数据中心空调制冷
![IDC数据中心空调制冷](https://img.taocdn.com/s3/m/b5fd510e326c1eb91a37f111f18583d049640f8a.png)
IDC数据中心空调制冷1.引言随着互联网和大数据技术的飞速发展,数据中心作为信息处理和存储的核心设施,其规模和数量日益扩大。
数据中心运行过程中,服务器等设备的能耗巨大,其中空调制冷系统是保证数据中心稳定运行的关键。
因此,对IDC数据中心空调制冷技术的研究具有重要的现实意义。
2.IDC数据中心空调制冷需求2.1温湿度控制数据中心内部设备对温湿度要求严格,过高或过低的温湿度都会影响设备的正常运行。
空调制冷系统需确保数据中心内部温度控制在一定范围内,同时湿度也要满足设备运行需求。
2.2高效节能数据中心能耗巨大,空调制冷系统作为能耗大户,其能效比直接关系到数据中心的整体能耗。
因此,提高空调制冷系统的能效比,降低能耗,是IDC数据中心空调制冷技术的关键需求。
2.3可靠性与安全性数据中心作为关键信息基础设施,其运行稳定性至关重要。
空调制冷系统需具备高可靠性和安全性,以确保数据中心稳定运行,避免因制冷系统故障导致的数据丢失或业务中断。
3.IDC数据中心空调制冷技术3.1直接膨胀式制冷技术直接膨胀式制冷技术是利用制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件组成的封闭循环系统中,通过相变实现热量传递的一种制冷方式。
该技术具有结构简单、能效比高、可靠性好等特点,广泛应用于IDC数据中心空调制冷。
3.2水冷式制冷技术水冷式制冷技术是利用水作为冷却介质,通过冷却塔、水泵、冷却盘管等设备将热量传递到外部环境中。
该技术具有制冷效果好、能效比高、适用范围广等优点,但占地面积较大,对水源有一定依赖。
3.3风冷式制冷技术风冷式制冷技术是利用空气作为冷却介质,通过风机、散热器等设备将热量传递到外部环境中。
该技术具有结构简单、安装方便、适用范围广等优点,但能效比较低,适用于小型或中小型数据中心。
3.4冷冻水式制冷技术冷冻水式制冷技术是利用冷冻水作为冷却介质,通过冷水机组、冷却塔、水泵等设备将热量传递到外部环境中。
该技术具有制冷效果好、能效比高、适用范围广等优点,但系统复杂,初投资较高。
数据中心供配电系统白皮书[1]
![数据中心供配电系统白皮书[1]](https://img.taocdn.com/s3/m/66d25f0828ea81c759f57831.png)
数据中心供配电系统应用白皮书一引言任何现代化的IT设备都离不开电源系统,数据中心供配电系统是为机房内所有需要动力电源的设备提供稳定、可靠的动力电源支持的系统。
供配电系统于整个数据中心系统来说有如人体的心脏-血液系统。
1.1 编制范围考虑到数据中心供配电系统内容的复杂性和多样性以及叙述的方便,本白皮书所阐述的“数据中心供配电系统”是从电源线路进用户起经过高/低压供配电设备到负载止的整个电路系统,将主要包括:高压变配电系统、柴油发电机系统、自动转换开关系统(ATSE,Automatic Transfer Switching Equipment)、输入低压配电系统、不间断电源系统(UPS,Uninterruptible Power System)系统、UPS列头配电系统和机架配电系统、电气照明、防雷及接地系统。
如下图:图1 数据中心供配电系统示意方框图高压变配电系统:主要是将市电(6kV/10kV/35kV,3相)市电通过该变压器转换成(380V/400V,3相),供后级低压设备用电。
柴油发电机系统:主要是作为后备电源,一旦市电失电,迅速启动为后级低压设备提供备用电源。
自动转换开关系统:主要是自动完成市电与市电或者市电与柴油发电机之间的备用切换。
输入低压配电系统:主要作用是电能分配,将前级的电能按照要求、标准与规范分配给各种类型的用电设备,如UPS、空调、照明设备等。
UPS系统:主要作用是电能净化、电能后备,为IT负载提供纯净、可靠的用电保护。
UPS输出列头配电系统:主要作用是UPS输出电能分配,将电能按照要求与标准分配给各种类型的IT设备。
机架配电系统:主要作用是机架内的电能分配。
此外,数据中心的供配电系统负责为空调系统、照明系统及其他系统提供电能的分配与输入,从而保证数据中心正常运营。
电气照明:包括一般要求,照明方案、光源及灯具选择。
防雷及接地系统:包括数据中心防雷与接地的一般要求与具体措施。
1.2 编制依据《电子信息系统机房设计规范》GB 50174—2008《电子信息机房施工及检验规范》GB50462—20081.3 编制原则1.具有适应性、覆盖性、全面性的特征。
数据中心空调系统节能技术白皮书
![数据中心空调系统节能技术白皮书](https://img.taocdn.com/s3/m/c2948f054693daef5ff73d31.png)
数据中心空调系统节能技术白皮书目录1. 自然冷却节能应用31.1 概述31。
2 直接自然冷却31。
2。
1简易新风自然冷却系统31。
2。
2新风直接自然冷却51。
2。
3 中国一些城市可用于直接自然冷却的气候数据: 8 1.3 间接自然冷却81.3.1间接自然冷却型机房精密空调解决方案81。
3。
2风冷冷水机组间接自然冷却解决方案121。
3.3水冷冷水机组间接自然冷却解决方案151。
3.4 中国一些城市可用于间接自然冷却的气候数据:16 2。
机房空调节能设计172。
1 动态部件172.1。
1 压缩机172.1。
2 风机182.1.3 节流部件192.1.4 加湿器192.2 结构设计212.2.1 冷冻水下送风机组超大面积盘管设计212.2。
2 DX型下送风机组高效后背板设计222。
3 控制节能222。
3.1 主备智能管理222.3。
2 EC风机转速控制232。
3。
3 压差控制管理232.3.4 冷水机组节能控制管理261。
自然冷却节能应用1.1概述随着数据中心规模的不断扩大,服务器热密度的不断增大,数据中心的能耗在能源消耗中所占的比例不断增加。
制冷系统在数据中心的能耗高达40%,而制冷系统中压缩机能耗的比例高达50%。
因此将自然冷却技术引入到数据中心应用,可大幅降低制冷能耗。
自然冷却技术根据应用冷源的方式有可以分为直接自然冷却和间接自然冷却。
直接自然冷却又称为新风自然冷却,直接利用室外低温冷风,作为冷源,引入室内,为数据中心提供免费的冷量;间接自然冷却,利用水(乙二醇水溶液)为媒介,用水泵作为动力,利用水的循环,将数据中心的热量带出到室外侧。
自然冷却技术科根据数据中心规模、所在地理位置、气候条件、周围环境、建筑结构等选择自然冷却方式。
1。
2直接自然冷却直接自然冷却系统根据风箱的结构,一般可分为简易新风自然冷却新风系统和新风自然冷却系统.1.2.1简易新风自然冷却系统1.2。
1。
1简易新风自然冷却系统原理简易新风直接自然冷却系统主要由普通下送风室内机组和新风自然冷却节能风帽模块组成。
空调技术白皮书
![空调技术白皮书](https://img.taocdn.com/s3/m/674dbaed4afe04a1b071de06.png)
空调设计及合理选用空调设备的主要依据,是空调系统设计优化的基础。

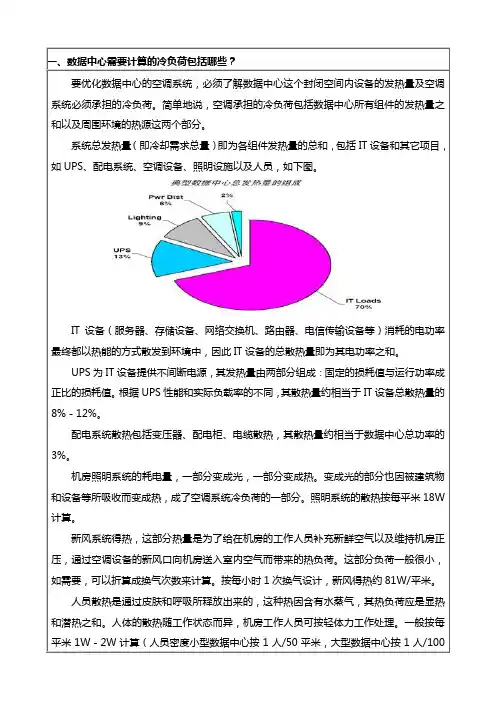

二、如何做到按需供冷?在以往的空调系统设计中,是将空调房间考虑成一个均匀空间,按现场最大需求量来考虑的,采取集中制冷模式,忽视了空间各部分的需要,缺少考虑制冷效率、制冷成本及能源危机的意识。
目前随着科学技术的发展,人们逐渐认识到按需制冷的必要和集中制冷的弊端,这一技术也成为空调系统节能今后的发展方向。
何谓“按需制冷”,按需制冷可以理解为按房间各部分热源的即时需要供冷,将冷媒送到最贴近热源的地方,也就是将制冷方式从房间级制冷转变为机柜级别制冷,最后到芯片级制冷,这也正是机房制冷的发展趋势。
设计时在设备发热高的区域配更多的制冷量,设备发热小的区域分配较少的制冷量,最好能够做到定量分配。
在数据中心还处于小型机房时代,集中制冷也许并不是什么问题,但是到高密度热负荷的大型数据中心的今天,片面地加大空调的制冷能力,希望通过降低整个机房的温度使服务器降温,并不能从根本上解决问题,而且还造成能源的浪费。
APC-MGE提出了以“精密制冷”为核心的、专门针对机柜制冷的机柜级解决方案。
英飞集成系统的In-row制冷单元放在高密度服务器机柜旁边,针对每个热点进行降温,让冷热空气直接在机柜和空调之间以最短的路径循环,从而有效提高制冷效率。
与房间级制冷相比,In-row制冷对冷气的利用率达到70%,并能够处理更高的热负载密度。
In-Row制冷单元的模块化设计,以服务器机柜为中心,可以随着机柜变化。
模块化组合不但能满足不同机房的制冷需求,还能使制冷系统容量随IT负载的变化而变化,节约大部分不必要的电能消耗。
三、数据中心送风方式的选择(上送风or下送风)数据中心内显热庞大,潜热微小的环境导致需要大风量的空调系统。
为了保证数据中心内不同位置的IT设备都能处于适宜的温度和湿度工作条件下,就必须正确设计数据中心的送风和回风的气流组织。
数据中心常采用的送风方式主要有两种:风管上送风方式、架高电地板下送风方式。
数据中心空调系统应用白皮书
![数据中心空调系统应用白皮书](https://img.taocdn.com/s3/m/9ce3cffbab00b52acfc789eb172ded630b1c9838.png)
数据中心空调系统应用白皮书数据中心空调系统应用白皮书
⒈引言
⑴目的
⑵背景
⒉数据中心空调系统的重要性
⑴数据中心的特性
⑵数据中心的热量排放问题
⑶空调系统在数据中心中的作用
⒊数据中心空调系统的基本原理
⑴制冷循环原理
⑵空调系统组成
⑶关键组件的功能和作用
⒋数据中心空调系统的设计与选择
⑴系统设计考虑因素
⑵空调系统类型比较
⑶空调系统的容量计算
⑷空调系统的能效评估
⑸特殊环境下的空调系统选择⒌数据中心空调系统的部署与管理
⑴空调系统的部署策略
⑵空调系统的安装与调试
⑶空调系统的运维管理
⑷故障排除和维修
⒍数据中心空调系统的未来发展趋势
⑴新技术的应用
⑵绿色环保和能源效率的重要性
⑶智能化的空调系统管理
⑷自动化和自适应控制的发展⒎结论
⑴总结与回顾
⑵对未来的展望
附件:
⒈空调系统选型表格
⒉数据中心热负荷计算工具
法律名词及注释:
⒈数据中心:指用于存储、管理和处理大量数据的设施。
⒉空调系统:指通过冷却和除湿等操作,调节室内空气温度、
湿度和质量的系统。
⒊能效评估:指对空调系统的能耗进行评估和分析,以确定系
统的能效性能。
⒋绿色环保:指在设计和运营中考虑环境友好和资源节约的原则。
⒌智能化管理:指利用先进的传感器、数据分析和自动化技术,提高空调系统的管理效率和智能化水平。
连载1期数据中心蓄冷白皮书
![连载1期数据中心蓄冷白皮书](https://img.taocdn.com/s3/m/b11069be0129bd64783e0912a216147917117e8f.png)
连载1期数据中心蓄冷白皮书NO.011.1数据中心持续供冷的必要性数据中心是为电子信息设备提供运行环境的场所,在数据中心中需要安装数据处理、数据传输和网络通讯等多种IT 设备。
为保障IT 设备正常有效的运转,保障业务顺畅的进行和服务及时的提供,还需要安装为IT 设备服务的电力、空调等相关设备及传输管路。
图1-1 数据中心常用能源示意图数据中心的电力供应,从市电经过变压器,给不间断电源(UPS)供电,UPS后备电池给机柜内的IT设备提供不间断的高品质电力供应。
服务器的散热量,通过机房空调和空调水系统,最终通过室外的冷却塔将室内的电力消耗转化的热量排至室外。
为了应付电力和供水中断,在园区设置一定数量的存水和存油设备,保证整个园区的电力和制冷不间断供应。
2018年,国际正常运行时间协会(Uptime Institute ,UI)发布了《国际正常运行时间协会全球数据中心调查》报告,报告中给出了2016年1月至2018年6月这些数据中心宕机的原因。
其中停电是数据中心宕机的最主要原因,占比高达36%。
导致停电的主要原因是:市电故障、柴油发电机故障、操作失误、飓风、雷击、转换开关间歇性故障、不间断电源(UPS)故障、电涌,以及人为破坏等。
表1-1 数据中心宕机原因尽管数据中心按照UI的等级标准来设计,但依旧存在服务器宕机的风险。
数据中心每次宕机的平均成本损失约为7908美元/分钟。
在所有引起服务器宕机的原因中,由于冷却系统失效造成的宕机占33%,并且有逐年增长的趋势。
冷却系统失效的一个主要原因是故障性停电,当供电出现故障时时,可能会导致冷却系统出现暂时停机。
与此同时,服务器及其它 IT 设备由于采用 UPS,在一段时间内仍保持运转,并继续产生热量。
而冷却系统虽然有柴油发电机作为后备电源,但由于柴油发电机启动需要时间,因此在停电后冷却系统会失效一段时间。
在冷却系统失效的时间内,数据中心的温度会急剧上升,在一段时间后会达到服务器运行的极限温度。
数据中心空调系统
![数据中心空调系统](https://img.taocdn.com/s3/m/8c812daa541810a6f524ccbff121dd36a32dc481.png)
噪声对环境的影响
数据中心空调系统的噪声对环境产生一定的影响,主 要表现在以下几个方面
2. 环保:过大的噪声可能对周边生态环境产生影响, 如影响鸟类和昆虫的栖息和迁徙。
1.生活质量。
3. 设备损坏:过高的噪声可能导致设备损坏,增加维 修和更换成本。
优化建议及未来发展方向
• 优化建议:针对以上问题,可以采取以下措施进行优化 • 采用高效、低能耗的空调设备,如采用先进的制冷技术和设备,降低能耗和碳排放。 • 对数据中心进行合理的布局和设计,减少对周边环境和居民的影响。 • 加强设备维护和管理,减少设备损坏和维修更换的频率。 • 未来发展方向:随着科技的不断进步和环保意识的增强,未来数据中心空调系统的发展方向可能包括以下
《数据中心空调系统》
2023-10-29
contents
目录
• 数据中心空调系统概述 • 数据中心空调系统技术 • 数据中心空调系统设计 • 数据中心空调系统运行与管理 • 数据中心空调系统对环境的影响及优化建
议
01
数据中心空调系统概述
定义和作用
定义
数据中心空调系统是指用于保障数据中心服务器、网络设备等关键设备正常 运行,通过冷却、加湿、除尘等技术手段提供适宜的环境条件的系统。
气流组织设计是确保数据中心空调系统有 效工作的关键。应通过合理的布局和避免 涡流来确保气流畅通。同时,应确保设备 均匀散热,以避免任何部分的设备过热。
噪声与振动控制
总结词
低噪声、减震措施、符合环保标准
详细描述
数据中心空调系统的噪声和振动控制对于确 保设备的稳定运行和员工的舒适环境至关重 要。应采取有效的减震措施,降低设备运行
监控与报警
运行状态监控
数据中心空调系统通过监控设备对运行状态进行 实时监测,包括温度、湿度、空气质量等参数。
数据中心制冷技术白皮书
![数据中心制冷技术白皮书](https://img.taocdn.com/s3/m/75ba3f634b35eefdc8d333b4.png)
空调机的工作原理
第 57 号白皮书《IT 设备空调系统的基本原理》提供了关于 IT 环境的热学特性,制冷循环的运行, 精密制冷以及室外散热设备基本功能的相关信息。
资源链接
第 55 号白皮书 用于 IT 环境不同类型的气流 分配方案
资源链接
第 130 号白皮书 数据中心行级和机柜级制冷 架构的优势
目录
点击内容即可跳转至具体章节
简介
2
各种排热方式
2
制冷系统各种选项
14
结论
15
资源
16
用于数据中心的各种制冷技术
简介
资源链接
第 11 号白皮书 IT 环境中制冷和空调术语解释
数据中心排热是所有关键 IT 环境处理中最为基本而又最少为人所了解的内容之一。由于最新的 计算设备变得越来越小,而耗电量则与其所替代的设备相同甚至更高,数据中心会有更多的热量 产生。精密制冷和排热设备用于收集热量并将其输送至室外大气中。
各种排热方式
有 13 种基本的排热方法可以用于冷却 IT 设备并将这些废热排至室外大气。几乎所有关键任务机 房和数据中心进行冷却都是用这些方法中的一个或者多个。其中一些排热方法将制冷循环的组件 迁往远离 IT 环境的地方,另一些排热方法则增加一些额外的水与其它流体环路(自封闭管道) 来帮助排热。
我们可以认为排热是一个将热量从 IT 环境“迁移”至室外环境的一个过程。这个“迁移动作” 可以简单看成是利用风管将热量“输送”至位于室外环境的制冷系统。然而,这个“迁移动作” 通常是通过使用一个热交换器将热量从一种流体传递到另一种流体(比如从空气传递到水)来完 成的。图 1 简化说明了这 13 种排热方法,利用室内与室外作为两个主要热量“迁移”点。位于 室内与室外两点间的“热传递流体介质”表示的是用于两点之间携带热量的流体(液体或气体)。
数据中心空调系统应用白皮书
![数据中心空调系统应用白皮书](https://img.taocdn.com/s3/m/c6c040e6970590c69ec3d5bbfd0a79563d1ed418.png)
数据中心空调系统应用白皮书在当今数字化飞速发展的时代,数据中心已经成为了支撑各行各业运行的关键基础设施。
而在数据中心的众多关键系统中,空调系统起着至关重要的作用。
它不仅要确保设备在适宜的温度和湿度环境下稳定运行,还要实现高效节能,以降低运营成本和对环境的影响。
一、数据中心空调系统的重要性数据中心内的服务器、存储设备和网络设备等在运行时会产生大量的热量。
如果不能及时有效地将这些热量排出,设备的性能将会受到严重影响,甚至可能出现故障,导致数据丢失和业务中断。
此外,过高的温度和湿度还会缩短设备的使用寿命,增加维护成本。
因此,一个可靠、高效的空调系统对于保障数据中心的正常运行和数据安全是不可或缺的。
二、数据中心空调系统的类型1、风冷式空调系统风冷式空调系统通过风扇将室内的热空气排到室外,利用室外的冷空气进行冷却。
这种系统结构简单,安装和维护相对容易,但制冷效率相对较低,适用于小型或中低密度的数据中心。
2、水冷式空调系统水冷式空调系统利用水作为冷却介质,通过冷却塔或冷水机组将热量散发到室外。
它的制冷效率较高,能够满足中大型和高密度数据中心的制冷需求,但系统较为复杂,需要定期维护和管理水路。
3、冷冻水型空调系统冷冻水型空调系统将冷冻水输送到机房内的空调末端,通过换热器进行热交换。
这种系统具有较高的灵活性和可扩展性,但对水质要求较高,需要配备完善的水处理设备。
4、风冷冷水型空调系统结合了风冷和水冷的特点,在室外采用风冷冷凝器,室内则通过冷水进行冷却。
它在一定程度上兼顾了安装和维护的便利性以及制冷效率。
5、间接蒸发冷却空调系统利用自然冷却和蒸发冷却的原理,降低空调系统的能耗。
在气候条件适宜的地区,能够显著降低数据中心的制冷成本。
三、数据中心空调系统的设计要点1、热负荷计算准确计算数据中心的热负荷是设计空调系统的基础。
需要考虑设备的发热量、机房的面积、人员数量、照明等因素,以确定合适的制冷容量。
2、温度和湿度控制数据中心的设备通常要求在特定的温度(一般为 20-25℃)和湿度(40%-60%)范围内运行。
数据中心机房空调系统技术白皮书发布
![数据中心机房空调系统技术白皮书发布](https://img.taocdn.com/s3/m/8b8b2935a22d7375a417866fb84ae45c3b35c2ff.png)
数据中心机房空调系统技术白皮书发布为推广数据中心空调系统技术、贯彻执行国家标准,由中国工程建设标准化协会信息通信专业委员会(CECS)数据中心工作组牵头组织业内专家编写的《数据中心机房空调系统技术白皮书》日前正式发布。
该白皮书总结了数据中心空调系统的理论和实践经验,阐述了数据中心的环境要求、数据中心的机柜和空调设备布局、数据中心空调方案设计、数据中心高热密度解决方案、数据中心制冷系统发展趋势及机房环境评估和优化等。
数据中心工作组组长、《数据中心机房空调系统技术白皮书》课题技术负责人钟景华表示,此白皮书可用于指导数据中心空调系统的规划和设计。
白皮书正式发布制冷系统是数据中心的耗电大户,约占整个数据中心能耗的30%~45%。
随着绿色数据中心概念的不断深入,制冷系统的节能也逐渐获得业内人士的关注。
编制技术白皮书,有助于推广成熟的空调技术,对相关的热点问题开展探讨和解释。
《数据中心机房空调系统技术白皮书》课题技术负责人钟景华在发布会上表示,经过多次集中讨论和交流,编写组针对白皮书的整体架构和内容做了反复沟通和探讨,根据国内外相关技术标准规范的要求,开展了多次专题研究和调查分析,广泛征求各方面的意见,总结归纳国内外数据中心空调系统在工程应用中的实践经验,经反复修改和专家审查,最终定稿发布。
白皮书的编制原则主要包括三个方面。
一是考虑内容的适应性、覆盖性和全面性。
白皮书要适应当前数据中心的技术发展状况以及未来新技术、新产品的发展情况。
有关数据和资料要与新设备、新材料、新技术、新工艺的发展水平相适应;要覆盖国内各种数据中心的空调系统工程设计、施工和检验环节;纳入成熟的、经过验证的应用方案、方法和设备等;内容体系要完整。
二是以数据中心空调系统方案设计为中心。
侧重设计方案和原则、重要技术方案确实定、参数计算和确定、设备选型与布置等方面的内容,同时防止内容冗杂,通过分类提供相关标准、规范、参考资料的索引,提供深入学习和研究的途径。
数据中心制冷技术白皮书
![数据中心制冷技术白皮书](https://img.taocdn.com/s3/m/75ba3f634b35eefdc8d333b4.png)
图2 水冷冷冻水系统
用于数据中心的各种制冷技术
图3
水冷式冷水机组(左侧) 与冷却塔(右侧)举例
通过使用水或空气进行排热,可以将冷水机组分成三大类:
• 水冷式冷水机组,热量被从冷冻水回水传递到冷却水环路并输送到室外大气中。然后,将
风冷式机房空调机组被广泛用于所有大小的 IT 环境中,它们已经成为中小型机房的“主要成 员”。对于风冷式分体型系统,制冷循环有一半的组件位于机房空调器中,其余的位于室外风冷 冷凝器中,如图 6 所示。制冷剂在室内与室外组件间的冷媒管中进行循环。来自 IT 环境中的热 量通过循环的制冷剂被“泵送”到室外大气中去。在这类系统中,压缩机位于机房空机组中。然 而,压缩机也可能位于冷凝器中。当压缩机位于冷凝器中时,对冷凝器正确的说法应该是冷凝机 组,整个系统称为分体式系统。图 7 给出了一个风冷式分体型直膨系统的举例。
组将热量从冷冻水回水传递到乙二醇环路并输送至室外大气中。乙二醇通过管道流向一个 安装在室外的装置,这个装置被称为干冷器,也被称为液体冷却器(见边栏)。风扇迫使 室外空气通过干冷器中充满热的乙二醇的盘管,从而将热量排放到室外大气中去。乙二醇 冷却式冷水机组通常也放在室内。
• 风冷式冷水机组,热量被从冷冻水回水传递到一个被称为风冷冷凝器的装置,这个装置通
IT 设备空调系统的基本原理
空调机的工作原理
第 57 号白皮书《IT 设备空调系统的基本原理》提供了关于 IT 环境的热学特性,制冷循环的运行, 精密制冷以及室外散热设备基本功能的相关信息。
资源链接
第 55 号白皮书 用于 IT 环境不同类型的气流 分配方案
华为下一代数据中心白皮书说明书
![华为下一代数据中心白皮书说明书](https://img.taocdn.com/s3/m/00d19e5cba68a98271fe910ef12d2af90242a8d5.png)
下一代数据中心白皮书01下一代数据中心白皮书前言前言人类社会正在加速迈向智能化,比如智能手机、智能家居、智能制造、自动驾驶等正在重塑人们的工作和生活。
作为智能世界和数字经济的坚实底座,数据中心迎来了蓬勃发展。
同时,碳中和已经成为全球的共识和使命,绿色低碳变成世界新的主题,也是数据中心建设、运营必须考虑的重要因素。
面对ICT技术快速演进、建设需求激增以及绿色低碳要求,数据中心产业正在发生深刻变革,将进入新的时代。
什么是符合新时代需求的“下一代数据中心”?华为携手全球数据中心行业领袖和技术专家,举办了系列“松湖论道”下一代数据中心研讨会,深入探讨了行业和技术发展趋势,并就下一代数据中心定义达成重要共识。
未来已来,相信集业界专家智慧共同定义的下一代数据中心,将为产业可持续发展发挥重要作用!目录前言 01智能化与低碳化推动数据中心快速、高质量发展 031.1 数字经济促进数据中心快速增长 04 1.2 碳中和对数据中心可持续发展提出新的要求 04下一代数据中心052.1 低碳共生 062.1.1 全绿色:源头绿色化,与自然共生 062.1.2 全高效:PUE→xUE,评价体系从单指标到多指标 072.1.3 全回收:全生命周期,资源回收利用最大化 082.2 融合极简 092.2.1 架构极简,孕育建筑与机房新形态 092.2.2 供电极简,部件重定义,链路重塑 112.2.3 温控极简,冷热交换效率最大化 122.3 自动驾驶 132.3.1 运维自动,实现无人值守 142.3.2 能效自优,从制冷到“智”冷 142.3.3 运营自治,资源价值最大化 152.4 安全可靠 162.4.1 主动安全,事后到事前,故障快速闭环 172.4.2 架构安全,从器件到DC,全方位构筑安全防线 17总结语1804下一代数据中心白皮书智能化与低碳化推动数据中心快速、高质量发展当前,世界正在经历以人工智能、云计算、大数据、物联网、5G等为代表的数字技术变革,在加速创新的数字技术驱动下,数字经济已成为全球GDP增长的主引擎。
数据中心白皮书(2018年)
![数据中心白皮书(2018年)](https://img.taocdn.com/s3/m/2b5893d7aeaad1f346933fc0.png)
数据中心白皮书(2018年)中国信息通信研究院开放数据中心委员会2018年10月版权声明本白皮书版权属于中国信息通信研究院和开放数据中心委员会,并受法律保护。
转载、摘编或利用其它方式使用本白皮书文字或者观点的,应注明“来源:中国信息通信研究院和开放数据中心委员会”。
违反上述声明者,本院将追究其相关法律责任。
在信息技术快速发展的背景下,数据中心作为各行各业的关键基础设施,为我国经济转型升级提供了重要支撑。
我国数据中心产业总体起步较晚,2013年以来,随着移动互联网、云计算、大数据等技术的发展,产业规模高速增长,产业布局逐步优化,能效水平总体提升,产业链不断完善并取得一系列技术创新成果,但是产业发展仍面临着东西部地区供给需求不平衡、市场服务仍需完善、运维水平有待提高等问题。
随着5G、物联网、人工智能、VR/AR等新一代信息技术的快速演进,将对数据中心提出更高的需求,我国数据中心产业将面临新的机遇和挑战。
中国信息通信研究院联合开放数据中心委员会首次发布《数据中心白皮书》,通过梳理国际、国内数据中心产业发展状况,分析国内外数据中心产业发展热点,总结数据中心基础设施、IT设备、建设模式等方面的技术发展特点和趋势,结合我国数据中心产业面临的政策环境,提出了产业发展展望和政策建议,为政府及产业界提供参考。
一、全球数据中心产业发展状况及分析 (1)(一) 全球数据中心产业规模及发展趋势 (1)(二) 全球数据中心产业热点分析 (2)二、我国数据中心产业发展状况及分析 (6)(一) 我国数据中心产业规模及发展趋势 (6)(二) 我国数据中心产业热点分析 (8)三、数据中心技术发展特点 (12)(一) 高密度、绿色化引发数据中心基础设施变革 (12)(二) 模块化数据中心成为数据中心建设新模式 (13)(三) 定制化成为数据中心设施设备的发展方向 (14)(四) 速度和性能成为数据中心计算存储设备追求的热点 (16)(五) 大规模、高流量加速数据中心网络设备与技术演进 (17)四、我国数据中心产业政策环境分析 (19)(一) 政策引导数据中心布局不断优化 (19)(二) 示范评优引领数据中心产业进步 (20)(三) IDC业务管理政策逐步完善 (21)(四) 绿色节能仍是地方数据中心政策的主要抓手 (22)五、我国数据中心发展展望与政策建议 (23)(一) 发展展望 (23)(二) 政策建议 (28)中国信息通信研究院&开放数据中心委员会数据中心白皮书(2018年)一、全球数据中心产业发展状况及分析(一)全球数据中心产业规模及发展趋势全球数据中心数量减体量增。
2024版IDC数据中心空调制冷
![2024版IDC数据中心空调制冷](https://img.taocdn.com/s3/m/69b7b93a03768e9951e79b89680203d8cf2f6a55.png)
IDC数据中心空调制冷•空调制冷系统概述•空调设备选型与设计•空调系统安装与调试•空调系统运行维护与保养•空调系统性能评估与优化•空调制冷新技术发展趋势空调制冷系统概述数据中心内温度需保持稳定,通常要求在22-24℃之间,以确保设备正常运行和延长使用寿命。
温度湿度洁净度相对湿度应控制在40%-60%之间,以防止静电和腐蚀等问题。
数据中心内应保持洁净,减少灰尘对设备的影响,通常要求空气洁净度在0.5微米以下。
030201IDC 数据中心环境要求通过制冷剂循环,将室内热量转移至室外,达到降温的目的。
制冷主机用于冷却制冷主机产生的热量,通过水循环将热量带走。
冷却塔/冷却水系统将冷却后的空气通过送风管道送入室内,同时处理室内空气湿度和洁净度。
风机盘管/空气处理机组监测室内环境参数和制冷系统运行状态,实现自动调节和远程控制。
控制系统空调制冷系统组成及原理自然冷却技术利用自然冷源(如室外低温空气或地下水)进行制冷,降低能耗和运营成本。
适用于特定气候条件下的数据中心。
风冷式制冷通过空气冷却制冷主机,适用于小型数据中心或室外环境。
具有结构简单、维护方便等优点,但制冷效率相对较低。
水冷式制冷通过水冷却制冷主机,适用于中大型数据中心。
具有制冷效率高、噪音低等优点,但需要配备冷却塔或冷却水系统。
双冷源制冷结合风冷和水冷方式,根据室内外环境条件自动切换制冷方式。
具有灵活性和高效性等优点,但系统复杂度和成本相对较高。
制冷方式分类与特点空调设备选型与设计制冷量送风温度与湿度能效比(EER )噪音等级设备参数与性能指标01020304根据数据中心热负荷确定所需制冷量,确保空调设备能够提供足够的冷却能力。
设定合理的送风温度和湿度,以满足数据中心设备运行环境要求。
选择高能效比的空调设备,以降低运行能耗和成本。
确保空调设备运行噪音在可接受范围内,避免对数据中心环境造成干扰。
根据数据中心空间布局,合理规划空调设备的排列方式,确保气流组织顺畅。
数据中心房间制冷方式白皮书
![数据中心房间制冷方式白皮书](https://img.taocdn.com/s3/m/0d40ada6192e45361066f5e9.png)
简介2房间级、行级和机柜级制冷2三种制冷方式的比较6结论11资源12点击内容即可跳转至具体章节目录数据中心房间级、行级和机柜级制冷方式的选择数据中心IT 负载所消耗的电能几乎都会变成废热,必须将这些废热排出去以防止数据中心温度过热。
实际上,所有IT 设备都是风冷型设备,也就是说,每台IT 设备都会吸入周围环境的冷空气,再排出热空气。
由于一个数据中心可能包括数千IT 设备,因此数据中心内会有数千条热气流排风路径,它们共同构成了数据中心的总废热,这些废热必须排出去。
空调系统对数据中心的作用就是高效收集这些复杂的废热气流,并将它们排到室外去。
过去,数据中心制冷一直采用周边制冷装置,在高架地板下方分配冷气流,不采取任何形式的气流遏制。
这称为“精确送风、自然回风”的气流分配方法,具体请参见第55号白皮书《用于IT 环境的各种气流分配方案》。
此种方法是并行运行一个或多个空调系统,将冷空气送入数据中心,并吸回机房环境中较热的空气。
这种方式的基本原理是,空调不仅提供原始制冷容量,而且还作为一个大型的混合器,不断搅动混合机房中的空气,使之达到一致的平均温度,以防止热点的出现。
这种方法只有在混合空气所需功耗仅占数据中心总功耗很小一部分时才有效。
模拟结果和经验表明,仅当数据中心平均功率密度为每机柜1~2kW 左右,即323~753 W/m²(30~70 W/ft²)时,该系统才能发挥应有的效果。
虽然可采取各种措施来提高此传统制冷方法的功率密度,但在实际实施时仍有限制。
如需了解更多有关使用传统制冷的限制的信息,请参见第46号白皮书《超高密度机柜和刀片服务器散热策略》。
随着现代IT 设备的功率密度将峰值功率密度提升至每机柜20kW 甚至更高,模拟结果和经验都指出,基于混合空气的传统制冷(无气流遏制)不再能起到有效的作用。
为解决这一问题,在设计数据中心时会采用侧重房间级、行级和机柜级制冷的设计方式。
在这些方式中,空调系统将分别与房间、机柜行或单个机柜集成,以减少空气混合。
数据中心空调系统应用白皮书
![数据中心空调系统应用白皮书](https://img.taocdn.com/s3/m/7192a8f94afe04a1b071def1.png)
数据中心空调系统应用白皮书目录一引言 (5)1.1目的和范围 (5)1.2编制依据 (5)1.3编制原则 (6)二术语 (6)三数据中心分级 (8)3.1概述 (9)3.2 数据中心的分类和分级 (9)四:数据中心的环境要求 (10)4.1 数据中心的功能分区 (10)4.2 数据中心的温、湿度环境要求 (11)4.2.1 数据中心环境特点 (11)4.2.2 国标对数据中心环境的规定和要求 (12)4.3 数据中心的其它相关要求 (16)五: 数据中心的机柜和空调设备布局 (18)5.1 机柜散热 (19)5.1.1数据中心机柜 (19)5.1.2 机柜的布局 (21)5.2 机房空调及其布置 (23)5.2.1 机房空调概述 (23)5.2.2 机房空调送回风方式 (25)5.2.3 机房空调布局 (25)六:数据中心空调方案设计 (26)6.1 数据中心的制冷量需求确定 (26)6.2 数据中心的气流组织 (29)6.2.1 下送上回气流组织 (29)6.2.2 上送下(侧)回气流组织 (33)6.2.3 局部区域送回风方式 (36)6.3 空调系统的冷却方式选择 (37)6.4 空调设备的选择 (46)七: 数据中心中高热密度解决方案 (48)7.1 区域高热密度解决方案 (48)7.2 局部热点解决方式 (50)7.3高热密度封闭机柜 (52)7.4其它高热密度制冷方式 (54)八: 数据中心制冷系统发展趋势 (54)8.1数据中心发展趋势: (54)8.2 数据中心制冷系统发展趋势 (57)九机房环境评估和优化 (58)附件一:数据中心要求控制环境参数的原因 (62)附件二:机房专用空调机组 (70)图表1电子信息机房分类 (9)图表2 TIA942对机房的分类 (9)图表5 不同机房等级的环境要求 (13)图表6 ASHRAE对数据中心环境要求的变化 (14)图表7 服务器主板气流方向 (19)图表8 服务器机柜尺寸规格 (20)图表9 常见的机柜进出风方式 (20)图表10 在不同进出风温差时的风量需求 (21)图表11 中高热密度机房的冷热通道布局示意图 (22)图表12 空调设备制冷系统原理图 (24)图表13 空调单侧布置示意图 (25)图表14 空调双侧布置示意图 (26)图表15 空调靠近热源布置示意图 (26)图表16 下送上回气流组织 (30)图表17 地板下送风和机柜冷热通道布局 (31)图表18 地板下静压分布规律示意图 (32)图表19上送风风道下回气流组织 (33)图表20 风道整体布局示意图 (35)图表21上送风风帽送风下回气流组织 (36)图表22 局部区域送回风-吊顶式送回风 (36)图表23 局部区域送回风-水平气流送回风 (37)图表24 风冷式系统原理图 (38)图表25 乙二醇式系统原理图 (39)图表26 水冷式系统原理图 (40)图表27冷冻水式系统原理图 (42)图表28 风冷双冷源式系列原理图 (43)图表29 各冷却方式对比表 (45)图表30 高热密度区域封闭冷风通道空间应用 (49)图表31 高热密度区域封闭冷风通道空间气流分布 (49)图表32 高热密度区域通道气流对比 (50)图表33 机房顶部加制冷终端形式 (51)图表34 机柜间安装空调终端形式 (51)图表35 冷通道封闭的示例 (52)图表36 封闭式水冷机柜应用 (52)图表37 封闭式水冷机柜工作原理示意图 (53)图表38 CFD模拟示意图 (60)图表39 CFD模拟示意图 (61)图表39 数据中心各设备热密度发展趋势图 (62)图表41 同等计算能力下消耗的机柜、服务器数量、占地和耗电对比 (62)图表42 部分计算厂家、机构对环境的要求 (63)图表43 部分交换机厂家对环境的要求 (63)图表44 电池寿命与温度关系 (65)图表45 低温下影响电池放电容量 (66)图表46 Intel统计电脑故障原因分布 (67)图表47 静电损伤的阈值电压 (67)图表48 芯片被ESD击穿 (67)图表49 不同情况下产生的静电电压 (67)图表50 纽约地区通讯中心空气平均杂质浓度 (68)图表51 机房专用空调制冷系统原理简图 (70)图表52 舒适性空调在设计上与机房专用空调的差异 (73)《数据中心空调系统应用白皮书》一引言1.1目的和范围本白皮书介绍了数据中心环境要求、设备布局、空调系统设计、未来的发展趋势以及数据中心空调系统的评估和优化。
数据中心机柜系统技术白皮书
![数据中心机柜系统技术白皮书](https://img.taocdn.com/s3/m/380637cb915f804d2a16c1ad.png)
数据中心机柜系统技术白皮书引言随着社会、经济的快速发展,信息数据的作用越来越得到重视。
目前很多企,事业单位已经通过各种信息与通信系统的建设,而拥有了大量的电子信息设施与大规模的信息网络架构。
如何对它们进行更好地运用,发挥其最大的作用,满足业务的不断增长,成为了众多企业最为关心的问题。
因此建立一个稳定、安全、高效的数据中心,将是针对这类问题最为有效的解决方案。
数据中心正在发展成为企业的信息化建设核心,设备、服务和应用的集成使得企业网络真正成熟和高效地运行起来。
近年来,国际数据中心市场发展迅猛,数据存储、交换、互通的过程需求及支撑的设备,数据网络等方面的重大变化已改变了人们对通信枢纽、数据中心和计算机机房等电信基础设施建设的许多设计理念与思路。
企业及运营商的主机设备及其外围支持设备已逐步被高性能的服务器所替代。
基于主机的服务将转变为由分布式服务器完成,这些都为数据中心的设计,建设和运行带来了新的挑战。
这些新的挑战给数据中心的基础建设提出了新的要求,而预制化,集成化和产品化的机柜系统则是这种要求下的必然产品演变。
机柜系统是数据中心重要的组成部分之一。
从机房的功能角度看,它承担了数据中心中的设备的物理承载,决定了设备堆放密度在物理上的可能性,结合布线系统,配电系统,照明系统,安防监控系统为设备的供电,互联互通提供了结构通道和维护上的便利性。
随着数据中心的集约化和大型化,它又同时为机房的可管理性提供基础接口,通过机房气流的再分配,为机房节能减排提供方案。
从机房的外观角度看,机柜系统又是机房外观的主要组成部分之一。
机柜系统的整体性,美观性直接影响机房的整体外观。
从机房的建设角度看,机柜系统自身的完整性,全面性和产品化在较大程度上影响了机房的建设速度和施工质量。
1.1研究的范围本白皮书针对设计人员、安装人员和使用者的需要,详细论述了数据中心机柜系统的构成、产品选择、系统配置、质量构成等方面内容,提出了数据中心机柜系统的发展趋势、规划思路、设计方法和实施指南。
数据中心空调系统应用白皮书
![数据中心空调系统应用白皮书](https://img.taocdn.com/s3/m/70a0af2f59fafab069dc5022aaea998fcc2240ae.png)
数据中心能耗现状
01
数据中心的能耗问题越来越受到关注,因为它们通常消耗大量 的电力。
02
电力消耗主要来自于IT设备、冷却系统和照明等。
不合理的能耗不仅会增加运营成本,还会对环境造成负面影响
03 。
02
数据中心空调系统技术
传统空调系统技术
01
02
03
直接膨胀式制冷
通过制冷剂的相变过程来 降低数据中心内的温度和 湿度。
感谢您的观看
THANKS
绿色空调系统技术
高效节能技术
采用高效的制冷技术和设 备,降低数据中心的能源 消耗。
自然冷却技术
利用自然条件如室外冷空 气、地下水等来降低数据 中心的温度和湿度。
空气源热泵技术
利用空气源热泵来提供冷 量和热量,实现数据中心 的节能减排。
03
数据中心空调系统应用
大型数据中心应用
大型数据中心规模大,通常部 署在气候寒冷或温带地区,以 充分利用自然冷源或降低制冷
数据中心空调系统应用白皮 书
2023-11-04
目 录
• 数据中心概述 • 数据中心空调系统技术 • 数据中心空调系统应用 • 数据中心空调系统挑战与解决方案 • 数据中心空调系统未来趋势 • 数据中心空调系统案例分析
01
数据中心概述
数据中心定义
数据中心是一个集中式存储和计算数据的设施,主要包括服务器、存储设备和网 络设备等。
中小型数据中心对空调系统的灵活性和可维护性要求较高,需要方便地实现设备 安装和维护。
中小型数据中心通常采用风冷、水冷等常规制冷方案,以满足其制冷需求。
边缘计算数据中心应用
边缘计算数据中心规模较小,通 常部署在靠近用户侧的边缘设备 或网络节点上,以提供更快的响
数据中心空调系统应用白皮书
![数据中心空调系统应用白皮书](https://img.taocdn.com/s3/m/65b0e875777f5acfa1c7aa00b52acfc789eb9fb3.png)
数据中心空调系统应用白皮书数据中心空调系统应用白皮书1:引言1.1 目的本文档旨在介绍数据中心空调系统的应用,包括其原理、技术特点和优势,以及在现代数据中心中的重要性和必要性。
1.2 背景随着信息技术的快速发展,数据中心逐渐成为现代社会中不可或缺的重要设施。
而数据中心中的服务器和设备的高密度集中部署导致了大量的热量产生,因此需要一个高效可靠的空调系统来保障数据中心设备的正常运行。
2:数据中心空调系统的原理与技术特点2.1 空调系统原理数据中心空调系统采用热交换技术,通过循环流动的冷却介质来吸收散发的热量,并将冷却过的空气输送到数据中心的设备区域,保持恒定的温度和湿度。
2.2 技术特点2.2.1 高效能数据中心空调系统采用了先进的制冷技术和热交换技术,能够在高负荷运行情况下保持高效能和低能耗。
2.2.2 高可靠性数据中心空调系统采用多机冗余设计,即使其中一台空调设备出现故障,其他设备仍能正常工作,确保数据中心设备的持续运行。
2.2.3 精准控制数据中心空调系统具备精确的温度和湿度控制功能,能够根据不同的设备和环境条件进行智能调节,以满足数据中心设备的需求。
3:数据中心空调系统在数据中心中的重要性与必要性3.1 温度控制数据中心设备对温度非常敏感,过高或过低的温度都会对设备的正常工作产生不利影响。
数据中心空调系统能够通过精准的温度控制,有效地保持设备工作在正常温度范围内。
3.2 湿度控制数据中心设备对湿度要求也非常严格,过高或过低的湿度都会导致设备的故障或损坏。
数据中心空调系统能够通过湿度控制装置,维持数据中心的适宜湿度,保障设备的正常运行。
3.3 空气净化数据中心空调系统还拥有空气净化功能,通过滤芯等装置能够过滤空气中的微小颗粒、粉尘和有害气体,确保数据中心的空气质量达到标准。
4:附件本文档涉及附件详见附件A。
5:法律名词及注释5.1 数据中心数据中心是指集中存储、管理、处理各种数据的设施,是现代信息技术与通信技术的重要基础设施。
数据中心白皮书(2023年)
![数据中心白皮书(2023年)](https://img.taocdn.com/s3/m/f7ff2ecd0342a8956bec0975f46527d3250ca657.png)
内容解读
技术创新
产业现状
发展趋势
《数据中心白皮书(2022年)》是中国信通院云大所数据中心研究团队编写。除此之外,该研究团队还在政 策支撑、技术研究、标准制定、评估测试、咨询服务、培训交流以及平台运作方面开展了很多工作。
一、现状。从规模上来看,全球总量增速有所放缓,我国保持较快增长,大型以上数据中心规模增长迅速。 2021年全球新增服务器总量保持稳定,数据中心总规模增速较之前有所减缓;北美、亚太、西欧三个地区2021年 新增服务器规模占比超过90%,亚太地区成为全球的重要增长极。截止到2021年底,我国在数据中心机架总规模 将达到520万架,近五年年均复合增速超过30%。
一、布局逐步优化,协同一体趋势增强。受市场内生算力需求驱动,及国家相关政策引导,我国数据中心布 局持续优化,协同一体趋势将进一步增强。
市场层面,中西部地区自然环境优越,土地、电力等资源充足。不再仅是进行冷存储的灾备数据中心聚集区, 也将承载更多的应用。东部地区,土地、电力人员等生产要素价格不断升高,数据中心建设和运维成本较高,东 西部协同发展逐渐成为趋势。
政策层面,内蒙、贵州等地推出了电力、土地、税收等优惠政策。有效帮助数据中心降低建设运营成本,数 据中心建设规模不断增长。“东数西算”工程将进入到全面建设期,我国数据中心布局或将得到进一步优化。我 国数据中心产业正在由通用数据中心占主导,演变为多类型数据中心共同发展的新局面。
二、创新驱动持续,技术水平不断提升。作为算力服务中枢,数据中心既是数字经济底座,也是数字技术创 新的高地。早期数据中心建设,从基础设施的维度来看,数据中心是由风火水电构成的建筑设施。早期数据中心 建设主要参考建筑、电力、制冷、通信等行业的基建经验。未专门针对数据中心环境进行创新优化。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数据中心空调系统应用白皮书目录一引言 (5)1.1目的和范围 (5)1.2编制依据 (5)1.3编制原则 (6)二术语 (6)三数据中心分级 (8)3.1概述 (9)3.2 数据中心的分类和分级 (9)四:数据中心的环境要求 (10)4.1 数据中心的功能分区 (10)4.2 数据中心的温、湿度环境要求 (11)4.2.1 数据中心环境特点 (11)4.2.2 国标对数据中心环境的规定和要求 (12)4.3 数据中心的其它相关要求 (16)五: 数据中心的机柜和空调设备布局 (18)5.1 机柜散热 (19)5.1.1数据中心机柜 (19)5.1.2 机柜的布局 (21)5.2 机房空调及其布置 (23)5.2.1 机房空调概述 (23)5.2.2 机房空调送回风方式 (25)5.2.3 机房空调布局 (25)六:数据中心空调方案设计 (26)6.1 数据中心的制冷量需求确定 (26)6.2 数据中心的气流组织 (29)6.2.1 下送上回气流组织 (29)6.2.2 上送下(侧)回气流组织 (33)6.2.3 局部区域送回风方式 (36)6.3 空调系统的冷却方式选择 (37)6.4 空调设备的选择 (46)七: 数据中心中高热密度解决方案 (48)7.1 区域高热密度解决方案 (48)7.2 局部热点解决方式 (50)7.3高热密度封闭机柜 (52)7.4其它高热密度制冷方式 (54)八: 数据中心制冷系统发展趋势 (54)8.1数据中心发展趋势: (54)8.2 数据中心制冷系统发展趋势 (57)九机房环境评估和优化 (58)附件一:数据中心要求控制环境参数的原因 (62)附件二:机房专用空调机组 (70)图表1电子信息机房分类 (9)图表2 TIA942对机房的分类 (9)图表5 不同机房等级的环境要求 (13)图表6 ASHRAE对数据中心环境要求的变化 (14)图表7 服务器主板气流方向 (19)图表8 服务器机柜尺寸规格 (20)图表9 常见的机柜进出风方式 (20)图表10 在不同进出风温差时的风量需求 (21)图表11 中高热密度机房的冷热通道布局示意图 (22)图表12 空调设备制冷系统原理图 (24)图表13 空调单侧布置示意图 (25)图表14 空调双侧布置示意图 (26)图表15 空调靠近热源布置示意图 (26)图表16 下送上回气流组织 (30)图表17 地板下送风和机柜冷热通道布局 (31)图表18 地板下静压分布规律示意图 (32)图表19上送风风道下回气流组织 (33)图表20 风道整体布局示意图 (35)图表21上送风风帽送风下回气流组织 (36)图表22 局部区域送回风-吊顶式送回风 (36)图表23 局部区域送回风-水平气流送回风 (37)图表24 风冷式系统原理图 (38)图表25 乙二醇式系统原理图 (39)图表26 水冷式系统原理图 (40)图表27冷冻水式系统原理图 (42)图表28 风冷双冷源式系列原理图 (43)图表29 各冷却方式对比表 (45)图表30 高热密度区域封闭冷风通道空间应用 (49)图表31 高热密度区域封闭冷风通道空间气流分布 (49)图表32 高热密度区域通道气流对比 (50)图表33 机房顶部加制冷终端形式 (51)图表34 机柜间安装空调终端形式 (51)图表35 冷通道封闭的示例 (52)图表36 封闭式水冷机柜应用 (52)图表37 封闭式水冷机柜工作原理示意图 (53)图表38 CFD模拟示意图 (60)图表39 CFD模拟示意图 (61)图表39 数据中心各设备热密度发展趋势图 (62)图表41 同等计算能力下消耗的机柜、服务器数量、占地和耗电对比 (62)图表42 部分计算厂家、机构对环境的要求 (63)图表43 部分交换机厂家对环境的要求 (63)图表44 电池寿命与温度关系 (65)图表45 低温下影响电池放电容量 (66)图表46 Intel统计电脑故障原因分布 (67)图表47 静电损伤的阈值电压 (67)图表48 芯片被ESD击穿 (67)图表49 不同情况下产生的静电电压 (67)图表50 纽约地区通讯中心空气平均杂质浓度 (68)图表51 机房专用空调制冷系统原理简图 (70)图表52 舒适性空调在设计上与机房专用空调的差异 (73)《数据中心空调系统应用白皮书》一引言1.1目的和范围本白皮书介绍了数据中心环境要求、设备布局、空调系统设计、未来的发展趋势以及数据中心空调系统的评估和优化。
本白皮书可以用于指导数据中心空调系统的规划和设计。
1.2编制依据本白皮书依据国家相关法律、法规以及设计标准与行业规范为基础,结合数据中心建设、运行、维护中的实际情况,经过多位行业专家的共同努力编制。
主要参考的相法规、规范、标准有:GB-50174-2008 《电子信息系统机房设计规范》GB-50462 《电子信息机房施工及检验规范》GB/T 19413-2003 计算机和数据处理机房用单元式空气调节机GB 50019-2003 《采暖通风与空气调节设计规范》GB 50243-2002《通风与空调工程施工质量验收规范》GB 10080-2001 《空调用通风机安全要求》GB 50015-2003《建筑给水排水设计规范》GB/T 14295 空气过滤器GB50243-2003 通风与空调工程施工质量验收规范JB/T 4330 制冷和空调设备噪声的测定JB/T 8655 单元式空气调节机安全要求GB/T18430 蒸汽压缩循环冷水(热泵)机组Thermal Guidlines for Data Processing Environments 2008TIA942标准(Telecommunications Infrastructure Standard for DataCenters)中国电信[2005]658号IDC产品规范和741号文件中国移动公司对机房的环境控制指标要求GB/T 15395—1994《电子设备机柜通用技术条件》EIA-310-D Cabinets, Racks, Panels, and Associated Equipment 接线柜、支架、仪器板和辅助设备1.3编制原则1.考虑内容的适应性、覆盖性、全面性。
适应性:适应当前和未来一段时期数据中心的技术发展状况以及未来新技术、新产品的发展,有关数据和资料与新设备、新材料、新技术、新工艺的发展水平相适应;符合现行的国家标准、行业标准或规定。
覆盖性:应覆盖国内各种数据中心的空调系统工程设计、施工和检验,纳入成熟的、经过验证的应用方案、方法及设备等。
全面性:内容、体系完整。
2.以数据中心空调系统方案设计为中心。
侧重设计方案和原则、重要技术方案的确定、参数计算和确定、设备选型与布置等方面的内容。
同时避免内容冗杂,通过分类提供相关标准、规范、参考资料的索引,提供深入学习和研究的途径。
3.强化充实节能、安全、环保设计的相关内容。
二术语2.1 数据中心dataCenter数据中心通常是指在一个物理空间内实现信息的集中处理、存储、传输、交换、管理,而计算机设备、服务器设备、网络设备、存储设备等通常认为是网络核心机房的关键设备。
关键设备运行所需要的环境因素,如供电系统、制冷系统、机柜系统、消防系统、监控系统等通常被认为是关键物理基础设施。
2.2 主机房computer room主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间。
包括服务器机房、网络机房、存储机房等功能区域。
2.3 辅助区auxiliary room用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所,包括进线间、测试机房、监控中心、备件库、打印室、维修室等区域。
2.4 支持区support area支持并保障完成信息处理过程和必要的技术作业的场所,包括变配电室、柴油发电机房、UPS 室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。
2.5 行政管理区administrative area用于日常行政管理及客户对托管设备进行管理的场所,包括工作人员办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。
2.6 相对湿度relative humidity空气中实际含有的水蒸气量与同温同压下能容纳的水蒸气的最大量之比,用%表示。
2.7 焓enthalpy热力学中表示物质系统能量的一个状态函数,表示工质所含的全部热能,等于该工质的内能加上其体积与绝对压力的乘积。
常用符号H表示。
2.8 加湿量Humidification指单位时间内加入密闭空间、房间或区域的空气中的水分,叫加湿量。
单位:公斤/小时(kg/h)2.9 能效比(EER) energy efficiency ratio在额定工况和规定条件下,空调器进行制冷运行时,制冷量与制冷消耗功率之比。
2.10 性能系数(COP)coefficient of performance在相关标准规定的名义工况下,机组以同一单位表示的制冷(热)量除以总输入电功率得出的比值。
2.11 全年能效比(AEER)annual energy efficiency ratio机房空调进行全年制冷时从室内除去的热量总和与消耗的电量总和之比。
2.12 制冷量(制冷能力)total cooling capacity空调器在额定工况和规定条件下进行制冷运行时,单位时间内从密闭空间、房间或区域内除去的热量总和,单位:kW。
2.13 显热制冷量sensible cooling capacity在规定的制冷量实验条件下,空调机从机房或基站除去显热部分的热量,单位:kW。
2.14 制冷消耗功率refrigerating consumed power在规定的制冷量试验条件下,机房空调所消耗的总功率,单位为瓦(W)。
2.15 显热比sensible heat ratio显热制冷量与总制冷量的比值,用等于1或者小于1的小数表示。
2.16 送风量indoor discharge air-flow空调器用于室内、室外空气进行交换的通风门和排风门(如果有)完全关闭,并在额定制冷运行条件下,单位时间内向密闭空间、房间或区域送入的风量,单位:m3/h。
2.17 冷风比(cooling-air ratio)在规定的制冷量实验条件下,空调机的总制冷量与每小时送风量之比,单位为W/(m3·h-1)2.18 机外静压机组风机出口处与回风口处的静压差,单位为Pa。
2.19 机房专用空调机(air-conditioning unit dedicated used intelecommunication equipment room)机房专用空调是根据通信设备对机房温湿度要求设计的具有高可靠性,高显热比等特点、并具有能自动调节空调参数及进行参数检测、故障报警显示、停电自启动等智能控制功能的空气处理装置。
