高速公路机电工程施工设计完整版

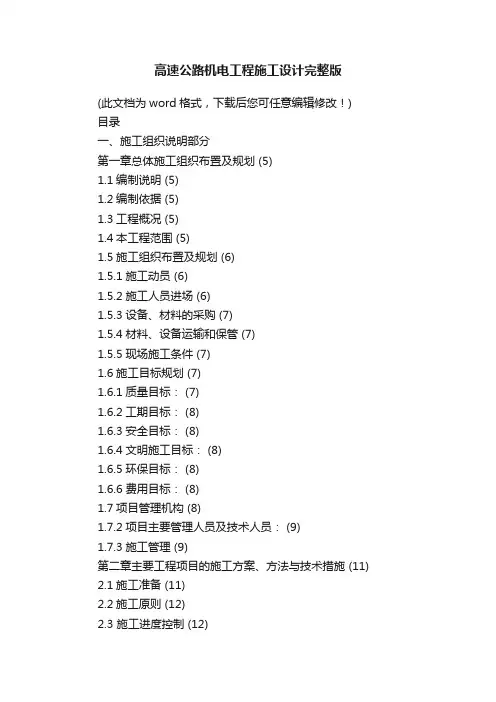

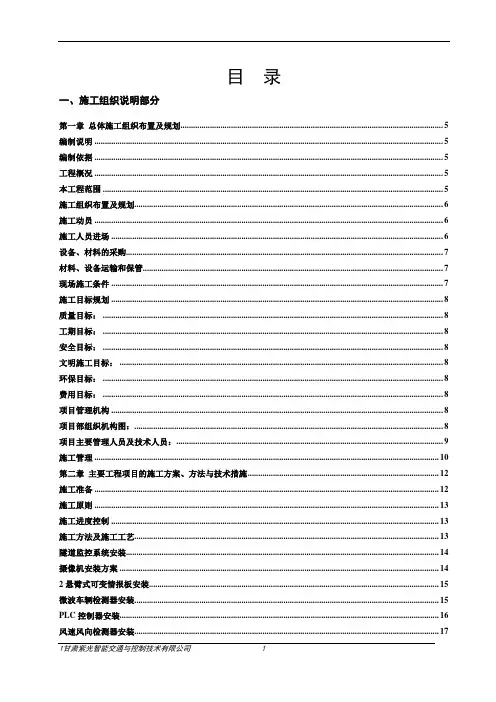

(此文档为word格式，下载后您可任意编辑修改！)目录一、施工组织说明部分第一章总体施工组织布置及规划 (5)1.1编制说明 (5)1.2编制依据 (5)1.3工程概况 (5)1.4本工程范围 (5)1.5施工组织布置及规划 (6)1.5.1施工动员 (6)1.5.2施工人员进场 (6)1.5.3设备、材料的采购 (7)1.5.4材料、设备运输和保管 (7)1.5.5现场施工条件 (7)1.6施工目标规划 (7)1.6.1质量目标： (7)1.6.2工期目标： (8)1.6.3安全目标： (8)1.6.4文明施工目标： (8)1.6.5环保目标： (8)1.6.6费用目标： (8)1.7项目管理机构 (8)1.7.2项目主要管理人员及技术人员： (9)1.7.3施工管理 (9)第二章主要工程项目的施工方案、方法与技术措施 (11)2.1施工准备 (11)2.2施工原则 (12)2.3 施工进度控制 (12)2.4施工方法及施工工艺 (12)2.4.1隧道监控系统安装 (12)2.4.1.1摄像机安装方案 (12)2.4.1. 2悬臂式可变情报板安装 (13)2.4.1.3微波车辆检测器安装 (14)2.4.1.4 PLC控制器安装 (15)2.4.1.5风速风向检测器安装 (15)2.4.1.6、COVI检测器安装 (16)2.4.1.7光亮度检测仪安装 (16)2.4.1.8火灾报警设施安装 (17)2.4.1.9有线广播系统安装 (18)2.4.2隧道通风系统安装 (19)2.4.3供配电系统设备安装 (20)2.4.3.1箱式变电站安装 (20)2.4.3.2变压器安装 (21)2.4.3.3柴油发电机安装 (23)2.4.3.4高、低压配电柜安装 (23)2.4.3.6电力电缆敷设与接续 (25)2.4.4隧道照明系统设备安装 (27)2.4.4.1电缆桥架安装 (27)2.4.4.2灯具安装： (29)2.4.4.3照明配电箱安装 (29)2.4.4.4引道路灯安装： (30)2.4.4.5、电力管道安装： (32)第三章工期保证体系及保证措施 (33)3.1工期保证体系 (33)3.2工期保证措施 (33)3.2.1影响工程施工进度的因素 (33)3.2.2工期的组织保障措施 (33)3.2.3工期的技术保障措施 (34)3.2.4特殊情况下的赶工措施 (34)第四章工程质量管理体系及保证措施 (35)4.1工程质量管理体系 (35)4.2确保工程质量的措施 (35)4.2.1采购质量控制 (35)4.2.2施工过程质量控制 (35)4.2.3建立纠正和预防措施 (36)4.2.4质量控制环节 (36)第五章安全生产管理体系及保证措施 (40)5.1安全生产管理体系 (40)5.2.1人员、施工安全保证措施 (41)5.2.2设备设施照管安全保证措施 (41)5.2.3安全监督检查制度 (42)第六章环境保护、水土保持保证体系及保证措施 (43)6.1环境保护、水土保持保证体系 (43)6.2环境保护、水土保持措施 (43)第七章文明施工、保通保证体系及保证措施 (45)7.1文明施工体系及保证措施 (45)7.2 文明施工的指导思想 (45)7.3 施工现场文明施工管理 (45)7.4 办公驻地管理 (46)7.5 职工文明准则 (46)7.6 减少扰民、降低环境污染和噪音 (46)7.7 考核与奖惩 (47)第八章项目风险预测与防范、事故应急预案 (48)8.1项目风险预测 (48)8.2项目风险的防范措施 (48)8.2.1防火安全应急预案 (48)8.2.2雷击防范应急预案 (50)8.2.3触电事故应急预案 (51)8.2.4电焊伤害事故应急预案 (51)第九章其他应说明的事项 (53)9.1工程界面协调 (53)9.3验收 (53)9.4管理操作培训 (53)9.5 竣工文件 (54)9.6缺陷责任期服务 (54)9.7 服务响应时间 (54)9.8 技术培训 (54)9.8 技术支持措施 (55)9.9 廉政监督和工程资金监管措施 (55)9.9.1廉政监督 (56)9.9.2工程资金监管措施 (56)二、附表部分 (57)附表一施工总体计划表 (57)附表二分项工程进度率计划（斜率图） (58)附表三工程管理曲线 (59)附表四分项工程生产率和施工周期表 (60)附表五施工总平面图 (61)附表六劳动力计划表 (62)附表七临时用地计划表 (63)附表八外供电力需求计划表 (64)附表九合同用款估算表 (65)第一章总体施工组织布置及规划1.1编制说明本承包人依据武罐高速公路机电工程WGJD7合同段的特点，组织项目人员认真阅读招、投标文件，详细勘察隧道的现场情况，结合同类工程的施工经验，依据本合同段规定的工期要求，编制了本合同段的施工组织设计文件，本施工组织初步设计在得到业主和监理处批准后实施。

1.2编制依据1、本项目招投标文件、技术规范及补遗书；2、联合设计答疑和现场施工调查的结果；3、国家现行的施工规范、技术标准和验收规范；4、我公司的技术力量，机械装备和人力资源情况以及我公司的施工管理制度；5、我公司有关质量、安全、文明施工的规定。

1.3工程概况武都至罐子沟高速公路是“国家高速公路网”南北纵向线——兰州至海口高速公路在甘肃省的重要组成路段，是国家南北纵向公路的主要通道，武罐高速公路起点位于武都区两水镇西坪，终点位于甘川交界的罐子沟，与四川规划的川甘高速公路相接。

➢武罐高速公路线路全长130.9077公里，设计行车速度80Km，无异常情况。

➢变压器应进行3~5次全压冲击合闸，并无异常情况，励磁涌流不应引起保护装置误动作。

➢变压器试运行要注意冲击电流、空载电流、一、二次电压、温度。

并做好详细记录。

➢变压器空载运行24小时，无异常情况，方可投入负荷运行。

(7)验收➢变压器开始带电起，24H后无异常情况，应办理验收手续。

➢验收时应移交下列资料和文件：➢产品说明书、试验报告单、合格证及安装图纸等技术文件。

➢安装检查及调整记录2.4.3.3柴油发电机安装一、施工准备➢首先对柴油发电机组的基础进行外观检查：➢柴油发电机组的基础不得有裂纹、蜂窝、空洞、露筋等缺陷。

➢按施工图纸要求对基础尺寸和位置进行复测，其允许偏差应符合要求：纵横中心线位置允许偏差为±20mm；基础标高偏差在0～20mm；基础平面外型尺寸允许偏差为±20mm。

➢基础复查合格后，即可进行设备的安装。

二、安装工艺➢按照图纸的要求进行柴油发电机组的安装，地脚螺栓固定的机组经初平、螺栓孔灌浆、精平、紧固地脚螺栓、二次灌浆等机械安装程序；安放式的机组将底部垫平，垫实。

➢冷却装置、烟气排放管、消音器等设施安装图纸要求进行安装。

➢配电盘控制柜接线接线正确，试机油路正常，经检查合格后，方可进行空载试运行。

➢发电机空载试运行和试验调整合格，才能负荷试运行。

在规定时间内，连续无故障负荷试运行合格，才能投入备用状态。

2.4.3.4高、低压配电柜安装一、施工准备➢及时跟踪检查房建工程中的预留管沟、设备基础，预埋槽钢进行核查，符合图纸要求时才可进行安装。

➢高、低压配电柜的安装须在变电所室内装饰和地坪铺筑完成之后进行；➢主要机具：吊车、吊链、道木、钢丝绳、滚杠、电焊机、扳手、钢卷尺，钢板尺，水平尺，线坠，摇表，万用表等。

二、安装工艺➢按照施工图纸核对高低压柜是否符合设计图纸要求，资料是否齐全。

➢高低压柜外观检查无损伤及变形，内容元器件有无掉落松动等。

➢高低压柜采用汽车吊吊装，人工辅助搬运，注意防止柜体结构变形或元件掉落。

➢在变电所室内就位用道木、钢管搭设临时轨道，用撬杠或吊链移动到电缆沟预埋槽钢上。

➢高低压柜安装按高低压柜布置图顺序安装，且注意安装方向，以免调换困难。

➢高、低压柜安装就位牢固，连接紧密，并与地面垂直，柜体间误差接缝小于2mm；➢安装后的柜体盘面油漆完好，回路名称及部件标号齐全正确，柜内外清洁，可靠接地。

➢柜体安装后，根据图纸核对柜内元器件，进出线及母线进行检查，保证相色标示正确，相序一致，原件连接牢固。

➢按厂家提供的接线图进行回路检查，无误后进行进线、出线电缆进行连接。

➢检查测定绝缘电阻和接地电阻，绝缘电阻满足电气规范要求，接地电阻小于1Ω。

➢通电调试。

2.4.3.5 EPS安装一、安装准备：➢检查EPS安装位置是否符合图纸要求，符合要求后，方可安装。

➢打开包装取出EPS时，检查EPS在运输过程中有没有受损，开启正门，同时检查清楚所有的开关是否断开，保修卡，说明书，钥匙是否齐全。

二、安装工艺➢断开EPS开关，采用人力搬运将EPS安装就位，EPS柜体较重，安装是注意配合。

➢组装电池箱的机壳，安装电池，电池连接正确。

➢输入、输出电缆和电池连线连接正确并接触良好。

➢安装后检查，电池间的连接极性是否正确，牢固可靠。

➢EPS的输入端电压、频率、相序要与EPS的旁路电压、频率、相序一致。

➢柜体的接地良好，接地电阻小于1欧姆，导线连接采用软电缆进行可靠连接，连接后不得使装置受力，并满足规范要求。

➢开启电池柜开关，打开EPS主机，通过蓄电池进行设备测试。

➢接通市电，开始调试。

2.4.3.6电力电缆敷设与接续一、施工准备➢敷设前，应对电缆进行外观检查及绝缘电阻测试。

lKV以下电缆用高阻计(摇表)测试，满足电气规范要求。

➢电缆敷设前的检查：电缆槽、电缆管是否已施工完成，形成通路；对容易损坏电缆的部位的保护装置是否施工完毕；电缆槽、配管接地是否完成等。

➢电缆不得有扭绞、损伤及渗漏油现象。

二、施工工艺➢电缆敷设时，在电缆终端头与接头附近可留有备用长度。

接头处预留1.5米，终端头处预留5米的余量，可根据现场实际情况进行调整。

➢电缆的弯曲半径不应小于10倍电缆外径。

➢电缆敷设时，电缆盘架设位置应适当，电缆盘支架安放平稳。

电缆应从盘的上端引出，应避免电缆在支架上及地面摩擦拖拉，➢不同电压等级的电缆不能混放在同一电缆槽内。

敷设电缆时，应尽量先敷设大截面及长度较长的电缆。

➢电缆敷设时，敷设一根、排列一根，并在适当部位进行绑扎，避免混乱。

在敷设垂直上下电缆时，应每隔1.5∽2m进行绑扎，防止电缆在弯曲处集中受力，造成损伤（见下图）。

➢电缆在引入电气设备盘（箱）及接线符合下列要求：A：电缆敷设引入盘（箱）后，首先进行整理，与接线表进行核对，检查该表是否与电缆敷设表中的编号、电缆型号、规格是否相符，接线表与设备端子号是否相符；按电缆先后接线顺序绑扎固定，避免交叉。

电缆标签张贴位置统一。

B：电缆芯线与端子连接，是接线工序的关键。

使用刀具剥除电缆外护套时不得损伤芯线绝缘层；控制电缆芯线应使用剥线钳，钳口的大小应与芯线截面相吻合。
