精排版《化工原理》讲稿(全)
第一单元动量传递绪论一、化工过程产品2.引出单元操作的概念（化工过程由若干单元操作和反应过程串联而成）。
二、单元操作1.单元操作概念：化工生产中，设备相似、原理相近、基本过程相同的生产过程称为单元操作。
2.单元操作分类：三传一反——P2表0-1(1)动量传递（传动）：流体输送、沉降、过滤等——密度ρ、黏度μ。
(2)热量传递（传热）：热交换、蒸发等——温度t、热导率λ。
(3)质量传递（传质）：蒸馏、吸收、干燥等——相对挥发度α、溶解度x。
3.单元操作特点：(1)物理性操作；(2)共有性操作。
三、基本概念1.物料衡算（质量守恒）2.能量衡算（能量守恒）3.过程极限（平衡状态）——溶解，饱和；传热，温度相等。
4.过程速率（变化快慢）——过程速率=推动力/阻力第一讲流体静力学流体：气体和液体的总称（不可压缩流体、可压缩流体）。
一、主要物理量1.密度（物理性质，温度和压力的函数，可查表获得）ρ=m/V kg/m3定义式理想气体：ρ=m/V=nM/V=pM/RT（pV=nRT 符号说明：R=8.314，T=t+273）相对密度：物质密度与水的密度之比（4℃）。
常用密度：水（20℃）—998kg/m3；水银（20℃）—13.6×103 kg/m32.压力p=P/A Pa 定义式绝对压力：压力的真实值。
表压：表压=绝对压力－大气压力（压力表测得值，真实压力比大气压大的部分）真空度：真空度=大气压力－绝对压力（真空表测得值，真实压力比大气压小的部分）表压=－真空度真空度最大值=大气压常用压力：1atm≈0.1MPa=1.013bar=1.033工程大气压=10.33mH2O=760mmHg例题1-1。
二、流体静力学1.静力学基本方程的推导设：敞口容器内盛有密度为ρ的静止流体，取任意一个垂直流体液柱，上下底面积均为A m 2。
a .作用在液柱上端面上的总压力P 1 P 1= p 1 Ab .作用在液柱下端面上的总压力P 2 P 2= p 2 Ac .作用于整个液柱的重力G G =ρg A (z 1－z 2)液柱静止，垂直方向上的三个作用力的合力为零，即 ：p 1 A + ρg A (z 1－z 2)－p 2 A = 0 令： h = (z 1－z 2) 整理得：p 2 = p 1 + ρg h若将液柱上端取在液面，并设液面上方的压强为p 0, 则： p = p 0 + ρg h上式均称为流体静力学基本方程式：静止流体内部某一点的压强等于作用在其上方的压强加上液柱的重力压强。
化工原理第二章讲稿
3）按离心泵的不同用途 输送清水和物性与水相近、无腐蚀性且杂质很 水泵 少的液体的泵, （B型） 耐腐蚀泵 接触液体的部件（叶轮、泵体）用耐腐蚀材料制 成。要求：结构简单、零件容易更换、维修方便 、密封可靠、用于耐腐蚀泵的材料有：铸铁、高
硅铁、各种合金钢、塑料、玻璃等。（F型）
油泵 输送石油产品的泵 ，要求密封完善。（Y 型） 输送含有固体颗粒的悬浮液、稠厚的浆液等的泵 ，又细分为污水泵、砂泵、泥浆泵等 。要求不易 堵塞、易拆卸、耐磨、在构造上是叶轮流道宽、
㈢、离心泵性能的改变
1、液体性质的影响
1）液体密度的影响
离心泵的流量与液体密度无关。 离心泵的压头与液体的密度无关 H～qV曲线不因输送的液体的密度不同而变 。 泵的效率η不随输送液体的密度而变。
Pa qV H g /
离心泵的轴功率与输送液体密度有关 。
2）粘度的影响 当输送的液体粘度大于常温清水的粘度时， •泵的压头减小 •泵的流量减小 •泵的效率下降 •泵的轴功率增大 •泵的特性曲线发生改变，选泵时应根据原特性曲线进行修正 当液体的运动粘度小于20cst（厘池）时，如汽油、柴油、煤 油等粘度的影响可不进行修正。
1、气蚀现象
气蚀产生的条件 叶片入口附近K
处的压强PK等于
或小于输送温度
下液体的饱和蒸
气压
气蚀产生的后果：
• 气蚀发生时产生噪音和震动，叶轮局部在巨大冲击的反 复作用下，表面出现斑痕及裂纹，甚至呈海棉状逐渐脱落 • 液体流量明显下降，同时压头、效率也大幅度降低，严 重时会输不出液体。
2、离心泵的允许吸上高度
离心泵启动时，应关闭出口阀，使启动电流最小，以保
护电机。
3）η～qV曲线：表示泵的效率与流量的关系，随着流量的 增大，泵的效率将上升并达到一个最大值，以后流量再增 大，效率便下降。
化工原理实验讲义（应化）
化⼯原理实验讲义（应化）实验⼀雷诺实验⼀、⽬的与要求1、通过实验了解圆管内流体流动情况，建⽴流型概念。
2、通过流量的测定、雷诺数的计算和圆管内流线的特征，判断流体的流动型态，并测定临界雷诺数。
3、测定流体在圆形直管中层流、湍流的速度分布图。
⼆、实验原理流体作稳态流动时，其流动型态基本分为滞流（层流）、湍流两种，这两种流型的过渡状态称为过渡流。
流体流动的型态与流体的密度、粘度及流道的直径有关。
这可⽤雷诺准数来判断，⼀般为：Re≤2000为滞流Re≥4000为湍流2000三、实验主要仪器及主要技术数据实验主要仪器：雷诺仪、秒表、量筒实验主要数据：实验管道有效长度L=600mm外径d =30mm内径d i=26mm四、实验⽅法1、准备⼯作（1）向墨⽔储瓶中加⼊适量的⽤⽔稀释过的墨⽔。
（2）调整墨⽔细管出⼝的位置，使它位于实验管道的中⼼线上。
（3）轻轻打开墨⽔流量调节夹，使墨⽔从墨⽔咀流出，排出墨⽔管内空⽓，关闭调节夹。
2、雷诺实验过程（1）关闭流量出⼝调节阀，打开储⽔槽进⽔阀，使⾃来⽔充满⽔槽，并使槽内溢流堰具有⼀定的溢流量。
（2）轻轻打开管道出⽔阀门，使流体缓慢流过实验管道，排出管内⽓体。
（3）调节储⽔槽下部的出⽔阀开度，调节储⽔槽液位，使其保持恒定。
（4）缓慢地适当打开墨⽔流量调节夹，墨⽔⾃墨⽔咀流出，待墨线稳定后，即可看出当前⽔流量下实验管道中墨⽔的流线。
根据流线判断流型，并⽤秒表、量筒测定流体流量。
（5）适当的增⼤管道出⽔阀开度，通过调节储⽔槽下部的出⽔阀和进⽔阀控制储⽔槽液位，并维持⼀定的⽔槽溢流板溢流量。
适当调整墨⽔流量，使墨线清晰，稳定后，测定较⼤流量下实验管内的流动状况。
如此反复，可测得⼀系列不同流量下的流型，并判断临界流型。
3、速度分布图的测定与上述雷诺数测定相似，通过流量调节及墨线线形的判断，分别判定流型为层流、湍流时对应的管道出⽔阀的开度范围。
⾸先使储⽔槽液位恒定（此时，可通过调节储⽔槽的进⼝阀和出⼝阀使液位稳定），瞬时开关墨⽔流量调节夹，在墨⽔咀出⼝处形成⼀个墨团，观察墨团端⾯特征，打开管道出⽔阀（使出⽔阀开度在所测定流型的开度范围），观察墨团端⾯随流体流动时的变化，记下管道末端墨团端⾯的形态后，通过调节储⽔槽的进⼝阀和出⼝阀调节储槽液位，使其恒定。

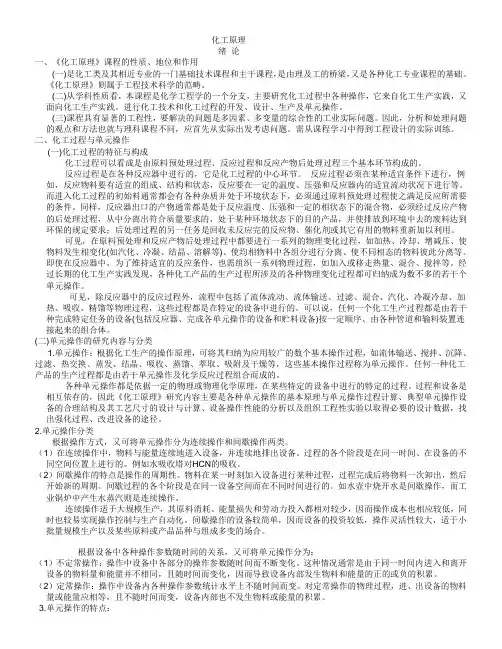

化工原理讲义
化工原理绪论一、《化工原理》课程的性质、地位和作用(一)是化工类及其相近专业的一门基础技术课程和主干课程，是由理及工的桥梁，又是各种化工专业课程的基础。
《化工原理》则属于工程技术科学的范畴。
(二)从学科性质看，本课程是化学工程学的一个分支，主要研究化工过程中各种操作，它来自化工生产实践，又面向化工生产实践。
进行化工技术和化工过程的开发、设计、生产及单元操作。
(三)课程具有显著的工程性，要解决的问题是多因素、多变量的综合性的工业实际问题。
因此，分析和处理问题的观点和方法也就与理科课程不同，应首先从实际出发考虑问题。
需从课程学习中得到工程设计的实际训练。
二、化工过程与单元操作(一)化工过程的特征与构成化工过程可以看成是由原料预处理过程、反应过程和反应产物后处理过程三个基本环节构成的。
反应过程是在各种反应器中进行的，它是化工过程的中心环节。
反应过程必须在某种适宜条件下进行，例如，反应物料要有适宜的组成、结构和状态，反应要在一定的温度、压强和反应器内的适宜流动状况下进行等。
而进入化工过程的初始料通常都会有各种杂质并处于环境状态下，必须通过原料预处理过程使之满足反应所需要的条件。
同样，反应器出口的产物通常都是处于反应温度、压强和一定的相状态下的混合物，必须经过反应产物的后处理过程，从中分离出符合质量要求的、处于某种环境状态下的目的产品，并使排放到环境中去的废料达到环保的规定要求；后处理过程的另一任务是回收未反应完的反应物、催化剂或其它有用的物料重新加以利用。
可见，在原料预处理和反应产物后处理过程中都要进行一系列的物理变化过程，如加热、冷却、增减压、使物料发生相变化(如汽化、冷凝、结晶、溶解等)、使均相物料中各组分进行分离、使不同相态的物料彼此分离等。
即使在反应器中，为了维持适宜的反应条件，也需组织一系列物理过程，如加入或移走热量、混合、搅拌等。
经过长期的化工生产实践发现，各种化工产品的生产过程所涉及的各种物理变化过程都可归纳成为数不多的若干个单元操作。
