空调器运行时出现高压保护的解决方法

空调器运行时出现高压保护的解决方法

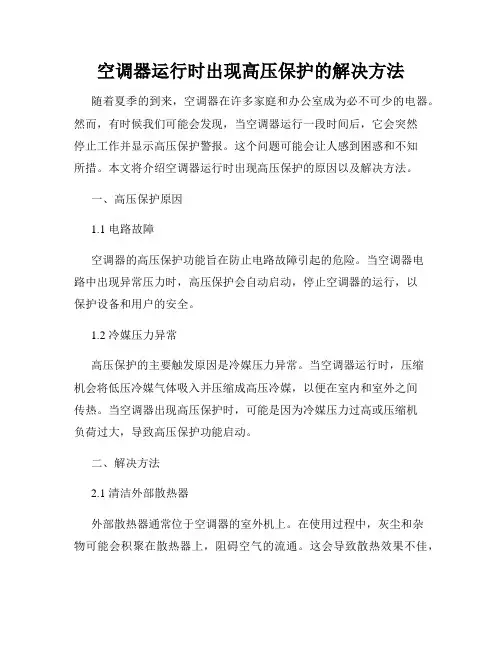

空调器运行时出现高压保护的解决方法随着夏季的到来,空调器在许多家庭和办公室成为必不可少的电器。

然而,有时候我们可能会发现,当空调器运行一段时间后,它会突然停止工作并显示高压保护警报。

这个问题可能会让人感到困惑和不知所措。

本文将介绍空调器运行时出现高压保护的原因以及解决方法。

一、高压保护原因1.1 电路故障空调器的高压保护功能旨在防止电路故障引起的危险。

当空调器电路中出现异常压力时,高压保护会自动启动,停止空调器的运行,以保护设备和用户的安全。

1.2 冷媒压力异常高压保护的主要触发原因是冷媒压力异常。

当空调器运行时,压缩机会将低压冷媒气体吸入并压缩成高压冷媒,以便在室内和室外之间传热。

当空调器出现高压保护时,可能是因为冷媒压力过高或压缩机负荷过大,导致高压保护功能启动。

二、解决方法2.1 清洁外部散热器外部散热器通常位于空调器的室外机上。

在使用过程中,灰尘和杂物可能会积聚在散热器上,阻碍空气的流通。

这会导致散热效果不佳,冷媒温度升高,从而触发高压保护。

因此,定期清洁散热器是解决高压保护问题的第一步。

2.2 清洁过滤网空调器内部的过滤网通常用来过滤灰尘和污垢,确保空气质量和设备正常运行。

如果过滤网长期不进行清洁,灰尘积聚会阻碍空气流通,造成冷媒温度过高,导致高压保护。

因此,定期清洁过滤网可以有效地避免高压保护问题。

2.3 检查室内外机连接管道空调器的室内和室外机之间通过连接管道传递冷媒。

如果连接管道存在泄露或者堵塞,就会影响冷媒的正常流动,导致高压保护的出现。

因此,定期检查管道,确保连接正常,是解决高压保护的关键。

2.4 空调器维修和添加冷媒如果上述措施都不能解决高压保护问题,那么可能需要进行空调器的维修。

专业人员可以检查设备的各个部件,确定是否有故障部件需要更换。

另外,如果冷媒不足,也会导致高压保护的触发。

这时,需要通过添加正确的冷媒来恢复正常运行。

结论空调器运行时出现高压保护是为了保护设备和用户的安全。

几种高压直流线路保护浅析

几种高压直流线路保护浅析

几种高压直流线路保护浅析摘要:本文对高压直流输电线路的几种基本线路保护进行了介绍,对保护原理进行了简要分析。

关键词:直流线路保护、纵差保护、行波保护、突变量和欠压保护。

0引言高压直流输电近年在我国得到了飞速发展,直流线路保护是高压直流线路稳定运行的重要保障,线路保护的正确动作以及动作后再启动程序的正确执行关系到直流系统的稳定运行。

1 直流线路保护介绍1.1 直流线路行波保护(1)行波保护:根据波理论,电压和电流都可以看作以接近于光速向两个方向传播的行波。

当接地故障发生时,电压的突然下降会在线路中造成很大的能量释放,这些能量以波的形式进行传播,所以如果能检测到波的变化,就能检测到故障。

当接地故障发生后,一部分故障电流在线路中传播,一部分故障电流进入大地,所以引入了极波和地波的概念:Wpm=IDL×Zpm-UDL Wgm=IDN×Zgm-UDN 程序通过周期性的比较极波来判断是否发生了接地故障。

如果在某点检测到当时的极波与前两个周期的极波的差值超过了门槛值,然后就以一定的延时再进行三次比较,如果这三次的差值也超过了门槛值,就认为检测到了接地故障。

通过检测地波是增加还是减少,来区分是本极故障还是另一级故障。

(2)ABB行波保护判据基本原理当直流线路上发生对地短路故障时,会从故障点产生向线路两端传播故障行波,两端换流站通过检测极波b(t)=ID·γ-UD(式中:γ为直流线路的极波阻抗,ID和UD分别为整流侧直流电流和直流电压)的变化,即可检知直流线路故障,构成直流线路快速保护;另一方面,故障时两个接地极母线上的过电压吸收电容器上会分别产生一个冲击电流,利用该冲击电流以及两极直流电压的变化即可构成所谓地模波,根据地模波的极性就能正确判断出故障极。

1.2线路差动保护原理图1在图1的系统图中,设两侧保护的电流IM、IN以母线流向被保护的线路方向规定为其正方向。

以两侧电流的相量和作为继电器的动作电流Id,Id=│I&M+ I&N│,该电流有时也称做差动电流。

高压线防护施工方案(3篇)

高压线防护施工方案(3篇)

第1篇一、工程概况随着我国经济的快速发展,电力需求日益增长,高压输电线路在电力输送中发挥着至关重要的作用。

然而,高压输电线路沿线环境复杂,易受外力破坏,如树木生长、施工活动、交通事故等,导致线路故障频发,影响电力系统的稳定运行。

为确保高压线路的安全稳定运行,提高电力输送效率,特制定本高压线防护施工方案。

二、施工目的1. 降低高压线路故障率,提高电力输送效率。

2. 确保高压线路及其周边环境的安全。

3. 遵循相关法规和标准,保障施工人员的人身安全。

三、施工范围本次高压线防护施工范围包括:高压线路沿线100米范围内的树木砍伐、清理;高压线路基础加固;防护网架设;警示标志设置;施工人员安全教育及培训等。

四、施工方法及措施1. 树木砍伐与清理- 前期调查:对高压线路沿线进行实地勘察,了解线路走向、周边环境、树木分布等情况。

- 砍伐方案:根据树木种类、生长情况、距离线路的距离等因素,制定合理的砍伐方案。

- 砍伐作业:采用机械或人工方式进行树木砍伐,确保砍伐过程中不损坏高压线路及设备。

- 清理作业:砍伐后的树木残枝、树根等清理干净,避免影响线路运行。

2. 高压线路基础加固- 检查评估:对高压线路基础进行检查评估,确定加固部位和加固方案。

- 加固材料:选用合格的高压线路基础加固材料,如钢筋、水泥等。

- 加固施工:按照设计要求进行高压线路基础加固,确保加固效果。

3. 防护网架设- 防护网类型:根据高压线路的特点和周边环境,选择合适的防护网类型,如铁丝网、隔离网等。

- 架设方案:制定详细的防护网架设方案,包括网片规格、安装高度、固定方式等。

- 架设施工:按照方案进行防护网架设,确保防护网牢固、安全。

4. 警示标志设置- 警示标志类型:根据高压线路的特点和周边环境,选择合适的警示标志类型,如警示牌、警示灯等。

- 设置位置:在高压线路沿线设置警示标志,确保警示标志醒目、易见。

- 标志内容:警示标志内容应包括高压线路电压等级、警示内容、联系电话等。

高压线防护施工方案完整版

高压线防护施工方案完整版

高压线防护施工方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]高压变压器抬架外围防护施工方案1、《施工现场临时用电安全技术规范》(JGJ46-2005)2、2、《建筑施工安全检查标准》(JGJ59-2011)3、3、《建筑变形测量规范》(JGJ8-2007)4、5、4、《建筑施工脚手架实用手册》6、6、本公司有关安全生产的管理规定;7、二、工程概况8、本工程为B地块。

19#楼西南角,在本栋楼的塔吊安装和使用过程有安全隐患,本栋楼塔吊大臂56m,变压器距塔吊基座48.6m,为了工程施工安全为以高变压器搭设外围棚保护。

9、1、本工程南北方向有高压线,埋地敷设场地敷设高西南向高压线高建筑物最近距离为13米宽,中间隔有一条4米宽道路。

<施工现场临时用电安全技术规范》(JGJ46-2005)第一部分高压线防护要求如下:在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距高。

最小安全操作距离应不小于4~6m。

第3.14规定,旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2m。

由于现场南向高压线在塔吊的塔臂回转半径均覆盖范围内,达不到<施工现场临时用电安全技术规范》第3.1.2条和第3.14条规定的最小距离,<建筑施工高处作业安全技术规范》第525条之规定。

为确保正常供电和施工人员的人身安全,必须采取切实可行的防护措施,编制专项防护方案。

10、2方案的可行性研究及建议根据本工程施工现场实际情况,项目部经与相关参建单位,一致决定对高压线路进行高压线路变压器木方加板脚手架防护架隔高措施,并悬挂醒目的警告标志。

为确保正常供电和施工人员的人身安全,必须采取切实可行的防护措施,编制专项防护方案。

11、三、防护架子搭、拆操作重、难点分析12、3.1操作重点13、由于高压线防护架子搭设长达4.2M、宽3.4m,高1.85m的砖砌底座配装一扇方钢焊接的检修门,而该高压线路不应在搭设期间保持断电,所人确保在绝对安全的情况下进行搭设防护架子的安全施工,是本方案操作实施的安全重点。

高压综保过流一段和二段保护范围-概述说明以及解释

高压综保过流一段和二段保护范围-概述说明以及解释

高压综保过流一段和二段保护范围-概述说明以及解释1.引言1.1 概述在这篇文章中,我们将讨论高压综保过流一段和二段保护范围的问题。

过流保护是电力系统中一项重要的保护措施,其作用是在电流超过特定阈值时迅速切断故障电路,以避免电力设备的损坏和事故的发生。

高压综保过流一段和二段保护是在高压电网中常见的两个保护段,它们存在于电力系统的不同层次。

一段保护常常位于离电源较近的位置,其主要目的是快速保护电源侧的设备,如发电机和变压器,以防止故障扩大。

二段保护位于离负荷较近的位置,其主要任务是保护负荷侧的设备,如电缆和变电站。

相比于一段保护,二段保护的动作时间会相对较长,以便给一段保护充分的时间来动作切除故障。

本文将从背景介绍和保护范围解析两个方面来详细探讨高压综保过流一段和二段保护的范围。

通过对各个保护段的介绍和分析,我们可以更好地理解这两个保护段的作用和特点,为高压电网的运行和维护提供一定的指导和参考。

总之,本文旨在深入研究和探讨高压综保过流一段和二段保护范围的问题,为电力系统的安全稳定运行提供有力的支持。

让我们开始吧。

1.2文章结构文章结构部分的内容可以包括对整篇文章的基本框架进行概述,说明各个章节的内容和目的。

以下是一个可能的编写内容示例:"1.2 文章结构本文将围绕高压综保过流保护的一段和二段保护范围展开详细讨论。

文章分为引言、正文和结论三个主要部分。

引言部分介绍了本文的概述,包括对高压综保过流保护的背景和重要性进行简要介绍。

同时,本部分还介绍了整篇文章的结构和目的。

正文部分是本文的核心,主要包括高压综保过流一段和二段保护范围的详细解析。

首先,在2.1节中,我们将对一段保护范围进行背景介绍,并对其进行详细解析。

我们将讨论一段保护范围的定义、作用以及相关的技术细节。

接着,在2.2节中,我们将同样对二段保护范围进行背景介绍,并进行详细解析。

在这一部分,我们将探讨二段保护范围的定义、适用条件和可能的影响因素。

高压电力输送线设施的输电线路过电压保护

高压电力输送线设施的输电线路过电压保护

高压电力输送线设施的输电线路过电压保护高压电力输送线是将电能从发电厂输送到各个用电地点的重要组成部分。

然而,在输电线路运行过程中,可能会出现过电压的问题,这可能导致设备损坏、功率损耗甚至设备故障。

因此,对于高压电力输送线设施的输电线路过电压保护至关重要。

过电压是指电压超出设备或线路设计额定值的电压。

过电压的主要原因包括雷击、工频过电压、绝缘故障和电力系统突然负荷变化等。

这些因素都可能导致输电线路中的电压突然升高,超出设备的耐受范围。

为了保护高压电力输送线设施的输电线路免受过电压的影响,可以采取以下几种措施:1. 预防雷击过电压:在输电线路的设计和建设中,可以采用避雷装置和避雷模块来吸收或分散雷电冲击,从而防止雷击过电压对输电线路造成损害。

避雷器能够在雷电过电压出现时提供低阻抗路径,将过电压分流至地。

2. 控制工频过电压:在电力系统中,由于负载突变、停电后重新供电、串联电容器的切除等因素,可能会产生瞬态过电压。

为了控制这些过电压,可以采用悬垂线、导线附加挂点和线路电抗补偿等方法,以减少或消除瞬态过电压。

3. 检测和修复绝缘故障:绝缘故障是导致输电线路过电压的常见原因之一。

为了及时发现并修复绝缘故障,可以使用绝缘监测系统来对输电线路进行实时监测,以便在故障出现时及时采取措施。

此外,定期进行绝缘测试和维护也是保护输电线路的重要手段。

4. 调整电力系统负荷:电力系统负荷的突然变化可能引起过电压。

通过合理调度和管理电力系统负荷,控制负荷突变的发生,可以减少过电压的产生。

5. 安装过电压保护设备:过电压保护设备是保护输电线路免受过电压损害的最后一道防线。

常见的过电压保护设备包括避雷器、放电棒、电压互感器、电力电容器和电力熔断器等。

这些设备通过分流或引导过电压,保护设备和线路免受损坏。

综上所述,对于高压电力输送线设施的输电线路过电压保护至关重要。

通过预防雷击过电压、控制工频过电压、检测和修复绝缘故障、调整电力系统负荷以及安装过电压保护设备,可以有效保护输电线路免受过电压的影响,确保电力系统的安全运行。

高压线路防护监理细则范文(3篇)

高压线路防护监理细则范文(3篇)

高压线路防护监理细则范文建设单位:长沙市树木岭自然村综合楼筹建委员会监理单位:湖南省建设工程项目管理咨询有限公司施工单位:湖南先锋建设工程有限公司自然村综合楼西侧临近高压电线,安全距离受限,给施工单位在施工中带来很多不便,也给施工中带来很大的安全隐患,为了施工单位在工程施工中不造成安全事故,我监理单位将采取如下监理措施:一、高压线路防护施工方案的审核1、要求施工单位认真编制“关于对高压线路的专项防护施工方案”;2、审查高压线路方案编制人的资质、审核人的资质、审批人的资质;3、审核施工单位编制高压线路防护方案内容的可行性;4、认真听取相关单位的审核意见。

二、监督施工单位的防护方案的实施情况1、要求参与高压线路防护实施人员的资质及持证上岗情况;2、检查防护方案的实施工艺;3、检查防护施工的质量情况。

三、验收主控项目具体要求1、防护架搭设要严格按照方案实施;2、架体与建筑物拉接点间距、水平垂直、拉接材料和距离必须符合方案要求;3、脚手架材质要求:应选用毛竹,材质坚硬,大小头直径不小于10cm;4、悬挑长度要求:要覆盖高压线路范围,悬挑间距不大于____米;5、高度要求:悬挑高度要高出高压线路____米左右;6、搭设要求:绑扎牢固,不得有松绑现象;7、架设安全距离:防护架不小于____米。

四、注意要点1、防护设施的架设可用竹木脚手架作防护立杆和防护水平杆,可用木板、竹排或干燥的荆笆纵向防护屏;2、各种防护杆的材质及搭设方法应遵循木脚手架施工的有关安全技术标准进行;3、防护时应停电,并设专职安全监控员进行监控;4、警告标志牌应设置在交通要道或人员出入多的醒目位置;5、防护设施不易采用钢管等金属材料搭设。

当必须使用钢管等金属材料时,应作良好的接地;6、为减少高压电磁感应电,钢管扣件架体必须和高压输电线路保持一定的安全距离;必须保证架体各部分(尤其是接头处)形成可靠的电气连接(可焊接¢8或¢10圆钢跨接线);架体必须事先可靠的接地,其接地装置和接地电阻必须符合有关规范的要求;采用阻燃型密目安全网进行架体封闭,禁止其他临时线路穿越,以防止意外情况使架体带电;加强对架体的安全检查、接地电阻值的检测工作,确保各项安全技术措施的有效落实;7、当架空线路在塔吊等起重机的作业半径范围内时,其线路上方也应有防护措施,搭设称门型,其顶部可用5cm厚木板或相当于5cm 木板强度的材料盖严,也可根据现场情况搭成单边悬挑式结构。

高压线路保护全解

高压线路保护全解

纵联保护通道 载波通道 载波通道是利用电力线路、结合加工设 备、收发信机构成的一种有线通信通道, 以载波通道构成的线路纵联保护也称为高 频保护。 “相地制”电力线载波高频通道结构如下 图所示。
载波通道组成
载波通道组成
(1)阻波器 阻波器为一个LC并联电路,载波频率下并联谐振,呈 现高阻抗,阻止高频电流流出母线以减小衰耗和防止与相 邻线路的纵联保护形成相互干扰。对于50Hz工频阻波器 则呈现低阻抗(0.04Ω),不影响工频电流的传输。 (2)耦合电容器 耦合电容器为高压小容量电容,与结合滤波器串联谐振 于载波频率,允许高频电流流过,而对工频电流呈现高阻 抗,阻止其流过。
差动保护构成(环流法): 1.线路两侧性能和变比完全相同的TA 2.二次回路用电缆相连,构成环路 3.差动继电器并联在环路上,构成差动回路
正常情况下,环路中形成环流;故障情况 下,差动回路中产生电流。
电流差动保护
电流纵联差动保护的示意图 (a)外部短路 (b)内部短路
电流差动保护
电流差动
图(b)约定保护判明为正向故障时向对侧 发出“允许信号”,保护启动后本侧判别 为正向故障且收到对侧保护的允许信号时 说明两侧保护均判别故障为正方向,动作 于跳闸出口,这种方案为“允许式”纵联 保护 。
图(c)约定保护判明故障为反方向时,发出 “闭锁信号”闭锁两侧保护,称为“闭锁 式”纵联保护;
纵联保护通道
导引线 导引线通道就是用二次电缆将线路两侧 保护的电流回路联系起来,主要问题是导 引线通道长度与输电线路相当,敷设困难; 通道发生断线、短路时会导致保护误动, 运行中检测、维护通道困难;导引线较长 时电流互感器二次阻抗过大导致误差增大。 导引线通道构成的纵联保护仅用于少数特 殊的短线路上。

高压线路继电保护常见故障分析与排除

高压线路继电保护常见故障分析与排除

高压线路继电保护常见故障分析与排除
高压线路继电保护是保护高压线路安全运行的重要设备,它可以及时探测线路上的故障,并通过断开故障点附近的开关来保护线路的安全。

在使用过程中,继电保护也会出现一些常见故障,这些故障如果不及时分析和排除,会对线路的正常运行造成严重影响。

本文主要对高压线路继电保护的常见故障进行分析,并提供排除方法。

1. 继电保护误动作
继电保护误动作是指继电保护在正常工作条件下误认为线路出现故障而误开关断开电路。

产生误动作的原因可能是继电保护的参数设置错误或者继电保护设备本身存在故障。

解决方法包括重新设置继电保护的参数、更换故障的继电保护设备等。

3. 电源故障
继电保护设备的供电是正常工作的基础,如果继电保护设备的电源出现故障,会导致继电保护无法正常工作。

常见的电源故障包括电源线路断开、电源电压异常等。

解决方法包括检查电源线路的连接是否正常、检查电源电压是否符合要求等。

4. 信号传输故障
继电保护设备会通过信号传输线路接收和发送信号,如果信号传输线路出现故障,会导致继电保护无法正常接收和发送信号。

常见的信号传输故障包括信号线路断开、信号干扰等。

解决方法包括检查信号线路的连接是否正常、加强信号线路的屏蔽等。

5. 信号误判
为了保证高压线路继电保护的正常运行,需要定期进行维护和检查,及时发现和排除潜在的故障。

还需注意继电保护设备的正确使用和操作,避免误操作导致的故障。

高压线路继电保护常见故障分析与排除

高压线路继电保护常见故障分析与排除

高压线路继电保护常见故障分析与排除高压线路继电保护是电力系统中的重要组成部分,它的作用是及时检测和保护电力系统的线路免受外界故障的影响。

在实际运行中,高压线路继电保护也会出现一些常见的故障,导致其功能受到影响甚至完全失效。

本文将分析常见的高压线路继电保护故障并提供相应的排除方法。

一、继电保护未动作故障继电保护未动作的原因有很多,下面列举一些常见的原因及相应的排除方法:1. 保护装置设置错误:检查保护装置的参数设置是否正确,如故障类型、故障电流值等。

2. 保护元件故障:检查保护元件是否正常工作,如电流互感器、电压互感器是否损坏、接线是否松动等。

3. 电源故障:检查继电保护的电源是否正常供电,如电源线路是否断开、电源电压是否稳定等。

4. 配合设备故障:保护装置与其他设备之间的连接可能会出现故障,如控制线路、信号线路等。

检查这些连接是否正常工作。

5. 外界干扰:外界的电磁干扰会影响继电保护的正常工作,例如雷击等。

在设计继电保护时应考虑到这些干扰,并采取相应的措施。

1. 抗干扰能力不足:继电保护装置应具有抗干扰能力,能够正确判断是否真的发生了故障。

如果误动作的次数过多,可能是因为继电保护装置的抗干扰能力不足,需要更新或更换装置。

2. 整定值设置错误:保护装置的整定值设置不正确也可能导致误动作。

调整相应的整定值,使其适应实际情况。

4. 瞬变干扰:系统在发生瞬变时,可能会引起继电保护的误动作。

通过合理的设计和设置来抑制瞬变干扰。

三、动作不准确故障1. 故障信号丢失:保护装置接收不到故障信号,可能是由于故障信号丢失或传输中断。

检查信号线路是否正常工作,如接线是否松动、信号传输是否稳定等。

2. 故障位置确定困难:有些故障可能不容易精确定位,导致继电保护无法及时动作。

通过加强对系统的监测和故障定位工作,提高继电保护的准确性。

高压线路的安全防护措施

高压线路的安全防护措施

高压线路的安全防护措施随着电力行业的不断发展和用电需求的增加,高压线路在我们日常生活中扮演着重要的角色。

然而,由于高压电有着巨大的电能和电磁能,在线路运行过程中,如果不采取有效的安全防护措施,可能导致严重的事故甚至危及人民的生命安全。

因此,本文将重点讨论高压线路的安全防护措施。

一、隔离措施为保证高压线路的安全运行,首先需要实施隔离措施。

对于高压线路,特别是在维修和施工过程中,需要确保人员与高压电源之间的隔离。

这包括:1.1 安全距离:在高压线路运行时,应设立安全距离,并在安全距离范围内划定明确的警示标志,以提醒人们远离高压线路,防止触电事故的发生。

1.2 非接触工作:在维修高压线路时,应尽可能避免直接接触高压电源。

可以采用绝缘工具或者绝缘手套等防护措施,以保护维修人员的安全。

1.3 安全警示标识:在高压线路附近应设置明显的安全警示标识,以提醒相关人员注意高压线路的存在,并采取必要的防护措施。

二、绝缘防护在高压线路中,绝缘措施是保证电能传输安全的重要手段。

下面是几种常见的绝缘防护措施:2.1 绝缘材料:在高压线路中,可使用高压绝缘材料,如高压绝缘胶带或绝缘管等,将导电部分与其他可能接触到的物体隔离开来,以防触电事故的发生。

2.2 绝缘子:绝缘子是高压线路中的重要组成部分,它们的作用是支撑导线并防止电能从导线传递至接地。

使用高质量的绝缘子,能够有效地提高线路的绝缘防护能力。

2.3 防雷措施:由于高压线路容易受到雷击,因此在线路的设计和布置中,应采取防雷措施。

比如,可设置避雷针、避雷器等设备,以减少雷击对线路的影响。

三、安全用电除了上述隔离措施和绝缘防护措施外,合理、安全地使用电能也是确保高压线路运行安全的重要环节。

以下是一些相关的安全用电措施:3.1 接地保护:接地是一项重要的安全技术手段,能够将电压释放到地下,以减少触电的风险。

在高压线路的设计和安装过程中,应设置良好的接地系统,确保电能能够有效地释放到地下。

高压输电线路成套保护装置技术与使用说明书

高压输电线路成套保护装置技术与使用说明书

高压输电线路成套保护装置技术与使用说明书高压输电线路成套保护装置技术与使用说明书一、前言高压输电线路成套保护装置技术是保障电力系统安全运行的重要装置之一。

本说明书旨在介绍高压输电线路成套保护装置技术的原理、功能和使用方法,以提高使用者的操作技能和保障设备的正常运行。

二、装置技术原理本成套保护装置技术主要由以下几个部分组成:1. 采集单元:负责采集高压输电线路的电流、电压及其他信号,并将其转换成数字信号进行处理。

2. 控制单元:负责对采集到的数据进行处理,判断系统工作状态,并根据设定的保护逻辑作出相应控制决策。

3. 通信单元:负责与远程监控中心进行数据传输和通信,实现远程监控与操作。

4. 保护装置:根据设定的保护逻辑和控制信号,对高压输电线路进行各种保护操作,以避免系统故障和事故的发生。

三、功能介绍本成套保护装置技术的功能主要包括以下几个方面:1. 过电流保护:对高压输电线路的电流进行实时监测,一旦出现过电流情况,及时采取相应措施,避免电气设备损坏和事故的发生。

2. 过电压保护:对高压输电线路的电压进行实时监测,一旦出现过电压情况,及时采取相应措施,防止电气设备受到过大电压冲击。

3. 短路保护:对高压输电线路的短路故障进行实时监测,一旦出现短路故障,及时采取相应措施,避免电气设备受到损坏,并确定故障位置。

4. 接地保护:对高压输电线路的接地情况进行实时监测,一旦发现接地异常,及时采取相应措施,避免电气设备及人员受到电击伤害。

5. 远程监控:通过通信单元与远程监控中心建立连接,实现对设备的远程监测、控制和操作,避免人工操作的错误和事故的发生。

四、使用说明1. 安装调试:按照安装图纸和说明书进行设备的正确安装和接线。

安装完成后,进行设备的调试和功能测试,确保各项功能正常。

2. 运行维护:定期检查设备的运行状况,包括电源、通信、信号采集等。

及时排除故障,并录入运行数据。

3. 操作控制:根据设备的保护逻辑和控制信号,对设备进行操作和控制。

高压直流输电线路保护与故障测距原理研究

高压直流输电线路保护与故障测距原理研究
PM的准确性取决于多种因素,如线路的物理特性、环境条件 (如温度、湿度等)、以及故障类型等。为了提高准确性,需要定期对线路进行 巡检,收集实际数据来更新和优化DPM模型。
内容摘要
与传统的故障定位方法相比,基于DPM的故障测距方法具有更高的精度和灵活 性。首先,DPM能够考虑到线路的各种复杂效应,从而更准确地模拟线路状态。 其次,DPM结合了先进的信号处理和模式识别技术,可以快速准确地确定故障位 置。最后,DPM可以通过定期的数据更新和优化来适应电力系统的变化和新的需 求。
内容摘要
研究方法:本次演示采用了大数据分析和人工智能技术,首先收集了大量的 高压直流输电线路故障数据,并运用Python和TensorFlow等工具对数据进行处理 和分析。在数据预处理阶段,采用了特征提取和数据清洗等技术,确保数据的准 确性和有效性。随后,利用卷积神经网络(CNN)和循环神经网络(RNN)等深度 学习模型对故障数据进行分类和预测。
内容摘要
结果与讨论:经过大量的训练和测试,本次演示提出的基于人工智能的故障 分类方法取得了显著的成果。在故障定位方面,准确率达到了98.6%;在故障类 型识别方面,准确率达到了97.9%。此外,保护装置的反应速度和准确性也得到 了显著提高,有效减少了故障对电力系统的影响。
内容摘要
然而,在实验过程中,我们也发现了一些新的问题,例如数据的不完整性和 噪声干扰等,这些问题可能会对模型的训练和测试结果产生一定的影响。为了解 决这些问题,我们进一步优化了数据预处理阶段的方法,例如采用主成分分析 (PCA)等方法对数据进行降维和去噪处理,以提高模型的性能和准确性。
分布参数模型(DPM)是基于线路物理特性的数学模型,能够描述电流、电压、 阻抗、电容等参数在整条线路中的分布情况。通过使用DPM,可以模拟线路中的 各种复杂效应,如电压降、电阻热效应等,从而更精确地预测故障发生的位置。

高压线路保护

高压线路保护
其中:z1 ---线路单位长度的正序阻抗;
lK
---短路点的距离(km)。
因此0°接线时的测量阻抗值与故障类型无关,只与保护安装处到短路 的距离和系统的运行接线方式有关。
保护功能:距离元件
为解决距离保护出口故障电压死区问题,设置了专门的方向元件。对 于三相故障采用记忆电压与故障后电流比相来判方向(如下图);对 于不对称故障采用负序方向元件判方向。
i i i k 、k T 、k 2T 分别为当前时刻、1周前、2周前时刻的采样值。
T 为采样周期。CSC系列的保护为每周波24点采样。 △3i0 为零序电流突变量。 IQD 为突变量电流启动定值。 当任意的相间电流突变量或零序电流突变量连续4次超过启动门槛值时, 保护启动。
保护功能:保护启动元件
3) 双重化配置保护装置的直流电源应取自不同蓄电池组供 电的直流母线段。 4) 两套保护的跳闸回路应与断路器的两个跳圈分别一一对 应。 5) 双重化的线路保护应配置两套独立的通信设备(含复用 光纤通道、独立光芯、微波、载波等通道及加工设备等), 两套通信设备应分别使用独立的电源。 6) 双重化配置保护与其他保护、设备配合的回路应遵循相 互独立的原则。
2)零序电流辅助启动元件: 为防止经大过渡电阻接地短路时,故障电流小,而突变量启动元件灵敏 度不够。带30ms延时。 动作判据:3i0>0.9× I 0 dz 其中:3i0为外接零序电流。 I 0 dz 为以下定值中最小值: 纵联零序电流定值、零序IV段定值、零序反时限电流定值。
保护功能:距离元件
2、配置原则 220KV线路保护配置原则: 保护双重化: 1) 每套完整、独立的保护装置应能处理可能发生的所 有类型的故障。两套保护之间不应有任何电气联系,当 一套保护退出时不应影响另一套保护的运行。 2) 两套主保护的电压回路宜分别接入电压互感器的不 同二次绕组。 3)电流回路应分别取自电流互感器互相独立的二次绕组, 并合理分配电流互感器二次绕组,避免可能出现的保护 死区。分配接入保护的互感器二次绕组时,还应特别注 意避免运行中一套保护退出时可能出现的电流互感器内 部故障死区问题。

高压输电线路铁塔保护方案

高压输电线路铁塔保护方案

高压输电线路铁塔保护方案1. 简介本文档提供了针对高压输电线路铁塔的保护方案。

在建设和运营高压输电线路时,铁塔作为输电线路的重要支撑结构,需要受到充分的保护,以确保线路的安全运行和长期稳定性。

2. 防锈处理由于高压输电线路铁塔常常处于室外,长期暴露在恶劣的自然环境中,如风雨、酸雨等,因此,防锈处理是保护铁塔的首要任务。

建议采用以下措施进行防锈处理:- 定期检查铁塔表面,发现铁塔表面有锈蚀情况及时进行修复,可以使用喷涂或刷涂的方法,涂抹防锈油或防锈漆。

- 对于新建的铁塔,在加工后应先进行防锈处理,确保铁塔的使用寿命。

3. 定期维护为了确保高压输电线路铁塔的长期稳定使用,定期维护非常重要。

建议采取以下维护措施:- 定期检查铁塔的主要部件,包括支架、横担等,对发现的损坏或破损部分及时进行修复或更换。

- 定期清理铁塔周围的杂草和垃圾,保持铁塔的清洁,并确保周围环境的无火灾隐患。

- 定期检查铁塔的接地装置,确保接地正常,以提供良好的雷电防护效果。

- 定期进行防腐检查,防止腐蚀对铁塔的影响。

4. 钢丝绳加固为了增强高压输电线路铁塔的稳定性和抗风能力,建议采用钢丝绳加固的方式。

具体方案如下:- 在铁塔的上部和下部,用钢丝绳将铁塔与地基固定连接,以增加其整体的稳定性。

- 钢丝绳的选择应符合相关规范标准,具有足够的强度和耐候性。

5. 防篡改措施高压输电线路铁塔的保护还应该考虑防止恶意破坏和非法篡改的措施。

以下是一些建议:- 铁塔周围设置围墙或者栏杆,限制非授权人员接近或攀爬铁塔。

- 在铁塔上安装摄像头或监控设备,实时监测铁塔周围的情况。

- 加强安全巡查和监督,确保铁塔的安全使用。

6. 总结通过对高压输电线路铁塔的防锈处理、定期维护、钢丝绳加固和防篡改措施的采取,可以全面保护铁塔的安全和长期稳定性。

在实际应用中,还需要根据具体情况制定并执行相应的操作计划和管理措施,以确保线路的正常运行和人员的安全。

以上为高压输电线路铁塔保护方案的简要说明,具体实施细节需根据实际项目情况进行调整和完善。

高压输电线路防护方案(终版)

高压输电线路防护方案(终版)

高压输电线路防护方案(终版)
背景
随着社会经济的发展,高压输电线路的建设日益增多。

然而,由于高压输电线路具有较高的电流和电压,一旦发生故障,将会对人身安全和设备造成严重威胁。

因此,制定一套可靠的高压输电线路防护方案是至关重要的。

目标
本方案的目标是确保高压输电线路的安全运行,保护人身安全和设备的完整性。

方案概述
以下是高压输电线路防护方案的几个关键措施:
1. 安装绝缘设备:在高压输电线路上安装绝缘设备,可以有效隔离电流和电压,减少触电和过电压的风险。

2. 地线保护:在输电线路的周围设置地线,以便在发生故障时将电流引导到地下,从而减少人身伤害的可能性。

3. 定期维护和巡检:定期对高压输电线路进行维护和巡检,及时发现和修复潜在的故障,并确保设备的正常运行。

4. 建立警示系统:在高压输电线路的附近建立警示系统,包括明确的标识和预警信号,提醒人们远离危险区域。

实施计划
以下是本方案的实施计划:
1. 设立专门组织负责高压输电线路的防护工作,并指定专人负责方案的实施和监督。

2. 制定详细的工作计划和时间表,确保各项措施按计划有序进行。

3. 提供必要的培训和教育,向相关人员介绍高压输电线路的危害以及本方案的内容和操作方法。

4. 建立监测和评估机制,定期检查措施的有效性,并根据实际情况进行调整和改进。

结论
通过执行本高压输电线路防护方案,我们将能够有效降低人员伤害和设备损坏的风险,确保高压输电线路的安全运行。

在实施过程中,我们将密切监督和评估措施的效果,并根据需要进行调整和改进,以提高防护方案的效果和可靠性。

高压线路保护定值整定

高压线路保护定值整定
结果输出是将整定计算结果输出到保护装置的过程,包括将定值和延时等 参数设置到保护装置中,以确保其正常工作。
04
高压线路保护定值整定 的实际操作
数据收集与整理
收集高压线路的电气参数
了解高压线路的运行方式
包括线路的长度、导线截面、额定电 压、阻抗等。
包括正常运行方式、可能的故障运行 方式和特殊运行方式。
03
高压线路保护定值整定 的计算方法
短路电流计算
短路电流计算是高压线路保护定值整 定的基础,通过计算三相短路电流和 单相接地短路电流,为保护装置的整 定提供依据。
短路电流计算需要考虑系统阻抗、电 源电压、变压器接线方式等因素,采 用合适的计算方法和公式进行计算。
保护装置的配合计算
配合计算是高压线路保护定值整定的 关键环节,通过计算不同保护装置之 间的配合关系,确保线路故障时能够 快速切除故障。
VS
更新策略
根据系统运行状况和设备老化程度,制定 合理的定值更新策略,确保定值的实时性 和有效性。
配合其他保护装置
协同配合Байду номын сангаас
高压线路保护定值整定需与其他保护装置相互配合,形成完善的保护体系,提高系统整体的可靠性。
冗余设计
通过冗余设计,降低单一保护装置故障对整个系统的影响,提高系统的稳定性和可靠性。
考虑系统运行方式的变化
详细描述
某500kV线路的电流保护定值整定需要考虑 多种因素,如系统运行方式、线路长度、输 送功率、短路电流等。根据这些因素,计算 出合适的电流保护定值,以确保在发生短路 故障时,保护装置能够快速准确地切除故障, 保证系统的稳定运行。
案例二
总结词
根据线路的阻抗、系统的运行方式和故障类型,进行距离保护定值整定,以确保在发生 故障时能够准确切除故障。

高压线路保护定值整定

高压线路保护定值整定

保护配置(主保护)
线路保护的主保护要求 以最快速度有选择的切除线路故障的保护;
全线内发生任何故障,均能快速动作切除;
具有选相功能; 近段小于20ms、远端小于30ms; 配置 纵联方向801、纵联距离802、纵联差动803 距离I段、零序I段
X(1)_V050810

保护配置(后备保护)
线路保护的后备保护要求 主保护拒动或断路器拒动时,用以切除故障的保护;
220kV宜采用近后备原则;
330kV以上采用近后备原则; 能反映线路的各种故障; 配置 对于接地短路
宜配置阶段式接地距离、一段定时限零序或零序反时限;
X(1)_V050810
可配置阶段式接地距离、阶段式或零序反时限; 对中长线路宜配置近端快速动作的辅助保护。
换性故障有一定灵敏度;对于220kV系统一般推荐0.3In;
X(1)_V050810

纵联保护定值整定
3I0 3I0为零序停信门槛,为3倍零序电流,保证末端接地短路 有足够的灵敏度,并考虑一定的耐过渡电阻能力。 3I2 3I2为负序方向元件停信门槛,为 3倍负序突变量;保 证末端两相故障有足够的灵敏度;对于 220kV 系统一般推

纵联方向保护的配置
线路采用正序故障分量元件、零序方向元件、负序方向 元件、工频变化量方向元件,经通道配合构成故障全过程 全线速动纵联方向保护; 可以与载波通道、光纤通道、微波通道等连接构成闭锁 式或允许式保护; 本保护设有可供用户选用的弱馈功能,弱馈侧可选跳;
本保护在手合于故障或重合于永久故障时,设置了具有 偏移特性的阻抗元件的瞬时加速切除故障的功能;
突变量距离投入( TBLTZ )建议在线路长度大于 20km 时
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2)限时零序电流速断保护(零序电流Ⅱ段)
零序电流Ⅱ段应保护本线路的全长,保护范围必然延伸到相邻线路,但不应 超出相邻线路的零序电流Ⅰ段的保护范围,因此在动作电流和动作时限上,需要 与相邻线路的零序电流Ⅰ段配合,一般有0.5s的动作延时。
3)零序过电流保护(零序电流Ⅲ段)
零序过电流保护作为线路接地故障时的近后备保护和远后备保护,应该在系 统正常运行和相间短路时不动作。系统正常运行时三相对称,3I0=0;相间短路 时,短路电流只含有正序分量和负序分量,同样有3I0=0,根据零序电流的测量 方法,此时流入电流元件的电流只是不平衡电流。因此,零序电流Ⅲ段的动作电 流只需躲过最大不平衡电流即可,一般数值不大,保护的灵敏度较高。
1)故障相对地电压等于零,系统出现零序电压;
2)所有线路出现接地电流(零序电流),接地电流为容性电流; 故障点接地电流等于所有线路的对地电容电流之和;
接地短路时三相的零序电压大小相等、相位相同,根据序分量 的概念有3U0=UA+UB+UC。通常采用三个单相式电压互感器或三相五 柱式电压互感器取得零序电压,
3.零序电流测量
接地短路时三相的零序电流大小相等、相位相同,根据序分量
的概念,有3i0=iA+iB+iC。通常通过零序电流滤过器测量零序电流ImI()整定原则re1
k .B. max
躲过本线路末端短路的可 能出现的最大短路电流
IIact.l——线路L1的瞬时电流速断保护一次动作电流;
KIact.l——瞬时电流速断保护的可靠系数,考虑短路电流的计算误差、测量误差、 短路电流非周期分量等因素对保护的影响,一般取K兩=1.2~1.3;
I(3)k.B.max——系统最大运行方式下,在线路L1末端(母线)发生三相短路时流过 保护1(即线路L1)的短路电流。
瞬时电流速断保护
1.瞬时电流速断保护的工作原理
从故障切除时间考虑,原则上继电保护的动作时间越短越好, 即在被保护元件或设备上装设快速保护,瞬时电流速断保护就是这 样的快速保护。
2.整定计算
一般把对继电保护装置动作值、动作时间的计算和灵敏度的校 验称为继电保护整定计算,将计算条件称为整定原则。
I K I I act .1
直接接地系统的零序电流保护
1.直接接地短路特点
电力系统发生接地故障,包括单相接地故障和两相接地故障,在三相中出现 大小相等、相位相同的零序电压和零序电流。对于中性点直接接地系统,零序电 流具有以下特点:
(1)零序电流通过系统接地中性点和短路故障点形成短路通路,因此零序电流通 过变压器接地中性点构成回路;
(2)零序电流的大小不仅与中性点接地变压器的多少、分布有关,而且与系统运 行方式有关;
(3)线路零序电流的大小与短路故障位置有关,短路点越靠近保护安装地点,零 序电流数值越大。
另外注意,接地故障点的零序电压最高。
根据以上零序电流的特点,可以构成
中性点直接接地系统的线路零序电流保护。
2.零序电压的测量
3.原理接线图
三段式电流保护
方向电流保护
三段式电流保护的选择性是通过动作电流、动作时间整定来保 证源的线路或环网线路,在有些情况下通过动作电流、动作时限整 定不能保证保护的选择性。
三段式电流保护加装功率方向元件后,即可构成三段式方向电 流保护。
接地保护
• 中性点直接接地系统的零序电流保护 • 中性点非直接接地系统的零序保护
非直接接地系统的零序保护
1.单相接地故障的特点
中性点不接地系统,正常运行时三相对称,中性点对地电压等 于零,全系统没有零序电压和零序电流。当系统发生单相接地时, 系统各处故障相的对地电压等于零,三相对地电压不平衡,出现零 序电压;系统电流分布如图所示。
中性点不接地系统发生单相接地故障时有如下特点:
2019-06-10
主要内容
相间短路的阶段式电流保护
• 瞬时电流速断保护 • 限时电流速保护 • 定时限过电流保护
接地保护
• 中性点直接接地系统的零序电流保护 • 中性点非直接接地系统的零序保护
其他保护
• 距离保护 • 线路纵差保护
线路保护规定
相间短路的阶段式电流保护
• 瞬时电流速断保护 • 限时电流速保护 • 定时限过电流保护 • 三段式电流保护 • 方向电流保护
3.原理接线图
限时电流速保护
1.限时电流速断保护的工作原理
瞬时电流速断保护的保护范围不能达到线路的全长,在本线路 末端附近发生短路时不会动作,因此需要增设另一套保护,用于反 应本线路瞬时电流速断保护范围以外的故障,同时作为瞬时电流速 断保护的后备,这就是限时电流速断保护。
2.整定计算 (1)动作电流 (2)动作时间 (3)灵敏度
IA IB IC nTA
3I0 nTA
4.阶段式零序电流保护
根据接地短路故障出现零序电流的特点,构成反应零序电流增 大的零序电流保护。零序电流保护通常也是采用阶段式,从原理上 看,与相间短路的阶段式电流保护相同,区别是反应的电流不同
1)瞬时零序电流速断保护(零序电流Ⅰ段)
零序电流Ⅰ段为无延时动作,因此,为了保证选择性,保护范围不能超过本 线路的末端母线,只能保护本线路的一部分,其动作电流IIO.act、保护范围L1与 接地短路零序电流3I0的关系如图,图中3I0.max是保护线路末端母线接地短路时流 过保护的最大零序电流。计算3I0.max时按系统最大运行方式,并需要考虑短路类 型,计算单相接地短路和两相接地短路的零序电流,取大者。
3.原理接线图
定时限过电流保护
1.限时电流速断保护的工作原理
瞬时电流速断保护的保护范围不能达到线路的全长,在本线路 末端附近发生短路时不会动作,因此需要增设另一套保护,用于反 应本线路瞬时电流速断保护范围以外的故障,同时作为瞬时电流速 断保护的后备,这就是限时电流速断保护。
2.整定计算 (1)动作电流 (2)动作时间 (3)灵敏度
在多电源系统,要求电源侧至少有一台变压器中性点接地运行。
当线路两侧都有中性点接地运行变压器时,发生接地短路的情 况与双侧电源线路电流保护的情况类似,为了保证选择性,需要装 设零序方向电流保护,即三段式零序电流保护加装零序功率方向元 件后,构成三段式零序方向电流保护。零序功率方向元件接入零序 电压和零序电流的取得如图。
