如何正确使用气源三联件
气源处理三联件
空气压污染的发生源
在制造机器及组装施工时
来自系统外 部
来自系统内部
操作篇 配管和接头・密封带
减压阀
过滤器
压缩机Biblioteka 气罐 后冷却器不合适的选择、施工 长期变化（损坏）
空气的外部泄漏、 破损
➢・影响机器正常工作 ➢・对安全造成影响 ➢・引起能源浪费
操作篇
配管作业时的注意事项 用专用的管切割刀将树脂管垂直切割。
管子切割刀TK-3（简易型）带锁
管子切割刀TK-1没有破损或毛刺， 具有直角切断面 简易操作力， 带锁
√
×
如有切伤，请更换。
操作篇 配管作业时的注意事项 快插式管接头
チャッ卡ク盘
ガイ导ド杆
パッキ衬ン垫
コ有レッ缝ト夹套
リリース释ブッ放シ推ュ 环 OリOン型グ 圈 打打込入ハー螺フ纹接头
快插式管接头
管子
更换滤芯
＜大型＞压力降至0.1MPa或开始使用2年后更换，以两者中最先到达者为 准。
＜小型＞圧力降至0.1MPa或开始使用2年后更换，以两者中最先到达者为准。
＊压力降 ： 1次侧和2次侧压力差
压差计GD系列
堵塞检测器
差压在0.05MPa以下时 差压在0.1MPa以上时
在外部泄漏检查或壳体、玻璃视窗受污染时，用中性洗涤剂进行清洗，壳 体破损时应立即更换。
操作篇
过滤器AF的分解 分解步骤 3
操作篇 调压器AR的分解 分解前注意事项
车间部份
过滤器（AF）
去除主线路过滤器后面的配管中产生的异物。
流动方向
主体 导流板
如：配管中的锈渍、
滤芯
粉末、密封材料的碎屑
挡水板 杯体
保护罩

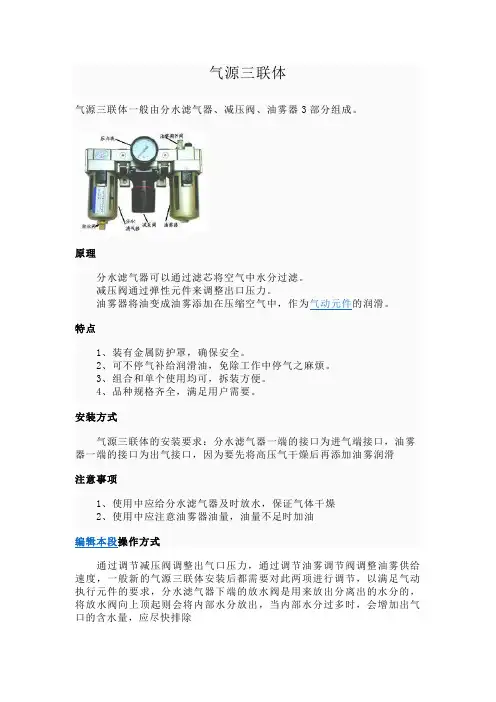

气源三联体
气源三联体
气源三联体一般由分水滤气器、减压阀、油雾器3部分组成。
原理
分水滤气器可以通过滤芯将空气中水分过滤。
减压阀通过弹性元件来调整出口压力。
油雾器将油变成油雾添加在压缩空气中，作为气动元件的润滑。
特点
1、装有金属防护罩，确保安全。
2、可不停气补给润滑油，免除工作中停气之麻烦。
3、组合和单个使用均可，拆装方便。
4、品种规格齐全，满足用户需要。
安装方式
气源三联体的安装要求：分水滤气器一端的接口为进气端接口，油雾器一端的接口为出气接口，因为要先将高压气干燥后再添加油雾润滑
注意事项
1、使用中应给分水滤气器及时放水，保证气体干燥
2、使用中应注意油雾器油量，油量不足时加油
编辑本段操作方式
通过调节减压阀调整出气口压力，通过调节油雾调节阀调整油雾供给速度，一般新的气源三联体安装后都需要对此两项进行调节，以满足气动执行元件的要求，分水滤气器下端的放水阀是用来放出分离出的水分的，将放水阀向上顶起则会将内部水分放出，当内部水分过多时，会增加出气口的含水量，应尽快排除。
三联件说明书
气源三联件的综合使用说明气动三联件一般指空气过滤器、减压阀、油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。
还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。
总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
A.供气1、确保空气压缩机为气动工具提供正确的出气量(CFM)。
2、当工具与气源相连接时，将扳机开关(或压柄开关)置于"停止"档或"停止"位置。
3、当使用此工具时，采用政党标准的psi(或6.0~8.0公斤)气压。
气压过高和不干净的空气会因磨损过快而缩短工具的使用寿命，同时也有可能造成危险。
4、每天都应将储气罐中的水排干，因为气路中的水份很容易进入到工具中，并在使用工具时损坏工具的结构。
5、每周清洗一次空气入口处的过滤器装置。
请参考下面的连接装配图表。
6、当风管的长度大于8米时，通常需增加适量的排出气压以弥补长距离风管的途中气压损耗。
风管的内径必须为1/4"(6.35MM)，且与之相连的接头的内孔内径也必须为1/4"(6.35MM)。
但是通常推荐内径是3/8"(9.5MM)的风管以使气动工具的使用达到最好的效果。
7、使用合适的风管和接头装置。
我们不建议将快速接头直接连接到工具上，因为这样可能会由于工具使用时所产生的振动而使接头脱位或漏气。
相反，必须使用一根连接风管把气源引入到气动工具中。
B.安全说明1、必须时刻佩戴有安全认证的防护眼镜。
一定要使用防尘面罩，因为本工具的使用可能会产生对人体有害的灰尘。
如果有必要的话，还应当使用耳罩及手套。
2、始终保持身体和立足点的平衡。
使用夹具或台钳进行安全工作，这样双手都可以用于操作本工具。
气源三联件是在气动控制系统的入口所必须的器件
气源三联件是在气动控制系统的入口所必须的器件，气动马达等气动元件的必需品，能很好的过滤和雾化作用我们要很好了解和使用它。
它的组成是由过滤器、减压阀、油雾器三位一体。
过滤器的作用是将压缩空气里的杂质，油污，水份等过滤掉，存放在过滤器里，达到使压缩空气干燥，清洁的目的。
过滤器应定期排污压缩空气进入过滤器内部后，因导流板的导向，产生了强烈的旋转，在离心力作用下，压缩空气中混有的大颗粒固体杂质和液态水滴等被甩到滤杯内表面上，在重力作用下沿壁面沉降至底部，然后，经过这样预净化的压缩空气通过滤芯流出。
为防止造成二次污染，滤杯中每天都应该是空的。
减压阀的作用是用来调整压缩空气压力的。
—减压阀调整到合适的压力后，应将锁定装置锁定，避免误操作。
若工作压力增大，膜片打开压缩空气就经阀体上的溢流孔排出
油雾器的作用因气动控制系统里，很多气缸需用油润滑，所以在气路里，就加入了油雾器，目的是将油雾器里的油通过气管送到气缸里，达到润滑气缸的目的；油雾器可以根据需要调节滴油的快慢；油雾器应定期加油，加油时不要超过油线。
气源三联件组成和使用说明
气源三联件组成和使用说明气源三联件组成和使用说明一、气源三联件的概述气源三联件是指由压力表、过滤器和润滑器组成的一种空气处理设备，用于净化压缩空气并对其进行调节。
它被广泛应用于各种机械设备中，如气动工具、自动化设备等。
二、气源三联件的组成1. 压力表压力表是气源三联件中最基本的部分之一，它用于测量空气系统中的压力。
在使用时，需要将其安装在进入系统的管道上，并根据需要调整压力。
2. 过滤器过滤器是另一个重要部分，它主要用于过滤空气中的杂质和水分。
这些杂质和水分会影响到机械设备的正常运行，并缩短其寿命。
过滤器通常采用纸质或者网状材料制成。
3. 润滑器润滑器主要用于对空气系统中使用到的工具和设备进行润滑。
在使用时，可以添加适量的润滑油来保护机械设备，并延长其寿命。
三、如何正确使用气源三联件1. 安装气源三联件在安装气源三联件时，需要注意以下几点：（1）按照压力表、过滤器和润滑器的顺序进行安装。
（2）确保安装位置稳固，并且与空气系统的管道连接紧密。
（3）对于大型机械设备，需要根据实际情况选择更大的气源三联件。
2. 调整压力在使用气源三联件之前，需要根据实际需求调整其输出压力。
一般来说，输出压力应该略高于机械设备所需的最低压力。
3. 更换过滤器过滤器需要定期更换，以保证其正常工作。
一般情况下，每隔3-6个月就需要更换一次过滤器。
如果发现过滤器已经失效或者出现漏水等问题，应立即更换。
4. 添加润滑油在使用润滑器时，需要添加适量的润滑油。
一般来说，在使用前应该先将润滑油倒入润滑器中，并确保其能够正常流动。
5. 清洁和维护为了保持气源三联件的正常工作状态，需要定期对其进行清洁和维护。
一般来说，每隔3-6个月就需要对其进行一次清洁和检查。
在清洁时，应该先将气源三联件拆开，并用清水或者压缩空气进行冲洗。
四、气源三联件的优点1. 提高机械设备的使用寿命气源三联件可以有效地净化压缩空气，并对其进行调节。
这样可以避免杂质和水分对机械设备的损害，从而延长其使用寿命。
气动三联件原理范文
气动三联件原理范文
一、气动三联件的原理：
1.空气源：通常使用压缩空气作为动力源。
压缩空气通过气管输送到
控制单元，为执行单元提供气动能源。
2.控制单元：控制单元包括气源处理装置、控制阀和电磁阀等。
气源
处理装置用于过滤、调节和润滑压缩空气，确保空气的质量和稳定性。
控
制阀和电磁阀根据信号控制气体的通断和流量，从而实现对执行单元的控制。
3.执行单元：执行单元根据控制指令完成机械运动。
常见的执行单元
包括气缸和气阀。
气缸是一种利用气压作用在活塞上产生线性运动的装置，常用于推动物体或产生力。
气阀是一种用来控制气体通断的装置，常用于
控制系统中的气体流动。
二、气动三联件的工作原理：
具体而言，气动三联件的工作过程可分为以下几个步骤：
1.压缩空气供给：由压缩空气供给系统将压缩空气送至气动三联件的
控制单元。
2.气源处理：压缩空气经过气源处理装置，除去杂质和过大的湿气，
并通过调节阀或调压阀控制压力。
同时，为了保证气动三联件的正常工作，还需给压缩空气添加适量的润滑油。
3.控制信号输入：控制信号可以是手动操作、传感器信号或计算机控
制等。
通过控制阀或电磁阀的控制，将控制信号转化为气体控制信号。
4.执行机构运动：根据控制信号，电磁阀控制气源的通断，控制阀控制气源的流量。
气缸根据气源的变化，通过气压产生推力，驱动连杆或传动装置产生机械动作。
5.检测与反馈：在气动三联件工作过程中，可以通过传感器、开关或反馈装置对机械位移、速度、压力等参数进行监测和反馈，以保证系统的稳定性和安全性。
总结：。
注意：气动三联件与工具之间的 管线长度不得超过两米 ,否则气动
气动工具使用说明一、使用：1.1使用工具之前，请先详细阅读操作说明，以确保使用安全；1.2使用工具之前请检查工具有无异常、气压是否正常、气管有无缠绕；1.3严禁自行变更工具及其配件的结构和设计；1.4操作工具或更换配件时，请佩带好劳动保护装置，如护目镜、面罩、手套等；1.5使用工具时，不要穿戴首饰及肥大的衣服，束好长发、围巾、领带等易缠绕物；1.6操作中请保持身体的平衡及立足点的安全；1.7请不要将出气口对准自己或他人；1.8不工作时，请关掉气源，将工具与气源之间的接头拔掉。
二、维护保养：2.1气源：供给工具的气源需经过处理，以保证干净和干燥；2.2气动三联件：使用气动工具，请务必在工位安装气动三联件（油水分离器），此装置由润滑油杯、杂质过滤杯、压力调节器三部分组成。
气动三联件工位安装图注意：气动三联件与工具之间的管线长度不得超过两米，否则气动三联件不会发生作用。
使用油水分离器是气动工具保修的前提！在没有安装或未正确安装气动三联件的情况下使用的工具我公司不予以保修。
气动三联件各部件的作用及注意事项如下：A、润滑油杯：使用气动工具时，气动三联件中的润滑油杯会发挥自动给油功能，有效的润滑因高速运转而产生摩擦的轴承叶片等，从而提高工具的使用寿命。
注意：给油量请调整至3-5滴/分钟；请确保润滑油杯始终保持有油状态；请使用本公司的气动工具专用油。
B、杂质过滤杯：气动三联件中的杂质过滤杯会过滤出工具高速运转时所产生的水和杂质，确保工具内部的清洁，从而提高工具的使用寿命。
注意：请定期排放杂质过滤杯中的水和杂质。
C、压力调节器：气动三联件中的压力调节器可以调节空气压力，使气动工具在使用中压力处于衡定状态。
避免因压力不稳对工具产生的影响，从而提高工具的使用寿命。
注意：请将压力调整至6kgf/cm2。
2.3工具的拆装、维修需特殊的校正技术和组装设备。
所以请勿自行对工具进行拆装和维修。
自行拆装的工具我公司不予以保修。
气动三联件操作维护规程
气动三联件操作维护规程
一、操作规程
1打开设备进气源阀门，将气动工具气管连接快插头插上。
2观察设备压力表气压值是否正常，应为0.6~0.63Mpa。
3不使用设备时，拔下气动工具气管连接快插头，关闭进气源阀门。
二、注意事项
1 油漆喷枪等喷涂气动工具的三联件油雾器中禁止添加润滑油。
三、日常维护保养
日常保养
1.（日检）检查设备的进/出气连接管路是否漏气。
2.（日检）观察设备的过滤罐中液面高度，若超过最高（MAX）刻度线，则倒掉罐中液体。
3.（日检）检查设备的过滤罐、压力表及油雾器是否存在漏气现象。
4.（日检）清除设备污物及周边5S。
一级保养
1.（周检）检查设备的进气源阀门及气管连接快插头是否完好。
1 / 2
2.（周检）检查设备的过滤罐、压力表及油雾器是否完好。
二级保养
1.（月检）观察设备的油雾器中液位高度，若低于油罐1/4或低于最低刻度线时，则补加符合ISOVG32
标准的专用轻质润滑油，其添加适宜量为油罐的3/4或最高（MAX）刻度线。
2.（月检）检查设备压力表的指针是否偏离，调压旋钮是否可调节。
第十一事业部
总装深圳工厂设备科
（注：范文素材和资料部分来自网络，供参考。
只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）
2 / 2。
阳光泵业气动三联件详细说明书
阳光泵业气动三联件详细说明书（文章来源阳光泵业）一、特点气压传动系统中，气动三联件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑(靠润滑脂实现润滑功能)，便不需要使用油雾器!过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为 5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。
三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。
三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。
空气过滤器和减压阀组合在一起可以称为气动二联件。
还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀(功能与空气过滤器和减压阀结合起来使用一样)。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。
总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。
减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。
油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
二、使用说明1、过滤器排水有压差排水与手动排水二种方式。
手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。
旋转钮向右为调高出口压力，向左旋转为调低出口压力。
调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、给油器的使用方法：给油器使用JIS K2213输机油(ISO Vg32或同级用油)。
加油量请不要超过杯子八分满。
数字0为油量最小，9为油量最大。
自9-0位置不能旋转，须顺时针旋转。
三、注意事项1、部分零件使用PC(聚碳酸酯)材质，禁止接近或在有机溶剂环境中使用。
气动三联件原理和作用
气动三联件原理和作用
在我们做设备的时候肯定会用到气路，大家也会听到过气动三联件，那么它的的作用和原理是怎样的呢？下面我们就聊聊它的原理和作用。
气动三联件是由：空气过滤器（F）、减压阀（R）和油雾器（L）三种气源处理元件组装在一起。
即F.R.L，在气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。
气动三联件按进气的顺序依次分为水过滤器、调压器、油雾器，其作用原理及其作用见如下：
一：水过滤器
原理：回转理心、撞击。
作用：除去空气中的灰尘，杂质，并将空气中的水分分离出来，一般主管道过滤器。
二：调压阀
原理：利用气流流过缝隙气阻产生的压力损失，使其出口压力低于进口压力，起到降压的作用，利用空气压力和弹性力相平衡作用原理来输出稳定压力。
如果输出压力超过调压值，通过溢流控口排气。
作用：起到减压和稳压的作用，将较高的压力调到规定的输出压力，并保证输出压力稳定，不受空气流量的变化。
三：油雾器
原理：当压缩空气流过时，它将润滑油喷射成雾状，随压缩空气流入需要润滑的部件，达到润滑的目的。
作用：特殊的注油装置。
结束：大家应该了解了气动三联件的作用和原理了吧！也可简单概括为：过滤+减压+油雾。
喜欢的朋友们请点关注。
气路三联件的结构与工作原理
1、气路三联件气路三联件是过滤器、调压阀、油雾器三个元件组合在一起的总称，使用时安装在气动设备的前端，简称FRL，即F（Filter）、R（Regulator）、L（Lubricator），分别指过滤器、调压阀和油雾器，从气压流动的方向看，三联件的安装顺序依次是过滤器、调压阀、油雾器。
三个元件的结构和作用下面分别讲述1）、过滤器经过气路分支管道输出的压缩空气虽然经过初级过滤和干燥，仍然含有少量的粉尘和水分。
此外，还含有碳化的油料的细微粒子、管道的锈斑碎屑以及其他杂志，所有这些物资都会使气动设备受到损害，增加气动组件的橡胶件和零件的磨损，影响气动设备的性能。
因此，通常在气动设备的最前端安装过滤器去除这些杂质，标准过滤器的结构原理如图2-2所示。
1、放水丝堵2、螺母3、保护套4、集水杯5、挡水板6、滤芯7、卡环8、导流板9、螺杆 10、上座图2-2 过滤器结构原理图三联件的第一个元件，进入气动设备的压缩空气必须先进行过滤和除水及油污后再进行调压和润滑。
标准的过滤器有过滤和除水两个功能，图2-2中，压缩空气由A口进入过滤器，经过导流板8后，在过滤器内形成涡流，在滤芯6和集水杯4之间的环空中高速旋转，在旋转过程中，压缩空气中的水分粒子、油污粒子和固体杂质在离心力的作用下被甩到集水杯的内壁上，并汇集到集水杯的底部。
甩处水分和杂质后干净的压缩空气经过滤芯从B 口输出，进入下一个功能元件。
挡水板5的作用是使集水杯的底部形成一个静态区域，防止分离出来的水分被压缩空气再次带走，而聚集在一起的水分也能够防止分离出来的固体杂质和粉尘被再次带入压缩空气。
当分离出来的水分聚集到一定量的时候，旋松放水丝堵，将积水排出。
集水杯一般是用透明的塑料制成，便于观察集水量，为了保护杯子的安全，在杯子的外面必须用一个金属的罩子保护起来，即保护套3。
保护套3上开有观察孔，便于观察集水杯内的情况。
2）、减压阀减压阀的作用是将较高的输入压力调节到规定的输出压力，并能保持输出压力稳定不变，不受流量变化和起源压力波动的影响。
气源三联件组成和使用说明
气源三联件组成和使用说明气源三联件是一种常见的工业设备，用于控制气体流动和压力调节。
它由三个主要组件组成，分别是气源处理单元、气缸和控制阀。
在本文中，我将深入探讨这些组件的功能和作用，并提供适当的使用说明。
1. 气源处理单元:气源处理单元是气源三联件的核心组件，它主要用于处理来自气源的气体，以保证供应给气缸和控制阀的气体质量和压力稳定。
气源处理单元通常由过滤器、调压器和润滑器组成，下面逐一介绍它们的功能：1.1 过滤器:过滤器位于气源处理单元的入口处，主要用于去除气体中的杂质和颗粒物，以防止对后续的气动设备产生损害。
过滤器通常采用不锈钢滤网或纤维滤芯材料，能有效过滤掉微小的颗粒和固体杂质。
1.2 调压器:调压器位于过滤器之后，主要用于将气体的压力调节到设定值。
调压器通常具有一个调节旋钮，用于调整输出压力。
对于不同的应用场景，我们可以根据需要设置合适的输出压力，以确保气动设备的正常运行。
1.3 润滑器:润滑器位于调压器之后，主要用于为气源添加适量的润滑剂。
在气动设备的运行过程中，润滑剂可以减少摩擦和磨损，延长设备的使用寿命。
润滑器通常具有一个调节旋钮，用于控制润滑剂的流量，以满足不同设备的需求。
2. 气缸:气缸是气源三联件的输出部分，它接收来自气源处理单元的气体，并将其转化为机械运动。
气缸通常由气缸筒、活塞、活塞杆和密封件组成。
下面是气缸的主要功能和使用注意事项：2.1 功能:气缸主要用于产生直线运动，从而驱动其他机械部件。
当气体由气源处理单元进入气缸筒时，活塞会随之移动，推动活塞杆的运动。
通过控制气缸接收气体的时间和压力，我们可以控制气缸的运动速度和位置。
2.2 使用注意事项:在使用气缸时，需要注意以下几点：- 确保气源处理单元的压力稳定，并根据需要调整输出压力。
- 选择适当的气缸类型和规格，以满足不同应用场景的需求。
- 定期检查和清洁气缸，确保密封件和活塞的正常运行，及时更换损坏的部件。
- 避免过载和过度压力，以防止气缸的损坏或过早磨损。
使用和维护气动三联件气动基础知识空气的物理性质
3. 油雾器：油雾器的进口方向不要装反；油杯 内油面应处于上下限之间，注意及时补油； 油雾器应尽量靠近气阀或气缸。
分水过滤器工作原理图
对液态油、水分和杂质 实行三次分离，最高过 滤精度可达5微米，水分 离效率﹥98%。
按供气的空气质量考虑。 按供气可靠性和经济性考虑。包括：终端管网供气
系统（简单、经济、多用于间断供气），环状管网 供气系统（可靠、压力损失少、压力稳定、投资高、 多用于连续供气）。
管路材料的选择：
取决于工作压力、环境和介质温度、弯曲和安装要 求、管接头的形式和价格等。主管道一般采用金属 硬管。管道的计算步骤为：确定管道内径，估算管 路的压力损失，验算强度。
目录
1
项目一 认识气动、液压技术
2
项目二 了解液压油
3
项目三 认识液压能源部件
4
项目四 认识液压执行元件
5
项目五 液压控制回路的装接与调试
6
项目六 压缩空气及处理
7
项目七 认识气动执行元件
8
项目八 气动控制回路的装接与调试
项目六 压缩空气及处理
教学 目标
1. 了解气源系统的构成及作用 2. 掌握压力的表示方法 3. 会正确地操作和维护空压机 4． 会正确安装、使用和维护气动 三联件
外加金属防护罩，自动排水，不停 气加油；
QLPY系列新型三联件的选择及注意事项
选用原则
根据管路通径、流量大小、调压范围及过滤精 度等技术参数选择所需的元件。
注意事项
1. 分水过滤器：装配前要充分吹掉配管内切屑 等杂质；要垂直安装，水杯向下；不得安装 在接近空压机处；不便放水处应选自动放水 型；要避免在有腐蚀的环境中使用；避免日 光照射；滤芯应定期清洗或更换。
全新气源处理三联件安全操作及保养规程
全新气源处理三联件安全操作及保养规程1. 安全操作规程1.1 工作环境安全•在操作气源处理三联件之前，确保工作区域整洁、无杂物，并保持通风良好。
•确保操作人员穿戴个人防护装备，如手套、安全眼镜和防护服。
•在操作过程中，禁止吸烟、使用明火等有火源的行为。
1.2 设备操作安全•在启动气源处理三联件之前，先检查设备的电源开关是否处于关闭状态。
•使用合适的工具和设备进行操作，并确保其状态良好，无损坏或松动的部件。
•遵循设备的操作说明书，正确操作设备，不得擅自进行改动或绕过安全措施。
•在操作过程中，保持设备周围的清洁，并定期检查设备是否有异音或异常情况。
1.3 操作人员安全•在操作前，必须经过相关培训并获得合格的操作证书。
•在操作过程中，遵循操作流程和规范，不得随意触碰设备内部或进行其他危险操作。
•定期进行安全检查和设备维护，确保设备的正常运行和工作安全。
2. 保养规程2.1 定期清洁•气源处理三联件的过滤器和干燥器应定期清洁，以确保其过滤和干燥效果。
清洁时，应首先关闭电源开关并断开电源供应。
•使用软布或刷子，将过滤器和干燥器表面的灰尘和杂物清除干净。
•清洗时使用温水和中性清洁剂，确保清洗彻底后充分晾干。
2.2 换芯维护•气源处理三联件的滤芯和干燥剂芯应定期更换，以确保其正常工作效果。
•在更换滤芯和干燥剂芯之前，务必切断电源供应，并先排空气源系统中的气体。
•根据设备使用说明书的要求，正确安装新的滤芯和干燥剂芯，并进行密封和固定。
2.3 定期检查•定期检查气源处理三联件的接口和连接管路是否松动或有磨损现象，及时进行紧固或更换。
•检查电源开关、压力表和温度计等仪表的工作状态，确保其准确并正常显示。
•检查气源处理三联件的阀门和管道的密封性能，不存在泄漏情况。
3. 紧急处理措施3.1 高温报警•当气源处理三联件的温度超过设定范围时，将发出高温报警信号。
•在接收到高温报警信号时，应立即停止使用设备，并将电源开关关闭。
气动三联件的安装方法
气动三联件的安装方法我折腾了好久气动三联件的安装方法，总算找到点门道。
咱先说说气动三联件是啥，其实就是由过滤器、减压阀和油雾器这三个东西组合在一起的一个小玩意儿，在气动系统里可重要了。
我一开始安装的时候，那就是瞎摸索。
就拿过滤器来说，我都不知道该把它放在最前面接气源才好。
我第一次就把它接到中间了，结果呢，后面的减压阀和油雾器就不能很好地工作，时不时就出问题。
这就好比你在做一个三明治，你要是先把生菜放中间而不是最底下，那整个三明治的结构就不对了。
后来我才恍然大悟，过滤器得最先接触气源，这样才能很好地过滤掉气源里的杂质。
然后就是那个减压阀的安装。
我试过好几种方法呢。
有一次我没有把它拧紧，结果使用的时候压力就不稳定，气动设备运行起来也是时好时坏的。
就像水龙头没拧紧漏水一样，压力到处跑。
这就告诉我，减压阀一定要拧紧，连接的地方也得密封好，不能有漏气的情况。
而且调节压力的时候，要一点点来，不能一下子拧很多。
我有次就心急，一下拧太多，导致压力直接过大，好在设备没出啥大问题。
油雾器的安装也有些讲究。
你得确保它和前面的减压阀连接得稳稳当当。
我还犯过错，就是油雾器里面的油没加对。
随便加了些不知道哪来的油，结果在工作时油雾不能很好地给到气动元件润滑。
这跟你炒菜，盐放错了不是一回事嘛，那炒出来味道肯定不对，设备的运行也是同理。
一定要按照设备的说明书加符合要求的油才行。
我觉得安装气动三联件啊，最重要的就是按照这个顺序来，过滤器、减压阀、油雾器，一个都不能乱，而后在安装每个部件的时候，都要留意连接的密封性，调节相应参数的时候也要谨慎，要边安装边测试，这样才能把气动三联件正确安装好。
反正我是通过这么多次的摸索才懂得这个道理的，希望你们别像我一开始那样瞎搞。
空气过滤器三大原件以及安装顺序和作用
空气过滤器三大原件以及安装顺序和作用空气过滤器三大原件以及安装顺序和作用在现代生活中或许我们大多数人已经对早就熟知了。
在气动技术中，空气过滤器、减压阀和油雾器称为气动三大件，三大件的安装顺序按进气方向依次为空气过滤器、减压阀以及油雾器，三大件是多数气动系统中不可缺少的气源装置、为得到多种功能，往往将这三种气源处理元件按顺序组装在一起，称为气动三联件，用于气源净化过滤、减压和提供润滑的作用，一般来讲空气过滤器主要包括以上几个组成部分。
一般来讲此三大原件主要是安装在用气设备近处，是压缩空气质量的最后保证，除确保三大件自身质量外，其设计和安装，还要考虑节省空间、操作安装方便以及可任意组合等因素。
空气过滤器的作用就是将压缩空气中的液态水、液态油滴分离出来，并滤去空气中的灰尘和固体杂质，但不能除去气态的水和油。
作用从气源出来的压缩空气中含有过量的水汽和油滴，同时还有固体杂质，如铁锈、沙粒、管道密封剂等，这些会损坏活塞密封环，堵塞元器件上的小排气孔，缩短元器件的使用寿命或使之失效。
空气过滤器原理，就是从进口流入的压缩空气，被引进导流板导流板上有均匀分布的类似风扇扇叶的斜齿，混杂在空气中的液态水油和较大的杂质在强大的离心力作用下分离出来，甩到水杯的内壁上，迫使高速流动的压缩空气沿齿的切线方向产生强烈的旋转，流到水杯的底部。
除去液态水油和较大杂质的压缩空气，再通过滤芯的进一步过滤，清除微小的固态颗粒，然后从出口输出清洁的压缩空气。
空气过滤器必须竖直水杯向下安装。
说到空气过滤器，少了活性炭过滤器似乎就有点说不过去了，活性碳材料中有大量看不见的微孔，有较大的吸附面积。
米粒大小的活性碳中，微孔内面积有十几平方米大。
活性碳在使用过程中材料的吸附能力不断减弱，当减弱到某一程度，过滤器将报废。
如果仅为物理吸附，用加热或水蒸汽熏可使有害气体脱离活性碳，使活性碳再生。
游离分子接触活性碳后，在微孔中凝聚成液体因毛细管原理呆在微孔中，有的与材料和而为一体，没有明显化学反应的吸附称为物理吸附，无论是化学吸附还是物理吸附作用都足以把空气过滤器的作用发挥的淋漓尽致。
气源三联件工作原理
气源三联件工作原理一、进气阀的工作原理：进气阀位于气源三联件的左侧，上部与负压腔相连，下部与中间腔相连。
进气阀内部主要由阀芯、阀帽和弹簧等组成。
当进气阀关闭时，阀芯与阀帽紧密贴合，阻止气体流入中间腔，此时气源三联件处于停止状态。
当进气阀打开时，气体从负压腔经过阀芯进入中间腔，使中间腔内部产生一定的压力。
二、中间腔的工作原理：中间腔是气源三联件的核心部分，它连接了进气阀和出气阀，并与工作机构相连。
当进气阀打开时，中间腔内部的压力由负压逐渐升高，同时推动工作机构进行相应的动作。
当进气阀关闭时，中间腔的压力保持稳定，工作机构保持当前位置。
中间腔还通过一个压力调节装置来控制中间腔的压力，使其保持在设定的数值范围内，以实现工作机构的精确控制。
三、出气阀的工作原理：出气阀位于气源三联件的右侧，上部与工作机构相连，下部与中间腔相连。
出气阀内部也由阀芯、阀帽和弹簧等组成。
当出气阀关闭时，阀芯与阀帽紧密贴合，阻止气体从中间腔流入工作机构，此时工作机构保持当前位置。
当出气阀打开时，气体从中间腔经过阀芯进入工作机构，推动工作机构进行运动。
气源三联件的工作原理可以理解为一个开关系统。
通过控制进气阀和出气阀的开关，可以实现气源三联件的启动、停止以及控制工作机构的运动。
整个过程中，进气阀和出气阀的开关状态是由外部控制信号控制的。
当控制信号给出开启信号时，进气阀和出气阀打开，气源通过中间腔流向工作机构，推动工作机构进行相应的动作；当控制信号给出关闭信号时，进气阀和出气阀关闭，停止气源供给，工作机构保持当前位置。
总之，气源三联件的工作原理是通过控制进气阀和出气阀的开关状态，来控制中间腔内气压的变化，从而实现对工作机构的控制。
它被广泛应用于各种工业自动化领域，如气动输送、气动控制、气动装配等。
气源三联件组成和使用说明
气源三联件组成和使用说明一、引言气源三联件是工业生产中常用的一种设备，主要用于供气，它由多个部件组成。
本文将详细介绍气源三联件的组成和使用说明。
二、气源三联件组成气源三联件主要由以下部件组成：1. 气源接头气源接头是连接气源和气动设备的部件，通常由金属材料制成，具有耐高压、耐腐蚀等特点。
气源接头常见的接口有内螺纹和外螺纹两种，以适应不同的连接需求。
2. 气源滤清器气源滤清器主要用于过滤气源中的杂质和颗粒物，确保气体的纯净度。
它通常由滤芯和滤壳组成，滤芯材质常见的有纤维布、陶瓷等，滤壳则采用可拆卸的结构，方便更换滤芯。
3. 气源减压阀气源减压阀用于将气源中的高压气体调整为设备所需的工作压力。
它通常由阀体、弹簧和调节螺杆等组成，可以通过调节螺杆的位置来调整出气压力。
气源减压阀具有稳定性好、精度高等特点。
三、气源三联件的使用说明使用气源三联件需要按照以下步骤进行：1. 安装气源接头首先，根据需要选择合适的气源接头，并将其连接到气源的供气口上。
注意要确保接头的螺纹与气源接口相匹配，然后使用扳手固定好接头，确保密封性。
2. 安装气源滤清器将气源滤清器连接到气源接头上，同样要确保两者之间的螺纹相匹配。
然后，打开滤清器的上盖，将滤芯装入滤壳中，并将上盖旋紧，确保滤芯处于正常工作状态。
3. 安装气源减压阀将气源减压阀连接到气源滤清器的出气口上，同样需要确保两者之间的螺纹匹配。
然后，根据需要调整气源减压阀的工作压力，适应所连接设备的要求。
4. 连接气动设备最后，将气动设备的进气口与气源接头的出气口连接起来。
同样，确保两者之间的螺纹相匹配，并用扳手固定好连接。
然后，打开气源开关，检查气动设备是否正常工作。
四、使用注意事项在使用气源三联件时，需要注意以下事项：1.定期检查气源三联件，确保其正常工作。
包括检查螺纹连接是否密封，滤芯是否需要更换等。
2.根据需要选择合适的气源三联件，包括气源接头、滤清器和减压阀等。
根据工作环境和工作压力的不同，选择合适的材质和型号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
斯麦特自动化教你正确使用气源三联件
气压传动系统中，气源三联件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！过滤度一般为
5-40μm，调压范围为0.15-1Mpa，如需过滤精度为5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为气源三联件。
三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。
三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。
空气过滤器和减压阀组合在一起可以称为气动二联件。
还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。
总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。
减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。
过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。
油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
气源三联件使用说明
1、过滤器排水有压差排水与手动排水二种方式。
手动排水时当水位达到滤芯下方水平
之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。
旋转钮向右为调
高出口压力，向左旋转为调低出口压力。
调节压力时应逐步均匀地调至所需压力值，不应一
步调节到位。
3、给油器的使用方法：给油器使用JIS K2213输机油（ISO VG32或同级用油）。
加油
量请不要超过杯子八分满。
数字0为油量最小，9为油量最大。
自9-0位置不能旋转，须顺
时针旋转。
气源三联件注意事项
1、部分零件使用PC(聚碳酸酯)材质，禁止接近或在有机溶剂环境中使用。
PC杯清洗请
用中性清洗剂。
2、使用压力请勿超过其使用范围。
3、当出口风量明显减少时，应及时更换滤芯。
