信息光学与激光实验讲义最新版
光信息专业基础实验2讲义(09级使用)_1
光信息专业基础实验讲义09光信息科学与技术专业佛山科学技术学院光电信息与技术实验室编写实验一 全息光栅的制作全息光栅作为一种重要的分光元件, 近年来在光全息、光通信、光互连、光交换、光计算等方面获得了广泛的应用。
与刻划光栅相比，全息光栅具有没有鬼线、杂散光少、分辨率高、适用光谱范围宽、有效孔径大、生产效率高、衍射效率高、成本低廉和易于制作等突出优点。
另外,全息法制作光栅的特点主要体现在以下几点:1) 光路的排布灵活,适合制作不同空间频率的光栅；2) 光栅尺寸可做得很大；3) 制作效率高；4) 若制作正交正弦光栅，全息法则更显优越。
正是因为这些优点使全息光栅在光栅的研制中独领风骚[1]。
光栅质量的好坏取决于栅条的平行性和等周期性。
单色均匀平面波是制作全息光栅的理想用光[2]。
全息光栅中使用较多的有黑白光栅和正弦光栅，亮度按矩形函数变化的光栅称为黑白光栅；亮度按正弦函数变化的周期图形叫做正弦光栅，见图2-1(a)和(b)。
【实验目的】1. 掌握空间频率较低的全息平面光栅的制作原理与方法；2. 学会在全息台上光学元件的共轴调节技术、扩束与准直的基本方法，熟练地获得和检验平行光；3. 学会测定全息光栅的空间频率。
【预备问题】1．什么是光栅常数？什么是空间频率？２．什么是线性曝光？什么曝光情况下获得正弦光栅？什么情况下获得黑白光栅？了解正弦光栅和黑白光栅的衍射图样有何不同。
【实验仪器】光学防震平台，He---Ne 激光器，定时器，50%分束镜，平面镜，全息干板，像屏，底片夹，透镜，显影、定影用具，读数显微镜等。
图2-1 (a)黑白光栅 (b)正弦光栅(a) (b)【实验原理】两列同频率的相干平面光波以一定夹角相交时，在两光束重叠区域将产生干涉现象。
如图2-2(a) 所示，在z=0的（x y ）平面（该平面垂直于纸面）上将接收到一组平行于y 轴的明暗相间的直条纹，其光强分布和条纹间距分别为（2-1）（2-2）式中：θ1、θ2 分别为两束相干光与（x y ）平面的法线夹角，θ1+θ2= θ 为两束光的会聚角。
信息光学专题知识讲座
(2)成像。
透镜一般由光密介质玻璃(n=1.5)做成。
1. 薄透镜旳位相调制作用 薄透镜：就是厚度和透镜表面曲率半径相比很小旳透镜。
对于薄透镜，能够近似
以为光线进入透镜旳位
O
I
置（x,y）与光线射出透
镜旳位置相同。
所以，一种薄透镜旳作用只是使入射波前受到延迟，延迟旳 多少正比于透镜各点旳厚度。
fy)
其中
fx
x0
f
,
fy
y0
f
与2-4-13式比较后不难发觉，这正是f(x,y)旳夫琅和费衍射 成果！正是因为这个原因，实践中夫琅和费衍射试验往往 都是经过一种正透镜来实现旳。
g( x0, y0 ) 还不是 f ( x, y) 旳傅立叶变换，它多了一种相位因子；
exp if ( fx2 f y2 )
3－1 透镜旳傅立叶变换性质
对于透镜，我们并不陌生，透镜是光学成像系统最主要旳 器件，我们这里讲透镜不是从几何光学旳角度去讨论它，而是 从波动光学旳角度去研究它，同学们会随即旳讨论中发觉讨论 旳成果和几何光学旳成果完全一致。当然，衍射旳效果是不能 用几何光学旳措施去讨论旳。 透镜有两个非常主要旳性质：
磨镜者公式：
1 f
(n
1)
1 R1
1 R2
假如用单位振幅旳平面波入射到透镜上，这时入射波复振幅，
U1(x, y) 1
出射光波复振幅，
U2(x, y)
U1( x, y)PL ( x, y)
exp i
k 2f
(x2
y2 )
2. 透镜旳傅立叶变换性质
会聚透镜最突出旳旳性质之一就是它固有旳进行二维傅立叶变换 旳本事。 假定光源是单色旳，也就是说我们所研究旳系统是相干系统。
激光 课件(人教版)
很大的能量
刀”;激发核反应等
2.全息照相 （1）与普通照相技术的比较：普通照相技术所记录的只是光 波的能量强弱信息，而全息照相技术还记录了光波的_相__位__信息. （2）原理：全息照相的拍摄利用了光的_干__涉__原理，使_参__考__光__ 和物光在底片上相遇，发生干涉，形成复杂的干涉条纹.这要 求参考光和物光必须具有很高的_相__干__性. （3）观察全息照片时要用_激__光__照射照片，从另一侧面观察.
一般取最小厚度d满足2d= （此波长为光在该种介质中的波长）
2
由于白光中含有多种波长的光，所以增透膜只能使其中一定波 长的光相消.因为人对绿光最敏感，一般选择对绿光起增透作 用的膜，所以在反射光中绿光强度几乎为零，而其他波长的光 并没有完全抵消，所以增透膜呈现淡紫色. 【特别提醒】增透膜的“增透”应理解为：两束反射光相互抵 消，反射光的能量减少，由于总的能量是守恒的，反射光的能 量被削弱了，透射光的能量就必然得到增强.增透膜是通过“消 反”来确保“增透”的.
（注：“提前”与“延后”不是指在时间上，而是指由左到右 的位置顺序上）
2.增透膜 为了减少光学装置中的反射光的损失， 可在元件表面涂一层透明薄膜，一般 是氟化镁. 如图所示，在增透膜的前后表面反射 的两列光波形成相干波，相互叠加，当路程差为半波长的奇数 倍时，在两个表面反射的光产生相消干涉，反射光的能量几乎 等于零.
薄膜干涉及其应用 【探究导引】
如图所示是带有增透膜的眼镜，请思考下列问题： （1）增透膜的厚度应该有多厚？ （2）薄膜干涉是哪两束光干涉得到的？ （3）用干涉法检查平面的平整度时，若出现干涉条纹不是直 条纹，如何判断平面的凹凸情况？
【要点整合】 1.用干涉法检查平面平整度 如图甲所示，两板之间形成一层空气膜，用单色光从上向下照 射，如果被检测平面是光滑的，得到的干涉图样必是等间距的. 如果被测表面某处凹下，则对应亮条纹（或暗条纹）提前出现， 如图乙中P条纹所示；如果某处凸起来，则对应条纹延后出现， 如图乙中Q所示.
信息光学课件
电磁场与麦克斯韦方程
电磁场的基本概念
电磁场是由电场和磁场组成的， 它们之间存在相互作用。
麦克斯韦方程
描述了电磁场变化的四个基本方程 ，包括电场的散射方程、磁场的散 射方程、电场的波动方程和磁场的 波动方程。
电磁场的能量守恒
电磁场在空间中传播时，其能量不 会消失也不会凭空产生，即电磁场 的能量守恒。
将光学传感技术应用于物联网领域，实现智能化 、远程化和自动化的监测和控制。
3
光学传感器的集成与小型化
通过集成和优化光学器件，实现光学传感器的微 型化和便携化，满足不同应用场景的需求。
05 信息光学实验与实践教学 环节设计
实验内容与目标设定
实验内容
信息光学实验包括干涉、衍射、光学 信息处理等基本实验，以及一些综合 性和创新性实验。
信息光学课件
目录
CONTENTS
• 信息光学概述 • 信息光学基础理论 • 信息光学器件与系统 • 信息光学前沿技术与发展趋势 • 信息光学实验与实践教学环节设计 • 信息光学课程评价与总结反思环节设计
01 信息光学概述
信息光学定义与特点
信息光学定义
信息光学是一门研究光学信息的 获取、传输、处理、存储和显示 的科学。
傅里叶变换与信息光学
傅里叶变换
是一种将时域信号转换为频域信号的数学工具，常用于信号处理 和图像处理等领域。
信息光学的基本概念
信息光学是一门研究光波在空间和时间上传递、处理和存储信息的 科学。
信息光学的应用
信息光学在通信、生物医学成像、军事等领域有着广泛的应用，如 光纤通信、光学显微镜、光学雷达等。
03 信息光学器件与系统
光学器件分类与特点
主动光学器件
最新光学与激光实验讲义
光学与激光实验讲义光学与激光实验实验讲义华南师范大学信息光电子科技学院仅供学习与交流，如有侵权请联系网站删除谢谢46光学与激光实验目录光学与激光实验 (2)目录 (2)实验二腔内选频单纵模He-Ne激光器 (14)实验三 He-Ne激光器谐振腔调整及外参数测量 (21)实验四声光调制锁模激光器 (35)仅供学习与交流，如有侵权请联系网站删除谢谢46实验一氦氖多谱线激光器在增益管长为1m的外腔式He-Ne激光器中，用腔内插入色散棱镜选择谱线的方法，在可见光区分别使氖原子的九条谱线产生激光振荡。
实验要求掌握He-Ne多谱线激光线器的工作原理及腔型结构的特点；学习外腔式激光器及腔内带棱镜激光器的调节方法；测量各条激光谱线的波长；找出各条谱线的最佳放电电流及测量最大输出功率。
一、实验原理一台激光器除激励电流外主要由两部分组成，一是增益介质；二是谐振腔。
对He-Ne激光器而言增益介质就是在两端封有布儒斯特窗的毛细管内按一定的气压充以适当比例的氦氖气体，当氦氖混合气体被电流激励时，与某些谱线对应的上下能级的粒子数发生反转，使介质具有增益。
介质增益与毛细管长度、内径粗细、两种气体的比例、总气压以及放电电流等因素有关。
对谐振腔而言腔长要满足频率的驻波条件，谐振腔镜的曲率半径要满足腔的稳定条件。
总之腔的损耗必须小于介质的增益，才能建立激光振荡。
由于介质的增益具有饱和特性，增益随激光强度增加而减小。
初始建立激光振荡时增益大于损耗，随着激光的增强而增益逐渐减小直到增益等于损耗时才有持续稳定的振荡。
稳定振荡时的增益叫阈值增益，初始的增益叫小信号增益。
小信号增益与阈值增仅供学习与交流，如有侵权请联系网站删除谢谢46益之差越大，腔内的激光强度越强，对小信号增益很低的激光谱线是否能获得激光振荡，关键在于谐振腔的损耗能降低到什么程度。
1、在可见光区激光谱线的小信号增益系数在氦氖混合气体的增益管中氖原子的3S2能级对2P i（2P i是2P1，2P2，…，2P8，2P10九个能级的简称，3S2-2P9的跃迁是违禁的）九个能级之间能够产生粒子数反转，使介质具有增益，九条谱线的小信号增益系数G0如表1所示。
激光技术实验讲义

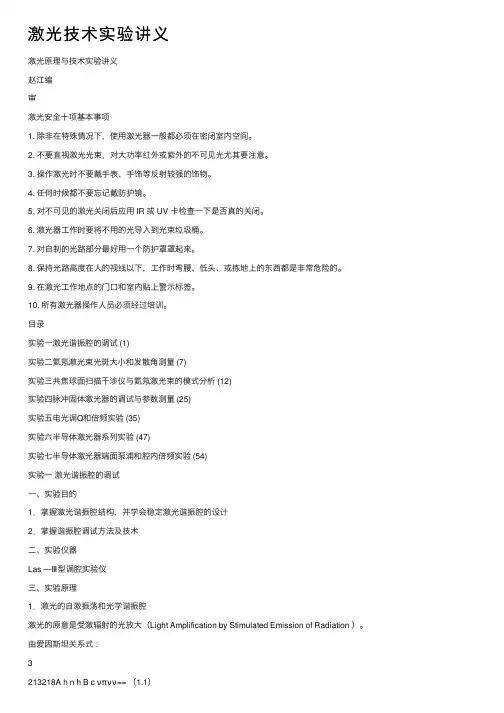

激光技术实验讲义激光原理与技术实验讲义赵江编审激光安全⼗项基本事项1. 除⾮在特殊情况下，使⽤激光器⼀般都必须在密闭室内空间。
2. 不要直视激光光束，对⼤功率红外或紫外的不可见光尤其要注意。
3. 操作激光时不要戴⼿表、⼿饰等反射较强的饰物。
4. 任何时候都不要忘记戴防护镜。
5. 对不可见的激光关闭后应⽤ IR 或 UV 卡检查⼀下是否真的关闭。
6. 激光器⼯作时要将不⽤的光导⼊到光束垃圾桶。
7. 对⾃制的光路部分最好⽤⼀个防护罩罩起来。
8. 保持光路⾼度在⼈的视线以下，⼯作时弯腰、低头、或拣地上的东西都是⾮常危险的。
9. 在激光⼯作地点的门⼝和室内贴上警⽰标签。
10. 所有激光器操作⼈员必须经过培训。
⽬录实验⼀激光谐振腔的调试 (1)实验⼆氦氖激光束光斑⼤⼩和发散⾓测量 (7)实验三共焦球⾯扫描⼲涉仪与氦氖激光束的模式分析 (12)实验四脉冲固体激光器的调试与参数测量 (25)实验五电光调Q和倍频实验 (35)实验六半导体激光器系列实验 (47)实验七半导体激光器端⾯泵浦和腔内倍频实验 (54)实验⼀激光谐振腔的调试⼀、实验⽬的1．掌握激光谐振腔结构，并学会稳定激光谐振腔的设计2．掌握谐振腔调试⽅法及技术⼆、实验仪器Las —Ⅲ型调腔实验仪三、实验原理1．激光的⾃激振荡和光学谐振腔激光的原意是受激辐射的光放⼤（Light Amplification by Stimulated Emission of Radiation ）。
由爱因斯坦关系式：3213218A h n h B c νπνν== （1.1）121212B f B f =及⿊体辐射普朗克公式：1-=KT h eh E νν（1.2）可得光⼦简并度n 为：21212121338A W A B c h n ===ννρνπρ（1.3）其中νρ为单⾊能量密度。
由于受激辐射产⽣相⼲光⼦，⽽⾃发辐射产⽣⾮相⼲光⼦。
从（1.3）式出发，要产⽣激光就需要提⾼光⼦简并度，使受激辐射远远强于⾃发辐射。
2024年激光原理与技术课件课件
激光原理与技术课件课件激光原理与技术课件一、引言激光作为一种独特的人造光，自20世纪60年代问世以来，已经在众多领域取得了举世瞩目的成果。
激光原理与技术已经成为现代科学技术的重要组成部分，并在光学、通信、医疗、工业加工等领域发挥着重要作用。
本课件旨在阐述激光的基本原理、特性以及应用技术，使读者对激光有更深入的了解。
二、激光的基本原理1.光的粒子性与波动性光既具有粒子性，也具有波动性。
在量子力学中，光被视为由一系列光子组成的粒子流，光子的能量与频率成正比。
而在波动光学中，光被视为一种电磁波，具有频率、波长、振幅等波动特性。
2.光的受激辐射受激辐射是指处于激发态的原子或分子在受到外来光子作用后，返回基态并释放出一个与外来光子具有相同频率、相位、传播方向和偏振状态的光子。
这个过程是激光产生的核心原理。
3.光的放大与谐振在激光器中，通过光学增益介质实现光的放大。
当光在增益介质中往返传播时，不断与激发态原子或分子发生受激辐射，使光子数不断增加。
同时，通过谐振腔的选择性反馈，使特定频率的光得到进一步放大，最终形成激光。
三、激光的特性1.单色性激光具有极高的单色性，即频率单一。
这是由于激光器中的谐振腔对光的频率具有高度选择性，只有满足特定频率的光才能在谐振腔内稳定传播。
2.相干性激光具有高度的相干性，即光波的相位关系保持稳定。
相干光在传播过程中能形成稳定的干涉图样，广泛应用于光学检测、全息成像等领域。
3.方向性激光具有极高的方向性，即光束的发散角很小。
这是由于激光器中的谐振腔对光的传播方向具有高度选择性，只有沿特定方向传播的光才能在谐振腔内稳定传播。
4.高亮度激光具有高亮度，即单位面积上的光功率较高。
这是由于激光的单色性、相干性和方向性使其在空间上高度集中，从而具有较高的亮度。
四、激光的应用技术1.光通信激光在光通信领域具有广泛应用，如光纤通信、自由空间光通信等。
激光的高单色性、相干性和方向性使其在传输过程中具有较低的信号衰减和干扰，从而实现高速、长距离的数据传输。
激光原理与应用讲 课件
光的干涉与衍射
光的干涉是指两束或多束相干光波在空间某一点相遇时，由 于光波的相位关系不同，导致光强分布发生变化的现象。干 涉现象是双缝实验中明暗条纹形成的原因。
光的衍射是指光波在传播过程中遇到障碍物时，光波发生弯 曲的现象。衍射现象使得光波能够绕过障碍物，继续向前传 播。
光的受激辐射
光的受激辐射是指处于激发态的原子在特定频率的光照射 下，会释放出与照射光频率相同的光子的现象。受激辐射 是产生激光的重要机制之一。
当一个光子与一个处于基态的原子相互作用时，该原子会 吸收光子的能量并跃迁到激发态。随后，该原子会释放出 一个与原先照射光频率相同的光子，同时自身回到基态。
激光的特性
国家安全规范
各国政府和相关机构也制定了相 应的激光安全规范，规定了激光 产品的生产和销售要求、使用限 制等，以确保公众的安全。
2023 WORK SUMMARY
THANKS
感谢观看
REPORTING
激光去痘
利用激光能量杀死引起 痘痘的细菌，量破坏毛囊 的生长能力，从而达到
永久脱毛的效果。
军事领域
01
02
03
激光制导
利用激光束对导弹进行精 确制导，提高导弹的命中 精度和作战效果。
激光雷达
利用激光束对目标进行探 测和定位，具有高精度、 高分辨率、抗干扰能力强 等优点。
PART 05
激光的安全与防护
激光的生物效应
光热效应
激光照射生物组织后，组织吸收光能 转化为热能，引起局部温度升高，可 能导致组织损伤。
光化学效应
电磁场效应
激光产生的电磁场能够影响生物组织 的电磁特性，对细胞和分子产生影响 。
《信息光学》课件
信息光学的发展历程
19世纪末至20世纪初
光学显微镜和望远镜等光学仪器的发明和应用，为信息光学的发展 奠定了基础。
20世纪中叶
随着激光技术的出现和发展，信息光学开始进入快速发展阶段。
20世纪末至今
随着计算机技术和光电子技术的不断进步，信息光学在通信、数据 存储、生物医学等领域得到了广泛应用。
信息光学的基本原理
02
信息光学的基本技术
光学全息技术
光学全息技术是一种利用光的干涉和衍射原理来记录和再现 三维物体的技术。通过将物体发出的光波与参考光波干涉， 将干涉图样记录在全息介质上，然后使用合适的照明光波进 行再现，即可得到物体的三维图像。
全息技术可以用于制作全息图、全息显示、全息干涉计量和 全息光学元件等。在科学研究、工业检测、医疗诊断和军事 领域等方面有广泛应用。
光学信息处理技术
光学信息处理技术是指利用光的干涉、衍射和折射等光学现象来进行信息处理的 技术。这种技术具有高速、大容量、并行处理等优点，可以用于图像处理、信号 处理、模式识别和计算机科学等领域。
常见的光学信息处理技术包括傅里叶变换光学、光学图像处理、光学计算和光学 神经网络等。
光学计算技术
光学计算技术是指利用光学方法来实现计算的技术。这种 技术利用了光的并行性和快速性，可以实现高速、高精度 和大容量的计算。
运行，为人工智能领域的发展提供新的动力。
信息光学在未来的应用前景
下一代光通信网络
随着5G、6G等通信技术的发展，信息光学将在构建下一代光通信 网络中发挥关键作用，实现超高速、超大规模的数据传输。
智能感知与物联网
光学传感器和光通信技术将在智能感知和物联网领域发挥重要作用 ，实现更高效、更智能的物联网应用。
《信息光学》课件
第二章：光学矩阵理论
光学矩阵是描述光学元件的传输特性的数学工具。学习光学矩阵的定义、表示方法、性质和计算方法，以及如 何通过光学矩阵推导光学元件的传输特性。
第三章：信息光学器件
光波导器件
光波导器件是利用光波导的特性来传输和处理信息的器件，包括光纤和光波导芯片。
光栅器件
光栅器件利用光栅结构的衍射特性来处理信息，例如光栅衍射和光栅激光器。
结束语
感谢大家的聆听与支持！在未来，信息光学将在通信、计算、存储等领域有 更广泛的应用，让我们Байду номын сангаас起探索信息光学的无限可能。
闪烁光记录器
闪烁光记录器是一种使用光固体材料记录和存储信息的高密度光存储设备。
第四章：信息光学应用
光学通信
光学通信是利用光信 号传输信息的通信方 式，具有高速、大容 量和低损耗的优势。
光存储
光存储技术利用光的 特性进行信息的高密 度存储，如光盘和固 态存储器。
光量子计算
光量子计算利用光的 量子特性进行高速并 行计算，被认为是未 来计算科学的重要方 向。
《信息光学》PPT课件
欢迎大家来到《信息光学》PPT课件！本课程将带领您探索信息光学的世界， 学习信息光学的概念、原理和应用，为您展示信息光学的魅力。
第一章：信息光学概述
信息光学是研究光与信息传输、处理和存储的学科，涉及广泛的应用领域。了解信息光学的定义、研究内容以 及与其他学科的关系，将打开信息光学的大门。
光晶体管
光晶体管是一种利用 光调控电流和电压的 器件，具有高速、低 功耗和可重构性。
第五章：信息光学前沿研究
1
研究热点
了解当前信息光学领域的研究热点，如全息影像、量子信息和高速光通信等。
信息光学讲义目录02
目录第一章信息光学的数学基础1.1 光学中常用的非初等函数 (1)1.1.1 矩形函数 (1)1.1.2 阶跃函数 (5)1.1.3 符号函数 (8)1.1.4 三角形函数 (10)1.1.5 斜坡函数 (13)1.1.6 圆域函数 (14)1.1.7 非初等函数的运算和复合 (15)1.2 光学中常用的初等函数 (17)1.2.1 sinc 函数 (17)1.2.2 高斯函数 (19)1.2.3 贝塞尔函数 (24)1.2.4 宽边帽函数 (27)1.3 函数的变换 (28)1.3.1 一维函数的变换 (28)1.3.2 可分离变量的二维函数的特性 (31)1.3.3 几何变换 (33)1.4 δ函数和梳状函数 (38)1.4.1 广义函数的含义 (38)1.4.2 δ函数的定义 (40)1.4.3 δ函数的性质 (49)1.4.4 δ函数的导数 (54)1.4.5 复合δ函数 (56)1.4.6 用δ函数描述光学过程的一个例子 (57)1.4.7 梳状函数 (59)1.5 周期函数 (64)1.5.1 周期函数的含义 (64)1.5.2 正弦函数 (66)1.5.3 周期脉冲序列 (67)1.6 离散函数 (70)1.6.1 单位脉冲序列 (70)1.6.2 单位阶跃序列 (72)1.6.3 矩形序列 (73)1.6.4 正弦型序列 (74)1.6.5 斜变序列 (75)1.6.6 实指数序列 (76)1.6.7 复指数序列 (76)1.6.8 随机序列 (77)1.7 复值函数 (77)1.7.1 复数 (77)1.7.2 复值函数 (79)1.7.3 几个常数的关系式和恒等式 (82)习题 1 (83)第二章傅里叶变换和系统的频域分析2.1 一维函数的傅里叶变换 (86)2.1.1 傅里叶级数 (86)2.1.2 傅里叶积分定理 (96)2.1.3 傅里叶变换 (97)2.1.4 极限情况下的傅里叶变换 (104)2.1.5 δ函数的傅里叶变换 (105)2.1.6 常用一维函数傅里叶变换对 (114)2.2 二维函数的傅里叶变换 (116)2.2.1 二维函数傅里叶变换的定义 (116)2.2.2 极坐标系中的二维傅里叶变换 (118)2.2.3 常用二维函数傅里叶变换对 (121)2.3 傅里叶变换的性质 (121)2.3.1 傅里叶变换的基本性质 (121)2.3.2 虚、实、奇和偶函数的傅里叶变换 (124)2.4 傅里叶变换的MATLAB 实现 (126)2.4.1 符号傅里叶变换 (126)2.4.2 离散傅立叶变换 (127)2.4.3 快速傅里叶变换 (130)2.5 卷积和卷积定理 (137)2.5.1 卷积的定义 (137)2.5.2 卷积的计算 (138)2.5.3 函数f (x, y)与δ函数的卷积 (148)2.5.4 卷积的效应 (150)2.5.5 卷积运算的基本性质 (152)2.5.6 卷积的MATLAB 实现 (154)2.6 相关和相关定理 (157)2.6.1 互相关 (157)2.6.2 自相关 (159)2.6.3 归一化互相关函数和自相关函数 (161)2.6.4 有限功率函数的相关 (162)2.6.5 相关的计算方法 (162)2.6.6 相关的MATLAB 实现 (167)2.7 傅里叶变换的基本定理 (170)2.7.1 卷积定理 (170)2.7.2 互相关定理 (171)2.7.3 互相关定理 (173)2.7.4 自相关定理 (174)2.7.5 巴塞伐定理 (174)2.7.6 广义巴塞伐定理 (175)2.7.7 导数定理或微分变换定理 (differential transform theorem) 1752.7.8 积分变换定理 (176)2.7.9 转动定理 (176)2.7.10 矩定理 (176)习题2 (178)第三章线性系统和光场的傅里叶分析3.1 线性系统的概念 (180)3.1.1 信号和信息 (180)3.1.2 系统的概念 (180)3.1.3 线性系统 (182)3.1.4 线性平移不变系统 (183)3.2 线性系统的分析方法 (184)3.2.1 正交函数系 (184)3.2.2 基元函数的响应 (188)3.2.3 线性平移不变系统的传递函数 (193)3.2.4 线性平移不变系统的传递函数 (195)3.3 光场解析信号表示 (199)3.3.1 单色光场的数学形式和复数表示 (199)3.3.2 准单色光场的复数表示 (201)3.3.3 多色光场的复数表示 (203)3.4 光场的复振幅空间描述 (206)3.4.1 球面波的复振幅 (206)3.4.2 球面波的近轴近似 (207)3.4.3 平面波的复振幅 (212)3.5 二维光场的傅里叶分析 (216)3.5.1 平面波的空间频率 (216)3.5.2 球面波的空间频率 (222)3.5.3 复振幅分布的空间频谱和角谱 (222)3.5.4 局域空间频率 (224)3.5.5 复杂光波的分解 (225)3.6 函数抽样与函数复原 (228)3.6.1 一维抽样定理 (228)3.6.3 空间-带宽积 (239)3.6.4 线性光学系统的分辨率 (242)习题3 (242)第四章标量衍射理论 (248)4.1 从矢量电场到标量电场 (251)4.1.1 波动方程 (251)4.1.2 亥姆霍兹方程 (253)4.2 基尔霍夫衍射理论 (254)4.2.1 惠更斯-菲涅耳原理 (254)4.2.2 格林定理 (256)4.2.3 基尔霍夫积分定理 (257)4.2.4 基尔霍夫衍射公式 (260)4.2.5 菲涅耳-基尔霍夫衍射公式 (263)4.2.6 球面波的衍射理论 (265)4.3 衍射在空间频域的描述 (268)4.3.1 从空间域到空间频域 (268)4.3.2 谱频的传播效应 (269)4.3.3 角谱的传播 (272)4.3.4 孔径对角谱的效应 (273)4.3.5 传播现象作为一种线性空间滤波器 (276)4.4 衍射的菲涅耳近似和夫琅禾费近似 (277)4.4.1 菲涅耳近似 (277)4.4.2 夫琅禾费近似 (280)4.4.3 夫琅禾费衍射与菲涅耳衍射的关系 (280)4.4.4 衍射屏被会聚球面波照射时的菲涅耳衍射 (281)4.4.5 衍射的巴俾涅原理 (283)4.5 菲涅耳衍射的计算 (285)4.5.1 周期性物体的菲涅耳衍射 (285)4.5.2 矩形孔的菲涅耳衍射 (291)4.5.3 特殊矩形孔的菲涅耳衍射 (300)4.5.4 圆孔的菲涅耳衍射 (303)4.6 夫琅禾费衍射的计算 (306)4.6.1 矩形孔和狭缝 (307)4.6.3 衍射光栅 (313)4.6.4 圆形孔径 (324)习题 4 (329)第五章光学成像系统的空域描述及傅里叶分析 (336)5.1 成像系统和透镜的结构及变换作用 (336)5.1.2 透镜的结构及变换作用 (337)5.2 透镜作为相位变换器 (341)5.2.1 薄透镜的厚度函数 (341)5.2.2 薄透镜的相位变换及其物理意义 (343)5.3 透镜的傅里叶变换性质 (345)5.3.1 透镜的一般变换特性 (345)5.3.2 物在透镜之前 (349)5.3.3 物在透镜后方 (353)5.4 透镜的空间滤波特性 (355)5.4.1 透镜的截止频率、空间带宽积和视场 (356)5.4.2 透镜孔径引起的渐晕效应 (359)5.5 光学系统的一般模型 (363)5.5.1 光阑 (363)5.5.2 入射光瞳和出射光瞳 (366)5.5.3 黑箱模型 (368)5.6 衍射受限光学系统成像的空域分析 (370)5.6.1 衍射受限系统的点扩散函数及成像 (370)5.6.2 正薄透镜的点扩散函数 (374)5.6.3 相干照射下衍射受限系统的成像规律 (375)5.6.4 成像系统的线性特性 (377)习题 5 (378)第六章光学成像系统的频谱分析和传递函数 (384)6.1 光成像系统像质评价概述 (384)6.1.1 星点检验法 (385)6.1.2 图像分辨率板法 (388)6.2 光学传递函数的基本概念 (394)6.2.1 以点扩散函数为基础的定义 (397)6.2.2 以正弦光栅成像为基础的定义 (401)6.2.3 以光瞳函数表示的光学传递函数 (404)6.2.4 组合成像系统的光学传递函数 (405)6.3 衍射受限相干成像系统的相干传递函数 (406)6.3.1 相干传递函数 (406)6.3.2 相干传递函数的角谱解释 (415)6.4 衍射受限系统非相干成像的频域分析—非相干传递函数 (416)6.4.1 非相干成像系统的光学传递函数(OTF) (417)6.4.2 OTF 和CTF 的关系 (421)6.4.3 衍射受限的OTF (421)6.4.4 有像差系统的传递函数 (426)6.5 线扩散函数和刃边扩散函数 (429)6.5.1 线扩散函数和刃边扩散函数的概念 (429)6.5.2 相干线扩散函数和相干刃边扩散函数 (431)6.5.3 非相干线扩散函数和刃边扩散函数 (433)6.6 相干与非相干成像系统的比较 (434)6.7 光学传递函数的测量 (436)6.7.1 光学传递函数测量装置 (436)6.7.2 光学传递函数测量步骤 (439)6.7.3 光学传递函数测量准确度 (440)6.7.4 光学传递函数的测量环境 (445)6.7.5 光学传递函数的测量数据的修正和表示 (447)6.7.6 光学传递函数的测量方法 (448)6.7.7 光学传递测量装置的检定 (450)6.7.8 光学传递标准装置 (450)6.7.9 离散采样系统光学传递测量 (451)习题 6 (452)第七章部分相干理论 (457)7.1 光的干涉理论 (457)7.1.1 叠加原理 (458)7.1.2 光波的干涉 (458)7.1.3 相干和非相干叠加 (460)7.1.4 干涉条纹的可见度 (462)7.2 互相干函数和相干度 (463)7.2.1 互相干函数的定义 (464)7.2.2 杨氏干涉条纹的几何结构 (468)7.2.3 互相干函数的谱表示 (470)7.3 时间相干性和相干时间 (471)7.3.1 时间相干性 (471)7.3.2 相干时间的定义 (476)7.3.3 傅里叶变换光谱技术 (477)7.4 空间相干性 (479)7.5 准单色条件下的干涉和互强度 (480)7.6 范西泰特-策尼克定理 (483)7.6.1 范西泰特-策尼克定理 (484)7.6.2 相干面积 (486)7.6.3 均匀圆形光源 (486)7.7 互相干函数的传播和广义惠更斯原理 (488)习题 7 (491)第八章光学全息 (496)8.1 光学全息概述 (496)8.1.1 全息术的发展简史 (496)8.1.2 全息照相的基本特点 (498)8.1.3 全息图的类型 (500)8.2 全息照相的基本原理 (501)8.2.1 全息照相的基本过程 (501)8.2.2 波前记录 (502)8.2.3 记录过程的线性条件 (503)8.2.4 波前再现 (504)8.3 同轴全息图和离轴全息图 (507)8.3.1 同轴全息图 (507)8.3.2 离轴全息图 (510)8.4 基元全息图 (514)8.4.1 基元全息图 (514)8.4.2 基元光栅 (515)8.5 菲涅耳全息图 (517)8.5.1 点源全息图和基元波带片 (517)8.5.2 几种特殊情况的讨论 (521)8.6 像全息图 (524)8.6.1 再现光源宽度的影响 (524)8.6.2 再现光源光谱宽度的影响 (525)8.6.3 色模糊 (527)8.6.4 像全息图的制作 (528)8.7 傅里叶变换全息图 (529)8.7.1 傅里叶变换全息图的原理 (530)8.7.2 准傅里叶变换全息图 (532)8.7.3 无透镜傅里叶变换全息图 (533)8.8 彩虹全息 (535)8.8.1 二步彩虹全息 (535)8.8.2 一步彩虹全息 (536)8.8.3 彩虹全息的色模糊 (537)8.9 相位全息图 (540)8.10 模压全息图 (541)8.10.1 模压全息图的制作 (542)8.10.2 全息烫印箔 (542)8.10.3 动态点阵全息图 (543)8.11 体积全息 (543)8.11.1 透射体积全息图 (544)8.11.2 反射全息图 (546)8.12 平面全息图的衍射效率 (546)8.12.1 振幅全息图的衍射效率 (547)8.12.2 相位全息图的衍射效率 (548)8.13 全息记录介质 (549)8.13.1 基本术语 (549)8.13.2 E-D曲线和特性曲线 (551)V8.13.3 全息记录介质的分类 (554)习题 8 (558)第九章光学信息处理技术 (562)9.1 引言 (562)9.2 早期研究成果 (563)9.2.1 阿贝成像理论 (563)9.2.2 阿贝-波特(Abbe-Porter)实验 (564)9.2.3 泽尼克相衬显微镜 (568)9.2.4 改善的照片质量 (570)9.3 空间频率滤波系统 (571)9.3.1 空间滤波系统 (571)9.3.2 空间滤波的傅里叶分析 (572)9.3.3 滤波器的种类及应用举例 (576)9.4 相干光学信息处理 (580)9.4.1 相干光学信息处理系统 (580)9.4.2 多重像的产生 (581)9.4.3 图像的相加和相减 (581)9.4.4 光学微分—像边缘增强 (584)9.4.5 综合孔径雷达 (586)9.5 非相干光学信息处理 (588)9.5.1 相干光与非相干光处理的比较 (588)9.5.2 非相干空间滤波 (589)9.5.3 基于几何光学的非相干处理 (593)9.6 白光信息处理 (594)9.7 光计算 (595)9.7.1 光学矩阵运算 (596)9.7.2 光学互连 (597)9.7.3 光学神经网络 (598)习题 9 (598)。
信息光学实验讲义二
信息光学实验讲义（二）指导教师：刘厚通安徽工业大学数理学院实验三全息光栅的制作引言光栅是一种重要的分光元件,在实际中被广泛应用。
许多光学元件, 例如单色仪、摄谱仪、光谱仪等都用光栅作分光元件;与刻划光栅相比, 全息光栅具有杂散光少、分辨率高、适用光谱范围宽、有效孔径大、生产效率高, 成本低廉等突出优点。
实验目的1、了解全息光栅的原理；2、掌握制作全息光栅的常用光路和调整方法；3、掌握制作全息光栅的方法。
基本原理（1）全息光栅当参考光波和物光波都是点光源且与全息干板对称放置时可以在干板上形成平行直条纹图形，这便是全息光栅。
采用线性曝光可以得到正弦振幅型全息光栅。
从光的波动性出发，以光自身的干涉进行成像，并且利用全息照相的办法成像制作全息光栅，这是本节的内容。
（2）光栅制作原理与光栅频率的控制用全息方法制作光栅, 实际上就是拍摄一张相干的两束平行光波产生的干涉条纹的照相底片，当波长为λ的两束平行光以夹角 交迭时, 在其干涉场中放置一块全息干版, 经曝光、显影、定影、漂白等处理, 就得到一块全息光栅。
相邻干涉条纹之间的距离即为光栅的空间周期d (实验中常称为光栅常数) 。
如图2-1所示：图2-1全息光栅制作原理示意图有多种光路可以制作全息光栅。
其共同特点是①将入射细光束分束后形成两个点光源，经准直后形成两束平面波；②采用对称光路，可方便地得到等光程。
如图2-2和图2-3所示。
Ⅰ图 2-2 全息光栅制作实验光路图MSPL1L2L1234567891011121314151617SPML350150100270200150L1L2图 2-3 全息光栅制作实验光路图图2-2采用马赫-曾德干涉仪光路,它是由两块分束镜（半反半透镜）和两块全反射镜组成，四个反射面接近互相平行，中心光路构成一个平行四边形。
从激光器出射的光束经过扩束镜及准直镜，形成一束宽度合适的平行光束。
这束平行光射入分束板之后分为两束。
一束由分束板反射后达反射镜，经过其再次反射并透过另一个分束镜，这是第一束光；另一束透过分束镜，经反射镜及分束镜两次反射后射出，这是第二束光。
