4种常见激光打标机原理介绍
不同类型激光打标机的工作原理差异分析

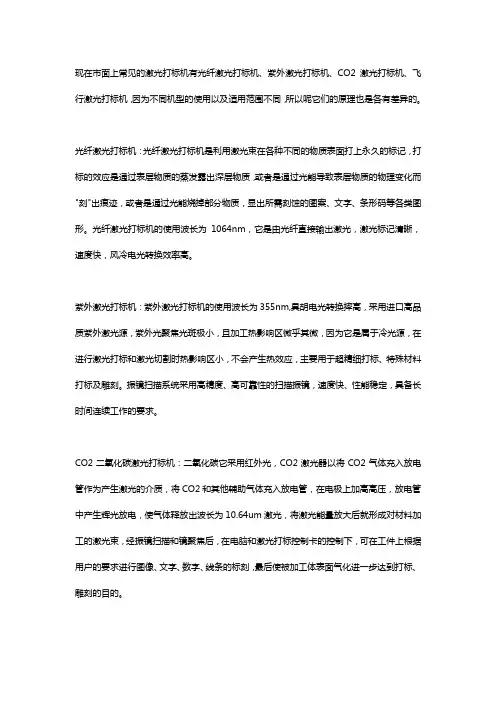

现在市面上常见的激光打标机有光纤激光打标机、紫外激光打标机、CO2激光打标机、飞行激光打标机，因为不同机型的使用以及适用范围不同，所以呢它们的原理也是各有差异的。
光纤激光打标机：光纤激光打标机是利用激光束在各种不同的物质表面打上永久的标记，打标的效应是通过表层物质的蒸发露出深层物质，或者是通过光能导致表层物质的物理变化而"刻"出痕迹，或者是通过光能烧掉部分物质，显出所需刻蚀的图案、文字、条形码等各类图形。
光纤激光打标机的使用波长为1064nm，它是由光纤直接输出激光，激光标记清晰，速度快，风冷电光转换效率高。
紫外激光打标机：紫外激光打标机的使用波长为355nm,具胡电光转换摔高，采用进口高品质紫外激光源，紫外光聚焦光斑极小，且加工热影响区微乎其微，因为它是属于冷光源，在进行激光打标和激光切割时热影响区小，不会产生热效应，主要用于超精细打标、特殊材料打标及雕刻。
振镜扫描系统采用高精度、高可靠性的扫描振镜，速度快、性能稳定，具备长时间连续工作的要求。
CO2二氧化碳激光打标机：二氧化碳它采用红外光，CO2激光器以将CO2气体充入放电管作为产生激光的介质，将CO2和其他辅助气体充入放电管，在电极上加高高压，放电管中产生辉光放电，使气体释放出波长为10.64um激光，将激光能量放大后就形成对材料加工的激光束，经振镜扫描和镜聚焦后，在电脑和激光打标控制卡的控制下，可在工件上根据用户的要求进行图像、文字、数字、线条的标刻，最后使被加工体表面气化进一步达到打标、雕刻的目的。
飞行激光打标机：飞行激光打标机主梁高度和前后位置可方便调节，激光头可180度旋转，具有红光焦点指示装置，连接光电探头，自动触发，实现自动飞行打标功能。
具有很强的文字编排和图形处理，它能自动生成批号和流水号。
针对客户的具体情况，软件功能可灵活修改，可安装于多种生产流水线，实现在线飞码。
激光打标机基本原理介绍
激光打标机基本原理介绍激光打标机可雕刻金属及多种非金属材料。
更适合应用于一些要求更精细、精度更高的场合。
应用于电子元器件、集成电路（IC）、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材。
但是由于成本较高，近年来在针对一些金属或非金属零件的标记领域，激光打标机逐渐被气动打标机所取代。
激光打标是用激光束在各种不同的物质表面打上永久的标记。
打标的效应是通过表层物质的蒸发露出深层物质，或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹，或者是通过光能烧掉部分物质，显出所需刻蚀的图案、文字。
目前，公认的原理是两种：“热加工”具有较高的激光束（它是集中的能量流），照射在被加工材料表面上，材料表面吸收激光能量，在照射区域内产生热激发过程，从而使材料表面（或涂层）温度上升，产生变态、熔融、烧蚀、蒸发等现象。
“冷加工”具有很高负荷能量的（紫外）光子，能够打断材料（特别是有机材料）或周围介质内的化学键，至使材料发生非热过程破坏。
这种冷加工在激光标记加工中具有特殊的意义，因为它不是热烧蚀，而是不产生"热损伤"副作用的、打断化学键的冷剥离，因而对被加工表面的里层和附近区域不产生加热或热变形等作用。
例如，电子工业中使用在基底材料上沉积化学物质薄膜，在半导体基片上开出狭窄的槽。
不同标记方法的比较与喷墨打标法相比，激光打标刻槽）的优越性在于：应用范围广，多种物质（金属、玻璃、陶瓷、塑料、皮革等）均可打上永久的高质量标记。
对工件表面无作用力，不产生机械变形，对物质表面不产生腐蚀（见下表）激光打标与其它标记技术的比较打标工艺速度性能图象文字变更激光打标快好不易变更激光掩模打标快较好不易变更化学腐蚀较快好不易变更照相腐蚀较快好不易变更喷墨打印快较差易于变更机械压痕快较差不易变更熔模快好不易变更气动冲针中速较好易于变更激光打标机的应用可雕刻多种非金属材料。
激光打标机的工作原理
激光打标机的工作原理激光打标机是一种常见的工业设备，常用于对各种材料进行永久标记。
它的工作原理是利用激光束对物体表面进行刻划，形成可见的标记。
下面将详细介绍激光打标机的工作原理：1. 激光发生器：激光打标机的核心部件是激光发生器。
激光发生器通过电流、能量或其他外部输入，将电能转换为激光能量。
激光发生器可以是固态激光器、二极管激光器或其他类型的激光器。
2. 激光束聚焦系统：激光发生器产生的激光束需要通过一系列的透镜或反射镜来聚焦，以便将激光束的能量集中到一个小的点上。
这通常通过使用凹透镜或反射镜来实现。
3. 工作台和XYZ轴：激光打标机通常具有XYZ轴，以便控制打标头的位置。
工作台是打标物体的平台，通过控制XYZ轴的运动，可以将打标头对准需要标记的位置。
4. 扫描系统：激光打标机的扫描系统通常由扫描镜和驱动器组成。
扫描镜通过驱动器的控制，使激光束在XY平面上进行快速扫描。
这样可以实现对标记区域的快速刻划。
5. 控制系统：激光打标机的控制系统负责控制激光发生器、扫描系统和XYZ 轴的运动。
控制系统可以通过计算机软件或者专门的控制器进行操作。
激光打标机的工作过程如下：1. 选择材料：首先需要选择要进行标记的材料。
激光打标机通常适用于金属、塑料、玻璃等各种材料。
2. 设定参数：根据材料的特性，需要设定适合的激光功率、激光频率和扫描速度等参数。
这些参数的设置会影响标记的效果和速度。
3. 材料准备：将需要标记的材料放置在工作台上，并通过调整XYZ轴的位置，将标记区域对准激光打标机的焦点。
4. 开始标记：启动激光打标机的控制系统，使其按照预设的参数和轨迹进行打标。
激光发生器产生的激光束经由聚焦系统集中在一个小点上，然后通过扫描系统控制激光束在标记区域上扫描。
5. 完成标记：当激光束在标记区域上扫描结束后，标记完成。
此时，可以关闭激光打标机，取出标记好的材料。
激光打标机的工作原理使其成为现代工业生产中的重要工具。
激光打标机工作原理解析
激光打标机工作原理解析激光打标技术是一种利用激光束对物体进行标记和雕刻的先进技术。
激光打标机通过将高能量密度的激光束聚焦到一点上，使物体表面受热，从而在表面上产生永久性的标记。
本文将对激光打标机的工作原理进行详细解析。
一、激光发生器激光打标机的核心部件是激光发生器，它产生高能量的激光束。
激光发生器通常采用固态激光器，如二极管泵浦固体激光器。
该类型的激光器通过电流激发二极管晶体产生激光。
激光的发射波长根据不同的应用需求而定，常用的波长有红光、绿光和紫光等。
二、激光束聚焦系统激光发生器产生的激光束需要被聚焦到一个细点上，以实现精细的打标效果。
激光束聚焦系统通常由两个主要部分组成：聚焦镜和扫描镜。
聚焦镜通过改变光线的折射和反射角度，将激光束聚焦到一个极小的点上。
扫描镜则用于控制激光束在工件表面的运动轨迹。
三、控制系统激光打标机的控制系统通过计算机控制激光束的开关、功率和运动轨迹等参数。
用户可以通过计算机软件进行图像设计和编辑，并将设计好的图像传输到打标机控制系统。
控制系统会根据图像的信息，控制激光发生器和扫描镜的运动，实现对物体的打标。
四、工作原理激光打标机的工作原理是利用激光束与物体表面的相互作用。
当激光束聚焦到物体表面时，激光的能量被吸收，使物体表面的温度升高。
材料受热后，发生蒸发、气化或者颜色变化等反应，从而在物体表面形成永久性的标记。
可以利用这个原理对不同材料进行打标和雕刻，包括金属、塑料、陶瓷、玻璃等。
不同材料对激光的吸收程度和反应方式各不相同，因此需要根据物体的性质和要求进行合适的调整。
五、应用领域激光打标技术在各个行业都有广泛的应用。
在电子制造业中，它可以用于打标电子元件的型号和序列号，以及进行电路板的刻蚀和雕刻。
在汽车制造业中，激光打标技术可以用于零部件的标记和追踪。
在医疗器械和食品包装等领域，激光打标技术可以实现产品的防伪标识和二维码的标记。
六、总结激光打标技术凭借其高精度、高效率和永久性的标记效果，成为现代工业生产中不可或缺的工具之一。
激光打标机工作原理解析
激光打标机工作原理解析激光打标技术是一种高精度、高速、非接触式的标记方法，广泛应用于工业生产领域。
本文将对激光打标机的工作原理进行详细解析。
一、激光打标机的组成激光打标机主要由激光器、光束传输系统、控制系统和加工工作台等组成。
1. 激光器：激光打标机所使用的激光器通常是固态激光器或二氧化碳激光器。
激光器通过电流激发激光介质产生激光。
2. 光束传输系统：光束传输系统负责将激光束从激光器传输至加工工件表面。
光束传输系统通常由镜片和反射镜组成，通过调整镜片位置和角度来控制激光束的聚焦和定位。
3. 控制系统：控制系统是激光打标机的核心部分，负责控制激光器的开关和激光束的运动。
通过计算机控制，可以实现激光束的定位、移动和打标参数的设定。
4. 加工工作台：加工工作台是激光打标机的工作平台，用于放置需要进行打标加工的工件。
二、激光打标机的工作原理激光打标机的工作原理可以简单分为光学显影和热作用两个过程。
1. 光学显影：当激光器产生的激光束通过光束传输系统聚焦至工件表面时，激光束能量会被工件表面的材料吸收或反射。
对于被吸收的能量，会引起工件表面物质的原子或分子激发，产生光致发光或光致发色效应。
这一过程形成的标记是通过物质表面颜色变化或发光来实现的。
2. 热作用：当激光束在工件表面产生吸收和热效应时，激光能量会使工件表面材料快速升温，超过材料的热稳定性极限，导致局部区域发生氧化、融化、汽化等物理或化学变化。
这一过程形成的标记是通过物质表面产生的纹理、凹凸或气孔来实现的。
三、激光打标机的应用激光打标机具有高精度、高速、非接触式的特点，广泛应用于各个行业。
1. 制造业：激光打标机可用于金属、塑料、陶瓷等材料的打标、刻蚀和雕刻，常用于产品标识、防伪标记和零件标记等。
2. 电子工业：激光打标机可在集成电路、电子元器件等微小尺寸的物体表面进行高精度的标记，广泛应用于电子产品的生产流程中。
3. 医疗领域：激光打标机可在医疗器械、药品包装以及人体皮肤等材料上进行标记，用于追溯、防伪和治疗等方面。
激光打标机原理
激光打标机原理激光打标机是一种利用激光束进行标记的设备，它可以在各种材料表面上进行高精度、高速度的标记，广泛应用于电子、汽车、医疗器械、工艺品等行业。
激光打标机原理是基于激光的光学特性和材料的热效应，通过激光束对材料表面进行加热或蒸发，从而实现标记的过程。
激光打标机的原理主要包括激光发射、聚焦、控制和材料相互作用四个方面。
首先是激光发射。
激光打标机利用激光器产生高能量、高单色性的激光束，通常采用固体激光器、气体激光器或半导体激光器。
这些激光器产生的激光束具有较高的方向性和一定的波长，可以实现对材料表面的精确加工。
其次是激光聚焦。
激光打标机通过透镜或镜片对激光束进行聚焦，使其在材料表面形成一个极小的加工点。
激光束的聚焦能力决定了标记的精度和清晰度，因此激光聚焦系统是激光打标机中至关重要的部分。
然后是激光控制。
激光打标机通过控制激光器的开关和调节激光束的强度、频率和脉冲宽度等参数，实现对加工过程的精确控制。
激光控制系统通常采用计算机控制，可以根据需要进行各种复杂的图形和文字标记。
最后是材料相互作用。
当激光束聚焦到材料表面时，激光能量会被吸收并转化为热能，导致材料表面的局部加热或蒸发。
不同材料对激光的吸收能力和热导率不同，因此激光打标机可以实现对金属、塑料、玻璃、陶瓷等各种材料的标记。
总的来说，激光打标机原理是利用激光的光学特性和材料的热效应，通过激光束对材料表面进行加热或蒸发，从而实现对材料进行高精度、高速度的标记。
激光打标机具有标记速度快、精度高、标记质量好、适用范围广等优点，因此在工业生产中得到了广泛的应用。
激光打标机的应用领域非常广泛，包括电子、汽车、医疗器械、工艺品、食品包装等行业。
在电子行业，激光打标机可以对电子元器件进行标记，如芯片、电路板、手机壳等；在汽车行业，激光打标机可以对汽车零部件进行标记，如发动机号、车身号等；在医疗器械行业，激光打标机可以对医疗器械进行标记，如手术器械、医用包装等；在工艺品行业，激光打标机可以对工艺品进行标记，如水晶、玻璃、陶瓷等；在食品包装行业，激光打标机可以对食品包装进行标记，如日期、批号、条形码等。
激光打标机知识大全
激光打标机知识大全激光打标机是一种利用激光技术进行标记的机器设备。
它通过激光束照射物体表面，将激光能量转化为热能，使材料表面产生化学或物理变化，从而实现印刷文字、图案、条形码等标记的目的。
下面将详细介绍激光打标机的原理、分类、应用、优势和注意事项。
激光打标机主要通过高能量激光束在物体表面进行标记。
激光光束可以聚焦为很小的点，通过改变激光束的强度、频率、聚焦和位置，可以实现对物体表面的刻画和标记。
激光打标机可以在金属、塑料、陶瓷、玻璃等多种材料上进行标记。
按作用方式可分为点状打标机、线状打标机和阶梯状打标机。
点状打标机用于对物体表面进行点状标记，线状打标机用于对物体表面进行直线状标记，阶梯状打标机用于对物体表面进行阶梯状标记。
1.高精度：激光束可以聚焦为很小的点，可以实现高精度的标记。
2.高速度：激光打标机的标记速度较快，可以大幅提高生产效率。
3.高稳定性：激光打标机具有稳定的输出功率和稳定的标记效果，保证了标记结果的一致性。
4.高可靠性：激光打标机采用无接触式标记方式，不易损坏材料表面，且寿命较长。
5.环保节能：激光打标机采用非接触式标记方式，没有污染物产生，减少了对环境的影响。
6.易操作：激光打标机配备了用户友好的操作界面，易于操作和维护。
1.安全防护：激光打标机工作时，应做好激光防护，避免激光对人眼和皮肤的伤害。
2.材料选择：不同材料的激光打标效果可能会有所不同，应根据材料的特性选择适合的激光打标机。
3.操作维护：定期对激光打标机进行检查和维护，确保设备的正常运行。
4.培训操作人员：对操作激光打标机的人员进行专业培训，确保安全和正确操作。
总结：。
激光打标机基本原理
激光打标机基本原理随着科技的不断发展，激光打标技术在工业生产中扮演着越来越重要的角色。
激光打标机是一种利用激光束对物体表面进行刻画、打标的设备，它具有高精度、高效率、非接触性等特点，在各个行业得到广泛应用。
那么，激光打标机的基本原理是什么呢？激光打标机的基本原理是利用激光束的高能量来改变物体的表面性质，从而实现打标的目的。
它主要由激光发生器、激光束传输系统、光束聚焦系统和控制系统等组成。
首先是激光发生器。
激光发生器是激光打标机的核心部件，它能够产生高能量的激光束。
在激光发生器中，通过电子激发原子或分子，使其能级发生跃迁，从而产生激光。
常用的激光发生器有固体激光器、气体激光器和半导体激光器等。
其次是激光束传输系统。
激光束传输系统的主要作用是将激光束从激光发生器传输到光束聚焦系统。
在传输过程中，激光束需要经过一系列的光学元件，如准直镜、反射镜等，来确保激光束的稳定传输。
然后是光束聚焦系统。
光束聚焦系统是将激光束聚焦到一个非常小的点上，以实现对物体表面的刻画和打标。
光束聚焦系统主要由透镜和聚焦镜组成，通过调整透镜和聚焦镜的位置来改变激光束的聚焦效果。
最后是控制系统。
控制系统是激光打标机的智能核心，它能够对激光打标机进行精确的控制和调整。
通过输入指令，控制系统可以控制激光的开关、功率、扫描速度等参数，从而实现不同形状、大小的打标效果。
激光打标机的基本原理就是通过激光束的高能量来改变物体表面的性质，从而实现打标的目的。
在实际应用中，激光打标机可以对金属、塑料、陶瓷、玻璃等各种材料进行刻画、打标，具有非常广泛的应用前景。
总结一下，激光打标机的基本原理包括激光发生器产生激光束、激光束传输系统将激光束传输到光束聚焦系统、光束聚焦系统将激光束聚焦到物体表面以及控制系统对激光打标机进行精确控制。
激光打标机的应用领域广泛，为工业生产提供了高效、高质量的解决方案。
相信随着科技的不断进步，激光打标技术将会有更加广阔的发展前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四种最常见激光打标机原理介绍
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
光纤激光打标机
光纤激光打标机原理:光纤激光打标机是利用激光束在各种不同的物质表面打上永久的标记。
打标的效应是通过表层物质的蒸发露出深层物质,或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹,或者是通过光能烧掉部分物质,显出所需刻蚀的图案、文字、条形码等各类图形。
所谓光纤激光打标机是指该款打标机使用的是光纤激光器,光纤激光器具有体积小(无水冷装置,使用风冷)、光是质量好(基模)、免维护等特点。
光纤激光打标机主要组成:光纤激光打标机主要由光纤激光器、高速扫描振镜、打标软件、工控电脑和机柜等部件组成。
其中光纤激光器为主要核心部件。
光纤激光打标机优点:光纤激光打标机为当今国际上最先进激光标记设备,具有光束质量好,体积小、速度快、工作寿命长、安装灵活方便以及免维护等特点。
广泛用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、模具、电线电缆、食品包装、首饰、烟草以及军用事等众多领域图形和文字的标记,以及大批量生产线作业。
CO2激光打标机
CO2激光打标机原理:CO2激光打标机即二氧化碳激光打标机(CO2就是二氧化碳)。
是利用CO2气体为工作介质的激光振镜打标机。
CO2激光打标机是CO2激光器以CO2气体为介质,将CO2和其他辅助气体充入放电管在电极上加高压,放电管中产生辉光放电,使气体释放出波长为10.64um激光,将激光能量放大后,经振镜扫描和F-Theta镜聚焦后,在电脑和激光打标控制卡的控制下,可在工件上根据用户的要求进行图像、文字、数字、线条的标刻。
CO2激光打标机组成:CO2激光打标机主要由CO2激光器、10.64场镜、10.64扩束镜、CO2激光电源、扫描振镜、控制电脑、激光控制卡、激光控制软件、激光机机架、激光循环水系统、电路控制系统等部件组成。
CO2激光打标机主要特点:使用二氧化碳激光器,属通用机型,后聚焦方式,体积小,集成化程度高。
该机适用绝大数非金属材料打标,如CO2激光打标机纸质包装、塑料制品、标签纸、皮革布料、玻璃陶瓷、树脂塑胶、竹木制品、PCB板等。
CO2激光器是远红外光频段波长为10.64um的气体激光器,采用CO2气体充入放电管作为产生激光的介质,当在电极上加高电压,放电管中产生辉光放电,就可使气体分子释放出激光,将激光能量放大后就形成对材料加工的激光束。
半导体激光打标机
半导体激光打标机的原理:半导体激光泵浦全固态激光器(DPSSL)进行激光打标的工作原理是利用大功率半导体量子阱激光器代替气体灯泵浦固态晶体为增益介质激光谐振腔,使之产生新波长的激光,在利用晶体备频混频交应产生SHG、THG等波长的激光。
通过设计建立了从来料复验、部装生产、过程检查、总装调试到成品总检的整个激光打标工艺流程、操作规程和质量标准。
半导体激光打标机组成:主要由四个系统组成:光路系统,电路系统,水路系统及控制系统。
光路系统主要是由红光、全反、半反、模块、Q、场镜、扩束镜、扫描等组成。
电路系统主要是由控制电路(控制箱)、激光电源、Q电源、扫描电源组成。
控制系统则主要是由扫描振镜、电脑、控制软件(板卡)等组成。
水路系统主要由水箱、水管组成,形成一个循环的水路。
半导体激光打标机优点:激光光束模式好,电光转换效率高,耗电少,免维护;有些光电量测厂商把量测设备中激光的光源由最初的He-Ne激光改成二极管激光,以取得最佳的机器寿
命(He-Ne激光寿命一般为10^4HR,而二极管激光寿命为10^5HR,相差十倍),特别适合现场长时间的操作;瞬间即可达到开关的作用,适宜通信用途。
并且半导体激光打标机一开机很快便稳定下来,又很合适用电路调制其输出,比如可使用脉波调制法量测距离(而He-Ne激光打标机必须开机三十分钟后才稳定下来,这点是万万比不上半导体激光打标机了);利用周期
表中的Ⅲ/V族,例如砷化镓等化合物可制成二极管激光,当电流通过pn界面时,将因化合物的不同而发出各种可见激光及不可见激光。
半导体激光只要改变组合元素的比例,便可改变不同的能量间隔,不同的能量间隔,提供了不同的输出波长,由于具有红外线及红色波长,在通信
及量测上很容易与各种传感器配合而得到很广泛的用途;操作简单方便,打标质量精度高;机
械性质方面:结构紧凑、坚固、体积小的优点。
YAG激光打标机
YAG激光打标机系列机型的中具有最高的性价比的高端产品--半导体激光打标机。
在最近几年随着制造成本的降低已替代灯泵浦激光打标机成为激光加工用户们的采购首选机型,采用半导体激光打标机,可以大大节省后期维护中的耗电和耗材的费用,获得更好的激光
标记效果,并可提高设备可靠性,大大降低维护量。
YAG激光打标机优点:
1.省灯:半导体二极管的寿命长达10000小时,以每天工作八小时计算,可长达三年无须更换耗材,而氪灯的寿命只有几百小时,因此半导体激光打标机可称为免维护系统。
2.省电:半导体激光打标机的功耗只有2KW左右,而灯泵浦激光打标机需要6KW左右,即半导体激光打标机每小时可以省电4度,按工业用电每小时一度电一元计算,同样工作一小时,半导体激光打标机每工作一小时要比灯泵浦激光打标机省4元钱电费。
3.标记效果更好:半导体泵浦产生的激光的单色性更好,激光的模式更佳,激光聚焦后的光点更小,能量更集中,能取得更好的标记效果,因此半导体激光打标机可以做出灯泵浦激光打标机无法达到的工艺效果。
4.免维护:灯泵浦激光打标机需要经常更换氪灯,每次换灯还要重新调试光路。
而半导体激光打标机免维护,大大增加了设备的稳定可靠性,降低了日常维护的工作量。
5.其他未精确计算的节约:灯泵浦激光标记机体积庞大,运行噪音较大,同时庞大的冷水机会产生更多的热量,尤其在南方夏季,环境气温较高,这些多余的热量会使工人的工作环境更恶劣,或者需要更多的空调系统来调节工作环境的温度,增大了生产成本。
