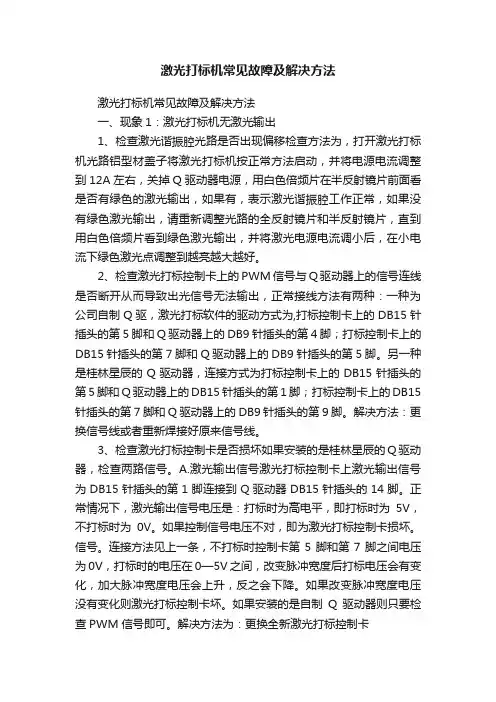

激光打标机常见故障及解决方法

激光打标机常见故障及解决方法

一、现象1：激光打标机无激光输出

1、检查激光谐振腔光路是否出现偏移？检查方法为，打开激光打标机光路铝型材盖子将激光打标机按正常方法启动，并将电源电流调整到12A左右，关掉Q驱动器电源，用白色倍频片在半反射镜片前面看是否有绿色的激光输出，如果有，表示激光谐振腔工作正常，如果没有绿色激光输出，请重新调整光路的全反射镜片和半反射镜片，直到用白色倍频片看到绿色激光输出，并将激光电源电流调小后，在小电流下绿色激光点调整到越亮越大越好。

2、检查激光打标控制卡上的PWM信号与Q驱动器上的信号连线是否断开？从而导致出光信号无法输出，正常接线方法有两种：一种为公司自制Q驱，激光打标软件的驱动方式为,打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB9针插头的第4脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第5脚。另一种是桂林星辰的Q驱动器，连接方式为打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB15针插头的第1脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第9脚。解决方法：更换信号线或者重新焊接好原来信号线。

3、检查激光打标控制卡是否损坏？如果安装的是桂林星辰的Q驱动器，检查两路信号。A.激光输出信号激光打标控制卡上激光输出信号为DB15针插头的第1脚连接到Q驱动器DB15针插头的14脚。正常情况下，激光输出信号电压是：打标时为高电平，即打标时为5V，不打标时为0V。如果控制信号电压不对，即为激光打标控制卡损坏。信号。连接方法见上一条，不打标时控制卡第5脚和第7脚之间电压为0V，打标时的电压在0—5V之间，改变脉冲宽度后打标电压会有变化，加大脉冲宽度电压会上升，反之会下降。如果改变脉冲宽度电压没有变化则激光打标控制卡坏。如果安装的是自制Q驱动器则只要检查PWM信号即可。解决方法为：更换全新激光打标控制卡

4 检查激光打标软件的驱动方式是否正确？正确的驱动方式为：（1）如果激光打标机Q驱动器为白色星辰数字式Q驱动器，那么选择的软件驱动方式为时激光打标机才能正常输出激光，（2）如果激光打标机Q驱动器为我们公司自己生产的软件内控式Q驱动器，那么选择的软件驱动方式为时激光打标机才能正常输出激光，如果是软件Q驱动方式选择不正确，此时激光打标机便不会有激光输出，解决方法为：在电脑的程序文件的菜单下找到MarkingMate System软件，然后点击UTILITY,再进入驱动管理员Drv-Manager选择正确的驱动方式

5、检查电脑操作系统或电脑是否有故障？检查方法为：（1）首先检查电脑的；我的电脑（右键）-属性-硬件-设备管理器看是否有找到激光打标PCI控制卡，如果有问号，表示激光打标控制软件的控制卡驱动程序未安装好，因此无法输出打标出光信号，解决方法为:重新安

装电脑系统和激光打标软件，电脑重新启动时直接按F11后再输入备份密码“yida”即可以

6、检查激光电源是否损坏？检查方法为：启动激光打标机后点击激光电源“START/STOP”键，WORKING指示灯工作后，再调节激光电源电流调节旋钮，如果电压显示表数字无法上升或显示0，表示激光电源损坏。解决方法为：更换激光电源。

7、检查半导体激光器是否损坏？检查方法为：（1）启动激光打标机后点击激光电源“START/STOP”键，WORKING指示灯工作后，再调节激光电源电流调节旋钮，如果2020S型号电源电压显示表数字无法上升到16V以上，2415型号电源电压显示表数字无法上升到21V以上时，半导体激光器损坏，（2）或者将激光打标机正常启动后，用倍频片放置在半导体激光器模块激光棒的前端卡是否有很强的绿光输出，如果没有表示半导体激光模块损坏

8 检查半导体激光器，Q开关，全反半反镜片的表面是否有结露挡光现象？检查方法为;打开激光打标机谐振腔的铝合金盖子用眼睛观察，如果有结露现象故障原因为冷水机设定温度过低或者室内温度过高，导致激光机和室温温差过大，从而产生结露挡住激光输出。解决方法为：（1）将激光冷水机的工作温度设定为25度（2）将激光打标机工作的室内开启空调将室温控制在30度左右

二、现象2：激光打标时输出激光很弱

1、检查Q驱动器上的M1、M

2、M3档位是否选错？正确的方式是选择M1模式。

2、检查打标工件的焦距是否正确？激光打标的原理是通过将高能量密度的准直平行激光进行聚焦后通过瞬间的高峰值功率将产品的表面物质进行气化，只有在正焦点时激光的能量才会最强，就像我们用放大镜烧火柴的原理一样，检查方法为上下移动工作台，看激光能量是否有变强，如果有，重新调整焦距即可以。

3、检查激光冷水机水温是否过高或过低？检查方法：（1）查看激光冷水机温度显示表，看温度是否超过26摄氏度或低于10摄氏度，并用手指伸入激光冷水机盛水容器内，看实际水温和温度显示表是否相符，如果温度相符，并且超过26摄氏度或低于10摄氏度，首先检查激光冷水机前面的防尘过滤网上灰尘是否过多，如果灰尘过多，先清洗灰尘，再观察冷水机制冷温度是否可以控制在25度左右，如果可以表示故障排除，如果不可以，问题有可能是压缩机氟利昂压力不够，制冷量不够，解决方法为：联系专业空调制冷工添加氟利昂

4 检查Q开关水温是否过高？检查方法为：打开激光打标机谐振腔铝合金盖子，等激光打标机工作30分钟后，用手指去摸Q开关的表面，看Q开关表面温度是否烫手？如果烫手表示声光Q开关的冷却循环水路被水垢堵住，从而导致声光Q驱动器电源保护，激光输出就会变弱，解决方法为：将Q开关拿下来，打开进出水嘴用高压水枪吹通后重新安装回去即可

5、检查全反，半反射镜片、聚焦镜片、振镜镜片、Q开关的镜片表面是否弄脏或擦花？检查方法为：用高亮度白光LED手电筒对着光学镜片表面观看，看镜片表面是否有烧伤点或者灰尘，如果有，请用柔软的脱脂棉签和无水酒精将表面的灰尘和斑点擦掉，并重新用倍频片轻微调整全反，半反镜片即可，如果擦洗镜片后仍然不行，请更换相关光学镜片。

6、检查半导体激光器，全反射镜片，半反射镜片和扩束镜是否绝对同心和准直？如果光路不在一条同心直线上，激光输出时激光模式就会变差，激光的穿透能力就会降低，检查方法为：正常启动激光打标机后，将激光电源电流调节到可以加工产品的电流后，将Q驱动器电源开关关掉，用倍频片放在扩束镜的前面，并轻微调整半反射镜片，看绿色激光亮度是否最亮，并且在倍频片上是一个实心的圆光斑？如果不是重新调整光路至上述标准即可。

7、检查Q开关是否没有调好？正常情况为打标时Q开关输出激光，不打标时Q开关要锁住激光。检查方法为：可将激光电源的电流调到最大，将倍频片放在半反射镜片之前看有没有绿色激光漏光。如果漏光，激光会很弱。解决方法：重新调整Q开关，激光通过Q开关的中心通过，电流最大时用倍频片放在半反射镜片的前面仍然没有绿色激光输出即可

。

8、检查经过扩束镜的激光有没有打在振镜中心或者是振镜的镜片是否刮花？检查方法：将聚焦镜头取下来后，正常启动激光打标机，激光电源电流调节至正常打标的电流后，关掉Q驱动器电源，用倍频片放在振镜中央看激光是否在绿色的激光是否为实心圆形光斑，如果不是，表示激光没有被送到振镜镜片中央，被挡住壹部分，所以激光会变弱。解决方法：重调光路扩束镜位置，直至将激光输送到振镜镜片的中央或更换振镜片。

三、现象3：激光不打标时会连续输出激光或漏光

1、错误的开关机顺序均可能会导致连续出光。正确的开机顺序为：总电源=＞电脑=＞打标软件=＞激光电源=＞等激电源上的READY灯亮后=＞按START键启动=＞Q驱动器=＞振镜电源开关。关机顺序与之相反。

2、激光打标软件在使用弓形填充，填充大面积图形时，如果按ESC暂停时或选择自动雕刻按ESC 暂停时会出现电脑死机或漏光现象，解决方法为：重新启动电脑，并打开激光打标软件即可

3、检查激光打标控制卡是否损坏？检查方法：如果安装的是桂林星辰的Q驱动器，检查两路信号。A.激光输出信号激光打标控制卡上激光输出信号为DB15针插头的第1脚连接到Q驱动器DB15针插头的14脚。正常情况下，激光输出信号电压是：打标时为高电平，即打标时为5V，不打标时为0V。如果控制信号电压不对，即为激光打标控制卡损坏。信号。不打标时控制卡DB15针插头第5脚和第7脚之间电压为0V，打标时的电压在0—5V之间，改变脉冲宽度后打标电压会有变化，加大脉冲宽度电压会上升，反之会下降。如果改变脉冲宽度电压没有变化则激光打标控制卡坏。如果安装的是自制Q驱动器则只要检查PWM信号即可。解决方法为：更换全新激光打标控制卡。

4、Q开关没有调好，正常情况为打标时Q开关输出激光，不打标时Q开关要锁住激光。检查方法为：可将激光电源的电流调到最大，将倍频片放在半反射镜片之前看有没有绿色激光漏光。如
