喷雾干燥塔原理
喷雾干燥原理及过程
喷雾干燥原理及过程
喷雾干燥是一种常用的干燥技术，其原理是将待干燥的液体物料通过雾化器分散成微小的雾滴，然后在高温下快速干燥。
该技术适用于大量液体的处理，常用于食品、药品和化工等行业。
喷雾干燥的过程主要包括以下步骤：
1. 液体物料通过管道进入雾化器，雾化器将其分散成微小的雾滴。
雾滴的大小和形状取决于雾化器的类型和操作条件。
2. 雾滴进入干燥塔，与热空气接触。
热空气将雾滴中的水分迅速蒸发，使雾滴变成干燥的固体颗粒。
3. 干燥后的颗粒通过重力或气力收集器收集，经过进一步处理后得到最终产品。
喷雾干燥的优点包括：
1. 处理量大，适用于大量液体的干燥。
2. 干燥速度快，可以在短时间内完成大量液体的干燥。
3. 干燥后的产品具有良好的分散性和流动性。
4. 可以根据需要调整产品的粒度和形状。
然而，喷雾干燥也存在一些缺点：
1. 干燥过程中需要消耗大量的热能，因此能耗较高。
2. 如果液体物料中含有易挥发成分，这些成分可能会在高温下挥发损失。
3. 干燥后的产品中可能会残留一些未挥发的溶剂或有害物质，
需要进行后续处理。
卧式喷雾干燥塔结构原理
卧式喷雾干燥塔结构原理嗨，小伙伴们！今天咱们来唠唠卧式喷雾干燥塔这个超有趣的东西。
咱先来说说它的整体结构哈。
卧式喷雾干燥塔呢，就像是一个长长的大盒子横在那儿。
它有一个外壳，这个外壳就像房子的墙一样，把里面的东西都给包起来，起到保护的作用呢。
这个外壳一般都是用金属做的，很结实的哟。
再往里面看呀，有一个很关键的部件，那就是雾化器。
雾化器就像是一个神奇的小魔法师，它能把液态的物料变得像雾一样细小的颗粒。
你能想象吗？本来是黏糊糊的液体，经过雾化器这么一捣鼓，就变成了雾蒙蒙的小液滴，就像仙女洒下的小仙雾一样。
雾化器的种类还不少呢，有离心式的雾化器，就像小旋风一样，把液体甩成小雾滴；还有压力式的雾化器，靠压力把液体从很小的孔里挤出去，变成雾滴。
在这个卧式喷雾干燥塔里面呀，还有热空气系统。
热空气就像是一个热情的小伙伴，它到处跑来跑去，给整个干燥过程提供热量呢。
热空气是怎么来的呢？一般是通过加热器把空气加热的，就像给空气穿上了一件暖和的小棉袄。
这个热空气会从特定的入口进入到干燥塔里面，然后在里面欢快地穿梭。
当雾化后的小液滴和热空气相遇的时候，那可就热闹啦。
小液滴里面的水分就像是一个很害羞的小娃娃，一遇到热空气这个热情的家伙，就赶紧跑掉啦，这个过程就是干燥的过程。
小液滴就慢慢地变成了固体的小颗粒。
干燥塔里面还有一个出料装置。
这个出料装置就像是一个小管家，把已经干燥好的物料规规矩矩地收集起来。
它会把物料从干燥塔里面运出来，然后送到该去的地方，比如包装车间之类的。
说到这里，咱们还得聊聊这个干燥塔里面的气流走向。
热空气和小液滴在里面的运动就像是一场有趣的舞会。
热空气在里面有自己的路线，小液滴也在按照自己的轨迹和热空气互动。
一般来说，热空气会在干燥塔里面形成一种循环，这样就能充分地和小液滴接触，让干燥的效果更好。
卧式喷雾干燥塔的原理其实就是利用热空气和雾化器的配合，把液态物料变成固态的粉末或者颗粒。
这个过程就像是一场奇妙的魔法秀。
压力式喷雾干燥塔的设计
压力式喷雾干燥塔的设计设计报告：压力式喷雾干燥塔
1.引言
1.1目的
1.2背景
1.3设计范围
2.设计原理
2.1压力式喷雾干燥塔原理
2.2干燥过程中的传热和传质机理
3.设计参数
3.1原料特性
3.2干燥要求
3.3产品规格
3.4操作条件
3.5其他参数
4.设计计算
4.1塔体尺寸计算
4.2干燥速率计算
4.3空气和颗粒物的流动计算
4.4传热计算
4.5塔体材料选择
5.设计步骤
5.1塔体结构设计5.2喷雾系统设计5.3热交换系统设计
5.4控制系统设计
6.设计结果
6.1塔体结构图纸6.2喷雾系统图纸6.3热交换系统图纸
6.4控制系统图纸
7.设计优化
7.1材料选用优化7.2喷雾系统优化7.3热交换系统优化
7.4控制系统优化
8.安全考虑
8.1塔体安全
8.2喷雾系统安全
8.3热交换系统安全
8.4控制系统安全
9.结论
附录：图纸和计算表格
注：以上是设计报告的基本结构和大致内容，具体情况可以根据实际设计要求进行调整和补充。
在每个章节中可以进一步展开相关内容，包括详细的计算步骤、数学模型、图表等。
建陶压力喷雾干燥塔技术基本原理与生产控制
陶瓷材料喷雾干燥塔技术基本原理与生产控制墙地砖生产过程包括三个重要的工序：制粉、成形与烧成。
制粉是最重要也是非常关键的工序，制粉分两部分：原料的球磨和喷雾干燥。
在球磨工序控制好泥浆的细度和水分后，喷雾干燥工序则决定了坯体粉料的质量，它直接影响后续工序的质量：粉料的成形性能、坯体均匀性、生坯强度等，进而影响瓷砖产品的性能。
喷雾造粒制备的粉料，一般要求满足以下性能：(1)具有一定的水分(2)合理的颗粒度及颗粒级配(3)良好的流动性(4) 一定的松装密度满足上述要求的前提下，充分发挥喷雾干燥塔的效率，达到节能减排的目的。
本文根据文后所列文献，结合作者的生产实际经验，从喷雾干燥塔的结构开始，介绍喷雾干燥的工作原理，以及生产过程中的控制要点与缺陷克服措施等。
2喷雾干燥塔的结构喷雾干燥塔的结构有很多种，陶瓷厂常用的喷雾干燥塔，它通常包括如下几部分：(1)料浆供应系统包括：浆池搅拌机、泥浆泵、料浆筛、输浆管道、流量计等。
作用：向雾化器供应料浆。
(2)雾化器雾化器是喷雾干燥塔最重要的部件。
它的作用是将输入的料浆雾化成微细的液滴，以便干燥。
雾化器种类有很多种：旋转式雾化器、喷嘴式雾化器、组合式雾化器。
不同的雾化器可以适合不同的料浆类型，提供大小均匀的雾滴。
(3)干燥塔它是整个工艺过程的主体设备，它的主要作用是容纳雾化后的料浆液滴与热风交汇，完成干燥过程。
(4)热风系统包括：空气加热器(热风炉)、调温冷风机、分风器、热风管道等。
它的作用是为喷雾干燥塔提供热风，作为干燥介质。
分风器的作用是均匀分配热风，使热风以一定的角度下旋，使料浆均匀受热。
如果分风器倾斜，将导致粉料干湿严重不均。
(5)废气排放和除尘系统包括：除尘机、排风机、废气烟囱、脱硫机等。
作用：回收废气中的粉料，并且对废气进行处理，使之达到国家规定的排放标准，保护环境。
(6)卸料及粉料输送系统。
3喷雾干燥的工艺过程喷雾干燥一般可以分为四个阶段：(1)泥浆雾化成雾滴(2)雾滴与空气接触(混合和流动)(3)雾滴干燥(水分蒸发)(4)干燥产品与空气分离其中最重要的是雾化与干燥，直接影响产品质量。

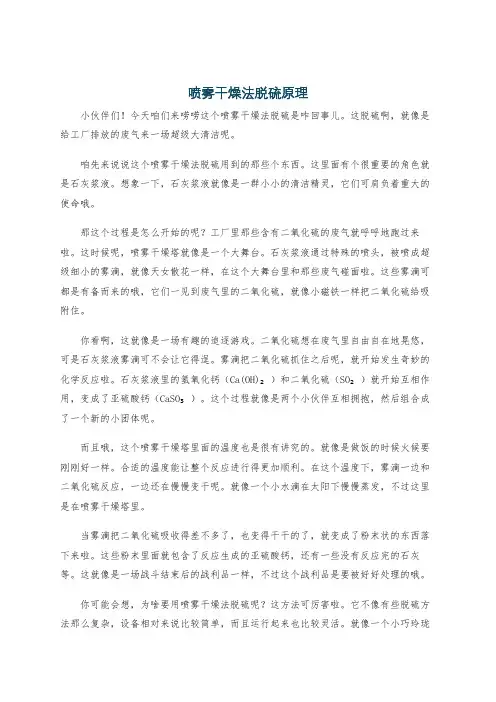

喷雾干燥法脱硫原理
喷雾干燥法脱硫原理小伙伴们！今天咱们来唠唠这个喷雾干燥法脱硫是咋回事儿。
这脱硫啊，就像是给工厂排放的废气来一场超级大清洁呢。
咱先来说说这个喷雾干燥法脱硫用到的那些个东西。
这里面有个很重要的角色就是石灰浆液。
想象一下，石灰浆液就像是一群小小的清洁精灵，它们可肩负着重大的使命哦。
那这个过程是怎么开始的呢？工厂里那些含有二氧化硫的废气就呼呼地跑过来啦。
这时候呢，喷雾干燥塔就像是一个大舞台。
石灰浆液通过特殊的喷头，被喷成超级细小的雾滴，就像天女散花一样，在这个大舞台里和那些废气碰面啦。
这些雾滴可都是有备而来的哦，它们一见到废气里的二氧化硫，就像小磁铁一样把二氧化硫给吸附住。
你看啊，这就像是一场有趣的追逐游戏。
二氧化硫想在废气里自由自在地晃悠，可是石灰浆液雾滴可不会让它得逞。
雾滴把二氧化硫抓住之后呢，就开始发生奇妙的化学反应啦。
石灰浆液里的氢氧化钙（Ca(OH)₂）和二氧化硫（SO₂）就开始互相作用，变成了亚硫酸钙（CaSO₃）。
这个过程就像是两个小伙伴互相拥抱，然后组合成了一个新的小团体呢。
而且哦，这个喷雾干燥塔里面的温度也是很有讲究的。
就像是做饭的时候火候要刚刚好一样。
合适的温度能让整个反应进行得更加顺利。
在这个温度下，雾滴一边和二氧化硫反应，一边还在慢慢变干呢。
就像一个小水滴在太阳下慢慢蒸发，不过这里是在喷雾干燥塔里。
当雾滴把二氧化硫吸收得差不多了，也变得干干的了，就变成了粉末状的东西落下来啦。
这些粉末里面就包含了反应生成的亚硫酸钙，还有一些没有反应完的石灰等。
这就像是一场战斗结束后的战利品一样，不过这个战利品是要被好好处理的哦。
你可能会想，为啥要用喷雾干燥法脱硫呢？这方法可厉害啦。
它不像有些脱硫方法那么复杂，设备相对来说比较简单，而且运行起来也比较灵活。
就像一个小巧玲珑但是功能强大的小工具一样。
它还能适应不同的废气流量和二氧化硫浓度呢。
不管废气是多是少，二氧化硫浓度是高是低，它都能努力地去把二氧化硫给揪出来。
喷雾干燥器原理简介
喷雾干燥器原理简介喷雾干燥器是一种常用的物料干燥设备，它通过将液体物料雾化成细小颗粒后进行干燥，从而实现将液体物料转化为粉状物料的过程。
本文将对喷雾干燥器的原理进行简要介绍，以帮助读者对该设备有更全面、深刻和灵活的理解。
1. 喷雾干燥器的基本工作原理喷雾干燥器主要由喷雾器、干燥塔和废气处理系统组成。
其基本工作原理如下：(1) 喷雾器将液体物料通过高压喷嘴雾化成微小颗粒，形成雾状物料。
(2) 雾状物料在干燥塔内与热空气进行瞬时接触，并在短时间内失去水分，从而形成粉状物料。
(3) 干燥后的物料通过废气处理系统进行处理，以降低湿气和颗粒物的排放浓度。
2. 喷雾干燥器的干燥原理喷雾干燥器的干燥原理可以简单概括为两个过程：传质过程和热传导过程。
(1) 传质过程：喷雾干燥器中的雾状物料通过与热空气的接触，使物料内部的水分向空气中扩散。
这是因为热空气的相对湿度较低，物料内部的水分会倾向于通过传质作用向空气中迁移，从而使物料中的水分逐渐减少。
(2) 热传导过程：喷雾干燥器中的热空气通过与雾状物料的接触，将热量传递给物料中的水分。
随着热量的传导，物料中的水分逐渐升温，直至蒸发为止，从而实现了物料的干燥。
3. 喷雾干燥器的优点和应用领域喷雾干燥器具有以下几个优点：(1) 高效性：喷雾干燥器可以实现物料的快速干燥，因为雾状物料具有较大的表面积和较短的干燥时间。
(2) 可控性：通过调整喷雾器的参数，例如雾化压力、喷雾角度和喷雾量，可以灵活控制喷雾干燥器的干燥效果。
(3) 适应性：喷雾干燥器适用于多种物料的干燥，包括食品、制药、化工等领域。
基于以上的工作原理和优点，喷雾干燥器被广泛应用于食品、制药、化工等行业中。
在食品工业中，喷雾干燥器常被用于将液体食品（如牛奶和咖啡）转化为粉末状，以便于储存、运输和使用。
总结和回顾：本文对喷雾干燥器的原理进行了简要介绍。
喷雾干燥器通过将液体物料雾化成微小颗粒，并与热空气进行瞬时接触，实现了物料的干燥过程。
陶瓷喷雾干燥塔原理
陶瓷喷雾干燥塔原理一、引言陶瓷喷雾干燥塔是一种常用于物料干燥的设备，它利用陶瓷喷雾器将液态物料雾化成小颗粒，并通过热风将这些小颗粒迅速干燥。
本文将介绍陶瓷喷雾干燥塔的原理及其工作过程。
二、陶瓷喷雾干燥塔的原理陶瓷喷雾干燥塔的原理基于喷雾干燥技术，即通过喷雾器将液态物料雾化成小颗粒，然后利用热风将这些小颗粒干燥。
陶瓷喷雾干燥塔与其他喷雾干燥设备相比，具有较高的热效率和干燥效果。
三、陶瓷喷雾干燥塔的工作过程1. 液态物料进料：液态物料首先通过进料系统进入陶瓷喷雾干燥塔。
进料系统通常包括泵和管道等设备，用于将物料输送到喷雾器。
2. 喷雾器雾化：进入陶瓷喷雾干燥塔的液态物料通过喷雾器雾化成小颗粒。
喷雾器通常由陶瓷材料制成，具有良好的耐高温性能和耐磨性能。
3. 热风干燥：喷雾器将液态物料雾化成小颗粒后，这些小颗粒会被热风带走，并在干燥塔内迅速蒸发。
热风通常由热风发生器产生，经过加热后进入干燥塔。
4. 干燥物料收集：经过干燥的物料会从陶瓷喷雾干燥塔的底部收集出来。
收集系统通常包括物料收集器和排料设备等设备，用于收集和排出干燥物料。
四、陶瓷喷雾干燥塔的优势1. 高热效率：陶瓷喷雾干燥塔采用热风干燥方式，能够充分利用热风的热量，提高干燥效率。
2. 干燥效果好：由于喷雾器将液态物料雾化成小颗粒，使得物料表面积增大，利于热风对物料的热传导，从而实现快速干燥。
3. 干燥过程可控性好：陶瓷喷雾干燥塔可以通过控制进料流量、热风温度和湿度等参数，实现对干燥过程的精确控制。
4. 适用范围广：陶瓷喷雾干燥塔适用于各种液态物料的干燥，包括食品、化工、制药等行业。
五、陶瓷喷雾干燥塔的应用领域陶瓷喷雾干燥塔广泛应用于食品、化工、制药等行业。
在食品行业中，它常用于乳制品、咖啡粉、香精等物料的干燥。
在化工行业中，它常用于颜料、陶瓷材料等物料的干燥。
在制药行业中，它常用于中药提取物、合成药物等物料的干燥。
六、结论陶瓷喷雾干燥塔是一种常用的物料干燥设备，它通过喷雾器将液态物料雾化成小颗粒，并利用热风将这些小颗粒迅速干燥。
喷雾干燥塔工作原理
喷雾干燥塔工作原理
喷雾干燥塔是一种常用的干燥设备，主要用于将液态物料通过喷雾器喷雾成细小颗粒，并在高温气流中进行干燥。
其工作原理如下：
1. 进料：液态物料进入喷雾干燥塔，通过喷雾器以高速喷射成细小颗粒雾滴。
2. 雾滴分散：喷出的雾滴在干燥塔内由气流的作用下分散均匀，并与高温气流发生瞬间接触。
3. 干燥：高温气流中的热能迅速传递给雾滴，使其水分蒸发，从而实现干燥的目的。
4. 除尘：干燥过程中，湿气和固体颗粒一同被带出干燥塔，需要通过除尘设备进行分离。
5. 收集：干燥后的固体颗粒通过干燥塔底部的收集器收集，用于后续处理或包装。
整个喷雾干燥塔的干燥过程是在高温气流的作用下进行的，通过将液态物料雾化成细小颗粒并在高温气流中快速干燥，从而加快干燥速度并获得均匀的干燥效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷雾干燥塔原理（有需要的请参考，不对的地方请指点）
工作原理是空气通过过滤器和加热器，进入干燥塔顶部的空气分配器，然后呈螺旋状均匀地进入干燥室。
料液由料液槽经过滤器由泵送至干燥塔顶的离心雾化器，使料液喷成极小的雾状液滴，料液与热空气并流接触，水份迅速蒸发，在极短的时间内干燥为成品。
成品由干燥塔底部和旋风分离器排出，废气由风机排出。
1 特点：
干燥速度快。
料液经离心喷雾后，表面积大大增加，在高温气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟。
采用并流型喷雾干燥形式能使液滴与热风同方向流动，虽然热风的温度较高，但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，而物料的湿球温度基本不变，因此也适宜于热敏性物料干燥。
使用范围广。
根据物料的特性，可以用于热风干燥、离心造粒和冷风造粒，大多特性差异很大的产品都能用此机生产。
由于干燥过程是在瞬间完成的，产成品的颗粒基本上能保持液滴近似的球状，产品具有良好的分散性，流动性和溶解性。
生产过程简化，操作控制方便。
喷雾干燥通常用于固含量60%以下的溶液，干燥后，不需要再进行粉碎和筛选，减少了生产工序，简化了生产工艺。
对于产品的粒径、松密度、水份，在一定范围内，可改变操作条件进行调整，控制、管理都很方便。
为使物料不受污染和延长设备寿命，凡与物料接触部分，均采用不锈钢材料制作。
料液经喷雾后, 雾化成分散的微粒, 表面积大大增加, 与热空气接触后在极短的时间内就能完成干燥过程。
一般情况下在100～150℃, 1～ 3 s 内就能蒸发95%～ 98% 的水分。
由于干燥过程是在瞬间完成的, 产成品的颗粒基本上能保持与液滴近似的球状, 从而具有良好的分散性、优良的冲调性和很高的溶解度。
2 生产中可能出现的问题和引起的原因及补救措施总结如下：
2. 1 粘壁现象严重
主要表现是干燥室内到处都有粘着的湿粉。
其原因是: (1) 进料量太大, 不能充分蒸发; (2) 喷雾开始前干燥室加热不足; (3) 开始喷雾时, 下料流量调节过大;(4) 加入的料液不稳定。
针对上述产生问题的不同原因, 可依次采取以下措施: 适当减少进料量; 适当提高热风的进口和出口温度; 在开始喷雾时, 流量要小, 逐步加大, 调节到适当时为止; 检查管道是否堵塞, 调整物料固形物含量, 保证料液的流动性。
2. 2 产品水分含量太高
排风温度是影响成品水分含量的主要因素, 所以造成产品水分含量太高的原因一般是排风温度太低。
而排风温度可由进料量来调节。
因此相应的措施是适当减小进料量, 以提高排风温度。
2. 3 产品纯度低, 杂质过多
造成这种情况的可能原因有以下几个方面: (1) 空气过滤效果不佳; (2) 积粉混入成品; (3) 原料纯度不高; (4) 设备清洗不彻底。
可采用的补救措施有: 检查空气过滤器中过滤材质敷设是否均匀, 过滤器使用时间是否太长, 若是应立即更换; 检查热风入口处焦粉情况, 克服涡流; 喷物前应将料液过滤; 重新清洗设备。
2. 4 产品粉粒太细
产品颗粒太细会影响其溶解性、冲调性能。
原因是含固量太低或进料量太小。
补救措施是提高料液的含固量, 加大进料量, 提高进风温度。
2. 5 跑粉现象严重, 产品得率低
跑粉损失过多, 大大影响成品的得率, 一般的原因是旋风分离器的分离效果差。
若出现这种情况, 应检查旋风分离器是否由于敲击、碰撞而变形; 提高旋风分离器进出口的气密性, 检查其内壁及出料口是否有积料堵塞现象。
当然分离效率还与粉末的比重及粒度的大小有关, 某些物料可根据需要增加第二级除尘。
2. 6 离心喷头转速太低
主要是离心喷头部件出了故障, 所以要停止使用喷头, 检查喷头内部件。
2. 7 蒸发量太低
原因可能是: (1) 整个系统的空气量减少; (2) 热风的进口温度偏低; (3) 设备有漏风现象, 有冷风进入干燥室。
补救措施为: (1) 检查离心机的转速是否正常;(2) 检查离心机调节阀位置是否正确; (3) 检查空气过滤器及空气加热器管道是否堵塞; (4) 检查电网电压是否正常; (5) 检查电加热器是否正常工作;
(6) 检查设备各组件连接是否密封。
2. 8 离心喷头运转时有杂声或振动
主要由于喷头的清洗和保养不当引起的喷盘内附有残留物质或主轴产生弯曲和变形, 也可能是离心盘动平衡不好。
解决办法; 检查喷雾盘内是否有残存物质, 若有应及时清洗; 发现主轴有异常, 要进行更换; 对离心盘的动平衡重新调整或更换。
