通风管道阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力（比摩阻）为：Rs=λν2ρ/2D以上各式中λ————摩擦阻力系数ν————风管内空气的平均流速，m/s;ρ————空气的密度，Kg/m3; l ————风管长度，mRs————风管的水力半径，m;Rs=f/P f————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。
矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。
再由此求得矩形风管的单位长度摩擦阻力。
当量直径有流速当量直径和流量当量直径两种：流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3（ab）0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。
二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。
局部阻力在通风、空调系统中占有较大的比例，在设计时应加以注意，为了减小局部阻力，通常采用以下措施：1. 弯头布置管道时，应尽量取直线，减少弯头。
风管沿程阻力计算公式
风管沿程阻力计算公式
风管阻力是指风管内风流的摩擦阻力和弯曲阻力，计算风管沿程
阻力需要结合多个因素，如风管形状、风速、管道长度、管道内壁粗
糙度等。
一般来说，风管沿程阻力的计算公式包括：Darcy–Weisbach公式、Colebrook公式、Fanning公式等。
其中，Darcy–Weisbach公式比较
常用，其公式为：hf = f * (L/D) * (V^2/2g)。
其中，hf表示风管沿程阻力，f表示风管内的摩擦系数，L表示风管长度，D表示风管内直径，V表示风速，g表示重力加速度。
在实际应用中，为了更精确地计算风管沿程阻力，需要进行多次
实验和数据处理。
一般来说，可以利用CFD（计算流体动力学）软件进行模拟计算；也可以通过测试仪器测量风管内流体的速度、温度、压
力等参数，来计算阻力。
此外，在设计风管系统时，还需要充分考虑
风管的材料、管道的连接方式、管道附属设备等因素，以保证系统的
安全、稳定运行。
总之，风管沿程阻力计算是设计和优化风管系统的重要环节，应
该进行充分的实验和计算，并结合系统的实际情况，进行合理的改进
和调整，以确保系统的运行效率和稳定性。
风管阻力计算
通风管道阻力计算对于空调通风专业来说，我们最终的目的是让整个系统达到或接近设计及业主的要求。
对于整套空调系统而言主要应该把握几个关键的参数：风量、温度、湿度、洁净度等。
可见无论空调是否对新风做处理，我们送到房间的风量是一定要达到要求。
否则别的就更不用考虑了。
管道内风量主要是由风管内阻力影响的。
风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
下边为标准工况且没有扰动的情况下的计算，如实际不是标准工况且有扰动需要进行修正。
一：摩擦阻力(沿程阻力)计算摩擦阻力(沿程阻力)计算一：（公式推导法）根据流体力学原理，无论矩形还是圆形风管空气在横断面形状不变的管道内流动时的摩擦阻力(沿程阻力) 按下式计算：ΔPm=λν2ρL/2D以上各式中：ΔPm———摩擦阻力(沿程阻力)，Pa。
λ————摩擦阻力系数【λ根据流体不同情况而改变不具有规律性，不可用纯公式计算，只能靠实验得到许多不同状态的半经验公式：其中最常用的公式为：，《K-管壁的当量绝对粗糙度，mm （见表1-1）；D-风管当量直径，mm(见一下介绍) ；Re雷诺数判断流体流动状态的准则数,（见表1-1）；其实λ一般由莫台图所得，见图】莫台曲线图表1-1 一般通风管道中K、Re、λ的经验取值ν————风管内空气的平均流速，m/s; 【其中ν=Q/F；Q为管内风量m3/S，F为管道断面积M2 ；其中矩形风管F=a×b;圆形风管F=πD2 /4，一般设计也直接选风速见表1-2】表1-2 一般通风系统中常用空气流速（m/s）ρ————空气的密度，Kg/m3;【在压力B0=101.3kPa、温度t0=20℃、一般情况下取ρ=1.205Kg/m3; 见表1-3】L ———风管长度，m 【横断面形状不变的管道长度】D———风管的当量直径，m; 【矩形风管流速当量直径：；流量当量直径：；圆形风管D为风管直径】摩擦阻力(沿程阻力)计算二：（比摩阻法）由以上计算看出计算V和D较容易而计算λ难度很大，所以我们选择查表更合适快捷。
风管内空气流动的阻力有两种
1. 风管内空气流动的阻力有两种：（1）是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；（2）另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
2. 计算方法：（1）摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2DRs=λν2ρ/2D以上各式中λ————摩擦阻力系数;；ν————风管内空气的平均流速，m/s；ρ————空气的密度，Kg/m3；l ————风管长度，m；Rs————风管的水力半径，m；Rs=f/Pf————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。
矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。
再由此求得矩形风管的单位长度摩擦阻力。
当量直径有流速当量直径和流量当量直径两种；流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3（ab）0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。
（2）局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
1. 局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。
1. 局部阻力在通风、空调系统中占有较大的比例，在设计时应加以注意，为了减小局部阻力，通常采用以下措施：a. 弯头布置管道时，应尽量取直线，减少弯头。
风管单位长度摩擦阻力

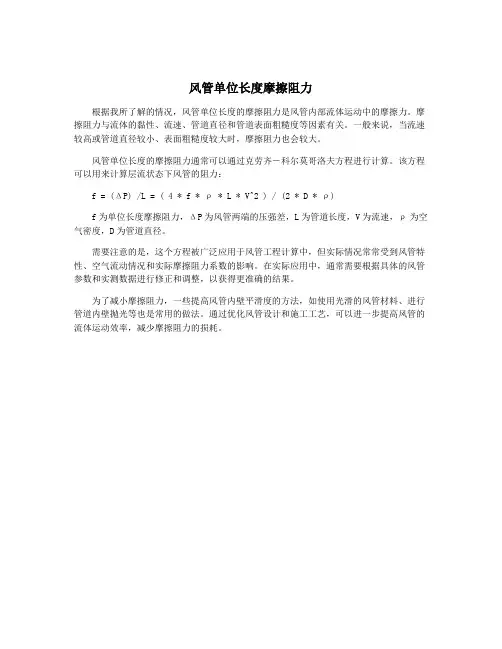

风管单位长度摩擦阻力
根据我所了解的情况，风管单位长度的摩擦阻力是风管内部流体运动中的摩擦力。
摩擦阻力与流体的黏性、流速、管道直径和管道表面粗糙度等因素有关。
一般来说，当流速较高或管道直径较小、表面粗糙度较大时，摩擦阻力也会较大。
风管单位长度的摩擦阻力通常可以通过克劳齐－科尔莫哥洛夫方程进行计算。
该方程可以用来计算层流状态下风管的阻力：
f = (ΔP) /L = ( 4 * f * ρ * L * V^2 ) / (2 * D * ρ)
f为单位长度摩擦阻力，ΔP为风管两端的压强差，L为管道长度，V为流速，ρ为空气密度，D为管道直径。
需要注意的是，这个方程被广泛应用于风管工程计算中，但实际情况常常受到风管特性、空气流动情况和实际摩擦阻力系数的影响。
在实际应用中，通常需要根据具体的风管参数和实测数据进行修正和调整，以获得更准确的结果。
为了减小摩擦阻力，一些提高风管内壁平滑度的方法，如使用光滑的风管材料、进行管道内壁抛光等也是常用的做法。
通过优化风管设计和施工工艺，可以进一步提高风管的流体运动效率，减少摩擦阻力的损耗。
风管阻力计算方法
PA——空气过滤器、冷热盘管等空调装置的阻力之和（Pa）☆推荐的风管压力损失分配（按送风与回风管之阻力）系统特征风机单一回风在设备附近单一回风有回风管的单一回风在中等回风管系统的多样回风有大规模回风管系统的多样回风送风% 90 80 70 60 50回风% 10 20 30 40 50☆低速风管系统的推荐和最大流速m/s应用场所（空调风管中功能段）住宅公共建筑工厂推荐最大推荐最大推荐最大室外空气入口 2.5 4.0 2.5 4.5 2.5 8.0 空气过滤器 1.3 1.5 1.5 1.8 1.8 1.8 加热排管 2.3 2.5 2.5 3.0 3.0 3.5 冷却排管 2.3 2.3 2.5 2.5 3.0 3.0 风机出口 6.0 8.5 9.0 11.0 10.0 14.0 主风管 4.0 6.0 6.0 8.0 9.0 11.0 支风管（水平） 3.0 5.0 4.0 6.5 5.0 9.0 支风管（垂直） 2.5 4.0 3.5 6.0 4.0 8.0 ☆低速风管系统的最大允许流速m/s应用场所以噪声控制以磨擦阻力控制主风管送风主管回风主管送风支管回风支管住宅 3.0 5.0 4.0 3.0 3.0 公寓、饭店房间 5.0 7.5 6.5 6.0 5.0 办公室、图书馆 6.0 10.0 7.5 8.0 6.1 大礼堂、戏院 4.0 6.5 5.5 5.0 4.0 银行、高级餐厅7.5 10.0 7.5 8.0 6.0 百货店、自助餐厅9.0 12.0 7.5 8.0 6.0 工厂12.5(上限) 15.0 9.0 11.0 7.5一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力（比摩阻）为：Rs=λν2ρ/2D以上各式中λ———摩擦阻力系数ν———风管内空气的平均流速，m/s;ρ———空气的密度，Kg/m3;l———风管长度，mRs———风管的水力半径，m;Rs=f/Pf———管道中充满流体部分的横断面积，m2；P———湿周，在通风、空调系统中既为风管的周长，m；D———圆形风管直径，m。
(完整版)管道阻力的基本计算方法
管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。
一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：ρλ242v R R s m ⨯= (5—3) 式中 Rm ——单位长度摩擦阻力，Pa ／m ；υ——风管内空气的平均流速，m ／s ；ρ——空气的密度，kg ／m 3；λ——摩擦阻力系数；Rs ——风管的水力半径，m 。
对圆形风管：4D R s =(5—4)式中 D ——风管直径，m 。
对矩形风管 )(2b a abR s += (5—5)式中 a ，b ——矩形风管的边长，m 。
因此，圆形风管的单位长度摩擦阻力ρλ22v D R m ⨯= (5—6) 摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。
计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：)Re 51.27.3lg(21λλ+-=D K (5—7)式中 K ——风管内壁粗糙度，mm ；Re ——雷诺数。
υvd=Re (5—8)式中 υ——风管内空气流速，m ／s ；d ——风管内径，m ；ν——运动黏度，m 2／s 。
在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。
图5—2是计算圆形钢板风管的线解图。
它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。
经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。
只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。
图5—2 圆形钢板风管计算线解图[例] 有一个10m 长薄钢板风管，已知风量L ＝2400m 3／h ，流速υ＝16m ／s ，管壁粗糙度K ＝0．15mm ，求该风管直径d 及风管摩擦阻力R 。
排风风管的阻力计算公式
排风风管的阻力计算公式在工业生产和建筑环境中，排风系统是非常重要的一部分，它可以有效地排除室内空气中的污染物和异味，保持室内空气的清新和舒适。
而排风系统中的风管阻力是一个非常重要的参数，它直接影响着排风系统的工作效率和能耗。
因此，正确地计算和评估排风风管的阻力是非常重要的。
排风风管的阻力计算公式是一个基本的工程计算公式，它可以帮助工程师和设计师准确地评估排风系统的阻力，从而选择合适的风机和风管尺寸，保证排风系统的正常运行。
在本文中，我们将介绍排风风管的阻力计算公式及其应用。
排风风管的阻力主要由风管的摩擦阻力和局部阻力两部分组成。
摩擦阻力是由于风管内空气流动与风管壁面之间的摩擦力产生的阻力，它与风管的长度、风管内径、空气流速和空气密度等因素有关。
局部阻力是由于风管弯头、分支管、节流装置等局部结构对空气流动产生的阻力，它与局部结构的形状、尺寸和数量等因素有关。
因此，排风风管的总阻力可以表示为：ΔP = Σ(ξf + ξl)ρV²/2。
其中，ΔP表示风管的总阻力，ξf表示风管的摩擦阻力系数，ξl表示风管的局部阻力系数，ρ表示空气密度，V表示空气流速。
风管的摩擦阻力系数和局部阻力系数是根据风管的材质、内径、壁厚、表面粗糙度、局部结构形状等因素进行计算和评估的。
通常情况下，风管的摩擦阻力系数和局部阻力系数可以通过实验测定或参考相关的标准值进行估算。
在实际工程中，工程师和设计师可以根据排风系统的具体要求和工况条件，选择合适的风管材质、尺寸和结构，从而确定风管的摩擦阻力系数和局部阻力系数。
在进行排风风管的阻力计算时，工程师和设计师需要首先确定排风系统的设计空气流量和空气流速。
然后，根据风管的长度、内径、摩擦阻力系数和局部阻力系数等参数，利用上述的阻力计算公式进行计算，从而得到风管的总阻力。
最后，工程师和设计师可以根据风管的总阻力和风机的性能曲线，选择合适的风机和风管尺寸，保证排风系统的正常运行。
除了排风风管的阻力计算公式外，工程师和设计师还需要考虑排风系统的其他因素，如风机的选型、风管的布局、风口的设置等。
风管阻力计算公式方法.doc
风管阻力计算公式方法风管阻力计算方法送风机静压Ps(Pa)按下式计算PS = PD + PA式中:PD——风管阻力(Pa)，PD = RL(1 + K)说明:R——风管的单位磨擦阻力，Pa/m;L ——到最远送风口的送风管总长加上到最远回风口的回风管总长，m;K——局部阻力与磨擦阻力损失的比值。
推荐的风管压力损失分配(按局部阻力和磨擦阻力之比)风管系统弯头、三通较少弯头、三通较多K 1.0~2.0 2.0~4.0PD= R(L + Le)式中Le为所有局部阻力的当量长度。
PA——空气过滤器、冷热盘管等空调装置的阻力之和(Pa)推荐的风管压力损失分配(按送风与回风管之阻力)在中等回有大规模在设备附有回风管风机单一风管系统回风管系系统特征近单一回的单一回回风的多样回统的多样风风风回风送风% 90 80 70 60 50 回风% 10 20 30 40 50低速风管系统的推荐和最大流速m/s住宅公共建筑工厂应用场所(空调风管中功能段) 推荐最大推荐最大推荐最大室外空气入口 2.5 4.0 2.5 4.5 2.5 8.0空气过滤器 1.3 1.5 1.5 1.8 1.8 1.8加热排管 2.3 2.5 2.5 3.0 3.0 3.5冷却排管 2.3 2.3 2.5 2.5 3.0 3.0风机出口 6.0 8.5 9.0 11.0 10.0 14.0主风管 4.0 6.0 6.0 8.0 9.0 11.0支风管(水平) 3.0 5.0 4.0 6.5 5.0 9.0支风管(垂直) 2.5 4.0 3.5 6.0 4.0 8.0低速风管系统的最大允许流速m/s以噪声控制以磨擦阻力控制应用场所送风主回风主送风支主风管回风支管管管管住宅 3.0 5.0 4.0 3.0 3.0公寓、饭店房间 5.0 7.5 6.5 6.0 5.0办公室、图书馆 6.0 10.0 7.5 8.0 6.1大礼堂、戏院 4.0 6.5 5.5 5.0 4.0银行、高级餐厅 7.5 10.0 7.5 8.0 6.0百货店、自助餐9.0 12.0 7.5 8.0 6.0 厅12.5 (上工厂 15.0 9.0 11.0 7.5 限)推荐的送风口流速m/s应用场所流速m/s播音室 1.5~2.5戏院 2.5~3.5住宅、公寓、饭店房间、教室 2.5~3.8一般办公室 2.5~4.0电影院 5.0~6.0百货店、上层 5.07.5百货店、下层10.0以噪声标准控制的允许送风流速m/s应用场所流速m/s图书馆、广播室 1.75~2.5住宅、公寓、私人办公室、医2.5~4.0 院房间银行、戏院、教室、一般办公4.0~5.0 室、商店、餐厅工厂、百货店、厨房 5.0~7.5回风格栅的推荐流速m/s逗留区以位置近座位门下部门上部工业用上流速m/s 2~3 3~4 4 3 ?4布袋风管的压力损失:布袋送风不只只是传递气流，同时在进行径向送风，所以管道内风速是不断减少的，管道平均风速比传统风管小的多，铁皮风管有个经验数据1pa/m，布袋风管由于管径的不同阻力变化较大，但一般可以近似的认为0.3-0.5pa/m通风管道阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力;另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
摩擦阻力的计算
摩擦阻力的计算
1）圆形风管的摩擦阻力计算：
单位（m）管长上的摩擦阻力计算公式为：
R m=(λ/4R S)·(0.5·V2·ρ)
式中：R m为单位管长的摩擦阻力，Pa/m；
λ为摩擦阻力系数，按风量和风速可从风管摩阻线解图查得；
V为风管中空气的平均流速，m/s;
ρ为风管中空气的密度，kg/m3；
Rs为风管的水力半径，M·Rs=f/u；
f为管道中充满空气部分的横断面面积，m2
u为湿周，m。
因此，圆形风管每米管长的摩擦阻力为Rm=（λ/D）·（0.5··V2·ρ）2）矩形风管的摩擦阻力计算：
可按圆形风管的公式计算，但水力半径和当量直径需按下式确定：
水力半径Rs＝a·b/2（a+b）
当量直径D=2a·b/（a+b）
式中：a为矩形风管的长边；
b为矩形风管的短边。
3）局部阻力计算
局部阻力发生在空气流过弯头、三通和变径管处，计算式为：
H d＝ζ（0.5·V2·ρ）
式中：H d为局部阻力，Pa；
ζ为局部阻力系数；
V为管内空气的平均流速，m/s；
ρ为空气的密度，kg/m3。
风管阻力平衡计算
风管阻力平衡计算风管阻力平衡计算在空调、通风系统中具有重要意义。
通过进行风管阻力平衡计算，可以确保系统正常运行，保证室内空气流通和舒适度。
本文将介绍风管阻力平衡计算的基本原理和计算方法。
一、风管阻力平衡计算的基本原理风管阻力平衡计算是通过计算风管系统中的各个部分的阻力，以确保风量分配合理，保持系统的正常运行。
在风管系统中，风量会因为风管的长度、直径、形状、弯头等因素而发生变化，这些因素会造成风阻。
而风阻的大小会直接影响到风量的分配，进而影响系统的通风效果。
二、风管阻力平衡计算的基本步骤1. 确定系统的设计风量：根据建筑物的使用功能和面积，结合空气质量要求，确定系统的设计风量。
2. 制定风管系统布置图：根据建筑物的结构和布局，绘制风管系统的布置图，包括主干风管、分支风管和末端风口等。
3. 确定风管长度和直径：根据建筑物的布局和风管系统的布置图，确定各个风管段的长度和直径。
风管的长度和直径决定了风阻的大小。
4. 计算风管的阻力：根据风管的长度、直径和形状等参数，使用风管阻力计算公式，计算出各个风管段的阻力。
风管的阻力与风管材质、内壁光滑度等因素有关。
5. 进行风量分配计算：根据风管的阻力和系统的设计风量，进行风量分配计算。
根据风阻的大小，合理分配风量，使得各个风口的风量达到设计要求。
6. 进行压力平衡计算：根据风量分配计算的结果，计算出各个风管段的压力损失。
通过调整系统的风机静压，使得各个风管段的压力损失达到平衡，保证系统的正常运行。
三、风管阻力平衡计算的注意事项1. 考虑风管的净尺寸：在计算风管阻力时，要考虑风管的净尺寸，即风管内部的有效空间。
风管内部的隔板、支架等构件会对风阻产生影响，需要进行合理的修正计算。
2. 考虑风口的阻力：风口是风管系统的末端出口，也会对风阻产生影响。
在计算风管阻力平衡时，要考虑风口的阻力，并进行相应的修正计算。
3. 考虑风机的特性曲线：风机在不同工况下的风量和静压特性是根据实际测试得到的。
通风管道阻力计算
通风管道阻力计算最简单的理解：全压TP＝动压VP+静压SP动压的方向是平行与风管的静压的方向是垂直与风管的机外余压是指实际风量为名义风量的80%时室内机组可提供的机外余压。
风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力（比摩阻）为：Rs=λν2ρ/2D以上各式中λ————摩擦阻力系数ν————风管内空气的平均流速，m/s;ρ————空气的密度，Kg/m3;l ————风管长度，mRs————风管的水力半径，m;Rs=f/Pf————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。
矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。
再由此求得矩形风管的单位长度摩擦阻力。
当量直径有流速当量直径和流量当量直径两种；流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3（ab）0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。
二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。
(完整版)管道阻力的基本计算方法
管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。
一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：242v R R s m(5—3) 式中Rm ——单位长度摩擦阻力，Pa ／m ；υ——风管内空气的平均流速，m ／s ；ρ——空气的密度，kg ／m 3；λ——摩擦阻力系数；Rs ——风管的水力半径，m 。
对圆形风管：4D R s(5—4)式中D ——风管直径，m 。
对矩形风管)(2b a ab R s(5—5)式中a ，b ——矩形风管的边长，m 。
因此，圆形风管的单位长度摩擦阻力22v D R m (5—6)摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。
计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：)Re 51.27.3lg(21D K (5—7)式中K ——风管内壁粗糙度，mm ；Re ——雷诺数。
vd Re(5—8) 式中υ——风管内空气流速，m ／s ；d ——风管内径，m ；ν——运动黏度，m 2／s 。
在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。
图5—2是计算圆形钢板风管的线解图。
它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。
经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。
只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。
(完整版)管道阻力的基本计算方法.doc
管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时 (如三通、弯头等 )，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。
一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：v2R m4R s 2 (5— 3)式中Rm——单位长度摩擦阻力，Pa／m；υ——风管内空气的平均流速，m／ s；ρ——空气的密度，kg／ m3；λ——摩擦阻力系数；Rs——风管的水力半径，m。
对圆形风管：R s D4 (5— 4)式中D——风管直径， m。
对矩形风管R sab2(a b) (5— 5)式中a， b——矩形风管的边长， m。
因此，圆形风管的单位长度摩擦阻力R mv2D 2 (5— 6)摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。
计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：1 2 lg( K 2.51 )3.7D Re (5— 7)式中K ——风管内壁粗糙度，mm；Re——雷诺数。
Re vd(5—8)式中υ——风管内空气流速，m／ s；d——风管内径，m；ν——运动黏度，m2／ s。
在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。
图5— 2 是计算圆形钢板风管的线解图。
它是在气体压力B＝101． 3kPa、温度 t=20 ℃、管壁粗糙度K ＝ 0．15mm 等条件下得出的。
经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／ d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。
只要已知风量、管径、流速、单位摩擦阻力 4 个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。
图 5— 2 圆形钢板风管计算线解图[例 ]有一个10m长薄钢板风管，已知风量L ＝ 2400m3／ h，流速υ＝ 16m／ s，管壁粗糙度 K ＝ 0． 15mm，求该风管直径 d 及风管摩擦阻力R。
布质风管沿程阻力计算方法
布质风管沿程阻力计算方法该帖被浏览了501次 | 回复了1次布质风管系统在沿管长方向上还有由于摩擦阻力和局部阻力造成的压力损失。
因为压力损失与风速成正比关系，当气流沿管长方向风速越来越小时，阻力损失也不断下降。
与此同时，风管个标准件以及出风口也存在局部阻力损失。
布质风管系统中以直管为主，系统中三通、弯头及变径很少，一般以沿程阻力损失为主，空气横断面形状不变的管道内流动时的沿程摩擦阻力按下式计算：——摩擦阻力系数；——风管内空气的平均流速，m/s；——空气的密度，kg/m3；——风管长度，m；——圆形风管直径（内径），m；摩擦阻力系数是一个不定值，它与空气在风管内的流动状态和风管管壁的粗糙度有关。
根据对纤维材料和布质风管系统的综合性研究得到摩擦阻力系数不大于0.024（铁皮风管大约0.019），由于布质风管风管延长度方向上都有送风孔，管内平均风速就是风管入口速度的1/2。
由此可见，布质风管风管的延程损失比传统铁皮风管要小的多。
部件局部压损计算当布质风管风管内气流通过弯头、变径、三通等等部件时，断面或流向发生了变化，同传统风管一样会产生相应的局部压力损失：Z：局部压力损失（pa）ξ：局部阻力系数（主要由试验测得，同传统风管中类似）ρ：空气密度（kg/m3）v：风速（m/s）为了减少布质风管系统的局部损失，我们通常进行一定的优化设计：1．综合多种因素选择管经，尽量降低管道内风速。
2．优化异形部件设计，避免流向改变过急、断面变化过快。
根据实际工程经验，我们总结出各种布质风管部件的局部阻力值（风速＝8m/s），如下表：弯头（曲率＝1）等径三通变径（渐缩角30度）静压箱10 pa 12 pa 3 pa 46 pa例如：某超市压损计算说明对于该超市,AHU 空调箱风量为36000CMH,选取编号AHU-14号空调箱系统，主管尺寸为2000*610mm，共有5支支管，支管管径为559mm。
选取最长不利环路25米主管+20.6米支管作为计算依据；1，沿程阻力损失计算：主管：25米， 2000*610mm，当量直径，支管道：20.6米， 559mm，，2，局部阻力损失计算：等径三通局部损失为12Pa,对于变径三通取20Pa.最长不利环路压损为20+8.5+6=34.5Pa.。
风管沿程阻力计算方法
风管沿程阻力计算方法布质风管系统在沿管长方向上还有由于摩擦阻力和局部阻力造成的压力损失。
因为压力损失与风速成正比关系，当气流沿管长方向风速越来越小时，阻力损失也不断下降。
与此同时，风管个标准件以及出风口也存在局部阻力损失。
布质风管系统中以直管为主，系统中三通、弯头及变径很少，一般以沿程阻力损失为主，空气横断面形状不变的管道内流动时的沿程摩擦阻力按下式计算：——摩擦阻力系数；——风管内空气的平均流速，m/s；——空气的密度，kg/m3；——风管长度，m；——圆形风管直径（内径），m；摩擦阻力系数是一个不定值，它与空气在风管内的流动状态和风管管壁的粗糙度有关。
根据对纤维材料和布质风管系统的综合性研究得到摩擦阻力系数不大于0.024（铁皮风管大约0.019），由于布质风管风管延长度方向上都有送风孔，管内平均风速就是风管入口速度的1/2。
由此可见，布质风管风管的延程损失比传统铁皮风管要小的多。
部件局部压损计算当布质风管风管内气流通过弯头、变径、三通等等部件时，断面或流向发生了变化，同传统风管一样会产生相应的局部压力损失：Z：局部压力损失（pa）ξ：局部阻力系数（主要由试验测得，同传统风管中类似）ρ：空气密度（kg/m3）v：风速（m/s）为了减少布质风管系统的局部损失，我们通常进行一定的优化设计：1．综合多种因素选择管经，尽量降低管道内风速。
2．优化异形部件设计，避免流向改变过急、断面变化过快。
根据实际工程经验，我们总结出各种布质风管部件的局部阻力值（风速＝8m/s），如下表：弯头（曲率＝1）等径三通变径（渐缩角30度）静压箱10 pa 12 pa 3 pa 46 pa例如：某超市压损计算说明对于该超市，AHU 空调箱风量为36000CMH，选取编号AHU-14号空调箱系统，主管尺寸为2000*610mm，共有5支支管，支管管径为55 9mm。
选取最长不利环路25米主管+20.6米支管作为计算依据；1，沿程阻力损失计算：主管：25米，2000*610mm，当量直径，支管道：20.6米，559mm，，2，局部阻力损失计算：等径三通局部损失为12Pa，对于变径三通取20Pa.最长不利环路压损为20+8.5+6=34.5Pa.可见布质风管系统尤其是直管系统的沿程阻力损失非常小，一般不会超过静压复得的值，所以在粗算时基本可以忽略不计！。
通风管道阻力计算
通风管道阻力计算 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】通风管道阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：ΔPm=λν2ρl/8Rs对于圆形风管，摩擦阻力计算公式可改写为：ΔPm=λν2ρl/2D圆形风管单位长度的摩擦阻力（比摩阻）为：Rs=λν2ρ/2D以上各式中λ————摩擦阻力系数ν————风管内空气的平均流速，m/s;ρ————空气的密度，Kg/m3;l————风管长度，m;Rs————风管的水力半径，m;Rs=f/Pf————管道中充满流体部分的横断面积，m2；P————湿周，在通风、空调系统中既为风管的周长，m；D————圆形风管直径，m。
矩形风管的摩擦阻力计算我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。
再由此求得矩形风管的单位长度摩擦阻力。
当量直径有流速当量直径和流量当量直径两种；流速当量直径：Dv=2ab/(a+b)流量当量直径：DL=1.3（ab）0.625/(a+b)0.25在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。
二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
局部阻力按下式计算：Z=ξν2ρ/2ξ————局部阻力系数。
风管局部阻力计算公式
风管局部阻力计算公式风管局部阻力是指风管系统中风管弯头、风管缩径、风管弯曲等部位对空气流动的阻力。
在风管设计中，准确计算局部阻力非常重要，可以帮助工程师选择合适的风管尺寸和设计合理的风管布局，以降低系统的能耗并提高系统的效率。
以下将介绍一些常见的风管局部阻力计算公式：风管弯头的阻力通常由弯头半径和弯头角度来确定。
根据实验结果，可以使用以下公式计算风管弯头的阻力系数（K）：K=0.125*(1-(r/d)^2)^2/(r/d)其中，r为弯头的内曲率半径，d为弯头直径。
阻力系数K通常在0.2到0.3之间，可以根据具体情况进行选择。
风管缩径会导致空气流速增加，从而增加阻力。
根据实验结果，可以使用以下公式计算风管缩径的阻力系数（K）：K=0.5*(1-(a/A)^2)^2其中，a为风管缩径段的面积，A为管道进口的面积。
当风管发生多次连续的弯曲时，每个弯曲都会增加空气流动的阻力。
根据实验结果，可以使用以下公式计算风管弯曲的阻力系数（K）：K=(5+6*θ/π)*(1-(r1/r0)^2)其中，θ为弯曲的角度，r0为首次弯曲的内曲率半径，r1为非首次弯曲的内曲率半径。
当风管发生多次连续的变径时，每一次变径都会导致空气流速的变化，从而增加阻力。
根据实验结果，可以使用以下公式计算风管变径的阻力系数（K）：K=0.5*(1-(a1/a0)^2)^2*(1-(a2/a1)^2)^2*...其中，ai为第i段风管的面积。
综上所述，风管局部阻力的计算利用了一系列实验结果和经验公式，帮助工程师优化风管系统的设计。
通过合理计算和选择，可以降低系统的能耗和运行成本，提高系统的效率和舒适性。
