毕业设计说明书题目名称: 3t液压千斤顶结构设计院系名称:机电学院班级:学号:学生姓名:指导教师:2012年6月摘要在实际生产中我们总是会遇到一些将重物如机床、笨重的箱子、井下的轨道等在没有起吊设备的情况下移动或抬起的情况,仅靠人工操作是很难实现的,这时我们就需要用到千斤顶。

千斤顶与我们的生活息息相关,在各行各业如建筑、铁路、汽车维修等部门均得到广泛的应用,因此千斤顶技术的发展将直接或间接影响到这些部门的正常运转和工作,而液压千斤顶又是千斤顶的一种。

在液压千斤顶结构设计中,对液压元件制造精度要求高,工艺复杂,成本较高应向标准化发展,液压元件维修较复杂,且需有较高的技术水平,元件尽量符合互换性。

通过研究液压千斤顶的内部结构、工作原理。

使我们对千斤顶有进一步的了解,使我们更加科学合理的应用千斤顶。

关键字:广泛,工艺,互换性,工作原理AbstractAs the development of the marketing economy, nowadays, the privately owned enterprise becomes the important support in the economy and the society. But as the competition becomes keen, the privately owned enterprise also confronts the tough challenge. It is one of the most important and useful subject on how to improve the core competitiveness to make this kind of enterprise maintain the vigorous vitality.Keywords:Privately Owned Enterprise Shared Vision Visioning Procedure前言液压千斤顶是典型的利用液压传动的设备,液压千斤顶具有结构紧凑、体积小、重量轻、携带方便、性能可靠等优点,被广泛应用于流动性起重作业,是维修、汽车、拖拉机等理想工具。

我的毕业设计书(液压千斤顶含原理图,结构图,装配图,零件图,弯矩图

我的毕业设计书(液压千斤顶含原理图,结构图,装配图,零件图,弯矩图

毕业设计论文题目:液压千斤顶的探究与设计姓名王坤学号0905023037 专业机械制造与自动化年级2009级院系机电工程学院指导老师贾焕丽毕业设计要求及主要数据1给定一定的参数及参考结构图要求学生完成该项目的参数计算、结构设计并针对具体的失效形式进行相应的强度计算目的培养学生进行简单机械的设计能力熟习设计过程、设计步骤能够利用所学知识判断主要失效形式并进行相关的强度计算。

2具体要求要求结构合理参数计算正确相关理论选用合理最好具有新颖性、独创性尺寸标注正确、完整。

1、液压千斤顶设计主要技术指标起重重量20000N 最大升程800mm 操作方式手柄控制设计主要内容设计计算书标准件以外的所有图纸目录引言第一章液压千斤顶的总体设计方案1液压千斤顶设计方案示意图2液压千斤顶的组成3液压千斤顶的优缺点第二章液压千斤顶的原理1液压千斤顶原理图2液压千斤顶的特点第三章液压千斤顶结构设计和计算说明书1 内管设计2 外管设计3 活塞杆设计4 导向套的设计5液压千斤顶活塞部位的密封6液压千斤顶装配图第四章液压千斤顶常见的故障与维修结论致谢参考文献引言机电一体化又称机械电子学英语称为Mechatronics它是由英文机械学Mechanics的前半部分与电子学Electronics的后半部分组合而成。

机电一体化最早出现在1971年日本杂志《机械设计》的副刊上随着机电一体化技术的快速发展机电一体化的概念被我们广泛接受和普遍应用。

随着计算机技术的迅猛发展和广泛应用机电一体化技术获得前所未有的发展。

现在的机电一体化技术是机械和微电子技术紧密集合的一门技术他的发展使冷冰冰的机器有了人性化智能化。

机电一体化技术是将机械技术、电工电子技术、微电子技术、信息技术、传感器技术、接口技术、信号变换技术等多种技术进行有机地结合并综合应用到实际中去的综合技术。

是现代化的自动生产设备几乎可以说都是机电一体化的设备。

液压技术发展趋势液压技术是实现现代化传动与控制的关键技术之一世界各国对液压工业的发展都给予很大重视。

液压千斤顶设计说明书

液压千斤顶设计说明书

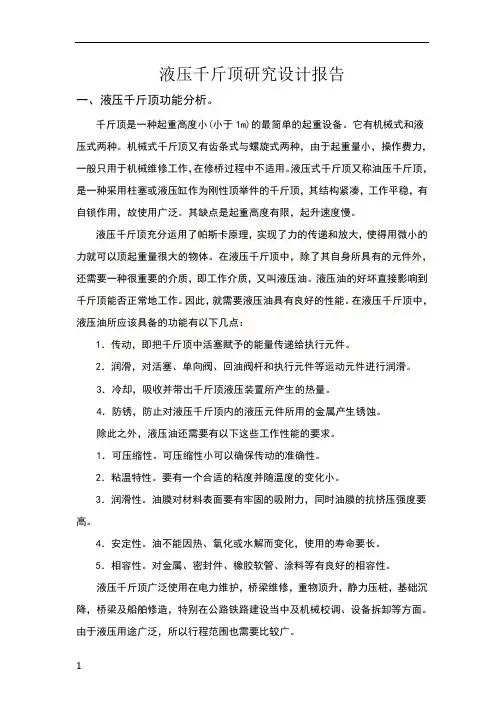

液压千斤顶研究设计报告一、液压千斤顶功能分析。

千斤顶是一种起重高度小(小于1m)的最简单的起重设备。

它有机械式和液压式两种。

机械式千斤顶又有齿条式与螺旋式两种,由于起重量小,操作费力,一般只用于机械维修工作,在修桥过程中不适用。

液压式千斤顶又称油压千斤顶,是一种采用柱塞或液压缸作为刚性顶举件的千斤顶,其结构紧凑,工作平稳,有自锁作用,故使用广泛。

其缺点是起重高度有限,起升速度慢。

液压千斤顶充分运用了帕斯卡原理,实现了力的传递和放大,使得用微小的力就可以顶起重量很大的物体。

在液压千斤顶中,除了其自身所具有的元件外,还需要一种很重要的介质,即工作介质,又叫液压油。

液压油的好坏直接影响到千斤顶能否正常地工作。

因此,就需要液压油具有良好的性能。

在液压千斤顶中,液压油所应该具备的功能有以下几点:1.传动,即把千斤顶中活塞赋予的能量传递给执行元件。

2.润滑,对活塞、单向阀、回油阀杆和执行元件等运动元件进行润滑。

3.冷却,吸收并带出千斤顶液压装置所产生的热量。

4.防锈,防止对液压千斤顶内的液压元件所用的金属产生锈蚀。

除此之外,液压油还需要有以下这些工作性能的要求。

1.可压缩性。

可压缩性小可以确保传动的准确性。

2.粘温特性。

要有一个合适的粘度并随温度的变化小。

3.润滑性。

油膜对材料表面要有牢固的吸附力,同时油膜的抗挤压强度要高。

4.安定性。

油不能因热、氧化或水解而变化,使用的寿命要长。

5.相容性。

对金属、密封件、橡胶软管、涂料等有良好的相容性。

液压千斤顶广泛使用在电力维护,桥梁维修,重物顶升,静力压桩,基础沉降,桥梁及船舶修造,特别在公路铁路建设当中及机械校调、设备拆卸等方面。

由于液压用途广泛,所以行程范围也需要比较广。

二、液压千斤顶工作原理液压千斤顶工作时,扳手往上走带动小活塞向上,油箱里的油通过油管和单向阀门被吸进小活塞下部,扳手往下压时带动小活塞向下,油箱与小活塞下部油路被单向阀门堵上,小活塞下部的油通过内部油路和单向阀门被压进大活塞下部,因杠杆作用小活塞下部压力增大数十倍,大活塞面积又是小活塞面积的数十倍,由手动产生的油压被挤进大活塞,由帕斯卡原理(液压传递压强不变的原理,受力面积越大压力越大,面积越小压力越小)知大小活塞面积比与压力比相同。

液压千斤顶工作原理图

液压千斤顶工作原理图

h
千斤顶工作原理示意图
图11.1 液压千斤顶的工作原理
1—杠杆 2—小活塞 3、6—液压缸 4、5—钢球
7—大活塞 8—重物 9—放油阀 10—油箱
上图为液压千斤顶的原理示意图,我们可以用它说明液压传动的工作原理。

图中大小两个液压缸6和3的内部分别装有活塞7和2,活塞和缸体之间保持一种良好的配合关系,不仅能在缸内滑动,而且配合面之间又能实现可靠的密封。

当用手向上提起杠杆1时,小活塞2就被带动上升,于是小缸3的下腔密封容积增大,腔内压力下降,形成部分真空,这时钢球5将所在的通路关闭,油箱10中的油液就在大气压力的作用下推开钢球4沿吸油孔道进入小缸的下腔,完成一次吸油动作。

接着,压下杠杆1,小活塞下移,小缸下腔的密封容积减小,腔内压力升高,这时钢球4自动关闭了油液回油池的通路,小缸下腔的压力油就推开钢球5挤入大缸6的下腔,推动大活塞将重物8(重力为G)向上顶起一段距离。

如此反复地提压杠杆1,就可以使重物不断升起,达到起重的目的。

欢迎您的下载,资料仅供参考!
h。

3t装载机液压系统的设计(转斗油缸设计)

3t装载机液压系统的设计(转斗油缸设计)

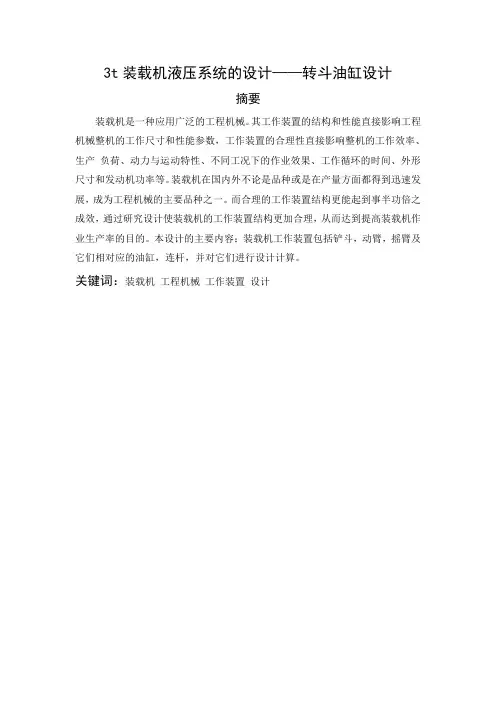

3t装载机液压系统的设计——转斗油缸设计摘要装载机是一种应用广泛的工程机械。

其工作装置的结构和性能直接影响工程机械整机的工作尺寸和性能参数,工作装置的合理性直接影响整机的工作效率、生产负荷、动力与运动特性、不同工况下的作业效果、工作循环的时间、外形尺寸和发动机功率等。

装载机在国内外不论是品种或是在产量方面都得到迅速发展,成为工程机械的主要品种之一。

而合理的工作装置结构更能起到事半功倍之成效,通过研究设计使装载机的工作装置结构更加合理,从而达到提高装载机作业生产率的目的。

本设计的主要内容:装载机工作装置包括铲斗,动臂,摇臂及它们相对应的油缸,连杆,并对它们进行设计计算。

关键词:装载机工程机械工作装置设计3t loader Hydraulic system design -turn fights oilcylinder designAbstractLoader is a kind of engineer machine that is widely applied in engineer project. Device structure and performance of work directly affects the work of construction machinery machine size and performance parameters, the reasonableness of the work machine direct impact on equipment efficiency, production capacity, power and motion characteristics, effects of different conditions of operation, duty cycle time, such as dimensions and engine power.Loader at home and abroad in the yield of varieties or whether it is rapidly developing, become one of the main types of the engineering machinery. And the more reasonable equipment structure can have the effectiveness of the half, through the study design of loader working device structure more reasonable, so as to improve the productivity of the loader purpose Homework . The design of the main content,Working mechanism of loader, including bucket loaders, boom, arm and their corresponding cylinders, connecting rods, and their design calculations.Keywords:Loader, Engineering machinery,Working mechanism,design目录前言 (5)第一章装载机液压系统设计概述 (6)1.1研究或设计的目的和意义 (6)1.2 研究或设计的国内外现状和发展趋势 (6)1.3 主要研究或设计内容,需要解决的关键问题和思路 (8)1.4 完成毕业设计所必须具备的工作条件及解决办法 (9)第二章装载机液压系统参数计算 (10)2.1 转斗液压缸参数计算 (10)2.1.1 确定转斗液压缸的作用力 (10)2.1.2 确定转斗液压缸内径和活塞杆直径 (12)2.1.3 确定转斗液压缸活塞杆动作速度 (14)2.1.4 转斗液压缸动作所需流量 (15)2.2 动臂液压缸参数计算 (16)2.2.1 确定动臂液压缸的作用力 (16)2.2.2 确定动臂液压缸内径和活塞杆直径 (17)2.2.3 确定动臂液压缸活塞杆动作速度 (19)2.2.4 动臂液压缸动作所需流量 (20)第三章装载机液压系统工作原理 (23)3.1初拟液压系统原理图 (23)3.2 方案一液压系统工作原理 (24)3.3 对比方案二液压系统原理图的拟定 (32)3.4 对比方案二液压系统工作原理 (33)第四章液压系统标准元件的选型 (35)4.1液压泵的选择 (35)4.1.1 主泵和辅助泵的选择 (35)4.1.2 转向泵的选择 (36)4.2 阀类元件的选择 (36)4.2.1 流量转换阀的确定 (37)4.2.2 溢流阀的确定 (37)4.2.3 换向阀的确定 (37)4.2.4 减压阀的确定 (38)4.2.5 先导阀的确定 (38)4.3 管路的选择 (38)4.3.1 主进油管路 (39)4.3.2 先导控制部分进回油管路 (39)4.3.3 转向和转斗部分回油管路 (40)4.3.4 动臂部分回油管路 (40)4.4 冷却装置的选择 (41)4.5 滤油器的选择 (42)4.6 邮箱的选择 (42)4.7 系统的验算 (43)4.8 绘制正式液压系统原理图 (43)第五章非标准件转斗液压缸的设计计算 (46)5.1 转斗液压缸缸筒外径和壁厚的计算 (46)5.2 转斗液压缸活塞杆的设计计算 (47)5.2.1 活塞杆材料的确定 (47)5.2.2 活塞杆外端连接结构及尺寸 (47)5.2.3 活塞杆与活塞连接的方法 (48)5.3 转斗液压缸活塞及其组件的确定 (48)5.3.1 活塞结构的确定 (48)5.3.2 耐磨支承环结构尺寸的确定 (49)5.3.3 Y型橡胶圈密封活塞的结构尺寸 (50)5.4 转斗液压缸缸底和缸盖的设计计算 (50)5.4.1 缸底厚度的计算 (50)5.4.2 缸盖厚度的计算 (51)5.5 最小导向长度的确定 (51)5.6 密封圈和防尘圈的选择 (52)5.6.1 密封圈的选择 (52)5.6.2 防尘圈的选择 (53)5.7 螺栓、垫圈和螺母的选择 (53)5.7.1 缸盖部分 (53)5.7.2 活塞杆部分 (53)5.8 作转斗液压缸装配图及零件图 (53)总结 (57)参考文献 (58)致谢 (59)附录 (60)前言装载机是一个技术含量非常高的产品,是世界工业发达国家在20世纪中叶发展起来的产品。

液压千斤顶的设计

液压千斤顶的设计

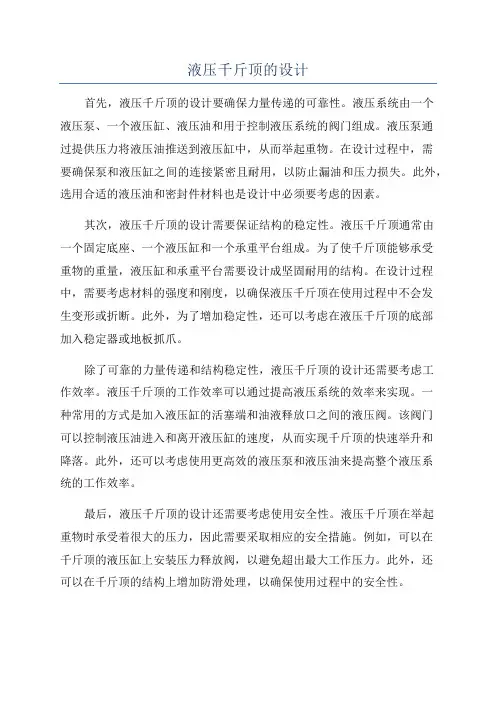

液压千斤顶的设计首先,液压千斤顶的设计要确保力量传递的可靠性。

液压系统由一个液压泵、一个液压缸、液压油和用于控制液压系统的阀门组成。

液压泵通过提供压力将液压油推送到液压缸中,从而举起重物。

在设计过程中,需要确保泵和液压缸之间的连接紧密且耐用,以防止漏油和压力损失。

此外,选用合适的液压油和密封件材料也是设计中必须要考虑的因素。

其次,液压千斤顶的设计需要保证结构的稳定性。

液压千斤顶通常由一个固定底座、一个液压缸和一个承重平台组成。

为了使千斤顶能够承受重物的重量,液压缸和承重平台需要设计成坚固耐用的结构。

在设计过程中,需要考虑材料的强度和刚度,以确保液压千斤顶在使用过程中不会发生变形或折断。

此外,为了增加稳定性,还可以考虑在液压千斤顶的底部加入稳定器或地板抓爪。

除了可靠的力量传递和结构稳定性,液压千斤顶的设计还需要考虑工作效率。

液压千斤顶的工作效率可以通过提高液压系统的效率来实现。

一种常用的方式是加入液压缸的活塞端和油液释放口之间的液压阀。

该阀门可以控制液压油进入和离开液压缸的速度,从而实现千斤顶的快速举升和降落。

此外,还可以考虑使用更高效的液压泵和液压油来提高整个液压系统的工作效率。

最后,液压千斤顶的设计还需要考虑使用安全性。

液压千斤顶在举起重物时承受着很大的压力,因此需要采取相应的安全措施。

例如,可以在千斤顶的液压缸上安装压力释放阀,以避免超出最大工作压力。

此外,还可以在千斤顶的结构上增加防滑处理,以确保使用过程中的安全性。

综上所述,液压千斤顶的设计需要考虑力量传递、结构稳定性、工作效率和使用安全性。

通过合理的设计,液压千斤顶可以高效可靠地完成吊装和支撑工作。
