sor液位开关中文说明书基本原理上升的液面将浮球或弹簧提升式沉筒浮起，带动磁力短管上升至磁场区，吸引并触发电路或气路开关（发出液位到达信号）。

液面下降时，次序相反，电路或气路开关被释开（发出液位下降信号）。

磁力滑块（通过密封套筒）将永久磁铁和开关组件与过程液面隔离，避免磁铁腐蚀和磁力碎屑堆积。

磁力运动传输消除了由机械装置弯曲运动传输带来的疲劳，损坏及过早失效等问题。

磁力运动传输避免了因探杆型传感器引起的表面涂层问题。

在没有工厂允许的情况下，不要改变开关的原件和结构。

沉筒式结构SOR液位开关使用说明书液面下降时各次序相反，磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套管，微动开关复位。

浮球式结构浮球与一根机械连杆固定在一起，液面上升至浮球，浮力使连杆上升，磁力短管升入密封套筒中，磁力短管的向上运动是在外部永久磁铁产生的磁场内。

磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套管上，此时，微动开关被触发。

液面下降时各次序相反。

磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套筒，微动开关复位。

沉筒悬挂在弹簧平衡联动杆上，液面上升时，沉筒的有效重量因受浮力而减小，弹簧回缩拉起连杆，使磁力短管在密封套筒中上升。

磁力短管的向上运动是在外部永久磁铁产生的磁场内，磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套筒上，此时，微动开关被触发。

引压口联接外浮筒接管应当平直且不受干扰，控制头与外浮筒垂直中心线在3℃内。

注意：顶装式控制头与容器法兰或短管安装成与容器的垂直或水平中心线不超过3℃。

（即：外浮筒式与顶装式均应垂直安装）接管长度应控制在最小，以使开关整体更稳定。

如有需要，应采用接管悬挂或支承装置。

控制机构在液体中动作，接管中很可能堆积沉淀物，应采用“T”形或“+”形管接头，允许定期清洗接管。

排污阀及吹扫阀可用于清洁外浮筒和接管。

正常运行中，所有接管上阀门应完全打开，因为限流可能导致误动作。

警告：介质温度超过232℃时，不推荐在外浮筒上使用保温材料。

液位开关说明书

外贴式液位开关隔爆型安装使用说明书（201405A）陕西声科电子中国西安高新技术产业开发区©本说明书的版权和最终解释权归声科电子有限公司所用。

目录1.使用说明 (1)2.仪表保修及服务范围 (1)3.仪表技术性能 (2)4.开箱检验及注意事项 (2)4.1 开箱检验 (2)4.2 注意事项 (3)5.仪表各部件 (3)6.仪表安装 (4)6.1 超声波探头的安装 (4)6.2 仪表主机安装 (8)6.3仪表的安装方式 (11)7.仪表电气连接 (12)7.1 仪表电气连接图 (12)7.2 仪表供电 (12)8. 仪表设置及使用 (13)8.1 仪表参数设置人机接口说明 (13)8.2 仪表操作目录树 (14)8.3 仪表运行界面示意 (15)8.4 仪表校准操作 (16)8.5仪表校准操作图示 (16)９.外贴式液位开关选型表 (19)10.仪表适用范围 (20)11.性能指标 (20)12.仪表故障处理 (21)1、使用说明本说明书全面阐述了外贴式液位开关的安装、操作及使用方法。

通过本说明书，用户可以顺利的完成对外贴式液位开关的安装、使用及维护工作。

本说明书的编制是以外贴式液位开关的安装、操作步骤为顺序，详细介绍了您在安装、使用仪表的每个环节需要完成的工作及注意事项。

在您安装、使用该仪表之前，请详细阅读本说明书。

2、仪表保修及服务范围自发货之日算起，仪表主机保修期为一年，仪表修理及维护的保修期为半年，此保修仅限于原始购买者及或声科电子指定经销商的仪表使用用户，而不适用于任何声科电子认为因错误使用，改造、疏忽或因事故及非正常情况下使用而导致损坏的仪表。

对于在保修范围内的送回声科电子的有故障的仪表，声科电子提供免费维修。

要获得保修服务，请联系声科售后服务部并附上故障说明，经本公司许可后，将仪表寄往声科售后服务部。

如果仪表已过质保期或声科电子确认仪表故障是由于错误使用、改造、疏忽、事故及非正常条件下使用导致的，声科电子将依据外贴式液位开关维修收费标准提供维修费用预算，并在得到认可后进行维修。

三点电极式液位开关模拟调试

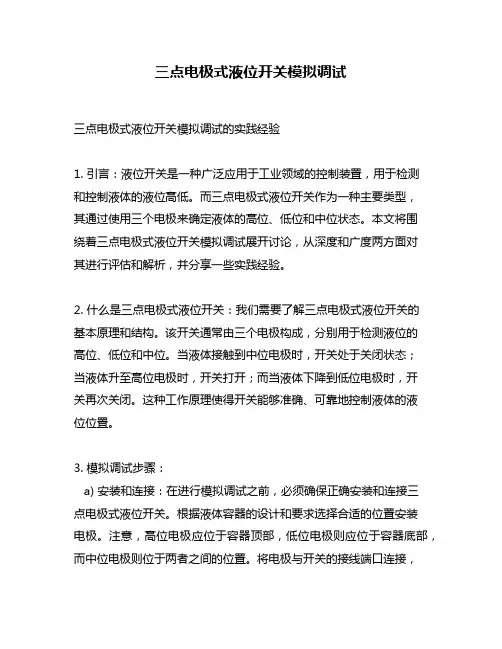

三点电极式液位开关模拟调试三点电极式液位开关模拟调试的实践经验1. 引言：液位开关是一种广泛应用于工业领域的控制装置，用于检测和控制液体的液位高低。

而三点电极式液位开关作为一种主要类型，其通过使用三个电极来确定液体的高位、低位和中位状态。

本文将围绕着三点电极式液位开关模拟调试展开讨论，从深度和广度两方面对其进行评估和解析，并分享一些实践经验。

2. 什么是三点电极式液位开关：我们需要了解三点电极式液位开关的基本原理和结构。

该开关通常由三个电极构成，分别用于检测液位的高位、低位和中位。

当液体接触到中位电极时，开关处于关闭状态；当液体升至高位电极时，开关打开；而当液体下降到低位电极时，开关再次关闭。

这种工作原理使得开关能够准确、可靠地控制液体的液位位置。

3. 模拟调试步骤：a) 安装和连接：在进行模拟调试之前，必须确保正确安装和连接三点电极式液位开关。

根据液体容器的设计和要求选择合适的位置安装电极。

注意，高位电极应位于容器顶部，低位电极则应位于容器底部，而中位电极则位于两者之间的位置。

将电极与开关的接线端口连接，确保牢固可靠。

根据需要连接电源和输出端口，以便实现开关的正常工作。

b) 调试设置：在安装和连接完成后，我们需要进行调试设置。

确保电源已接通，然后使用调节开关将电极调整到合适的位置，以使其在液体高位和低位时可以正常开、闭。

如果开关具有调节灵敏度的选项，还需要根据液体的特性和要求进行调整，以使其能够准确地检测液位变化。

c) 功能测试：在调试设置完成后，我们需要进行功能测试，以验证开关的正常工作。

将液体注入容器，注意观察开关的状态变化。

当液体升至高位电极时，开关应正常打开；当液体下降到低位电极时，开关应正常关闭。

当液位在中位电极范围内时，开关应保持关闭状态。

如果开关不能正常工作，我们需要仔细检查安装和连接是否正确，并调整相应的设置。

d) 测试记录和分析：我们需要记录和分析测试结果。

将实验过程和测试数据记录下来，以便后续分析和参考。

电接点液位计说明书模板

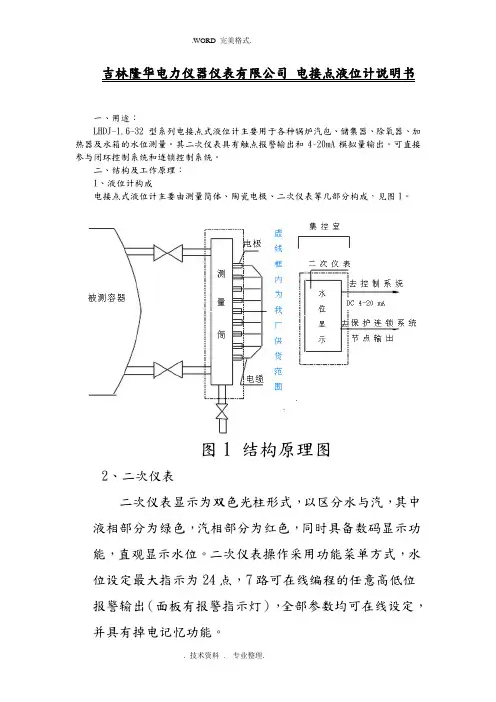

吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。

其二次仪表具有触点报警输出和4~20mA模拟量输出。

可直接参与闭环控制系统和连锁控制系统。

二、结构及工作原理：1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。

图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。

二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。

由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。

增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。

同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。

3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。

三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布中心距点数电极点分布报警点 44015 0，±15，±30，±50，±75，±100，±150，±200 用户自定 60017 0，±15，±30，±50，±75，±100，±150，±200，±250 67019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 80019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300，±350 ≥1000 根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V ±5% 50HZ <1A2.3被测液体阻抗条件：0-100K Ω2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。

液位仪使用指南

液位仪使用指南液位仪使用指南1、引言本文档旨在为用户提供液位仪的使用指南，详细介绍液位仪的安装、操作和维护等内容，以帮助用户正确、有效地使用液位仪。

2、液位仪概述2.1液位仪产品简介在这个章节中，介绍液位仪的基本信息，包括制造商、型号、适用范围等内容。

2.2液位仪工作原理这部分内容详细解释了液位仪的工作原理，包括液位传感器、显示屏和信号处理器的功能和工作原理。

3、安装3.1 选择安装位置在此章节中，详细说明选择液位仪安装位置的要求，包括环境条件、安全性等方面的考虑因素。

3.2 安装步骤该部分将详细介绍液位仪的安装步骤，包括各个部件的连接和固定，以及相关的电源和通信接口的连接方法。

4、操作指南4.1 启动和关闭描述液位仪的启动和关闭步骤，包括按下相关按钮、操作界面显示等说明。

4.2 常用功能操作详细介绍液位仪常见的功能操作，包括设置液位报警值、查询历史数据、修改参数等操作步骤和注意事项。

5、维护与保养5.1 日常维护介绍液位仪的日常维护要点，包括定期清洁、检查传感器和电缆等。

5.2 故障排除提供液位仪常见故障的排除方法和解决方案。

6、附件本文档涉及的附件包括液位仪产品说明书、安装图纸等相关文件。

请参阅附件以获取更详细的信息。

注释：1：液位仪：一种用于测量容器内液体或物料的高度的设备。

2：液位传感器：液位仪的核心部件，通过测量液体的压力、电容或超声波等物理参数来确定液位。

3：信号处理器：负责将液位传感器采集到的信号进行处理和转换，以得出液位信息。

4：液位报警值：用户设置的警戒线，当液位达到或超过该值时，液位仪会发出警报。

液位开关安装使用说明书

UK系列液位开关安装使用说明书开封仪表厂液位仪表分厂UK一102球形液位开关使用说明书l、用途和使用范围UK一1 0 2球形液位开关(以下简称开关)主要是对液位定点发讯，实现生产过程中的报警，控制，调节等作用，在酸、碱溶液或供水、排水、化工污水处理等生产过程中，是不可缺少的工具，开关的主要零件均采用1Cr18Ni9Ti不锈钢制造，具有较好的耐腐蚀性能。

其特点是：经济实用、工作可靠、用途广泛。

2、规格及技术参数2.1 关电缆长度： 4、 5、 6m（或由用户提出一个长度）2.2 介质密度：2.3 介质温度： ≤100℃2.4 工作压力： 0.2MPa一个常开2.5 接点容量： 220V AC 5A2.6 发二个讯号（一个常开，一个常闭）3、结构原理及安装使用3.1 开关结构简单、结构如图(一)开关外壳为不锈钢球体，表面光滑，不易附着污物，可在混有杂物污水、泥浆、酸、碱溶液中使用，球体内装有大容量的水银开关，水银开关接于软质电缆上，加长或缩短电缆长度，可得到希望水位。

3.2 开关悬空吊在固定杆上，如图(二)a所示，当液位上升液面接触到开关时，开关球体在浮力的作用下发生倾斜，如图(二)b所示，由此使开关球体内水银开关断开或闭合，从而发出信号。

4、订货须知订货时请注明4.1 开关型号及名称4.2 被测介质名称、介质密度、温度、工作压力腐蚀性等。

UK一201球形液位开关使用说明书UK一201型圆柱形液位开关(以下简称液位开关)，主要是对液位定点发讯，实现生产过程中的报警、控制、调节等作用，在供水、排水、化工污水处理等过程中，是不可缺少的工具。

1、主要规格和技术参数1.1 电源：电压220V／50Hz 允许电流5A1.2 环境温度：60℃以下1.3 介质比重： 0.75以上1.4 规格(电缆长度L：)3M、5M、6M或其它任一长度。

1.5 种类：UK一201K 悬吊状态时触点断开浮起状态时触点闭合常开型UK一201B 悬吊状态时触点闭合浮起状态时触点断开常闭型2、结构及工作原理液位开关是浮动开关，它是把特殊构造的水银开关与通用橡套软电缆连在—一起，用环氧树脂(加有填料)浇铸成芯子、安装(插装)在硬质发泡塑料浮上。

电极式液位开关说明书

电极式液位开关一、工作原理电极式液位开关是利用液体之导电性来侦测液位高低。

桶槽内装的物质一旦触及极棒，便会导电因而检出信号。

经控制器的信号放大后，再输出一接点信号，供使用者做液位的控制。

接线示意图二、产品特点1、适用于控制任何导电液体之液面。

（禁止使用于挥发性液体）2、具有突波保护功能，可有效防止突波干扰3、可做多点控制，控制位置可由使用者需要订制4、电极头使用低交流电压，可避免电解作用，并可延长使用寿命5、具有两只指示灯，可显示供水及排水状态三、技术参数电极棒部分：1、接液材质（可选）：SUS304/316L+PP（PE）工作温度：-20～80℃SUS304/316L+PTFE 工作温度：-20～200℃TI+PTFE 工作温度：-20～200℃2、过程连接：螺纹或法兰，（大小跟所需控制液位点数有关）控制器：1、电源电压：220VAC、24VAC（可选）2、触点容量：240VAC/24VDC 5A， SPDT3、一个控制器对应一个液位点输出（检测几个液位点对应配几个控制器，且每个控制器的公共极均需同电极棒的公共极相连）。

四、注意事项1、只供垂直安装2、电压波动范围在±15%以内，电压要稳定3、避免安装在大震动或冲击场所（可能导致误动作）4、不导电的液体不适用本产品，如：汽油、柴油、重油、纯水等。

5、所有的极棒需与最长的极棒相差至少50mm以上（如图）6、当液体接触到电极时，其动作的作罢会因液体种类不同及电源电压变化而会有变动。

7、为了使电极棒在水中确保不会相互接触，可以在极棒上缠上胶带，但必须缠在极棒前端100mm以后的部分。

液位继电器说明书

液位继电器说明书篇一：JYB系列液位继电器使用说明书JYB系列液位继电器使用说明书JYB 系列液位继电器型号定义：工作电压42X56X10940.5X62X97 设计序号（系列代号；见表）二. 工作特性与工作原理本系列电子式液位继电器采用进口集成电路。

通过检测水阻的方法，控制继电器自动接通水泵电源进行供水，水满后自动切断水泵电源停止供水。

由于采用交流辅助电源作为有源控制探头，增强了产品抗干扰能力和产品远距离控制的能力。

采用大功率继电器输出，可直接控制1KW以内的水泵正常工作，采用螺钉或标准导轨安装，使用方便。

三．安装。

使用操作说明供水方式接线时，低端探头放在水池的底部，假如要把水池中的水用光后再打水，尽量可把中端探头靠近水池的底部，如需要水池中水位始终在高处，可调整中端探头的高度，高端探头为水池打水最高度的限制，当水池的水打满到高端探头时，水泵停止打水，当水池中的水用到低于中端探头时，水泵又开始打水，严禁自来水或外界无水时继电器工作，否则时间过长将烧坏水泵。

排水方式接线时，低端探头放在水池的底部，假如要把水池中的水排光，尽量可把中端探头靠近水池的底部，当外界的水流满至高端探头时，水泵开始排水，当水池中的水位排到低于中端探头时，水泵停止工作。

四．接线图JYB714、JYB714A供水方式接线图JYB714、JYB714A排水方式接线图篇二：C61F-GP说明书篇三：仪表说明书HC系列智能测控仪使用说明书北京京汇川仪表科技有限公司地址（Add）：北京海淀区知春路甲48 号盈都大厦C 座1-11A电话（TEL）：传真（FAX）：010-一、概述HC—100 智能测控仪是智能型、高精度的数显温度、压力、液位测量控制仪表，与温度、压力、液位传感器及变送器配接可构成各种量程和规格的温度、压力、液位测控系统。

HC—100 智能测控仪的输入信号通过参数设置不需用户做硬件跳线，输入端子只需3个就能满足热电偶、热电阻、0〜10mA或4〜20mA标准电流、0〜5V、1〜5V标准电压信号的要求。

液位开关GP-N_中文说明书

■型号标准
61F-GP-□□
①②
①针型 N ：11针 N8：8针
■种类
种类
11针型
一般用型号
61F-GP-N(AC100V) 61F-GP-N(AC200V) 61F-GP-N(AC110V) 61F-GP-N(AC220V)
种类 11针型
高感度用型号
61F-GP-NH(AC100V) 61F-GP-NH(AC200V)
E2 E3
˄ࡼ԰ᰒ冫ĀOFFā˅
P ᥦ∈
水面到达E1时（动作显示 “ON”）泵停止，降到E2以下（动作显示 “OFF”）时起动。
水面到达E1时（动作显示 “ON”）泵停止，降到E2以下（动作显示 “OFF”）时起动。
80 电极式液位开关（紧凑式插入型） 61F-GP-N□
使用液面显示时（连接例）
＊2. 绝缘电阻、耐压指的是电源端子和电极端子间、电源端子和接点端子间、电极端子和接点端子间的数值。请参考第114页的「使用注意事项」。
78 电极式液位开关（紧凑式插入型） 61F-GP-N□
项目
类型
一般用 61F-GP-N8
远距离用 61F-GP-N8L 2KM （2km用） 61F-GP-N8L 4KM （4km用）
61F-GP-N8H(AC200V) 61F-GP-N8HY(AC100V)
61F-GP-N8HY(AC200V)
注. 没有在上表中例出的电压请另外询问。
②种类无标记：一般用 L 2KM ：远距离配线2km L 4KM ：远距离配线4km
H ：高感度用 D ：低感度用 R ：2线式用 T ：高温用（仅限于11针型）
额定电压的85%～110%
AC8V

液位控制器说明书

液位控制器说明书
液位报警控制器是一种监测液位并在液位到达一定高度或低度时发出警报的设备。

以下是液位报警控制器的使用说明：
1.确定液位报警器的安装位置，通常应该安装在容器的顶部或底部，以便能够准确感测液位变化。

2.连接电源：第一步需要为液位报警控制器连接电源。

根据设备的要求和安装位置，使用正确的电源线为设备供电。

3.连接传感器：将传感器连接到液位报警控制器。

传感器应该安装在容器的顶部或底部，根据设备的要求和安装要求完成连接。

4.设置警报值：根据需要设置液位报警器的警报值。

设置过程可能会因不同的设备而有所不同。

对于某些设备，用户可以使用按钮或旋钮来设置液位警报值。

5.测试设备：完成液位报警器的安装和设置后，请测试设备以确保其正常工作。

通常可以将容器注满水，并检查液位控制器是否发出警报。

6.日常维护：在使用过程中，需要对液位报警器进行定期维护。

通常可以使用软毛刷或擦布清洗传感器，以确保液位报警器的精度和可靠性。

液位开关76951说明书

液位开关76951-6011
本液位开关接入电源为20V-252VAC/DC。

当显示normal的绿灯亮时表示油位正常；当min/low的黄灯亮时表示油位较低；当voll/full的红灯亮时表示油位已满，停止加油；当leer/empty红灯亮时表示油罐内无油，需要马上加油。

超声波式液位开关油位设定
旋下透明塑料盖，移开圆形面版；
⑵接通液位开关电源；
⑶将图示拨钮5拨至“ON”（voll/full、leer/empty红灯亮）；
1 O
2 N
3
4
5
将拨钮1拨至“ON”，正对液位开关超声波发生口，在S1处置一平板，将拨钮1拨至“OFF”；并将拨钮2拨至“ON”；
将平板位置移至S2处，将拨钮2拨至“OFF”；并将拨钮3拨至“ON”；
将平板位置移至S3处，将拨钮3拨至“OFF”；
⑷将拨钮5拨至“OFF”，将拨钮1及4拨至“ON”，油位设定完毕，液位开关并自动记忆本次设定。

液位开关工作状态如下表所示：
泵油罐容积
⑸超声波液位开关接线如下图所示，连入报警器或电脑终端。

外形尺寸。

小型浮球液位开关使用说明书

日常维护1、定期清除浮球管及浮球上的污垢（周期视水质而定）。

2、检查环扣上的螺钉是否有松动。

开箱及检查1、包装应完好无损。

2、开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。

3、装箱内容：a)产品1台b)使用说明书1份c)产品合格证使用重点注意事项1、浮球开关所接电路电压必须小于磁簧开关最高电压，电流必须小于其最大工作电流:对于 10W/125V AC 交流电压＜125V AC I＜1A50W/240V AC/200V DC 交流电压＜240V AC I＜1A直流电压＜200V DC I＜1A2、浮球开关连接在电路中，其起动电流必须小于1A。

3、浮球开关连接在电路中，其消耗功率最大为10W、20W、40W、50W，若电路的功率大于其额定功率，可能会导致磁簧烧毁。

4、浮球开关必须经过继电器然后再控制其它负载，也可以给PLC直接采集信号。

5、浮球开关应避开大的变频器及大功率的电动机和电容器。

6、浮球开关所控制位置出厂前已设定好，请不要随意移动环扣位置，环扣移动将可能导致浮球开关信号输出错误或无信号输出。

小型浮球液位开关使用说明书地址：陕西省宝鸡市英达路18号电话：************传真：************邮编：721006网址：制订日期：2019年01月23日 V2.0版基本参数1、温度：-10℃～120℃（SUS 、Max200℃订制）；-20℃～80℃（PP）；-20℃～120℃（PVDF、Nylon等）2、耐压：0.3MPa （PVDF）；0.4MPa（PP）；6.4 MPa（Max）3、接点容量：50W/250V AC或200V DC；10W/110V AC；40W/250V AC4、最大切换电流：0.5A5、最大工作电流：1A(50W或40W)；0.5A(10W)6、最大开关电压：125V AC；240V AC或200V DC7、动作次数：106次以上注：温度超过80℃及压力超过0.5MPa时需订做。

欧姆龙液位开关说明书

欧姆龙液位开关说明书-CAL-FENGHAI.-(YICAI)-Company One1开关液位设备概要选择机型的标准故障检查液位设备Q&A关于施工资料参考电极式液位开关（61F）作为电气性液位检测方式，被广泛用于以大厦、集中住宅的上下水道为主及钢铁、食品、化学、药品、半导体等各种工业、农业水、净水场、污水处理等的液面控制。

一旦电极接触到液体，通过液体可以闭合电路（电气流通的道路），根据流过的电流检知液位控制的动作原理，是以所谓的导电性液体为控制对象的液位开关。

进行检测时，直接检测液体的电极间电阻，根据大于或小于已设定的电阻值，来判断有无液面。

■基本原理以一般接收上水道供水的情况为例来进行说明。

通常，在大厦、集中住宅区等中，一旦接水槽接收供水后，就会将水送到设置在屋顶上的高架水槽内，然后再分配到各楼层。

在高架水槽内，如果因水的消耗而导致水槽内的水位下降，通过泵从接水槽中再进行补充。

达到一定的水位后，即可停止泵了。

（参照图1）在高架水槽内，可以进行水位的控制，以保持上限和下限间的水位。

可以根据下列工作原理来进行这一水位控制。

图1. 水槽的供水控制●根据水位对泵进行ON、OFF控制（2根电极式）①如图2，电极E1未接触到液面时，电流流通的电路（E1-E3间）为开路，没有电流通过。

因此，继电器「X」不动作，继电器「X」的接点仍为“b侧”。

②如图3，电极E1接触到液面时，为电路闭合状态（液体将E1-E3间闭合），因此，继电器「X」动作，接点移动到“a侧”。

若将该继电器接点连接到接触器，则可根据液面的位置对泵进行ON、OFF控制。

但是，如图2、图3，如果仅有2根电极，电极E1附近会发生波动，导致继电器抖动。

为此，电极式液位开关有自我保持电路。

（图2、图3用于水位的报警等方面）图2 水位低时图3 水位高时●带自我保持电路的实用性水位控制（3根电极式）如图4所示，使用E1、E3电极以外的E2电极，通过a2接点连接E2、E1。

水位基中文说明书

水位基中文说明书目录一、CY系列产品型号说明二、CYX系列产品2.1 概述2.2 工作原理及构造2.3 型号说明2.3.1 测量筒类别2.3.2 测量筒结构形式2.3.3 磁浮球种类2.3.4 显示机构2.4 CYX系列产品的主要技术参数及注释2.5 安装2.5.1 概述2.5.2 安装图例2.6 运行及维护2.6.1 投入及停止2.6.2 维护2.6.3 故障诊断2.7 汽包水位计安装注意事项三、CYK1-3磁式液位开关3.1 用途及性能特点3.2 产品型号、名称及其含义3.3 产品的外形尺寸及安装尺寸3.4 主要技术参数3.5 正常工作及安装条件3.6 保管与维护3.7 安装使用说明四、CYB磁式液位远传变送器4.1 概述4.2 主要技术参数4.3 系统构造及连接4.4 变送器选型4.5 安装，调整和使用五、定货须知六、联系电话一、CY系列产品型号说明－显示器ＣＹ－开关变送器液位磁式二、CYX系列产品2.1概述CYX系列磁式液位显示器是以磁力偶合，磁浮球为测量元件，驱动带磁钢的双色翻板显示。

利用无导磁管材把工作介质和显示隔绝。

在75英尺外，双色翻板清楚可见，整个工作过程无需能源，自成一体。

适用于500℃以下的真空到高压等各种环境的液位计量。

是火力发电厂、石油、化工等部门的理想液位测量产品，如：高、低压加热器、除氧器、凝汽器、高压、超高压锅炉汽包容器等的液位测量。

根据在容器上安装位臵的不同，提供侧装和顶装两种型式。

由于工作介质的不同，提供不锈钢和ABS工程塑料两种材质，其中ABS特别适用于酸、碱等腐蚀性介质。

2.2工作原理及构造CYX系列磁式液位显示器利用磁式浮球在不同位臵吸翻转两面不同颜色的磁式翻板来显示液位。

CYX磁式液位显示器的测量筒内装有磁浮球，测量筒通过上、下平衡连通管与被测容器相连，磁浮球随被测容器的液位上、下浮动引起显示支架内的磁式翻板翻转，红色(陶瓷为绿色)一面翻出表示有液位，红色面(陶瓷为绿色面)的上边缘指示液位，明亮金属色(陶瓷为红色)翻出表示无液位。

电极式液位计工作原理及注意事项

电极式液位计工作原理及注意事项×××如今许多企业对于污水处理设备环保知识并不是十分了解，甚至有不少误解，作为一家具有社会责任感的污水处理设备工程定制项目公司，我们觉得十分有必要给大家进行工业废水处理方面的知识科普。

那么下面以我们欧洲环保行业技术经验的角度出发，给大家介绍一下电极式液位计工作原理及注意事项。

(๑•̀ㅂ•̀)و✧电极式液位计工作原理电极式液位计是利用物料的导电性能测量高低液位。

也可以用于导电性较弱的液体和潮湿固体。

由于水的电导率大，电阻较小，当接点被水淹没时，电极芯与容器外壳之间短路，则对应的水位显示灯亮，反映出容器内的水位。

而处于蒸汽中的电极由于蒸汽的电导率小，电阻大，所以电路不通，即水位显示灯不亮。

因此，可用亮的显示灯多少来反映水位的高低。

该液位开关可多点控制，控制位置由客户需求而定，具有突破保护功能，可有效防止突波干扰，不过电极式液位开关仅适用于导电液体，且液体不能有挥发性电极头使用低交流电压，可避免电解作用，并可延长使用寿命，具有两只指示灯，可显示供水及排水状态。

电极式液位计注意事项1、只供垂直安装2、电压波动范围在±15%以内，电压要稳定3、避免安装在大震动或冲击场所(可能导致误动作)4、不导电的液体不适用本产品，如：汽油、柴油、重油、纯水等。

5、所有的极棒需与最长的极棒相差至少50mm 以上。

6、当液体接触到电极时，其动作的作罢会因液体种类不同及电源电压变化而会有变动。

7、为了使电极棒在水中确保不会相互接触，可以在极棒上缠上胶带，但必须缠在极棒前端100mm以后的部分。

关注我，了解更多废水处理知识。

电极式液位开关说明书

电极式液位开关
使用说明书
工作原理
YS系列电极式液位开关与控制器配合工作：当导电液体介质同电极棒没有接触时，电极棒之间没有电流；当电极棒接触到液体时，电极棒导通，控制器动作。

通过控制器供给电极棒的微弱电流，使得产品可以长时间地安全使用！
特点
控制器外形小巧紧凑，适合柜内轨道紧密安装。

工业级电极，结构坚固耐用，长短自由组合。

就地液位控制或报警。

技术参数
供电电压：220VAC或24VDC。

环境温度：-20℃～70℃
环境湿度：≤85%RH
电极材质：SUS、PP、Ti、PTFE
接液温度：-20℃～70℃
连接方式：螺纹连接，法兰连接
测量介质：导电率高于20μS/cm的液体，适合蒸馏水
注意事项：
针对不同的使用环境，液位检测电极又可分为塑料壳体和铝合金防爆壳体，与设备连接有尼龙连接件和不锈钢连接件两种，可根据实际工况选择。

根据工艺要求不同，液位检测电极又有一根电极、两根电极、三根电极和四根电极，以实现不同的功能。

一根电极适合金属罐体液位报警和管路检漏报警等（罐体作为公用端）；两根电极则适合非金属罐体、水槽单点报警和非金属管路检漏报警；三根电极最常用，适合给排水和其它进液或排液控制，与机泵结合可以实现自动控制给排水；四根电极则是在进液或排液功能的基础上增加了上限报警或下限报警功能，防止水位超高溢流或过低空泵运行。

液位控制器安装调试指南说明书

液位控制器安装调试指南说明书1. 概述液位控制器是现代化工、石油、水处理等行业中常用的自动化设备，用于监测和控制液体容器中的液位。

本指南旨在提供液位控制器的安装和调试步骤，以确保设备正常运行并满足用户需求。

2. 安装准备在开始安装液位控制器之前，请确保以下准备工作已完成：2.1 确定安装位置：选择合适的安装位置，应考虑液位控制器与液体容器之间的距离、外部环境温度、防爆要求等因素。

2.2 检查设备完整性：检查液位控制器的包装是否完好，设备是否缺损或损坏。

2.3 准备所需工具：根据液位控制器的安装需求，准备好相应的工具，如扳手、螺丝刀等。

3. 安装步骤请按照以下步骤进行液位控制器的安装：3.1 关闭电源：在安装之前，确保所有电源已经关闭，以免发生触电危险。

3.2 连接电源线：按照液位控制器的接线图或说明书，将电源线正确地连接到液位控制器上。

3.3 安装传感器：根据液位控制器的型号和设计，选择合适的传感器并按照说明书的要求进行安装。

确保传感器与液体容器的接触牢固可靠。

3.4 连接信号线：根据液位控制器的要求，连接信号线到液位控制器的输入端口。

注意线缆的接线是否正确、牢固可靠。

3.5 安装外壳：将液位控制器的外壳安装在合适的位置，并固定好螺丝。

确保外壳完整、牢固。

4. 调试步骤完成液位控制器的安装后，进行以下调试步骤，以确保设备运行正常：4.1 检查电源：打开电源，检查液位控制器的工作指示灯是否亮起，以确认电源连接正常。

4.2 参数设置：根据液体容器的需求，设置液位控制器的相关参数，如液位上下限、报警阈值等。

确保参数正确、合理。

4.3 信号测试：通过向液体容器中注入或排出液体，测试液位控制器的信号输出是否准确。

可以通过使用万用表或示波器进行信号检测。

4.4 报警测试：模拟报警条件，如高液位报警、低液位报警等，测试液位控制器的报警功能是否正常，确保及时准确地发出报警信号。

4.5 数据记录：在调试过程中，记录液位控制器的相关参数和测试结果，以备后续分析和维护。
