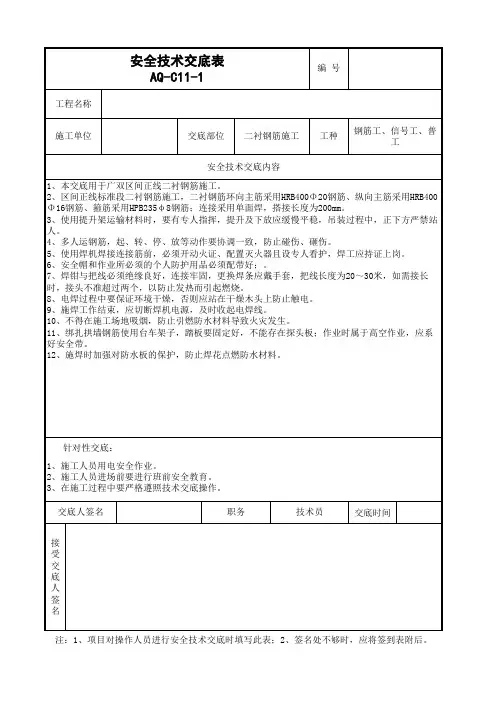

二衬钢筋技术交底

一、适用范围

本技术交底适用于拱～焦区间二次衬砌钢筋施工。

二、设计情况

拱～焦区间标准断面为单线单洞马蹄形隧道，人防段为单洞马蹄形大断面隧道，左右线线间距约为13m。左线起点里程为ZDK31+823.708，终点里程ZDK32+664.139，在里程

ZDK32+344.335处有一短链长5.665m，全长834.766m，左线分A1断面（827.266m)和人防断面（7.5m)。右线起点里程YDK31+823.708，终点里程YDK32+664.136，全长840.428m。右线分A1（610.428m）、A2（222.5m）和人防断面（7.5m）。左、右线坡度分别为25‰、9‰、4.493‰、20‰、2‰及25‰、9‰、4.371‰、20‰、2‰。（具体二衬断面尺寸及支护参数详见表2-2）拱～焦区间隧道标准断面二衬钢筋外侧保护层为50mm，内侧保护层为40mm。

三、开始施工的条件及施工准备工作

3.1 技术准备

1) 区间隧道防水板铺设完成后，测量组放样出隧道中线及轨面高程。

2) 区间隧道主体二衬施工前，组织召开二衬施工方案、施工交底会。将区间隧道主体二衬施工组织、施工方法、施工工艺、质量标准、安全措施等交底到工区班组，安质部、设备物资、工区等部门参加。

3) 对于新进场的钢筋原材物资部、试验室等部门已报验合格。

3.2 人员配置

3.2 机具配置计划

3.3 材料准备

主要材料有：C22钢筋、C16钢筋、A8钢筋。

四、施工进度（指标）要求

标准A1断面：10.5m/2d 共120d；标准A2断面：15m/2d 共50d；

人防段面：7.5m/2d 共4d。

五、施工工艺

本区间隧道钢筋分仰拱(底板)、拱墙两次绑扎。

(1)根据施工设计图及规范要求，钢筋直径≥20采用机械连接，钢筋直径＜20采用焊接连接，焊接长度不小于35d，接头错开距离不小于35d，拉筋采用绑扎连接。

(2)施工准备

技术人员做到熟悉图纸、规范，及时进行各项技术质量标准交底。

对成品钢筋的钢号、直径、形状、尺寸、数量等是否与图纸、交底相符。如有错漏，及时纠正。

准备绑扎用的铁丝、绑扎工具(如钢筋钩、带扳口的撬棍)等，绑扎架等。

在外观检查合格的每批钢筋中任选两根钢筋取试件，作拉伸和冷弯试验。如一项试验结果不合格，在同一批内取双倍试件进行复验，若仍有一个试样不合格，则该批钢筋为不合格品。

(3)钢筋加工

①有加工好的钢筋，一律按规格、型号挂牌，分别存放，并作好防锈工作。设专人负责。

②钢筋用切断机切断，所有弯钩用弯曲机成型。

③特殊部位的钢筋须放大样。

(4)钢筋在加工弯之前调直，须符合下列规定。

①钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等都清除干净。

②钢筋调直，无局部折曲。

③加工后的钢筋表面不应有削弱钢筋截面的伤痕。

④钢筋的弯制和末端弯钩均严格按设计加工，设计无要求时应符合以下规定：

a.弯起钢筋弯成平滑曲线，曲率半径r不小于钢筋直径的10倍(光圆)或12倍(螺纹)。

b.筋末端设弯钩，弯钩的弯曲内直径大于受力钢筋直径，不小于箍筋直径的2.5倍，弯钩平直部分长度不小于箍筋直径的5倍。

⑤钢筋加工允许偏差不超过下表规定。

表5-1 钢筋加工允许偏差(mm)

(5) 钢筋连接及安装

根据相关规范，保证高质量的连接接头，加快施工进度，可根据钢筋的不同直径、不同部位而采用人工绑扎和直螺纹套筒相结合来施工，具体如下：

①二衬主筋连接形式为直螺纹套筒连接，分布筋为搭接焊接连接，焊接接头连接区段长度为35d并不小于500mm，搭接接头错开距离不小于35d。

②绑扎接头受拉区不超过25%，或按设计要求施做。

③钢筋接头设置在钢筋承受力较小处且应避开钢筋弯曲处，距弯曲点不小于10d。

④钢筋安装位置应符合设计要求。误差应符合下表规定。

表5-2 钢筋绑扎位置允许偏差值(mm)

⑤绑扎钢筋尽量减少现场焊接，焊接时应在防水板上面加垫木板或石棉板隔热层，以免防水板被烧坏；钢筋与模板间应设置足够数量和强度的砼垫块，以确保钢筋的保护层厚度(主筋净保护层内侧40mm、外侧50mm)。

(6) 二衬钢筋支撑与净空控制

二衬钢筋绑扎前检查同步里程、中线、标高，钢筋绑扎时必须严格控制尺寸，避免侵入净空。

(7) 施工顺序：

隧道净空量测→仰拱(底板)防水板垫层保护层施做完毕→仰拱(底板)钢筋绑扎→仰拱砼浇筑、拱墙防水层施做完毕→边墙、拱部钢筋绑扎。

(8) 钢筋连接及安装工艺

①底板钢筋绑扎

1）验收加工成型的钢筋：按照技术交底要求和钢筋下料单核对加工成型的钢筋，对其规格型号、形状、尺寸、外观质量等进行检验，挂标识牌。

2）划钢筋位置线：按照@150mm的钢筋间距，保证主筋保护层，划出各钢筋位置线，在底板垫层上安装底板下层主筋和分布筋。

3）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将交叉点全部绑扎。绑扎时采用八字扣或交错变换方向绑扎，必须保证钢筋不位移。

4）绑扎底板上层钢筋：在绑扎完下层钢筋后摆放钢筋马镫或钢筋支架（直径为φ20mm的螺纹钢制作而成，间距为0.75米一根）。在马镫上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同下层钢筋。马蹬筋具体定位见下图4-13、图4-14、图4-15所示：

图5-1 A1断面仰拱马蹬筋布置图

图5-2 A2断面仰拱马蹬筋布置图

图5-3 人防断面仰拱马蹬筋布置图

②、边墙和拱顶钢筋绑扎

待底板混凝土强度达到一定的强度后（一般为浇筑混凝土完成后24h后）开始施作边墙和拱部二衬钢筋，标准断面边墙和拱顶钢筋绑扎采用一次成型的绑扎方式进行。
