最全的步进电机选型计算过程

最全的步进电机选型计算过程1.驱动模式的选择：驱动模式是指如何将传送装置的运动转换为步进电机的旋转，下图所示的驱动模式包括了电机的加/减速时间，驱动和定位时间，电机的选型基于此驱动模式图。

2.必要脉冲数的计算：必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。

必要脉冲数按下面公式计算：步距角移动的距离步进电机旋转一周物体物体移动的总距离必要脉冲数︒=360x3.驱动脉冲速度的计算：驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数，驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。

（1）自启动运行方式自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段，而直接以驱动脉冲速度启动和停止的运行方式。

自启动运行方式通常在转速较低的时候使用，同时由于在启动/停止时存在一个突然的速度变化，所以这种方式需要较大的加/减速力矩。

[][][]秒定位时间必要脉冲数驱动脉冲速度Hz Hz =（2）加/减速运行方式加//减速运行方式是指电机首先以一个较低的速度启动，经过一个加速过程后达到正常的驱动脉冲速度，运行一段时间之后再经过一个减速过程后电机停止的运行方式，其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。

加/减速时间需要根据传送距离、速度和定位时间来计算，在加/减速运行方式中，因为速度变化较小，所以需要的力矩要比自启动方式下的力矩小。

[][][][][]秒减速时间加秒定位时间秒减速时间加起始脉冲速度必要脉冲数驱动脉冲速度/-/x -Hz Hz =4.一般步进电机力矩简单计算：电机力矩＝（摩擦负载力矩T L +启动时的惯性负载力矩T a ）×安全系数。

步进电机的动态力矩一下子很难确定，我们往往先确定电机的静力矩。

静力矩选择的依据是电机工作的负载，而负载可分为启动时的惯性负载和恒速运行时的摩擦负载两种，自启动运行方式启动（一般指由低速启动）时的启动时的惯性负载力矩和恒速运行时的摩擦负载力矩均要考虑，加速起动时主要考虑启动时的惯性负载力矩，恒速运行进只要考虑摩擦负载力矩。

步进电机选型计算实例

步进电机选型计算实例
1、首先确认电机的型号：步进电机;。

2、确定电机的转数，步距，最小脉宽，电压，转矩等参数；
3、根据电机的转矩，转速和步距计算所需的最大功率；
4、根据最大功率，选择合适的驱动器；
5、根据选择的驱动器，选择电机，确定电机的型号，电压，转矩，功率，转速，步距，最小脉宽等参数；
6、根据所需电流和抗静电等环境要求进行电机最终选型；
7、对电机进行实际测试，确保电机能够满足系统的要求；
8、完成实验，确认电机选型正确，步进电机计算实例选择完成。

步进电机的选用及电机型号、参数、尺寸标准

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=Ma+Mf+Mt （1-3）Ma=（Jm+Jt).n/T× 1.02×10ˉ 2 （1-4）式中Ma ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）Mf=(u.W.s)/(2πηi)×10ˉ 2 （1-5）Mf---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ 2 （1-6）Mt---切削力折算至电机力矩（N.m)Pt---最大切削力（N）（4）负载起动频率估算。

步进电机的选用及电机型号、参数、尺寸标准[宝典]

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmx大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(K g.cm.s2)J1、J2 ---齿轮惯量(K g.cm.s2)Js ----丝杆惯量(K g.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=M+M+Mt （1-3）M=（Jm+Jt).n/T× 1.02×10ˉ2（1-4）式中M ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(K g.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）M=(u.W.s)/(2πηi)×10ˉ2（1-5）M---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(P t.s)/(2πηi)×10ˉ2（1-6）Mt---切削力折算至电机力矩（N.m)P t---最大切削力（N）（4）负载起动频率估算。

步进电机选择详细计算过程

步进电机选择的详细计算过程2011-07-25 00:13:59| 分类：默认分类|举报|字号订阅1，如何正确选择伺服电机和步进电机？主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。

供电电源是直流还是交流电源，或电池供电，电压范围。

据此以确定电机和配用驱动器或控制器的型号。

2，选择步进电机还是伺服电机系统？其实，选择什么样的电机应根据具体应用情况而定，各有其特点。

请见下表，自然明白。

3，如何配用步进电机驱动器？根据电机的电流，配用大于或等于此电流的驱动器。

如果需要低振动或高精度时，可配用细分型驱动器。

对于大转矩电机，尽可能用高电压型驱动器，以获得良好的高速性能。

4，2相和5相步进电机有何区别，如何选择？2相电机成本低，但在低速时的震动较大，高速时的力矩下降快。

5相电机则振动较小，高速性能好，比2相电机的速度高30~50%，可在部分场合取代伺服电机。

5，何时选用直流伺服系统，它和交流伺服有何区别？直流伺服电机分为有刷和无刷电机。

有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。

因此它可以用于对成本敏感的普通工业和民用场合。

无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。

控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。

电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。

大惯量，最高转动速度低，且随着功率增大而快速降低。

因而适合做低速平稳运行的应用。

6，使用电机时要注意的问题？上电运行前要作如下检查：1）电源电压是否合适（过压很可能造成驱动模块的损坏）；对于直流输入的+/-极性一定不能接错，驱动控制器上的电机型号或电流设定值是否合适（开始时不要太大）；2）控制信号线接牢靠，工业现场最好要考虑屏蔽问题（如采用双绞线）；3）不要开始时就把需要接的线全接上，只连成最基本的系统，运行良好后，再逐步连接。

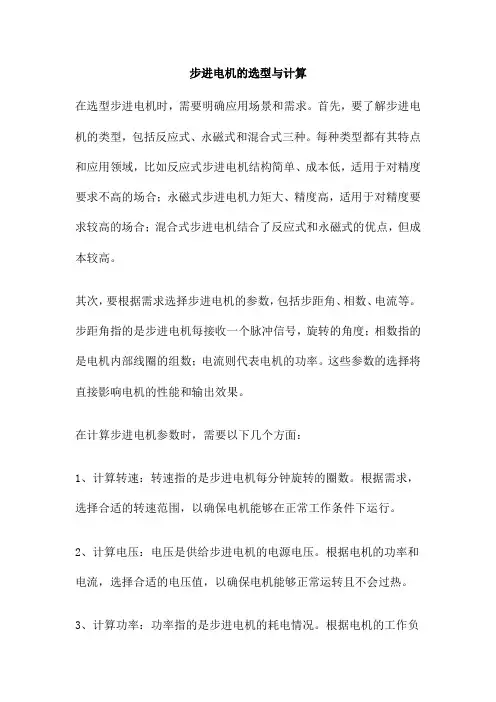

步进电机的选型与计算

步进电机的选型与计算在选型步进电机时，需要明确应用场景和需求。

首先，要了解步进电机的类型，包括反应式、永磁式和混合式三种。

每种类型都有其特点和应用领域，比如反应式步进电机结构简单、成本低，适用于对精度要求不高的场合；永磁式步进电机力矩大、精度高，适用于对精度要求较高的场合；混合式步进电机结合了反应式和永磁式的优点，但成本较高。

其次，要根据需求选择步进电机的参数，包括步距角、相数、电流等。

步距角指的是步进电机每接收一个脉冲信号，旋转的角度；相数指的是电机内部线圈的组数；电流则代表电机的功率。

这些参数的选择将直接影响电机的性能和输出效果。

在计算步进电机参数时，需要以下几个方面：1、计算转速：转速指的是步进电机每分钟旋转的圈数。

根据需求，选择合适的转速范围，以确保电机能够在正常工作条件下运行。

2、计算电压：电压是供给步进电机的电源电压。

根据电机的功率和电流，选择合适的电压值，以确保电机能够正常运转且不会过热。

3、计算功率：功率指的是步进电机的耗电情况。

根据电机的工作负载和转速，计算出所需的功率，以便选择合适的电源和驱动器。

在电路搭建方面，需要使用驱动器来控制步进电机的旋转。

根据不同的需求，可以选用不同的驱动器，如恒流驱动、恒压驱动等。

同时，还需要注意电路的图示和布局，以确保电源、驱动器和步进电机之间的连接正确可靠。

实验和仿真也是步进电机选型与计算过程中的重要环节。

通过实验，可以验证电机的旋转角度、速度和力矩是否符合要求；通过仿真，可以在实际制作之前对电路的性能进行评估和优化。

实验和仿真的结果将为最终方案的选择提供依据。

在应用过程中，还需注意以下事项：1、避免步进电机长时间处于高速状态：高速运转容易导致电机过热，可能影响其性能和使用寿命。

因此，要合理控制电机的转速，避免长时间的高速运转。

2、步进电机的维护和保养：定期检查电机的紧固件是否松动，轴承是否磨损，以及润滑情况等。

保持电机的清洁和干燥，以延长其使用寿命。

步进电机的选型及计算方法

步进电机的选型及计算方法步进电机是一种将电脑指令转化为机械运动的电机，广泛应用于打印机、绘图仪、数控机床、自动化设备等领域。

步进电机的选型和计算方法是确保电机能够满足使用要求的重要环节。

本文将介绍步进电机的选型和计算方法，以帮助读者了解如何正确选择步进电机。

**一、步进电机的选型**选型是步进电机设计的第一步，主要考虑以下几个因素：1.**载荷特性**：首先需要知道电机所需驱动的载荷特性，包括重量、转动惯量等。

根据载荷特性，选取适当的电机功率和扭矩。

2.**运动要求**：了解运动要求，包括速度、加速度、定位精度等。

根据运动要求，选取适当的步进角和步数。

3.**工作环境**：考虑工作环境的温度、湿度、粉尘、振动等因素，选取能够适应工作环境的电机。

4.**可靠性要求**：根据应用的可靠性要求，选取有良好可靠性的步进电机。

5.**成本**：考虑成本因素，选取能够满足需求且价格合理的电机。

选型过程中，通常需要参考制造商提供的电机规格书和技术手册，以获取详细的电机参数信息。

**二、步进电机的计算方法**1.**功率计算**：选择适当的功率可确保步进电机能够正常工作。

功率计算公式如下：功率（W）=扭矩（N·m）×转速（RPM）/9.54882.**扭矩计算**：根据应用的载荷特性计算步进电机所需的最大扭矩。

扭矩计算公式如下：扭矩（N·m）=载荷转动惯量（kg·m²）×角加速度（rad/s²）其中，角加速度可根据速度和加速度计算得到：角加速度（rad/s²）=加速度（rad/s²）/ 微步数（步）3.**速度计算**：根据应用的速度要求，计算步进电机的理论最大速度和可用的速度范围。

理论最大速度可按照电机额定的最大转速计算。

通常步进电机的最大转速范围在100-5000RPM之间。

可用速度范围受到供电电压、电机驱动方式、驱动电流等因素的影响。

步进电机的选型步骤

步进电机的计算与选型对于步进电动机的计算与选型，通常可以按照以下几个步骤：1) 根据机械系统结构，求得加在步进电动机转轴上的总转动惯量eq J ;2) 计算不同工况下加在步进电动机转轴上的等效负载转矩eq T ；3) 取其中最大的等效负载转矩，作为确定步进电动机最大静转矩的依据；4) 根据运行矩频特性、起动惯频特性等，对初选的步进电动机进行校核。

1. 步进电动机转轴上的总转动惯量eq J 的计算加在步进电动机转轴上的总转动惯量eq J 是进给伺服系统的主要参数之一，它对选择电动机具有重要意义。

eq J 主要包括电动机转子的转动惯量、减速装置与滚珠丝杠以及移动部件等折算到电动机转轴上的转动惯量等。

ml2/122. 步进电动机转轴上的等效负载转矩eq T 的计算步进电动机转轴所承受的负载转矩在不同的工况下是不同的。

通常考虑两种情况：一种情况是快速空载起动（工作负载为0），另一种情况是承受最大工作负载。

（1）快速空载起动时电动机转轴所承受的负载转矩eq1Teq1amax f 0T =T +T +T (4-8)式中 amax T ——快速空载起动时折算到电动机转轴上的最大加速转矩，单位为N ·m ；f T ——移动部件运动时折算到电动机转轴上的摩擦转矩，单位N ·m ；0T ——滚珠丝杠预紧后折算到电动机转轴上的附加摩擦转矩，单位为N ·m 。

具体计算过程如下：1）快速空载起动时折算到电动机转轴上的最大加速转矩：amax eq 2T =J =60eq ma J n t πε （4-9）式中 eq J ——步进电动机转轴上的总转动惯量，单位为2kg m ⋅；ε——电动机转轴的角加速度，单位为2/rad s ；m n ——电动机的转速，单位r/min ；a t ——电动机加速所用时间，单位为s ，一般在0.3~1s 之间选取。

2）移动部件运动时折算到电动机转轴上的摩擦转矩：f T =2i πη （4-10）式中 F 摩——导轨的摩擦力，单位为N ；h P ——滚珠丝杠导程，单位为m ；η——传动链总效率，一般取0.70.85η=；i ——总的传动比，/s m i n n =，其中m n 为电动机转速，s n 为丝杠的转速。

步进电机选型的步骤及如何选择步进电机

步进电机选型的步骤及如何选择步进电机步进电机是一种将电脉冲信号转换为角位移或线位移的电机，广泛应用于自动化设备、工业控制、数控机床、机器人等领域。

在选择步进电机时，需要经过以下几个步骤：1.确定应用需求：首先需要明确步进电机的使用环境和应用需求，包括所需的转矩、转速、精度、运动模式（单步运动、连续运动）等。

2.计算负载特性：根据应用需求，计算出步进电机所需的负载特性，包括转矩、惯性、负载惯性比等。

这些参数将决定所选步进电机的能力是否足够满足应用需求。

3.选择电机类型：根据应用要求和负载特性，选择合适的步进电机类型。

常见的步进电机类型包括永磁步进电机、混合式步进电机和开环步进电机等。

4.计算步进电机参数：根据应用需求和负载特性，计算出所选步进电机的一些重要参数，包括步距角、步进角精度、电感、电阻、静态转矩、最大转速等。

5.进行性能匹配：根据计算得到的参数，与实际的步进电机参数进行比较，进行性能匹配。

确保所选步进电机的性能能够满足应用需求，如转矩能力是否足够、转速是否达到要求、步进角精度能否满足应用要求等。

6.考虑成本和可靠性：根据所选步进电机的性能和价格，进行成本和可靠性的评估。

确定所选步进电机的成本是否符合预算，以及其可靠性是否能够满足应用需求。

7.选择品牌和供应商：根据步进电机的技术特性和价格，选择合适的品牌和供应商进行购买。

选择有良好信誉和服务的供应商，确保步进电机的质量和售后服务。

在选择步进电机时，还需要考虑一些其他因素，如工作环境（温度、湿度等）、安装尺寸、工作噪音、功率和电源要求等。

通过综合考虑这些因素，选择合适的步进电机，才能确保其能够满足应用需求并具有较好的性能和可靠性。

步进电机的选型和计算方法.(DOC)

１、步进电机的选用计算方法步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

您可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点，广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1) 式中φ -步进电机的步距角（o/脉冲） S -丝杆螺距（mm) Δ-(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt-折算至电机轴上的惯量(Kg.cm.s2)J1、J2 -齿轮惯量(Kg.cm.s2) Js -丝杆惯量(Kg.cm.s2) W-工作台重量（N）S-丝杆螺距（cm）（3）计算电机输出的总力矩MM=Ma+Mf+Mt （1-3）Ma=（Jm+Jt).n/T×1.02×10ˉ2 （1-4）式中Ma -电机启动加速力矩（N.m) Jm、Jt-电机自身惯量与负载惯量(Kg.cm.s2) n-电机所需达到的转速（r/min）T---电机升速时间（s）Mf=(u.W.s)/(2πηi)×10ˉ2 （1-5）Mf-导轨摩擦折算至电机的转矩（N.m) u-摩擦系数η-传递效率Mt=(Pt.s)/(2πηi)×10ˉ2 （1-6）Mt-切削力折算至电机力矩（N.m) Pt-最大切削力（N）（4）负载起动频率估算。

【专业】步进电机怎么样选型？步进电机选型要注意哪些方面？步进电机选型指南

【专业】步进电机怎么样选型？步进电机选型要注意哪些方面？步进电机选型指南步进电机是比较特殊的电机产品，不是很有经验的工程师往往不知道怎么样选到合适的步进电机，那么到底应该怎样选到合适的步进电机？也有人觉得步进电机振动噪声大，不知道怎么样改善，下面步进电机服务品牌维科特机电来给大家简单介绍一下。

步进电机不需要带反馈就可以精确控制电机的运行位置和速度，对于工程师来讲是一种便宜好用的运动控制的动力单元。

步进电机其实是一种特殊的直流无刷电机，需要驱动器来电子换相。

相对于其他电机产品，步进电机可以不带减速箱的情况下低速大力矩运行。

步进电机的一般建议工作速度范围是90~900rpm，速度太低的时候容易共振，速度高了力矩衰减得太厉害，带不了多大的负载。

但不是说任何一款步进电机都适合在90~900rpm的转速范围内工作，需要根据电机的实际工作情况来选择合适的法兰尺寸、机身厚度和特性参数。

法兰尺寸大、机身长度大的电机力矩大，低速应用场合适合选电感大的电机，高速应用场合适合选电感小的电机。

具体的选型可以按照下面的流程来选择：1.确定步进电机的工作速度区间和工作力矩。

确定步进电机的工作速度区间和工作力矩之后，再参考步进电机的距频图，选择能够满足对应工作速度下力矩的步进电机，需要留合理的安全余量，因为负载一旦超过步进电机工作力矩就失步了，不能够正常工作了。

2.确定步进电机外形尺寸方面的要求或者限制条件。

尽量选市面上最常用的尺寸的步进电机的性价比比较高，42和57法兰尺寸的步进步电机系统解决方案电机最常用，应该最优先考虑，尺寸更小的或者尺寸更大的成本都会更高。

除了力矩之外，尽可能考虑负载的转动惯量不要低于电机的转动惯量的10倍。

通常机身尺寸大的步进电机的转动惯量也大，但也和步进电机的内部结构有关。

3.确定合适的工作电压。

42和57步进电机一般工作电压是DC24V，如果速度比较高，就要考虑更高的驱动电压，法兰尺寸比较大的步进电机的工作电压也要适当提高。

步进电机选型指南-步进电机驱动器-步进电机控制器

步进电机选型指南/步进电机驱动器/步进电机控制器一、步进电机选用指南：1、怎么确定步进电机的型号，要注意那几个主要参数？混合式步进电机中的静力矩，引线数，电感等参数如何理解？一般是根据您的负载选电机，主要是参考步进电机的力矩，详细的还涉及到电机的转速和额定电流，传动机构等，起动的转速和正常运行的转速，另外还有电机的精度。

2、步进电机选型注意事项a、步进电机应用于低速场合-----每分钟转速不超过1000转，（0.9度时6666PPS)，最好在1000-3000PPS(0.9度）间使用，可通过减速装置使其在此间工作，此时电机工作效率高，噪音低。

b、步进电机最好不使用整步状态，整步状态时振动大。

c、除了标称为12V电压的电机使用12V外，其他电机可根据驱动器选择驱动电压（建议：57BYG采用直流24V-36V，86BYG采用直流46V，110BYG采用高于直流80V）。

当然，12伏电压的电机也可以采用其他驱动电源，不过要考虑温升。

d、转动惯量大的负载应选择机座号较大的电机。

e、工作转速较高的电机在带动大惯量负载时，一般不要在工作转速下起动，而应该采用逐渐升频提速，这样一来电机不会失步，二来可以减少噪音，还可以提高停转时的定位精度。

f、精度要求高时，应通过采用机械减速、提高电机速度以及选用高细分数的驱动器来解决。

电机不应在振动区内工作，如若必须可通过改变电压、电流或增加阻尼的方法解决。

g、电机工作在600PPS（0.9度）以下，应选择小电流、大电感、低电压的驱动器。

h、应遵循先选电机后选驱动器的原则。

3、步进电机原理步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

在非超载的情况下，电机的转速和停止位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性误差而无累积误差的特点，使得其控制速度和位置非常简单。

步进电机选型方法

步进电机选型方法步进电机简介及选型方法如何选择合适的步进电机1. 负载分类：（1）Tf力矩负载：Tf = GrG 重物重量r 半径（2）TJ惯性负载：J = M（R12+R22）/ 32 （Kgcm）M：质量R1：外径R2：内径TJ = Jdw/dt dw/dt 为角加速度2.力矩曲线图的说明力矩曲线图是步进电机输出特性的重要表现，以下是我们对其中关键词语的解释。

步进电机简介及选型方法说明：1. 工作频率点：表示步进电机在该点的转速值。

单位：Hzn=Θ*Hz / （360*D）n 转/秒Hz 该点的频率值D 电路的细分值，Θ步进电机的步距角例：1.8步进电机，在1/2细分驱动的情况下（即每步0.9）500Hz 时，其速度是1.25转/秒2. 起动区域：步进电机可以直接起动或停止的区域。

3. 运行区域：在这个区域里，电机不能直接运行，必须先要在起动区域内起动，然后通过加速的方式，才能到达该工作区域内。

同样，在该区域内，电机也不能直接制动，否则就会造成失步，必须通过减速的方式到起动区域内，在进行制动。

4. 最大起动频率点：步进电机在空载情况下，最大的直接起动速度点。

5. 最大运行频率点：步进电机在空载情况下，可以达到的最大的运行速度点。

6. 起动力矩：步进电机在特定的工作频率点下，直接起动可带动的最大力矩负载值。

7. 运行力矩：步进电机在特定的工作频率点下，运行中可带动的最大力矩负载值。

由于运动惯性的原因，所以，运行力矩要比起动力矩大。

3 加速和减速运动的控制当一个系统的工作频率点在力矩曲线图的运行区域内时，如何在最短的时间内加速，减速就成了关键。

如下图示，步进电机的动态力矩特性一般在低速时为水平直线状，在高速时，由于电感的影响，很快下滑。

步进电机简介及选型方法（1）直线加速运动已知电机负载为TL，要从F0 在最短时间tr内加速到F1，求tr 和加速脉频率F（t）A．确定TJ，一般TJ =70% Tm。

步进电机选型

优化选型方案
• 调整电机参数：根据验证结果调整电机的参数 • 优化驱动器与控制器：根据验证结果优化驱动器与控制器的设计
04
步进电机驱动器与控制器选型
驱动器与控制器的作用与分类
驱动器的作用
• 将控制信号转换为驱动电机的信号 • 控制电机的启动、停止与反转 • 提供过载保护、过热保护等功能
驱动器的分类
步进电机在自动化设备中的应用
• 步进电机在自动化设备中的应用领域 • 机器人：关节驱动、末端执行器等 • 打印机：打印头定位、纸张输送等 • 纺织机械：纺织品的卷取、输送等 • 包装机械：包装物的输送、定位等 • 医疗设备：医疗设备定位、移动等
02
步进电机选型的重要因素
负载特性与运动控制需求分析
常见性能测试项目与标准
常见性能测试项目
• 输出功率与效率测试：测量电机的输出功率与效率 • 扭矩与速度测试：测量电机的扭矩与速度 • 定位精度与重复定位精度测试：测量电机的定位精度与重复定位精度
测试标准
• 国家标准：根据国家相关标准进行测试 • 行业标准：根据行业相关标准进行测试 • 企业标准：根据企业自身需求制定测试标准
控制器的主要性能参数
• 输入信号类型：控制器接收的信号类型 • 输出信号类型：控制器输出的信号类型 • 控制方式：控制器采用的控制方式 • 通讯接口：控制器与其他设备之间的通讯接口
驱动器的选型与搭配技巧
驱动器的选型
• 根据电机类型与性能要求选择合适的驱动器 • 考虑驱动器与控制器之间的接口匹配
驱动器的搭配技巧
成本控制
• 选择性价比高的电机：在保证性能的前提下，降低采购成本 • 选用经济型的驱动器与控制器：在保证性能的前提下，降低驱动与控制成本

步进电机型号、参数、选择

一、步进电动机简介
1. 步进电动机的历史 2. 步进电动机的定义
3. 4. 5. 6. 7.
步进电动机的工作原理步进电动机的机座号步进电动机构造步进电动机主要参数步进电动机的特点
一、步进电动机简介
1. 步进电动机的历史：德国百格拉公司于1973年发明了五相混合式步进电机及其驱动器；1993年又推出了性能更加优越的三相混合式步进电机。我国在80年代以前，一直是反应式步进电机占统治地位，混合式步进电机是80年代后期才开始发展。 2. 步进电动机的定义：是一种专门用于速度和位置精确控制的特种电机，它旋转是以固定的角度（称为步距角）一步一步运行的，故称步进电机。 3. 步进电动机的工作原理以单极性电机为例来解释工作原理
4. 步进电动机的机座号：主要有35、39、42、57、86、110等 5. 步进电动机构造：由转子（转子铁芯、永磁体、转轴、滚珠轴承），定子（绕组、定子铁芯），前后端盖等组成。最典型两相混合式步进电机的定子有8个大齿，40个小齿，转子有50个小齿；三相电机的定子有9个大齿，45个小齿，转子有50个小齿。
2. 电机定位精度的选择
机械传动比确定后，可根据控制系统的定位精度选择步进电机的步距角及驱动器的细分等级。一般选电机的一个步距角对应于系统定位精度的1/2 或更小。注意：当细分等级大于1/4后，步距角的精度不能保证。伺服电机编码器的分辨率选择：分辨率要比定位精度高一个数量级。
3. 电机力矩选择步进电机的动态力矩一下子很难确定，我们往往先确定电机的静力矩。静力矩选择的依据是电机工作的负载，而负载可分为惯性负载和摩擦负载二种。直接起动时（一般由低速）时二种负载均要考虑，加速起动时主要考虑惯性负载，恒速运行进只要考虑摩擦负载。一般情况下，静力矩应为摩擦负载的2-3倍内好，静力矩一旦选定，电机的机座及长度便能确定下来（几何尺寸） • 转动惯量计算

步进电机的计算与选型---实用计算

1. 步进电动机转轴上的总转动惯量eq J 的计算加在步进电动机转轴上的总转动惯量eq J 是进给伺服系统的主要参数之一，它对选择电动机具有重要意义。

eq J 主要包括电动机转子的转动惯量、减速装置与滚珠丝杠以及移动部件等折算到电动机转轴上的转动惯量等。

2. 步进电动机转轴上的等效负载转矩eq T 的计算步进电动机转轴所承受的负载转矩在不同的工况下是不同的。

通常考虑两种情况：一种情况是快速空载起动（工作负载为0），另一种情况是承受最大工作负载。

2）移动部件运动时折算到电动机转轴上的摩擦转矩：f T =2F i πη摩h P （4-10）式中 F 摩——导轨的摩擦力，单位为N ；h P ——滚珠丝杠导程，单位为m ；η——传动链总效率，一般取0.70.85η=；i ——总的传动比，/s m i n n =，其中m n 为电动机转速，s n 为丝杠的转速。
