射频电磁场辐射抗扰度试验介绍

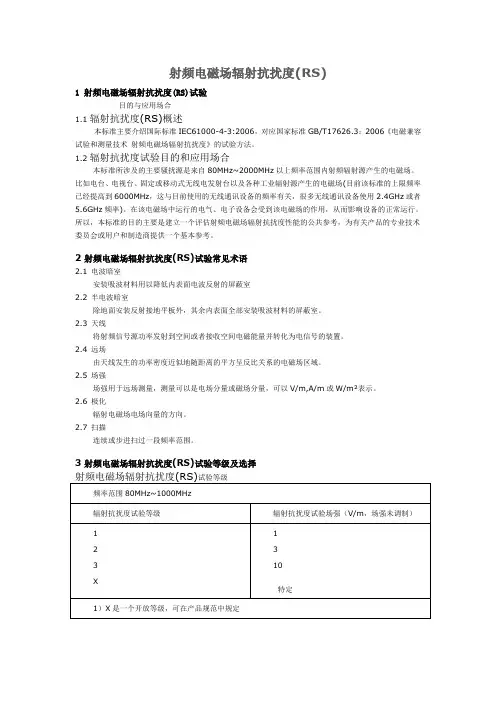

射频电磁场辐射抗扰度(RS)测试

射频电磁场辐射抗扰度(RS)1 射频电磁场辐射抗扰度(RS)试验目的与应用场合1.1 辐射抗扰度(RS)概述本标准主要介绍国际标准IEC61000-4-3:2006,对应国家标准GB/T17626.3:2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度》的试验方法。
1.2 辐射抗扰度试验目的和应用场合本标准所涉及的主要骚扰源是来自80MHz~2000MHz以上频率范围内射频辐射源产生的电磁场。
比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场(目前该标准的上限频率已经提高到6000MHz,这与目前使用的无线通讯设备的频率有关,很多无线通讯设备使用2.4GHz或者5.6GHz频率)。
在该电磁场中运行的电气、电子设备会受到该电磁场的作用,从而影响设备的正常运行。
所以,本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考,为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2 射频电磁场辐射抗扰度(RS)试验常见术语2.1 电波暗室安装吸波材料用以降低内表面电波反射的屏蔽室2.2 半电波暗室除地面安装反射接地平板外,其余内表面全部安装吸波材料的屏蔽室。
2.3 天线将射频信号源功率发射到空间或者接收空间电磁能量并转化为电信号的装置。
2.4 远场由天线发生的功率密度近似地随距离的平方呈反比关系的电磁场区域。
2.5 场强场强用于远场测量,测量可以是电场分量或磁场分量,可以V/m,A/m或W/m²表示。
2.6 极化辐射电磁场电场向量的方向。
2.7 扫描连续或步进扫过一段频率范围。
3 射频电磁场辐射抗扰度(RS)试验等级及选择保护抵抗数字无线电话射频辐射的试验等级。
Ø 1类:低电磁辐射环境。
位于1km以外的地方广播台/无线电电台/电视台和低功率的发射机/接收机所发射的电平为典型的低电平。
Ø 2类:中等电磁辐射环境。
使用低功率便携式发射接收机(典型额定值小于1W),但限定在设备附近使用,是一种典型的商业环境。
射频电磁场辐射抗扰度试验

射频电磁场辐射抗扰度试验
射频电磁场辐射抗扰度试验是用于评估电子设备或系统在射频电磁场辐射环境中的抗扰度能力的测试方法。
该试验的目的是确定设备或系统在真实的射频电磁场环境中是否能正常工作,并且不会受到射频辐射的干扰。
射频电磁场辐射抗扰度试验一般包括以下几个步骤:
1. 确定测试装置和测试方法:根据需要确定合适的测试装置,包括射频发生器、天线、辐射室等,并确定测试方法和参数。
2. 设定测试条件:根据标准要求或实际需求,设定射频电磁场的频率、强度和工作模式等参数。
3. 安装被测设备或系统:将被测设备或系统按照规定的要求安装在测试装置中,确保其处于正常工作状态。
4. 进行射频电磁场辐射测试:根据设定的测试条件,通过射频发生器产生射频电磁场,并将其辐射到被测设备或系统上。
5. 观察和记录测试结果:观察被测设备或系统在射频电磁场辐射下的工作状态,记录任何异常情况或故障。
6. 分析和评估测试结果:根据测试结果,分析被测设备或系统的抗扰度能力,并评估其是否符合相关标准的要求。
射频电磁场辐射抗扰度试验可以帮助设计和制造商评估设备或
系统的稳定性和可靠性,提高其抗扰度能力,确保其在真实的射频电磁场环境中能正常工作。
射频电磁场辐射抗扰度试验介绍-肖保明

射频电磁场辐射抗扰度试验介绍国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室肖保明1 目的与应用场合1.1 概述本标准主要介绍国际标准IEC61000-4-3:2006,对应国家标准GB/T17626.3:2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度》的试验方法。
1.2 目的和应用场合本标准所涉及的主要骚扰源是来自80MHz~2000MHz以上频率范围内射频辐射源产生的电磁场。
比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场(目前该标准的上限频率已经提高到6000MHz,这与目前使用的无线通讯设备的频率有关,很多无线通讯设备使用2.4GHz或者5.6GHz频率)。
在该电磁场中运行的电气、电子设备会受到该电磁场的作用,从而影响设备的正常运行。
所以,本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考,为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2 常见术语2.1 电波暗室安装吸波材料用以降低内表面电波反射的屏蔽室2.2 半电波暗室除地面安装反射接地平板外,其余内表面全部安装吸波材料的屏蔽室。
2.3 天线将射频信号源功率发射到空间或者接收空间电磁能量并转化为电信号的装置。
2.4 远场由天线发生的功率密度近似地随距离的平方呈反比关系的电磁场区域。
2.5 场强场强用于远场测量,测量可以是电场分量或磁场分量,可以V/m,A/m或W/m²表示。
2.6 极化辐射电磁场电场向量的方向。
2.7 扫描连续或步进扫过一段频率范围。
3 试验等级及选择一般试验等级试验等级◆保护抵抗数字无线电话射频辐射的试验等级。
试验等级发射机/接收机所发射的电平为典型的低电平。
➢2类:中等电磁辐射环境。
使用低功率便携式发射接收机(典型额定值小于1W),但限定在设备附近使用,是一种典型的商业环境。
➢3类:严酷电磁发射环境。
便携式发射接收机(典型额定值2W或更大),可接近设备使用,但距离小于1m。

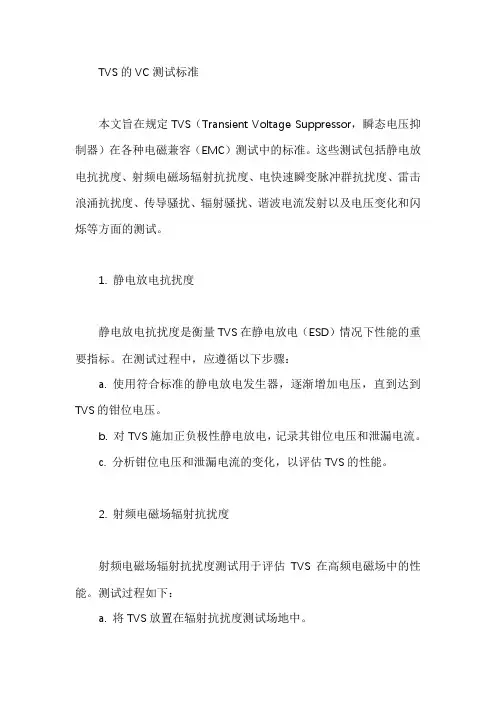

tvs的vc测试标准

TVS的VC测试标准本文旨在规定TVS(Transient Voltage Suppressor,瞬态电压抑制器)在各种电磁兼容(EMC)测试中的标准。
这些测试包括静电放电抗扰度、射频电磁场辐射抗扰度、电快速瞬变脉冲群抗扰度、雷击浪涌抗扰度、传导骚扰、辐射骚扰、谐波电流发射以及电压变化和闪烁等方面的测试。
1. 静电放电抗扰度静电放电抗扰度是衡量TVS在静电放电(ESD)情况下性能的重要指标。
在测试过程中,应遵循以下步骤:a. 使用符合标准的静电放电发生器,逐渐增加电压,直到达到TVS的钳位电压。
b. 对TVS施加正负极性静电放电,记录其钳位电压和泄漏电流。
c. 分析钳位电压和泄漏电流的变化,以评估TVS的性能。
2. 射频电磁场辐射抗扰度射频电磁场辐射抗扰度测试用于评估TVS在高频电磁场中的性能。
测试过程如下:a. 将TVS放置在辐射抗扰度测试场地中。
b. 使用符合标准的信号发生器和功率放大器,在TVS的一端施加一定强度的电磁场。
c. 逐渐增加电磁场强度,观察TVS的工作状态,记录其在不同强度下的钳位电压和泄漏电流。
d. 分析钳位电压和泄漏电流的变化,以评估TVS的性能。
3. 电快速瞬变脉冲群抗扰度电快速瞬变脉冲群抗扰度测试用于评估TVS对快速瞬变脉冲的抵抗能力。
测试过程如下:a. 使用符合标准的电快速瞬变脉冲群发生器对TVS施加脉冲群。
b. 逐渐增加脉冲群的幅度和频率,观察TVS的工作状态,记录其在不同情况下的钳位电压和泄漏电流。
c. 分析钳位电压和泄漏电流的变化,以评估TVS的性能。
4. 雷击浪涌抗扰度雷击浪涌抗扰度测试用于评估TVS在雷击浪涌情况下的性能。
测试过程如下:a. 使用符合标准的雷电浪涌模拟器对TVS施加浪涌电压。
b. 逐渐增加浪涌电压的幅度和次数,观察TVS的工作状态,记录其在不同情况下的钳位电压和泄漏电流。
c. 分析钳位电压和泄漏电流的变化,以评估TVS的性能。
5. 传导骚扰传导骚扰测试用于评估TVS在实际工作过程中对周围电子设备的干扰程度。
射频电磁场辐射抗扰度试验原理

射频电磁场辐射抗扰度试验原理1. 引言1.1 射频电磁场辐射抗扰度试验概述射频电磁场辐射抗扰度试验是指通过一系列试验手段,评估设备或系统在射频电磁场辐射环境下的抗扰度能力。
在现代社会,无线通信技术的飞速发展导致射频电磁辐射逐渐成为各种设备和系统中不可忽视的问题。
对设备或系统在射频电磁场中的抗扰度进行测试和评估显得尤为重要。
射频电磁场辐射抗扰度试验通过模拟设备在实际运行过程中可能遇到的不同射频场强和频率,检测设备的性能表现,评估设备在不同电磁干扰下的正常工作能力。
通过对设备在不同条件下的工作状态进行观察和分析,可以及时发现设备的故障点,并指导设备的设计和生产。
射频电磁场辐射抗扰度试验不仅对产品质量和可靠性有着重要的意义,更是保障人们生命财产安全的重要手段。
只有通过科学的试验方法和严格的测试标准,才能确保设备在实际工作环境中能够稳定可靠地运行,有效地减少射频电磁辐射对设备和人体可能造成的潜在危害。
【2000字】1.2 射频电磁场辐射抗扰度试验意义射频电磁场辐射抗扰度试验是一项重要的测试工作,对于保障电子产品的正常运行和通信系统的稳定性具有重要意义。
在现代社会,电子产品和通信系统的使用已经成为人们生活中不可或缺的一部分,而这些设备往往需要在复杂的电磁环境中工作,面临着各种干扰和噪声。
射频电磁场辐射抗扰度试验成为了评估设备抗干扰能力的重要手段。
通过射频电磁场辐射抗扰度试验,可以评估设备在强电磁场环境下是否能够正常工作,是否容易受到外部干扰而影响其性能。
这些数据可以帮助电子产品制造商和通信系统运营商及时发现潜在问题,提前采取措施进行改进,保障设备的稳定性和可靠性,提高产品的竞争力和用户体验。
射频电磁场辐射抗扰度试验意义重大,不仅可以帮助确保设备的正常运行,还可以提高产品的市场竞争力,是现代电子产品和通信系统研发中不可或缺的一部分。
2. 正文2.1 射频电磁场辐射抗扰度试验原理射频电磁场辐射抗扰度试验原理是在实际工作环境中,对待测设备或系统进行射频电磁场辐射干扰和抗扰度测试的一种方法。
射频场感应的传导骚扰抗扰度试验介绍-肖保明

射频场感应的传导骚扰抗扰度试验介绍-肖保明射频场感应的传导骚扰抗扰度试验介绍国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室肖保明1 目的与应用场合1.1 概述本标准主要介绍国际标准IEC61000-4-6:2019,对应国家标准GB/T17626.6:1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。
1.2 目的和应用场合本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。
该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上,这些连接引线的长度则可能与干扰频率的几个波长相当,因此,这些引线就变成被动天线,接受外界电磁场的感应,引线电缆就可以通过传导方式耦合外界干扰到设备内部(最终以射频电压和电流所形成的近场电磁骚扰到设备内部)对设备产生干扰。
从而影响设备的正常运行。
所以,本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考,为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2 常见术语2.1 人工手模拟正常工作条件下,手持式电气设备和地之间的人体阻抗的电网络 2.2 辅助设备为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。
2.3 钳注入◆ 电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。
◆ 电磁钳由电容和电感耦合相组合的注入装置。
2.4 共模阻抗在某一端口上共模电压和共模电流之比。
2.5 耦合系数在耦合装置的受试设备端口所获得的开路电压(电动势)与信号发生器输出端上的开路电压的比值。
2.6 耦合网络以规定的阻抗从一电路到另一电路传输能量的电路。
2.7 去耦网络防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。
2.8 电压驻波比沿线最大电压和邻近最小电压幅度之比。
3 试验等级及选择◆ 在9kHz~150kHz频率范围内,对来自射频发射机的电磁场所引起的感应骚扰不要求测量。
射频辐射电磁场的抗干扰

射频辐射电磁场的抗干扰( R/S)测试介绍1 造成射频辐射的起因射频辐射电磁场对设备的干扰往往是由设备操作、维修和安全检查人员在使用移动电话时所产生的,其它如无线电台、电视发射台、移动无线电发射机和各种工业电磁辐射源(以上属有意发射),以及电焊机、晶闸管整流器、荧光灯工作时产生的寄生辐射(以上属无意发射),也都会产生射频辐射干扰。
2.2试验目的建立一个共同的标准来评价电气和电子设备的抗射频辐射电磁场干扰的能力。
2 试验的严酷度等级该试验的严酷度等级见表2。
表2严酷度等级等级试验场强/V·m-1123X 1310待定其中:1级为低辐射环境,如离电台、电视台1km以上,附近只有小功率移动电话在使用。
2级为中等辐射环境,如在不近于1m处使用小功率移动电话,为典型的商业环境。
3级为较严酷的辐射环境,如在1m左右的地方使用移动电话,或附近有大功率发射机在工作,为典型的工业环境。
移动电话工作时所产生场强的经验公式:式中:P为移动电话的功率,W;d为移动电话至设备的距离,m。
上述公式反映了在离设备很近的地方使用功率较大的移动电话,会给设备造成很强的射频辐射电磁场的干扰。
3 模拟试验随着技术的发展,电磁环境也随着恶化,测试频率已由早期的(27~500)MHz,扩展到(80~1000)MHz。
其中高频段的扩展是与移动电话的普遍使用有关,它的工作频率现已扩展到900MHz(甚至更高);对80MHz的选择则与对测试场地的要求、对射频功率放大器的功率要求和对天线的选用要求有关。
至于80MHz以下部分,将由IEC61000-4-6标准加以补充。
试验时要用1kHz正弦波进行幅度调制,调制深度为80%,参见图3(在早期的试验标准中不需要调制)。
将来有可能再增加一项键控调频(欧共体标准已采用),调制频率为200Hz,占空比为1∶1。
4 基本试验仪器(1)信号发生器(主要指标是带宽、有调幅功能、能自动或手动扫描、扫描点上的留驻时间可设定、信号的幅度能自动控制等)。
射频电磁场辐射抗扰试验

射频电磁场辐射抗扰试验电波暗室:具有合适的尺寸,能维持相对于受试设备(EUT)来说具有足够空间的均匀场域。
局部安装一些吸收材料可以使室内的反射减弱。
注:产生电磁场的替代方法有:横电磁波室、带状线,不安装吸收材料的屏蔽室、局部安装吸收材料的屏蔽室和开阔试验场。
为了满足试品放在均匀场中,这些设备在尺寸、频率范围方面具有局限性,脉冲群发生器,或可能违反地方法规。
应注意确保试验条件等效于电波暗室中的条件。
电磁干扰(EMI)滤波器:应注意确保滤波器在连接线路上不致引起谐振效应。
射频信号发生器:能够覆盖所有感兴趣的频带,并能被1kHz的正弦波进行幅度调制,调幅深度80%。
应具有以慢于1.5X10'十倍频程人的自动扫描功能,如带有频率合成器,则应具有频车步进和延时的程控功能,也应具有手动设置功能。
为了避免谐波对作为监视用的接收信号设备造成干扰,有必要采用低通或带通滤波器。
功率放大器:放大信号(调制的或未调制的)并提供天线输出所需的场强电平。
放大器产生的谐波和失真电平应比载波电平至少低15dB。
发射天线(见附录B):能够满足频率特性要求的双锥形、对数周期或其他线性极化干线系统。
圆极化无线正在考虑中。
垂直和水平极化或各向同性场强监视天线:采用总长度约为0.1m或更短的偶极子,其置于被测场强中的前置增益和光电转换装置具有足够的抗扰度,另配有一根与室外指示器相连的光纤电缆,还需采用充分滤波的信号连接。
记录功率电平的辅助设备:用于记录试验规定场强所需的功率电平和控制产生试验场强的电平。
应注意确保辅助设备具有充分的抗扰度。
6.1试验设施的描述由于试验所产生的场强幅度高,因此试验应在屏蔽室中进行,以便遵守有关禁止对无线通信干扰的规定。
在抗干扰试验过程中大多数采集数据的设备对试验所产生的电磁场很敏感,屏蔽室在受试设备与测试仪器之间提供了一层"屏障".应注意确保穿过屏蔽室的连线对传导和辐射发射有充分的衰减,以保持受试设备的信号和功率响应的真实性。
中电博微UPS标准之抗扰度试验(射频电磁场辐射抗扰度)

UPS标准解读之抗扰度试验(射频电磁场辐射抗扰度)一、引用标准GB/T7260.3-2009不间断电源设备(UPS)第2部分:电磁兼容性(EMC)要求GB/T7260.3-2003不间断电源设备(UPS)第3部分确定性能的方法和试验要求GB/T17626.3-2006射频电磁场辐射抗扰度二、名词定义关键词:射频电磁场射频辐射电磁场:射频辐射电磁场是由设备操作、维修和安全检查中使用移动电话、无线电台、电视发射台、移动无线电发射机等电磁辐射源产生的,以及汽车点火装置、电焊机、荧光灯等工作产生.三、技术要求UPS性能判断依据如表1:表1抗扰度性能判据判据A判据B输出特性允许电压在适用的稳态特性内变化(图1、图2、图3中大于或等于100ms的限值)允许电压在适用的反时限特性内变化(图1、图2、图3中小于100ms的限值)外部和内部的指示和表计仅在试验期间变化仅在试验期间变化对外部装置的控制信号不变化随UPS实际运行方式仅有短暂的变化运行方式不变化仅有短暂的变化图1图2图3C1类、C2类、C3类UPS设备,射频电磁场抗扰度要求如下表2:端口现象试验方法的基础标准电平性能(接收)判据外壳端口射频电磁场,调幅GB/T17626.3-200680MHz~1000MHz3V/m80%调幅(1KHz)A 表2射频电磁场辐射最低抗扰度要求四、测试方法射频电磁场抗扰度是UPS系统对电磁骚扰抗扰度能力之一,其抗扰度要求测试覆盖的频率范围为0Hz~1GHz,抗扰度电平是不包含极端情况.布置:试验应尽可能在受试设备的实际工作状态下进行,布线应按生产厂推荐的规程进行,除非另有说明,设备应放置在其外壳内并加上所有盖板的面板.若设备被设计安装在板、支架或机柜中,则应在这种配置下进行试验.试验不要求具有金属接地平板.当需要某种装置支撑受试设备时,应该选用不导电的非金属材料制作,但设备机箱或外壳的接地应符合生产厂的安装条件.4.1落地式设备的布置(图1)落地式设备应置于高出地面0.1m的非导体支撑物上,使用非导体支撑是为了防止受试设备的偶然接地和场的畸变.为保证不出现场的畸变,支撑体应为非导体,而不是绝缘层包裹的金属构架.如果有关专业标准化技术委员会提出的特别要求,且受试设备又不是太大和太重,提升高度也不会造成安全事故的话,落地式设备可以放在0.8m高的平台上进行试验.4.2台式设备的布置(图2)台式设备应放置在一个0.8m高的绝缘试验台上进行.注:使用非导体支撑是为了防止受试设备的偶然接地和场的畸变.为保证不出现场的畸变,支撑体应为非导体,而不是绝缘层包裹的金属构架.图1落地式设备布置试验图2台式设备布置试验试验方法:按GB/T17626.3描述步骤进行.。
射频辐射抗扰度测试方法

射频辐射抗扰度测试 (辐射敏感度/抗扰度测试)1.射频辐射抗扰度测试标准:IEC61000-4-3, GB/T17626.3 2.造成射频辐射的起因: 射频辐射电磁场对设备的干扰往往是由设备操作、维修和安全检查人员在使用移动电话时所产生的,其他如无线电台、电视发射台、移动无线电发射机和各种工业电磁辐射源(以上属有意发射),以及电焊机、晶闸管整流器、荧光灯工作时产生的寄生辐射(以上属无意发射),也都会产生射频辐射干扰。
3. 射频辐射抗扰度测试目的建立一个共同的标准来评价电气和电子设备的抗射频辐射电磁场干扰的能力。
4. 射频辐射抗扰度测试的严酷度等级:测试频率范围:80MHz~2GHz主要测试设备:信号发生器,接收机,全电波暗室试验等级:等级 试验场强/(V/m)1 12 33 10X 特定注:X是一开放的等级,可在产品规范中规定。
5. 射频辐射抗扰度模拟试验 随着技术的发展,电磁环境也随着恶化,测试频率已由早期的(27~500)MHz,扩展到(80~1000)MHz。
其中高频段的扩展是与移动电话的普遍使用有关,它的工作频率现已扩展到900MHz(甚至更高);对80MHz的选择则与对测试场地的要求、对射频功率放大器的功率要求和对天线的选用要求有关。
至于80MHz以下部分,将由IEC61000-4-6标准加以补充。
试验时要用1kHz正弦波进行幅度调制,调制深度为80%,参见图3(在早期的试验标准中不需要调制)。
将来有可能再增加一项键控调频(欧共体标准已采用),调制频率为200Hz,占空比为1∶1。
6. 射频辐射抗扰度基本试验仪器 (1)信号发生器(主要指标是带宽、有调幅功能、能自动或手动扫描、扫描点上的留驻时间可设定、信号的幅度能自动控制等)。
(2)功率放大器(要求在3m法或10m法的情况下,达到标准规定的场强。
对于小产品,也可以采用1m法进行试验,但当1m法和3m法的试验结果有争执时,以3m法为准)。
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术是一种对设备、系统或产品在电磁环境中的抗扰度进行评估的方法。
射频电磁场辐射抗扰度试验是其中的一种重要测试,用于评估设备在射频电磁场辐射环境中的抗干扰能力。
本文将从电磁兼容试验和测量技术的理论基础、试验过程和应用前景等方面进行探讨,以期为相关领域的研究和工程应用提供一定的参考。
一、电磁兼容试验和测量技术的理论基础电磁兼容性是指设备、系统或产品在电磁环境中不受外界电磁场辐射或内部电磁干扰的影响,能够正常工作而不对周围其他设备产生干扰。
电磁兼容试验和测量技术主要包括电磁辐射抗干扰性能测试、电磁场辐射测量、电磁场防护效能检测等内容。
这些内容主要是通过一系列的试验手段,来对设备在电磁环境中的性能进行评估,并提出相应的改进措施,确保设备的正常运行和周围环境的安全。
二、射频电磁场辐射抗扰度试验的重要性射频电磁场辐射抗扰度试验是电磁兼容试验和测量技术中的一个重要环节,其重要性主要表现在以下几个方面:首先,射频电磁场辐射是目前电磁环境中最普遍和最强烈的一种电磁辐射,因此对设备在射频电磁场辐射环境中的抗干扰能力进行评估,对保障设备的正常运行有着重要的意义;其次,随着射频技术的不断发展和应用,射频电磁场辐射对设备的影响越来越大,因此射频电磁场辐射抗扰度试验的重要性也越来越凸显;最后,射频电磁场辐射抗扰度试验结果直接影响着设备的市场准入和使用范围,因此对设备进行相关试验是十分必要的。
三、射频电磁场辐射抗扰度试验的试验过程射频电磁场辐射抗扰度试验通常分为试验前准备、试验环境建立、试验参数设置、试验设备布置、试验数据采集和试验结果分析等步骤。
其中,试验前准备要求进行充分的试验方案设计和试验流程规划,以确保试验过程的合理性和有效性;试验环境建立要求在专门的试验室或试验场地内搭建符合要求的射频电磁场辐射环境;试验参数设置要求在试验过程中合理设置射频电磁场辐射的频率、功率、方向和持续时间等参数;试验设备布置要求将待测设备按照实际使用情况布置到射频电磁场辐射环境中;试验数据采集要求利用专业的测试设备对待测设备在射频电磁场辐射环境中的性能参数进行实时采集和记录;试验结果分析要求通过专业的数据处理和分析手段,对试验数据进行深入的分析和评估,得出相应的结论和建议。
射频电磁场辐射抗扰度试验80m执行标准

射频电磁场辐射抗扰度试验80m执行标准一、引言射频电磁场辐射抗扰度试验是指通过对被试设备在80m范围内进行测试,以评估其在电磁环境下的性能稳定性和抗干扰能力。
本文将详细介绍射频电磁场辐射抗扰度试验80m的执行标准。
二、试验目的本试验旨在验证被试设备在80m范围内能否正常工作,并且拥有足够的抗干扰能力,以保障其在实际应用中的可靠性和稳定性。
三、试验对象被试设备应符合以下条件:1. 将被试设备置于80m范围内,并将其连接到电源和其它必要的周边设备。
2. 被试设备应代表真实工作环境中可能遭遇的电磁干扰情况。
四、试验设备在试验过程中,需要使用以下设备:1. 射频发生器:用于产生特定频率和功率的电磁辐射场。
2. 示波器:用于监测被试设备在电磁辐射场下的响应。
3. 电源:用于为被试设备以及测试设备供电。
五、试验步骤1. 设置射频发生器,产生稳定的辐射场,并调节频率和功率,以配合被试设备的实际工作条件。
2. 将被试设备逐步移动到80m的距离范围内,并监测其工作状态。
3. 在不同频率和功率下,对被试设备的各项功能进行测试,记录其工作情况。
六、试验参数在试验过程中,需要考虑以下参数的测试:1. 设备功率:测试被试设备在不同功率下的工作状态。
2. 设备频率:测试被试设备在不同频率下的抗扰度。
3. 设备距离:测试被试设备在不同距离下的抗干扰能力。
七、试验要求被试设备应满足以下要求:1. 在80m范围内,设备应能够正常工作,并拥有稳定的性能。
2. 设备应具备足够的抗干扰能力,不受射频电磁场辐射的影响。
3. 在各项功能测试中,设备的响应应与无射频辐射条件下的响应一致。
八、试验结果分析通过对被试设备在80m范围内进行测试,可以评估其在电磁环境下的性能稳定性和抗干扰能力。
根据试验结果,可以进一步优化和改进被试设备的设计和工作方式,提高其稳定性和可靠性。
九、结论本文详细介绍了射频电磁场辐射抗扰度试验80m的执行标准,并强调了被试设备应满足的要求。
射频电磁场辐射抗扰度试验情况分析

2.6 频 率范围和 承受时间:应在 2o ̄1 000 MHz频率 范围
进行试验 ;考 虑到被测 设备的响应时间,被测设备 的承受 时间应
足 以使其在正常条件下产生响应 ,在任何情况下 ,承受 时间不应
小 于 2 S。
3 射 频 电磁 场 辐 射 抗 扰 度 试 验 情 况 分 析 及 整 改
备 的抗干扰 能力 。在 电动摩托车 电机控制器 的实验要求和 实际应
用 中,前两种方法不适用 。
3.3 试 验 整 改 过 程
(1)在 电流采样模拟信号输入端增加 220 pF+22 pF 的瓷
片 电容 。实验 结果 同表 1。试验发现 ,空载情况下对 电流采样前 端进行 高频滤波处理 ,试验结果没有改善 ,说 明不 是采样前 端直
射频 电磁 场辐 射抗 扰 度试验 情况 分析
向 垄
(长 江 大 学 电子 信 息 学 院 湖 北 荆 , rl1
电动 摩托车 的驱动 电机系统 与传统摩托 车 的内燃 机驱动 系 统有很大 的不 同,其 电力 电子系统 中大 功率 半导体开关器 件的快 速开通和关 断使电压与电流 在极短时间 内跳变,加上驱动 电机 为 大感性 负载 ,对 自身 的弱 电回路和邻近 的电子设备形成强烈的辐 射和传 导电磁干扰 。另外 ,电动摩 托车在有 限的空间内集成了多 种 电力 电 子 设 备 ,带 来 了很 多 的 电磁 兼 容 问题 。伴 随 着 电动 摩 托 车 的发展 ,其 电磁 兼容性 问题也越来越受到各国重视 。
速 ,确 定下监测 的转 速值 ,然后进行射频 电磁场辐射抗扰度测试 。
3.2 电机控制器原始试验情况
。
测试样 品分别在 20 ̄80 MHz,80 MHzபைடு நூலகம்1 GHz两个频段进
射频电磁场辐射抗扰度

射频电磁场辐射抗扰度
射频电磁场辐射抗扰度是指在射频电磁场环境中,设备或系统对外部干扰的抵抗能力。
射频电磁场辐射是指设备或系统在工作时产生的射频电磁场,这些电磁场可能会对周围的设备或系统产生干扰。
抗扰度则是指设备或系统对这些干扰的抵抗能力。
为了确保设备或系统在射频电磁场环境中的正常工作,需要对其进行抗扰度测试。
这些测试通常包括以下内容:
1. 射频电磁场辐射抗扰度测试:在特定的射频电磁场环境中,对设备或系统进行测试,观察其是否能够正常工作,以及是否受到外部干扰的影响。
测试通常包括观察设备或系统的工作状态、通信质量、性能指标等。
2. 射频电磁场辐射敏感度测试:反过来,对设备或系统进行敏感度测试,观察其是否容易受到外部射频电磁场干扰,并评估其对外部干扰的抵抗能力。
测试通常包括对设备或系统进行不同强度的射频电磁场干扰,观察其是否产生异常反应或故障。
通过射频电磁场辐射抗扰度测试,可以评估设备或系统在实际工作环境中的表现,确保其具有足够的抵抗能力,避免对其他设备或系统产生干扰,同时也能够减少自身受到外部干扰的影响。
这对于一些对射频电磁场环境要求较高的设备或系统,如无线通信设备、雷达系统等尤为重要。
射频辐射电磁场抗扰度试验

电磁兼容测试项目——射频辐射电磁场抗扰度试验测试标准1.射频辐射电磁场抗扰度试验的由来射频辐射电磁场干扰是人们最早考虑的电磁干扰,早在1934年,国际电工委员委(IEC)就成立了国际无线电干扰标准化特别委员会(CISPR),主要研究骚扰对通信和广播接收效果的影响,并因此制定了一些产品族的电磁兼容标准,旨在限制这些设备的电磁骚扰的发射,以便实施对通信和广播的保护。
真正把射频辐射电磁场作为对电子设备抗干扰能力的考核而写进电磁兼容抗扰度标准,是在1984年IEC的TC65委员会(研究工业过程测量与控制装置的专业委员会)出版的IEC801-3标准中,它首次把射频辐射电磁场与静电放电等并列在一起,作为对电子设备抗扰度试验中最主要的几种试验方法。
射频辐射电磁场抗扰度试验的国家标准为GB/T17626.3(等同于国际标准IEC61000-4-3)。
2.试验等级(1)一般试验等级下表频率范围为80MHz~1000MHz内的优先选择试验等级。
表中给出的是未经调制的信号场强,在正式试验时要用1kHz的正弦波对未调制信号进行深度为80%的幅度调制。
对产品标准化技术委员会来说,可在IEC61000-4-3和IEC61000-4-6(对应于我国国家标准GB/T17626.3和GB/T17626.6)之间选择比80MHz略高或略低的频率作为过渡频率。
这里IEC61000-4-6(GB/T17626.6)标准为电气和电子产品规定了频率在80MHz以下的辐射电磁场对线路感应所引起的传导干扰试验。
(2)针对数字无线电话的射频辐射而设定的试验等级下表给出频率范围为800MHz~960MHz,及1.4GHz~2.0GHz的优先试验等级。
表中给出的是未经调制的信号场强,在正式试验时要用1kHz的正弦波对未调制信号进行深度为80%的幅度调制。
如果产品只需要满足某些特定国家的使用要求,则对1.4GHz~2.0GHz的试验范围可缩至只满足当事国数字电话所采用的具体频段,但在试验报告中要反映出这一决定。
射频电磁场辐射抗扰度试验

射频电磁 场辐射抗扰度试验
射频电磁 场辐射抗扰度试验
• 最新标准要求:
– 频率范围 80MHz-6GHz – 测试等级增加了第4等级,试验场强为30V/m – 电磁环境场强的评估方法:
• 场强主要根据被测设备使用场所的无线发射机的有效辐射功率 来简单评估
• E:电场强度(V/m); • k:自由空间远场常数,一般为7; • P:有效辐射功率(W); • d:与发射天线的距离(m)。 • 对于移动无线发射机,一般k值取3
1GHz 以上
最小的场均匀面尺寸:0.5m×0.5m 场均匀面的尺寸以0.5m递增, 如0.5m×1.0m,1.0m×1.0m 校准时,以0.5m×0.5m的网格递增, 如果校准面大于0.5m×0.5m, 那么75%的点符合要求,对于校准面为
0.5m×0.5m,那么100%的点符合要求
独立窗口照射法: 0.5m×0.5m的窗口
• 试验目的:
– 主要是模拟在9kHz~80MHz频率范围内,来 自射频发射机电磁场的干扰 ,骚扰信号耦合到 线缆(如电源线、信号线、地线等)上,产生 的感应电流通过线缆的传导对设备造成干扰
射频场感应的传导骚扰抗扰度试验
• 试验方法
– 试验信号
• 1kHz 正弦波调幅,调制度为80%
– 频率范围
• 150kHz~80MHz
• 切断耦合途径
– 滤波、屏蔽和保持屏蔽的完整性 – 接地良好 – 对于进出机箱线缆的处理,可以考虑以下方法:
• 使用屏蔽线缆,对于一些敏感的线缆如信号线、控制线等; • 使用双绞线,双绞线能有效的抑制电磁干扰; • 尽量减小进出机箱和机箱内部线缆的长度; • 在进出机箱的线缆端加滤波器件,如相应的滤波器、穿芯电
– 步长
辐射抗扰度测试

Marker:
80 MHz 153.461698 W
Ant. Input Power [W] 200
150
100
50
0 80M
200M 300M 400M 600M 800M 1G
2G
Frequency [Hz]
Marker:
80 MHz -7.3 dBm
Generator Level [dBm] 0
各部门根据具体的系统或设备在 基础标准中规定的试验等级中选 择合适的试验等级。
ETSI EN 301 489系列 欧洲针对无线设备电磁兼容性能的相关标准 301489-7 中国YD 1032-2000 900/1800MHz TDMA数字蜂窝移动通信设备电 磁兼容性限值和测量方法
试验等级
通用等级
扰度测试属于连续现象的抗扰度。而静电 放电、浪涌属于瞬态现象的抗扰度
测试设置
频率范围:
80MHz-1000MHz; 800-960MHz,1.4GHz-2.0GHz
测试等级:
3V/m; 10V/m
驻留时间:
不小于设备的反应时间,一般情况下不小于0.5ms
布线
电缆暴露在电磁场中1米距离。 在被测物表面之间的线缆应该如下所述布置
试验场强 V/m 1 3 10 30
特定
测试设备
电波暗室 (10米法半电波暗室) 射频信号源(SMY 02) 功率放大器(250W1000 50S1G4A) 发射天线 (HL562) 场强探头 (FP4036)
场均匀性的校准
目的是保证被测设备周围场的均匀 性以确保测试结果的有效性
校准设置
- 使用生产商标明的线缆合转接头类型。 - 如果生产商的规范要求线缆长度小于或这等于3m,那么 应该使用标明的长度;线缆应被捆扎成1m长度的线束。 - 如果标明的长度超过3m,那么电磁场内的部分应该长度 为1m,其余超常部分应该用铁氧体环或者去耦装置去耦。 电缆应该平行电磁场方向放置,以最小化抗扰度能力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
射频电磁场辐射抗扰度试验介绍1 目的与应用场合1.1 概述本标准主要介绍国际标准IEC61000-4-3:2006,对应国家标准GB/T17626.3:2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度》的试验方法。
1.2 目的和应用场合本标准所涉及的主要骚扰源是来自80MHz~2000MHz以上频率范围内射频辐射源产生的电磁场。
比如电台、电视台、固定或移动式无线电发射台以及各种工业辐射源产生的电磁场(目前该标准的上限频率已经提高到6000MHz,这与目前使用的无线通讯设备的频率有关,很多无线通讯设备使用2.4GHz或者5.6GHz频率)。
在该电磁场中运行的电气、电子设备会受到该电磁场的作用,从而影响设备的正常运行。
所以,本标准的目的主要是建立一个评估射频电磁场辐射抗扰度性能的公共参考,为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2 常见术语2.1 电波暗室安装吸波材料用以降低内表面电波反射的屏蔽室2.2 半电波暗室除地面安装反射接地平板外,其余内表面全部安装吸波材料的屏蔽室。
2.3 天线将射频信号源功率发射到空间或者接收空间电磁能量并转化为电信号的装置。
2.4 远场由天线发生的功率密度近似地随距离的平方呈反比关系的电磁场区域。
2.5 场强场强用于远场测量,测量可以是电场分量或磁场分量,可以V/m,A/m或W/m²表示。
2.6 极化辐射电磁场电场向量的方向。
2.7 扫描连续或步进扫过一段频率范围。
3 试验等级及选择一般试验等级试验等级◆保护抵抗数字无线电话射频辐射的试验等级。
发射机/接收机所发射的电平为典型的低电平。
➢2类:中等电磁辐射环境。
使用低功率便携式发射接收机(典型额定值小于1W),但限定在设备附近使用,是一种典型的商业环境。
➢3类:严酷电磁发射环境。
便携式发射接收机(典型额定值2W或更大),可接近设备使用,但距离小于1m。
设备附近有大功率广播发射机和工、科、医设备,是一种典型的工业环境。
➢×类:×是由协商或产品规范和产品标准规定的开放等级。
4 试验设备4.1 信号发生器◆能覆盖标准中所规定的频段范围,具备幅度和调制功能,能手动或自动扫描,扫描点的驻留时间以及测试的频率-步长可以编程控制。
◆具备幅度调制功能(内调制或外调制),调制度80%±5%,调制频率为1kHz±10%的正弦波◆信号发生器输出阻抗为50Ω◆信号发生器任何杂散谱线应至少比载波电平低15dB4.2 功率放大器◆能够放大未调制和已调制的射频信号,给天线提供所需要的场强。
◆能覆盖标准中所规定的频段范围。
◆放大器产生的谐波和失真电平比载波电平至少低15dB4.3 场强辐射装置◆能够覆盖标准所规定的频带范围◆发射天线,在80M Hz~1000MHz频带内可采用一个全频段的复合天线或者采用组合天线(双锥天线和对数周期天线)。
1000MHz以上频带内可采用喇叭天线。
◆TEM Cell或GTEM Cell4.4 场强监视系统◆测量试验中天线在被测设备上产生的电磁场的场强大小◆具备各相同相性,测量范围满足试验要求◆能覆盖标准所规定的频率范围◆通过监测试验中场强探头所测量的被测设备上产生的电磁场的场强大小来调节射频信号发生器送到功率放大器的信号幅度,使被测设备上的电磁场大小维持在标准规定的范围4.5 功率监视系统◆能覆盖标准所规定的频率范围◆包括功率计和双通道定向耦合器◆通过功率监测系统实时测量功率放大器的状态,同时监测入射功率和反射功率以满足使被测设备上的场强的要求5 试验方法5.1 试验方法◆半电波暗室法使用发射天线在除地面安装反射接地平板外,其余内表面全部安装吸波材料的屏蔽室中进行辐射电磁场抗扰度的测试方法。
◆GTEM CellGTEM Cell吉赫兹横电磁波室,其工作频率范围可以从直流到数吉赫兹,内部可用场区较大,造价比较低,是用来替代电波暗室作辐射抗扰度的理想方案。
5.2 试验场地的校准试验场地校准的目的是为确保试样周围的场充分均匀,以保证试验结果的有效性。
场地校准中用到的均匀场是一个假想的垂直平面,在该平面中电磁场的变化足够小,其面积为1.5m×1.5m.对于半电波暗室,由于无法在接近参考地平面处建立均匀场,因此假想的均匀场立参考地面的高度不得低于0.8m,实际测试过程中,被测设备也尽可能放在同样的高度。
场校准的具体要求如下:◆场地均匀性校准的目的是为今后试验时的天线和被测设备的距离提供依据,优先采用3m法。
◆场地均匀性校准是在被测设备没有放入的情况下进行的,否则场的均匀性会因为被测设备的存在而产生畸变,场地校准时的布置如下图所示◆场地均匀性校准时,信号发生器不用1kHz正弦波80%幅度进行,而是直接将信号发生器产生的射频信号送到功率放大器放大后经天线发射到测试场地。
◆场地均匀性校准时用各相同性的场强探头放在1.5m见方的假想平面上,每隔0.5m 作为一个测试点,总共16个点,如下图所示场均匀性区域。
要求在整个频率范围内记录所有16个点的场强,标准要求其中至少要有12个点的场强容差0~+6dB的范围以内,则认为在规定的区域内75%的表面场的幅值之差6dB,校准时所用的场强就作为实际测试时采用的场强。
◆如果被测设备表面大于1.5m×1.5m,那末可以采用局部照射法或者将发射天线在不同的位置进行校准,使得组合后的校准区域能够完全覆盖被测设备的表面。
◆按照下图的布置对半电波暗室进行场均匀性校准,校准时可以采用以下两种方法的任意一种,使用未调制的载波信号对水平和垂直极化分别进行校准。
校准时使用的场强至少为将要施加给被测设备的场强1.8倍,以确保放大器能处理调制信号而不饱和。
两种校准方法所得的结果实相同的。
A.恒定场强校准法1.将场强探头放在上图中16个点的任意一点上,调节信号发生器的频率到试验频率范围的下限80M Hz。
2.调节功率放大器的功率,使得场强探头测到的场强等于测试时所需要的场强的1.8倍,并记录此时发射天线的正向功率。
3.以当前频率的1%为最大增量增加频率。
4.重复步骤2和步骤3,直至下一频率超出试验频率的上限频率,最后在上限频率处重复步骤2。
5.将场强探头移到16个点中的下一个测试点,重复进行步骤2到步骤5。
6.将16个点的正向功率按升序排列。
7.从最大读数开始检查,向下至少应当有11个点的读数在最大读数的-6 dB ~+0dB容差以内。
8.如果没有11个点的读数在最大读数的-6 dB ~+0dB容差范围,按同样的程序向下继续检查其他点的数据。
9.如果至少有12个点的读数在最大读数的-6 dB ~+0dB容差范围,则停止检查,并记录这些读数的最大正向功率值。
B.恒定功率校准法1.将场强探头放在上图中16个点的任意一点上,调节信号发生器的频率到试验频率范围的下限80M Hz。
2.调节功率放大器的功率,使得场强探头测到的场强等于测试时所需要的场强的1.8倍,并记录此时发射天线的正向功率以及此时的场强值。
3.以当前频率的1%为最大增量增加频率。
4.重复步骤2和步骤3,直至下一频率超出试验频率的上限频率,最后在上限频率处重复步骤2。
5.将场强探头移到16个点中的下一个测试点,重复进行步骤2到步骤5,并记录场强和施加的正向功率值。
6.将16个点的场强值按升序排列。
7.选择某点的场强值作为参考,计算其他所有点与该点场强的差值。
8.从场强的最小读数开始检查,向上至少应当有11个点的读数在最小读数的-0dB ~+6dB容差范围。
9.如果没有11个点的读数在-0 dB ~+6dB容差范围,则按同样的程序向上继续检查其他点的数据。
10.如果至少有12个点的读数在-0dB ~+6dB容差范围,则停止检查,从这些读数中找出最小的场强值作为参考点。
11.计算出建立该参考点的场强所需要的正向功率值。
5.3 试验布置以及测试A.试验布置◆台式设备试验布置◆落地式设备试验布置B.试验方法◆被测设备与发射天线的距离优先采用3米,该距离是指被测设备表面到双锥天线的中心或对数周期天线的顶端的距离。
在对测量结果有异议的情况下,优先采用3米距离测试。
◆台式设备应放在一个0.8米高的绝缘试验桌上,落地式设备应放在参考地平面上面0.1m高的绝缘支架上。
◆如果设备被设计为安装在一个面板、支架和机柜上,那么它应该在这种配置下进行测试。
当需要用一种方式支撑测试样品时,这种支撑应由非金属、非导电材料构成,以防止引起场的畸变。
◆被测设备应尽可能在实际工作状态下运行,设备布线应按照生产厂推荐的方式。
如果厂商没有规定,测试时应当使用非屏蔽平行导线,从被测设备引出的连线在电磁场中暴露的距离为1米。
过长的导线应捆扎成1米长的感应较小的线束。
◆试验前应当用场强探头检查所建立侧场强是否满足测试要求,发射天线、吸波材料和电缆的位置是否与场校准的布置一致。
验证合格后可以使用场校准中得到的数据来产生试验场强。
◆依次将被测设备的每个侧面放在场校准的平面位置,分水平和垂直极化对被测设备施加测试场强。
如果被测设备有几个部分组成,当从各个侧面进行试验时,不需要改变去内部任一部件的位置。
◆用1kHz正弦波对射频信号进行80%的幅度调制后,在选定的频率范围内进行扫频测试,在每个频点上,调制后的射频信号扫描的驻留时间不应小于被测设备动作响应所需要的时间,而且不得短于0.5s。
对敏感点则应个别考虑。
6 最新版国际标准IEC61000-4-3:2006与GB/T17626.3:2006的主要变化◆要求检查功放的线性特性最新标准要求对功放的线性特性进行检查,以确保放大器能处理调制信号而不饱和。
检查方法如下:将信号源输出信号减少5.1dB纪录功率计的读数,并计算与校准时前向功率的差值。
如果该差值大于5.1dB则说明功放非线性。
其中5.1dB来自:◆规定了测量系统的谐波失真度必须小于6dB测试系统包括信号发生器,功放,天线等,系统所产生的所有谐波必须比基波低6dB◆测量频率范围扩展到6GHz标准中将1.4GHz~2GHz扩展为1.4GHz~6GHz,主要考虑到更高频率的无线通讯设备和其他发射体的广泛使用,并且标准没有规定在所有的频段都采用一个试验场强,具体情况应当依据设备或产品使用或销售的地点不同,测试的等级和频率范围也不同,这点由产品标准规定。
◆规定高于1GHz以上可以用较小的均匀窗代替1.5m×1.5m均匀场当测试频率高于1GHz以上时,可以用较小的均匀窗代替1.5m×1.5m均匀场,如下图所示,可以在1米测试距离,用9个0.5m×0.5m均匀窗或0.5m×1.0m以及其他尺寸均匀窗代替1.5m×1.5m均匀场进行试验。
