差动保护及比率差动保护
差动保护主要是内部短路的保护，但当外部故障时有不平衡电流可能穿越差动保护电流互感器，造成差动保护误动作。
因此为了躲过外部故障时不平衡电流引起差动保护动作，采用了制动电流来平衡穿越电流引起差动保护的启动电流。
发电机采用机端电流作为制动电流，能在外部短路时取得足够的制动电流，又能在内部短路时减少中性点电流的制动作用。
变压器采用二次谐波作为励磁涌流闭锁判据。
一般设有CT断线闭锁保护。
如下图：图中Ie为额定电流，Icdqd为启动电流，Ir为制动电流，Kb1为比率制动系数。
阴影部分为动作区差动保护灵敏度与启动电流、制动系数和原理之间的关系摘要：分析了差动保护的有关整定原则，明确提出了差动保护的灵敏度与许多因素有关，如定值、原理和实现方式等。
不能仅改变某一个因素(如定值)来提高灵敏度，而需要综合考虑各个因素的影响，否则适得其反。
0 引言随着继电保护技术的不断发展和进步，技术人员对保护的认识越来越深刻，对许多继电保护约定俗成的做法开始了反思。
如规程上对差动保护规定：使用比率制动原理的差动保护，不要校核灵敏度，其灵敏度自然满足。
那么这个“自然满足”的灵敏度是什么灵敏度呢?其实对发电机差动保护而言，就是在发电机机端发生两相短路，该差动继电器的灵敏度校验结果肯定能够满足要求；在现场运行过程中，经常有人将保护中的比率制动系数和比率制动斜率混淆，究竟这两个概念有什么区别，又有什么联系?标积制动原理对提高差动保护的灵敏度有什么有利的地方，它和比率制动之间又有什么关系，它们之间从根本上是否一致呢?本文就这些用户所关心的问题展开深入的分析和讨论，并阐明作者自己的观点[1,2] 。
1 差动保护灵敏度系数的定义与校验设流入发电机的电流为正方向，取继电电器差动电流Id为：式中：Iop为当时动作电流的整定值。
发电机差动保护的灵敏度是指在发电机机端两相金属性短路情况下差动电流和动作电流的比值。
此情况下，在(Iz,Id)平面上两相金属性短路的故障点应该在斜率为2的内部故障特性线的上方，而一般动作边界的制动系数不会超过1，所以按照规程中整定出来的动作边界肯定能够满足灵敏度系数Klm≥2的要求。
比率制动式差动保护
比率制动式差动保护变压器差动保护:这里讲的是差动保护的一种，即变压器比例制动式完全纵差保护（以下简称差动）；二：差动保护的定义由于在各种参考书中没有找到差动保护的具体定义，这里只根据自己所掌握的知识给差动保护下一个定义：当区内发生某些短路性故障的时候，在变压器各侧电流互感器CT的二次回路中将产生大小相同，相位不同的短路电流，当这些短路电流的向量和即差流达到一定值时，跳开变压器各侧断路器的保护，就是变压器差动保护:下面我以两圈变变压器为例，针对以上所述变压器差动保护的定义，对差动保护进行阐述：1、图一所示：为一两圈变变压器，具体参数如下：主变高压侧电压U高=220KV,主变低压侧电压U低=110KV，变压器容量Sn=240000KVA,11'流过变压器高压侧的一次电流；I ” :流过变压器低压侧的一次电流；12'流过变压器高压侧所装设电流互感器即CT1的二次电流；I2 ”：流过变压器低压侧所装设电流互感器即CT1的二次电流；nh:高压侧电流互感器CT1变比；nl:低压侧电流互感器CT2变比；nB:变压器的变比；各参数之间的关系：11'12 ' nh I”/12 ”= nl I2 ' I2 ” I1'/l”= nh/ n 1=1/ nB2、区内：CT1到CT2的范围之内；3、反映故障类型：高压侧内部相间短路故障，高压侧（中性点直接接地）单相接地故障以及匝间、层间短路故障;四：差动的特性1、比率制动：如图二所示，为差动保护比率特性的曲线图:动作电流lop 4dIopo下面我们就以上图讲一下差动保护的比率特性：o：图二的坐标原点；f：差动保护的最小制动电流；d：差动保护的最小动作电流；P：比率制动斜线上的任一点；e： p点的纵坐标；b： p点的横坐标；动作区：在of范围内，由于电流小于最小制动电流，因此在此范围内，只要电流大于最小动作电流Iopo,差动保护动作；当电流大于f点时, 由于电流大于最小制动电流，此时保护开始进行比率制动运算，曲线抬高，此时只有当电流在比率制动曲线以上时保护动作；因此，图中阴影部分，即差动保护的动作区；制动区：当电流在落在曲线以下而大于最小动作电流的时候，由于受比率制动系数的制约，保护部动作，这个区域就是差动保护的制动区；比率制动系数K：实际上比率制动系数，就是图二中斜线的斜率，因此我们只要计算岀此斜线的斜率，就等于算出了比率制动系数。
DMP3300系列变压器保护说明书
i)故障录波功能，16套标准COMTRADE格式波形；
j)4-20mA直流电流输出；（选配功能，订货需注明）
k)打印功能，包括定值、事件和录波打印。（选配功能，订货需注明）
1.3 DMP3300系列变压器保护装置功能一览表
装置型号
（适应范围）
保护功能
测控功能
辅助功能
DMP3320
1)差动速断
2)二次谐波制动的比率差动保护
3)CT断线闭锁比率差动（可投退）
4)差流告警
5)两段三时限过流保护
1)遥测：无
2)遥信：事故总信号、，检修状态
3)积分电度：无
4)遥控：遥跳、遥合
1)故障录波
2)GPS对时
3)非电量信号和跳闸
4)打印功能
DMP3323
（适用于三圈或两圈小电流接地或不接地侧变压器后备保护）
iii.差流大于1.2倍Ie
以上条件均不满足时，延时4S报“CT断线告警”；“CT断线闭锁比例差动”控制字为ON时，比率差动元件动作后CT断线会瞬时闭锁比例差动保护,记录事件“CT断线闭锁比率差动”，Ie为I侧额定电流。
3.
图3差流越限告警逻辑框图
3.
三段复压过流保护均带有方向闭锁功能，并可投退。当线电压均小于10V时，电压取故障前的记忆电压；当PT断线后，方向元件退出，为无方向的电流保护。方向元件采用90°接线，按相启动。提供两种方向元件，可以通过投退的方式选择。
1)三段三时限复合电压过流保护（带方向、负序电压闭锁、低电压闭锁）
2)PT断线退电流保护
3)母线绝缘监视
4)过流启动风冷
5)过载闭锁有载调压
6)过负荷告警和跳闸
7)CT断线（测量、保护）
差动保护和比例差动保护原理(含图)
1.比率差动是差动电流和制动电流的制约，要考虑到励磁涌流的影响；2.差流速断是当差流过定值后不考虑制动电流直接出口跳闸，在整定时就躲过励磁涌流。
3.变压器在正常负荷状态下，差动保护的最小动作电流大于额定电流下流入差动回路的不平衡电流，保护不会误动。
随着外部短路电流的增大，电流互感器可能饱和，误差随之增大，不平衡电流也就不断增大。
为防止差动保护误动作，引入比率差动保护。
其能可靠地躲过外部故障时的不平衡差动电流。
1.差动速断保护反映变压器内部或引出线严重短路故障，任一相电流大于整定值，保护跳闸并发信号，其动作方程为：Id>I1式中，Id为短路电流，I1差动保护定值。
Ih为高压侧电流，Il为低压侧电流TAP=（VWDG2×CT2×C）/（VWDG1×CT1）式中：VWDG1为高压侧线电压；VWDG2为低压侧线电压；CT1为高压侧CT变比；CT2为低压侧CT变比。
当相位调整选择“退”时，为外部接线补偿，C=3。
差动电流的计算方法为：Id=|Ih+ Il*TAP| ,其中Idh、Idl都为矢量。
制动电流的计算方法为：Ir= Imax |Ih、Il*TAP|。
（表示选择其中最大相）当相位调整选择“投”时，为内部软件补偿，。
C=1单加高压侧形成的差动电流的计算方法为：Idh=Ih线/3；单加低压侧形成的差动电流的计算方法为：Idl=Il*TAP；高压侧和低压侧同时施加，各相差动电流的计算方法为：Id=|Idh +Idl| ,其中Idh、Idl都为矢量。
高压侧和低压侧同时施加，各相制动电流的计算方法为：Ir=Imax |Idh、Idl|。
差动速断保护原理逻辑图如下：图6-1 差动速断保护原理逻辑图2.比率差动保护变压器在正常负荷状态下，差动保护的最小动作电流大于额定电流下流入差动回路的不平衡电流，保护不会误动。
随着外部短路电流的增大，电流互感器可能饱和，误差随之增大，不平衡电流也就不断增大。
主变差动保护误动原因及对策

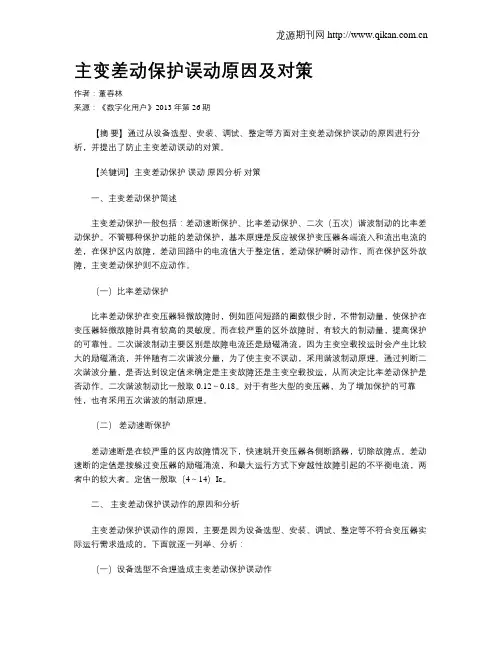

主变差动保护误动原因及对策作者：董春林来源：《数字化用户》2013年第26期【摘要】通过从设备选型、安装、调试、整定等方面对主变差动保护误动的原因进行分析，并提出了防止主变差动误动的对策。

【关键词】主变差动保护误动原因分析对策一、主变差动保护简述主变差动保护一般包括：差动速断保护、比率差动保护、二次（五次）谐波制动的比率差动保护。
不管哪种保护功能的差动保护，基本原理是反应被保护变压器各端流入和流出电流的差，在保护区内故障，差动回路中的电流值大于整定值，差动保护瞬时动作，而在保护区外故障，主变差动保护则不应动作。
（一）比率差动保护比率差动保护在变压器轻微故障时，例如匝间短路的圈数很少时，不带制动量，使保护在变压器轻微故障时具有较高的灵敏度。
而在较严重的区外故障时，有较大的制动量，提高保护的可靠性。
二次谐波制动主要区别是故障电流还是励磁涌流，因为主变空载投运时会产生比较大的励磁涌流，并伴随有二次谐波分量，为了使主变不误动，采用谐波制动原理。
通过判断二次谐波分量，是否达到设定值来确定是主变故障还是主变空载投运，从而决定比率差动保护是否动作。
二次谐波制动比一般取0.12～0.18。
对于有些大型的变压器，为了增加保护的可靠性，也有采用五次谐波的制动原理。
（二）差动速断保护差动速断是在较严重的区内故障情况下，快速跳开变压器各侧断路器，切除故障点。
差动速断的定值是按躲过变压器的励磁涌流，和最大运行方式下穿越性故障引起的不平衡电流，两者中的较大者。
定值一般取（4～14）Ie。
二、主变差动保护误动作的原因和分析主变差动保护误动作的原因，主要是因为设备选型、安装、调试、整定等不符合变压器实际运行需求造成的，下面就逐一列举、分析：（一）设备选型不合理造成主变差动保护误动作1.保护装置选型不满足运行需求。
保护原理落后，性能较差。
如大型变压器应采用谐波制动原理的而未采用，在变压器空载投入和故障恢复时励磁电流引起比率差动误动作。
变压器比率差动保护原理
在区外故障时，由于电流互感器误差、变压器接线方式及变比不同等因素，会引起不平衡 电流。整定时应躲过最大不平衡电流。
灵敏度校验
按最小运行方式下变压器低压侧两相短路时流过高压侧的电流进行校验，灵敏度应满足要 求。
调试步骤与注意事项
调试步骤 检查二次回路接线是否正确，确保电流互感器极性正确。
保护配置
比率差动保护采用二次谐波制动原理，设置合理的制动系 数和动作门槛，确保在变压器内部故障时快速动作，同时 防止外部故障时误动。
动作情况
在某次运行中，变压器低压侧发生匝间短路故障。比率差 动保护正确动作，跳开三侧开关，避免了事故扩大。
案例二：某发电厂厂用变比率差动保护应用
01
案例背景
某发电厂厂用变容量为10kV/400V，采用干式变压器。为保护厂用变
差动保护范围
差动保护的范围是构成变压器差动保护的电流互感器之 间的电气设备、以及连接这些设备的导线。简单地说， 就是输入的两端TA之间的设备。由于差动保护对保护区 外故障不会动作，因此可以不考虑保护区外故障时（包 括系统短路）TA的饱和问题。对于保护区内的故障，TA 饱和会使二次电流小于实际电流，造成保护“拒动”， 后果严重。为避免TA饱和，应从两方面着手。一是在选 择TA时，变比不能选得太小，要考虑线路短路时TA的饱 和问题，一般10kV线路保护的TA变比最好大于300/5。 另一方面要尽量减少TA二次负载阻抗，尽量避免保护和 计量共用TA，缩短TA二次电缆长度及加大二次电缆截面； 对于综合自动化变电站，10kV线路尽可能选用保护测控 合一的产品，并在控制屏上就地安装，这样能有效减小 二次回路阻抗，防止TA饱和。
02
变压器是电力系统中重要的设备之一，需要可靠的保护措施。
变压器差动保护的基本原理及逻辑图
变压器差动保护的基本原理及逻辑图1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。
2、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。
因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。
例如图8-5所示的双绕组变压器，应使8.3.2变压器纵差动保护的特点1 、励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。
（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。
但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。
此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。
（3）励磁涌流的特点：①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。
②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。
③励磁涌流的波形出现间断角。
表8-1 励磁涌流实验数据举例（4）克服励磁涌流对变压器纵差保护影响的措施：采用带有速饱和变流器的差动继电器构成差动保护；②利用二次谐波制动原理构成的差动保护；③利用间断角原理构成的变压器差动保护；④采用模糊识别闭锁原理构成的变压器差动保护。
2、不平衡电流产生的原因（1）稳态情况下的不平衡电流①变压器两侧电流相位不同电力系统中变压器常采用Y，d11接线方式，因此，变压器两侧电流的相位差为30°，如下图所示，Y侧电流滞后△侧电流30°，若两侧的电流互感器采用相同的接线方式，则两侧对应相的二次电流也相差30°左右，从而产生很大的不平衡电流。
比率制动特性
所谓比率制动特性差动保护简单说就是使差动电流定值随制动电流的增大而成某一比率的提高。
使制动电流在不平衡电流较大的外部故障时有制动作用。
而在内部故障时，制动作用最小。
差动回路的不平衡电流，它随着短路电流的增大而增大。
根据差动回路接线方法的不同，在整定时，通过调整不平衡比例系数使得计算机在实时计算时的ibp最小当变压器空载投入或变压器外部故障切除后电压恢复时，励磁涌流高达额定电流的6～8倍，当差动保护电流互感器选择合适时，变压器外部短路流过差动回路的不平衡电流小于变压器空载投入时的励磁涌流。
因此，在整定时可只考虑躲过变压器空载投入电网时励磁涌流。
在整定时可只考虑躲过变压器空载投入电网时励磁涌流，即:icdsd=(6～8)isb/nlh式中isb——变压器的额定电流（基本侧）;nlh——变2kph即平衡系数用来对主变各侧因ct变比不同引起的误差进行校正，以变压器副边电流的二次值为基准，将变压器原边电流二次值乘以kph来进行差流判断。
kph=i2nl/i2nh式中i2nl——流入保护装置低压侧二次电流;i2nh——流入保护装置高压侧二次电流。
压器基本侧电流电流互感器的变流比2.1 差动速断保护动作判据为：Icd ≥ Icdset式中：Icd为任一相的差动电流，Icdset为差动速断保护整定值为提高内部严重故障时保护动作的可靠性和动作速度，差动速断保护不受二次谐波电流闭锁条件的限制。
差动速断保护定值原则上按躲主变最大励磁涌流整定。
2.2 比率制动式差动保护2.2.1比率差动保护动作判据为：Icd ≥ Icdset当Izd ≤ Izdset时Icd ≥ Icdset + K1×（Izd-Izdset）当Izd ＞Izdset时动作特性如右图2.1所示,其中阴影部分为动作区。
其中：Icd为差动电流，Icdset为差动保护整定值Izdset为制动电流门槛值Izd为制动电流K1为比率制动系数（0.3～0.7可选，推荐选用0.5）推荐整定原则：其中：Ieh为变压器高压侧额定电流Ncth为变压器高压侧电流互感器变比2.2.2 二次谐波制动功能设置差电流二次谐波制动的功能，主要是防止变压器的励磁涌流导致差动保护误动作，二次谐波制动功能的判据如下：Icd2 > K2 × Icd式中：Icd为差动电流的基波分量Icd2为差动电流中的二次谐波分量K2为二次谐波制动系数（0.1～0.4可选，推荐选用0.15）当三相差动电流中有任一相满足此条件,则闭锁比率差动保护。
比率制动式差动保护
变压器差动保护一：这里讲的是差动保护的一种，即变压器比例制动式完全纵差保护（以下简称差动）；二：差动保护的定义由于在各种参考书中没有找到差动保护的具体定义，这里只根据自己所掌握的知识给差动保护下一个定义：当区内发生某些短路性故障的时候，在变压器各侧电流互感器CT的二次回路中将产生大小相同，相位不同的短路电流，当这些短路电流的向量和即差流达到一定值时，跳开变压器各侧断路器的保护，就是变压器差动保护三：下面我以两圈变变压器为例，针对以上所述变压器差动保护的定义，对差动保护进行阐述：1、图一所示：为一两圈变变压器，具体参数如下：主变高压侧电压U高=220KV,主变低压侧电压U低=110KV,变压器容量Sn=240000KVA,I1’：流过变压器高压侧的一次电流；I”：流过变压器低压侧的一次电流；I2’：流过变压器高压侧所装设电流互感器即CT1的二次电流；I2”：流过变压器低压侧所装设电流互感器即CT1的二次电流；nh：高压侧电流互感器CT1变比；nl：低压侧电流互感器CT2变比；nB：变压器的变比；各参数之间的关系：I1’/ I2’= nh I”/ I2”= nl I2’= I2”I1’/ I”= nh/ nl=1/ nB2、区内：CT1到CT2的范围之内；3、反映故障类型：高压侧内部相间短路故障，高压侧（中性点直接接地）单相接地故障以及匝间、层间短路故障；四：差动的特性1、比率制动：如图二所示，为差动保护比率特性的曲线图：下面我们就以上图讲一下差动保护的比率特性：o：图二的坐标原点；f：差动保护的最小制动电流；d：差动保护的最小动作电流；p：比率制动斜线上的任一点；e：p点的纵坐标；b：p点的横坐标；动作区：在of范围内，由于电流小于最小制动电流，因此在此范围内，只要电流大于最小动作电流Iopo，差动保护动作；当电流大于f点时，由于电流大于最小制动电流，此时保护开始进行比率制动运算，曲线抬高，此时只有当电流在比率制动曲线以上时保护动作；因此，图中阴影部分，即差动保护的动作区；制动区：当电流在落在曲线以下而大于最小动作电流的时候，由于受比率制动系数的制约，保护部动作，这个区域就是差动保护的制动区；比率制动系数K：实际上比率制动系数，就是图二中斜线的斜率，因此我们只要计算出此斜线的斜率，就等于算出了比率制动系数。
比率差动
二次谐波制动的比率差动保护作为变压器的线圈和引出线的相间短路以及线圈匝间短路的主保护。
用比率制动躲过外部故障，用基波量作为保护动作量，并配有CT断线检测功能，在CT断线时瞬时闭锁差动保护，并同时发告警信号。
CT断线闭锁差动保护可根据需要整定选择。
当任一相差动电流大于整定值时，差动保护动作。
返回系数大于0.95，动作时间小于40ms。
其动作判据为：Id>Idset2+Kr(Izd-Izd0)其中：Id为差动电流，Kr为比率系数，Idset2为差动启动门槛，Izd为制动电流，Izd0为制动整定值。
利用差动电流中的二次谐波躲过空载合闸时的励磁涌流。
当差流中的二次谐波电流比率大于整定时，闭锁差动保护。
二次谐波制动判据为：I2d>Ks*I1d其中：I1d、I2d——差动电流的基波量、二次谐波量；Ks——谐波制动系数。
一般取0.1~0.3。
Id 差动速断动作区Idset1 比率差动动作区Idset2制动区Izd0 Iz 图5.1差动保护动作特性曲线动作判据Id>Idset2+Kr(Izd-Izd0)其中：Id为差动电流，Kr为比率系数，Idset2为差动启动门槛，Izd为制动电流，Izd0为制动整定值差动电流 Id＝︱I1-Ih︱制动电流Izd＝︱I1+Ih︱/2按这个判据,把定值代进去,未知量取一个满足判据的值用源加电流动作;未知量取一个不满足判据的值用源加电流不动作,就验证了比率差动；未知量取一个满足判据的值用源加电流动作,同时加二次谐波,谐波比率大于定值时不动作就验证了二次谐波制动功能；差动电流 Id＝︱I1-Ih︱制动电流Izd＝︱I1+Ih︱/2在高低测加电流,让满足判据不就动作了先做比例差动动作,再加二次谐波才能制动。
二次谐波来闭锁比率差动保护方案
二次谐波来闭锁比率差动保护方案闭锁比动保护方案是一种应用广泛的保护方案，它主要用于检测电力系统中的比动故障。
比动故障是指在电力系统中，由于电力设备的故障或其他原因导致系统中的电流不平衡，从而引发故障的一种情况。
比动故障会对电力系统的稳定运行造成严重影响，甚至导致系统的崩溃。
因此，及时准确地检测和处理比动故障是保证电力系统正常运行的关键。
闭锁比动保护方案的核心思想是利用二次谐波来检测比动故障。
二次谐波是指在电力系统中，电流和电压的二次谐波分量。
在正常情况下，电力系统中的电流和电压应该是正弦波形式的，不应该存在二次谐波分量。
而当系统中出现比动故障时，电流和电压的波形就会发生变化，出现二次谐波分量。
因此，通过检测电流和电压中的二次谐波分量，可以判断系统中是否存在比动故障。
闭锁比动保护方案主要包括两个部分：闭锁和比动保护。
闭锁是指在检测到比动故障时，通过闭锁装置将故障电流或电压断开，从而避免故障扩大。
比动保护是指通过检测电流和电压的二次谐波分量，判断系统中是否存在比动故障，并及时采取相应的保护措施。
闭锁比动保护方案的应用非常广泛。
它可以应用于变电站、输电线路、发电机组等各种电力设备中，用于保护电力系统的安全运行。
比动保护方案具有灵敏度高、动作快、可靠性高等优点，能够有效地检测和处理比动故障，保护电力系统的稳定运行。
闭锁比动保护方案是一种基于二次谐波的保护方案，用于检测和处理电力系统中的比动故障。
它通过检测电流和电压中的二次谐波分量，判断系统中是否存在比动故障，并及时采取相应的保护措施。
闭锁比动保护方案具有灵敏度高、动作快、可靠性高等优点，广泛应用于电力系统中，保护电力系统的安全运行。
希望通过本文的介绍，能够增加大家对闭锁比动保护方案的了解，提高电力系统的安全性和可靠性。
比率制动系数 二次谐波制动系数
谐波制动系数就是指二次（或五次）谐波电流与基波（工频）电流得比值，比值超过设定值（谐波制动系数）就闭锁差动保护差动保护由于要考虑各种因素产生得不平衡电流，故灵敏度受到一定得影响。
而不平衡电流得大小与外部短路时得穿越电流有关，穿越电流越大，不平衡电流也越大。
所以在差动保护中引入一个能够反映穿越电流大小得制动电流，使保护得动作电流随着制动电流得增大而增大，从而具有了制动特性。
而制动系数就是动作电流与制动电流得比值现在得差动保护多数采用比率制动特性，制动电流具体大小有不同得取值方法，并且发电机、变压器与线路差动保护得制动电流得选取方法均有不同得考虑穿越电流就是指从电气元件得一侧流入再从另一侧流出得电流。
个人意见制动系数K=△Id/△Ir，就是动作电流变化量与制动电流变化量得比值制动电流=主变各侧电流有效值得与每个不同得厂家都有自己得定义,二次谐波电流与动作电流得比值为二次谐波制动系数一般取0、15 没有小于0、15得，也没有大于0、20得，一般后者居多用户可以在0、15~0、25间先做5次空载合闸试验……或用谐波分析仪确定主变压器得励磁涌流中二次谐波含量比，并作为二次谐波制动比定值得整定依据一般取0、15~0、20之间！如果小于0、15那有可能会造成保护拒动，大于0、20可能会误动新投变压器可以在0、20做5次空载合闸试验，如误动则进行调整到0、18，最低不要低于0、15。
做空载试验来测量，就是最好得办法谐波制动系数取小些，则变压器空充时（或外部故障切除后电压重建时）能更好地正确闭锁差动保护。
但就是当内部故障时，故障瞬间电流含有多次谐波分量（包括二次谐波），较小得谐波制动系数会延迟差动保护得动作时间。
反之正相反，若取较大得谐波制动系数，在内部故障时差动保护动作较迅速，但空载充电（或外部故障切除后电压重建时）差动保护较易误动。
说白了，就就是保护灵敏性与可靠性得矛盾。
通常可取0、15。
在用测试仪测试时可能谐波制动系数误差偏大，我遇到过，后来经过分析发现部分测试仪得百分比就是二次谐波与全电量得比值，与保护装置二次谐波与基波得比不同当制动电流变大时，要抬高制动系数一个主要目得就就是防止CT饱与。
具有比率制动特性的变压器差动保护原理及整定知识分享
1 比率制动差动保护特性随着计算机技术在继电保护领域日益广泛的应用，比率制动特性的差动保护作为双圈及三圈变压器的主保护具有动作可靠，实时数据采集、计算、比较、判断等较为方便简单等优点，得到用户的认可。
所谓比率制动特性差动保护简单说就是使差动电流定值随制动电流的增大而成某一比率的提高。
使制动电流在不平衡电流较大的外部故障时有制动作用。
而在内部故障时，制动作用最小。
图1中曲线1为差动回路的不平衡电流，它随着短路电流的增大而增大。
根据差动回路接线方法的不同，在整定时，通过调整不平衡比例系数使得计算机在实时计算时的ibp最小。
曲线2是无制动时差动保护的整定电流，它是按躲过最大不平衡电流ibpma x来整定的。
曲线3为变压器差动保护区内短路时的差电流，它随短路电流的增大而线性的增大。
曲线4为具有制动特性的差动继电器的差动保护特性。
在无制动时，曲线3与曲线2相交于b点，这时保护的不动作区为ob′，即保护区内短路时的短路电流必须大于ob′所代表的电流值时，保护才能动作。
在有制动时，曲线3与曲线4相交于a点，短路电流只要大于oa′所代表的电流值，保护即能动作。
oa′<OB′，这说明在同样的保护区内短路状态下，有制动特性的差动保护比无制动特性的差动保护灵敏度要高。
在实际的变压器差动保护装置中，其比率制动特性如下图2所示:图2中平行于横坐标的ab段称为无制动段，它是由启动电流和最小制动电流构成的，动作值不随制动电流变化而变化。
我们希望制动电流小于变压器额定电流时无制动作用，通常选取制动电流等于被保护变压器高压侧的额定电流的二次值。
即: izd=ie/nlh图2中斜线的斜率为基波制动斜率，当区外故障时短路电流中含有大量生产非周期分量，制动izdo增大，当动作电流idzo大于启动电流时，制动电流和动作电流的交点d必落在制动区内。
当区内故障时，差电流即动作电流为全部短路电流，制动电流则为流过非电源侧的短路电流，数值较小，平行于纵、横轴的二直线交点必落在动作区内，差动保护可靠动作。
比率制动系数 二次谐波制动系数
谐波制动系数是指二次或五次谐波电流与基波工频电流的比值,比值超过设定值谐波制动系数就闭锁差动保护差动保护由于要考虑各种因素产生的不平衡电流,故灵敏度受到一定的影响;而不平衡电流的大小与外部短路时的穿越电流有关,穿越电流越大,不平衡电流也越大;所以在差动保护中引入一个能够反映穿越电流大小的制动电流,使保护的动作电流随着制动电流的增大而增大,从而具有了制动特性;而制动系数是动作电流与制动电流的比值现在的差动保护多数采用比率制动特性,制动电流具体大小有不同的取值方法,并且发电机、变压器和线路差动保护的制动电流的选取方法均有不同的考虑穿越电流是指从电气元件的一侧流入再从另一侧流出的电流;个人意见制动系数K=△Id/△Ir,是动作电流变化量与制动电流变化量的比值制动电流=主变各侧电流有效值的和每个不同的厂家都有自己的定义,二次谐波电流与动作电流的比值为二次谐波制动系数一般取没有小于的,也没有大于的,一般后者居多用户可以在~间先做5次空载合闸试验……或用谐波分析仪确定主变压器的励磁涌流中二次谐波含量比,并作为二次谐波制动比定值的整定依据一般取~之间如果小于那有可能会造成保护拒动,大于可能会误动新投变压器可以在做5次空载合闸试验,如误动则进行调整到,最低不要低于;做空载试验来测量,是最好的办法谐波制动系数取小些,则变压器空充时或外部故障切除后电压重建时能更好地正确闭锁差动保护;但是当内部故障时,故障瞬间电流含有多次谐波分量包括二次谐波,较小的谐波制动系数会延迟差动保护的动作时间;反之正相反,若取较大的谐波制动系数,在内部故障时差动保护动作较迅速,但空载充电或外部故障切除后电压重建时差动保护较易误动;说白了,就是保护灵敏性和可靠性的矛盾;通常可取;在用测试仪测试时可能谐波制动系数误差偏大,我遇到过,后来经过分析发现部分测试仪的百分比是二次谐波与全电量的比值,和保护装置二次谐波与基波的比不同当制动电流变大时,要抬高制动系数一个主要目的就是防止CT饱和;制动电流大,制动效应增强是正确的制动逻辑,有些自适应的意思;传统的电磁式差动继电器的制动曲线是类似指数曲线形式的,就有着很明显的这种自适应效应;微机保护方程化特性后,近似用了多段制动来模拟;一般高制动段的起始制动电流整定的较高,防止了很大的穿越性故障电流时的保护误动;而在很大的穿越性电流下,差动回路不平衡电流的一个重要的可能来源就是CT饱和;差动保护中,CT的铁心饱和特性,铁心的不平衡电流随着电流的增大而增大,所以,为了保护正确动作和提高差动的灵敏度,就需要制动量随着电流的增大逐步增大,这个也可以算是一个自适应保护了制动电流大,制动效应增强是正确的制动逻辑,有些自适应的意思装置的‘二次谐波制动系数’固定取为,‘比率差动制动系数’固定取为,‘零差比率制动系数’固定取为;比例系数是为了抗区外故障TA饱和母线区外故障,可能会引起TA饱和,这时差流较大,设置制动量,提高动作门槛,防止误动在母差保护中,CT很多,型号、特性不尽相同,在正常运行和外部故障时,不平衡电流比较大,为防止差动误动,所以设置了比例制动特性;但是,比例制动特性仅仅能够保证所有CT均在10%误差范围之内时的可靠性,当外部故障,故障元件的CT流过非常大的故障电流这是主要因素,其他因素还有故障电流中的非周期分量,CT剩磁等,使CT饱和甚至严重饱和,超过甚至远远超过10%误差曲线时,比例制动特性无法保证可靠不误动;可以毫不夸张的说,外部故障时,故障元件的CT几乎100%饱和;所以为防止外部故障CT饱和而引起母差误动,必须另外采取措施,例如高阻或中阻母差,在低阻母差中采用CT饱和检测技术等;区外的时候他就呈现大系数,区内的时候就呈小系数大差是所有进出线路的电流之和,小差是一条母线上进出线路和母联电路之和Id > Icdqd……Ir<=Id - Icdqd > Kbl……<Ir<=3IeId - Icdqd - Kbl > Ir - 3Ie ……Ir>3Ie其中Id为差动保护动作电流,Ir为制动电流,Icdqp为差动保护电流启动值,Kbl为比率差动制动系数,Ie为变压器的额定电流,Ir=|I1|+|I2|+|I3|,图中的阴影部分为保护动作区;在差动保护的比率制动特性中,比率制动系数开始变化的点称拐点knee point,也有称折点的break point;拐点对应两个电流：制动电流和动作电流;在设定时,第一拐点的制动电流取倍的额定电流比较合适,而对应的动作电流即为整定电流值最小动作电流,目的是保证故障电流小于额定电流时差动保护有足够的灵敏度;第二拐点的制动电流取倍额定电流,一般在这个电流下,CT不会饱和,即使CT含有较大的剩磁或故障电流中含有较大的非周期分量电流,第一折线的比率制动系数可以适当选小一些,而第二折线的比率制动系数则适当选大一些,目的是保证在CT不饱和的工况下,内部故障有较高的灵敏度,而在CT有可能饱和的工况下,外部故障有较高的可靠性。
比率制动差动保护
1．当“接线形式”定值整定为“其他”时，不调整二次谐波制动比，并自动退出制动扩展功能。
2．TA断线闭锁差动投入且TA断线监视投入时，TA断线闭锁差动才有效，TA断线闭锁差动只闭锁比率差动保护，不闭锁差动速断保护。
完成人
章字
说明：
Ioph2：差流中二次谐波分量kh2：二次谐波制动比
Ioph5：差流中五次谐波分量kh5：五次谐波制动比
为防止区外故障电流互感器饱和与区外故障切除时，差动保护发生误动，装置还具有制动扩展功能，使保护延时150ms动作。制动扩展元件逻辑图如下：
比率制动差动保护经二次谐波制动(可投退)、五次谐波制动(可投退)、TA断线判别(可投退)后出口，保护动作后点亮“跳闸”指示灯，保护逻辑图如下：
二次班单点教程（OPL）
公用事业部
编号：
岗位
继电保护
课题
文字或图示说明
比率制动差动保护的动作电流是随着制动电流按比率增大，这样既能保证外部短路不误动，又能保证内部短路有较高的灵敏度。比率制动差动保护特性采用三段式折线：
图中：Iop.min为比率差动起动定值，Iop.up为差动速断动作定值，折线k1固定过原点，折线k2的拐点固定为5。比率差动保护按相判别，任意一相满足条件时保护动作，单相比率差动元件逻辑图如下：
说明：
Iop.min：比率差动起动定值
Iop：差动电流Ires：制动电流
k1：制动斜率1k2：制动斜率2
装置通过电流信号中的二次和五次谐波分量来区分由内部故障和由励磁涌流以及过励磁引起的差动电流。变压器带负载运行后，自动将二次谐波制动比降低0.05，以增强抗励磁涌流及和应涌流的能力。二次谐波制动可选择按相闭锁或交叉闭锁(按相闭锁：只闭锁本相的比率差动元件，交叉闭锁：三相比率差动元件均闭锁)，五次谐波制动将闭锁三相比率差动元件。二次谐波制动元件与五次谐波制动元件逻辑如下：
区分变压器涌流和内部故障引起的差动保护误动可以依据什么？
区分变压器涌流和内部故障引起的差动保护误动可以依据什么？实例证明，不论是变压器涌流还是内部故障，都可能导致差动保护误动，给变压器及其系统带来损害。
接着一起来看看可以依据什么区分变压器涌流和内部故障，更好的避免差动保护误动。
一、二次谐波制动原理由于变压器在投入时产生的励磁涌流中含有大量二次谐波，因此通过检测二次谐波的含量可以判断是否为励磁涌流。
二、间断角原理通过检测电流波形的间断角可以区分。
励磁涌流通常具有较大的间断角，而内部故障电流则相对连续。
三、分析差动电流的特征变压器涌流通常具有较大的二次谐波成分，而内部故障时的差动电流则以基波为主。
因此，可以通过检测差动电流中的二次谐波含量来判断是否为涌流。
四、观察波形特征涌流的波形通常呈现出特定的形态，如存在明显的峰值和不对称性，而内部故障引起的差动电流则波形较为规则。
五、持续时间涌流一般在变压器合闸后的短时间内出现，并迅速衰减。
而内部故障导致的差动电流则会持续存在，直到故障被切除。
六、采用高性能差动保护装置高性能的保护装置能够更准确地区分励磁涌流和内部故障电流，避免误动作。
七、进行数字仿真通过理论分析和数字仿真研究不同判据的实际动作性能，可以帮助识别涌流和内部故障的区别。
以上七种方法可以有效地区分变压器涌流和内部故障，帮助减少差动保护的误动作，确保电力系统的安全运行。
在实际操作中，需要根据具体情况选择合适的方法和设备，以实现最佳的保护效果。
时间有限，今天就到这里。
想要了解更多变压器励磁涌流知识与治理方法，欢迎留言安徽正广电。
希望能够带给大家帮助，期待我们下期再见!。
二次谐波制动比率差动的原理
二次谐波制动比率差动的原理摘要：对国内几起微机型主变差动保护误动原因分析，对新建变电站、运行中变电站、改造变电站主变差动保护误动原因，提出了防范措施。
关键词：差动保护；误操作；瞬态特性；线路纵差保护电力系统中，主变是承接电能输送主要设备，作为主设备主保护微机型纵联差动（简称纵差或差动）保护，不断改进，还存“原因不明”误动作情况，这将造成主变非正常停运，影响大面积区供电，是造成系统振荡，对电力系统供电稳定运行是很不利。
对新建变电站、运行中变电站、改造变电站主变差动保护误动原因进行分析，并提出了防止主变差动误动对策。
1主变压器差动保护主变差动保护一般包括：差动速断保护、比率差动保护、二次(五次)谐波制动比率差动保护，哪种保护功能差动保护，其差动电流都是主变各侧电流向量和到，主变正常运行保护区外部故障时，该差动电流近似为零，当出现保护区内故障时，该差动电流增大。
现以双绕组变压器为例进行说明。
1.1比率差动保护的动作特性比率差动保护动作特性见图1。
当变压器轻微故障时，例如匝间短路圈数很少时，不带制动量，使保护变压器轻微故障时具有较高灵敏度。
而较严重区外故障时，有较大制动量，提高保护可靠性。
二次谐波制动的主要区别在于故障电流的涌流。
当主变压器空载运行时，会产生较大的涌流，并伴有二次谐波分量，使主变压器不会误动。
采用谐波制动原理。
判断二次谐波分量是否达到设定值，判断是否为主变故障，主变投入空载运行，判断比值差动保护是否动作。
二次谐波制动比一般为0.12~0.18。
对于一些大型变压器，保护可靠性提高，并采用五次谐波制动原理。
1.2差动速断作用差动速断是在该区域发生严重故障的情况下，快速跳闸变压器两侧的断路器，切断故障点。
差动速度确定值基于最大运行模式下避免变压器励磁涌流和贯通故障引起的不平衡电流，以较大者为准。
设定值一般为（4~14）ie。
2主变差动保护误动作原因分析主变差动保护误动的可能性大致分为三个方面：新建变电站、运行变电站和改造变电站。
比率差动保护原理
比率差动保护原理
比率差动保护是一种常用的电力保护装置，用于检测和保护电力系统中的故障。
它通过比较电流变化的比率来确定是否存在故障，并在故障发生时迅速断开故障电路，以防止进一步损坏设备或造成人员伤亡。
比率差动保护的原理是基于比率差动继电器的工作原理。
在正常情况下，电力系统中的电流在各个环节中保持平衡。
但是，当发生故障时，故障电流会导致电流的变化，可能会破坏系统的平衡状态。
比率差动继电器通过将输入电流与输出电流进行比较来检测故障。
比如，当输入电流大于输出电流时，说明存在故障电流流入系统。
继电器会监测这种差异，并触发保护动作，切断电流。
为了确保准确性和可靠性，比率差动继电器通常使用了多个电流传感器，以监测不同部分的电流变化。
这样可以提高保护装置的灵敏度和误动作的能力。
此外，还会对比率差动保护进行灵敏度调整，以适应不同的电力系统和故障情况。
总的来说，比率差动保护是一种有效的电力保护装置，它能够及时检测和保护电力系统中的故障，确保电力系统的安全和稳定运行。
(90-100)PA150-D技术说明书
PA150-D微机综合保护测控装置1基本功能1.1 基本保护配置1）差动速断；2）比率差动保护（CT断线告警并闭锁差动保护和可选二次谐波闭锁）；3）磁平衡差动；4）非电量保护； 5）断路器控制回路断线监测；6）装置故障告警。
1.2 主要测控功能1）16路开入信号量的采集（其中12路开入量为有源接点，需外接电源；另外四路开入量MC1-MC4为装置内部12V供电，请勿接入外接电源），除部分有特殊定义外，其余开入量可由用户定义。
2）机端电流（IA、IB、IC）、机端零序电流（I0HL）、机端平衡电流（IAP、IBP、ICP）、中性点侧电流（Ia、Ib、Ic）、中性点零序电流（I0L）、差动电流（Icd1、Icd2、Icd3）、制动电流（Izd1、Izd2、Izd3）、谐波电流（Ixb1、Ixb2、Ixb3）等模拟量的测量显示功能；3）4路信号量的输出、1路装置失电故障信号输出。
4）事件顺序记录功能。
5）故障录波功能。
6）两路跳闸出口。
1.3 通讯功能采用RS485/RS422通讯接口，各功能单元可与主控计算机（或通信管理机）进行通讯，从而实现信息的远方传送和交换。
通过主控计算机（或通信管理机）还可实现对保护装置定值的远方查询、整定功能。
2 技术数据2.1 电源2.2 实时性2.3保护性能参数2.4定值整定（在“3.3 定值显示整定”子菜单中整定）3 主要保护功能原理3.1 差动速断及二次谐波、CT 断线闭锁差动保护：1）保护原理及动作条件：电动机在自启动过程中，机端和中性点两侧将有很大的不平衡差流，这种不平衡电流中有十分显著的二次谐波成分，而且二次谐波电流与基波电流之比并不随暂态不平衡电流的衰减而减小。
因此根据此特征，本单元的差动保护是采用二次谐波制动的比率差动保护原理，通过二次谐波闭锁差动保护有阻于抑制电动机自启动过程中差动保护的误动。
二次谐波闭锁功能可在“3.2辅助保护投退”进行投退，以决定二次谐波是否闭锁差动保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次谐波制动比率差动的原理
摘要：对国内几起微机型主变差动保护误动原因分析，对新建变电站、运行中变电站、改造变电站主变差动保护误动原因，提出了防范措施。
关键词：差动保护；误动；暂态特性；线路纵差保护
电力系统中，主变是承接电能输送主要设备，作为主设备主保护微机型纵联差动（简称纵差或差动）保护，不断改进，还存“原因不明”误动作情况，这将造成主变非正常停运，影响大面积区供电，是造成系统振荡，对电力系统供电稳定运行是很不利。
对新建变电站、运行中变电站、改造变电站主变差动保护误动原因进行分析，并提出了防止主变差动误动对策。
1主变差动保护
主变差动保护一般包括：差动速断保护、比率差动保护、二次(五次)谐波制动比率差动保护，哪种保护功能差动保护，其差动电流都是主变各侧电流向量和到，主变正常运行保护区外部故障时，该差动电流近似为零，当出现保护区内故障时，该差动电流增大。
现以双绕组变压器为例进行说明。
1.1比率差动保护动作特性
比率差动保护动作特性见图1。
当变压器轻微故障时，例如匝间短路圈数很少时，不带制动量，使保护变压器轻微故障时具有较高灵敏度。
而较严重区外故障时，有较大制动量，提高保护可靠性。
二次谐波制动主要区别是故障电流励磁涌流，主变空载投运时会产生比较大励磁涌流，并伴随有二次谐波分量，使主变不误动，采用谐波制动原理。
判断二次谐波分量，是否达到设定值来确定是主变故障主变空载投运，决定比率差动保护是否动作。
二次谐波制动比一般取0.12～0.18。
有些大型变压器，增加保护可靠性，也有采用五次谐波制动原理。
1.2差动速断作用
差动速断是较严重区内故障情况下，快速跳开变压器各侧断路器，切除故障点。
差动速断定值是按躲过变压器励磁涌流，和最大运行方式下穿越性故障引起不平衡电流，两者中较大者。
定值一般取(4～14)Ie。
2主变差动保护误动作原因分析
主变差动保护误动作可能性大小，大致分为新建变电站、运行中变电站、改造变电站三个方面进行说明，这种分类方法并绝对相互区别，便于分析问题时优先考虑现实问题。
2.1新建变电站主变差动保护误动作原因分析
新建变电站主变差动保护误动作，主变差动保护误动作中占了较大比例，但这种情况误动作，一般大多主变投运带负荷试运行72h就会被发现。
现场经验，可以总结以下几方面。
2.1.1定值不合理造成主变差动保护误动作
差动速断定值和二次谐波制动比率差动定值选择不正确造成误动作。
差动速断是较严重区内故障情况下，快速跳开变压器各侧断路器，切除故障点。
差动速断定值是按躲过变压器励磁涌流和最大运行方式下，穿越性故障引起不平衡电流，两者中较大者。
定值一般取(4～14)Ie。
保护定值计算部门，特别是非电力系统定值计算部门，往往运行经验，将差动速断定值取为（5～6）Ie。
这样，就会造成主变空载合闸时断路器出现误跳。
比率差动是当变压器内部出现轻微故障时，保护不带制动量动作跳开各侧断路器，使保护变压器轻微故障时具有较高灵敏度；而区外故障时，一定比率进行制动，提高保护可靠性；同时利用变压器空载合闸时，产生二次谐波量来区别是故障电流励磁涌流，实现保护制动。
一般差动电流和制动电流都额定情况下计算到，但现场变压器却一般运行方式下，电流互感器变比、同时系数、计算误差影响，就会导致变压器实际运行时形成一定差电流，导致比率差动保护误动作。
二次TA接线方式整定值选择不正确造成误动作。
微机保护来说，实现高、低压侧电流相角转移由软件来完成，高压侧是采用Y型接线采用△型接线，都能到正确差动电流，和传统常规继电保护比较，实际运用更方便、灵活，但也是这种灵活性、方便性，往往导致现场差动保护误动作。
变压器差动保护来说，二次TA接线方式整定值选择不正确，就不能实现高压侧相角转移，高低压侧差电流正常运行情况下就不能平衡，造成差动保护误动作。
2.1.2接线错误造成主变差动保护误动作
TA极性接反导致误动作。
微机保护来说，实现差动电流计算由软件来完成，是采用加算法采用减算法都能到差动电流。
从电磁感应知道，TA有极性，也就是同名端，主变差动回路TA同名端指向母线侧指向变压器，将对差动电流计算结果正确与否有直接影响。
相序接反导致误动作。
电力系统正常相序为正序，也就是以A相为基准，B相比A相超前120°，C相比A相滞后120°。
主变任意一侧TA出现相序接错情况，就会形成差电流，导致主变差动保护误动作。
TA中性线没有一点接原则接线导致误动作。
差动保护二次电流回路接时，包括各侧TA二次电流回路，必须一点可靠接于接网。
一个变电站接网各点并非绝对等电位，不同点之间有一定电位差，当发生区外短路故障时，有较大电流流入接网，各点之间将会产生较大
电位差。
差动保护二次电流回路接网不同点接，接网中不同接点间电位差，产生电流将会流入保护二次回路，这一电流将可能增加差动回路中不平衡电流，使差动保护误动作。
高低压侧断路器操作回路存寄生现象导致误动作。
对采用两套独立运行双直流系统变电站，当高低压侧断路器操作回路存寄生现象，亦即两套直流系统之间存寄生回路时，容易造成保护误动。
广东220kV东湖变电站曾该原因，导致连续两次主变保护误动作事故。
2.2运行中变电站主变差动保护误动作原因分析
运行中变电站出现差动保护误动作少见，但一个变电站来说，这种误动作情况经常性出现，要满足一定条件，变电站正常运行是很长时间以后才会出现，现就现场经验，总结以下几个方面原因。
P类TA暂态饱和特性导致差动保护误动作。
TA饱和实际就是铁芯中磁通达到饱和，TA分为P和TP两大类。
P类TA要求稳态情况下不饱和，而TP类TA则要求稳态和暂态情况下都不饱和。
当采用P类TA时，当外部存故障，外部故障切除瞬间，外部存间歇性短路情况等，均容易导致主变差动保护误动作。
从国内多起主变差动保护误动作实例，也到进一步证明。
变压器低压侧真空断路器绝缘性能不良时，会导致差动保护误动作。
2.3改造变电站主变差动保护误动作原因分析
TA变比提供不准确造成差动保护误动作。
更换TA后，主变各侧TA不匹配，造成差动保护误动作。
为使主变差动回路选用TA，均是能躲过暂态饱和特性，变电站改造更换TA过程中，忽视了这一点，将TA更换成P类同时将两侧TA更换为P类，这样外部故障存时，当满足一定条件时，必然将导致主变差动保护误动作。
3防止主变差动保护误动作对策
新建变电站和改造变电站那些原因造成主变保护误动情况，应严格国家相关标准、文件厂家说明书执行，每一个流程均需要严格把关。
特别是主变初次投运，一定要带负荷查看差电流，现场负荷情况再适当调整定值。
P类TA暂态饱和特性造成主变差动保护误动作，可采下几点改进方法：
采用D类、PR类带气隙是TPY类，是电流变换器等抗暂态饱和TA；
提高微机继电保护装置抗饱和能力，特别是抗暂态饱和能力。
