ABB robotstudio使用详细步骤

搬运码垛工作站建模

1、创建机器人系统

2、创建动态输送链

3、创建动态夹具

4、工作站逻辑连接

5、添加IO(设置好需重启)

6、示教目标点（同步到RAPID）

7、RAPID编程

一、创建机器人系统

1、创建空工作站

2、导入IRB 260机器人模型

3、从布局创建机器人系统，勾选Chinese和709-1网络

二、创建动态输送链

1、添加输送链并修改位置

2、创建600*400*200的物料并修改位置

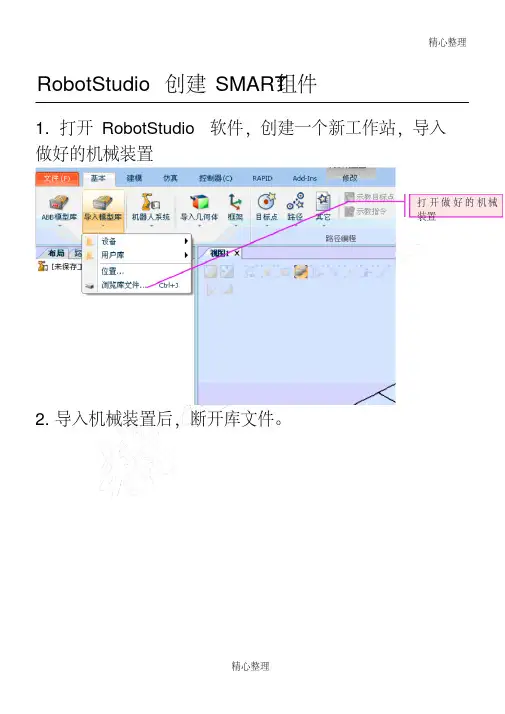

3、添加一个smart组件

4、添加source组件

5、设置物料本地原点

6、添加LINEMOVER和QUEUE组件

7设置LINEMOVER属性

8、添加面传感器组件

9、设置输送链不能被传感器检测

10、设置SC_输送链的属性连接

11、设置信号连接

12、添加信号处理组件，用于检测传感器下降沿

13、传感器下降沿触发source进行copy

14、传感器与SC输送链的输出联系

15、添加仿真开始结束组件，用于激活传感器

16、添加置位复位组件，对仿真开始结束信号进行保持

17、

18、进行仿真设定选择SC——输送链进行验证

三、创建动态夹具

1、先制作一个吸盘模型，然后设置成工具，并安装到机器人法拉盘

2、添加SMART组件

3、添加ATTACHER和DETACHER组件

4、设置属性

5、添加一个线传感器组件

6、线传感器设置属性

7、设置吸盘工具不能被传感器检测

8、把线传感器安装到吸盘（不更新位置，保持当前位置）

9、设置属性连接

10、添加信号及连接

11、添加信号处理取非和锁定组件

12、继续信号连接

13、添加一个示教物料

14、应用手动线性验证SC_工具

四、工作站逻辑连接

五、参考代码

MODULE MainMoudle

PERS tooldata

tGrip:=[TRUE,[[0,0,200],[1,0,0,0]],[25,[0,0.00109327,116.889],[1,0,0,0],0,0,0]];

！吸盘工具数据

PERS loaddata LoadEmpty:=[0.01,[0,0,1],[1,0,0,0],0,0,0];

PERS loaddata LoadFull:=[40,[0,0,50],[1,0,0,0],0,0,0];

！有效载荷数据

PERS robtarget pHome:=[[1620.00,-0.00,1331.59],[1.27986E-06,-0.707107,-0.707107,1.27986E-06],[0,0,1,0],[9E+09,9E+09,9E+09,9E+09,9E+09,9E+09]];

！基准点

PERS robtarget pActualPos:=[[1620,-1.87531E-14,1331.59],[1.27986E-06,-0.707107,-0.707107,1.27986E-

06],[0,0,1,0],[9E+09,9E+09,9E+09,9E+09,9E+09,9E+09]];

！实际点

PERS robtarget

pPick1:=[[1488.007792464,376.826660408,476.964684195],[0,0.707106307,0.7071 07256,0],[0,0,1,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

！1路拾取目标点

PERS robtarget pPlace1:=[[-

292.446,1263.27,55.4492],[0,0.707107,0.707106,0],[1,0,2,0],[9E+09,9E+09,9E+09, 9E+09,9E+09,9E+09]];

！1路放置基准点

PERS robtarget pBase1_0:=[[-

292.446294945,1263.272085268,55.449220723],[0,0.707107387,0.707106176,0],[1, 0,2,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

！1路放置0度姿态

PERS robtarget pBase1_90:=[[-

391.976797324,1362.469634994,55.449159414],[0,1,-

0.000030621,0],[1,0,3,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

！1路放置90度姿态

PERS robtarget pPick2:=[[1488.013130905,-

358.406014736,476.965039287],[0,0.707106307,0.707107256,0],[-

1,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

PERS robtarget pPlace2:=[[-317.378,-

1857.99,55.449],[0,0.707108,0.707106,0],[-2,0,-

1,0],[9E+09,9E+09,9E+09,9E+09,9E+09,9E+09]];

PERS robtarget pBase2_0:=[[-317.378137718,-

1857.993871961,55.448967354],[0,0.707107745,0.707105817,0],[-2,0,-

1,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

PERS robtarget pBase2_90:=[[-407.525988074,-

1755.902485322,55.449282402],[0,1,-0.000031217,0],[-

2,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];

PERS speeddata MinSpeed:=[1000,300,5000,1000];

PERS speeddata MidSpeed:=[2500,400,5000,1000];

PERS speeddata MaxSpeed:=[4000,500,5000,1000];

！搬运速度定义

PERS bool bPalletFull1:=FALSE;
