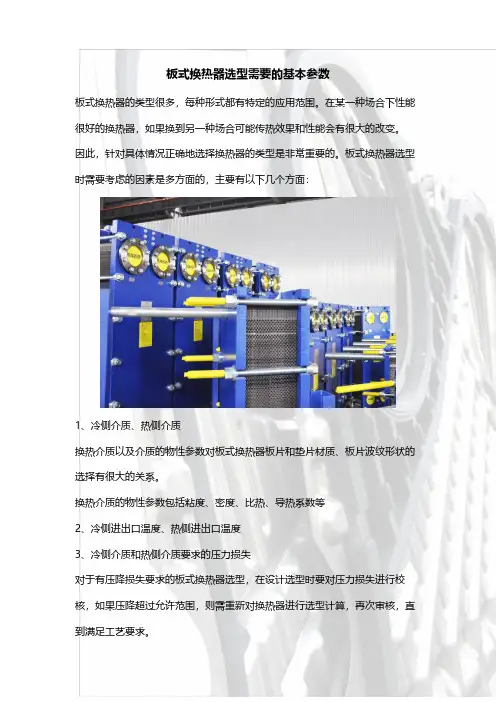

板式换热器对工况的的要求
板式换热器选型需要的基本参数
板式换热器选型需要的基本参数
板式换热器的类型很多，每种形式都有特定的应用范围。
在某一种场合下性能很好的换热器，如果换到另一种场合可能传热效果和性能会有很大的改变。
因此，针对具体情况正确地选择换热器的类型是非常重要的。
板式换热器选型时需要考虑的因素是多方面的，主要有以下几个方面：
1、冷侧介质、热侧介质
换热介质以及介质的物性参数对板式换热器板片和垫片材质、板片波纹形状的选择有很大的关系。
换热介质的物性参数包括粘度、密度、比热、导热系数等
2、冷侧进出口温度、热侧进出口温度
3、冷侧介质和热侧介质要求的压力损失
对于有压降损失要求的板式换热器选型，在设计选型时要对压力损失进行校核，如果压降超过允许范围，则需重新对换热器进行选型计算，再次审核，直到满足工艺要求。
4、流量或者换热量
5、应用的工况和领域
6、产品应用所在的地域
如果板式换热器用于供暖行业，也可以提供换热面积和应用所在的地区，地区不同，受当地气候、温度和海拔影响，单位面积的换热量也不一样。
在板式换热器选型中，除考虑上述因素外，还应对结构强度、材质、加工条件、密封性、安全性、清洗和维护要求加以考虑，这些因素也是相互制约、相互影响的，通过设计优化加以解决。
针对不同的工艺条件和操作工况，需要使用特殊型式的板式换热器，以降低投资成本。
因此，应综合考虑工艺条件和机械设计的要求，正确选择合适的板式换热器型式来有效的减少工艺过程的能量消耗。
板式换热器技术要求（2）
板式换热器技术要求（2）（二）板式换热器3设计与运行条件3.1板式换热器型式板式换热器采用等截面可拆卸板式换热器（水-水），换热面材质材质为GB316不锈钢。
3.2板式换热器的配置本次招标共需配备2台可拆卸板式换热器（水-水），单台功率22.5MW，单台换热面积950㎡，换热器接管管径按设计所提管径配置，换热器按本技术规范书所提面积订货。
3.3板式换热器设计参数下表为单台22.5兆瓦板式换热器的参数项目单位数据数量台 4额定换热量MW 22.5设计压力MPa.g 1.6一次侧（高温介质）进水温度℃98一次侧（高温介质）出水温度℃60一次侧（高温介质）运行压力MPa.g 0.4~1.0二次侧（低温介质）进水温度℃80二次侧（低温介质）出水温度℃50二次侧（低温介质）运行压力MPa.g 0.3~0.6一次侧（高温介质）最大流量t/h 500二次侧（低温介质）最大流量t/h 670一次侧（高温介质）压降MPa ≤0.03二次侧（低温介质）压降MPa ≤0.03换热器密封材料耐温℃110换热器总长度mm <4000换热器总宽度mm <1500换热器总高度mm <3500换热器换热面积m2/台≥950一次侧（高温介质）进、出口管径mm DN350 二次侧（低温介质）进、出口管径mm DN400 板片材质GB316不锈钢单板换热面积m2/片 2.5m2/片板片厚度mm ≧0.7一次侧（高温介质）行程数个 1二次侧（低温介质）行程数个 1下表为15兆瓦单台板式换热器的参数项目单位数据数量台 2额定换热量MW 15.0设计压力MPa.g 1.6一次侧（高温介质）进水温度℃98一次侧（高温介质）出水温度℃60一次侧（高温介质）运行压力MPa.g 0.4~1.0 二次侧（低温介质）进水温度℃80二次侧（低温介质）出水温度℃50二次侧（低温介质）运行压力MPa.g 0.3~0.6 一次侧（高温介质）最大流量t/h 360二次侧（低温介质）最大流量t/h 450一次侧（高温介质）压降MPa ≤0.03二次侧（低温介质）压降MPa ≤0.03换热器密封材料耐温℃110换热器总长度mm <4000换热器总宽度mm <1500换热器总高度mm <3500换热器换热面积m2/台≥630一次侧（高温介质）进、出口管径mm DN300二次侧（低温介质）进、出口管径mm DN350板片材质SUS316不锈钢单板换热面积m2/片 2.5m2/片板片厚度mm ≧0.7一次侧（高温介质）行程数个 1二次侧（低温介质）行程数个 13.4热网循环水水质板式换热器工作介质为热网循环水，水质为软化水，具体水质如下：项目数值悬浮物＜5mg/L总硬度≤0.6mmol/L含氧量≤0.1mg/L含油量——PH 7~8.53.5运行方式板式换热器并联运行。
板式换热器设计标准
板式换热器设计标准1. 引言板式换热器是一种常用的热交换设备，广泛应用于化工、石油、冶金、食品等行业。
板式换热器的设计标准对于确保设备的安全运行和高效传热至关重要。
本文将介绍板式换热器的设计标准及其要求。
2. 设计标准2.1 板式换热器的分类根据传热方式和结构特点，板式换热器可分为传统板式换热器、起泡器板式换热器、波纹板式换热器等几种类型。
不同类型的板式换热器具有不同的设计标准和要求。
2.2 设计原则板式换热器的设计应遵循以下原则：•确定换热器的传热面积和传热系数；•选择合适的流体流速；•确定板式换热器的结构参数，如板间距、板高度等；•确保换热器的压力临界条件；•确定板式换热器的材料和密封方式。
2.3 流体参数在板式换热器设计中，需明确各流体的流速、温度、压力等参数。
流体参数的选择应基于设备的工作条件、传热要求和流体特性。
2.4 热平衡板式换热器的设计应满足热平衡要求，即传热面积上的热量输入等于输出。
为了确保热平衡，设计中需考虑传热系数、流速、管道布局等因素。
3. 设计要求3.1 板式换热器的传热效率板式换热器的传热效率是评估设备性能的重要指标。
设计时，需保证传热效率达到要求，并有效避免传热表面的堆积和腐蚀。
3.2 设备的安全运行板式换热器的设计应保证设备在正常工况下的安全运行。
设计中需考虑压力、温度、流速等因素，以确保设备的安全稳定运行。
3.3 板式换热器的清洁和维护为了保证板式换热器的正常运行，设计时应考虑清洁和维护的便捷性。
合理的板间距设计和换热板结构可以减少杂质的积聚，便于清理和维护。
3.4 设备的节能性在板式换热器设计中，节能是一个重要目标。
合理选择流体参数、优化换热结构和提高传热系数等措施可以提高设备的节能性能。
4. 结论板式换热器的设计标准包括设备分类、设计原则、流体参数、热平衡等要求。
合理的设计标准可以提高设备的传热效率、安全稳定运行、清洁维护和节能性能。
在实际应用中，设计者应根据具体情况，综合考虑各种因素，确保设计符合相关的规范和标准，以达到预期的效果。

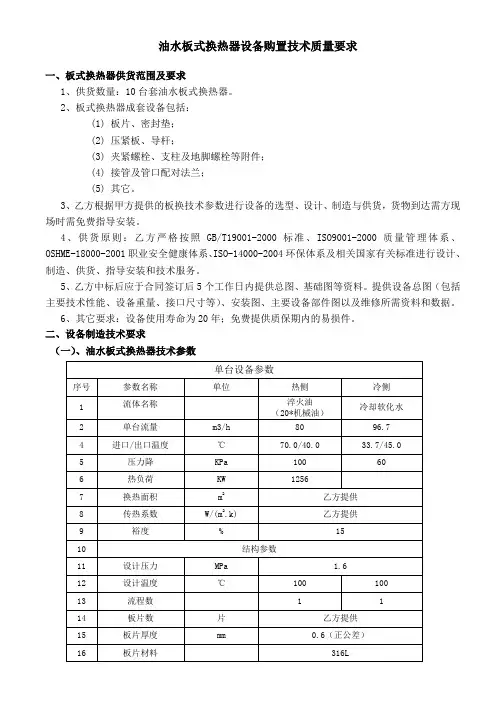

油水板式换热器设备购置技术质量要求
油水板式换热器设备购置技术质量要求一、板式换热器供货范围及要求1、供货数量：10台套油水板式换热器。
2、板式换热器成套设备包括：(1) 板片、密封垫；(2) 压紧板、导杆；(3) 夹紧螺栓、支柱及地脚螺栓等附件；(4) 接管及管口配对法兰；(5) 其它。
3、乙方根据甲方提供的板换技术参数进行设备的选型、设计、制造与供货，货物到达需方现场时需免费指导安装。
4、供货原则：乙方严格按照GB/T19001-2000标准、ISO9001-2000质量管理体系、OSHME-18000-2001职业安全健康体系、ISO-14000-2004环保体系及相关国家有关标准进行设计、制造、供货、指导安装和技术服务。
5、乙方中标后应于合同签订后5个工作日内提供总图、基础图等资料。
提供设备总图（包括主要技术性能、设备重量、接口尺寸等）、安装图、主要设备部件图以及维修所需资料和数据。
6、其它要求：设备使用寿命为20年；免费提供质保期内的易损件。
二、设备制造技术要求（一）、油水板式换热器技术参数（二）、板式换热器制造技术要求[一]、制造标准和主要技术要求1、板式换热器制造标准应按下列规范与标准执行：（1） NB/T47004-2009《板式换热器》、GB 16409-1996《板式换热器》（2） GB/T9119.4-88《平面板式平焊钢制管法兰》2、乙方对所提供的设备必须精心制造，严格按照甲方提供的技术性能要求、技术参数要求进行制造，其它技术要求须符合国标以及有关的技术规定，并对制造质量负责。
★ 1、板片材质采用316L不锈钢，板片厚度≥0.6mm（正公差）,应保证对于本工程油水介质可满足长期安全、可靠、平稳运行，并满足各种性能和工况要求。
★ 2、乙方应根据板换的相关技术参数要求提出板换传热系数的详细计算公式。
★ 3、乙方投标时应提供油水板式换热器的清洗工艺方法，且该板换用于锻造热处理的淬火油冷却，在使用过程中出现堵塞现象，乙方需考虑该油水板式换热器的第一次清洗工作，乙方在投标书中做详细说明。
板式换热器技术规范书
板式换热器技术规范书1、概述 (2)2、通用技术要求 (2)3、换热设备的技术参数及要求 (3)4、技术服务 (6)5、质量保证和试验 (7)6、其它 (8)1、概述1.1需方在本规范书中提出了最低限度的技术要求，并未对全部技术细节做出详细规定，也未充分引用有关标准和规范的条文，供方应提供符合本规范书和相应工业规范标准的优质产品，对国家有关安全、环保等强制性标准，必须满足其要求。
1.2如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.3供方在执行本规范书所列规范标准与其它标准或规范有矛盾时，按较高标准执行。
1.4工程简介华电邹城发电厂市区供热工程位于山东省邹城市，供热规模为1000万平方米采暖，设有二条高温热水管道。
主要为邹城市区民用及公建采暖供热。
工程分期建设，本规范书为一期工程二级换热站。
1.5运行环境1.5.1区内自然地坪标高：46.00~77.00m1.5.2区内地震基本烈度为：7度。
1.5.3年平均气温14.5℃，冬季采暖室外计算温度-7℃，冬季室外平均温度-1.5℃，极端最高气温39.8℃，极端最低气温-16.1℃。
1.5.4累年平均相对湿度：63%1.5.5累年平均风速：2.8m/s1.5.6最大冻土深度：32cm1.5.7地下水位变幅：0.56~3m1.5.8安装条件：室内安装1.5.9电源条件：380V，50HZ。
2、通用技术要求2.1设计、制造、试验及验收标准2.1.1设备的设计、制造、试验及验收和材料应符合各设备相应的标准、规范、规程的最新版本要求，但不仅限于此。
2.1.2当各标准、规范和规程不适用某些设备和材料时，或供方欲采用其它标准规范取代时，需呈交需方确认后方可采用。
2.2各设备的性能参数应符合有关标准和本规范书的要求，性能偏差须在规定的范围内。
2.3供方应确定设备的允许工作范围及条件。
2.4设备在允许工作范围内运行时，其振动、噪音应符合有关标准。
换热器选型参数
（7）承压能力和直径的限制：承受外压情况 下刚度较差，一般情况设计压力＜1.6Mpa直 径受加工设备影响，一般D＜2500㎜
（8）维修难度大：螺旋体一旦发生内漏无法 维修。
2、螺旋板型号的表示方法：（标准的规定） （1）换热器型号的表示方法由字母和数字组 成，其方法如下：
可拆换热器 D-堵死型 G-贯通型
通道间距mm 公称直径mm
板宽m 公称换热面 积m2 公称压力MPa 材质代号:
C-碳钢S-不锈钢
L-螺旋板换热 器
型式代码: K-可拆B-不可拆
（2）型号表示的示例
ａ、不可拆换热器，材质为碳钢，设计压力 1.6MPａ，公称换热面积50㎡
螺旋板板宽1.0m，公称直径1000mm，两个螺 旋通道间距分别为10mm和14mm，其型号为： BLC1.6-50-1.0/1000-10/14
3、板式换热器规格: <1>、BR系列(等截面):BR0.1、0.2、0.35、
0.5、0.8、1.0、1.6 <2>、BRB系列(不等截面):BRB0.3、0.5、0.8、
1.2. <3>、BRC系列(V系列)
BRC0.13、0.20、0.28、0.45、0.60、 1.0、1.1、1.3、1.7
4、板式换热器优点:
<1>、传热系数高:是管壳式换热器的
3~5倍.
<2>、结构紧凑,占地面积小.
<3>、对数平均温差大,可采用纯逆流形
式.温差修正系数最大.
<4>、末端温差小,可达1~2 ℃. <5>、维护、检修方便. 5、板式换热器缺点: <1> 、耐压能力较低,由结构原因决定. <2>、耐温能力受垫片材质限制. <3>、含固体纤维状物料易堵塞.
板式换热器技术规范
江苏东昇光伏科技有限公司技术规范书板式热交换器编写：校核：审核：批准：1.总体要求1.1 本招标文件提出了对采购管式、板式组合换热器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 投标方应有严格的质量保证体系，提供高质量的管式、板式组合换热器功能完善的配套设施，以实现整个热力系统设备的安全、可靠和经济运行。
投标方提供的产品应保证符合招标方贯彻安全、健康、环保标准的要求。
1.3 投标方所采用的产品设计，必须技术和工艺先进，制造商具有充分制造经验，产品应是成熟可靠的产品。
1.4 投标方对所供管式、板式组合换热器的成套设备负有全部技术责任，包括分包（或采购）的设备和零部件。
1.5 如投标方投标书与本招标文件要求有偏差(无论多少或是否重要)都必须清楚地表示在本招标文件的附件“差异表”中。
否则将认为投标方完全响应本招标文件提出的要求，技术协议和供货必须满足投标文件的承诺。
1.6 若投标方所提供的投标文件前后有不一致的地方，则以更有利于设备安装运行、工程质量的原则，由招标方确定。
1.7 招标方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准,必须满足其要求。
1.8 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。
1.9换热器属压力容器，该设备的设计和制造应由具有相应资质的单位进行，并遵循相关压力容器规范，供货商须随投标文件提供证明文件和业绩。
2.规范和标准应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。
若本技术规格书与相关的技术规格书或标准有冲突，则应向业主咨询并得到其书面裁决后才能开展工作。
本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：《板式换热器》GB 16409-1996《管壳式换热器》GB 151-1999《固定式压力容器安全技术监察规程》TSG R0004-2009《法兰制造标准》GB2555-81《钢制压力容器》GB150—2011；《产品标牌》JB8－82其它要求均按有关的现行国家标准执行。
板式换热器制造标准
板式换热器制造标准板式换热器是一种常见的换热设备，广泛应用于化工、石油、电力、冶金等工业领域。
它通过板式热交换元件将两种流体进行热量交换，实现能量的转移。
在制造板式换热器时，需要遵循一定的制造标准，以确保其性能和质量达到要求。
首先，板式换热器的制造材料应符合相关的标准和规定。
通常情况下，板式换热器的板材和密封垫应选用符合GB/T 151-2014《钢铁产品质量分级》和GB/T699-2015《合金结构钢技术条件》等国家标准的材料。
这些材料具有良好的耐腐蚀性能和机械性能，能够满足不同工况下的使用要求。
其次，板式换热器的制造工艺应严格执行相关标准。
在板式换热器的制造过程中，需要进行板材的切割、冲压、折弯、焊接等工艺操作。
这些工艺操作需要按照GB/T 985.1-2008《钢制焊接工艺评定规范第1部分，电弧焊》和GB/T 985.2-2008《钢制焊接工艺评定规范第2部分，气体保护电弧焊》等标准进行操作，以保证板式换热器的焊接质量和结构强度。
另外，板式换热器的制造应符合相关的安装和检验标准。
在板式换热器的安装过程中，需要按照GB/T 151-2014《钢铁产品质量分级》和GB/T 699-2015《合金结构钢技术条件》等标准进行安装，确保板式换热器的安装质量和使用安全。
同时，在板式换热器的制造完成后，还需要进行相关的检验和试验，以验证其性能和质量是否符合要求。
总的来说，制造板式换热器需要严格遵循相关的标准和规定，包括材料选用、制造工艺、安装和检验等方面。
只有这样，才能保证板式换热器具有良好的性能和可靠的质量，满足工业生产的需要。
同时，制造板式换热器的标准化和规范化也有助于提高生产效率，降低生产成本，促进行业的健康发展。
换热机组技术标准-
板式换热机组技术性能及其相关要求1.总则说明本章主要说明板换机组装置的设计，供应、组装及调试的各项技术要求，以及各项相关的事宜。
2.一般要求2.1 投标单位（若为代理商投标）须提供由外资工厂（换热器和换热机组制造）出具的关于本项目的整体机组授权书。
2.2 本次设计中采用的是一体化换热机组，机组主要部件（板式换热器、循环补水泵、变频器、电动阀执行器等）均为进口品牌，机组的其它主要辅件应为合资或国产优质品牌，并有三年以上的配套历史。
2.3 有关设备，无论在运送、储存及安装期间应采取正确的保护设施，尤其是热交换器的换热片及周边的密封条, 应确保设备在任何情况下不受破损。
2.4 热交换器的水管接驳口，在进行接驳前须采取适当保护措施妥善地覆盖，以防异物进入。
3.机组部件要求3.1 成套换热机组包括：换热机组包含板式换热器、循环水泵、电动阀、电控柜、各种阀门、过滤器、软连接、管路管件、配电配线、PLC操作控制,触摸屏、自控仪表、控制软件、设备底座等。
3.2 为保证本项目的完整性，并满足使用要求，投标人应提供设备能正常有效使用而所必须的所有必要配件、设备及服务。
3.3 设计条件在提供的设计工况下，板式换热器的换热系数选取，机组设备、管道、阀门等的选型计算均须以技术条款中对各换热机组的具体要求参数为准。
机组在正常运行时，其管道内介质流速必须小于2.2m/s。
3.4 板式换热器3.4.1 板式换热器供应商要求换热器应采用阿法拉伐，丹佛斯，桑德斯进口品牌。
板片和垫片原装进口，需提供进口报关单证明。
3.4.2 资质要求（1）供应商必须为国际著名品牌，在国内有外商独资生产工厂。
（2）供应商具备以下认证： ISO14001证书，ISO9001证书，具备A1、A2、A3、《板式热交换器安全注册证》。
（3）供应商具备国内权威第三方出具的近三年内的板式热交换器《检验报告》。
3.4.3 技术要求（1）必须提供专业的设计参数表。
（2）板式换热器须采用平行流、单流程设计，不接受冷、热侧交叉接管。
全焊式板式换热器标准
全焊式板式换热器标准全焊式板式换热器是一种高效的换热设备，广泛应用于化工、电力、冶金等领域。
它具有结构紧凑、换热效率高、占地面积小等优点，因此备受青睐。
为了确保全焊式板式换热器的安全运行和换热效果，制定了一系列的标准，以下将对全焊式板式换热器标准进行详细介绍。
首先，全焊式板式换热器的材料选择标准是关键。
在选择材料时，应考虑介质的性质、温度、压力等因素。
通常情况下，全焊式板式换热器的板材采用不锈钢、碳钢等材料，密封垫采用橡胶、聚四氟乙烯等材料。
这些材料必须符合国家标准，保证其耐腐蚀、耐高温、耐压等性能。
其次，全焊式板式换热器的设计标准也至关重要。
设计标准包括换热面积、板片排列、流体流动方式等内容。
换热面积的大小直接影响到换热效果，因此在设计时需根据实际工况合理确定。
板片排列方式有单通道、多通道等，应根据介质性质和流量选择合适的排列方式。
流体流动方式可以选择横流、纵流等，也需要根据具体情况进行合理选择。
另外，全焊式板式换热器的制造和安装标准也是不可忽视的。
在制造过程中，需要严格按照设计图纸和相关标准进行制造，确保板片的平整度和密封性。
在安装过程中，需要注意安装位置的选择、管道连接的紧密度等，以免影响换热器的正常运行。
此外，全焊式板式换热器的运行和维护标准也是必不可少的。
在运行过程中，需要定期进行清洗、维护，确保换热器的换热效果。
同时，还需要注意监测温度、压力等参数，及时发现并解决问题。
在维护过程中，需要按照相关标准进行操作，确保维护的有效性和安全性。
总的来说，全焊式板式换热器标准涵盖了材料选择、设计、制造安装、运行维护等方方面面，是保证全焊式板式换热器安全、高效运行的重要保障。
只有严格执行相关标准，才能确保全焊式板式换热器在工业生产中发挥最大的作用，为生产运行提供可靠的换热支持。
板式换热器技术规范
江苏东昇光伏科技有限公司技术规范书板式热交换器编写：校核：审核：批准：1.总体要求1.1 本招标文件提出了对采购管式、板式组合换热器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 投标方应有严格的质量保证体系，提供高质量的管式、板式组合换热器功能完善的配套设施，以实现整个热力系统设备的安全、可靠和经济运行。
投标方提供的产品应保证符合招标方贯彻安全、健康、环保标准的要求。
1.3 投标方所采用的产品设计，必须技术和工艺先进，制造商具有充分制造经验，产品应是成熟可靠的产品。
1.4 投标方对所供管式、板式组合换热器的成套设备负有全部技术责任，包括分包（或采购）的设备和零部件。
1.5 如投标方投标书与本招标文件要求有偏差(无论多少或是否重要)都必须清楚地表示在本招标文件的附件“差异表”中。
否则将认为投标方完全响应本招标文件提出的要求，技术协议和供货必须满足投标文件的承诺。
1.6 若投标方所提供的投标文件前后有不一致的地方，则以更有利于设备安装运行、工程质量的原则，由招标方确定。
1.7 招标方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准,必须满足其要求。
1.8 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。
1.9换热器属压力容器，该设备的设计和制造应由具有相应资质的单位进行，并遵循相关压力容器规范，供货商须随投标文件提供证明文件和业绩。
2.规范和标准应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。
若本技术规格书与相关的技术规格书或标准有冲突，则应向业主咨询并得到其书面裁决后才能开展工作。
本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：《板式换热器》GB 16409-1996《管壳式换热器》GB 151-1999《固定式压力容器安全技术监察规程》TSG R0004-2009《法兰制造标准》GB2555-81《钢制压力容器》GB150—2011；《产品标牌》JB8－82其它要求均按有关的现行国家标准执行。
板式换热器安装施工方案
板式换热器安装施工方案板式换热器是一种常用的换热设备，广泛应用于热交换领域。
安装板式换热器需要进行一系列的施工工作，包括设备安装、管道连接、支架安装等。
下面是一份板式换热器安装施工方案，详细介绍了各项施工工作的步骤和要点。
一、设备安装1.确定板式换热器的安装位置，根据设计要求进行定位，并标记好固定支架的位置。
2.将板式换热器放置在安装位置上，使用水平仪进行调整，确保设备水平。
3.使用螺栓将板式换热器固定在支架上，注意螺栓的紧固力要均匀，确保设备的稳固性。
二、管道连接1.根据设计图纸和施工图纸确定管道的位置和布置方式。
2.进行管道切割和修整，确保切口平整、无毛刺。
3.进行管道的对接，采用焊接或者法兰连接方式，保证连接牢固、密封可靠。
4.在管道的进出口处安装管道接头，便于将管道与板式换热器连接。
5.安装调节阀门、止回阀等附属设备，为换热系统的运行提供便利。
三、支架安装1.根据板式换热器的尺寸和重量，设计合理的支架结构，并进行加固处理，确保支架具有足够的强度和稳定性。
2.将支架安装在设备所在位置的地面上，确保支架水平和稳固。
3.使用螺栓将板式换热器固定在支架上，并进行调整，使得设备水平。
4.进行支架的检测，确保支架结构牢固可靠，不会对设备运行造成任何影响。
5.进行防腐处理，对支架进行涂覆防腐涂料，提高支架的耐腐蚀性能。
四、管道绝热1.在管道安装完毕后，进行管道绝热处理，采用保温材料包裹管道，并使用保温材料胶水进行固定。
2.对于高温工况的管道，可以在保温材料外面加装防护层，提高保温效果。
3.检查绝热层的施工质量，保证管道的绝热效果达到设计要求。
五、电气连接1.进行电缆布线和接线，根据设备的电气图纸进行操作。
2.安装电气设备，如电机、温度控制仪表等，确保设备的正常运行。
3.进行接地处理，确保设备安全可靠。
六、通风和安全1.在设备运行区域安装通风设备，保证设备周围的空气流通，排除热量。
2.设置警示标识和安全防护设施，确保设备运行期间的安全。
板式换热器操作规程及检修操作规程、板式换热器的日常维护与检修步骤(已完成 差二次网补水泵技术参数)
板式换热器安全操作规程一、换热器的型号和技术参数换热器型号和辅助设备技术参数：水-水换热2台，其型号：BR1.5BW-1.6-188-E-1板式水-水换热器；二次网供暖循环泵五台，其中2台KDBR300-80便拆式离心泵：其技术参数，额定流量720m³/h，扬程80m，转速1480r/min，配用电机功率250KW，型号Y2-355M-4，电压380V，额定工作电流443A，效率95.2%,频率50Hz，功率因素0.9，转速1490r/min，连续工作制S1，防护等级IP55，绝缘等级F，水泵总成自重1720Kg；3台立式管道泵，其型号为KDBR200-80/A,流量374m³/h，扬程70m，转速1450r/min，配用电机型号Y2-315S-4，功率110KW，额定电压380V，额定电流200A，效率95.4%，功率因数0.88，转速1485r/min，防护等级IP54，绝缘等级F，工作制S1。
换热器的作用是通过一次网的高温热水经过板式换热器加热二次网循环水，主要是露天区域生产、生活、办公场所系统内的水。
二、细则1.努力学习安全操作知识，严格遵守各项规章制度。
2.认真执行交接班制度，接班前必须认真检查本岗位的设备及安全设施是否齐全、完好。
3.认真监盘、精心操作，严格执行工艺纪律，记录清晰、详实、整洁，字体一律采用仿宋字体。
4.按时认真巡检，发现缺陷及时处理，并做好记录。
保持作业场所清洁卫生。
准确分析、判断。
能处理生产过程中出现各种的异常情况。
5.正确使用劳保用品和消防器材6.杜绝违章作业、并有权劝阻和制止他人违章作业。
对违章指挥有权拒绝执行，并及时上报分管领导。
三、工作原理1.以10.5MW高温热水锅炉为热源，经板式换热器将二次管网系统中的水加热，由循环泵系统供到露天区域生产、生活、办公区域。
系统进行强制循环，经反复换热，实现露天区域生产、生活、办公区域取暖需求。
板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。
板式换热器行业质量标准
板式换热器行业质量标准板式换热器是一种常见的换热设备，广泛应用于工业生产过程中的热交换过程中。
为了确保板式换热器能够正常、高效地进行热交换，并具有一定的性能和质量保证，需要制定相应的行业质量标准。
本文将从以下几个方面介绍板式换热器行业质量标准。
一、构造设计标准1.板式换热器的结构布局和尺寸设计要符合相关的国家标准和规范要求，确保其能够适应不同工况的热交换要求。
2.板式换热器的板片材质、厚度和几何形状要符合相关标准，确保其能够具有良好的换热效果和防腐蚀性能。
3.板式换热器的密封结构和连接方式要符合相关标准，确保其能够有效防止泄漏和渗漏，并方便拆装和维修。
4.板式换热器的支撑和固定方式要符合相关标准，确保其能够稳定运行，并能够承受工作过程中的压力和振动。
二、材料选用标准1.板片材质的选用要符合相关的标准和规范，确保其具有足够的强度和耐腐蚀性能，能够满足不同工况下的使用要求。
2.密封垫选用要符合相关标准，确保其能够具有良好的密封性能，并耐高温、耐腐蚀。
3.支撑材料的选用要符合相关标准，确保其具有足够的强度和稳定性。
4.连接件材料的选用要符合相关标准，确保其具有良好的耐腐蚀性能和连接强度。
三、性能测试与检验标准1.换热效果的测试与评价标准，包括热传导系数、换热面积、热阻等指标的测定方法和要求。
2.泄漏与渗漏的测试与评价标准，包括密封性能、泄漏量和渗漏率的测定方法和要求。
3.材料耐腐蚀性能的测试与评价标准，包括耐腐蚀试验方法和要求。
4.连接件和支撑结构的强度测试与评价标准，包括连接强度、支撑稳定性等指标的测定方法和要求。
四、安装与维护标准1.安装过程的要求与规范，包括清洁环境、基础设计、管道布置、支撑结构等方面的要求。
2.开箱验收和安装前的检查项目，如外观检查、板片检查、连接件检查等。
3.维护与保养的要求和方法，包括定期清洗、检查、更换密封件、保养与润滑等方面的要求。
4.维修与更换的要求和方法，包括进料侧和出料侧的拆装、清洗、更换板片、更换连接件的要求和方法。
换热器设计固定管板式
换热器设计固定管板式换热器是一种常见的热交换设备，用于将热量从一个介质传递到另一个介质中。
换热器的设计是非常重要的，不仅要满足传热效率的要求，还要具备可靠性、经济性和安全性等方面的考虑。
本文将介绍一种常用的换热器设计，固定管板式换热器，并从设计原则、结构特点、材料选择以及性能优势等方面进行详细阐述。
1.设计原则：固定管板式换热器的设计原则是在满足传热效率和流体阻力的基础上，尽量降低构造成本。
设计时应根据传热介质的性质、流体流动状态、流体温度和压力等因素进行综合考虑。
2.结构特点：固定管板式换热器由壳体、管板、管束和支承构件等组成。
壳体一般采用无缝钢管制成，具有良好的密封性和强度。
管板作为连接壳体和管束的组件，一般由很多孔洞组成，用于支撑管束和分开流体。
管束由很多平行排列的管子组成，用于传递热量。
支承构件一般由支座和支撑脚等组成，用于支持整个换热器。
3.材料选择：固定管板式换热器的材料选择需要考虑介质的化学性质、温度和压力等因素。
常用的材料有碳钢、不锈钢、铜合金等。
碳钢具有良好的强度和耐腐蚀性，在一般工况下使用较为广泛。
不锈钢具有良好的抗腐蚀性，适用于一些特殊介质的传热。
铜合金具有良好的导热性能和抗腐蚀性能，适用于一些高温高压的工况。
4.性能优势：固定管板式换热器具有以下几个性能优势：(1)传热效率高：由于管子与壳体内壁接触面积大，传热效率高，能够有效地实现热量的传递。
(2)结构紧凑：固定管板式换热器采用垂直布管，占地面积小，适用于空间有限的场所。
(3)易于维护：由于固定管板式换热器的结构相对简单，维护和清洁相对容易。
(4)适应性广：固定管板式换热器适用于不同的工况，可以满足各种介质的传热要求。
总之，固定管板式换热器是一种常用的热交换设备，设计时需要综合考虑传热效率、流体阻力、成本和可靠性等因素。
通过合理的结构设计和材料选择，可以提高换热器的性能，并满足不同工况下的需求。
板式换热器参数
板式换热器参数模板式换热器是一种通过模板将流体和另一个流体分离而实现热量传输的热交换设备，主要用于机械制造、汽车制造、化工、加热冷却、食品行业和医药行业中的热能机械综合处理。
模板式换热器的参数由它的结构、材料、流动参数和输出和节能等因素决定。
一、结构参数：1.结构设计：模板式换热器的结构有平板式、波纹管式、模块化平板式、U形式)、空心管式、板条管式、螺旋锥管式等。
2.换热面积：换热器包括换热容器、换热面、换热表面等，合理的选择换热面积可以有效提高效率。
3.装配结构：从管路结构上分为平行流和逆流两种，而逆流是最常用的结构。
二、材料参数：1.外壳材料：模板式换热器的外壳材料一般由非活性无机非金属材料，如陶瓷、球墨铸铁、不锈钢等组成。
2.内部材料：内壁钢板或铝板，外壁为不锈钢或其他耐腐蚀材料。
3.密封材料：O形圈，硅胶垫圈，热塑性高分子材料等，可根据实际情况进行选择。
三、流量参数：1.流体类型：模板式换热器可以常温流体、液态、蒸汽处理和蒸汽吸收等。
2.流量：根据换热器的设计工况，常温流体最大流量不得超过换热器设计流量的90%，液态流体最大流量不得超过换热器设计流量的80%，蒸汽流体最大流量不得超过换热器设计流量的100%。
3.流速：一般液体管道流速不得超过2~3m/s，蒸汽流速不得超过0.5m/s。
四、输出参数：1.输出温度差：额定输出温度差的最大值为流体的额定温度的20%。
2.传热效率：根据传热定律，设备的热传递系数越大，传热效率越高。
3.额定热负荷：模板式换热器的最大额定热负荷要根据环境温度和流体性质确定。
五、节能参数：1.热膨胀校正：根据传热物理理论，提高温度伴随着物质体积发生变化，热膨胀校正可以实现高效利用温度能量。
2.循环流体温度控制：模板式换热器采用内部钣金结构设计，有效降低流体过热或过冷。
3.表面处理：采用钛化技术或镀铬等表面处理技术可以大大增加换热面的寿命，节省能耗，延长使用寿命。
板式换热器操作规程
板式换热器操作规程板式换热器是一种常见的换热设备，广泛应用于石油化工、石油采输、制药、食品、冶金等行业中的换热过程。
为了保证板式换热器的安全稳定运行，以下是一份操作规程，详细介绍了板式换热器的操作流程和注意事项。
一、操作前的准备工作1. 工作人员应确保已理解并掌握板式换热器的结构和工作原理，熟悉操作规程。
2. 检查板式换热器的外观、锚固、支撑等是否正常，如果有异常情况应及时报修。
3. 检查板式换热器的管路系统，确保连接正常，无泄漏。
4. 检查换热器的密封件，如胶垫、密封条等，如发现老化或破损应及时更换。
二、开机前的操作步骤1. 打开板式换热器的进出口阀门，检查加热介质和被加热介质的流量是否正常。
2. 检查换热器的衬套、进出口法兰和密封面及密封情况，确认无异常情况后关闭进出口阀门。
三、开机操作步骤1. 打开换热器进出口的通路，逐步打开进出口阀门，确保加热介质和被加热介质温度梯度控制在设计范围内。
2. 监控换热器的进出口温度和压力变化，确保稳定在设计工况下。
3. 检查换热器壳侧和管侧的压力表，确认压力正常。
4. 监测换热器的泄漏情况，如发现泄漏应立即停机处理。
四、运行过程中的注意事项1. 定期检查换热器的压力表、温度计、流量计等仪表的准确性，确保准确测量换热器的工艺参数。
2. 定期对换热器进行清洗，以防止壳侧和管侧产生结垢，影响换热效果。
3. 定期对换热器进行维护保养，检查法兰连接、支撑结构是否稳定可靠，确保它们的正常工作。
4. 定期对换热器的密封件进行更换，以确保正常使用密封性。
5. 定期对换热器进行安全检查和防腐蚀处理，确保其安全可靠。
五、停机操作步骤1. 关闭进出口阀门，切断加热介质和被加热介质的流动。
2. 关闭换热器的进出口通路，确保换热器内的介质停止流动。
3. 断开电源，停止换热器的工作。
4. 对换热器进行清洁、维护和保养，如有需要可以更换密封件等。
以上是板式换热器的操作规程。
在操作过程中，注意安全第一，合理运行设备，做好日常的维护保养工作，可以确保换热器的正常运行和长期稳定工作。
板式换热器维修标准sop
先拆除旧垫片。仔细拆下每一张板片的橡胶垫片，在拆下橡胶垫片时采取 相应的保护措施防止垫片不会受到损害，可采用一手持电热吹风机沿密封槽底 部吹热风加热，待粘接剂受热变软时，另一手将垫子拉起缓缓剥离。
垫片拆除后，对密封槽内的残胶，用丙酮、丁酮或其他酮类溶剂，活除垫 片槽内的残胶；也可用直径如40〜50mm宽度8〜10mm勺不锈钢丝轮装在切向 磨光机上，将残胶磨去，保证密封槽光洁。板片一般用手工及化学方法活洗， 不准用利器活除板片上的残垢，以防划伤板片。对不锈钢板片，不得使用钢丝 刷，活洗用水必须不含盐、硫等成分，水的CL-含量小丁200ppm活洗后的板 片要用活水冲洗干净并擦干或用压缩空气吹干，放置时应防止板片受挤压发生 变形0
1.5板片组装要求
板片组装前应将活动压板推向一端，将固定压板和活动压板的内侧及管口 活理干净，首先将管口胶套及胶套支撑环加好。安装板片时，根据流程组合， 将第一片没有胶垫的一面对着固定压板，而后按A-B-A-B的次序将所有板片依
次挂好。全部板片挂好后，活动压板推拢，将6条长螺栓装上，上紧螺栓。在 此过程中，应保持活动压板平行移动。当螺栓紧固完成后，在相邻螺栓处测得 的板叠长度“A”与拆前的“A”值进行对照，分次压紧，不准小丁板式换热器 的最小规定尺寸，避免压的过松或过紧。
1.6水压试验
缓慢升压至设计试验压力后保压30min,其间无异常声音、无异常变形、无 泄漏、压力不降者为合格。如果届不锈钢板片，则要控制试压用水中氯离子的 含量，环境温度不低丁20 C。
2、板式换热器维修保养的注意事项
一般情况下，板式换热器的最大允许压力为1Mpa左右，特殊情况下可达
2Mpa最高允许温度为260 C o工况较为特殊，因此，使用中要注意维护保养。
板式换热器
板式换热器前言本标准为首次制订的行业标准。
本标准主要对板式换热机组的整机提出需要控制的技术参数和质量指标，关于板式换热器的标准，应按照GB/T16409《板式换热器的标准》执行，本标准不再做特别规定。
按照本标准生产制造的板式换热机组符合《城市热力网设计规范》对热力站的规定。
本标准由建设部标准定额研究所提出。
本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口。
本标准起草单位：中国市政工程华北设计研究院建设部城市建设研究院大连九贺热交换设备公司兰州石鲁尔热力工程有限公司APV中国有限公司天津市换热装备总厂清华同方人环工程公司北京硕人科技有限公司丹佛斯公司本标准主要起草人：1 范围本标准适用于集中供热、空调及生活热水等换热系统中使用的板式换热机组。
本标准规定了板式换热机组的型号编制方法、基本参数系列、技术要求、试验方法和检验规则、标志、包装、运输、贮存和安装使用要求。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
1．GB/T700 《碳素钢结构》2．GB707 《槽钢》3．GB/T985 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》4．GB2887 《计算站场设计条件》5．GB3096 《城市区域环境噪声标准》6．GB/T5117 《碳钢焊条》7．GB7251 《低压成套开关设备》8．GB/T8163 《流体输送用无缝钢管》9．GB/T9112 《钢制法兰类型》10．GB9787 《角钢》11．GB/T12236 《通用阀门钢制旋启式止回阀》12．GB/T12237 《通用阀门法兰和对焊连接钢制球阀》13．GB/T12238 《通用阀门法兰和对夹连接蝶阀》14．GB/T12233 《通用阀门法兰连接钢制截止阀和升降式止回阀》15．GB/T12243 《安全阀弹簧直接荷载式安全阀》16．GB12459 《三通、变径管》17．GB1276 《额定电压35kV及以下铜铝芯塑料绝缘电力电缆》18．GB/T12712 《蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求》19．GB/T16409 《板式换热器》20．GB/T13384 《包装》21．GB49421 《电气设备保护等级》22．GB50054 《低压配电设计规范》23．GB50174 《电子计算机房设计》24．GB50236 《现场设备、工业管道焊接工程施工及验收规范》25．JB/T81 《法兰》26．JB/T87 《垫片》27．SY/T 0510 《钢制对焊管件》28．JB/T81 《Y2系列三相异步电动机制造标准》29．JB/T87 《管道式离心泵产品质量分等》3 定义本标准采用下列定义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板换具有传热效率高、占地面积小、热损失小、结构简单、易于搬运安装、易拆装等优点。
与管壳式换热器相比，板式换热器对介质的洁净程度要求较高，它要求介质中杂质颗粒直径小于1.5~2mm；另一方面是因为早期的板框式换热器只能适用于工作压力小于1.6MPa、工作温度介于120~165℃之间的工况。
板式换热器
如采用钎焊式板式换热器或激光全焊接式板式换热器，设备购置成本大(约是可拆式板式换热器价格的3~5倍)，且不可拆卸，不便于维修。
艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。
ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。
ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。
ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。
能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克
/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。
全球几十个国家的板式换热器客户正在使用ARD
提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。
无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。
换热站热源采用的是1.1MPa；230℃的过热蒸汽，受密封垫片的耐温限制(普通EPDM垫片耐温150℃，耐高温的EPDM垫片耐温为180℃,耐高温PTFE垫片耐温也仅为220℃，且价格昂贵，为耐高温EPDM垫片的8倍左右)，故传统可拆式板式换热器不适用于该工况要求。
