光伏电缆用辐照交联低烟无卤阻燃聚烯烃

合集下载

光伏电缆标准(第1部分)

光伏电缆标准(第1部分)

+VenteranceCEEIAICS K 中国电器工业协会标准CEEIA B 218.1-2012光伏发电系统用电缆技术条件第1部分:一般规定Technology requirements of cable used in photovoltaic systemPart 1: General requirements(送审稿)2012-0×-××发布 2012-0×-××实施中国电器工业协会 发布CEEIA B218.1—2012前言中国电器工业协会(CEEIA)是我国电工领域全国性的行业组织,具有社会团体法人资格。

按照科学发展观,探索标准化工作新机制,实现标准化事业为电工行业技术发展服务,是协会的工作内容之一。

中国境内的任何个人、组织、会员单位均可提出制、修定中国电器工业协会标准的建议并参与有关工作。

中国电器工业协会标准按照《中国电器工业协会标准制定工作管理办法》进行管理。

中国电器工业协会标准草案向行业广泛征求意见,并通过上述管理办法的工作程序,方可作为中国电器工业协会标准予以发布。

考虑到本标准中的某些条款可能涉及专利,协会不负责对任何该类专利权的鉴别。

《光伏发电系统用电缆技术条件》分为四个部分:第一部分:一般规定第二部分:光伏发电系统用交直流传输电力电缆第三部分:光伏发电系统用控制电缆第四部分:光伏发电系统用数据传输电缆本部分为第一部分。

本协会标准由中国电器工业协会标准化工作委员会提出。

本协会标准由xxxxxxxx归口。

本协会标准由xxxx负责解释。

本协会标准负责起草单位:上海金友金弘电线电缆有限公司、北京鉴衡认证中心。

本协会标准参加起草单位:本协会标准起草人:本协会标准于⨯⨯⨯⨯年⨯⨯月⨯⨯日发布。

本协会标准在实施过程中,如发现需要修改或补充之处,请将意见和有关资料寄给中国电器工业协会标准化工作委员会秘书处,以便修订工作。

光伏发电系统用电缆技术条件第一部分:一般规定1 范围本技术规范规定了光伏发电系统系列电缆的技术要求、试验方法、检验规则、使用范围、使用寿命、交货长度及其包装和标志。

辐照交联聚烯烃绝缘无卤低烟阻燃耐火电力电缆

辐照交联聚烯烃绝缘无卤低烟阻燃耐火电力电缆

辐照交联聚烯烃绝缘无卤低烟阻燃耐火电力电缆一、适用范围主要适用于额定电压600/1000V及以下火灾报警和消防设备、通讯设备及紧急通道运输等应急设施的供电线路中要求耐火的场合。

特别适用于核电站安全壳外地震荷载下的能确保紧急停堆、安全壳隔离、堆芯应急冷却、反应堆热导出、防止放射性物质向周围环境排放等功能的电力传输系统。

二、产品型号、规格1、产品型号见表1规定。

2、产品规格见表2三、产品特点1、具有较好的电气、绝缘性能;2、具有较好的耐热老化性能,长期连续工作温度根据选用品种不同分90℃和105℃。

3、载流量大,过载保护性能较强;4、具有无卤、低烟、低毒环保等特性;5、电缆燃烧透光率小;6、优异的阻燃性能,可通过成束燃烧试验;7、具有较好的耐火性能。

四、主要技术性能1、成品电缆的工作温度达到90℃和105℃。

2、成品电缆符合GB/T19216耐火试验要求;3、成品的不延燃性能通过GB/T18380.3规定的B类成束燃烧试验;4、耐寒性能达到-40℃;5、绝缘电阻常数Ki≥3.67MΩ.Km;6、导体电阻达到GB/T3956规定的导体要求;7、按GB/T17650及GB/T17651试验烟密度透光率≥60%;PH值≥4.3电导率≤10μS/mm8、成品电缆应经受表中规定的工频耐压试验:五、使用特性1、电缆导体长期工作温度不超过90℃或105℃;2、在事故运行状态下(持续时间不超过5秒),导体的最高温度不超过270℃,电缆的敷设温度应不低于0℃;3、电缆允许弯曲半径:非铠装型应不小于电缆外径的6倍;铠装型应不小于电缆外径的12倍4、电缆在使用前后不能受到机械撞击、锐器划伤等影响电缆性能的损坏.六、交货长度1、交货长度不小于100m。

2、据双方协议,可以任何长度交货。

3、长度计量误差不超过±0.5%。

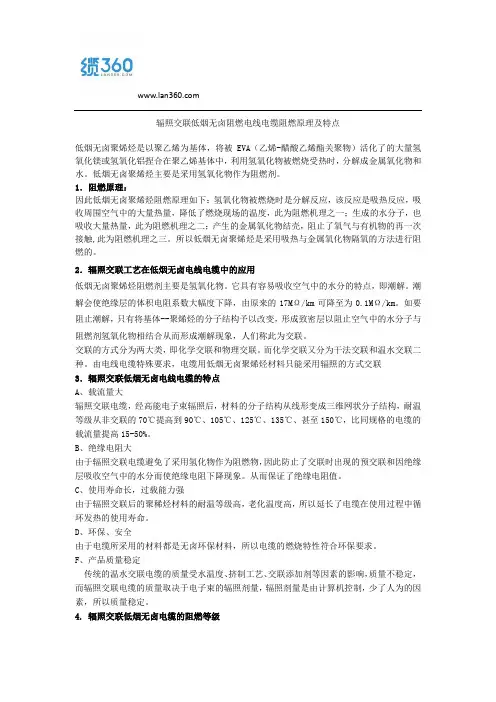

辐照交联低烟无卤阻燃电线电缆阻燃原理及特点

辐照交联低烟无卤阻燃电线电缆阻燃原理及特点

辐照交联低烟无卤阻燃电线电缆阻燃原理及特点低烟无卤聚烯烃是以聚乙烯为基体,将被EVA(乙烯-醋酸乙烯酯关聚物)活化了的大量氢氧化镁或氢氧化铝捏合在聚乙烯基体中,利用氢氧化物被燃烧受热时,分解成金属氧化物和水。

低烟无卤聚烯烃主要是采用氢氧化物作为阻燃剂。

1.阻燃原理:因此低烟无卤聚烯烃阻燃原理如下:氢氧化物被燃烧时是分解反应,该反应是吸热反应,吸收周围空气中的大量热量,降低了燃烧现场的温度,此为阻燃机理之一;生成的水分子,也吸收大量热量,此为阻燃机理之二;产生的金属氧化物结壳,阻止了氧气与有机物的再一次接触,此为阻燃机理之三。

所以低烟无卤聚烯烃是采用吸热与金属氧化物隔氧的方法进行阻燃的。

2.辐照交联工艺在低烟无卤电线电缆中的应用低烟无卤聚烯烃阻燃剂主要是氢氧化物。

它具有容易吸收空气中的水分的特点,即潮解。

潮解会使绝缘层的体积电阻系数大幅度下降,由原来的17MΩ/km可降至为0.1MΩ/km。

如要阻止潮解,只有将基体--聚烯烃的分子结构予以改变,形成致密层以阻止空气中的水分子与阻燃剂氢氧化物相结合从而形成潮解现象,人们称此为交联。

交联的方式分为两大类,即化学交联和物理交联。

而化学交联又分为干法交联和温水交联二种。

由电线电缆特殊要求,电缆用低烟无卤聚烯烃材料只能采用辐照的方式交联3.辐照交联低烟无卤电线电缆的特点A、载流量大辐照交联电缆,经高能电子束辐照后,材料的分子结构从线形变成三维网状分子结构,耐温等级从非交联的70℃提高到90℃、105℃、125℃、135℃、甚至150℃,比同规格的电缆的载流量提高15-50%。

B、绝缘电阻大由于辐照交联电缆避免了采用氢化物作为阻燃物,因此防止了交联时出现的预交联和因绝缘层吸收空气中的水分而使绝缘电阻下降现象。

从而保证了绝缘电阻值。

C、使用寿命长,过载能力强由于辐照交联后的聚稀烃材料的耐温等级高,老化温度高,所以延长了电缆在使用过程中循环发热的使用寿命。

D、环保、安全由于电缆所采用的材料都是无卤环保材料,所以电缆的燃烧特性符合环保要求。

125℃低烟无卤辐照交联电缆用护套料物性指标

125℃低烟无卤辐照交联电缆用护套料物性指标

125℃低烟无卤辐照交联电缆用护套料物性指标
品种:LSZH 护套料 规格用途
品名 单位 用途 备注说明 参数参考
基本参数 附加参数
UL125℃光伏线用辐照交联低烟无卤阻燃聚烯烃护套料 吨 暂无 暂无 国标
物性指标
性能项目
断裂拉伸应变
介电强度
体积电阻率 ,20℃
氧指数
pH 值

伸长残率
%
பைடு நூலகம்试验方法
/
试验时间
h
耐候性
抗张残率
%
伸长残率
%
≥45 UL 2556
720 ≥80 ≥80
热延伸(200℃、 负荷下伸长率 0.2MPa、15min) 冷却后永久变形
抗张强度
电导率
冲击脆化温度 试验温度
烟密度
有焰 无焰
试验时间
热老化试验
试验温度
抗张残率
单位 %
MV/m Ω·m
% / % % MPa μs/mm ℃ % % h ℃ %
性能要求 ≥150 ≥18
≥1*10¹⁰ ≥32 ≥4.3 ≤175 ≤15 ≥10.3 ≤10 -40℃ ≤100 ≤150 168 158±1 ≥70

辐照交联型低烟无卤阻燃聚烯烃电缆料

辐照交联型低烟无卤阻燃聚烯烃电缆料

辐照交联型低烟无卤阻燃聚烯烃电缆料Irradiation cross-linked,low-smoke,halogen-free and flame retar dant polyolefin compoundd 产品简介辐照交联低烟无卤阻燃聚烯烃电缆料是一种满足RoHS指令和Reach法规的电缆料,以聚烯烃为基料,加入阻燃剂、抗氧剂、交联剂等其他助剂经混合塑化造粒而成。

耐温等级为105℃、125℃、150℃:可着色:具有挤出电缆表面光滑、机械性能优良、电性能好、耐老化性好的特点;应用于UL安规线、建筑线、仪器仪表线、汽车线、电机引接线等。

产品型号及用途牌号名称用途WDZ-105A WDZ-105B WDZ-125A WDZ-125B WDZ-150B 105℃辐照交联低烟无卤高阻燃聚烯电缆料105℃辐照交联低烟无卤阻燃聚烯电缆料125℃辐照交联低烟无卤高阻燃聚烯电缆料125℃辐照交联低烟无卤阻燃聚烯电缆料150℃辐照交联低烟无卤阻燃聚烯电缆料105℃交联高阻燃电线电缆用绝缘、护套料105℃交联阻燃电线电缆用绝缘、护套料125℃交联高阻燃电线电缆用绝缘、护套料125℃交联阻燃电线电缆用绝缘、护套料150℃交联高阻燃电线电缆用绝缘、护套料加工工艺辐照交联低烟无卤阻燃聚烯烃电缆料能在许多现有的电线电缆押出设备上加工,压缩比为3的等距不等深PVC螺杆亦可挤出,但螺杆转速不宜太快,出料速度稍慢。

押出机每区须有冷却系统,由于熔体实际温度与温控表指示值之间的差异随押出机类型的不同而有所不同,各使用者应根据所用押出机的具体情况选定适合的温度。

一般我们建议采用以下的加工条件:◎推荐使用设备 45~150单螺杆挤出机◎挤出机的长径比(L/D)≥20,压缩比1:1.2的低压缩比螺杆◎过滤网/目 20/80/20加料段输送段熔融段机头(模具)◎温度分布本工艺是基于我们现有最正确和完整的知识,但因为使用条件不在我们控制范围,所有的建议我们都不保证和负责,建议用户形成对我们产品在其电缆结构中的适用性。

光伏电缆用125℃辐照交联低烟无卤阻燃聚烯烃料

光伏电缆用125℃辐照交联低烟无卤阻燃聚烯烃料
****公司
责任部门:技术部
相关信息:
光伏电缆用125℃辐照交联无卤低烟阻燃聚烯烃料技Βιβλιοθήκη 规范编码:版次:A/0
原编码:
正文页数:3页
附录页数:0页
部门
签名
日期
供应商
编写
技术部
职务:
校核
技术部
姓名:
审核
技术部
签名:
批准
总工
日期:
盖章
盖章:
下次升版时间
分发:品管部、采购部、生产部、技术部
原件存:技术部
此文件产权属*******公司所有,未经书面许可,不得以任何方式外传。
推荐挤出机各区点设定温度如下:根据设备及挤出物状态适当调整(±10℃)。
区点
1区
2区
3区
4区
5区
机头
模头
温度℃
115
125
135
145
155
155
150
注:如果材料在仓库存储二个月以上,请将材料在90℃下干燥后再使用。
辐照剂量:建议辐照剂量为13~15兆拉德,可根据电缆结构和交联后热延伸指标、拉伸强度、断裂伸长率等进行适当调整。
2.
型号
名称
使用特性
ZL-1214-J-2
125℃辐照交联无卤低烟
阻燃聚烯烃绝缘料
适用于额定电压0.6/1kV光伏电缆的绝缘层
ZL-1214-H-2
125℃辐照交联无卤低烟
阻燃聚烯烃护套料
适用于额定电压0.6/1kV光伏电缆护套层
3.
3.1
应制成大小均匀的方形或具有相当大小的圆柱形粒状物,颗粒尺寸应为4mm×4mm×3mm。塑化良好,色泽均匀,不应有明显的杂质和视力可见的焦烧粒子。

一种辐照交联低烟无卤阻燃聚烯烃复合材料及其制备方法

一种辐照交联低烟无卤阻燃聚烯烃复合材料及其制备方法

一种辐照交联低烟无卤阻燃聚烯烃复合材料及其制备方

哇塞,你知道吗?有一种超厉害的材料叫辐照交联低烟无卤阻燃聚烯烃复合材料!这可真是个神奇的玩意儿呢!它就像是一位默默守护我们安全的无名英雄。

比如说,在那些电线电缆到处都是的地方,它就发挥着至关重要的作用。

它能够在火灾发生的时候,不产生大量的浓烟,也不会释放出有害的卤化物,多牛啊!这就好比在危险时刻,它挺身而出,为我们筑起一道坚固的防线,让我们能够安心。

那你肯定好奇它是怎么制备的吧!其实啊,就像是一场精心策划的魔术表演。

科研人员们通过一系列复杂而又精妙的步骤,让普通的材料发生奇妙的变化,最终变成了这种强大的复合材料。

他们就像是一群神奇的魔法师,用他们的智慧和技能创造出这个了不起的成果。

我觉得啊,这种辐照交联低烟无卤阻燃聚烯烃复合材料真的是太厉害了,它为我们的生活带来了更多的安全保障,我们真应该好好感谢那些研发它的人们!。

辐照交联无卤电缆料MSDS - 副本

辐照交联无卤电缆料MSDS - 副本

(MSDS)物质安全参数表辐照交联低烟无卤阻燃聚烯烃电缆料第一部分:识别产品名称:辐照交联低烟无卤阻燃聚烯烃电缆料化学属性:聚烯烃共聚物生产厂家:无锡业有限公司联系电话:(0510)83572589第二部分:危害证明应急概况:该物质为非毒害物质危害识别:粉尘和空气可能形成爆炸性混合物。

溶化的聚合物可能引起烫伤或烧伤。

生产温度下可能有刺激性气体产生。

物理状态:固体颜色:彩色或黑色气味:淡炭氢化合物气味气味界限:无可能的健康影响暴露途径:眼睛;吸入;摄入;皮肤大暴露下的症状:材料在热状态下可能引起烫伤或烧伤。

皮肤:溶化的聚合物可能引起烫伤或烧伤。

吸入:生产气体的吸入可能引起鼻部喉咙的不适和咳嗽。

聚合物粉尘的吸入被认为是不利的。

眼睛:可能有机械性刺激。

摄入:在正常生产中,不太可能食入。

慢性健康影响:无已知的慢性健康影响。

第三部分:紧急救护措施在试图使用紧急救助前适当的预防工作可保证个人的健康和安全。

具体见第二部分。

吸入:如常见症状,将伤者转移至新鲜空气下,如症状不见缓解,寻求医疗救助。

眼睛:用清洁、低压水洗眼睛,如症状不见缓解,寻求医疗救助。

皮肤:如接触溶化的材料,立即用大量的水冷却受伤的皮肤组织和材料,不要试图剥落沾在皮肤上的材料,立即就医。

摄入:无已知的健康不利的影响。

如刺激胃部或有持续不适,寻求医疗救助。

第四部分:灭火措施可燃性分类:本材料为阻燃材料,燃烧后易自熄。

闪点/方法:自燃温度:>343℃(650℉)毒害燃烧物质:极少炭氧化合物应避免的特殊条件:粉尘和空气可能形成爆炸性混合物。

第五部分:使用和储存使用:行走地面不应有散落的物料以免滑倒。

混合物粉尘与空气可能形成爆炸性混合物。

在封闭空间应避免粉尘的积累。

在通风区域使用。

将传输设备接地以预防静电。

防止泄漏物料进入下水道和其它自然环境。

储存:保持容器干燥,避免潮湿高温。

保持容器关闭以防被污染。

第六部分:暴露控制及个人防护工程控制:如用户操作产生粉尘和气体,区域通风以避免积累。

光伏电缆用辐照交联低烟无卤阻燃聚烯烃

光伏电缆用辐照交联低烟无卤阻燃聚烯烃

光伏电缆用辐照交联低烟无卤阻燃聚烯烃光伏电缆用辐照交联低烟无卤阻燃聚烯烃电缆料型号:FDW7125J FDW7125H1、品种和牌号牌号名称用途及电缆规范FDW7125J 辐照交联低烟无卤阻燃聚烯烃绝缘料线芯工作温度125℃辐照交联阻燃电线电缆用绝缘料,有低烟无卤阻燃要求的。

太阳能光伏电缆用绝缘。

FDW7125H 辐照交联低烟无卤阻燃聚烯烃护层料线芯工作温度125℃辐照交联阻燃电线电缆用绝缘料,有低烟无卤阻燃要求的。

太阳能光伏电缆用护层。

2、前言太阳能光伏电缆耐高温辐照交联低烟无卤阻燃聚烯烃电缆料是以聚烯烃树脂为基料,加入特殊改性剂、无卤阻燃剂、抗氧剂、交联敏化剂、紫外线吸收剂等其他特殊助剂,经特殊工艺加工而制得的粒状料。

5、加工工艺采用一般挤出机加工,螺杆L/D≥20。

最好使用低压缩比的低烟无卤专用螺杆。

推荐挤出机各区点设定温度如下:区点 1区 2区 3区 4区机头模头温度℃ 90 110 125 140 145 145注:如果材料在仓库存储二个月以上,请将材料在60-70℃下干燥后在使用。

6、辐照剂量耐高温辐照交联低烟无卤阻燃聚烯烃电缆料的辐照剂一般为13兆拉德。

7、储存与运输包装:25kg一袋,铝塑复合薄膜抽真空内袋,牛皮纸复合袋外包装。

运输与储存:电缆料在运输过程中不应受日晒雨淋,应储存在清洁、阴凉、干燥、通风的仓库内。

4、性能FDW7125J FDW7125H 试验项目单位标准值典型值标准值典型值抗拉强度≥ MPa 10.3 14.0 10.3 12.5 断裂伸长率≥ % 150 170 250 300 热老化150℃7天158℃7天150℃7天158℃7天强度/伸长率变化率≤ % -30/-30 +6/-16 -30/-30 -4/-19 热延伸:20N/cm2℃×min 200×15 200×15 200×15 200×15 载荷下伸长率≤ % 100 50 100 60永久变形率≤ % 25 5 25 5 20℃体积电阻率≥ Ω﹒m 1.0×1012 6.5×1012 1.0×1011 1.5×1012介电强度≥KV/mm20 27 20 26氧指数≥ % 30 32 30 35低温脆化温度℃ -40 通过 -40 通过烟密度有焰≤ 100 65 100 62 无焰≤ 200 136 200 144 放出气体酸度(PH值) ≥ 4.3 5.8 4.3 5.8放出气体电导率≤ μs/cm 2.5 1.0 2.5 1.0耐日光老化 h —— 500 通过。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光伏电缆用辐照交联低烟无卤阻燃聚烯烃电缆料
型号:FDW7125J FDW7125H
1、品种和牌号
牌号 名称 用途及电缆规范
FDW7125J 辐照交联低烟无卤阻燃聚烯烃绝缘料 线芯工作温度125℃辐照交联阻燃电线电缆用绝缘料,有低烟无卤阻燃要求的。

太阳能光伏电缆用绝缘。

FDW7125H 辐照交联低烟无卤阻燃聚烯烃护层料 线芯工作温度125℃辐照交联阻燃电线电缆用绝缘料,有低烟无卤阻燃要求的。

太阳能光伏电缆用护层。

2、前言
太阳能光伏电缆耐高温辐照交联低烟无卤阻燃聚烯烃电缆料是以聚烯烃树脂为基料,加入特殊改性剂、无卤阻燃剂、抗氧剂、交联敏化剂、紫外线吸收剂等其他特殊助剂,经特殊工艺加工而制得的粒状料。

5、加工工艺
采用一般挤出机加工,螺杆L/D≥20。

最好使用低压缩比的低烟无卤专用螺杆。

推荐挤出机各区点设定温度如下:
区点 1区 2区 3区 4区 机头 模头
温度℃ 90 110 125 140 145 145
注:如果材料在仓库存储二个月以上,请将材料在60-70℃下干燥后在使用。

6、辐照剂量
耐高温辐照交联低烟无卤阻燃聚烯烃电缆料的辐照剂一般为13兆拉德。

7、储存与运输
包装:25kg一袋,铝塑复合薄膜抽真空内袋,牛皮纸复合袋外包装。

运输与储存:电缆料在运输过程中不应受日晒雨淋,应储存在清洁、阴凉、干燥、通风的仓库内。

4、性 能
FDW7125J FDW7125H 试验项目 单位
标准值 典型值 标准值 典型值 抗拉强度 ≥ MPa 10.3 14.0 10.3 12.5 断裂伸长率 ≥ % 150 170 250 300 热老化 150℃7天158℃7天 150℃7天 158℃7天 强度/伸长率变化率 ≤ % -30/-30 +6/-16 -30/-30 -4/-19 热延伸:20N/cm2℃×min 200×15 200×15 200×15 200×15 载荷下伸长率 ≤ % 100 50 100 60
永久变形率 ≤ % 25 5 25 5 20℃体积电阻率 ≥ Ω﹒m 1.0×1012 6.5×1012 1.0×1011 1.5×1012介电强度 ≥KV/mm20 27 20 26
氧指数 ≥ % 30 32 30 35
低温脆化温度 ℃ -40 通过 -40 通过 烟密度 有焰 ≤ 100 65 100 62 无焰 ≤ 200 136 200 144 放出气体酸度(PH值) ≥ 4.3 5.8 4.3 5.8
放出气体电导率 ≤ μs/cm 2.5 1.0 2.5 1.0
耐日光老化 h — — 500 通过。
