ansys中lsel命令使用解释

对ansys主要命令的解释

对ansys主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。

ansys命令用法大全

ANSYS常用命令对ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANSYS常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

ANSYS中的APDL命令

ANSYS中的APDL命令(一)（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item： Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

ansys后处理常用命令

结合自身经验，谈ANSYS中的APDL命令(一)发表时间：2009-4-7 作者: 倪欣来源: e-works关键字: ansys APDL 命令流在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。

在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。

以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。

（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item：Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg （6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

ANSYS的最常用的命令解释(经典)

b, VALUE Lab 为参数名称 value 为参数值例如：/config，MXEL，10000 的意思是最大单元数为 10000
D
D，all，all，0【displacement，施加位移约束。第一个 All 表示在所有已选择的节点上施加约束，此处还可以是施加约束的节点编号；第二个 all 表示所有 dof 标签，此处还可以是 ux(x 方向位移约束)，uy(y 方向位移约束)，rotx(x 方向转角约束)；0 表示 dof 的值，也就是形成固定端】 D，46，ux，60（为 46 号节点在 x 方向施加位移 60，这里的位移相当于外荷载）； Time，1（指定这个荷载步的结束时间为第 1 秒时刻）； D， 1， ux， 0，， 30， 2，uy， uz， roty （d 为位移约束 displacement，1 表示施加约束的节点起始号，ux 表示 x 方向位移约束，0 表示自由度值，当自由度值为复数时，0 后面的空格处为虚部值， 30 表示施加约束的节点终止号，2 表示节点增量，对 uy、uz、roty 施加的约束值也为 0） D，1，ux，0，，，，uy，uz，roty（表示对 1 号节点 ux、uy、uz、roty 的约束值为 0） DA， AREA,Lab,Value1,Value2 （Defines DOF constraints on areas）在面上定义约束条件。 AREA 为受约束的面号， Lab 与 D 命令相同，但增加了对称（ Lab=SYMM ）与反对称 (Lab=ASYM) ， Value 为约束的值 Menu paths:Main Menu>Solution>Apply>On Arears 例如： da,all,ux,0 表示对已选的所有面施加 x 方向位移为 0 的约束。 MainMenu>Preprocessor>Loads>Define Loads>Apply>Structural>Displacement>On Areas DELTIM， DTIME， DTMIN， DTMAX， Carry （Specifies the time step sizes to be used for this load step，定义时间步长 Main Menu>Solution>Analysis Type>Sol'n Controls>Basic）例如：deltim，200，20，1000 其结果如图：

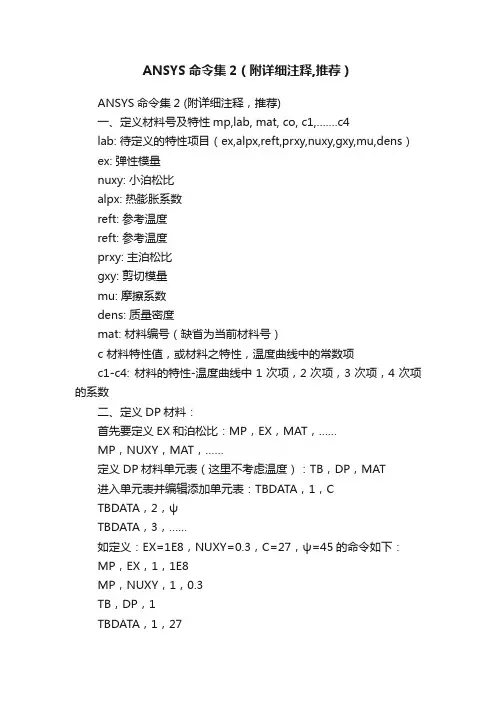

ANSYS命令集2（附详细注释,推荐）

ANSYS命令集2（附详细注释,推荐）ANSYS命令集2 (附详细注释，推荐)一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE四、u /grid, keykey: “0”或“off”无网络“1”或“on”xy网络“2”或“x”只有x线“3”或“y”只有y线u xvar, nn: “0”或“1”将x轴作为时间轴“n”将x轴表示变量“n”“-1”？u /axlab, axis, lab 定义轴线的标志axis: “x”或“y”lab: 标志，可长达30个字符u plvar, nvar, nvar2, ……,nvar10 画出要显示的变量（作为纵坐标）五、Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值六、VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用七、VSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWPType，是选择的方式，有选择（s）,补选（a），不选，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体u rforce, nvar, node, item, comp, name 指定待存储的节点力数据nvar: 变量号node: 节点号item compF x, y.zM x, y,zname: 给此变量一个名称，8个字符u add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称--------------------------------------------------------------------------------NGEN,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SPACE是一个节点复制命令,它是将一组节点在现有坐标系统下复制到其它位置。

ANSYS常用命令大全

ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。

在使用ANSYS进行仿真分析时，熟练掌握ANSYS的常用命令是非常重要的。

下面是ANSYS常用命令的大全：文件操作•/CLEAR：清除内存中所有的ANSYS对象。

•/TITLE：定义模型的名称。

•/SAVE，file.ans：将模型保存到指定的文件中。

•/RESUME，file.ans：恢复保存的模型。

•/EXIT：退出ANSYS。

几何模型操作•PLANEXX，n：建立以全局坐标系为基准的平面。

•N，x，y，z：在坐标值为x，y，z的点处创建一个节点。

•LINE，n1，n2：创建两个节点n1，n2之间的线段。

•AREA，n1，n2，n3，...：创建由n1，n2，n3等节点构成的面。

•LSEL，all：将所有线段选中。

•ASEL，all：将所有面选中。

•VSOL，all：将所有体单元选中。

材料操作•MP，EX，1，100E9：定义弹性模量为100GPa的材料属性。

•MP，NUXY，1，0.3：定义泊松比为0.3的材料属性。

•MP，DENS，1，7800：定义密度为7800kg/m3的材料属性。

•MP，ALPX，1，1E-5：定义线膨胀系数为1E-5/℃的材料属性。

•ET，1，SOLID185：定义实体单元类型为SOLID185。

网格操作•SMESH，ON：启用网格自适应功能。

•SMRTSIZE，1E-6：设置最小网格尺寸为1E-6m。

•LMESH，all：将所有线段用有限元网格划分。

•AMESH，all：将所有面用有限元网格划分。

•VMESH，all：将所有实体用有限元网格划分。

模拟操作•SOLVE，LS：使用线性静力分析方法求解结果。

•SOLVE，NH，SUBSTEP，5：使用非线性静力分析方法，步长为5进行求解结果。

•ANTYPE，0：定义进行静力分析的类型。

•ANTYPE，1：定义进行瞬态分析的类型。

•ANTYPE，2：定义进行谐响应分析的类型。

ansys命令流中文说明

ansys命令流中文说明展开全文KB、KE: 待划分线的定向关键点起始、终止号SECNUM: 截面类型号u SECPLOT,SECID,MESHKEY 画梁截面的几何形状及网格划分SECID:由SECTYPE命令分配的截面编号MESHKEY：0：不显示网格划分1：显示网格划分u /ESHAPE, SCALE 按看似固体化分的形式显示线、面单元SCALE: 0:简单显示线、面单元1：使用实常数显示单元形状u esurf, xnode, tlab, shape 在已存在的选中单元的自由表面覆盖产生单元xnode: 仅为产生surf151 或surf152单元时使用tlab: 仅用来生成接触元或目标元top 产生单元且法线方向与所覆盖的单元相同，仅对梁或壳有效，对实体单元无效Bottom产生单元且法线方向与所覆盖的单元相反，仅对梁或壳有效，对实体单元无效Reverse 将已产生单元反向Shape: 空与所覆盖单元形状相同Tri 产生三角形表面的目标元注意：选中的单元是由所选节点决定的，而不是选单元，如同将压力加在节点上而不是单元上u Nummrg,label,toler, Gtoler,action,switch 合并相同位置的itemlabel: 要合并的项目node: 节点， Elem,单元，kp: 关键点（也合并线，面及点）mat: 材料，type: 单元类型，Real: 实常数cp：耦合项，CE：约束项，CE: 约束方程，All：所有项toler: 公差Gtoler：实体公差Action: sele 仅选择不合并空合并switch: 较低号还是较高号被保留（low, high）注意：可以先选择一部分项目，再执行合并。

如果多次发生合并命令，一定要先合并节点，再合并关键点。

合并节点后，实体荷载不能转化到单元，此时可合并关键点解决问题。

u Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元u Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值u NSLL,type, nkey 选择与所选线相联系的节点u nsla, type, nkey: 选择与选中面相关的节点type：s 选一套新节点r 从已选节点中再选a 附加一部分节点到已选节点u 从已选节点中去除一部分nkey: 0 仅选面内的节点1 选所有和面相联系的节点（如面内线，关键点处的节点）u esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元Type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组（？）Stat: 显示当前选择状态Item： Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号u ALLSEL, LABT, ENTITY 选中所有项目LABT: ALL: 选所有项目及其低级项目BELOW: 选指定项目的直接下属及更低级项目ENTITY: ALL: 所有项目（缺省）VOLU:体高级AREA:面LINE :线KP:关键点ELEM:单元NODE:节点低级u Tshap,shape 定义接触目标面为2D、3D的简单图形Shape: line:直线Arc:顺时针弧Tria:3点三角形Quad:4点四边形………….2.6 根据需要耦合某些节点自由度u cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotznode1-node17: 待耦合的节点号。

ANSYS命令解释(入门级学习必备)

ANSYS命令解释(入门级学习必备)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（ANSYS命令解释(入门级学习必备)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为ANSYS命令解释(入门级学习必备)的全部内容。

ANSYS命令集/EXIT，Slab,Fname,Ext,Dir Slab=ALL 保存所有资料Slab=NOSAVE所有更改资料不保存Slab=MODEL保存实体模型,有限元模型，负载的资料(系统默认）例:/EXIT，ALL ——————-———-—-—-—-—-—-——-----—---——---------—-------——-—-/FILNAM，Fname Fname=工作文件名称,不要扩展名例：/FILNAM,Sanpangzi—-—--—-———-——-——---———--—------—-—-----—---—-———-———————/SAVE，Fname,Ext，Dir 保存目前所有的Datebase资料,即更新Jobname.db——————--—--——--—--—-——-——-—----———-—————-——-——---—--——--/RESUME,Fname,Ext，Dir,NOPAR 回到最后SAVE时的Datebase状态—--——--—-----—-—-—-----———-----——--——-———----—-———-—----/CLEAR 清除所有Datebase资料---------—-———-—--—-—-—-——-—————-—---——-———-——-—--—-————LOCAL，KCN，KCS，XC,YC，ZC，THXY,THYZ，THZX，PAR1，PAR2定义区域坐标系统KCN 区域坐标系统代号，大于10的任何号码KCS=0，1，20=笛卡儿坐标 1=圆柱坐标 2=球面坐标XC,YC，ZC 该区域坐标原点与整体坐标原点的关系THXY，THYZ，THZX 该区域坐标与整体坐标XYZ轴的关系例：LOCAL，11，1，1,1，0———-----———--——-——-—--————--—-—--—--——-———————--——--—-—-CSYS，0，1，2声明当前坐标系统例:CSYS，0—--———----—————-----———---------—————---———-———-—--——--—/UNITS，LABEL 声明系统分析时所用的单位LABEL=SI (米，千克，秒）LABEL=CGS (厘米，克，秒)LABEL=BFT (英尺）LABEL=BIN （英寸)例：LABEL，SI—-—-——--———--—-—-—-—-—------——-—-—-———-—————-—-————-———-/PREP7进入通用前处理器-—----——————--—-—-——---—-——-———————---——--———-———--—————N,NODE,X,Y,Z，THXY，THYZ,THZX 定义节点NODE 节点号码 X，Y，Z 节点在当前坐标系中位置例:N，1，2，3，4--—--——-—-------—————-———————-—-—-—-———-—-————-—-—-——-—-NDELE，NODE1，NODE2，NINC 删除已建立的节点NODE1，NODE2 删除从NODE1到NODE2的节点，如1到100NINC 间隔号码,1为1到100全删，2为1,3,5... (99)例：NDELE，1，100，2-——----—--—-——---—--——-———————-——-—--——-—-———-----—--—-—NPLOT，KNUM 将节点显示在图形窗口中KNUM=0不显示节点号码KNUM=1显示节点号码——-----------—--———---—--———--———--——---——————-——---———-NLIST，NODE1，NODE2，NINC将节点资料列在窗口中例：NLIST--——--——-——————--—--—--——--——---——-—---—-—-—-—--—-——--—-NGEN，ITIME，INC,NODE1，NODE2，NINC，DX，DY，DZ，SPACE 复制节点ITIME 复制次数，包括本身INC复制时节点号码增量NODE1，NODE2,NINC 要复制的节点DX，DY,DZ 复制出的节点的位置改变量例：NGEN,4,5,1,5，1,1，2，3 将节点1到5复制4次,每次复制X，Y，Z方向分别移动1，2，3单位长度——--—--—————-———-——-——-----———-—-—--————-—-——--—---—-—--FILL，ITIME，INC，NODE1，NODE2，NINC，DX,DY,DZ，SPACE 填充节点（默认为均分填充）例：FILL，1，100 在节点1到100之间填充2,3... (99)——-—-—-————--—-————-————-—---——-———-————--——---—-—----——ET,ITYPE，Ename，KOPT1… …KOPT6,INOPR 定义元素ITYPE 元素类型编号Ename 所使用元素名称KOPT1—KOPT6 元素特性编码例：ET,1，LINK1 第1类元素为LINK1单元———-—---—---—-—-——-——————---—--——-—-—-————--—-——--———--—MP，Lab，MAT，C0，C1，C2，C3，C4 定义材料特性材料特性为固定值,其值为C0材料特性随温度变化,由C1-C4控制Lab 材料特性类别MAT 对应ET所定义的元素类型编号ITYPELab=EX，EY，EZ 杨氏系数Lab=DENS 密度Lab=PRXY，PRYZ，PRZX 泊松比Lab=GXY，GYZ，GZX 剪力模数例：MP，EX，1，207E9 第一类元素的杨氏系数为207E9——————--—-————-—-—-—----—----—-——-———-—-——--—--——-————-—R，NSET,R1… …R6 定义元素类型几何特性NSET 属性组别号码（系统默认值1）R1—R6所定义元素类型几何特性值例:R，1，1E—4，2。

ansys中lsel命令使用解释-推荐下载

ansys中lsel命令使用解释LSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP选择线段（建立线选择子集）Type：选择方式，具体如下S－－建立新的选择集（默认）R－－从当前选择集中再选择某些作为新的当前选集A－－选择加入到当前选择集中以扩充当前集U－－从当前集中去除某些后作为新的当前选集ALL－－选择所有的NONEINVE－－反选STAT－－显示当前的选择状态下面这些仅适用于Type＝S，R，A或U时：Item：数据识别标签。

有效的标签选项如下表所示，其中有些需要组元标签。

如果Item＝P，将会激活图形点选功能，同时其他的命令参数将会被忽略（仅对GUI有效）。

此时默认为LINE。

Comp：Item的组元（当需要时）。

有效的组元详见下表所示。

VMIN, VMAX, VINC：定义选择范围VMIN：选择范围的最小值，其值是线的代号，坐标值，属性代号等等。

如果VMIN＝0.0，将会使用±1.0E-6 的误差值；或者当VMIN = VMAX时使用±0.005 * VMIN 的误差。

一个组名（component name）也可以代替VMIN（忽略VMAX和VINC）。

如果Item = MAT, TYPE, REAL, 或者，同时VMIN为正值时，Item的绝对值与选择范围进行比较；当VMIN为负值时，Item的有符号的值与之比较。

关于有符号属性的讨论参见LLIST命令VMAX：选择范围的最大值。

VMAX默认为VMIN。

当VMAX ≠ VMIN时，系统使用±1.0E-8 x (VMAX-VMIN)的误差值。

VINC：间隔。

仅适用于整数范围内（比如线段号）。

其默认值为1，不能是负值。

KSWP：指定是否仅仅选择线段。

0－－仅选择线段1－－选择线段以及与之相关的关键点，节点和单元。

仅当Type＝S时有效。

提示：线段的选择取决于Item和Comp的值。

ANSYS中的APDL命令总结

在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。

以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。

（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item：Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

【免费下载】ansys中lsel命令使用解释

ansys中lsel命令使用解释LSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP选择线段（建立线选择子集）Type：选择方式，具体如下S－－建立新的选择集（默认）R－－从当前选择集中再选择某些作为新的当前选集A－－选择加入到当前选择集中以扩充当前集U－－从当前集中去除某些后作为新的当前选集ALL－－选择所有的NONEINVE－－反选STAT－－显示当前的选择状态下面这些仅适用于Type＝S，R，A或U时：Item：数据识别标签。

有效的标签选项如下表所示，其中有些需要组元标签。

如果Item＝P，将会激活图形点选功能，同时其他的命令参数将会被忽略（仅对GUI有效）。

此时默认为LINE。

Comp：Item的组元（当需要时）。

有效的组元详见下表所示。

VMIN, VMAX, VINC：定义选择范围VMIN：选择范围的最小值，其值是线的代号，坐标值，属性代号等等。

如果VMIN＝0.0，将会使用±1.0E-6 的误差值；或者当VMIN = VMAX时使用±0.005 * VMIN 的误差。

一个组名（component name）也可以代替VMIN（忽略VMAX和VINC）。

如果Item = MAT, TYPE, REAL, 或者，同时VMIN为正值时，Item的绝对值与选择范围进行比较；当VMIN为负值时，Item的有符号的值与之比较。

关于有符号属性的讨论参见LLIST命令VMAX：选择范围的最大值。

VMAX默认为VMIN。

当VMAX ≠ VMIN时，系统使用±1.0E-8 x (VMAX-VMIN)的误差值。

VINC：间隔。

仅适用于整数范围内（比如线段号）。

其默认值为1，不能是负值。

KSWP：指定是否仅仅选择线段。

0－－仅选择线段1－－选择线段以及与之相关的关键点，节点和单元。

仅当Type＝S时有效。

提示：线段的选择取决于Item和Comp的值。

Ansys常用命令功能以及英文全称

常用APDL命令FINISH Finish，结束分析/CLEAR Clear，清空当前数据库以开始新的分析/FILNAME File Name，修改工作文件名/’TITLE Title，创建标题/PREP7 Preprocessor，进入前处理器ET Element Type，定义单元类型KEYOPT Key Options，设置单元关键选项/UNITS Units，设置单位制度MP Material Properties，定义线行材料属性TB Table，定义非线性材料属性，用二维数组表示TBPT Table Point，为TB定义的二维数组输入材料属性值CSYS Coordinate System，设置总体坐标系统LOCAL Local coordinate system，设置局部坐标R Real Constants，定义单元实常数K Key points创建关键点L Lines，由关键点创建线对象A Areas，由关键点创建面对象V V olumes，由关键点创建体对象CIRCLE Circle，创建圆弧线RECTNG Rectangle创建一个矩形面CYL4 Cylinder，创建一个圆面或圆柱体PCIRC Point-circle，以工作平面远点为圆心创建一个圆形区域BLOCK Block，创建一个块体CYLND Cylinder，创建一个圆面或圆柱体VROTAT Volume Rotate，由面绕轴线旋转生成圆柱体VINV V olume Rotate，提对象的Intersect布尔运算AINA Areas Intersect Areas，面对象的Intersect布尔运算V ADD Volumes Add，提对象的Add布尔运算AADD Areas Add，面对象的Add布尔运算VGLUE V olumes Glue，提对象的Glue布尔运算AGLUE Areas Glue，面对象的Glue布尔运算VOVLAP V olumes Overlap，体对象的Overlap布尔运算AOVLAP Areas Overlap，面对象的Overlap布尔运算KPLOT Keypoints Plot，选择关键点LSEL Lines Select，选择线对象ASEL Areas Select，选择面对象VSEL V olumes select，选择体对象KILST Keypoints List，列表显示关键点信息LLIST Lines List，列表显示线信息ALIST Areas List，列表显示面信息VLIST V olumes List，列表显示体信息N Nodes，创建节点E Element，由节点创建单元NPLOT Nodes Select,绘制节点EPLOT Element Plot，绘制节点NSEL Nodes Select，绘制单元ESEL Element Select，选择单元NLIST Nodes List，列表显示节点信息ELIST Element List，列表显示单元信息/PUNM Plot Number，打开编号显示功能NUMCMP Number Compress，压缩对象的编号AATT Area Attribute，为面对象分配单元属性V ATT Volume Attributes，为体对象分配单元属性TYPE Type，默认方式分配单元实常数REAL Real Constants，默认方式分配材料属性MAT Material，默认方式分配材料属性ESYS Element Coordinate System，默认方式分配单元坐标ESIZE Element Size，设置单元尺寸LESIZE Line Size，设置线分割属性SMRTSIZE Smart Size，设置智能网格划分水平MSHKEY Meshing Key ，设置网格划分方式，自由还是映射划分MSHAPE Meshing Shape，设置映射划分时的单元形状AMESH Areas Mesh 划分面对象VMESH V olumes Mesh 划分体对象SA VE Save，保存数据库FINISH Finish，退出前处理器/SOLU Solution，进入求解器ANTYPE Analysis Type，设置求解类型D 为节点施加DOF约束DL 为线施加DOF约束DA 为面施加DOF约束DK 为关键点施加DOF约束F 在节点上施加集中力载荷FK 在关键点上施加集中力载荷FL 在线上施加集中力载荷BF 在节点上施加体载荷BFK 在关键点上施加体载荷BFL 在线上施加体载荷BFA 在面上施加体载荷BFV 在体上施加体载荷BFE 在单元上施加提载荷TIME Time，设置一个载荷步的总时间DELTIM Define LoadStep Time，设置时间步长KBC 设置加载方式为阶跃还是斜坡NSUBST Number of Subsets，设置子步数OUTERS Output Results，设置输出属性SOLVE Solve，求解有限元分析FINISH Finish 退出求解器/POST1 PostProcessor，进入通用后处理器SET Set，读取载荷步或者子载荷步PLDISP Plot Displaced Structure，绘制结果变形图PLF2D Plot Flux Lines，绘制磁力线PLNSOL Plot Nodal Solution绘制显示节点解的结果PRNSOL Print Nodal Solution列表显示节点解的结果ETABLE Element Table，创建单元表PLETAB Plot Element Table，绘制单元表中的结果PATH Path，定义路径PPATH 确定路径的起点和终点PDEF Path Define，将结果数据映射到路径PLPATH Plot Path，绘制路径图NSORT Nodes Sort，为节点排序FINISH 退出/POST1/POST26 进入时间历程后处理器NSOL Nodal Solution，将节点解的结果赋给变量PLTIME Plotting Time，指定时间变量曲线的时间范围PLV AR Plot Variable，绘制时间-变量曲线图。

Ansys常用命令功能以及英文全称

常用APDL命令FINISH Finish，结束分析/CLEAR Clear，清空当前数据库以开始新的分析/FILNAME File Name，修改工作文件名/’TITLE Title，创建标题/PREP7 Preprocessor，进入前处理器ET Element Type，定义单元类型KEYOPT Key Options，设置单元关键选项/UNITS Units，设置单位制度MP Material Properties，定义线行材料属性TB Table，定义非线性材料属性，用二维数组表示TBPT Table Point，为TB定义的二维数组输入材料属性值CSYS Coordinate System，设置总体坐标系统LOCAL Local coordinate system，设置局部坐标R Real Constants，定义单元实常数K Key points创建关键点L Lines，由关键点创建线对象A Areas，由关键点创建面对象V V olumes，由关键点创建体对象CIRCLE Circle，创建圆弧线RECTNG Rectangle创建一个矩形面CYL4 Cylinder，创建一个圆面或圆柱体PCIRC Point-circle，以工作平面远点为圆心创建一个圆形区域BLOCK Block，创建一个块体CYLND Cylinder，创建一个圆面或圆柱体VROTAT Volume Rotate，由面绕轴线旋转生成圆柱体VINV V olume Rotate，提对象的Intersect布尔运算AINA Areas Intersect Areas，面对象的Intersect布尔运算V ADD Volumes Add，提对象的Add布尔运算AADD Areas Add，面对象的Add布尔运算VGLUE V olumes Glue，提对象的Glue布尔运算AGLUE Areas Glue，面对象的Glue布尔运算VOVLAP V olumes Overlap，体对象的Overlap布尔运算AOVLAP Areas Overlap，面对象的Overlap布尔运算KPLOT Keypoints Plot，选择关键点LSEL Lines Select，选择线对象ASEL Areas Select，选择面对象VSEL V olumes select，选择体对象KILST Keypoints List，列表显示关键点信息LLIST Lines List，列表显示线信息ALIST Areas List，列表显示面信息VLIST V olumes List，列表显示体信息N Nodes，创建节点E Element，由节点创建单元NPLOT Nodes Select,绘制节点EPLOT Element Plot，绘制节点NSEL Nodes Select，绘制单元ESEL Element Select，选择单元NLIST Nodes List，列表显示节点信息ELIST Element List，列表显示单元信息/PUNM Plot Number，打开编号显示功能NUMCMP Number Compress，压缩对象的编号AATT Area Attribute，为面对象分配单元属性V ATT Volume Attributes，为体对象分配单元属性TYPE Type，默认方式分配单元实常数REAL Real Constants，默认方式分配材料属性MAT Material，默认方式分配材料属性ESYS Element Coordinate System，默认方式分配单元坐标ESIZE Element Size，设置单元尺寸LESIZE Line Size，设置线分割属性SMRTSIZE Smart Size，设置智能网格划分水平MSHKEY Meshing Key ，设置网格划分方式，自由还是映射划分MSHAPE Meshing Shape，设置映射划分时的单元形状AMESH Areas Mesh 划分面对象VMESH V olumes Mesh 划分体对象SA VE Save，保存数据库FINISH Finish，退出前处理器/SOLU Solution，进入求解器ANTYPE Analysis Type，设置求解类型D 为节点施加DOF约束DL 为线施加DOF约束DA 为面施加DOF约束DK 为关键点施加DOF约束F 在节点上施加集中力载荷FK 在关键点上施加集中力载荷FL 在线上施加集中力载荷BF 在节点上施加体载荷BFK 在关键点上施加体载荷BFL 在线上施加体载荷BFA 在面上施加体载荷BFV 在体上施加体载荷BFE 在单元上施加提载荷TIME Time，设置一个载荷步的总时间DELTIM Define LoadStep Time，设置时间步长KBC 设置加载方式为阶跃还是斜坡NSUBST Number of Subsets，设置子步数OUTERS Output Results，设置输出属性SOLVE Solve，求解有限元分析FINISH Finish 退出求解器/POST1 PostProcessor，进入通用后处理器SET Set，读取载荷步或者子载荷步PLDISP Plot Displaced Structure，绘制结果变形图PLF2D Plot Flux Lines，绘制磁力线PLNSOL Plot Nodal Solution绘制显示节点解的结果PRNSOL Print Nodal Solution列表显示节点解的结果ETABLE Element Table，创建单元表PLETAB Plot Element Table，绘制单元表中的结果PATH Path，定义路径PPATH 确定路径的起点和终点PDEF Path Define，将结果数据映射到路径PLPATH Plot Path，绘制路径图NSORT Nodes Sort，为节点排序FINISH 退出/POST1/POST26 进入时间历程后处理器NSOL Nodal Solution，将节点解的结果赋给变量PLTIME Plotting Time，指定时间变量曲线的时间范围PLV AR Plot Variable，绘制时间-变量曲线图。

ansys命令流 esel的用法

ansys命令流 esel的用法ESEL是ANSYS中的一个命令流（Command Flow），用于选择特定实体。

它的语法如下：ESEL,TYPE,type_name,OPER,operation_name其中：- TYPE表示实体的类型，可以是NODE（节点）、ELEM （单元）、KP（关键点）等。

- type_name是要选择的实体的名称或编号。

名称可以是节点或单元的标签，编号是其在实体列表中的位置。

- OPER表示选择操作的类型，可以是LOC（通过LOCATION 选择）、NUM（通过编号选择）等。

- operation_name是选择操作的具体名称或参数。

以下是几个常用的ESEL命令流示例：1. 选择单元：ESEL,TYPE,ELEM,REAL,属性名,操作符,阈值例如：ESEL,TYPE,ELEM,REAL,VONM,GT,50表示选择属性“VONM”值大于50的单元。

2. 选择节点：ESEL,TYPE,NODE,LOC,X,操作符,值例如：ESEL,TYPE,NODE,LOC,X,GT,0表示选择X坐标大于0的节点。

3. 选择关键点：ESEL,TYPE,KP,NUM,ID例如：ESEL,TYPE,KP,NUM,1表示选择关键点列表中的第一个关键点。

4. 选择实体列表中的一部分：ESEL,TYPE,ENTITY_LIST,OPR,operation_name,start_num,end_ num,inc_num例如：ESEL,TYPE,ENTITY_LIST,OPR,RANGE,5,10,1表示选择实体列表中第5到第10个实体，包括每个实体。

以上只是ESEL命令流的一些常见用法，实际使用时可以根据具体的需求和ANSYS版本来选择合适的操作。

对于更详细的命令流用法可以参考ANSYS的官方文档或者执行“help esel”命令获取帮助信息。

ANSYS命令中英文解释

ANSYS命令中英文解释2007-03-21源自:IT粉丝网网友评论0 条进入视频教程分享一下！BEGINNER'S GUIDE TO ANSYS COMMANDSThe symbol '*' corresponds to the following:* --> k, l, a, v, e, n, cm, et, mp, r where ==>k --> Keypointsl --> Linesa --> Areav --> Volumese --> Elementsn --> Nodescm --> componentet --> element typemp --> material propertyr --> real constant$ --> d, f, sf, bf, ic, where ==>d --> DOF constraint (ux... in Structural, Temp in thermal,f --> Force Load ( Heat in thermal)sf --> Surface load on nodesbf --> Body Force on NodesMore Commands can be generated by sensible combinations of " $* " family of commands. See the following list of $* possible options$* --> dk --> DOF constraints on KP (Vx,Vy,Pres... in CFD)dl --> DOF constraints on Linesda --> DOF constraints on Areasfk --> Force on Keypointssfl --> Surface load on Linessfa --> Surface load on Areassfe --> Surface load on element facesbfk --> Body Force on Keypointsbfl --> Body Force on Linesbfa --> Body Force on Areabfv --> Body Force on Volumesbfe --> Body Force on Elementsic --> Initial Conditions ",p" --> If ",p" was issued at the end of the Command(in Input Window) the GUI based picking menu will be activated. Useful for listing, plotting, meshing, deleting, etc..**********************************************************1. Listing of picked Entities:COMMAND SYNTAX: *LIS,p & $*LIS,pA few Combinations of this command are:klis,p --> List KPllis,p --> Lists Linesalis,p --> Lists Areasvlis,p --> Lists Volumeselis,p --> Lists Elementsnlis,p --> Lists Nodescmlis,p --> Lists componentscslis,p --> Lists user created local co-ordinate systemsdlis,p --> Lists DOF constraints specfied on nodesdalis,p --> Lists DOF constraints applied on Areasflis,p --> Lists force on Nodessfllis,p --> Lists Surface Load on linesbfalis,p --> Lists body force load applied on Areasiclis,p --> Lists Initial condition on NodesIf ",p" was not issued, all entites currently selected will be listed.For certain commands ",p" cannot be issued. See the below mentioned commandsetlis --> Lists the different element types definedmplis --> Lists whatever Material propertiesrlis --> Lists whatever real constantscslis --> Lists all co-ordinate systemscmlis --> Lists all components*********************************************************2. Plotting of Entities: COMMAND SYNTAX: *plo KPLO / LPLO / APLO / VPLO / EPLO / NPLO / CMPLO /**********************************************************3. deleting of Entities:COMMAND SYNTAX: *DEL,p & $*DEL,pKDEL,p / LDEL,p / ADEL,p / VDEL,p / EDEL,p / NDEL,p / CMDEL,p / DDEL,p /DKDEL,p / DADEL,p / FDEL,p / SFDEL,p / SFEDEL,p / SFADEL,p / SFLDEL,p /BFADEL,p / ......The syntax for this command is very similar to LISTING command.**********************************************************4. distance between two entities:COMMAND SYNTAX: *DIS,pndis,p --> Distance between two nodeskdis,p --> Distance between two KPs**********************************************************5. Meshing of geometries:COMMAND SYNTAX: *MES,pKMES,p / LMES,p / AMES,p / VMES,p**********************************************************6. Size settings for Lines and Areas before meshing :COMMAND SYNTAX : *size,,p Lesiz,p / Aesize,p*********************************************************7. Clearing Meshes of already meshed geometries:COMMAND SYNTAX: *CLE,p KCLE,p / LCLE,p / ACLE,p / VCLE,p**********************************************************8. BOOLEAN Operations: IntersectCOMMAND SYNTAX : *IN* AINA,p / VINV,p / LINL,p / AINV,p / LINV,p / LINA,p**********************************************************9. BOOLEAN Operations: GLUECOMMAND SYNTAX : *GLUE VGLUE,p / AGLUE,p / LGLUE,p**********************************************************10. Boolean Operations: SUBTRACT/DIVIDE:COMMAND SYNTAX: *sb*,p See the following examples to understand how this works: asba,p --> Subtract Area from Areaasbl,p --> Divide Area by linevsba,p --> Divide volume by Arealsbw,p --> Divide line by Workplanevsbw,p --> Divide volume by Workplaneasbw,p --> Divide area by Workplanevsbv,p --> subtract Volume by another volumeMore combinations exist. The user needs to explore them for themselves --> forms a part of learning**********************************************************11. Boolean Operations: Overlap:COMMAND SYNTAX: *OVLAP,p AOVLAP,p / VOVLAP,p**********************************************************12. Concatenation of Lines / Areas --> for map meshingCOMMAND SYNTAX : *ccat,pLCCAT,p --> Concatenation of Lines for Map meshing AreaACCAT,p --> Concatenation of Areas for Map meshing Volume*********************************************************13. Dragging operationCOMMAND SYNTAX : *drag,pvdrag,p --> Drag areas along a line to create a new volumeadrag,p --> Drag line along a line to create a new arealdrag,p --> Drag KP along a line to create a new line**********************************************************14. Copy Geomtric entitiesCOMMAND SYNTAX : *GEN,,pKGEN,,p / LGEN,,p / AGEN,,p / VGEN,,pPlease note that *GEN commands are also used for MOVE operations. The difference lies in the value specified in the 10th field of these *GEN commands. By default it is 0 --> which does the COPY operation. If specfied as 1 --> it does the MOVE operation**********************************************************15. Bottom -to- Top modeling commands:COMMAND SYNTAX : *,p & **,pk,p ---> Allows user to pick KP in the Workplanel,p ---> Create lines from existing KPak,p ---> Create area from KPal,p ---> Create area from linesv,p ---> Create Volume from KPva,p ---> Create Volume from Arease,p ---> Create Elem from existing nodesen,p ---> Create Elem from nodes**********************************************************16. To apply common Boundary Conditions such as DOF constraint, Forces, Surface Loads, Bodyforce Loads and Initial conditions* --> is meant for the KLAVE entities only (KLAVEN stands for KP, Lines, Area, Volumes & ELem ) 16a. DOF constraint :COMMAND SYNTAX : $*,p ( Please Note: NOT all * are valid)See the valid combinations below:D,p --> To apply DOF on nodesDK,p --> To apply DOF on KeypointsDL,p --> Apply DOF on LinesDA,p --> Apply DOF on Areas ( symmetry or Anti-symmetry will be prompted)****************16b. FORCE Loading:COMMAND SYNTAX : $*,pSee the valid combinations below:f,p --> Forces on nodesfk,p --> Force on Keypoints(fa,p or FV,p or FL,p ----> Since force cannot be applied on Lines or Area & volumes... this command does not exist.)****************16c. Surface Loads:COMMAND SYNTAX : $*,pSee the valid combinations below:sf,p --> Surface Load on a set of Nodessfl,p --> Surface Load on Linessfa,p --> Surface Load on Areasfe,p --> Surface Load on Element(SFk,p and SFV,p do not exist since pressure cannot be applied on a single Kp and neither can it be applied on a volume)****************16d. BodyForce Load: COMMAND SYNTAX : bf*,pSee the valid combinations below:bf,p --> Bodyforce Load on a set of Nodesbfk,p --> Bodyforce Load on KPbfl,p --> Bodyforce Load on Linesbfa,p --> Bodyforce Load on Areasbfv,p --> Bodyforce Load on Volumesbfe,p --> Bodyforce Load on Element****************16e. Initial conditions:ic,p --> Initial Conditions on Nodes(P.S: Initial Conditions can be applied only to nodes. )***********************************************************17. To refine a mesh :COMMAND SYNTAX : *ref,pkREF,p / kREF,p / aREF,p / eREF,p / nREF,p***********************************************************18. To TRANsfer loads from the Solid model to the FE model:COMMAND SYNTAX : $TRANdtran / ftran / sftran / bftran & SBCTRAN(SBCTRAN --> Transfers all solid model loads to FE model)***********************************************************19. Writing / Reading information to a file (ASCII)COMMAND SYNTAX : *read, & *write,NWRITE / MPWRITE / ETWRITE / RWRITE / EWRITE / CDWRITENREAD / MPREAD / ETREAD / RREAD / EREAD / CDREAD / LDREAD(Some of these commands ETWRITE/ETREAD , RWRITE/RREAD are undocumented. But they do work) The Commands CDWRITE and CDREAD are used to write/read all FE model related info (w or w/o geometry to ASCII files) Its recommended the user read the online help on these two commands before using themThe LDREAD commands are used to read loads (LD) from other analysis types. For example: Temp from Thermal results file (*.rth) are applied onto Structural elements.好，我来补充一下楼上师兄的命令。

ANSYS中SELECT选项的应用

关于ANSYS中选择（SELECT）的应用一．应用前说明1.关键点（KEYPONT）和节点（NODE)的区别在于关键点（KEYPONT）是我们建模的时候建立的点，而节点（NODE)是在建模时划分网格时产生的点。

这里通过几种常用的节点选择方式来阐述。

二．图文说明节点（NODE)的选择首先打开SELECT按钮会看到对话框，接着选择ENTITES,会看到选择对话框，在第一个下拉菜单中选择NODES,在第二个下拉菜单中可以看到共有几个选项，下面具体说明每个选项的应用。

1.BY NUM/PICK(以节点编号/挑选），选择此项后会有4个选择方式。

A.FROM FULL(全局的)此项可以直接选择想要的节点，点击OK按钮后直接选择8号节点，那么8号节点就被选择在窗口显示了。

B.RESELECT(重新选择)此项意义不大C.ALSO SELECT(再次选择)此项的意义在于在第一项选择中漏选时可以再次选择想要的点。

如图我们在选择了8号节点的基础上还想选择需要的点，那么点击OK按钮后进行选择，同样的所需选择的节点在窗口中显示。

D.UNSELECT（不选择）此项的意义在于如果在选择过程中选了我们不想要的节点，那么可以通过此项隐藏掉我们不想在窗口显示的点。

如图我们在选择的8号和10号节点的基础上隐藏掉10号节点。

2.ATTACHED TO(依附于)，选择此项后会有8个选择方式，这里只介绍几种常用的方式（注：这8个选择方式后面会后上面已经阐述的4中方式，这里不在说明）A.ELEMENTS(依附于单元)，此项的意义在于可以选择中所选单元上的节点。

如图首先我们选择节点所依附的单元，再进行此项选择。

B.KEYPONT(依附于关键点)，此项的意义在于可以选择中所选关键点上的节点。

如图首先我们选择节点所依附的关键点，在进行此项操作，则依附在关键点10的节点23就被选中了。

剩余几项操作与上述相似，这里不再说明3.BY LOCATION(通过位置选择)，此项的意义在于可以选择在一定长度范围内的节点，对话框中可以选择是X轴Y轴还是Z轴的长度范围，我们需要输入最小距离（可以为0）和最大距离，这里我们选择100到600距离范围里的节点。

ansys中lsel命令使用解释

ansys中lsel命令使用解释LSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP选择线段（建立线选择子集）Type：选择方式，具体如下S－－建立新的选择集（默认）R－－从当前选择集中再选择某些作为新的当前选集A－－选择加入到当前选择集中以扩充当前集U－－从当前集中去除某些后作为新的当前选集ALL－－选择所有的NONEINVE－－反选STAT－－显示当前的选择状态下面这些仅适用于Type＝S，R，A或U时：Item：数据识别标签。

有效的标签选项如下表所示，其中有些需要组元标签。

如果Item＝P，将会激活图形点选功能，同时其他的命令参数将会被忽略（仅对GUI有效）。

此时默认为LINE。

Comp：Item的组元（当需要时）。

有效的组元详见下表所示。

VMIN, VMAX, VINC：定义选择范围VMIN：选择范围的最小值，其值是线的代号，坐标值，属性代号等等。

如果VMIN＝0.0，将会使用±1.0E-6 的误差值；或者当VMIN = VMAX时使用±0.005 * VMIN 的误差。

一个组名（component name）也可以代替VMIN（忽略VMAX和VINC）。

如果Item = MAT, TYPE, REAL, 或者，同时VMIN为正值时，Item的绝对值与选择范围进行比较；当VMIN为负值时，Item的有符号的值与之比较。

关于有符号属性的讨论参见LLIST命令VMAX：选择范围的最大值。

VMAX默认为VMIN。

当VMAX ≠ VMIN时，系统使用±1.0E-8 x (VMAX-VMIN)的误差值。

VINC：间隔。

仅适用于整数范围内（比如线段号）。

其默认值为1，不能是负值。

KSWP：指定是否仅仅选择线段。

0－－仅选择线段1－－选择线段以及与之相关的关键点，节点和单元。

仅当Type＝S时有效。

提示：线段的选择取决于Item和Comp的值。
