机械制图应用实例
合集下载
机械制图常用符号的画法与用法
螺钉连接
螺钉连接通常用于连接较薄且不经常拆卸的零件。
轴承与齿轮符号
轴承符号
轴承符号用于表示滚动轴承的结构和尺寸，包括类型、代号 和尺寸。
齿轮符号
齿轮符号用于表示齿轮的结构和参数，包括模数、齿数、压 力角、螺旋角等。
弹簧与轴承符号
弹簧符号
弹簧符号用于表示各种弹簧的结构和尺 寸，包括圆柱形弹簧、碟形弹簧、扭杆 弹簧等。
05
机械制图综合实例
轴类零件画法实例
视图选择
轴类零件通常采用主视图、俯视 图和左视图等多个视图进行表达 。
粗糙度标注
轴类零件的表面粗糙度对零件的 精度和耐磨性有重要影响，需进 行标注。
01
轴类零件概述
轴类零件是机械制图中常见的零 部件，主要起到支撑和传递动力 的作用。
02
03
04
尺寸标注
轴类零件的尺寸标注包括直径、 长度、键槽等尺寸。
零件剖面画法
零件剖面概念
零件剖面是指用一个假想的平面将零件剖开，然后画出剖面的图形。这种画法可以清晰地表达零件的 内部结构和形状。
零件剖面分类
零件剖面可以分为全剖面和半剖面两种。全剖面是指用一个假想的平面将零件完全剖开，从而展示零 件的内部结构和形状；半剖面则是指用一个假想的平面将零件剖开一半，从而展示零件的外部形状和 部分内部结构。
曲线符号
绘制曲线时，可以使用圆弧、抛 物线、椭圆等曲线符号来表示。 曲线符号通常用于表示零件的轮 廓线或截面形状。
圆弧与圆弧连接符号
圆弧符号
绘制圆弧时，需要指定圆心和半径。 圆弧符号可以用作轮廓线、凸轮、车 轮等形状的绘制。
圆弧连接符号
在机械制图中，两个圆弧之间通常需 要用圆弧连接起来。圆弧连接符号包 括直接连接和相切连接两种类型。
机械制图_实例1_绘制与识读正三棱锥的三面投影(平面的投影)
点C不在 直线AB上
1.1.7 知识拓展
1）属于直线的点的投影
例：判断点K是否在线段AB上。
a
a
k● b
●k b
因k不在a b上，
a
故点K不在AB上。
k●
b
还可应用定比定理来解答此题
1.1.7 知识拓展
1）取属于平面的直线和点 取属于平面的直线
判断直线在平面内的依据
定理一: 若一直线过平面上的两点，则此直线必在该平 面内.
例 已知ABC 给定一平面，（1）判断点K是否属于该平
面。（2）已知平b面 上一点E的正面投影e’作出水平投影。
1
e
d k
c
a
X
O
c
a
1
d
k
e K不属于该平
b
面
1.1.7 知识拓展
1）取属于平面的直线和点 取属于平面的点
1.1.7 知识拓展
1）取属于平面的直线和点 取属于平面的点
作业
1、机械制图习题集P10，P11，P12，P13
b
b
c
c
a
A
W a α
a
c
B
Q
c
C
a
类似性
类似性
H
b
投影特性：1、 正面投影abc 积聚为一条直线 2 、 水平投影abc、侧面投影abc是 ABC的类似形 3 、 abc与OX、 OZ的夹角反映α、 角的真实大小
1.1.5 平面的投影
2）平面的投影
V
SB
SbW
侧垂面— 垂直于侧面投影面的平面
b
1）平面的表示方法
迹线表示法
Z
PZ
Z
机械制图简明教程(12 1)产品设计制图实例 工程

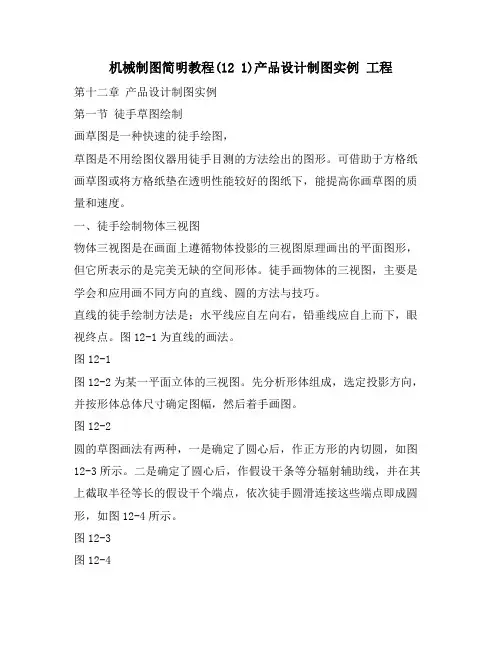

机械制图简明教程(12 1)产品设计制图实例工程第十二章产品设计制图实例第一节徒手草图绘制画草图是一种快速的徒手绘图，草图是不用绘图仪器用徒手目测的方法绘出的图形。
可借助于方格纸画草图或将方格纸垫在透明性能较好的图纸下，能提高你画草图的质量和速度。
一、徒手绘制物体三视图物体三视图是在画面上遵循物体投影的三视图原理画出的平面图形，但它所表示的是完美无缺的空间形体。
徒手画物体的三视图，主要是学会和应用画不同方向的直线、圆的方法与技巧。
直线的徒手绘制方法是；水平线应自左向右，铅垂线应自上而下，眼视终点。
图12-1为直线的画法。
图12-1图12-2为某一平面立体的三视图。
先分析形体组成，选定投影方向，并按形体总体尺寸确定图幅，然后着手画图。
图12-2圆的草图画法有两种，一是确定了圆心后，作正方形的内切圆，如图12-3所示。
二是确定了圆心后，作假设干条等分辐射辅助线，并在其上截取半径等长的假设干个端点，依次徒手圆滑连接这些端点即成圆形，如图12-4所示。
图12-3图12-4为提高图形质量，画圆时走笔要稳、緩，最好一次画深成形，尽量不要屡次描画。
图12-5所示为画出带有圆柱面的物体三视图的方法步骤。
图12-5椭圆的草图也可用四点或八点，但一定要注意对称性，如图12-6所示。
图12-6在实际中常需对已有的机器零件进行测绘。
零件测绘就是依据实际的零件测绘和绘制零件图的过程，一般情况下都要先徒手画草图，再逐渐修改完善，最终绘制零件图。
图12-7所示的零件，绘制零件草图的方法如下：1．分析，选择表达方案。
2．把零件的内、外结构及各局部的相对位置用一组视图完整、清楚地表达出来（图12-7a）.3. 确定尺寸基准，画出各尺寸界线和尺寸线（图12-7b）。
4．测量各尺寸，逐一填写在相应的尺寸线上。
图12-7二、徒手绘制物体轴测图1.轴测草图的用途在产品设计过程中，可先用轴测草图将结构设计的概貌初步表达出来，以供设计人员评价、筛第十二章产品设计制图实例第一节徒手草图绘制画草图是一种快速的徒手绘图。
机械制图的几种直纹曲面
直纹曲面具有丰富的几何特性和优美的造型，能够实现各种 不同的设计需求。通过合理地选择和设计直纹曲面，可以提 高零件的强度、刚度和稳定性，同时也可以提高产品的外观 品质和使用性能。
直纹曲面未来的发展趋势
随着计算机技术的发展，直纹曲面技术的应用范围将越来 越广泛。未来，直纹曲面技术将与计算机辅助设计、计算 机辅助制造等软件进行更深入的集成，实现更加高效、精 确的设计和制造。
详细描述
圆柱面是一种常见的直纹曲面，其特点是具有旋转对称性。在机械制图中，圆 柱面广泛应用于各种机械零件的绘制，如轴、轮毂、凸轮等。圆柱面的绘制关 键是确定圆柱面的半径和高度。
圆锥面
总结词
圆锥面是由一条直母线沿着两条固定的曲线（即导线和副导线）移动形成的曲面 。
详细描述
圆锥面也是一种常见的直纹曲面，其特点是具有轴对称性。在机械制图中，圆锥 面常用于表示钻头、车刀等机械零件的形状。绘制圆锥面时，需要确定圆锥面的 顶点和底面半径。
抛物面
总结词
抛物面是由一条直母线沿着一条曲线 （即导线）移动，同时母线本身还绕 着另一条直线（即副导线）旋转形成 的曲面。
详细描述
抛物面在机械制图中也有广泛应用， 如用于表示反射镜、天线等零件的形 状。抛物面的绘制需要确定导线的形 状和位置，以及母线旋转的轴线。
双曲面
总结词
双曲面是由两条交叉的固定曲线（即导线和副导线）形成的 曲面。
通过直纹曲面，可以精确地描 述建筑结构的几何特征，为结 构分析和优化提供基础数据。
在分析过程中，需要考虑建筑 结构的材料属性、受力情况和 稳定性等因素，选择合适的直 纹曲面进行分析。
航空航天领域的应用
直纹曲面在航空航天领域中应用 广泛，如飞机机翼、火箭发动机
直纹曲面未来的发展趋势
随着计算机技术的发展，直纹曲面技术的应用范围将越来 越广泛。未来，直纹曲面技术将与计算机辅助设计、计算 机辅助制造等软件进行更深入的集成，实现更加高效、精 确的设计和制造。
详细描述
圆柱面是一种常见的直纹曲面，其特点是具有旋转对称性。在机械制图中，圆 柱面广泛应用于各种机械零件的绘制，如轴、轮毂、凸轮等。圆柱面的绘制关 键是确定圆柱面的半径和高度。
圆锥面
总结词
圆锥面是由一条直母线沿着两条固定的曲线（即导线和副导线）移动形成的曲面 。
详细描述
圆锥面也是一种常见的直纹曲面，其特点是具有轴对称性。在机械制图中，圆锥 面常用于表示钻头、车刀等机械零件的形状。绘制圆锥面时，需要确定圆锥面的 顶点和底面半径。
抛物面
总结词
抛物面是由一条直母线沿着一条曲线 （即导线）移动，同时母线本身还绕 着另一条直线（即副导线）旋转形成 的曲面。
详细描述
抛物面在机械制图中也有广泛应用， 如用于表示反射镜、天线等零件的形 状。抛物面的绘制需要确定导线的形 状和位置，以及母线旋转的轴线。
双曲面
总结词
双曲面是由两条交叉的固定曲线（即导线和副导线）形成的 曲面。
通过直纹曲面，可以精确地描 述建筑结构的几何特征，为结 构分析和优化提供基础数据。
在分析过程中，需要考虑建筑 结构的材料属性、受力情况和 稳定性等因素，选择合适的直 纹曲面进行分析。
航空航天领域的应用
直纹曲面在航空航天领域中应用 广泛，如飞机机翼、火箭发动机
机械制图,旋转法的,实例应用
二、化工设备装配图的表达特点
化工设备图的视图配置灵活，其俯（左）视 图可以配置在图面上任何适当的位置，但必须注 明“俯（左）视图”的字样。
当设备结构复杂，所需视图较多时，允许将 部分视图画在数张图纸上，但主视图及该设备的 明细栏、管口表、技术特性表、技术要求等内容， 均应安排在第一张图样上。
当化工设备结构比较简单，且多为标准件时， 允许将零件图与装配图画在同一张图样上。如果 设备图已经表达清楚，也可以不画零件图。
二、必要的尺寸
化工设备图上的尺寸，是制造、装配、安装和 检验设备的重要依据。标注尺寸应完整、清晰、 合理，以满足化工设备制造、检验和安装的要求。
1、尺寸种类
化工设备图主要用来表达设备的工作原理、 各零部件间的装配关系。因此，化工设备图主要 包括以下几类尺寸：
（1）特性尺寸 （2）装配尺寸 （3）安装尺寸 （4）外形（总体）尺寸 （5）其他尺寸
（3）反应器 主要用来使物料在其中间进行化学反应，生 成新的物质，或者使物料进行搅拌、沉降等单元操作。
（4）塔器 用于吸收、洗涤、精馏、萃取等化工单元操 作。塔器多为立式设备，其断面一般为圆形。塔器的高度和直 径之比，一般相差较大。
2、化工设备的结构特点
各种化工设备由于化工工艺要求不同，其结构形式、 形状大小和安装方式各有差异。从上述四类典型设备的分 析中，可以归纳出结构上的一些共同点。
（5）其他尺寸 一般包括标准零部件的规格尺寸（如图中人孔
的规格尺寸φ480×6），经设计计算确定的重要尺寸 （如筒体壁厚6），焊缝结构形式尺寸以及不另行绘 图的零件的有关尺寸。
2、尺寸基准
（1）尺寸基准选择 要使标注的尺寸满足制造、检验、安装的需要，
必须合理选择尺寸基准。化工设备图中常用的尺 寸基准有下列几种：
机械制图(局部和斜视图)通用课件
03
在绘制过程中，需要遵循相关标准和规范，确保图 纸的准确性和规范性。
实际应用中的问题与解决方案
在实际应用中，局部视图和斜视图的绘制可能会遇到一些问题，如视图表 达不清晰、标注不准确等。
针对这些问题，可以采取相应的解决方案，如优化视图布局、规范标注方 法等。
通过不断实践和总结经验，可以提高局部视图和斜视图的绘制水平，更好 地服务于机械设计和制造。
02 在绘制过程中，学会了如何根据实际情况选择合 适的视图，使表达更加清晰、准确。
03 掌握了局部和斜视图的绘制技巧，提高了绘图技 能。
下一步学习计划
01
学习其他类型的视图表达方法，如剖视图、断面图等
。
02 练习绘制复杂的机械零件图，提高实际应用能力。
03
学习机械制图的标准和规范，了解行业内的制图要求
斜视图的投影面
斜视图通常向不平行于基 本投影面的平面投影。
适用范围与绘制方法
适用范围
斜视图主要用于表达机件 上倾斜结构，特别是当这 些结构在主、俯、左三个 视图中不反映实形时。
绘制方法
在斜视图中，应将机件上 倾斜部分向选定的投影面 投影，其余部分不应画在 斜视图中。
投影方向
在斜视图中，投影方向应 使倾斜部分反映实形，并 使长对正、高平齐、宽相 等。
注意事项与常见错误
注意事项
在斜视图中，应特别注意投影方向的选择，以使倾斜部分反映实形。
常见错误
常见的错误包括投影方向选择不当，导致倾斜部分不能反映实形；或者将非倾 斜部分画入斜视图中，影响读图。
03 综合应用实例
CHA图中常用的表达方 式，通过将复杂零件的某些部分进行放大或倾 斜，可以更清晰地展示其结构和形状。
常见错误
在绘制过程中，需要遵循相关标准和规范，确保图 纸的准确性和规范性。
实际应用中的问题与解决方案
在实际应用中，局部视图和斜视图的绘制可能会遇到一些问题，如视图表 达不清晰、标注不准确等。
针对这些问题，可以采取相应的解决方案，如优化视图布局、规范标注方 法等。
通过不断实践和总结经验，可以提高局部视图和斜视图的绘制水平，更好 地服务于机械设计和制造。
02 在绘制过程中，学会了如何根据实际情况选择合 适的视图，使表达更加清晰、准确。
03 掌握了局部和斜视图的绘制技巧，提高了绘图技 能。
下一步学习计划
01
学习其他类型的视图表达方法，如剖视图、断面图等
。
02 练习绘制复杂的机械零件图，提高实际应用能力。
03
学习机械制图的标准和规范，了解行业内的制图要求
斜视图的投影面
斜视图通常向不平行于基 本投影面的平面投影。
适用范围与绘制方法
适用范围
斜视图主要用于表达机件 上倾斜结构，特别是当这 些结构在主、俯、左三个 视图中不反映实形时。
绘制方法
在斜视图中，应将机件上 倾斜部分向选定的投影面 投影，其余部分不应画在 斜视图中。
投影方向
在斜视图中，投影方向应 使倾斜部分反映实形，并 使长对正、高平齐、宽相 等。
注意事项与常见错误
注意事项
在斜视图中，应特别注意投影方向的选择，以使倾斜部分反映实形。
常见错误
常见的错误包括投影方向选择不当，导致倾斜部分不能反映实形；或者将非倾 斜部分画入斜视图中，影响读图。
03 综合应用实例
CHA图中常用的表达方 式，通过将复杂零件的某些部分进行放大或倾 斜，可以更清晰地展示其结构和形状。
常见错误
AutoCAD 2014机械制图实例教程第07章 零件图
（3）通过【线型控制】下拉列表打开【线 型管理器】对话框，在此对话框中设定 线型全局比例因子为“0.3”。
（4）打开极轴追踪、对象捕捉及捕捉追踪 功能。设置极轴追踪角度增量为“90” ，设置对象捕捉方式为“端点”、“圆 心”及“交点”。
（5）切换到轮廓线层。绘制水平及竖直定 位线，线段的长度约为150，如图7-8（a ）所示。用CIRCLE、ROTATE、 ARRAY等命令形成主视图细节，结果如 图7-8（b）所示。
（6）以线段A、B为作图基准线，使用 OFFSET和TRIM命令形成轴左边的第1段、 第2段和第3段，结果如图7-2（b）所示。
（7）用同样方法绘制轴的其余3段，结果 如图7-3（a）所示。
（8）用CIRCLE、LINE、TRIM等命令绘 制键槽及剖面图，结果如图7-3（b）所 示。
（9）倒角，然后填充剖面图案，结果如图 7-4所示。
（10）切换到尺寸标注层，标注尺寸及表 面结构。尺寸文字字高为3.5，标注全局 比例因子为1（如图7-7所示）。
（11）切换到文字层，书写技术要求。“ 技术要求”字高为5，其余文字字高为3.5 。中文字体采用“gbcbig.shx”，西文字 体采用“gbeitc.shx”。
7.1.3 叉架类零件
4．表面结构 重要部位表面结构数值的选用如表7-4所示。
【案例7-2】 绘制连接盘零件图，如图7-7 所示。这个练习的目的是使读者掌握用 AutoCAD绘制盘盖类零件的方法和一些 作图技巧。主要作图步骤如下。
（1）创建以下图层。
（2）设定绘图区域大小为200 × 200。单 击导航栏上的 按钮，使绘图区域充满 整个图形窗口显示出来。
7.1 绘制典型零件图
下面将介绍典型零件图的绘制方法及技巧 。
（4）打开极轴追踪、对象捕捉及捕捉追踪 功能。设置极轴追踪角度增量为“90” ，设置对象捕捉方式为“端点”、“圆 心”及“交点”。
（5）切换到轮廓线层。绘制水平及竖直定 位线，线段的长度约为150，如图7-8（a ）所示。用CIRCLE、ROTATE、 ARRAY等命令形成主视图细节，结果如 图7-8（b）所示。
（6）以线段A、B为作图基准线，使用 OFFSET和TRIM命令形成轴左边的第1段、 第2段和第3段，结果如图7-2（b）所示。
（7）用同样方法绘制轴的其余3段，结果 如图7-3（a）所示。
（8）用CIRCLE、LINE、TRIM等命令绘 制键槽及剖面图，结果如图7-3（b）所 示。
（9）倒角，然后填充剖面图案，结果如图 7-4所示。
（10）切换到尺寸标注层，标注尺寸及表 面结构。尺寸文字字高为3.5，标注全局 比例因子为1（如图7-7所示）。
（11）切换到文字层，书写技术要求。“ 技术要求”字高为5，其余文字字高为3.5 。中文字体采用“gbcbig.shx”，西文字 体采用“gbeitc.shx”。
7.1.3 叉架类零件
4．表面结构 重要部位表面结构数值的选用如表7-4所示。
【案例7-2】 绘制连接盘零件图，如图7-7 所示。这个练习的目的是使读者掌握用 AutoCAD绘制盘盖类零件的方法和一些 作图技巧。主要作图步骤如下。
（1）创建以下图层。
（2）设定绘图区域大小为200 × 200。单 击导航栏上的 按钮，使绘图区域充满 整个图形窗口显示出来。
7.1 绘制典型零件图
下面将介绍典型零件图的绘制方法及技巧 。
机械制图任务二 绘制平面图形
任务二
绘制平面图形
熟悉国家标准《技术制图》和《机械制图》中有关图纸幅面 学 习 目 标
和图框格式、比例、字体、图线的规定，并在实践中严格遵守;正
确理解和掌握国家标准《技术制图》和《机械制图》中关于尺寸 注法的内容以及常用几何图形的作图原理与方法;掌握平面图形的 绘制以及标注尺寸的基本方法;掌握常用几何图形的画法及绘图仪 器的使用;初步掌握平面图形的线段分析和草图的绘制。
学习资料
2.尺寸组成 一个完整的尺寸由尺寸数字、尺寸界线、尺寸线和尺寸线的终端 符号组成，标注示例如下图所示。 (1)尺寸数字用于表明机件实际尺寸的大小。
尺寸的标注示例
任务二 绘制平面图形
学习资料 (2)尺寸线用于表明所注尺寸的度量方向，尺寸线只能用细实线绘
制。尺寸线的终端符号有三种形式:箭头、斜线和圆点，机械制图多采 用箭头。如下图所示。
A
两 圆 弧 间 的 圆 弧 连 接
B
内 切 连 接
O1
O2
O
任务二 绘制平面图形
学习资料
2.直线与圆弧、圆弧与圆弧连接的各种形式
类别 实 例 作图方法与步骤
B
两 圆 弧 间 的 圆 弧 连 接
O
内 切 连 接
R R1+R A
R1 O1
O2
任务二 绘制平面图形
学习资料
二 一、 一、
尺寸注法
1.尺寸标注基本规则 (1)机件的真实大小应以图样上所注的尺寸数值为依据，与图形的
大小及绘图的准确度无关。 (2)图样中的尺寸以mm为单位时，不需标注单位符号或名称，如果 采用其他单位，则必须注明相应的单位符号。 (3)对机件的每一尺寸，一般只标注一次，并应标注在反映该结构
最清晰的图形上。
绘制平面图形
熟悉国家标准《技术制图》和《机械制图》中有关图纸幅面 学 习 目 标
和图框格式、比例、字体、图线的规定，并在实践中严格遵守;正
确理解和掌握国家标准《技术制图》和《机械制图》中关于尺寸 注法的内容以及常用几何图形的作图原理与方法;掌握平面图形的 绘制以及标注尺寸的基本方法;掌握常用几何图形的画法及绘图仪 器的使用;初步掌握平面图形的线段分析和草图的绘制。
学习资料
2.尺寸组成 一个完整的尺寸由尺寸数字、尺寸界线、尺寸线和尺寸线的终端 符号组成，标注示例如下图所示。 (1)尺寸数字用于表明机件实际尺寸的大小。
尺寸的标注示例
任务二 绘制平面图形
学习资料 (2)尺寸线用于表明所注尺寸的度量方向，尺寸线只能用细实线绘
制。尺寸线的终端符号有三种形式:箭头、斜线和圆点，机械制图多采 用箭头。如下图所示。
A
两 圆 弧 间 的 圆 弧 连 接
B
内 切 连 接
O1
O2
O
任务二 绘制平面图形
学习资料
2.直线与圆弧、圆弧与圆弧连接的各种形式
类别 实 例 作图方法与步骤
B
两 圆 弧 间 的 圆 弧 连 接
O
内 切 连 接
R R1+R A
R1 O1
O2
任务二 绘制平面图形
学习资料
二 一、 一、
尺寸注法
1.尺寸标注基本规则 (1)机件的真实大小应以图样上所注的尺寸数值为依据，与图形的
大小及绘图的准确度无关。 (2)图样中的尺寸以mm为单位时，不需标注单位符号或名称，如果 采用其他单位，则必须注明相应的单位符号。 (3)对机件的每一尺寸，一般只标注一次，并应标注在反映该结构
最清晰的图形上。
(2024年)机械制图课件
圆和圆弧的绘制
圆和圆弧在机械制图中常用于表示圆形结构或轮廓。绘制圆时，需确定圆心和半径，并使 用绘图工具画出完整的圆形。绘制圆弧时，除圆心和半径外，还需确定起始角和终止角， 以形成所需的弧形。
14
矩形、多边形等规则图形绘制
矩形的绘制
矩形在机械制图中常用于表示平面结构或轮廓。绘制矩形时 ，需确定对角线上的两个点，或使用长度和宽度来确定其大 小。使用绘图工具连接各点，形成封闭的矩形。
2024/3/26
参数化绘图
利用参数和变量控制图形尺寸 和形状，实现快速修改和优化 。
块与属性
创建可重复使用的图形块，并 为其添加属性信息，方便数据 管理和自动化。
外部引用与协同设计
学会使用外部引用功能，实现 多人协同设计和数据共享。
12
03
基本图形元素绘制方法
2024/3/26
13
点、直线、圆和圆弧绘制
2024/3/26
27
06
机械制图综合应用实践
2024/3/26
28
零件图绘制
2024/3/26
零件图的作用和内容
01
阐述零件图在机械制造过程中的重要性，包括零件的形状、大
小、技术要求等方面的信息。
零件图的视图选择
02
介绍主视图、俯视图、左视图等视图的选择原则，以及全剖视
图、半剖视图等表达方法。
视图选择
根据零件的结构特点选择合适的视图 表达方法，如基本视图、向视图、局 部视图和斜视图等。
尺寸标注
技术要求
用规定的符号、数字、字母和文字等 表示零件在制造和检验时应达到的技 术指标，如表面粗糙度、尺寸公差与 配合等。
正确、完整、清晰、合理地标注零件 的尺寸，包括定形尺寸、定位尺寸和 总体尺寸。
圆和圆弧在机械制图中常用于表示圆形结构或轮廓。绘制圆时，需确定圆心和半径，并使 用绘图工具画出完整的圆形。绘制圆弧时，除圆心和半径外，还需确定起始角和终止角， 以形成所需的弧形。
14
矩形、多边形等规则图形绘制
矩形的绘制
矩形在机械制图中常用于表示平面结构或轮廓。绘制矩形时 ，需确定对角线上的两个点，或使用长度和宽度来确定其大 小。使用绘图工具连接各点，形成封闭的矩形。
2024/3/26
参数化绘图
利用参数和变量控制图形尺寸 和形状，实现快速修改和优化 。
块与属性
创建可重复使用的图形块，并 为其添加属性信息，方便数据 管理和自动化。
外部引用与协同设计
学会使用外部引用功能，实现 多人协同设计和数据共享。
12
03
基本图形元素绘制方法
2024/3/26
13
点、直线、圆和圆弧绘制
2024/3/26
27
06
机械制图综合应用实践
2024/3/26
28
零件图绘制
2024/3/26
零件图的作用和内容
01
阐述零件图在机械制造过程中的重要性，包括零件的形状、大
小、技术要求等方面的信息。
零件图的视图选择
02
介绍主视图、俯视图、左视图等视图的选择原则，以及全剖视
图、半剖视图等表达方法。
视图选择
根据零件的结构特点选择合适的视图 表达方法，如基本视图、向视图、局 部视图和斜视图等。
尺寸标注
技术要求
用规定的符号、数字、字母和文字等 表示零件在制造和检验时应达到的技 术指标，如表面粗糙度、尺寸公差与 配合等。
正确、完整、清晰、合理地标注零件 的尺寸，包括定形尺寸、定位尺寸和 总体尺寸。
机械制图综合实例
综合实例
• 1 绘制平面图形 • 2 绘制剖视图 • 3 绘制设备图 • 4 绘制工艺流程图
• 1 绘制平面图形
案例1 在A4图幅中绘制如图12-1所示的摇柄图
图12-1 摇柄
1．设置绘图环境
（1）设置图幅 ①选择【文件】→【新建】命令，新建一个图形文件，在“选择样板” 对话框中选择打开按钮下拉列表中“无样板-公制”项。
图12-6 设置尺寸标注样式
（5）绘制标题栏 采用“矩形”、“分解”、“偏移”、“修剪”等命令绘制标题栏，并
采用“多行文字”命令填写标题栏。
图12-7 标题栏格式
2．绘制平面图形
（1）绘制定位线 ①从“图层”工具栏的“图层列表”中调出“点划线”层作为当前层,单击
“绘图”工具栏中按钮 ,在正交状态下，绘制直线l1和l2 。 ②单击 “修改”工具栏中按钮 ，将l1向上、向下偏移33mm，得直线l3和
图12-9 绘制摇柄中的圆
（3）绘制摇柄中的锥度线 ①单击 “修改”工具栏中按钮 ，将l2向右分别偏移105mm和255mm。 ②用同样的方法，将l1分别向上和向下偏移15mm。 ③单击“绘图”工具栏中按钮 ，利用对象捕捉功能，绘制直线OA、AB
和BO。
图12-10绘制摇柄的锥度线
④单击 “修改”工具栏中按钮 ，选择两个Φ39圆作为延伸边界， 分别将OA和OB两锥度线延伸到两个Φ39圆上。
滑连接起来。
图12-12 绘制连接圆弧
（5）修剪图形 ①单击“修改”工具栏中按钮 ②单击“修改”工具栏中按钮
，将多余的定位线删除。
，修剪图形，完成图形。
3．标注尺寸
（1）从“图层列表”工具 栏中调出“尺寸”层作为 当前层，以“标注1”作为 当前标注样式，根据图中 的尺寸类型，分别完成 “线性”、“半径”、 “直径”等到尺寸标注。 （2）用“快速引线标注” 命令，先完成锥度尺寸标 注“1：5”，然后绘制锥 度符号“”加到“1：5” 前面。完成摇柄零件图。
• 1 绘制平面图形 • 2 绘制剖视图 • 3 绘制设备图 • 4 绘制工艺流程图
• 1 绘制平面图形
案例1 在A4图幅中绘制如图12-1所示的摇柄图
图12-1 摇柄
1．设置绘图环境
（1）设置图幅 ①选择【文件】→【新建】命令，新建一个图形文件，在“选择样板” 对话框中选择打开按钮下拉列表中“无样板-公制”项。
图12-6 设置尺寸标注样式
（5）绘制标题栏 采用“矩形”、“分解”、“偏移”、“修剪”等命令绘制标题栏，并
采用“多行文字”命令填写标题栏。
图12-7 标题栏格式
2．绘制平面图形
（1）绘制定位线 ①从“图层”工具栏的“图层列表”中调出“点划线”层作为当前层,单击
“绘图”工具栏中按钮 ,在正交状态下，绘制直线l1和l2 。 ②单击 “修改”工具栏中按钮 ，将l1向上、向下偏移33mm，得直线l3和
图12-9 绘制摇柄中的圆
（3）绘制摇柄中的锥度线 ①单击 “修改”工具栏中按钮 ，将l2向右分别偏移105mm和255mm。 ②用同样的方法，将l1分别向上和向下偏移15mm。 ③单击“绘图”工具栏中按钮 ，利用对象捕捉功能，绘制直线OA、AB
和BO。
图12-10绘制摇柄的锥度线
④单击 “修改”工具栏中按钮 ，选择两个Φ39圆作为延伸边界， 分别将OA和OB两锥度线延伸到两个Φ39圆上。
滑连接起来。
图12-12 绘制连接圆弧
（5）修剪图形 ①单击“修改”工具栏中按钮 ②单击“修改”工具栏中按钮
，将多余的定位线删除。
，修剪图形，完成图形。
3．标注尺寸
（1）从“图层列表”工具 栏中调出“尺寸”层作为 当前层，以“标注1”作为 当前标注样式，根据图中 的尺寸类型，分别完成 “线性”、“半径”、 “直径”等到尺寸标注。 （2）用“快速引线标注” 命令，先完成锥度尺寸标 注“1：5”，然后绘制锥 度符号“”加到“1：5” 前面。完成摇柄零件图。
机械制图-实例1 绘制与识读正三棱锥的三面投影(平面的投影)
1.1.5 平面的投影
2）平面的投影 平面的投影 b′ a′ B b″
类似性
一般位置平面 b′ a′ c′ c″ b″
类似性
a″
A b a C c
a″ c″
类似性
b c a
投影特性 均为∆ 1. abc 、 a′b′c′ 、 a″b″c″ 均为∆ ABC的类似形 的类似形 2. 不反映α、β、γ 的真实角度
m′ ′ a′ ′ m a
解法二： 解法二：
115平面的投影116正三棱锥的三面投影1绘制正三棱锥的三面投影116正三棱锥的三面投影1绘制正三棱锥的三面投影116正三棱锥的三面投影1绘制正三棱锥的三面投影116正三棱锥的三面投影1识读正三棱锥的三面投影正三棱锥各棱线及底边的识读116正三棱锥的三面投影1识读正三棱锥的三面投影正三棱锥各棱线及底边的识读116正三棱锥的三面投影1识读正三棱锥的三面投影正三棱锥各棱线及底边的识读116正三棱锥的三面投影1识读正三棱锥的三面投影正三棱锥各棱线及底边的识读116正三棱锥的三面投影1识读正三棱锥的三面投影正三棱锥各表面的识读116正三棱锥的三面投影1识读正三棱锥的三面投影正三棱锥各表面的识读116正三棱锥的三面投影1识读正三棱锥的三面投影正三棱锥各表面的识读116正三棱锥的三面投影1识读正三棱锥的三面投影正三棱锥各表面的识读117知识拓展1属于直线的点的投影若点的投影有一个不在直线的同名投影上则该点必不在此直线上
1.1.7 1.1.7 知识拓展
1）取属于平面的直线和点 取属于平面的直线
1.1.7 1.1.7 知识拓展
1）取属于平面的直线和点 取属于平面的直线
已知平面由直线AB AC所确定 AB、 所确定， 例：已知平面由直线AB、AC所确定，试在平面 根据定 内任作一条直线。 内任作一条直线。 理二
模具机械制图-2D图详解
模具机械制图-2d图详解
• 模具机械制图概述 • 2d图的绘制技巧 • 模具机械制图的实例分析 • 模具机械制图的应用和展望
01
模具机械制图概述
模具机械制图的基本概念
01
模具机械制图是使用图形符号和 文字说明来表示机械零件、组件 、部件和整机的设计、制造、装 配和维修过程的学科。
02
它涉及到投影几何、图形表达、 尺寸标注、公差配合等方面的知 识。
01
正视图
从正面观察物体，显示物体的主要 轮廓和结构。
俯视图
从上面观察物体，显示物体的底部 轮廓和结构。
03
02
侧视图
从侧面观察物体，显示物体的侧面 轮廓和结构。
仰视图
从下面观察物体，显示物体的上部 轮廓和结构。
04
2d图的线条绘制
粗实线
用于表示物体的主要轮廓和结构。
细实线
用于表示物体的细节和装饰。
实例二：复杂模具的2d图绘制
总结词：细节处理
详细描述：复杂模具的2d图绘制需要更加精细的处理，注重细节的表达，如模具的凹槽、凸起等结构，需要准确无误地表达 出来。
实例三：模具的装配图绘制
总结词：整体把握
详细描述：模具的装配图绘制需要全 面考虑模具的结构和装配关系，合理 安排各个零件的位置和装配流程，保 证图纸的完整性和准确性。
简洁性原则
图纸的表达应简洁明了，避免过多的 细节和不必要的标注，突出主要特征
和尺寸。
清晰性原则
图纸应清晰、准确、完整地表达设计 意图，尺寸标注要准确无误，文字说 明要简明扼要。
可读性原则
图纸的布局和排版应便于阅读和理解， 包括字体、线型、图层等元素的统一 和规范。
02
2d图的绘制技巧
• 模具机械制图概述 • 2d图的绘制技巧 • 模具机械制图的实例分析 • 模具机械制图的应用和展望
01
模具机械制图概述
模具机械制图的基本概念
01
模具机械制图是使用图形符号和 文字说明来表示机械零件、组件 、部件和整机的设计、制造、装 配和维修过程的学科。
02
它涉及到投影几何、图形表达、 尺寸标注、公差配合等方面的知 识。
01
正视图
从正面观察物体，显示物体的主要 轮廓和结构。
俯视图
从上面观察物体，显示物体的底部 轮廓和结构。
03
02
侧视图
从侧面观察物体，显示物体的侧面 轮廓和结构。
仰视图
从下面观察物体，显示物体的上部 轮廓和结构。
04
2d图的线条绘制
粗实线
用于表示物体的主要轮廓和结构。
细实线
用于表示物体的细节和装饰。
实例二：复杂模具的2d图绘制
总结词：细节处理
详细描述：复杂模具的2d图绘制需要更加精细的处理，注重细节的表达，如模具的凹槽、凸起等结构，需要准确无误地表达 出来。
实例三：模具的装配图绘制
总结词：整体把握
详细描述：模具的装配图绘制需要全 面考虑模具的结构和装配关系，合理 安排各个零件的位置和装配流程，保 证图纸的完整性和准确性。
简洁性原则
图纸的表达应简洁明了，避免过多的 细节和不必要的标注，突出主要特征
和尺寸。
清晰性原则
图纸应清晰、准确、完整地表达设计 意图，尺寸标注要准确无误，文字说 明要简明扼要。
可读性原则
图纸的布局和排版应便于阅读和理解， 包括字体、线型、图层等元素的统一 和规范。
02
2d图的绘制技巧
《机械制图》——项目4 物体的视图表达
任务3 绘制轴承座的三视图
⑷相切
当相邻两形体的表面相切时，由于在相切处两表面是光滑过渡的，不存
在轮廓线，故在相切处不应该画分界线，如图4-27 所示。但耳板的水平面
投影应画到切点处。
任务3 绘制轴承座的三视图
二、曲面立体的相贯线
1、圆柱相贯线
如图4-28（a）所示，直立空心圆柱和水平空心圆柱相交，在其表面产
的原则绘出左视图，如图4-5（c）所示。
任务1 绘制螺栓毛坯的三视图
⑶棱锥三视图的画法
以图4-4所示正三棱锥为例，具体作
图步骤如图所示。
s’
V
①作正三棱锥的对称中心线和底面
基线，确定各视图的位置；
a’
X
a
②绘底面△ABC的水平投影（正三角
形）和正面投影（水平线）。
③按“高平齐、宽相等”的原则绘
出左视图。
◆知识链接
任何复杂的物体都可以看成是由基本体组成。基本体可以分为平面立体
和曲面立体两 大类。
一、平面立体
1、棱柱
⑴棱柱的形体特征
顶面和底面是两个形状相同且相互平行的多边形平面，为特征面；正六棱
柱的形体特征：顶面和底面为两个形状、大小完全相同且相互平行的正六边形，
其余六个侧面均垂直于正六边形平面的矩形，六条棱线相互平行并垂直正六边
球面的临界素线的圆投影。
⑶球的三视图的画法
绘球的三视图时，应先绘三个圆的中心线，然后根据球体直径，再分
别绘出三个直径相等的圆。
任务1 绘制螺栓毛坯的三视图
任务实施
如图4-1是螺栓毛坯，它由一个正六棱柱、一个圆柱和一个圆台组合而成，
绘它的三视图就是绘这几个基本立体的三视图，绘图过程如图4-14 所示。
