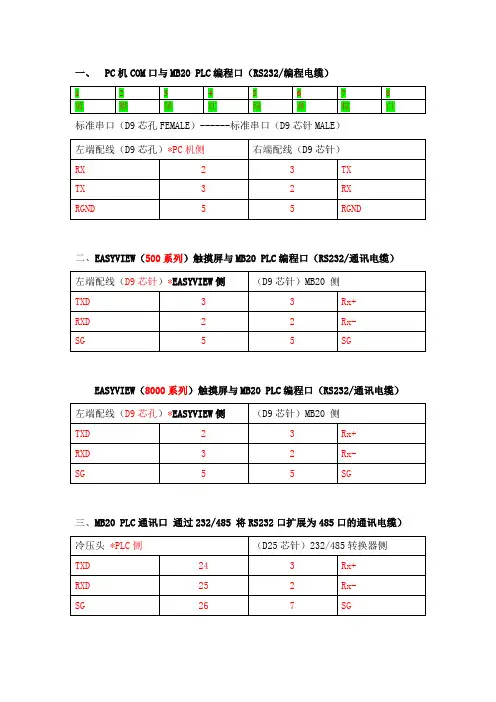

南瑞MB系列PLC及其它设备通讯电缆制作
一、PC机COM口与MB20 PLC编程口（RS232/编程电缆）标准串口（D9芯孔FEMALE）------标准串口（D9芯针MALE）二、EASYVIEW（500系列）触摸屏与MB20 PLC编程口（RS232/通讯电缆）EASYVIEW（8000系列）触摸屏与MB20 PLC编程口（RS232/通讯电缆）三、MB20 PLC通讯口通过232/485 将RS232口扩展为485口的通讯电缆）四、EASYVIEW（500系列）与 MB40 PLC 串口（RJ45接口）（RS232/通讯电缆）标准串口（D9芯针MALE）------RJ45五、EASYVIEW（8000系列）与 MB40 PLC 串口（RJ45接口）（RS232/通讯电缆）标准串口（D9芯针REMALE）------RJ45六、WEIVIEW(500系列)触摸屏编程电缆（RS232/编程电缆）标准串口（D9芯孔FEMALE）--标准串口（D9芯孔FEMALE ）七、RJ45网络双绞线模式1：PC调试机以太网口 RJL1 交换机 RJL1 网卡模式2：PC调试机以太网口 RJL2 网卡RJL网络线定义：568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕双绞线RJ45头脚位定义：面对RJ45头的插接铜片一面并使插接铜片处于上方，从左至右依次为1－8脚。
RJL1. RJ45------RJ45 (直连线)RJL2. RJ45------RJ45 (交叉线)八、 GPS RS232口与PC COM口通信电缆标准串口（D9芯孔FEMALE）------PLC编程口（D9芯针MALE）九、 GPS PPM头与SJ18分同步扩展的TTL信号输入连接电缆十、同期模件调试线 (调试线)标准串口（D9芯孔FEMALE）------RJ45十一、交采测速模件调试线(调试线)标准串口（D9芯孔FEMALE）------冷压头十二、MB40保护模件（MB40 RLY***）调试线 (调试线)标准串口（D9芯孔FEMALE）------ RJ45十三、电度表地址下载调试线标准串口（D9芯孔）---（D25芯针）---232/485---（D25芯孔）--电度表首先是将D9转成D25的接线方式（RS232）标准串口（D9芯孔FEMALE）------ D9芯针MALE十五、MB40 418模件与计算机串口模拟通讯调试电缆（RS232调试电缆）标准串口（D9芯孔FEMALE）------ D25芯孔MALE或标准串口（D25芯孔FEMALE）------ D25芯针MALE标准串口（D9芯孔FEMALE）------ D9芯针MALE。
西门子 SIM-GB(SR40)
DLPLC-SIMGB可编程序逻辑控制器实训系统技术文件图片仅供参考，以实物为准一、设备概述：以可编程序控制器为核心的工业控制集成技术，目前在高、中等院校已经迅速发展成为一门新的学科，其内容既有丰富的理论，又有广泛的实践，既能锻炼学生的动手能力，又能培养学生的创新思想，已经形成自动化专业、机电一体化1专业、机械专业的一门重要的主干课程。
关于可编程序逻辑控制器的课程设置、配套教材、实践环节、实验室建设等方面的规划，得到了各级领导和专业教师的充分重视。
我公司的“DLPLC-SIMGB 可编程序逻辑控制器实训系统”是为职业技术教育、高等教育而开发的PLC专业性实训平台，专为目前我国各院校开设的“可编程序逻辑控制器技术”、“可编程序逻辑控制器原理及其应用”、“中级维修电工”、“高级维修电工”、“PLC应用技术”、“PLC原理与应用”等课程配套设计的。
该系统集可编程控制器（S7-200Smart）、组态软件、模拟控制实验板等于一体，为结合教学要求，设计过程中参考了国内多种教材，从中精选出17组最具典型的实验项目，配套通信编程电缆，提供所需的24V/1A电源，系统具有漏电保护和电源短路保护等功能，具有实验项目齐全、配置灵活、内容丰富等特点。
该系统适用于中高级职业院校、高等院校学生的可编程控制器的学习与应用培训、学生的岗前培训和职工再培训，不仅可满足各高等院校、职业学校对PLC 实验教学和相关课程设计、考核的要求，还可作为工程技术人员的培训设备。
二、设备特点：1.实验挂箱为彩色立体图，形象逼真，接近工业现场的实际应用，通过本系统的训练，学生很快就能适应现场的工作。
2.该系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决了以往专业培训理论、实验、实习和实际应用脱节的问题。
3.采用模块化结构，即PLC主机、开关量输入及各种模拟实验单元，均为挂箱式，可根据实验项目、网络要求进行组合，以后如果需要增加实验，只需添加部件即可，永不淘汰。
MB40可编程控制器在车间空调自控系统中的应用
连锁 控制 ， 个相 当重要 。 这
系统 中设 计 冷却 水供 水 温度 与屋 顶 冷却 塔 风机 变频 器
的连 锁控 制 ， 以实 现节 能 目的。
冷却水 系统 的循环状 态 同样通 过水 流状态 来监 测 。
３ ２ 系统 分析 ．
本 空调 自控系统 采用 南瑞 ＭＢ ０ Ｐ Ｃ作为 主机 ， ４ Ｌ 采
用 业界通 用 的双 机冗余 配置 ， 确保 系统 的安全性 。主机
４ 风机可在手动变 频和 自动变 频两种工况 下任 意 ）
自 化 与 用 １ 第３卷 期 动 技术 应 ２ｌ年 ０ 第９ ０
产 过 程 采 用 先进 的 生产 加 工 工 艺 和 精 制 的外 观 设 计 。 它 的主要特 点包括 ： 高性能 的监控（ ＰＵ） 件 、全 智能 Ｃ 模 化 的 Ｉ Ｏ模件 、开放 、标准 的通讯 网络、强大 的串 口通 ／ 讯功 能 、先进 的现场总线 网络 、灵活 、可靠 的双机 热备 冗余 方案等 。本文基 于性价 比极 高的南瑞 ＭＢ ０ ＬＣ ４ Ｐ 和北 京 昆仑通 态 组态 软件 成 功 的开 发 出车 间空 调 智 能
（ ） 供 回水子系统 ｇ
（ 换气排风机 子系统 ｈ）
自控 系统 ， 运行 稳定 ， 效率 较 高 ， 到 了客 户 的赞扬 。 得
２ 空调 暖通 系统
空 调 的 概 念 根 据 美 国 暖 通 制 冷 工 程 师 协 会
Ａ ＨＲＡＥＡｍｅｉ ｎ Ｓ ｃｅ ｆＨｅｔ ｇ Ｓ （ ｒ ａ ｏｉ ｙ ｏ ａｉ ，Ｒｅｒ ｅａｉｎ ｃ ｔ ｎ ｆ ｇ ｒｔ ｉ ｏ
果 回风湿度低于 ＨＴ Ｓ ， Ｌ — Ｐ Ｐ Ｃ控制系统关小冷冻水 电动
数字化变电站
CSWI$ST$Pos$stVal位置(开关状态)
CSWI$ST$Pos$q开关状态质量信息
CSWI$ST$Pos$tq或stVal的last change time
CSWI$ST$Pos$stSeld ……
Q2 Q4
[ 41 ]
单母线线路间隔
BB1
BB1
▪ CSWI跟实际数据的映射
CSWI$CO$Pos$SBO CSWI$CO$Pos$SBOw$ctlVal
模 块
模 块
模 块
模 块
模 块
模 块
模
模 块
块
模 块
模 块
模 块
… 模
源 模 块
块
块
块
OPT
[ 11 ]
主要功能及特点
概述 主要功能及特点 测控建模 功能及原理 主要性能指标
[ 12 ]
PSR 660U系列 主要功能及特点----平台
➢ 产品的稳定性、运算速度以及响应速得到全面提升
嵌入式 实时多 任务操 作系统
SBO
SBOw
stVal(枚举类型)
CSWI$ST$Pos$stVal
[ 40 ]
单母线线路间隔
BB1
BB1
▪ CSWI跟实际数据的映射
Q1
Q3
CSWI$ST$Pos$origin$orCat……
CSWI$ST$Pos$origin$orIdent …… CSWI$ST$Pos$ctlNum ……
[ 35 ]
单母线线路间隔
LN的描述
1. CSWI (控制类) Switch controller.
2. XCWI (开关设备) Circuit switch.
MB80CHS332P2开出插箱
设 计 ： 何 云校 核 ： 王晓航批 准 ： 汪 军MB80CHS332P2 32路开出继电器插箱焊接元件表、装配元件表原理图、使用说明南京南瑞自动控制有限公司国电自动化研究院自动控制研究所 二 ○ ○ 五 年 五 月MB80CHS332P2 32路开出插箱 的构成MB80CHS332P2 32路开出插箱 装配材料表：印刷线路板 MB80 DOM 032P2 V1.21 焊接材料表：MB80CHS332P2 32路开出插箱（正逻辑）原理图1MB80CHS332P2 32路开出插箱（正逻辑）原理图20VDCSC_ENBONLINE DP_ENB 直接输出跳线：顺控输出跳线：保护输出跳线：PLC 在线跳线：（31#继电器下方）与FPW-3A 配合时顺控使能跳线：（30#继电器下方）秒灯跳线：（32#继电器下方）与FDPM 配合时JP31JA31JP31JA31PLC 在线跳线：（31#继电器下方）顺控使能跳线：（30#继电器下方）秒灯跳线：（32#继电器下方）MB80CHS332P2 32路开出插箱（正逻辑）原理图3说明：本图中奇数继电器为开接点引出，偶数继电器为开/闭接点同时引出。
MB80CHS332P2 使用说明1. 简要说明：MB80CHS332P2开出继电器插箱是在原MB80CHS332P1基础上增加了开出保护检测电路，在配合开出保护监控回路可实现所有开出信号的防误动作功能。
本开出继电器插箱仅可作为进口PLC的正逻辑开出模件的中间继电器插箱。
本开出继电器插箱内有32只中间继电器，支持32路开出模件的输出。
其中奇数继电器的输出为开接点，而偶数继电器的输出为开/闭接点转换输出。
本开出继电器插箱背后有J1、J2、J3、J4 四个接插件。
J1插座通过开出电缆与PLC开出模件相连；J2作为中间继电器的电源输入端；J3、J4作为中间继电器的接点输出端，可引至机柜端子上。
卸下前盖板螺丝后取下前盖板，可看见中间继电器印刷电路板及跳线柱。
盈创信通-IntGate工业智能网关产品选型手册
IntGate TD-X6000
应用结构
客户端
数据库服务器
客户端
IntGate RS-485
RS-232 以太网
智能仪表 智能仪表 智能仪表
智能设备
PLC
产品规格
硬件规格 芯片架构 CPU RAM Flash SD 存储卡 10/100Mbps 隔离保护
RS232/485
光电隔离保护 防雷击浪涌保护 CAN 总线端口 GPRS WCDMA/CDMA2000 DI/DO
工作湿度 防抖抗震
EMC 保修
ARM 920T 333MHZ 64MB 64MB 无 1 有 2 有 有
N/A N/A N/A N/A 180~250V DC 85~265V AC ≤5 铝型材/黑色
1.2
16*11.9*5.5 -40 ~ 85℃ -40 ~ 75℃
0 ~ 95% RH 有
CE、FCC 2年
输入电源
功耗（瓦） 外壳 重量（KG） 尺寸（长 X 宽 X 高 cm） 存储温度 工作温度 工作湿度 防抖抗震 EMC 保修
ARM 920T 400MHZ 128MB 128MB
应用结构
客户端
IntGate TD- X2000
数据库服务器
客户端
IntGate RS-485
RS-232 以太网
智能仪表 智能仪表 智能仪表
智能设备
PLC
产品图片 正面
背面
订购信息
4
产品概述 TD-X6000 系列工业智能网关提供 4 路以太 网、6 路串口的通讯接口。是中小型系统 之间互联互通最好的选择，可用在通讯基 站监控、楼宇监控、系统对接等网口设备 较多的系统中。 关键特性 丰富的以太网接口 超低功耗 简单的桌面安装 较低的设备成本
PLC介绍及技术应用3
PLC的使用国网电力科学研究院南瑞自动控制公司引言自上世纪90年代，南京南瑞集团公司（以下简称：南瑞）首次将可编程控制器(PLC)应用到水电站计算机监控系统以来，可编程控制器(PLC)以其可靠、灵活、可编程等特点在水电厂得到了越来越广泛的应用，现在已成为水电站现地控制装置的主流核心控制平台。
各生产厂家的PLC产品虽然各有不同，但在基本原理和使用上是大致相同的，接下来我们以南瑞公司的MB系列PLC为例介绍PLC的使用。
体系结构及配置1.网络模式MB系列PLC采用LAN/FieldBus系统体系结构，提供标准的以太网接口完成与上位机系统的通信，通信协议采用开放的标准ModBus TCP协议。
根据机组容量的大小和系统安全的要求，可以配置成单CPU单以太网模式、单CPU双以太网冗余模式、双CPU冗余模式3种系统配置，多种灵活的系统配置模式可以更好地适用多种不同的实际应用。
体系结构及配置2.PLC模块MB系列PLC提供了多种类型模块，应用于水电领域的，主要包括电源模块、CPU模块、串口通信模块、SOE模块、开关量输入模块、开关量输出模块、模拟量输入模块、模拟量输出模块、温度量模块等。
体系结构及配置3.I/O总线MB系列PLC的CPU模块与I/O模块之间采用现场总线作为内部总线及扩展总线，现场总线特有的高可靠性和对现场环境的适应能力，使得MB系列PLC 系统配置的灵活性和可靠性大大提高。
远程I/O可以通过光纤等方式延长通讯距离。
体系结构及配置以太网上位机系统现场智能设备网2网1单机单网CPU模件I/O模件通讯模件以太网1以太网2上位机系统现场智能设备网2网1单机双网CPU模件I/O模件通讯模件体系结构及配置4.模块底板PLC各种模块的安装、固定以及模块之间的信号传递一般都通过模块底板来实现。
不同型号的底板可安装不同数量的模块，例如MB40CHS810可安装10块模块，MB40CHS814 可安装14块模块。
共和光伏100MW数据采集分析系统的设计与实现
共和光伏100MW数据采集分析系统的设计与实现雷攀1，樊华龙2（ 1、南瑞集团（国网电力科学研究院）有限公司，江苏省南京市,211106；2、黄河水电光伏产业技术有限公司,青海省西宁市 810000）摘要：随着太阳能光伏发电设备成本的降低和技术成熟，近年来光伏发电发展迅速，光伏装机量逐年递增。
当今大型并网光伏电站在全球各地蓬勃发展，但是不同厂家的光伏逆变器、汇流箱等产品未能有效整合，具体哪种运行兼容方式能够提供最优的发电效率，未有权威的答案。
共和光伏100MW实验基地数据分析系统，是一个集中观测、存储数据、便于分析的一体化平台。
本文通过对共和光伏国家级实验基地的概况，网络结构、现地采集单元以及基本逻辑结构和软件功能进行设计与实现。
关键字：数据采集；网络结构；软件设计；运行分析0 引言青海省海南州共和光伏产业园区100MW光伏实证性试验基地，是国内乃至世界当前单座容量最大的大型实证性光伏实验基地。
该实验基地汇集了国内外光伏发电设备生产厂商生产的不同型号的逆变器20多种，组件40多种，支架16种和其他设备，种类繁多，型号各异。
实验基地所在区域长约2292米，宽约1073米。
根据实验对比需要，项目分为综合示范A区、支架型式对比B区、设计对比C区、光伏组件对比D区和逆变器对比E区总共5个区，每个区内的子阵面积、形状和容量大小都不完全一致。
针对共和光伏100MW实证性试验基地运行数据分析的需要，设计并实现了数据采集分析系统。
1 系统结构1.1 总体方案设计根据光伏电站特点，数据分析系统纵向设置现地层、汇集层与厂站层三层。
现地层是本系统的原始数据来源，现地数据采集单元设备实时获取相应子阵传感器、气象站、测量仪表及发电设备实时运行数据，采集处理后所有数据上送至厂站层，现地设备采用环形网络连接；汇集层是信息收集通道，主要是汇集站交换机、通信光缆等通信设备组成的通信网络，设备采用星型以太网连接；厂站层网络采用双星型以太网。
水电厂计算机监控系统
SJ-22D微机转速测控装置
小装置产品
产品特点
•全面通过一系列电磁兼容性测试，各项指标优于国标规定要求，装置具有极强 的抗干扰性能 •机械、电气两种测速原理的完美结合，输出策略可组态，使装置应用灵活方便 专门设计了独特的电气转速传感器，彻底解决了残压信号超低频、超低幅时难以 准确可靠测量的难题 •采用先进的便于安装的机械转速传感器，克服了传统使用的光电传感器或编码 器安装困难及由此带来的可靠性差等问题 •友善的人机接口使转速整定和显示极为方便 •最大值记忆与过程录波及过程分析软件可便于现场过速试验结果分析与存档 •准确可靠的模拟量输出信号可直接接入其它系统 •隔离的RS232/RS485通讯接口，采用Modbus规约，支持与其它计算机通信
NC2000系统软件能有效满足水利水电领域的生产过程监控和管理 的需求，目前已经在100余家大中型项目中获得广泛应用。
NC2000系统软件结构图
人机交互程序(JAVA)
画面 报表 简报 曲线查询
数据交互(UDP) 历史控数据制存交储互，(同TC步P，) 备份，
加载工程配置，建立数据交支换持缓以冲集区群，方式对其他节点 负责主机和实现时地数控据制处单理元，、提通供讯实机时和数提据供服历务史。数据节的点服间务数。据交互，节点的状 外部设备等各个通讯进程的后管台理背景程序（C/C++) 态监视，双机热备管理，
主时钟A和主时钟B可以是GPS或北斗或 GPS/北斗（双模），信号传输线缆可以是 电缆或光缆，扩展时钟可以是插卡式（用于 信号类型多、数量少的场合）或机架式（用 于信号数量要求较多的场合）。
目前国内电站均按无人值班 原则设计，因此对于监控系统 要求具有较高的安全可靠性及 实时性，对于监控系统的设备 的选择也要求选用性能高、运 行速度快并且采用冗余的小型 机、服务器或工作站计算机， 同时可部分监控节点可选配磁 盘阵列、无盘工作站等设备。
4.1现地控制单元SJ-500、600型介绍
可接入64路开关量信号，事件记录 64 分辨率为1毫秒。 ●可接收GPS的分同步信号。 ●具有双RS232/485接口，采用MB通 讯规约
●
SOE-1
六、现地控制单元的辅助设备
主要辅助设备： 5. SJ-30型多接口通讯处理装置
监控网络 PLC
1路串行口
二、现地控制单元的型号
•
SJ-600 型MB系列智能 型现地控制单元 系列智能I/O型现地控制单元 系列智能
集数十年水电厂计算机监 控系统研发经验之大成， 南瑞公司为适应水电厂计 算机监控系统而研制开发 的新一代具有自主知识产 权的、MB系列全智能I/O模 件及现场总线型的新型可 编程控制器（PLC）
SOE-1
123456 123456 123456
交流采集
SJ-40C ℃
LCU中单工控机双PLC冗余 方式
SJ-22C Hz SJ-12C
同期装置
七、现地控制单元的配置模式
LCU的几种模式：
监控网络
触摸屏+LCU直接连网 标准模式2 当前使用模式 应用范例：
●广东青溪电厂 ●乌江渡水电厂闸门控 制系统 ●湖南木龙滩水电厂 辅机控制系统
二、现地控制单元的型号
• SJ-500型LCU 的主要特点
1. 作为主体的PLC可靠性高，配置灵活，使用 方便，易于掌握 2. 通过选择不同型号的PLC，可方便构置成高、 中、低不同容量的现地控制单元 3. 采用独特的交、直流电源双重供电技术可完 全替代UPS，确保LCU可靠运行。 4. 通过自行研发的SJ-30型通讯管理器内的8个 串行通讯接口，满足和适应日益增多的周边 智能设备的接入，彻底解决受PLC通讯模件 通讯接口数量及特殊规约的限制。
IHM400B 高压智能操控装置 操作手册说明书
IHM400B高压智能操控装置（版本号：4.10）操作手册（使用前请详细阅读此操作手册）目录一、概述 (1)二、技术指标 (1)三、模拟显示部分与功能 (2)3.1断路器状态显示 (2)3.2手车位置显示 (2)3.3接地开关位置显示 (3)3.4弹簧储能显示 (3)3.5带电显示及闭锁功能 (3)3.6自动加热除湿控制及时温湿度数字显示功能 (3)3.7人体感应探头 (3)3.8手动照明 (3)3.9智能语音防误提示功能 (3)3.10转换开关功能 (4)3.11通讯功能 (4)3.12温湿度传感器断线报警功能 (4)四、安装尺寸与接线图 (4)4.1安装尺寸 (4)4.2接线图 (5)五、显示与设置说明 (6)5.1显示 (6)5.2设置说明 (6)六、运输与贮存 (7)七、保修期限及订货说明 (7)一、概述IHM400B高压智能操控装置，产品功能强大，使用于3KV-35KV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。
具有动态一次模拟图、高压带电显示、自动加热除湿数据显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。
并具有RS485通讯接口，能够使开关柜进一步智能化，网络化，数字化,方便广大用户使用与操作。
二、技术指标工作电源：AC85～265V/DC110～300V工作环境温度：－20℃～＋70℃工作环境湿度：≤95％RH温度测量范围：－20℃～＋80℃湿度测量范围：20％-99％RH加热输出口：无源输出降温输出口：无源输出报警输出口：无源输出照明输出口：无源输出强制闭锁输出口：无源输出介质强度：≥AC2000V绝缘性能：≥100MΩ温度精度：≤±1℃湿度精度：≤±2％RH动态闪烁频率：1次/秒人体接近感应时间：≤3秒RS485通讯距离：≤1200米通讯波特率：1200bps、2400bps、4800bps、9600bps可设置数据格式：8个数据位1个停止位无奇偶校验开关量输入端子和LED数码显示关联关系：动态配置抗电磁干扰性能：符合IEC255－22的标准规定12三、模拟显示部分与功能（注：此面膜图为常规面膜图，具体面膜图以实物为准）01断路器合指示09加热A 指示02断路器分指示10加热B 指示03（1）、03（2）工作位置指示11操作键盘04（1）、04（2）试验位置指示12储能旋钮05接地开关合指示13远方/就地转换开关06接地开关分指示14分/合闸转换开关07储能指示15报警指示08液晶显示界面16带电显示及闭锁3．1断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光。
PT40-m智能控制里板
PT40-M智能控制器一、用途:ST45-M系列智能控制器是智能框架式断路器配用的核心控制元件，该控制器可以显示设备或电网的工作电流、工作电压（带电压显示型），并根据负载电流的大小分别实现各种保护，使线路和电源设备免受过载、短路、接地等故障的危害。
按约定的保护方式断开控制回路，精度高、可靠性好，还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。
二、符合标准本产品符合GB/T 14048.1-2000《低压开关设备和控制设备总则》和GB14048.2-2001《低压开关设备和控制设备低压断路器》，同时符合IEC60947-2《低压开关设备和控制设备第二部分低压断路器》的要求三、主要功能■过电流保护功能△过载长延时保护功能△短路反时限保护功能△短路定时限保护功能△短路瞬时保护功能△接地电流保护：三极产品接地电流保护可关断，四极产品接地电流保护与零序电流保护可选择其一。
△零序电流保护四极产品具有零序电流保护功能，该功能可以选择关断。
△各种保护的优先级如下：短路瞬时保护→定时限保护→长延时保护→接地保护→零序保护■负载监控功能：有方式一和方式二两种监控方式：使用方式一时，当负载电流大于监控设定电流时，一对触点闭合，用户可使用这对触点切除不重要负荷；如电流继续维持在大于监控电流状态，则又一对触点闭合，用户使用该触点再切除一部分负荷，达到监控电流的目的。
使用方式二时，当负载电流大于监控设定电流时，一对触点闭合，用户使用这对触点切除不重要负荷；如电流继续维持在大于监控电流状态，则又一对触点闭合，用户使用该触点再切除一部分负荷，此后如经过一段时间延时后，负载电流降到监控电流以下，则另外一对触点将使已切除的负载重新投入工作，达到电流监控的目的。
■欠压保护功能：如选择带电压显示型控制器，用户可以选择是否使用欠压保护功能，当选择该功能时，可通过控制器本身实现对电路三相端电压的欠压控制。
欠压脱扣器的设定电压值和延时时间可以在设定页内由用户自行设定。
MB20微型一体化可编程逻辑控制器选型手册
-1-
MB20 微型一体化智能可编程逻辑控制器选型手册
第1章 MB20PLC 概述
MB20 PLC 是南瑞集团 MB 系列可编程逻辑控制器家族成员之一，是最新推出的完全自 主知识产权的微型一体化智能可编程逻辑控制器，其设计新颖、结构紧凑、体积小、通用性强、 配置灵活、经济实用，为自动化控制系统提供了功能强大的系列产品。作为一款具有多功能， 多用途的系列产品，MB20 系列 PLC 的强大功能使其可以作为单独的 PLC 控制器独立运行， 又可以作为 I/O 子站，与其它主控设备（如南瑞的 MB40 系列 PLC、MB80 系列 PLC）连接， 构成分布式网络，实现复杂的控制功能。
广泛的应用领域 作为智能微型一体化可编程逻辑控制器，MB20PLC 可广泛应用于电力、化工、工业过程 控制、城市及楼宇自动化等控制系统中的各种小规模控制领域。 产品特点 1）紧凑的结构设计：具有很高的硬件集成度和完善的产品功能，该系列产品充分考虑了 机柜内宝贵的安装空间，体积小巧，功能强大是其显著特点之一 2）简单可靠的安装：平面安装和导轨（标准 DIN 导轨）安装可任意选择，采用高档接线 端子，接线牢靠。 3）丰富的模块类型：MB20 系列 PLC 由自成系统的 CPU 模块和丰富的扩展模块组成。 独特的高速级联总线，CPU 模块最多级联 8 个扩展模块，可以达到近 200 点数字量或近 40 点 模拟量的控制规模。 4）灵活的系统配置：MB20 系列 PLC 系统配置灵活，扩展模块种类齐全，包括数字量扩 展模块、模拟量扩展模块和专用功能扩展模块。 5）丰富的指令：多种逻辑指令与运算指令，并可定制客户特殊应用指令
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南瑞MB40系列智能可编程控制器
南瑞MB40系列智能可编程控
制器
产品简介
1）高性能的CPU模块：
CPU模块可采用Pentium以上等级的高性能嵌入式工业微处理器；软件采用实时多任务的嵌入式操作系统。
高档的软、硬件配置使得CPU模块具有强大的数据处理能力、运算能力以及通讯处理能力。
2）丰富的智能功能模块
基本I/O模块：数字量输入/输出、模拟量输入/输出、SOE（事件顺序记录）功能模块、温度量（RTD）采集模块、交流量采集模块、自动准同期功能模块、串口通信模块3）双冗余配置电源模块
4）开放、标准的通信网络
对外提供10M/100M以太网接口，支持Modbus/TCP规约，可与上位机系统及各种监控软件互联；通过可扩展的串口通信模块，实现强大的RS-232/RS-485串口通信功能。
5）安全可靠的防误设计
数字量输出(DO)设计有电子密码校核和执行许可校核；一旦数字量输出回路中个别元器件损坏，能防止控制误输出，确保控制输出万无一失。
6）高可靠的双机热备冗余方案
支持双CPU模块、双以太网的双机热备冗余方案，自动实时备份数据，但编程却简单到和单机系统完全一样。
7）方便实用的现地人机接口
提供与触摸屏的Modbus串行通讯接口，直接寄存器访问方式。
配置简单，可轻松满足用户现地人机接口的要求。
8）直接的GPS同步时钟接口
直接提供GPS同步时钟接口，无需编程及设置。
硬件对时可达模块级，SOE事件信息更加精确、可靠。
9）新颖的机械结构
模块全部采用SMT表贴工艺，全封闭结构，防尘、防潮、防震、防电磁干扰；模块插箱有类型编码，可防止不同类型模块误插；模块无硬件设置，即插即用；可使用CableFast 快接端配板接线方式，省去机柜内部配线工作，且柜内整洁美观。
10）界面友好、使用简单的编程软件
灵活的梯形图编程语言及更多更丰富的梯形功能模块；直观的可视化流程图编程语言，即使从未学过编程的人也可轻松上手；模块化程序结构，子程序之间可相互调用，任一子程序可根据习惯使用不同的编程语言；支持远程编程调试。
11）满足一系列电气技术指标及电磁兼容性国际标准
• 环境温度：-10℃~55℃；
• 抗电强度：500V（弱电），2kV（强电）；
• 振荡及抗扰度：2.5kV共模，1kV差模（IEC1000-4-12）
• 快速瞬变：2kV （IEC1000-4-4）
• 静电放电：8kV（空气）/6kV（接触）（IEC1000-4-5）
• 辐射电磁场抗干扰：30V/m，频率80MHz~1GHz （IEC1000-4-2）。
