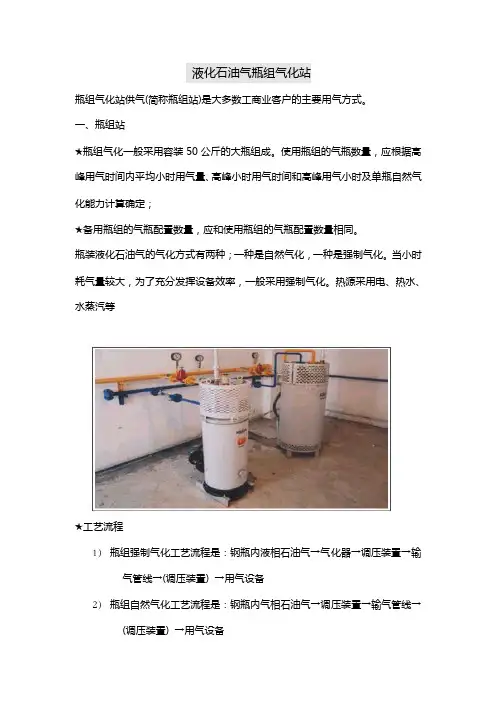

266-液化石油气瓶组气化站
液化石油气瓶组气化站瓶组气化站供气(简称瓶组站)是大多数工商业客户的主要用气方式。
一、瓶组站★瓶组气化一般采用容装50公斤的大瓶组成。
使用瓶组的气瓶数量，应根据高峰用气时间内平均小时用气量、高峰小时用气时间和高峰用气小时及单瓶自然气化能力计算确定；★备用瓶组的气瓶配置数量，应和使用瓶组的气瓶配置数量相同。
瓶装液化石油气的气化方式有两种；一种是自然气化，一种是强制气化。
当小时耗气量较大，为了充分发挥设备效率，一般采用强制气化。
热源采用电、热水、水蒸汽等★工艺流程1）瓶组强制气化工艺流程是：钢瓶内液相石油气→气化器→调压装置→输气管线→(调压装置) →用气设备2）瓶组自然气化工艺流程是：钢瓶内气相石油气→调压装置→输气管线→(调压装置) →用气设备二、瓶组间的选址及设计要求：★为保证用户的供气压力稳定，站址宜靠近负荷区。
瓶组间与明火、散发火花地点和建、构筑物的防火间距不应小于下表的规定。
独立瓶组间与建、构筑物的最小防火间距（m）★当瓶组供应系统的气瓶总容积小于1m3时，可将其设置在建筑物附属的瓶组间或专用房间内，并应符合下列要求：1）房屋建筑耐火等级不应低于“二级”；2）应是通风良好，并设有直通室外的门；3）与其他房间相邻的墙应为无门窗洞口的防火墙；4）室温不应高于45℃，并不应低于0℃；5）房间内所有电气设施属防爆型。
★当瓶组供应系统的气瓶总容积大于1m3时，应将其设置在高度不低于2.2米的独立瓶组间内。
三、管线铺设技术合理布置管道、设备1、优先采用地上明管铺设，容易检查和发现漏气，便于维修，也更为安全。
2、石油气管道距结构物要有一定距离，避免被结构物或其它物体挤压；不要与其它管线放在一起，特别是不要靠近电力和氧气或空气管道。
3、管线穿越马路或过道需埋地铺设时，除增加埋深外必须加保护套管。
四、压力控制技术瓶组站输气管道气体输送压力不宜过高，一级调压器出口压力应小于等于0.12Mpa；二级调压器出口压力应等同于燃烧设备或炉具额定压力，正负偏差不能超过5%。
谈谈瓶组自然气化集中供气的供气能力
谈谈瓶组自然气化集中供气的供气能力本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！一、引言我国(高层民用建筑设计防火规范)(gbj45—82)规定，高度为10层以上住宅建筑和高度超过24m以上的其它民用建筑和工业建筑为高层建筑；在高层建筑内使用可燃气体时，应采用管道供气。
在刚刚通过的《广东省燃气管理条例》中又明确规定：十层以上房屋建筑的燃气管道设施，应当与主体工程同时设计、同时施工、同时交付使用；尚未安装燃气管道的城镇，十层以上房屋建筑应当鳞集中供气系统。
该条例再次强调了高层建筑实行燃气管道供应的必要性。
在我省的绝大部分城镇，液化石油气小区管道供气处在刚刚起步阶段，尚未达到小区供气的区域，甚至还未开始搞小区供气的城镇大量存在。
这些城镇和这些区域的高层建筑集中供气的设计，首先应考虑气源。
城镇管网化是燃气发展的总趋势，所以，作为要被城镇管网取代的临时供气系统，在用户数量不多的情况下，仅为房屋的报建而花大量资金建设一个气化站，显然是不切实际的。
如果采用瓶组集中供气，方式用两种，一是强制气化，二是自然气化。
强制气化不仅其设备昂贵，按照规范来建造瓶组间和气化间，还要绝对保证电源、热源的供应。
相比之下，最简单、最方便、最经济的便是自然气化了。
(城镇燃气设计规范)(cb50028—93)规定，瓶组的气瓶总体积不超过1m3时，可将其设在建筑物附属的瓶组间或专用房间内，总体积超过1m3应将其设置在高度不低于2．2米的独立瓶组间。
而且独立瓶组间与其他建、构筑物要有足够的防火距离。
也就是说，在房屋建筑规划的同时，要划出足够面积的地来建独立瓶组间。
据调查，一般瓶组采用的都是50kg的钢瓶，体积不超过1m3，则气瓶总数不多于8个，那么8个50kg钢瓶的供气能力满足多少户呢?这就涉及自然气化能力问题了。
二、单瓶自然气化能力的计算(一)气化原理自然气化是指容器中，液态的液化石油气依靠自身显热和吸收外界环境热量而气化的过程。

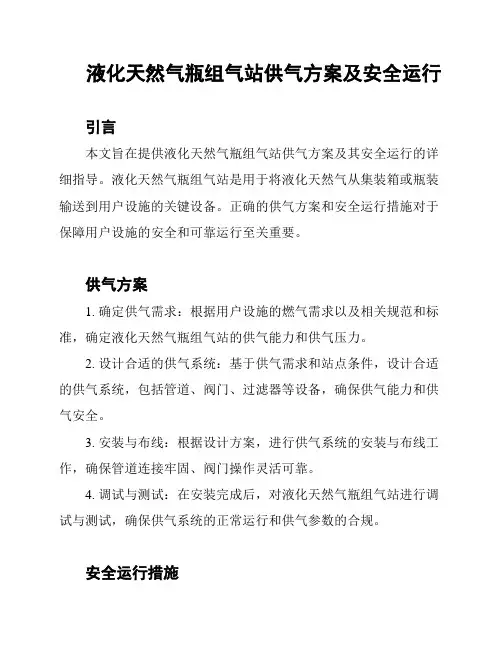

液化天然气瓶组气站供气方案及安全运行
液化天然气瓶组气站供气方案及安全运行引言本文旨在提供液化天然气瓶组气站供气方案及其安全运行的详细指导。
液化天然气瓶组气站是用于将液化天然气从集装箱或瓶装输送到用户设施的关键设备。
正确的供气方案和安全运行措施对于保障用户设施的安全和可靠运行至关重要。
供气方案1. 确定供气需求：根据用户设施的燃气需求以及相关规范和标准，确定液化天然气瓶组气站的供气能力和供气压力。
2. 设计合适的供气系统：基于供气需求和站点条件，设计合适的供气系统，包括管道、阀门、过滤器等设备，确保供气能力和供气安全。
3. 安装与布线：根据设计方案，进行供气系统的安装与布线工作，确保管道连接牢固、阀门操作灵活可靠。
4. 调试与测试：在安装完成后，对液化天然气瓶组气站进行调试与测试，确保供气系统的正常运行和供气参数的合规。
安全运行措施1. 严格遵守相关法律法规和安全标准：液化天然气瓶组气站的运行必须符合国家和地方的法律法规，以及相关的安全标准和规范。
2. 日常检查与维护：定期对液化天然气瓶组气站进行检查与维护，包括检查管道、阀门、压力传感器等设备的运行状态和安全性能。
3. 应急预案与演练：制定液化天然气瓶组气站的应急预案，并进行定期演练，以应对可能发生的安全事故和突发情况。
4. 培训与技能提升：对液化天然气瓶组气站的操作人员进行培训，提升其安全意识和操作技能，确保其能够正确应对各种运行情况和安全问题。
结论液化天然气瓶组气站的供气方案和安全运行是保障用户设施安全运行的重要环节。
通过正确的供气方案和严格的安全运行措施，可以确保液化天然气的供气能力和供气安全，保障用户设施的正常运行和安全使用。
以上为液化天然气瓶组气站供气方案及安全运行的文档。
(Word count: 235)。

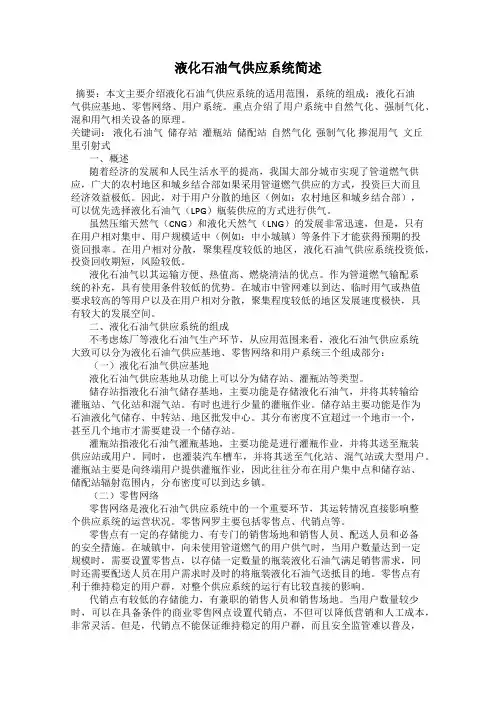

液化石油气供应系统简述
液化石油气供应系统简述摘要：本文主要介绍液化石油气供应系统的适用范围，系统的组成：液化石油气供应基地、零售网络、用户系统。
重点介绍了用户系统中自然气化、强制气化、混和用气相关设备的原理。
关键词：液化石油气储存站灌瓶站储配站自然气化强制气化掺混用气文丘里引射式一、概述随着经济的发展和人民生活水平的提高，我国大部分城市实现了管道燃气供应，广大的农村地区和城乡结合部如果采用管道燃气供应的方式，投资巨大而且经济效益极低。
因此，对于用户分散的地区（例如：农村地区和城乡结合部），可以优先选择液化石油气（LPG）瓶装供应的方式进行供气。
虽然压缩天然气（CNG）和液化天然气（LNG）的发展非常迅速，但是，只有在用户相对集中、用户规模适中（例如：中小城镇）等条件下才能获得预期的投资回报率。
在用户相对分散，聚集程度较低的地区，液化石油气供应系统投资低，投资回收期短，风险较低。
液化石油气以其运输方便、热值高、燃烧清洁的优点。
作为管道燃气输配系统的补充，具有使用条件较低的优势。
在城市中管网难以到达、临时用气或热值要求较高的等用户以及在用户相对分散，聚集程度较低的地区发展速度极快，具有较大的发展空间。
二、液化石油气供应系统的组成不考虑炼厂等液化石油气生产环节，从应用范围来看，液化石油气供应系统大致可以分为液化石油气供应基地、零售网络和用户系统三个组成部分：（一）液化石油气供应基地液化石油气供应基地从功能上可以分为储存站、灌瓶站等类型。
储存站指液化石油气储存基地，主要功能是存储液化石油气，并将其转输给灌瓶站、气化站和混气站。
有时也进行少量的灌瓶作业。
储存站主要功能是作为石油液化气储存、中转站、地区批发中心。
其分布密度不宜超过一个地市一个，甚至几个地市才需要建设一个储存站。
灌瓶站指液化石油气灌瓶基地，主要功能是进行灌瓶作业，并将其送至瓶装供应站或用户。
同时，也灌装汽车槽车，并将其送至气化站、混气站或大型用户。
灌瓶站主要是向终端用户提供灌瓶作业，因此往往分布在用户集中点和储存站、储配站辐射范围内，分布密度可以到达乡镇。
